Verschattungsfassade modelierungsprozess � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

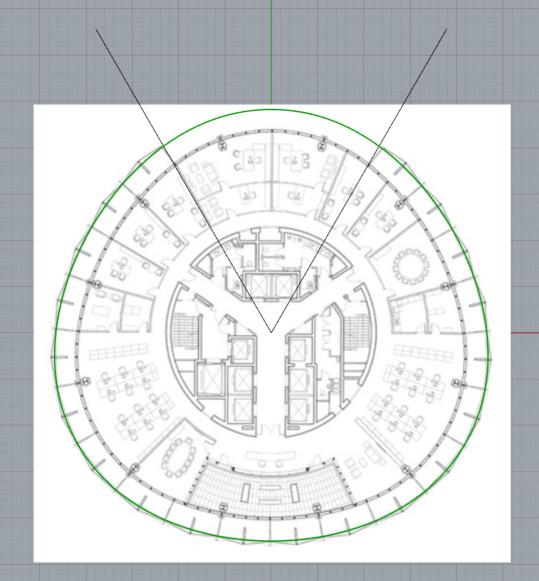

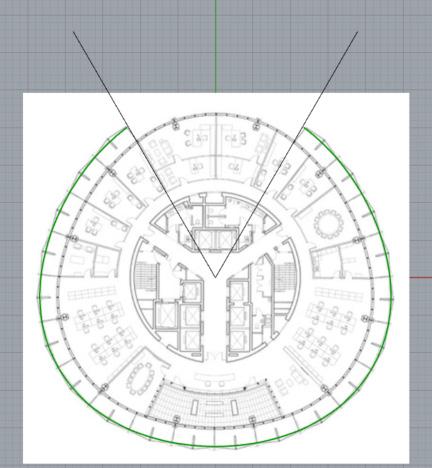

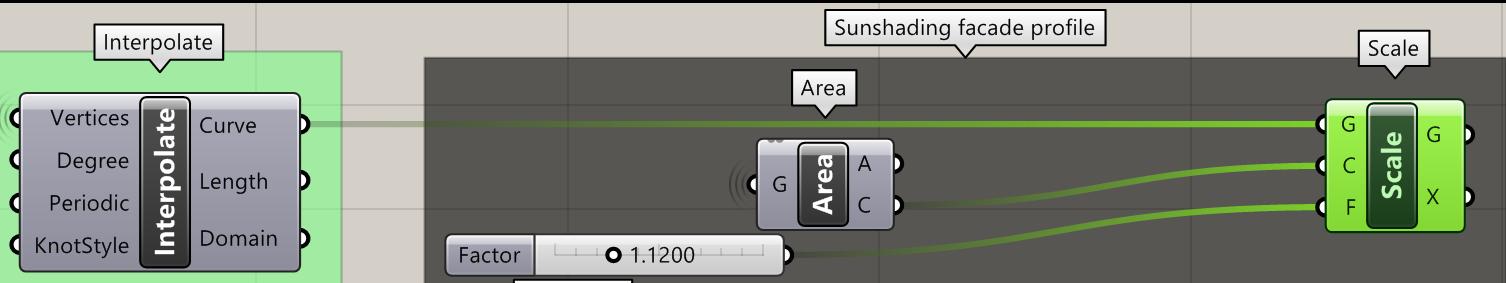

Für diesen Schritt habe ich das Skalierungswerkzeug verwendet, um eine zweite Kurve mit einem Skalierungsfaktor von 1,12 zu generieren. Für diesen Schritt habe ich das Skalierungswerkzeug verwendet, um eine zweite Kurve mit einem Skalierungsfaktor von 1,12 zu generieren. Nach diesem Schritt habe ich die Kurve in Rhino gebacken. Dann habe ich eine Linie in der Mitte entlang der y-Achse gezeichnet und sie um 30 Grad aus der Mitte gedreht, dann entlang der y-Achse gespiegelt. Nachdem die Form fertig ist, trimmen Sie den Teil der Kurve, der zwischen den beiden Linien geblieben ist.

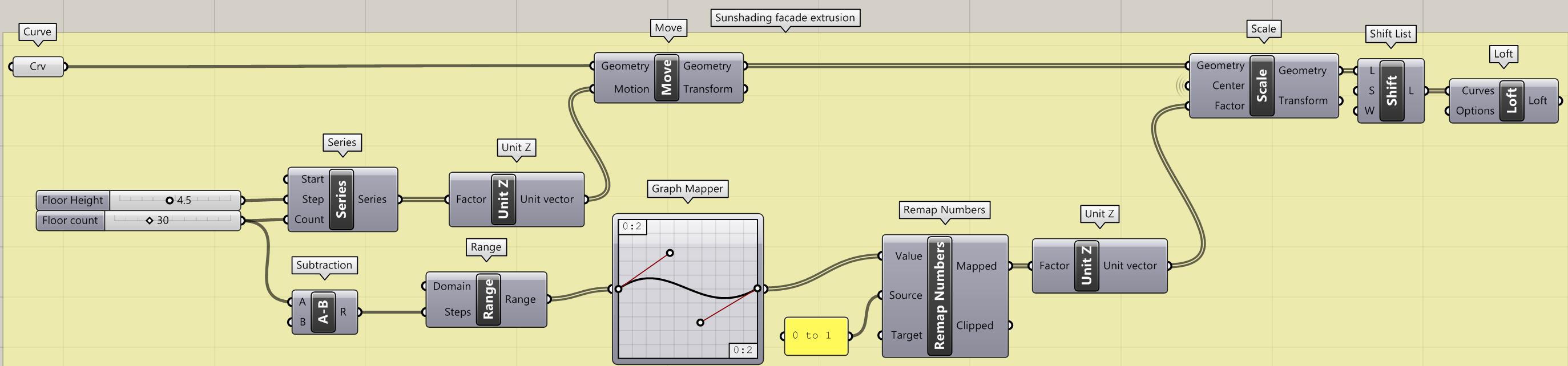

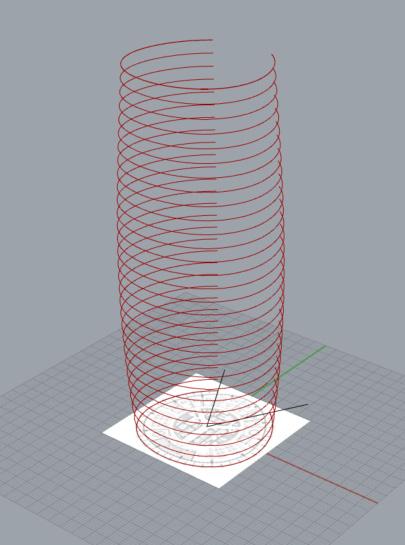

Als weitere Schritt, verwenden wir die gleiche Turm method wie basis-Turm. Diesmal, Anstatt die Hauptkurve zu verwenden, verwenden wir diesmal die getrimmte Kurve, indem wir einen Kurvenparameter erstellen und unsere getrimmte Kurve darauf definieren. Da die getrimmte Kurve keine geschlossene Form ist, kann Grasshopper keinen Mittelpunkt dafür definieren. Daher verwenden wir den Mittelpunkt der Basisturmform. Hier gibt es noch einen zusätzlichen Schritt. Wie auf den Referenzbildern zu sehen ist, beginnt die Verschattungsplattenfassade eine Ebene über dem Boden. Daher verwenden wir das Werkzeug “Shift List”, um unsere Kurve von der darüber liegenden Ebene aus beginnen zu lassen.
