Turmform modelierungsprozess � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

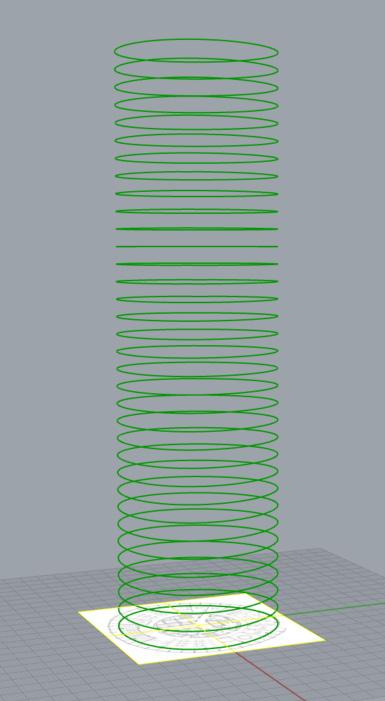

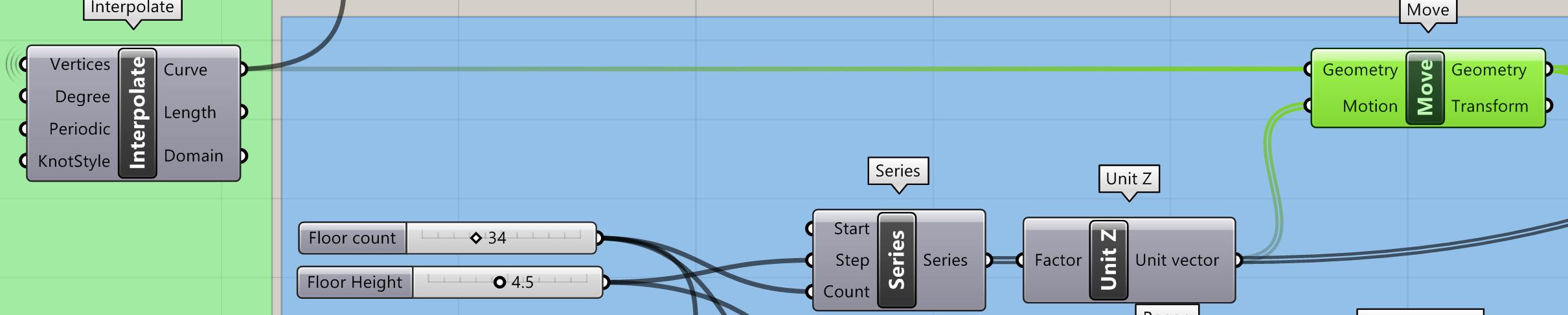

Zuerst müssen wir die Turmform erstellen, indem wir den Grundriss entlang der z-Achse kopieren. Wir haben zwei parameters für stockwerke und höhe eines stockwerks. dann müssen wir diese beiden Parameter zu einem Serienwerkzeug hinzufügen. Der Parameter “count” gibt an, wie oft wir den Grundriss kopieren und “Step” gibt an, wie hoch die abstand zwischen zwei stockwerke ist. Jetzt, da unser Serienparameter eingestellt ist, können wir die Richtung der Serie definieren, indem wir den Parameter “unit z” hinzufügen. Für den letzten Schritt benötigen wir das Verschieben-Tool. Für die Geometrie input verwenden wir die Kurve für den Grundriss und für Motion input, verwenden wir den unit vector.

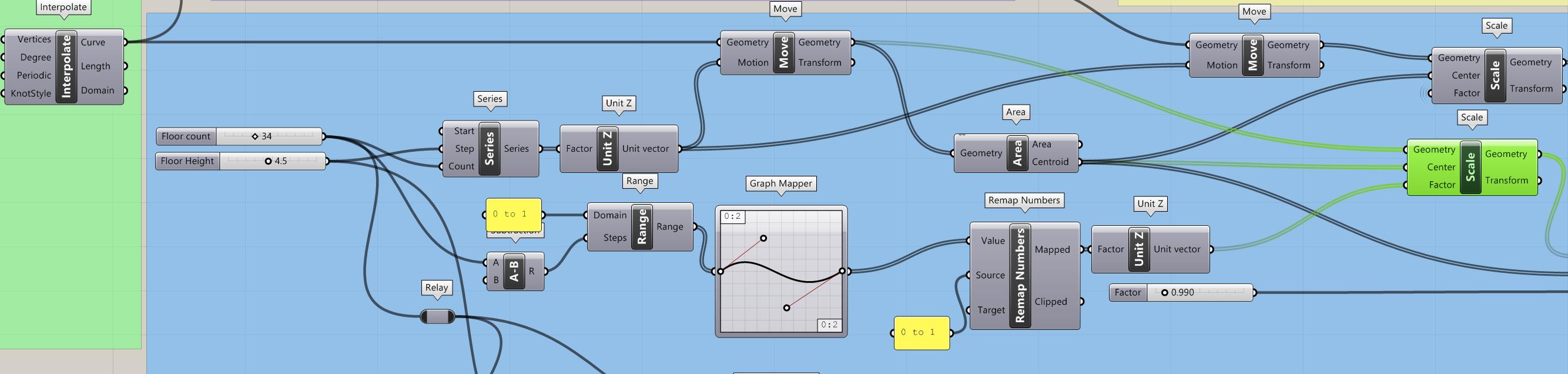

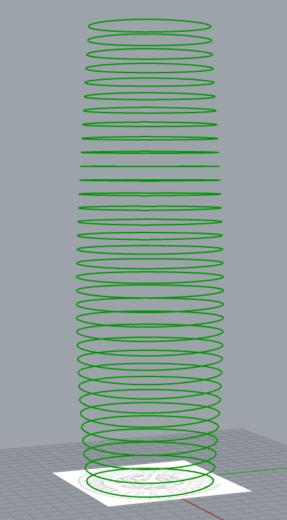

Al Bahar Towers haben auf jeder Etage die gleiche Grundrissform, aber der Maßstabsfaktor ändert sich je nach Höhe. Der Boden ist unten und oben der kleinste, aber in der Mitte der größte. Daher müssen wir einen “Graph Mapper” verwenden, um diese Form zu erstellen. Für diese Form haben wir die Bezier-Kurve im Graph-Mapper verwendet und sie so positioniert, wie im Bild unten zu sehen ist. Hier musste ich “Floor count - 1” parameter erstellen, weil die letzte kurve am ende dupliziert sich und hat ein extra kurve als die basis form. Letzte schritt, muss mann die mapper parameter mit ein unit-z parameter verbinden und dann factor input von skalierungsverkzeug verbinden. Hier verwenden wir die basis turmform als geometry und Area tool um center zu definieren
