PARCIAL FINAL DISEÑO URBANO AMBIENTAL
DIEGO HUMBERTO VÉLEZ GIRALDO JULIÁN DAVID GARCÍA AMELINES
TABLA DE CONTENIDO CDRE Zonificación..........................................................................................................Pág. 3 Sub-zonas...............................................................................................................Pág. 4 Esquemas De Infraestructura.....................................................................Pág. 5 Vialidad...................................................................................................................Pág. 6 Paisaje.......................................................................................................................Pág. 7 Amoblamiento....................................................................................................Pág. 8 Señalización / Señaletica...............................................................................Pág. 9 Pisos y Texturas................................................................................................Pág. 10 Pág. 2
OBJETIVO

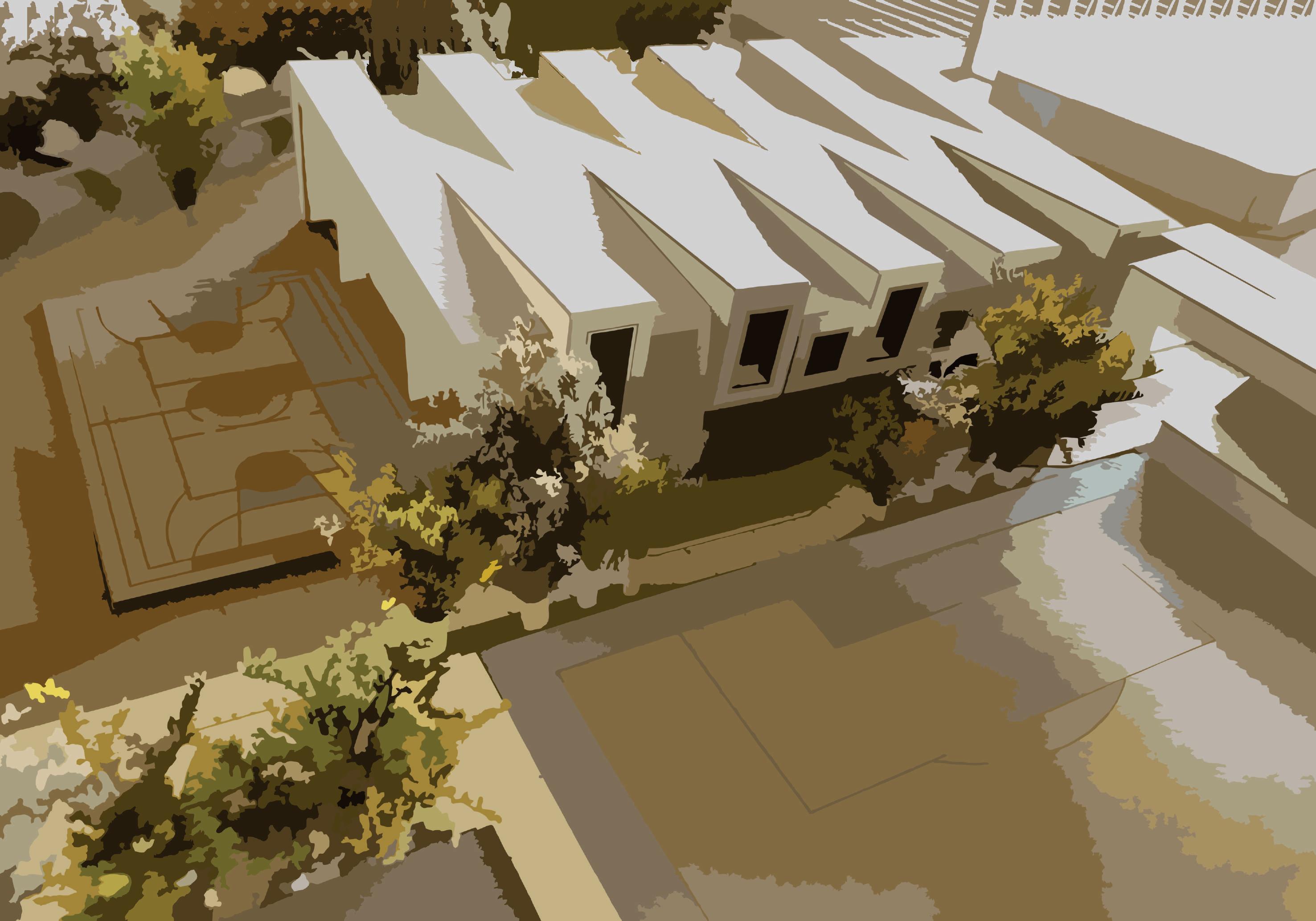

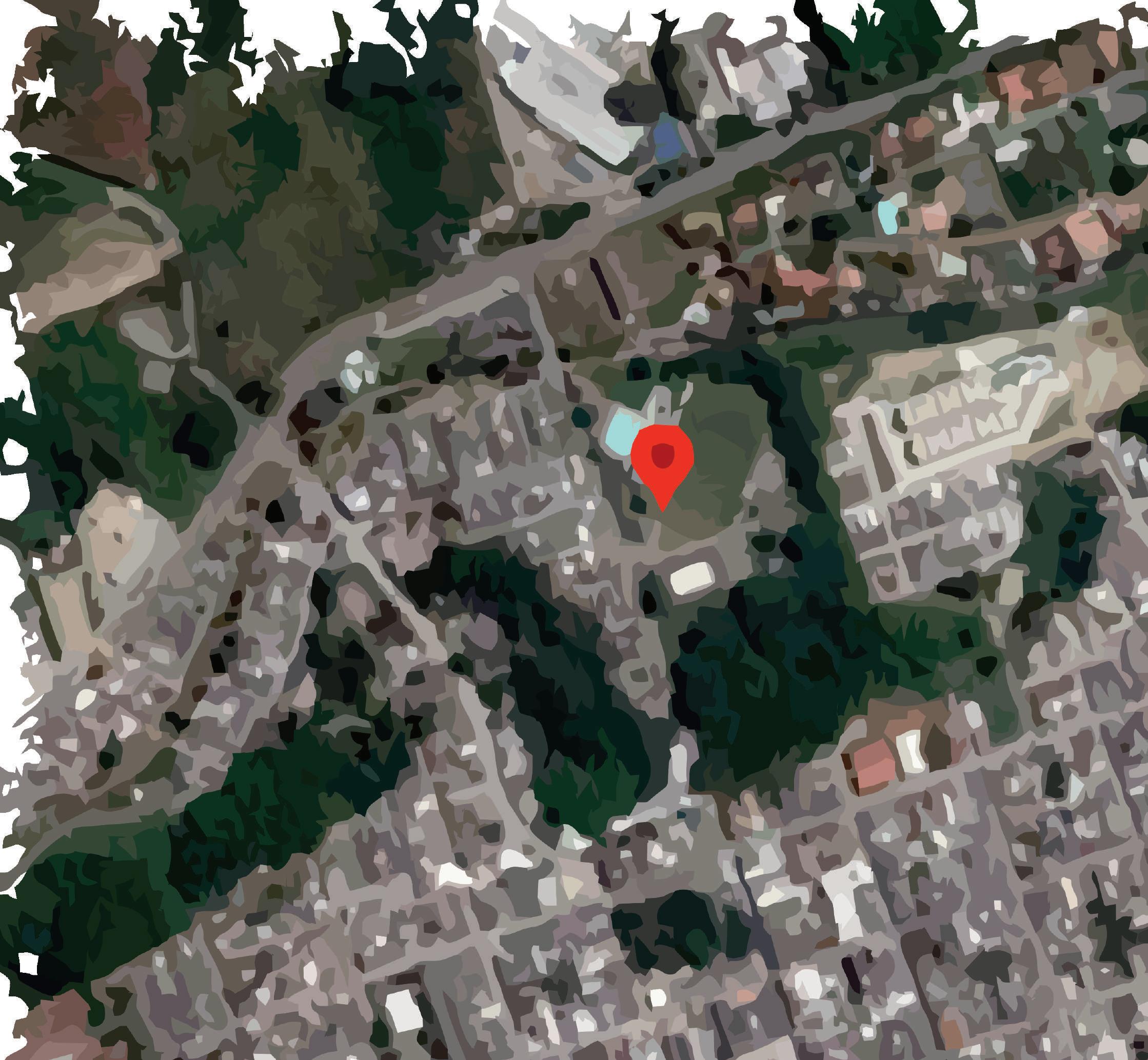

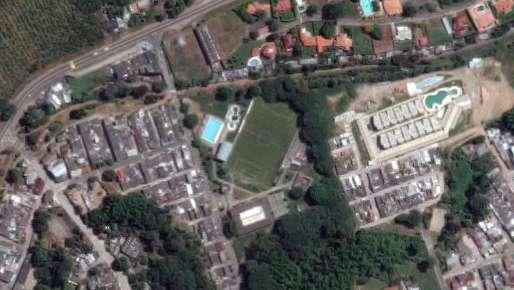

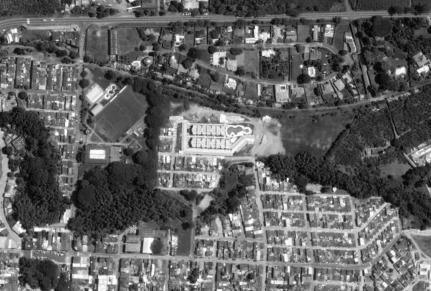

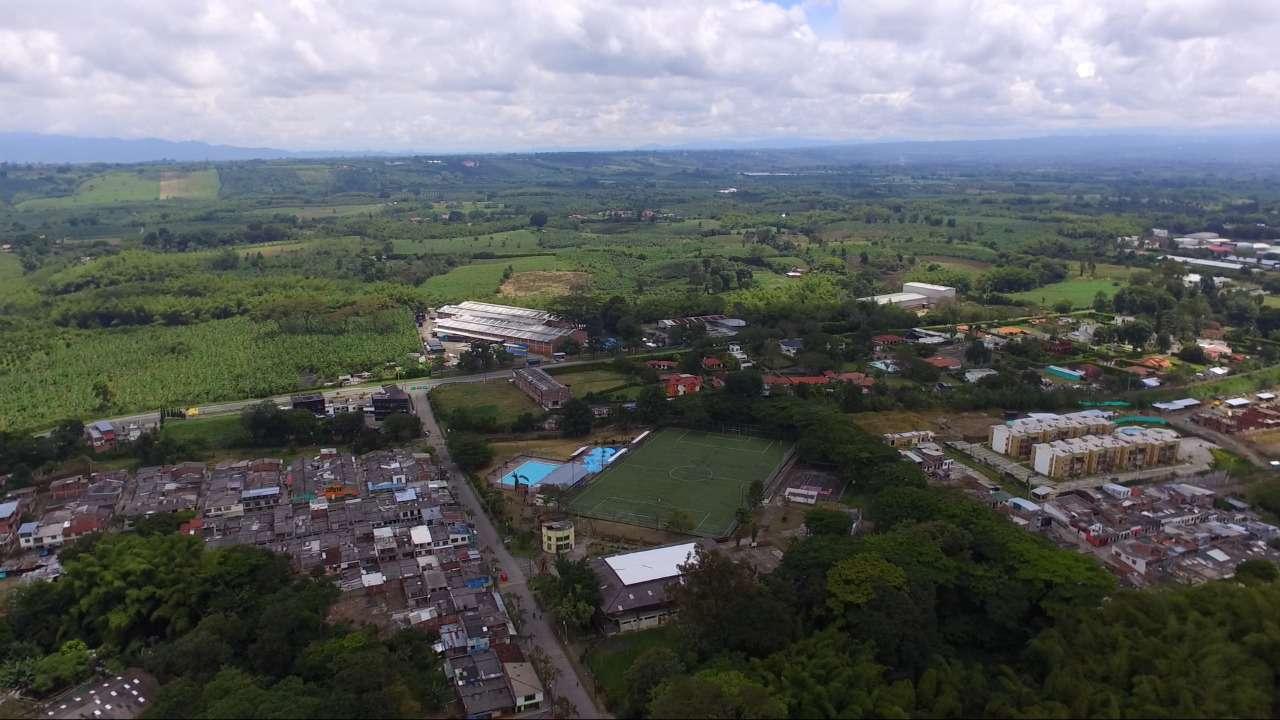

El objetivo principal de la intervención urbano arquitectónica,se basa principalmente en la recuperación y regeneración del actual complejo deportivo del municipio de la Tebaida, ubicado entrelacalle12ylaplazadeBolívar.
Con ello, se pretende relacionar las diferentes espacialidades inmediatas con las que cuenta el sector, de esta manera, integrando y articulando las pre-xistencias aledañas con la zona de protección, la calle peatonal planteada y el complejo deportivo,en lo cual,se cuente con escenarios adecuados para el esparcimiento, reconocimiento y recuperación del espacio urbanodelmunicipio.
Finalmente, estipular una dinámica de diseño que incentive al municipio a generar intervenciones futuras que rompan con la fragmentación urbana que se presenta actualmente, así mismo, relacionarelpaisajeyelcontextoengeneralconelproyecto.
CDRE

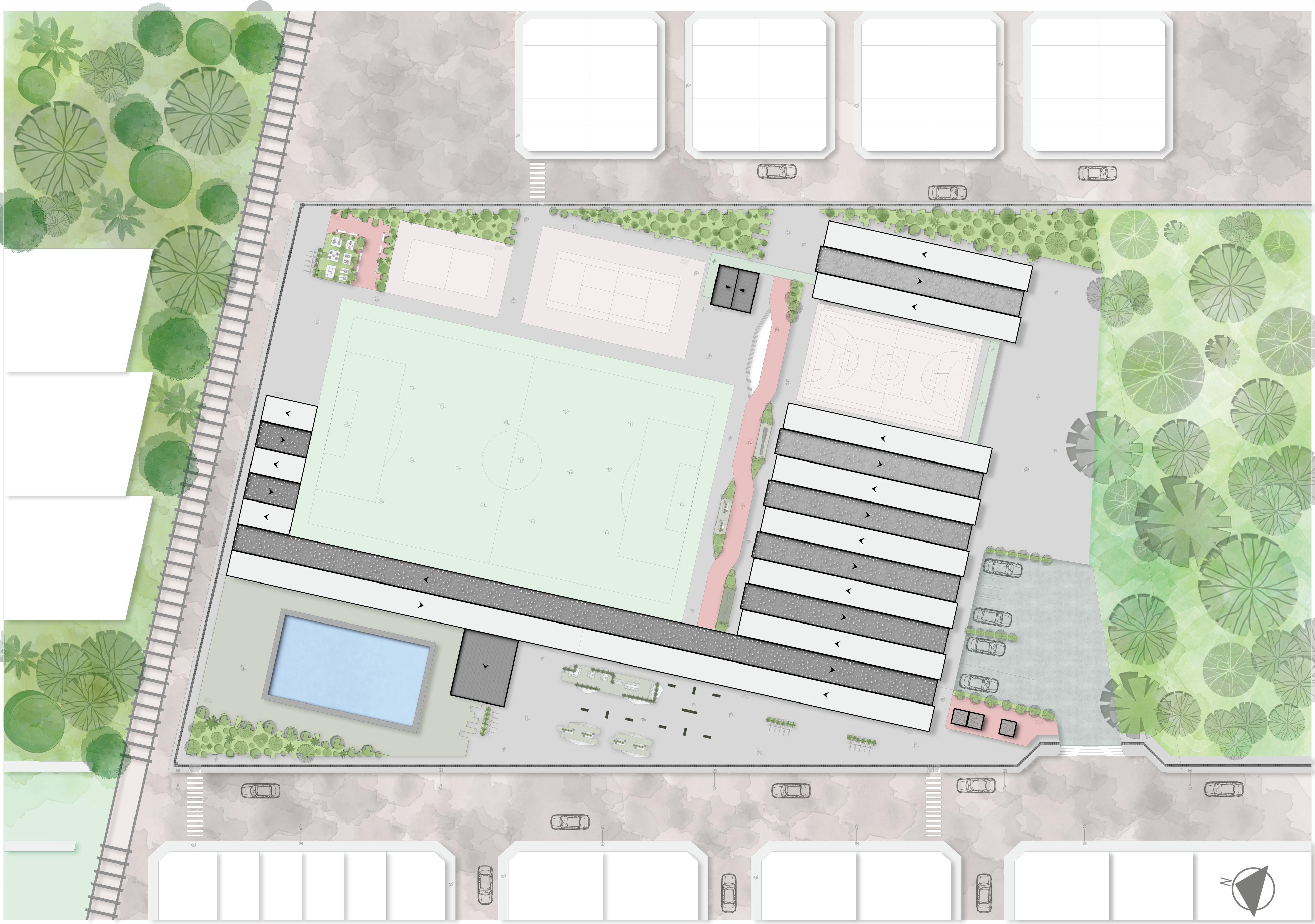

ZONIFICACIÓNCDRE Pág. 3 CONVENCIONES MÓDULOS COMERCIALES URBANISMO TÁCTICO BAHÍA DE PARQUEO PLAZOLETA CEFETERA GRADERÍAS HALL ACCESO CONTROL ACCESO A Y B MIRADOR DEL CAFÉ CALLE PEATONAL Y PLAZA MUSICAL PLAZA FUERZA C O L IS E O PLAZA PODER PLAZA RESISTENCIA PLAZA PERSISTENCIA SENDERO ECOLÓGICO CONEXIÓN VÍA FÉRREA CONEXIÓN INMEDIATA CALLE 12 CONEXIÓN VÍA PANAMERICANA N
CANCHA FÚIBOL 9 COLISEO PISCINA VOLLEYBALL TENIS (CUBIERTA) CANCHA MÚLTIPLE HAPKIDO MÓDULO COMERCIAL MÓDULO COMERCIAL PLAZOLETA CAFETERA DEL CAFÉ MIRADOR BAHÍA DE PARQUEO ACCESO 2 URBANISMO TÁCTICO URBANISMO TÁCTICO URBANISMO TÁCTICO GRADERÍA FUERZA PLAZA PLAZA PODER SENDERO ECOLÓGICO URBANISOTÁCTICO PLAZARESISTENCIA PLAZA MUSICAL CALLE 12 CALLE 13 CALLE 12 ADMIN. GRADERÍA CONTROL HALL RECIBIMIENTO 1 ACCESO CALLE PEATONAL
SUB-ZONAS
CDRE Pág. 4 CONVENCIONES MÓDULOS COMERCIALES URBANISMO TÁCTICO BAHÍA DE PARQUEO PLAZOLETA CEFETERA GRADERÍAS HALL ACCESO CONTROL ACCESO A Y B MIRADOR DEL CAFÉ CALLE PEATONAL Y PLAZA MUSICAL PLAZA FUERZA N PLAZA PODER PLAZA RESISTENCIA PLAZA PERSISTENCIA SENDERO ECOLÓGICO
ADMIN. CANCHA FÚIBOL 9 COLISEO PISCINA VOLLEYBALL TENIS CANCHA MÚLTIPLE HAPKIDO BAHÍA DE PARQUEO ACCESO A B ACCESO CONTROL CALLE 12 CALLE 13 barrial Tienda Café mesas Zona Hall Mirador Mobiliario Tienda deportiva Tárima y sonido Mobiliario Mobiliario Pesas Estiramiento Zona verde Mobiliario Mobiliario Pintura petroglifos Pintura petroglifos Pintura petroglifos Pintura petroglifos Pintura petroglifos Plataforma Estiramientos Mobiliario Urbano Gimnasio Urbano
CDRE
ESQ/ ILUMINACIÓN
Luminaria Vía publica
Luminaria Cancha Futbol
Luminaria Canchas
Luminaria Entorno deportivo CONVENCIONES
Pág. 5
Luminaria Vía publica
Luminaria Cancha Futbol
Luminaria Canchas
Luminaria Entorno deportivo CONVENCIONES
Pág. 5
CDRE
ESQ/ ALCANTARILLADO
Cajas De Inspección Rejillas De Desague Rejillas Vía
RED PRINCIPAL DE ALCANTARILLADO CONVENCIONES
ACUEDUCTO
MAQUINARIA MOTOBOMBA
ESQ/
CDRE Bebederos Sistema De Riego Hidrantes RED PRINCIPAL DE ACUEDUCTO
CONVENCIONES
PAISAJECDRE Pág. 7 KOELREUTERIA BIPINNATA FRANCH GLEDITSIA TRIACANTHOS MALUS FLORIBUND CORDYLINE AUSTRALIS CEIBA SPECIOSA ESPECIES ENDÉMICAS HABITABILIDAD DE FAUNA ECOSISTEMA SOSTENIBILIDAD 1. 2. 3. 4. 5.
La importancia compositiva de la vegetación como un elemento del paisajismo, facilita la creación de espacios en secuencia con la forma arquitectónica.
Su utilización pertinente y adecuada delimita, define y privatiza zonas; además de c o n e c t a r y e n t r e l a z a r volúmenes u otros elementos enlacomposición.
El empleo de la vegetación en el espacio público es un componente esencial del paisajismo y su utilización adecuada permite establecer y g e n e r a r t o d o t i p o d e variables que integran los ambientes intervenidos con losnaturales.
Fragmento tomado de las páginas26-27 del libro Manual árbolurbanoarmenia(2018)
Se propone la vegetación EXISTENTE y propia del lugar sobreelespaciourbano.
Árbol ornamental, estratégico para generarsombra. Árbol caducifolio, produceolorycolor. Árbol caducifolio,
t r a e e s p e c i e s endémicas.
V e g e t a c i ó n b a j a (Hortensias) que r e p r e s e n t e n e l proceso del café a través del color, así mismo, delimiten recorridos.
de pequeña escala. Árbol de pequeña escala, utilizado en plazasyparques.
25M a 30M 1. 7M
20M 10M
15M 5M
10M 8M
10M 3.
2. 4.
a
Árbol
a
a
a
a
5.
SE PROPONE
2. 4. Árbol ornamental, estratégico para generarsombra. Árbol caducifolio, produceolorycolor. Árbol caducifolio, a t r a e e s p e c i e s endémicas. Árbol de pequeña escala. Árbol de pequeña escala, utilizado en plazasyparques. 25M a 30M 1. 7M a 20M 10M a 15M 5M a 10M 8M a 10M 3. 5.
PAISAJECDRE
VIALIDADCDRE 3. 1. 4.
2.
3. 1. 2. 4.
AMOBLAMIENTO
CAMINADORA
DESCRIPCIÓN: Elemento urbano a c t u a l m e n t e ( e x i s t e n t e ) y utilizadoporlacomunidad.
ELÍPTICA
DIMENSIÓN:
1. 1,00MAlto 1,00MLargo
DESCRIPCIÓN: Elemento urbano a c t u a l m e n t e ( e x i s t e n t e ) y utilizadoporlacomunidad. 1,00MLargo DIMENSIÓN: 1,00MAlto

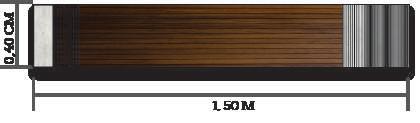

BANCA ORGÁNICA
DESCRIPCIÓN: Implementada sobre la calle peatonal como elementodeestanciacorta.
BANCA LINEAL SENCILLA
DESCRIPCIÓN: Bancasortogonales enconcretoesmaltado,ubicadasuna frente a la otra, con gesto de inclinaciónyarborizaciónintegrada.
DIMENSIÓN: 50,00CMAlto 2,00MLargo
DIMENSIÓN: 50,00CMAlto 1,00MLargo

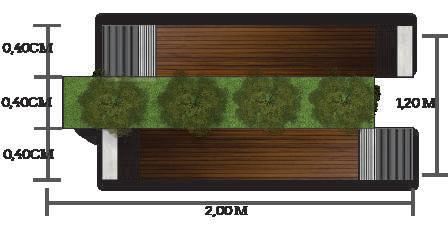

BANCA LINEAL DOBLE
DESCRIPCIÓN: Banca ortogonal en concreto esmaltado con g e s t o d e i n c l i n a c i ó n y arborizaciónintegrada. 50,00CMAlto

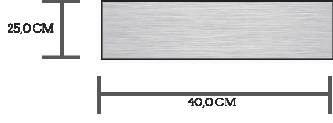

LUMINARIA
DESCRIPCIÓN: Luminaria de alumbrado público en aluminio con panelessolaresintegrados,responde sustentablemente en la reducción delconsumoenergético.
DIMENSIÓN: 1,00MLargo
DIMENSIÓN: 7,00MAlto 25,00CMAncho
BANCA LINEAL DOBLE BANCA ORGÁNICA Caminadora
LUMINARIA
7. 1.
CDRE Elíptica BANCA LINEAL SENCILLA
2. 3. 5. 4. 7 M 6. LOSETA GUÍA
M 50,00 CM 50,00 CM 50,00 CM 50,00 CM
2. 3. 4. 5. 6. 1,00
SEÑALETICA CDRE CANCHA BALONCESTO CANCHA TENIS ZONA ARBÓREA CANCHA VOLLEY PLAYA CANCHA FUTBOL CEBRA 2. 6. 5. 4. 3. 1. CEBRA 7.
SEÑALIZACIÓN -
CDRE
PISOS Y TEXTURAS
LOSETA GUÍA
D E S C R I P C I Ó N : ( C ó d i g o d e avance), indica la continuidad de recorridosinobstáculos.
LOSETA GUÍA
DESCRIPCIÓN: (Código de alerta), indica que hay una intersección, ya sea el aviso de una escalera o el cambiodeniveldeunarampa.
BALDOSA PREFABRICADA
DESCRIPCIÓN: Resistente al tráfico alto, sus aristas se unen unas con otras generando una p e r c e p c i ó n d e p a v i m e n t o continuo.
BALDOSA PREFABRICADA
DIMENSIÓN: 40CM X 40CM
EMPRESA FABRICANTE: INDURAL MEDELLÍN
DIMENSIÓN: 40CM X 40CM
EMPRESA FABRICANTE: INDURAL MEDELLÍN
DIMENSIÓN: 40CMX40CM
EMPRESA FABRICANTE: INDURAL MEDELLÍN
D E S C R I P C I Ó N : ( C ó d i g o d e avance), indica la continuidad de recorridosinobstáculos. 40CMX40CM
CÉSPED
DESCRIPCIÓN: Material natural, absorbe el 95% de la radiación solar, ayuda a controlar la erosión del suelo por su eficaz absorción deagua.
LOSETA
DIMENSIÓN:
EMPRESA FABRICANTE: INDURAL MEDELLÍN
DIMENSIÓN: Sindimensión
GUÍA
EMPRESA FABRICANTE: INDURAL MEDELLÍN
CÉSPED
DESCRIPCIÓN: Es un porcelanato tipo madera con alta resistencia a laabrasión,idealparatráficoalto. 40CM X 40CM
DIMENSIÓN:
EMPRESA FABRICANTE: INDURAL MEDELLÍN
BALDOSA
LOSETA
PREFABRICADA
GUÍA
LOSETA ALERTA BALDOSA PREFABRICADA MADEYRASOTTILE 1. 2. 3. 4. 5. 6.
1.
1. 1.
2. 1. 1.
JULIÁN DAVID GARCÍA AMELINES DIEGO HUMBERTO VÉLEZ GIRALDO
