Stefan Matzka

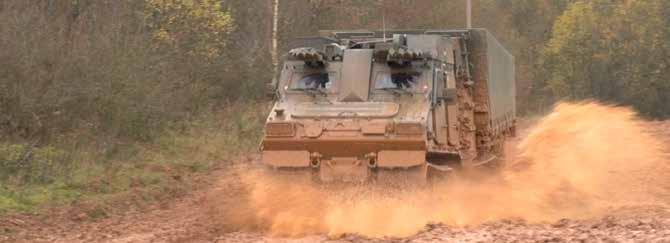

Bandvagn 410 under körprov i Tyskland utförda vid tyska försvarsmaktens tekniska centra i Trier.

Många tester och försök före leverans av Eldenhet 98

Tyska Diehl Defence är systemleverantör till luftvärnets nya verkansystem Eldenhet 98. Hur har Diehl arbetat med utvecklingen och utprovningen av systemet? Detta beskrivs översiktligt av Diehls Stefan Matzka.

“High-tech weapons such as the Swedish air defence-system Eldenhet 98 must be up to the manifold challenges of longterm use even under extreme climatic conditions because soldiers deserve to be provided with optimal equipment during their missions. Therefore weapon systems are subjected to numerous and complex tests. The ML-98 launcher developed by Diehl also had to pass extensive tests prior to delivery. Material fatigue, for example, had to be analyzed to guarantee long service life of the launcher. For this purpose, the finite element method (FEM), a numerical procedure for strength and deformation analysis of solids, was used based on the results from driving tests carried out at the Federal Armed Forces Technical Center 41 in Trier, Germany.

Protecting components

During these tests, ML-98 was equipped with sensors for vibration measurement and was strained to its limits on the carrier vehicle Bv 410 from BAE Systems Hägglunds. The results were included in the analyses and contributed to optimization of the launcher design. However, that's not all. The impact of an IRIS-T guided missile during launch on the overall system had to be analyzed. Particular attention was paid to the enormous heat development during rocket motor burn. The following question arose: Which components are affected and should be protected, if required? The rubber tracks of the carrier vehicle Bv 410 reinforced with steel cores immediately caught the eye. In order to protect them, a fireproof and heat-resistant covering sheet

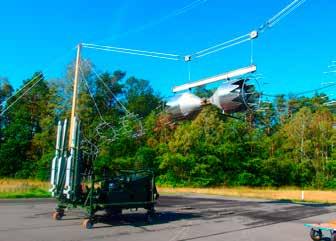

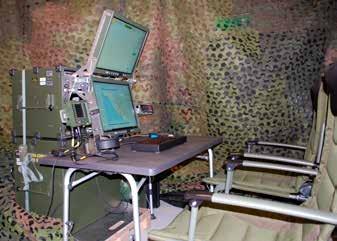

Simuleringsprov för test av påverkan av elektromagnetiska pulser (EMP). Bild till höger vidare skyttens operationscentral under inomhusgruppering.

hanging over the rear edge of the launcher frame was used during missile launch. This covering sheet also must withstand the worst case, a so-called hang-fire. Therefore, burn tests were carried out during which heat acted on the covering sheet throughout the entire burn time of the rocket motor.

Environmental impacts

When developing new weapon systems, environmental impacts also have to be taken into account. It is a matter of course that they should be operational in all weather conditions, in both arctic temperatures and tropical heat, under the influence of wind and rain or dust and sand. To ensure this, various tests were carried out, for instance, in cold chambers. Particular environmental influences occurring when nuclear weapons are used also must be considered. Hence, the launcher’s resistance to nuclear electromagnetic pulses (NEMP) was proven during complex tests. These pulses are similar to a lightning stroke but have a considerably steeper voltage rise. Associated tests were performed at the Bundeswehr Research Institute for Protective Technologies and NBC Protection in Münster and were passed with excellence. Launcher and missile electronics were not damaged and operated properly even after the tests. These examples show the intensity and extent of tests carried out on equipment for military use. The basis for meeting the high requirements was a careful development to be able to provide the Swedish Armed Forces with a high-performance, state-of-the-art weapon system.”

Stefan Matzka

is marketing manager for the business unit Ground Based Air Defence of Diehl Defence. Matzka joined Diehl Defence after twelve years of active service in the German Air Force. He studied aerospace engineering at the Bundeswehr University in Munich and served in his military career as an Air Defence Officer in different weapon systems.
