MUSÉE DU CANAL DE PANAMA

Salles d’exposition Panama

Bureau: Taller de Arquitetcos in collaboration avec Parque Explora

Tâches: Constructive plans for interior design

Maîtrise: Autocad and Sketchup

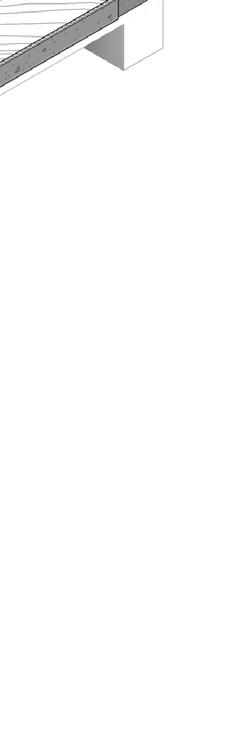

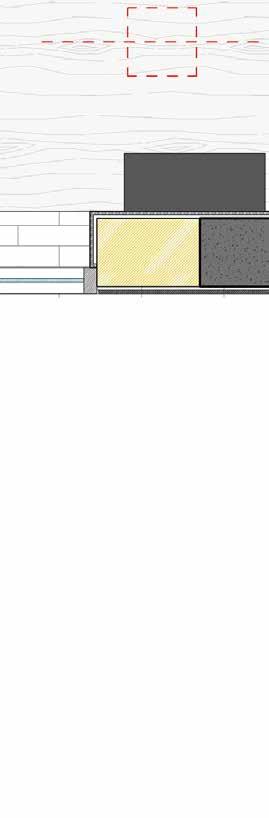

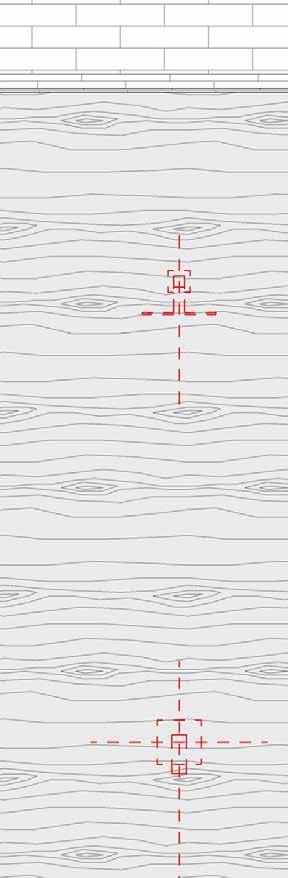

Plans pour construction/ Plans et coupe des possibilités de finitions architecturales pour une pièce.

Anclaje a viga por platina metálica

Varilla roscada de diametro 1/2"

Perfil metálico de 10cm de ancho por 15cm de alto, 3 mm espesor

Perfil metálico de 6 cm de ancho por 5 cm de alto, 3 mm espesor

Acondicionamiento con placas de fibras de madera aglomerados con magnesita, espesor 25mm, colgados de la loza de entrepiso con soportes antivibratorios. Acabado en pintura acrílica semi mate

Anclaje de lámpara de proyección de sombras Experiencia 3

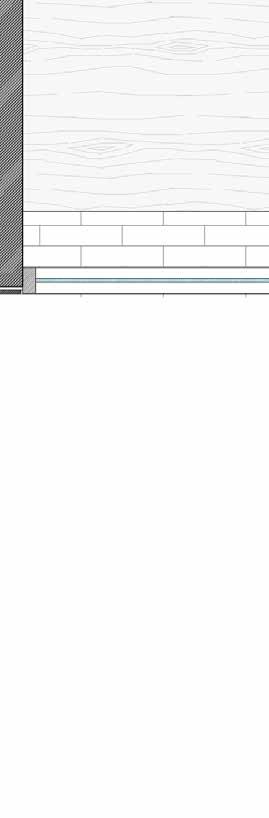

DETALLE DE CIELOS SALA POSIBILIDADES

ESCALA 1:10

Rodamanos 1" y 1/2" soldado a tubular

Tubular metálico soldado a platina metálica

Revestimiento en Linóleo

Marmoleum personalizado marca Forbo, 2mm de espesor + respaldo acústico Decibel, rollo de 2000mm de ancho + color e3725 WELSH SLATE muestra aprobada por arquitectura.

Remate de borde en placa lámina en acero CR espesor 1/4"

DETALLE DE PASAMANOS

ESCALA 1:10

FACHADA INTERNA - DETALLE BANCA SALA POSIBILIDADES

ESCALA 1:25

détaille/ Plans, coupe et isométrique du mobilier architectural proposé

CONVENCIONES

MUROS

ESTRUCTURA Elementos según cálculos y diseño estructural. MURO PROPUESTO

MUROS EXISTENTES Cerramientos propuestos, muro de yeso cartón de 9mm estructurado con perfilería galvanizada según proveedor, pasteado.

DEMOLICIONES Demolición de elementos existentes.

MURO EXISTENTE CON INTERVENCION Muro existente a intervenir según detalle indicado.

ESTRUCTURAS

ESTRUCTURA TRAMOYA LUGARES Estructura en tubería metálica acabado en anticorrosivo y laca semi mate RAL 9004. Perfileria y anclajes a losa según diseño estructural plano 4005-0034-S-0001

MURO LÁMINA DE FIBROCEMENTO Muro lámina de fibrocemento de 10mm, estructurado con perfilería galvanizada según proveedor pasteado.

MAMPOSTERÍAS Y ACABADOS

Lámina metálica de color 2 mm espesor

Subestructura metálica 1"x2" soldada a lámina metálica

Subestructura

Columna existente

MURO CARTÓN

MURO EXISTENTE + LINÓLEO Acabado de superficie en linóleo Marmoleum personalizado marca Forbo, 2mm de espesor + respaldo acústico Decibel. Diseño

PRO-MIR-UD-E1/E2/E3 Filetes a tope según instalación del proveedor.

MURO CARTÓN DE YESO + LINOLEO Acabado de superficie en linóleo Marmoleum personalizado marca Forbo, 2mm de espesor + respaldo acústico Decibel. Diseño PRO-MIR-UD-E1/E2/E3 Filetes a tope según instalación del proveedor.

M0 MURO DE ACCESO LUGARESDETALLE A-0008 Y A-0009 Acabado de superficie en linóleo Marmoleum personalizado marca Forbo, 2mm de espesor + respaldo acústico Decibel.

PRO-MIR-UD-E1/E2/E3 Filetes a tope según instalación del proveedor.

MURO EXISTENTE + PINTURA SALA SECRETOS Acabado de

CUBIERTAS Y CIELOS

ACONDICIONAMIENTO ACÚSTICO 1

Recubrimiento con espuma absorbente acústica estampillada a la cara inferior de la loza, panel absorbente acústico a base de espuma de poliuretano de celda abierta, paneles de 500x500x50mm; densidad 26 kg/m3; NRC=76%; fijación con adhesivo elástico de alto desempeño con base en poliuretano.

Acabado en pintura acrílica semi mate tipo 1, color negro. ACONDICIONAMIENTO ACÚSTICO 2

PISOS Y RECUBRIMIENTOS

PISO EN LINÓLEO DISEÑO ESPECIAL SALA LUGARES

Revestimiento en Linóleo Marmoleum personalizado marca Forbo, 2mm de espesor +

PISO EN LINÓLEO SALA SECRETOS Revestimiento en Linóleo Marmoleum personalizado marca Forbo, 2mm de espesor + respaldo acústico Decibel rollo de 2000mm de ancho + color e3725 WELSH SLATE muestra aprobada por arquitectura.

DETALLES GENERALES / DETALLES ESPECÍFICOS

APERTURA CIRCULAR EN MURO EXISTENTE Aperturas circulares de diferentes diámetros según diseño de fachada. Ver detalle 0010

ZÓCALO CURVO Encuentro entre piso y muro, zócalos fundidos en mortero

VILLA MORENA

Maison Individuelle

Tabio, Cundinamarca

Bureau: Obra Negra Arquitectos

Tâches: Détailes constructifs et rendus .

Maîtrise: Revit, Lumion, Sketchup, Photoshop

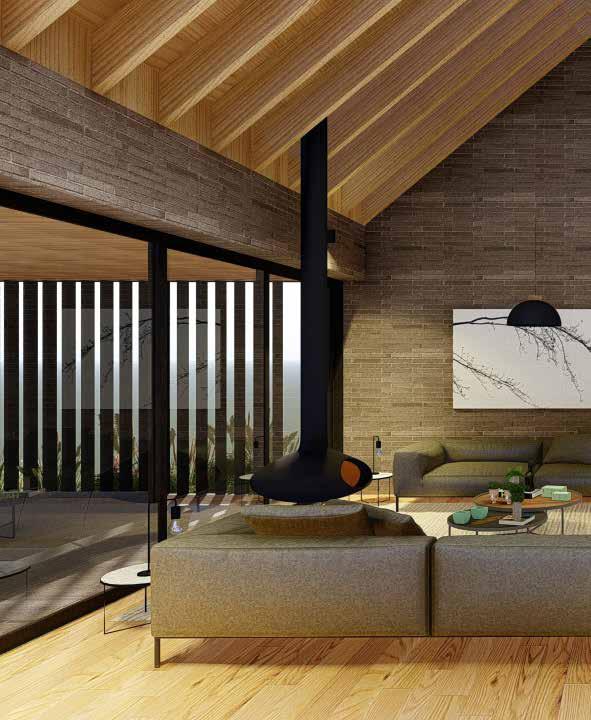

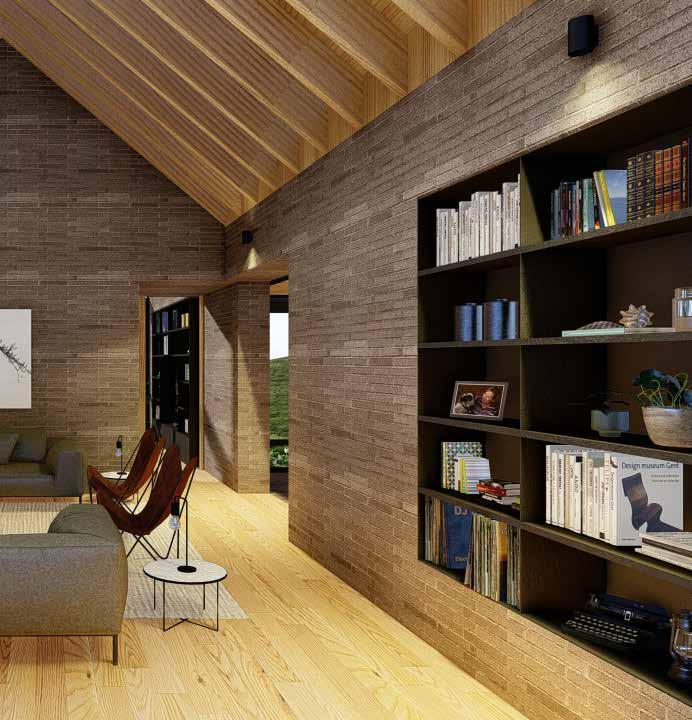

Image Intérieure/ Zone sociale et matérialité rendu dans le programme

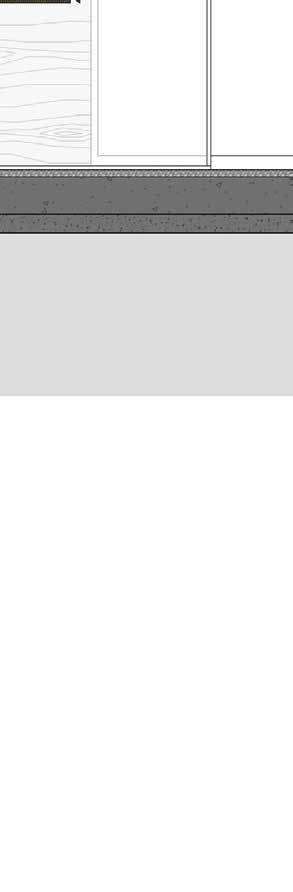

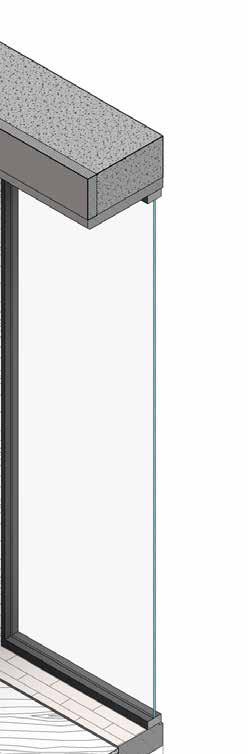

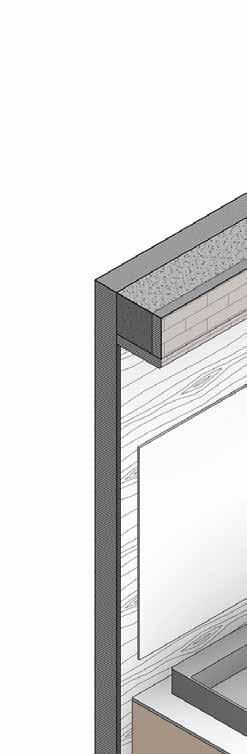

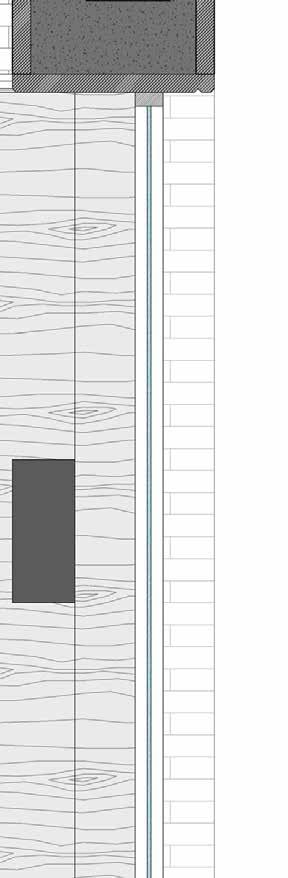

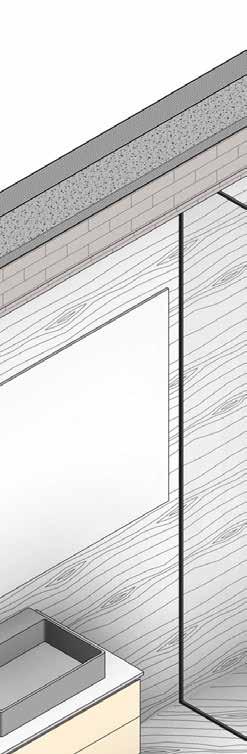

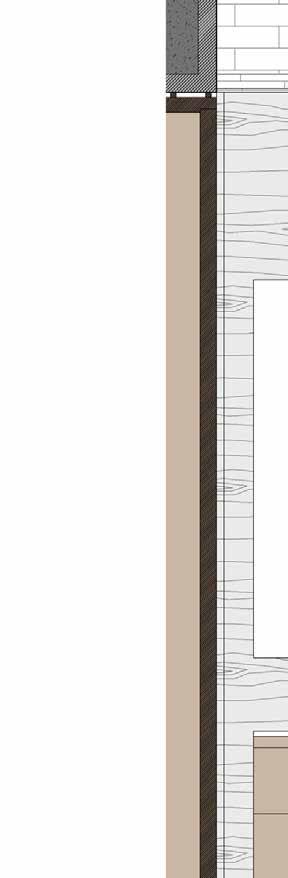

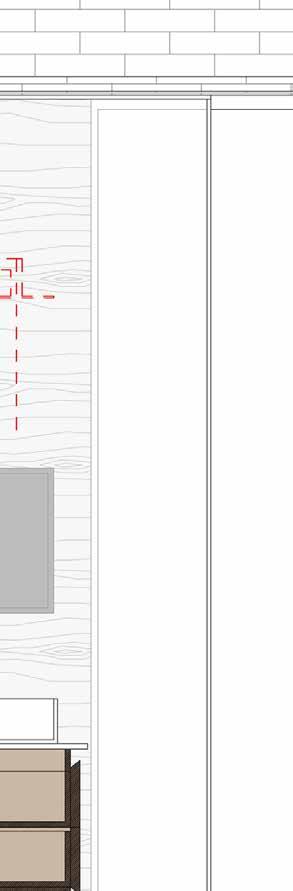

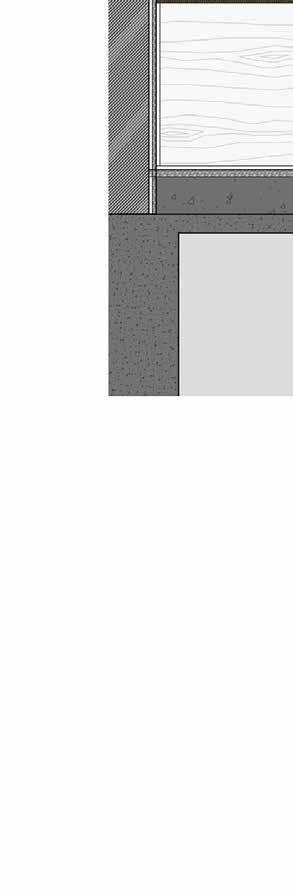

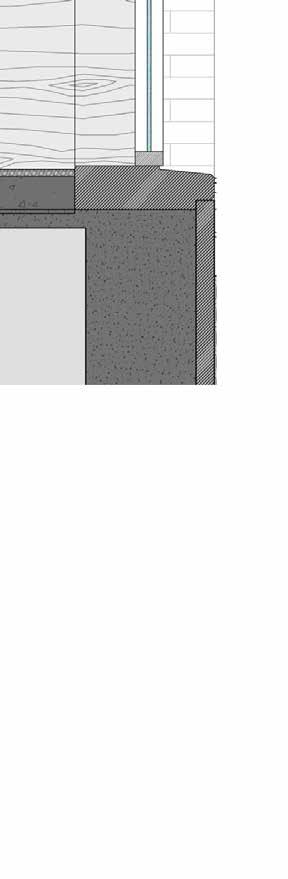

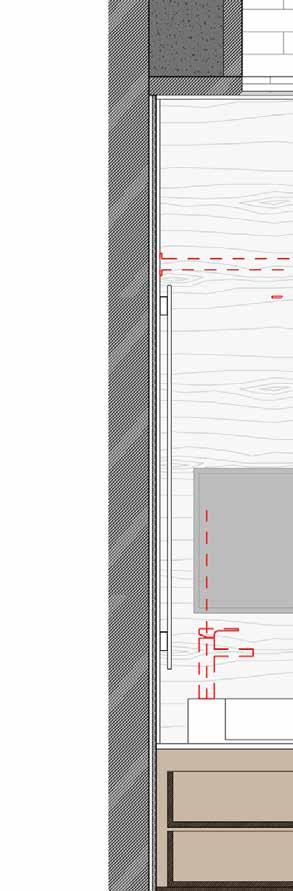

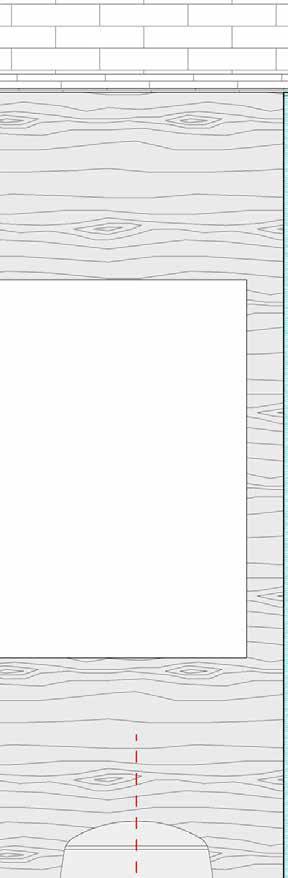

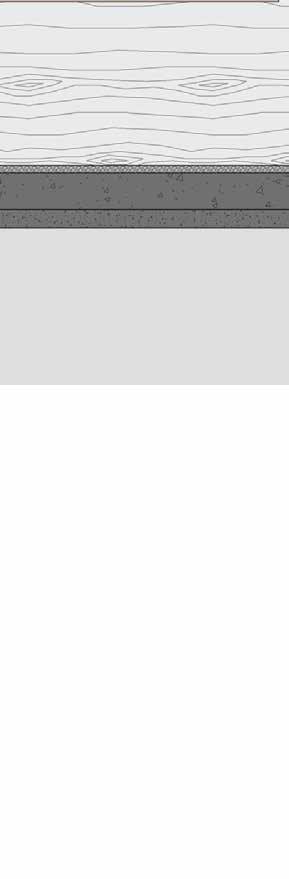

Coupe/ Détail façade de salle de bain

Dinteles en Ladrillo Santafé Gran Formato color Tierra 39x11,5x5

Regadera Cuadrada Pared Negro Mate Decorcerámica o Ducha Liquid Monocontrol Mate Black Corona

Enchape en mármol crema marfil 7x60

Monocontrol Lavamanos Baja o Alto Niagara Negro Decorcerámica

Lavamanos Vessel vox Rectangular o Vessel Eva II Decorcerámica O Vessel Fino K42 Attmosferas

Monocontrol Unic Negro Mate o Urban Negro 2 salidas Decorcerámica

Mueble en madera de pino canadiense; macizo en frentes, e interiores en RH enchapillado en pino canadiense

Sanitario Montecarlo Advance corona O Power Infinity Tramp Ex Blanco Decorcerámica

Nota: Carpintería en Madera Frentes en Pino Canadiense Interiores en RH enchapillado en Pino Canadiense

INDICADAS

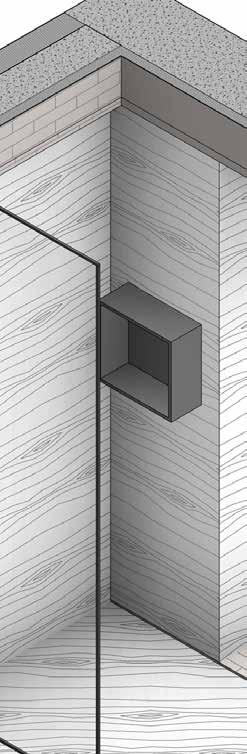

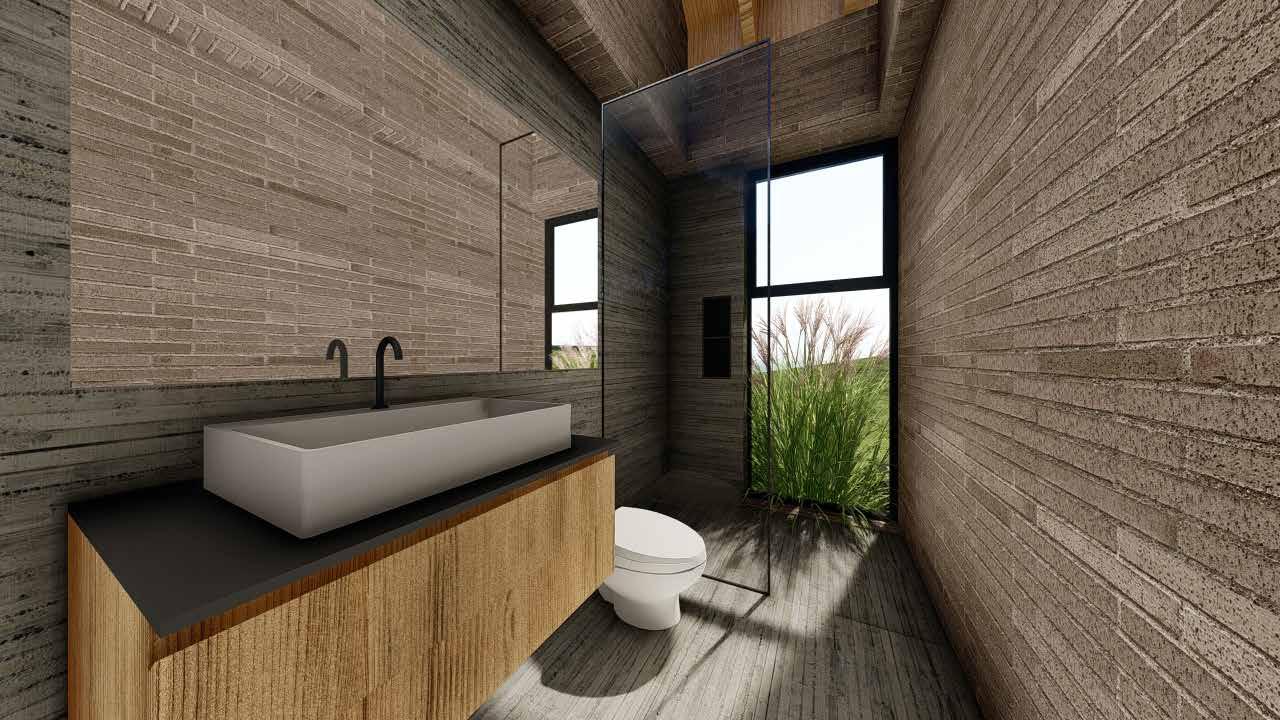

Rendu/ Intérieur de la salle de bain de

Pisos en mármol crema marfil 30x60

34 / VILLA MORENA

VILLA MORENA

Enchape en mármol crema marfil 7x60

Regadera Cuadrada Pared Negro Mate Decorcerámica o Ducha Liquid Monocontrol Mate Black Corona

Monocontrol Lavamanos Baja o Alto Niagara Negro Decorcerámica

Lavamanos Vessel vox

Rectangular o Vessel Eva II

Decorcerámica O Vessel Fino K42 Attmosferas

Mueble en madera de pino canadiense; macizo en frentes, e interiores en RH enchapillado en pino canadiense

Pisos en mármol crema marfil 30x60

/ BAÑO HAB. SECUNDARIAS

Arq. Carlos Pardo B. Ubicación Proyecto Firma Matricula

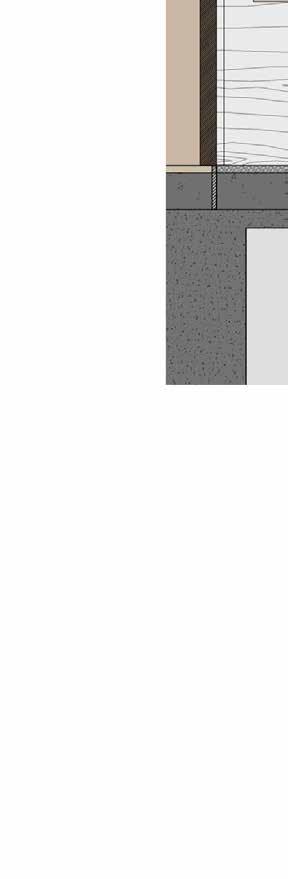

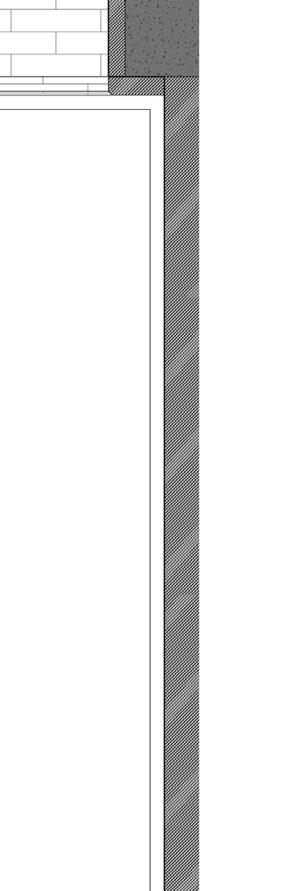

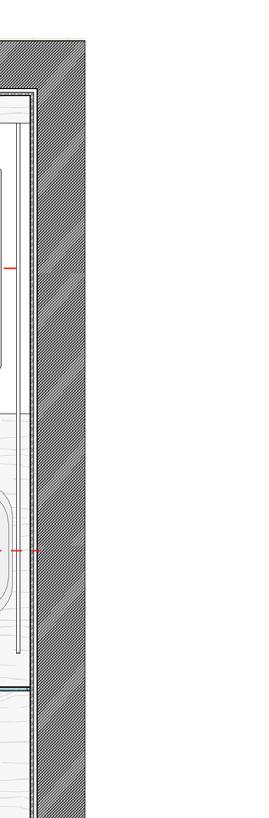

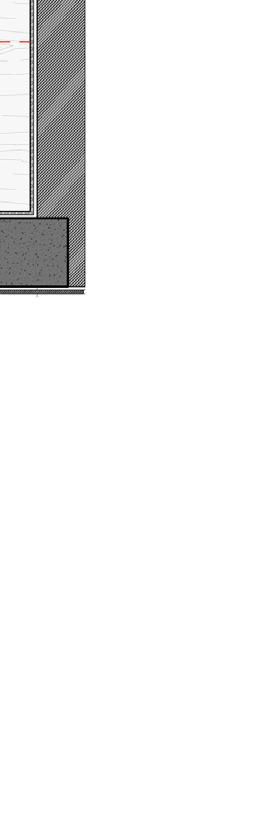

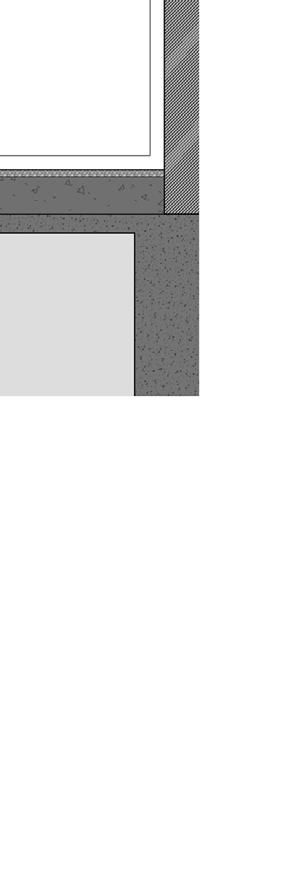

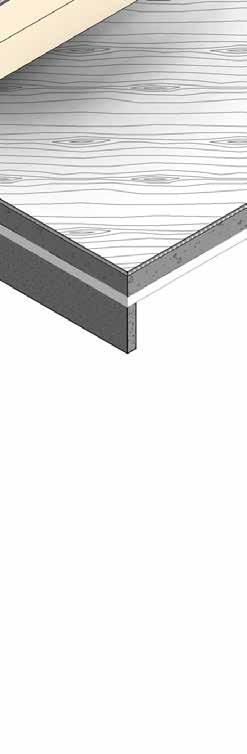

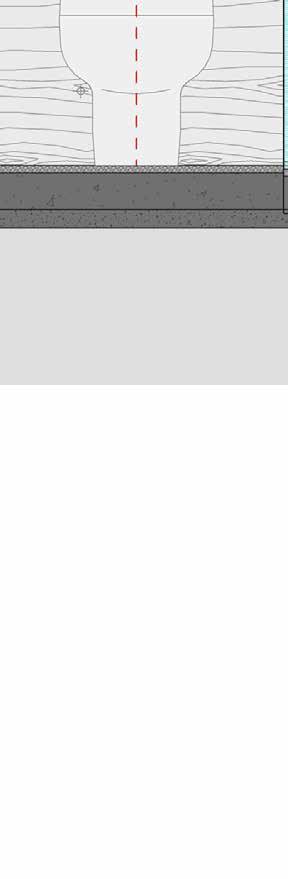

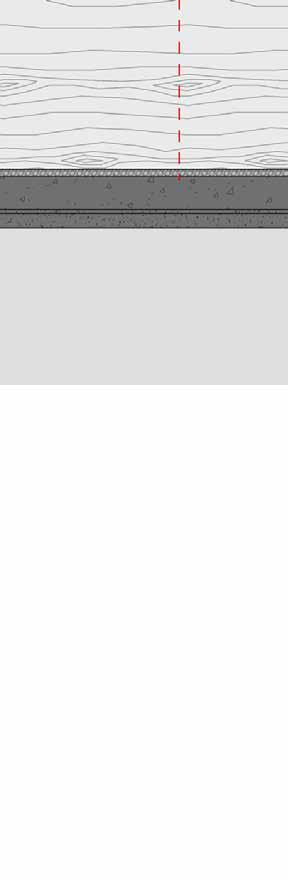

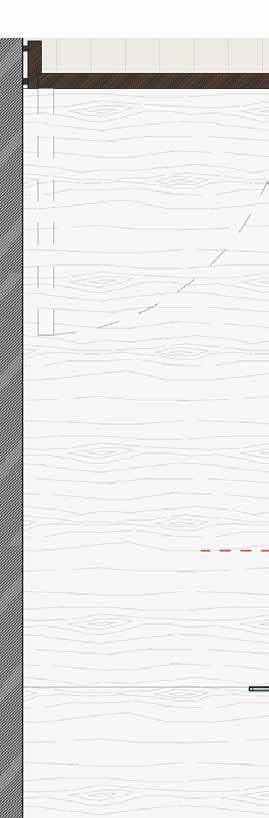

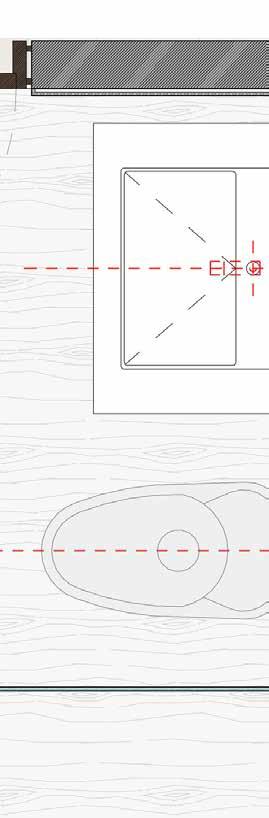

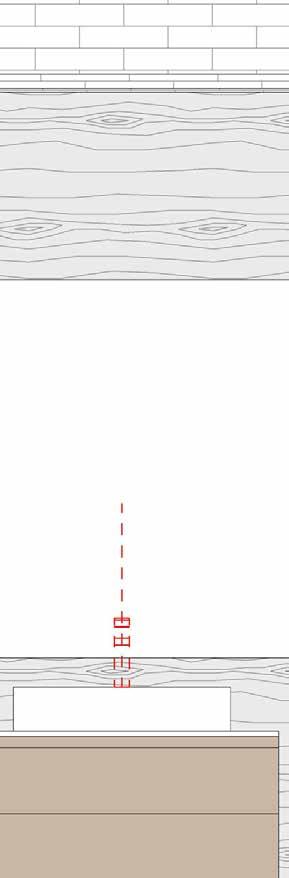

Coupe/ Détail constructif salle de bain

Monocontrol Unic Urban Negro 2 salidas Decorcerámica

Regadera

Cuadrada Negro Mate Decorcerámica

Ducha Liquid Monocontrol Black Corona

Sanitario Montecarlo corona O Power Ex Blanco Decorcerámica

Enchape en mármol marfil 7x60

Dinteles en Ladrillo Gran Formato color 39x11,5x5

Mueble en madera canadiense; macizo e interiores en RH en pino canadiense

Lavamanos Vessel Rectangular o Vessel Decorcerámica O K42 Attmosferas

Monocontrol Lavamanos Alto Niagara Negro Decorcerámica

Pisos en mármol 30x60

Arq. Daniel Valencia R. Arq. Daniel Zuluaga G.

INDICADAS

Arq. Daniel Valencia R.

UIMIST

Concours de l’hôpital

Bucaramanga , Colombia

Bureau: El Taller de Arquitectos

Tâches: Diagrammes

Maîtrises: Photoshop, Illustrator, Sketchup, Autocad

Axonométrie/

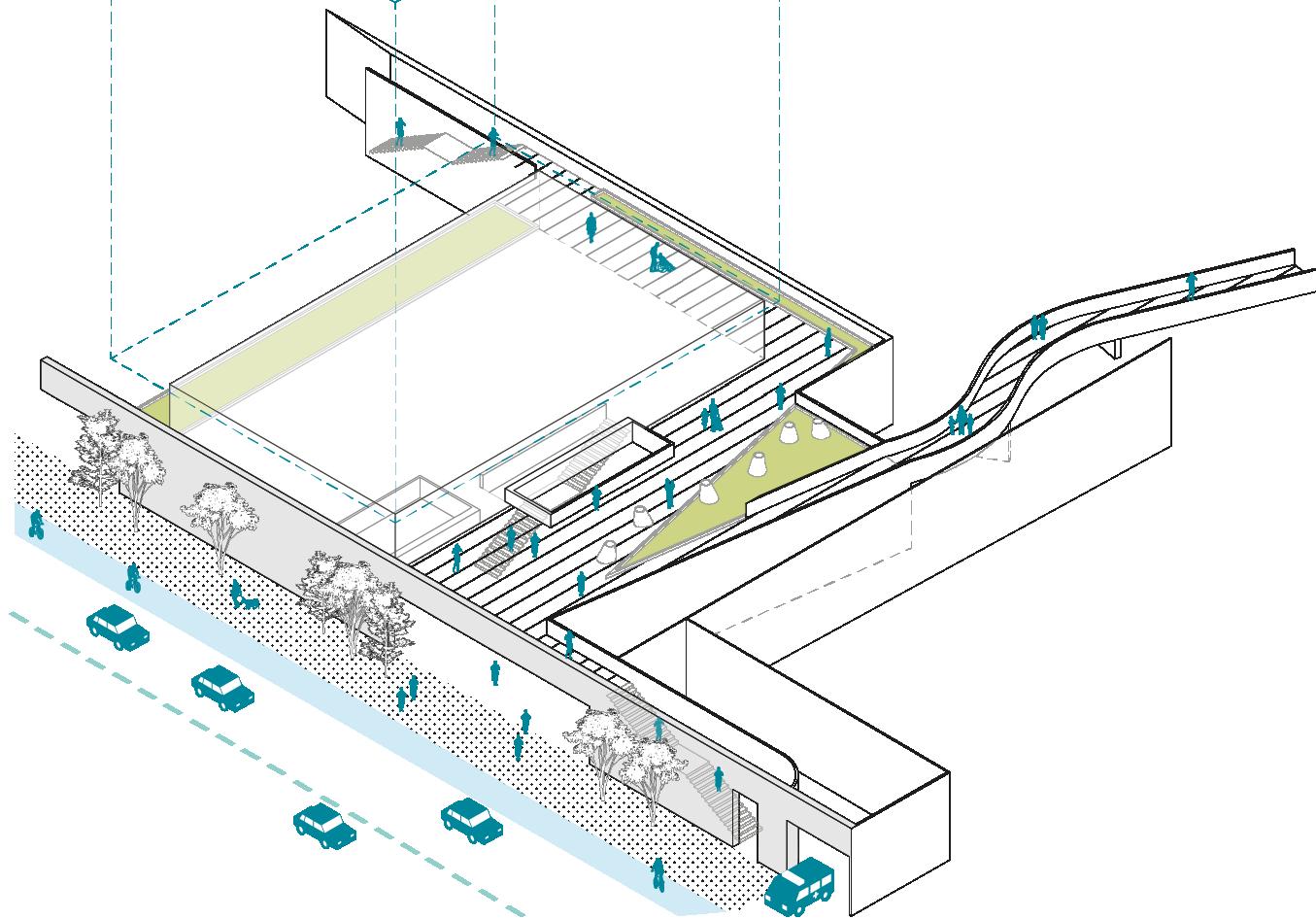

Diagramme d’habitabilité de l’espace public en hauteur générant des liens avec les préexistences.

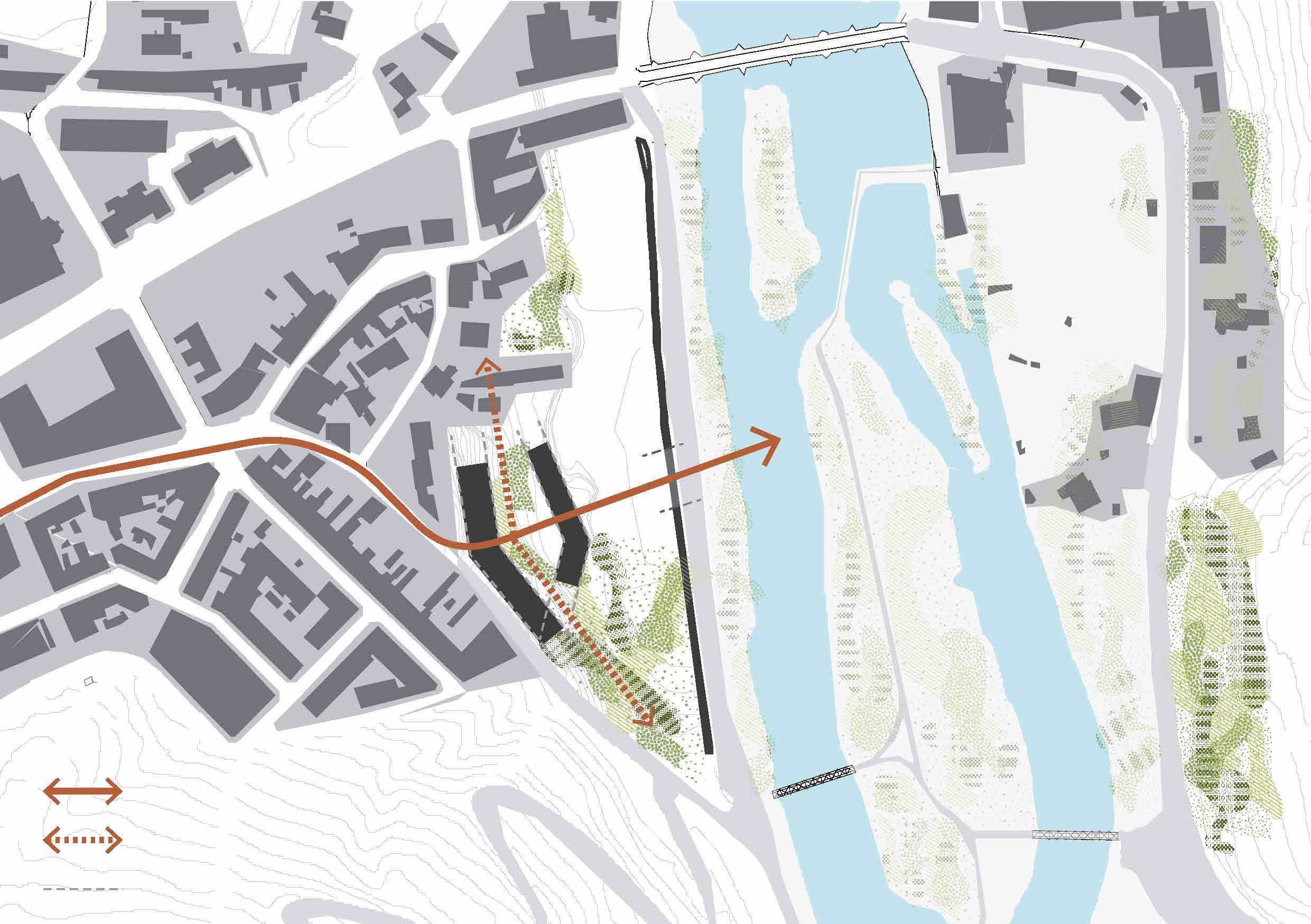

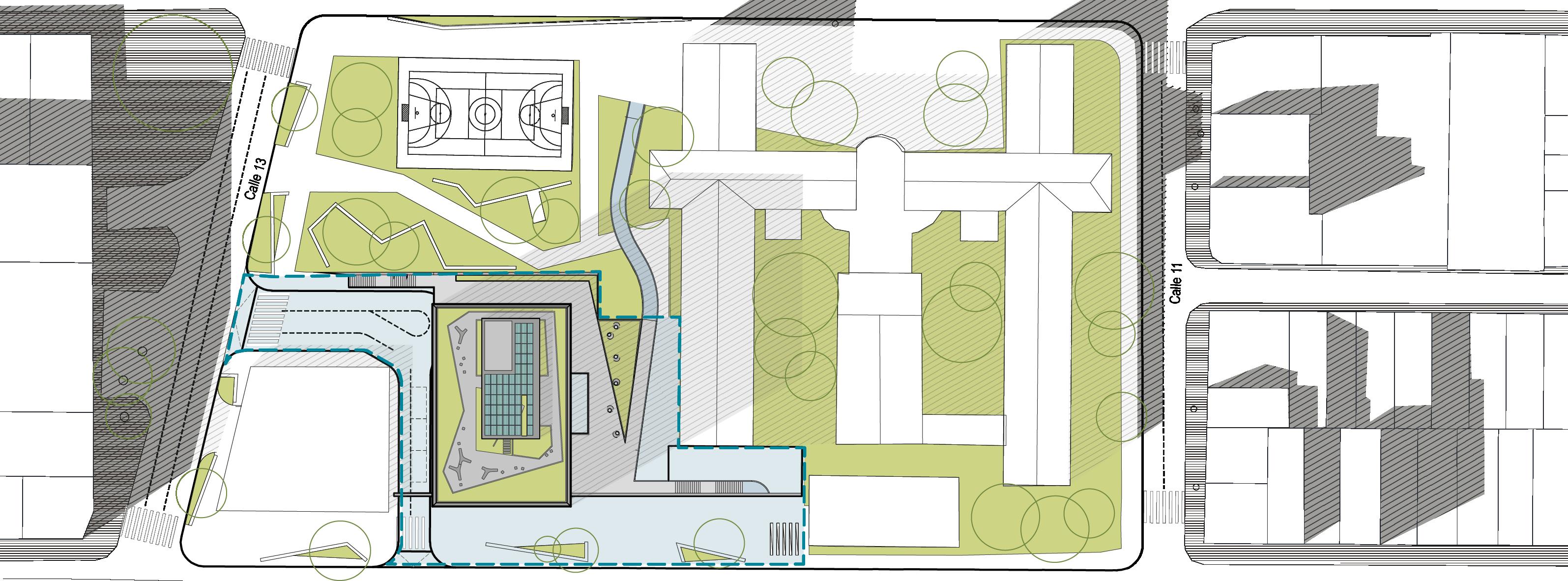

Plan/ Diagramme de l’espace public et des connexions générées avec les préexistences

Axonométrie/ Diagramme général du projet.

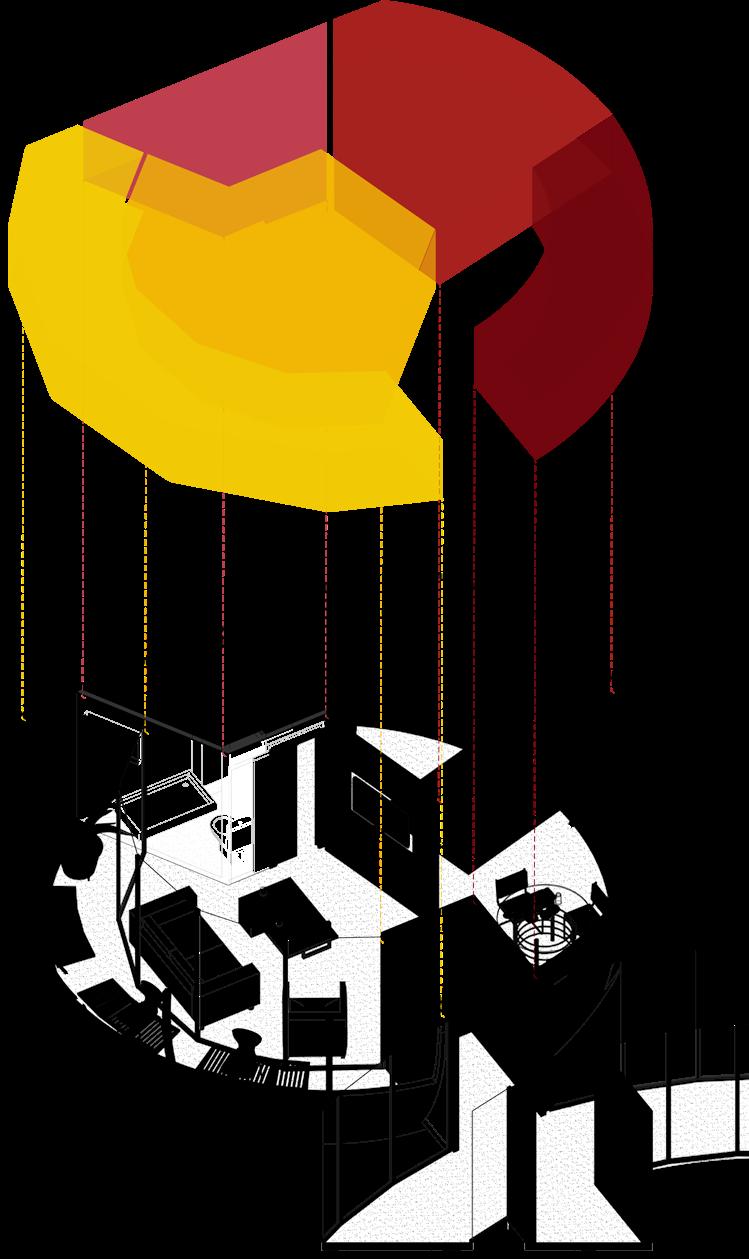

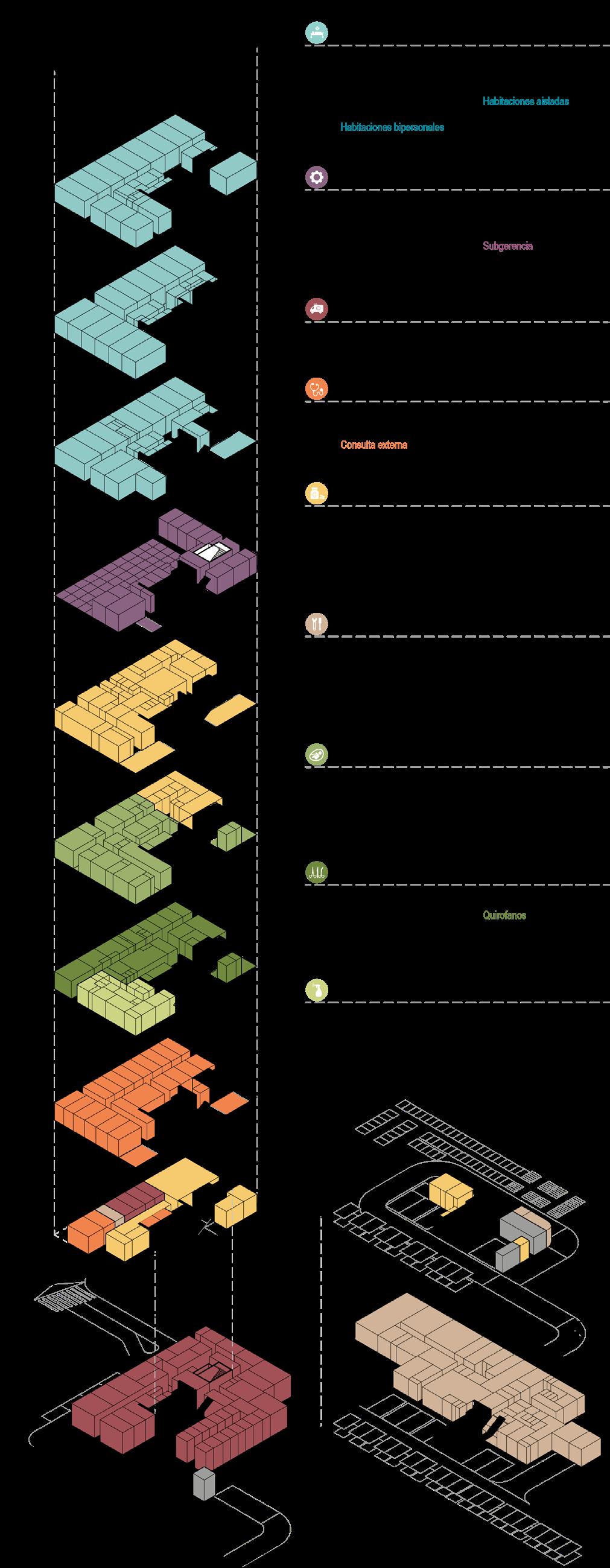

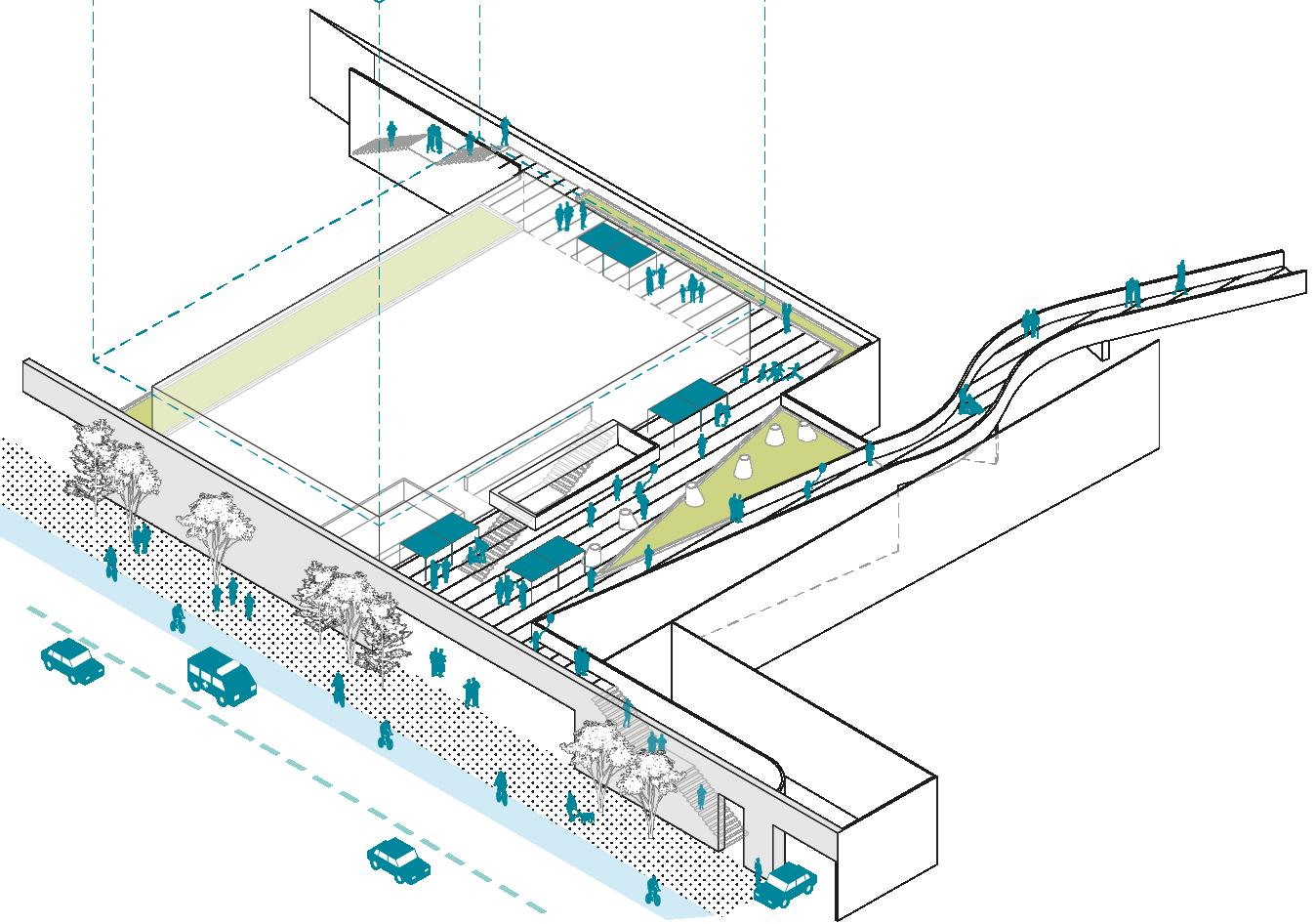

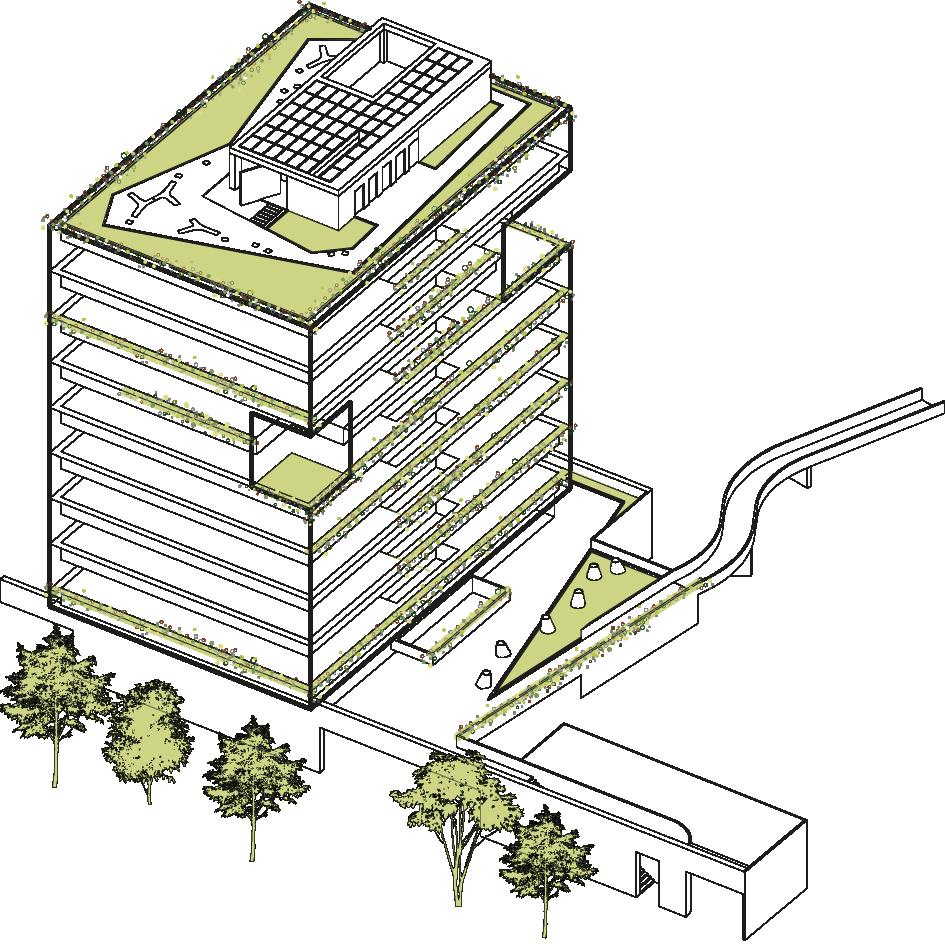

Axonométrie/ Diagramme de programme du bâtiment hospitalier.

TEJIENDO COMUNIDADES

Plug-In

UPB, Medellín

Projet de titrage d’études / 2021-2

Distinction: Mention d’honneur

Tuteur: Santiago Arango

Maîtrises: Revit, Photoshop, Illustrator, V-Ray, Sketchup, Rhino

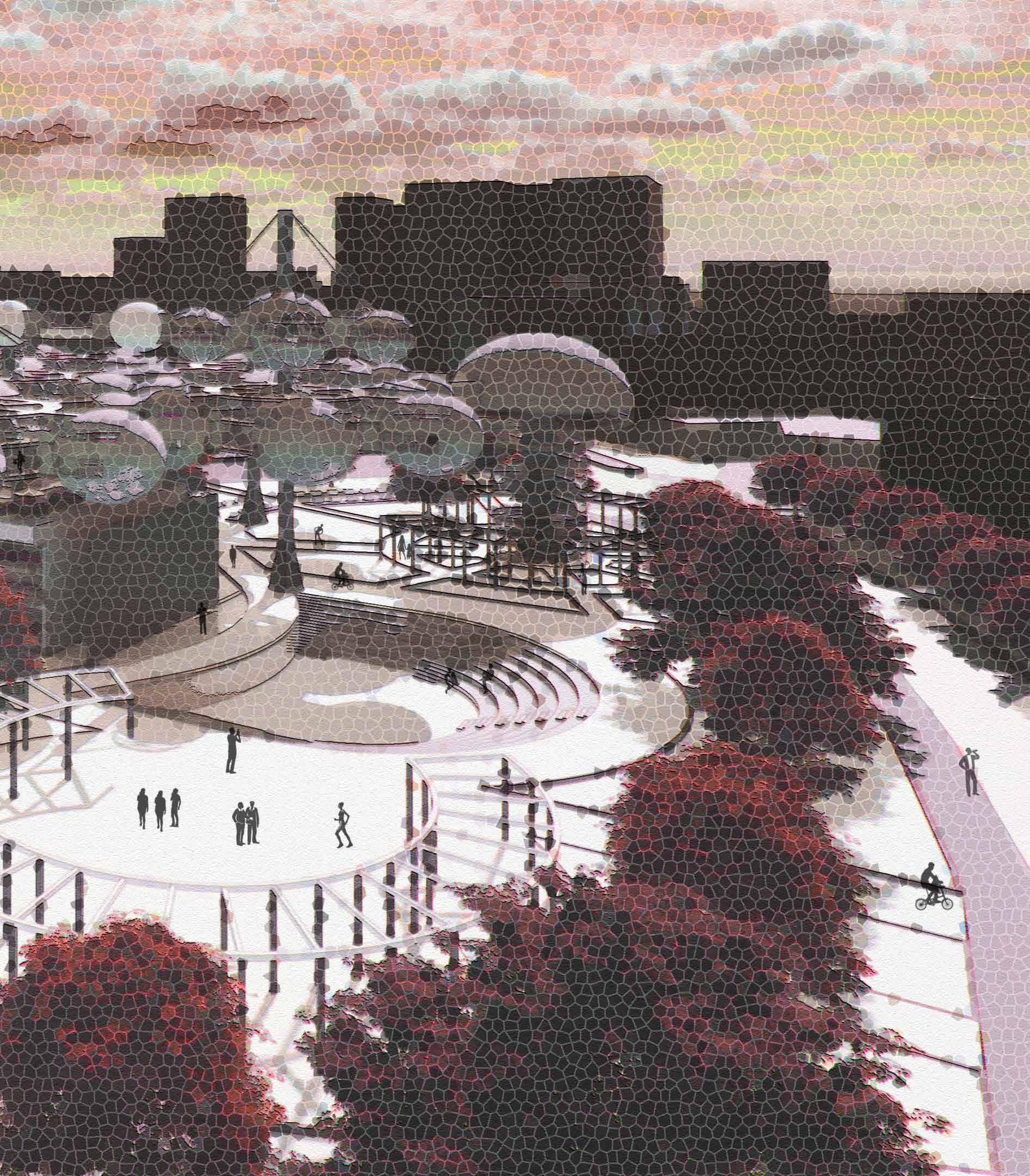

Ilustration/ Image extérieure rendue dans Enscape et illustrée dans Photoshop.

La communauté de tissage est la confluence des tissus comme un espace d’opportunité, où le support de la vie quotidienne permet la génération de l’identité collective, le résultat du cadre physique produit de l’accumulation au fil du temps des réalités sociales entre un groupe et les leurs avec le territoire.

Le projet porté par trois dimensions : tissu urbain, tissu social et tissu architectural. Qui s’adressent à reconsidérer les intentions formelles prenant le spontané de l’informel pour l’intégrer dans l’habitat collectif étudiant. De sorte qu’une communauté soudée est générée, liée par son identité upb, dans les espaces intermédiaires de la maison.

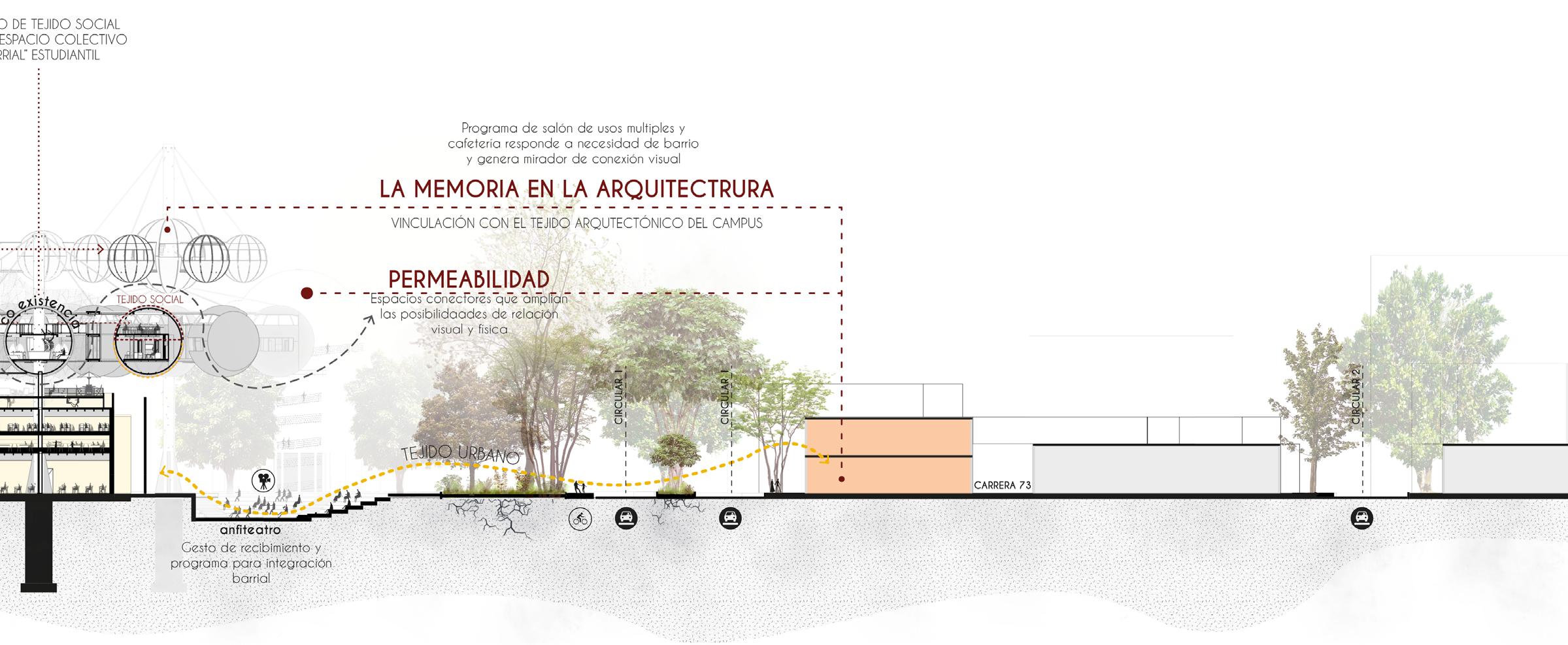

Coupe/

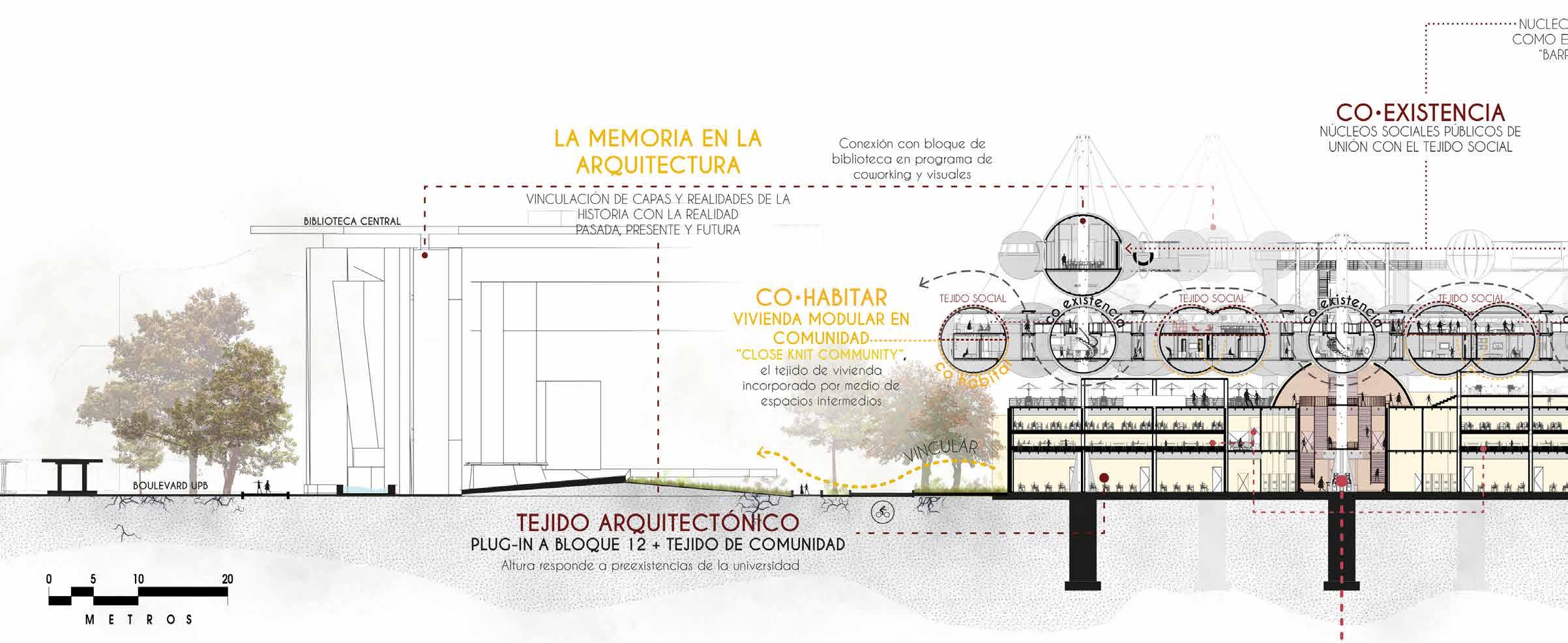

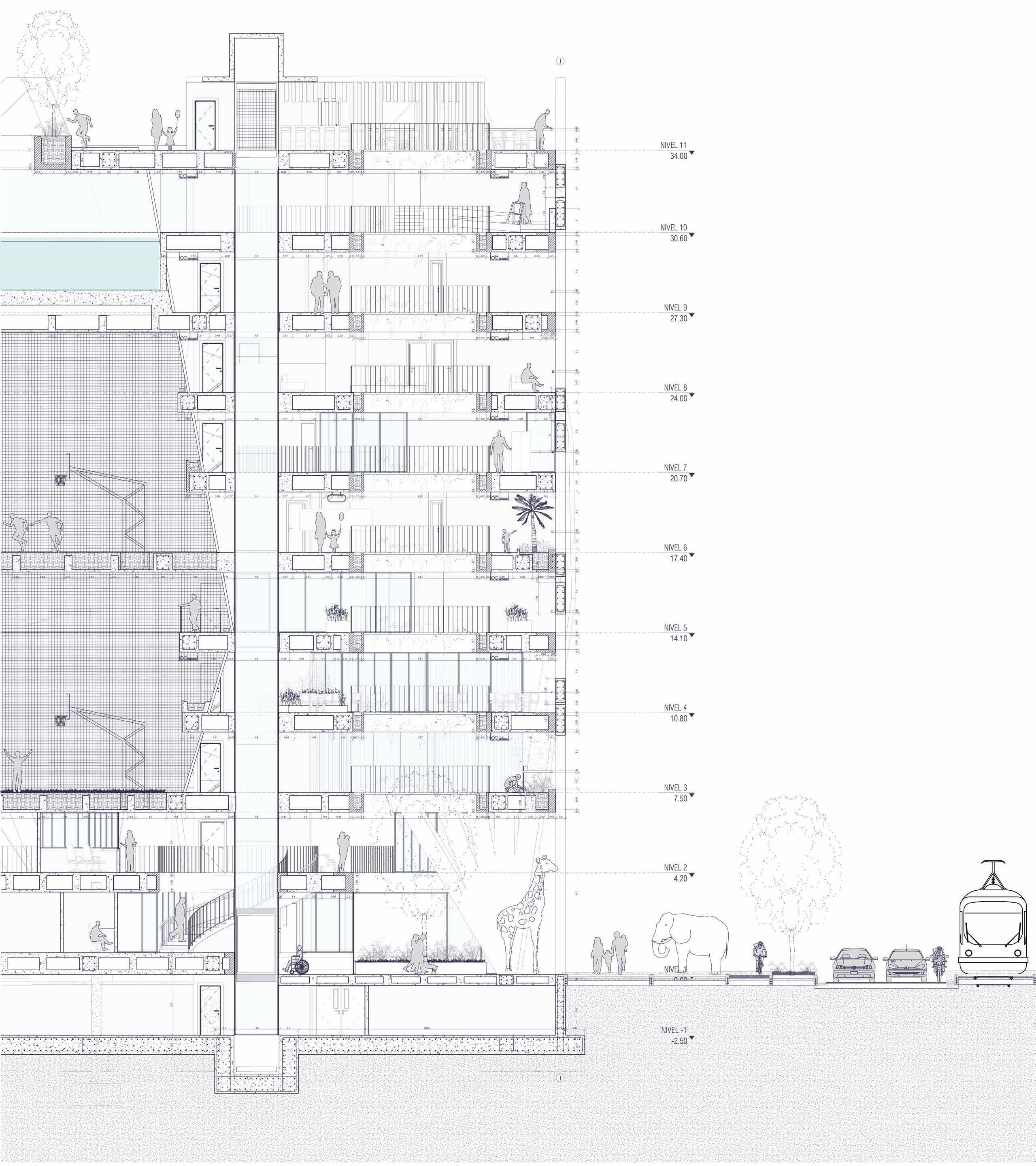

Coupe longitudinale d’intégration urbaine et de locaux dans le projet

CARTOGRAPHIES

PRÉMISSES

PERMÉABILITÉ EXISTENCE CO • EXISTENCE

LA MÉMOIRE DANS L’ARCHITECTURE

UNION RE • CIRCULER CO • HABITER LOGEMENT MODULAIRE EN COMMUNAUTÉ

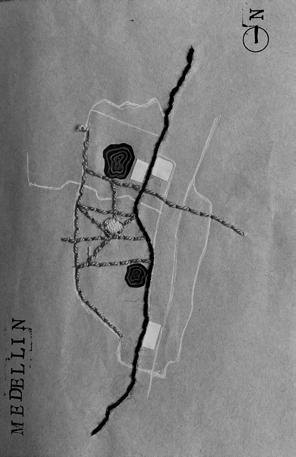

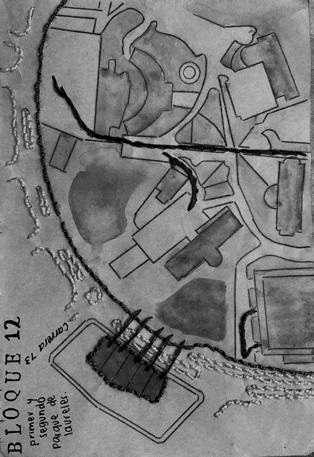

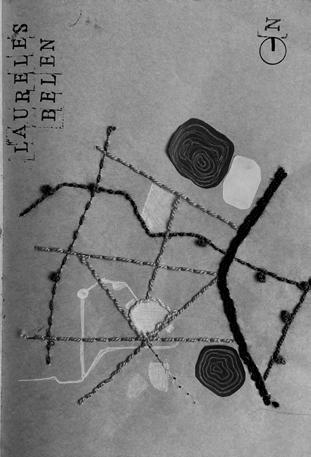

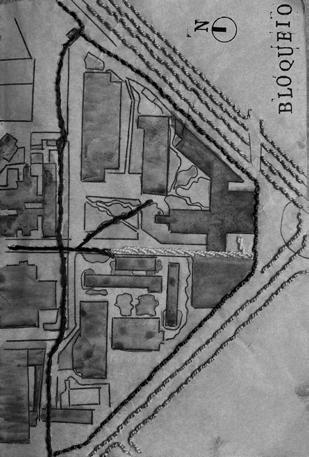

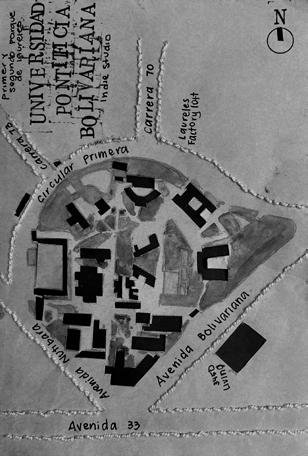

Tissu fait main/ Des cartographies du lieu qui laissent place à des locaux design.

TISSU

URBAIN

Biblioteca Central

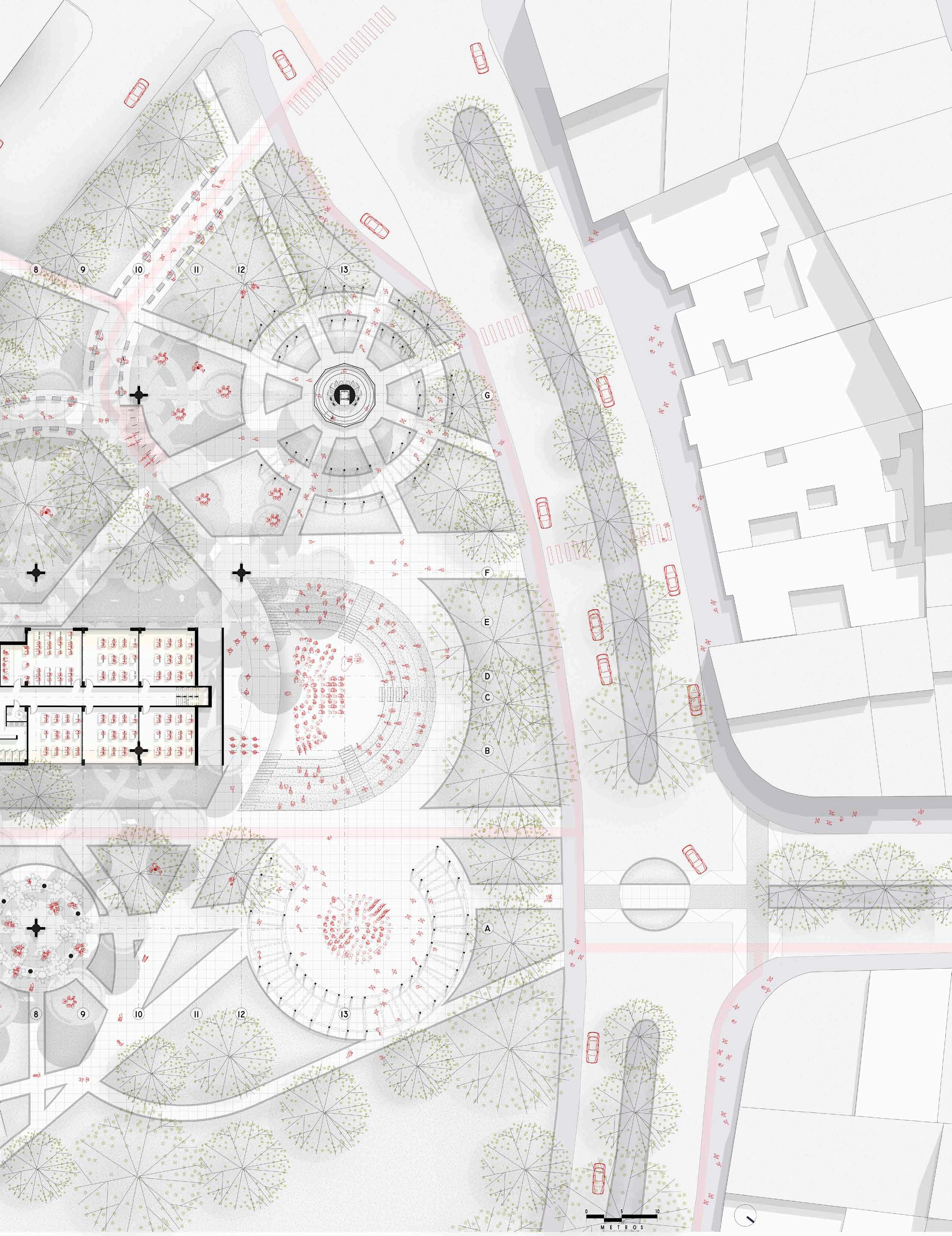

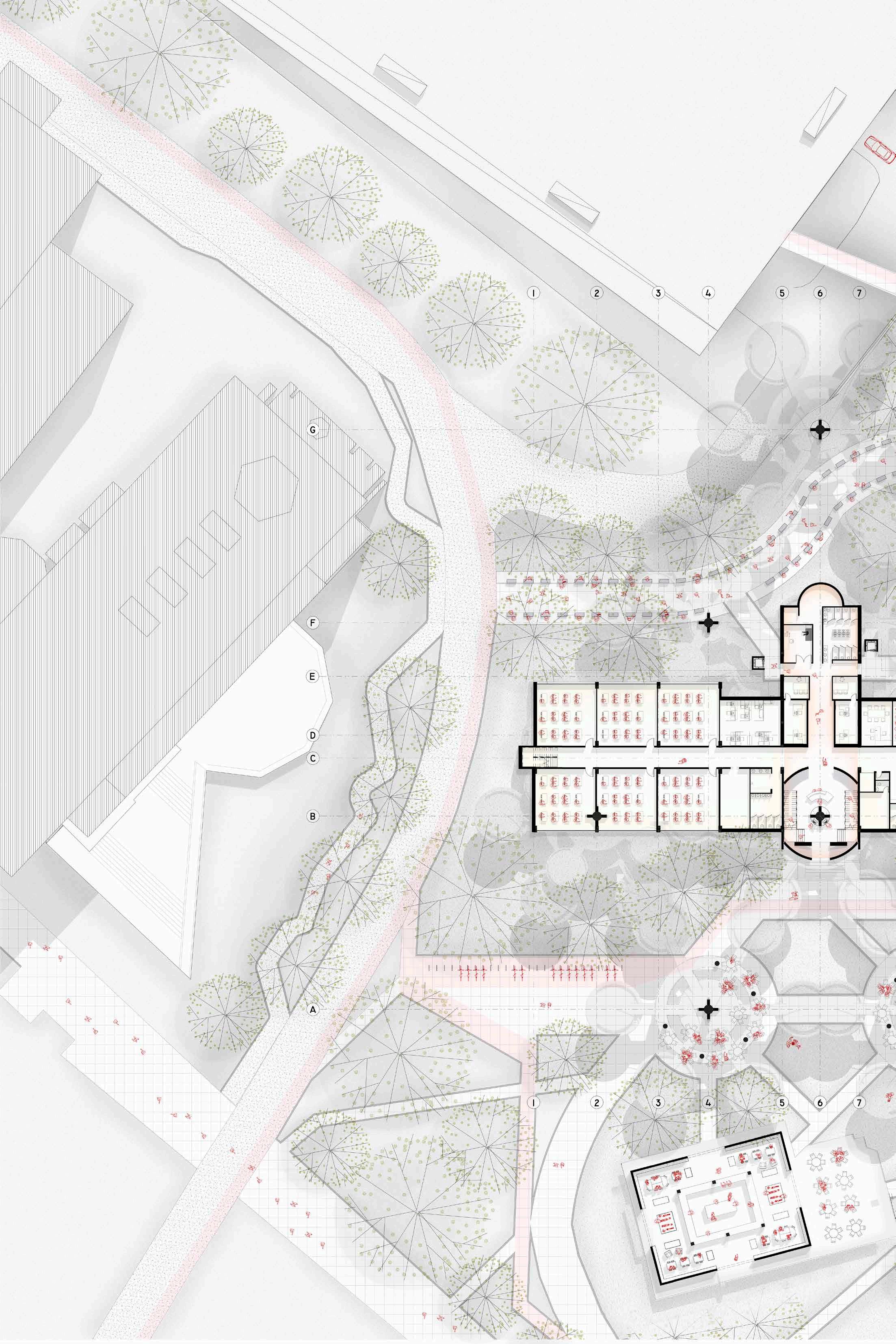

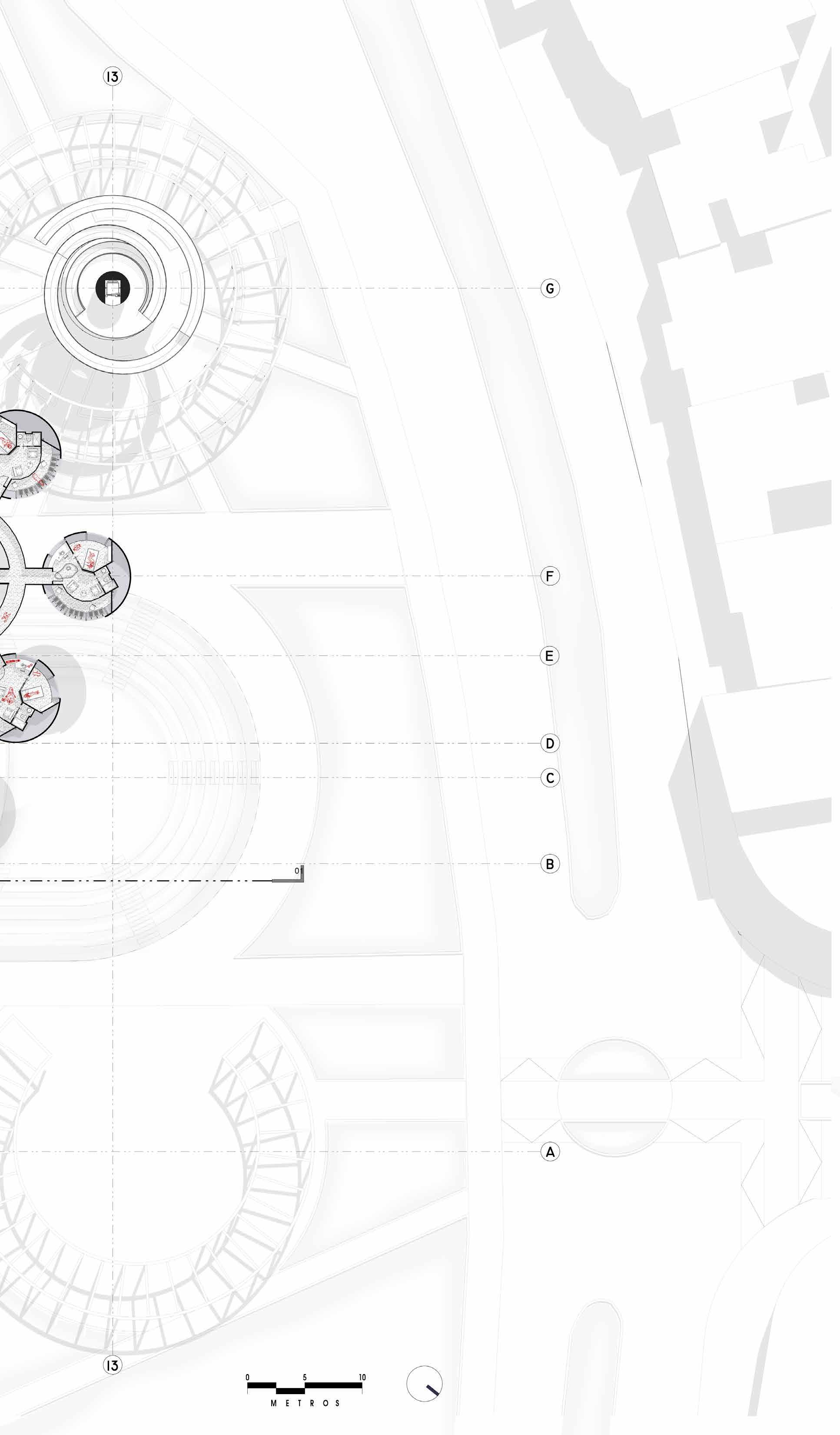

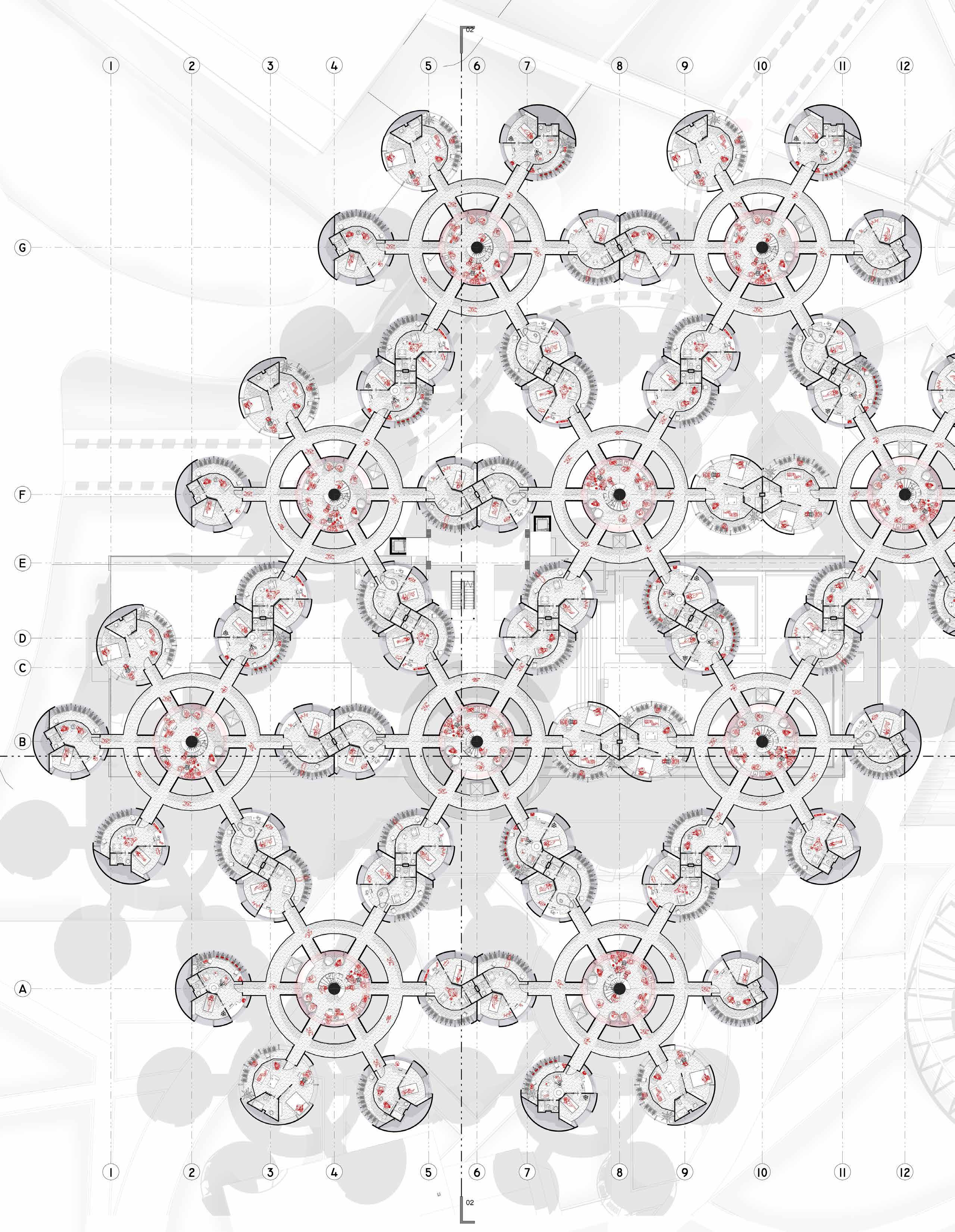

Plan/ étage urbain du programme d’intégration de plug-ins

Sofía Moncada Gonzalez

Accès biométrique réglementé

Infirmier

Salle de bain

Administration faculté de droit

Décanat et offices

Salle d’audience

Hall d’accès

Distributeur automatique

Promenade commerciale

Salle polyvalente du hall

Amphithéâtre / Cinéma en plein air

Carré d’identité UPB

Zone assise d’identité UPB

Librairie Co-Woking Identité UPB

Carrera

Circular 1

Aulas Derecho

TISSU

SOCIAL

Co habiter d’étudiants

Co habitar d’invités

Pièce multifonction

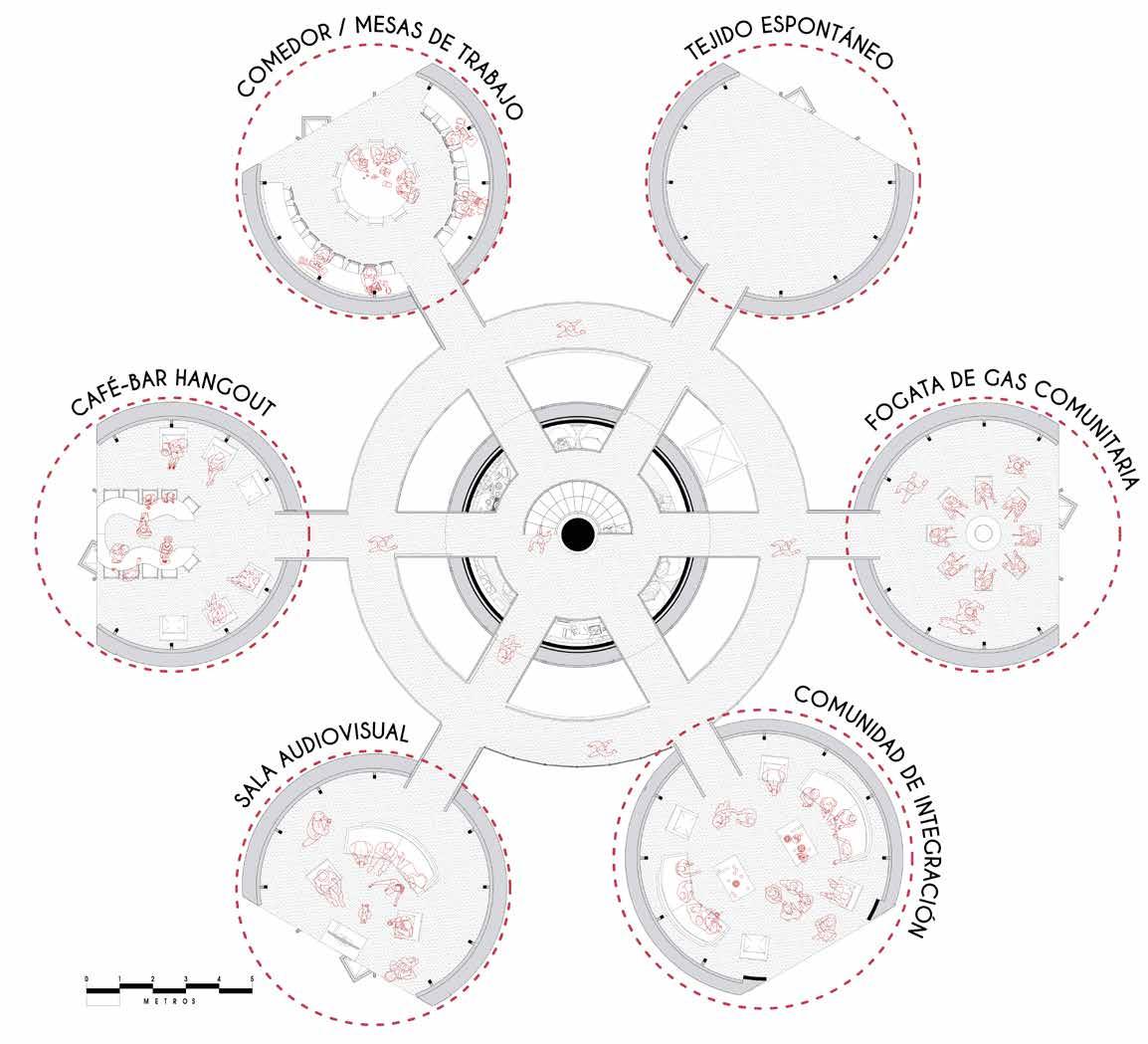

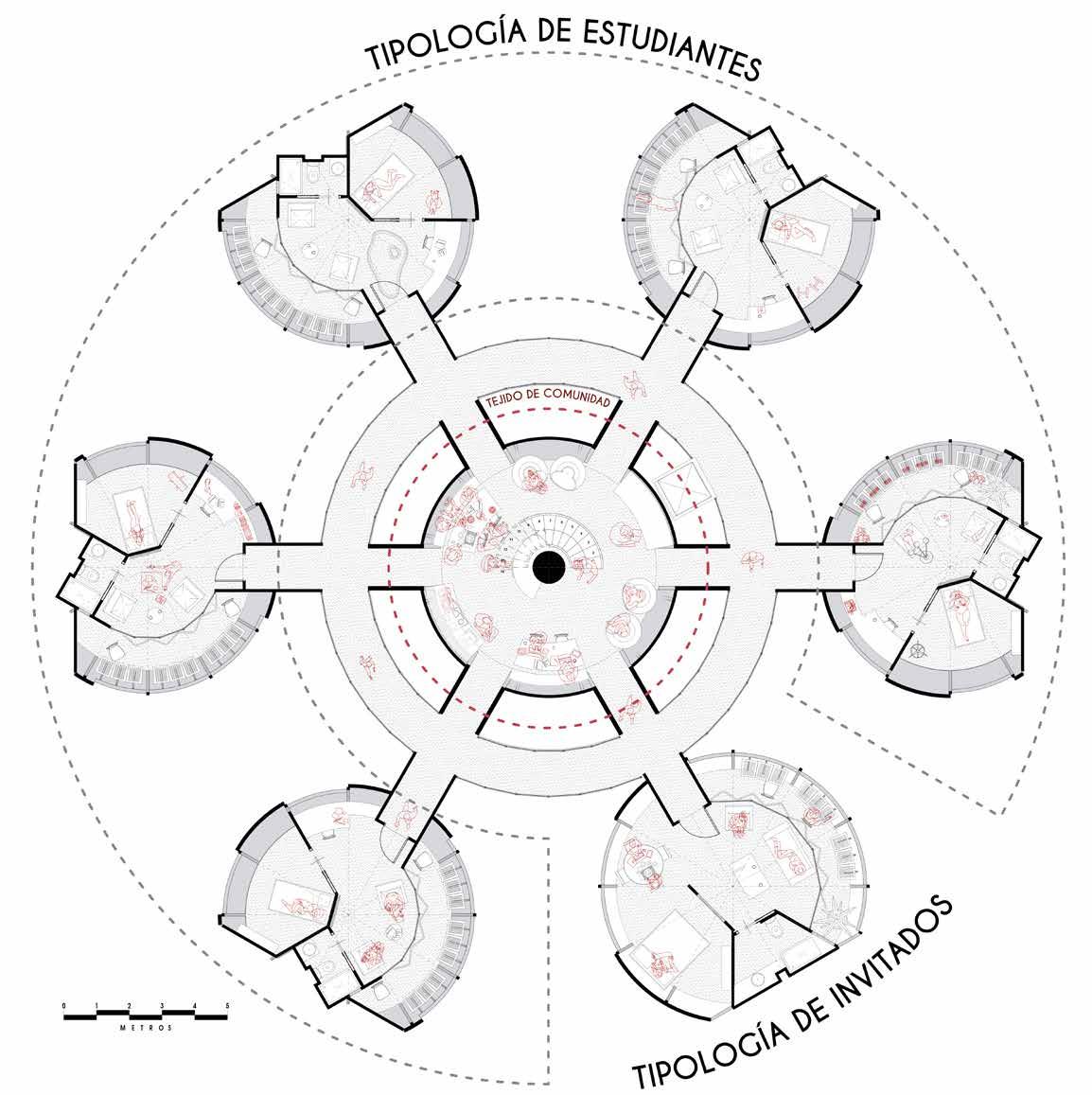

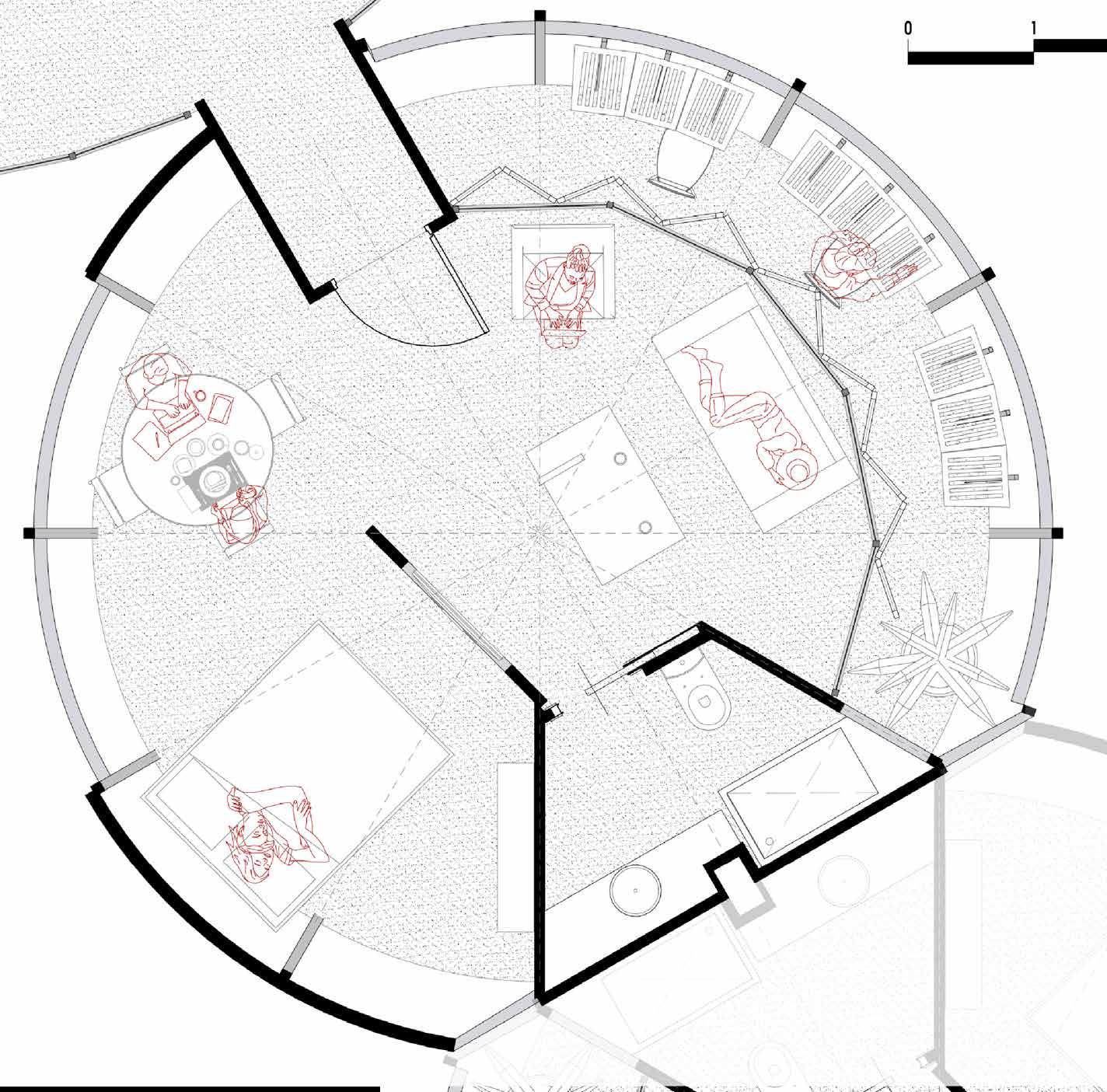

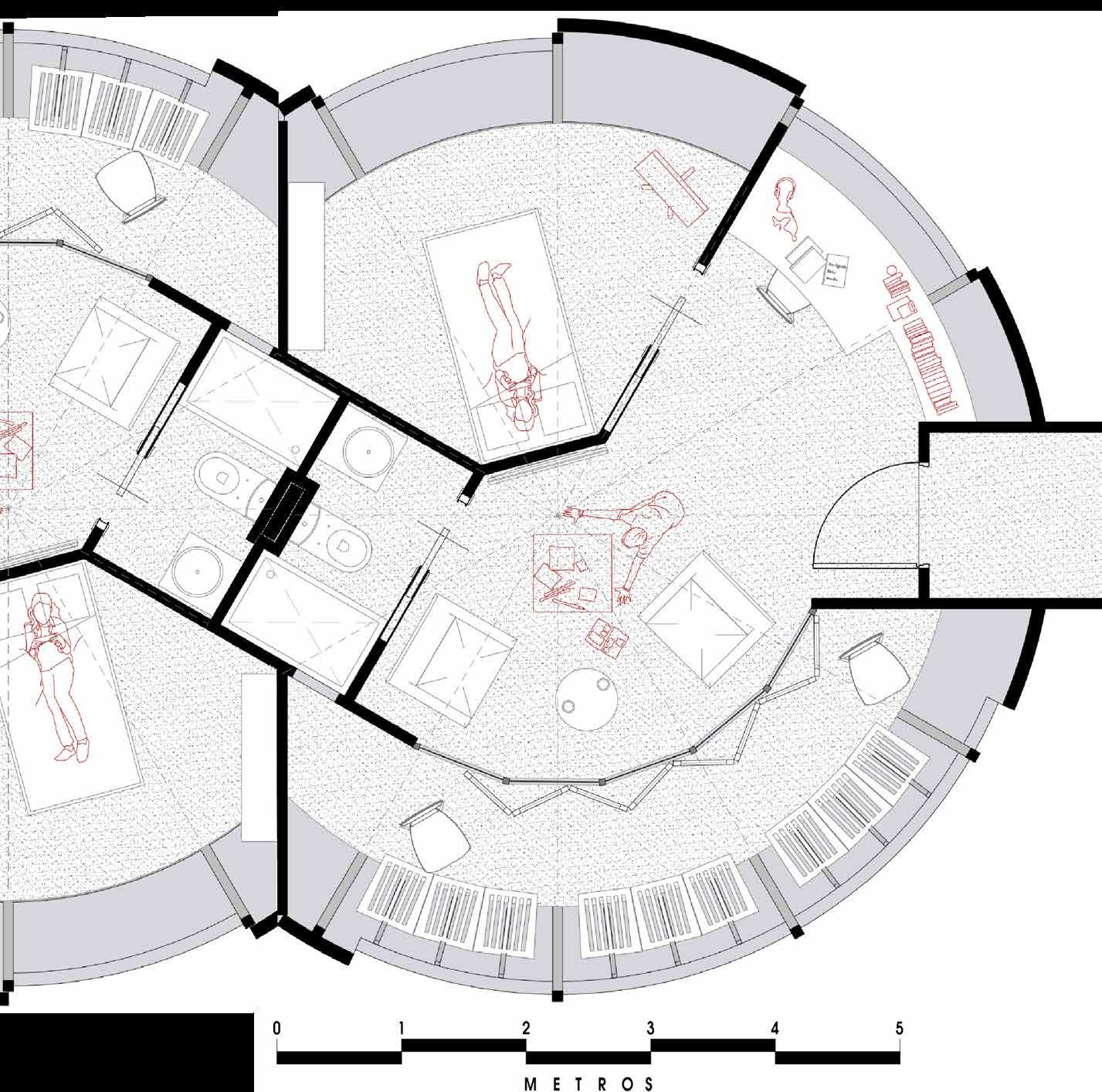

Plan/ Quatrième étage logement étudiant

Sofía Moncada Gonzalez

Axonométrie et Plan/ Programme de cohabitation pour étudiants

Regarder-Asseoir-Étudier

CCDP LA 80

Bâtiment Hybride

UPB, Medellín

Dessin VIII - Infraestructure de bien-être / 2021-1

Tuteur: Daniel Valencia

Maîtrises: Revit, Photoshop, Illustrator, Rhino, Grasshopper

Ilustration/ Image du modèle extérieur dans Revit et Grasshopper (Plug-in Rhino) et illustrée dans Photoshop.

En réponse à la redensification induite par l’intervention urbaine du Métro Léger, un écosystème urbain de séjours est proposé, générant un paysage en hauteur répondant à la demande du secteur des infrastructures pour l’intégration de la santé, de la culture et du sport, donnant une orientation à la santé mentale et du corps. Instaurer des espaces ouverts pour la rencontre en hauteur réinterprétant les typologies historiques, et invitant ainsi les populations du secteur et de la ville à un espace de séjour entre les deux gares. Introduisant ainsi la nature dans le secteur qui permet la perméabilité des utilisateurs dans les super blocs et générant un bâtiment écologique, à l’intérieur et à l’extérieur qui répond aux besoins écosystémiques du lieu.

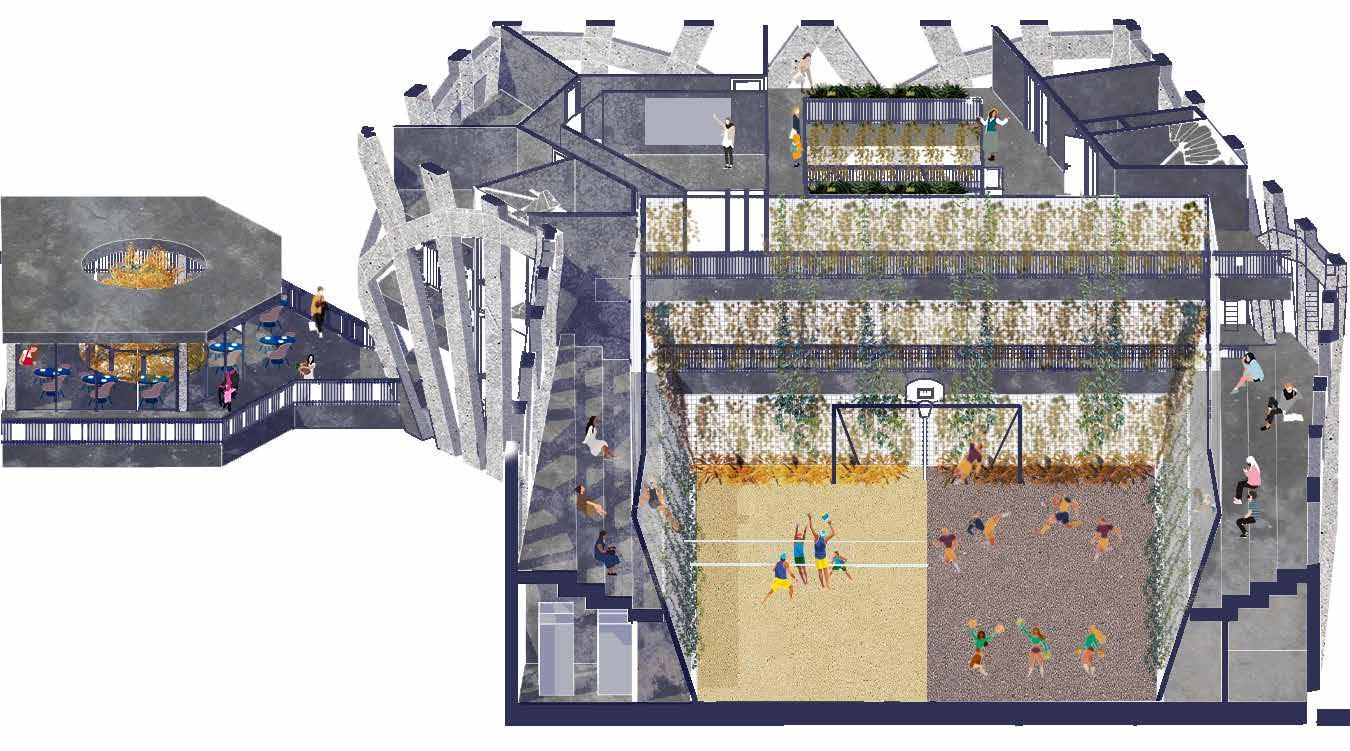

Axonométrie/ Illustration d’espaces intérieurs autour de la prévention santé avec l’activité physique

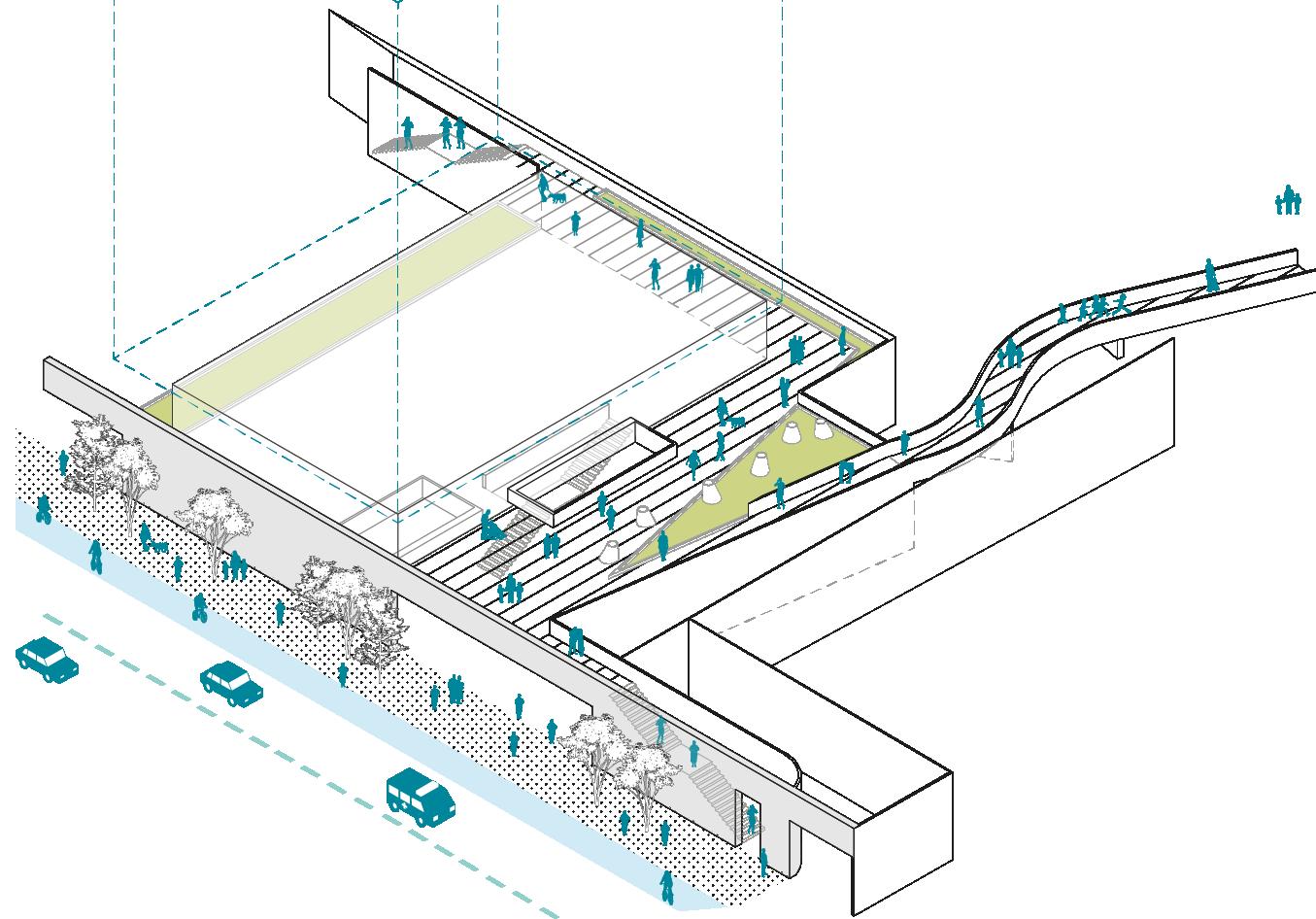

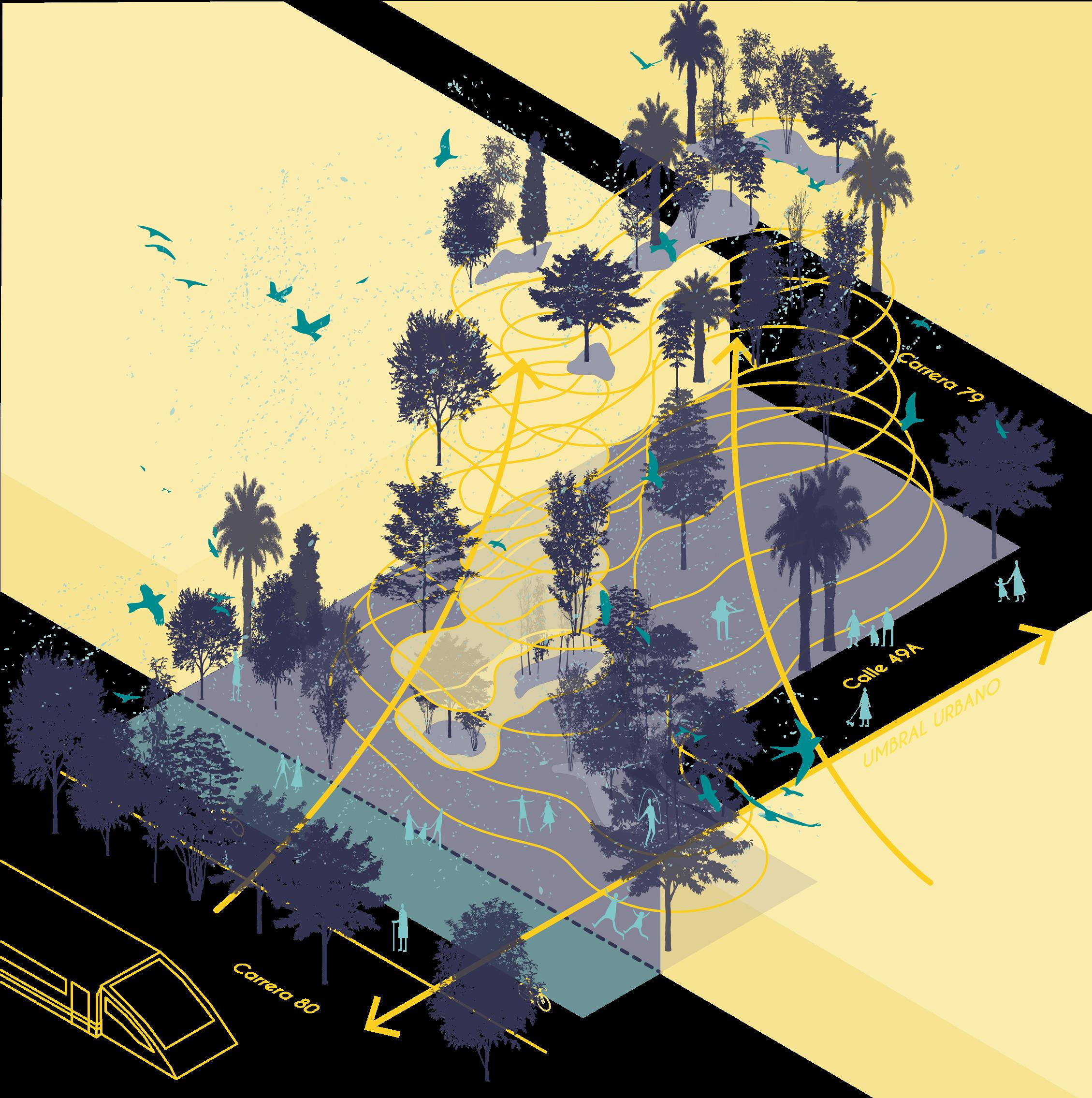

Axonométrie/ Illustration d’idée de projet : forme, implantation, liaisons et intégration du paysage dans le bâtiment. Forme paramétrée dans rhinocéros et illustration dans Illustrator

Sofía Moncada Gonzalez

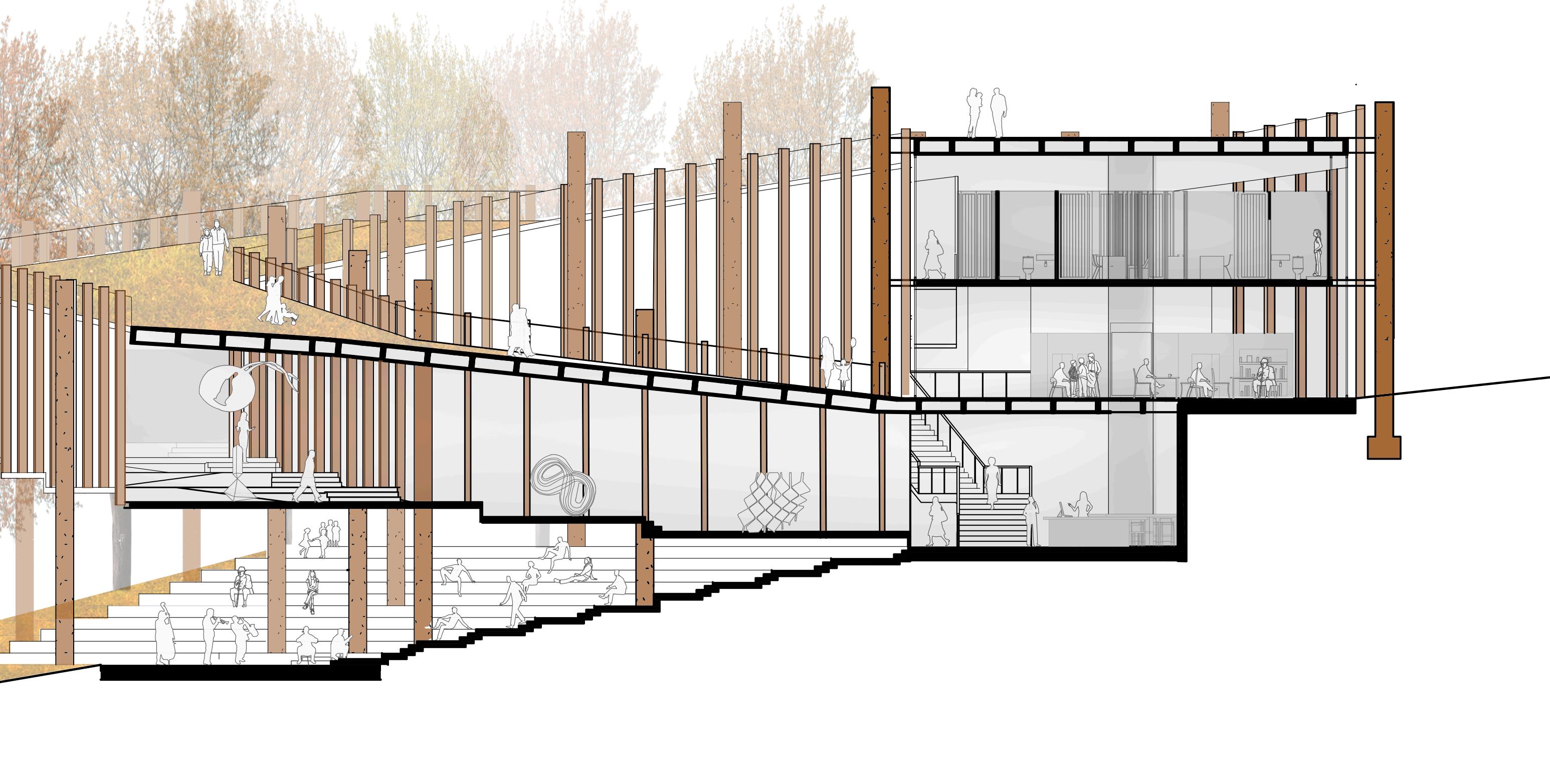

Coupe par façade/ Accès avenue 80 montrant la relation intérieur-extérieur

CIRQUE FLOTTANT

Experimentale

Éphémère

Dessin experimentale/ 2020-2

Distinction: Mention d’honneur

Participation en Presidents Medal

Maîtrises: Rhino, Photoshop, Procreate, Illustrator

http://www.presidentsmedals.com/ Entry-56821

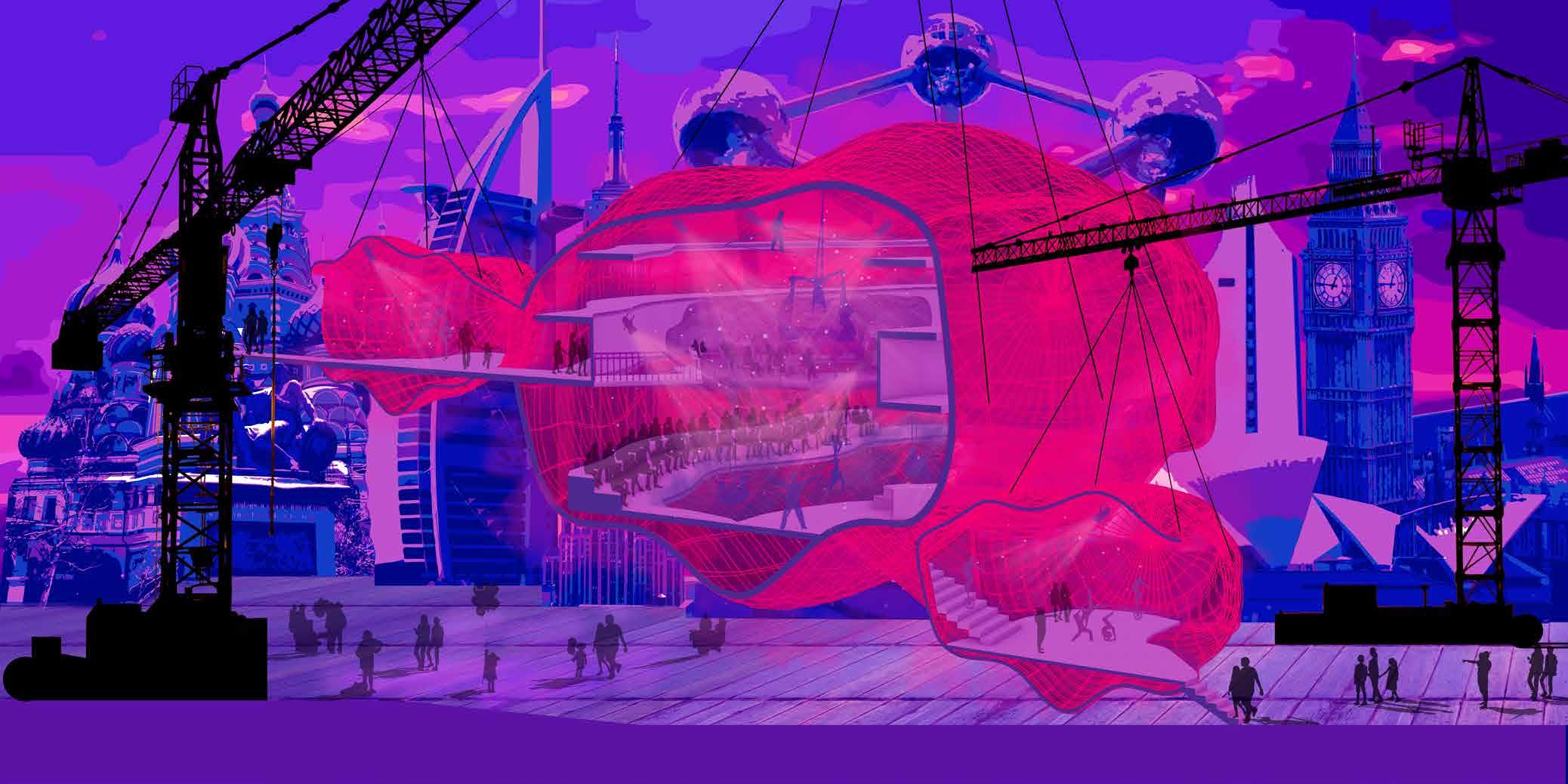

Ilustration/ Coupe et plan radicale de la peau et image de projet (modèle Rhino et Photoshop) PARTICIPANTE

Déterminer les paysages dystopiques comme point de départ pour proposer des scénarios, qui sont contextualisés en temps de pandémie, conduit à une lecture des paysages futurs encore envisagés dans la fiction. Ce qui permet de proposer un espace polyvalent adaptable à son environnement et à la programmation qui lui est proposée dans le domaine de l’événementiel temporaire. Installant son contexte de repères urbains et d’un programme de cirque, la peau flottante est capable d’accueillir et de considérer sa temporalité. Cette exploration de sa flexibilité est atteinte grâce à des dispositifs à deux et trois dimensions qui vérifient l’hypothèse. Il en vient à représenter une peau mobile comme le référent empirique, l’objet d’un avion, étant un objet purement architectural.

Ilustration/ Coupe et axonométrie de le relation siteless du projet (modèle Rhino et Photoshop)

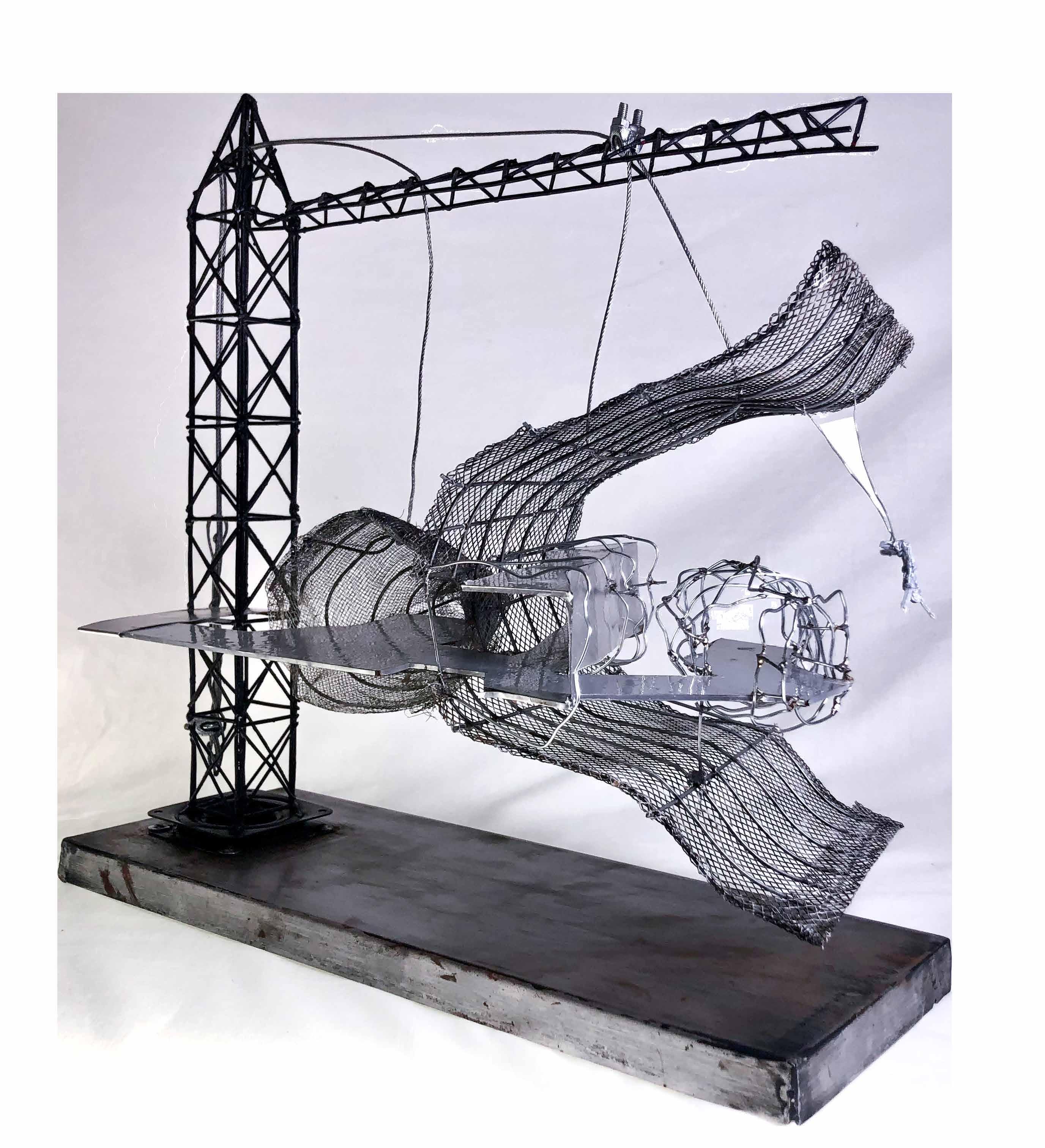

Maquette en métal/ Coupe de peau de projet en relation a le établissement de l’espace et d’extérieur

CENTRE D’ÉTUDES

ANTONIO MACHADO

Soria, España

Dessin VI - Échange/ 2019-2

Tuteur: Emilio Tuñon

Maîtrises: Revit, Photoshop, Illustrator, Sketchup, Autocad

PROJETS ACADÉMIQUES

Ilustration/ Image extérieure du centre d’étude en hiver

L’objet architectural est conçu comme l’élément chaussepied de la ville, établissant la limite urbaine avec ce naturel qui fait face au fleuve Duero. Créer une visite guidée à travers le programme d’espaces flexibles qui se comportent comme cette grotte transparente, qui se contracte et s’ouvre sur le paysage comme ce voyage constant de contemplation et d’interaction avec l’environnement naturel qui établit cette limite urbaine. Traversant le mur oriental, il se connecte à cet environnement naturel et historique qui établit des murs à différents niveaux de cette image de la limite de Soria pour le plaisir du citoyen.
