RUANG DAN FASILITAS ASD2012
Bangunan Tingkat Tinggi Shanya Jackwin 212100158 / SEMESTER 4 A.2 ||||||| ARCHITECTURE AND SUSTAINABLE DESIGN
MENYUSUN VISI, TEMA, KRITERIA PERANCANGAN SERTA PENENTUAN PROGRAM
- Studio Desain IV : Teknologi
Pembimbing : Karen Wijaya S.Ars.
LOKASI
Tapak berlokasi di Jalan Pasar Ikan No. 12, Kec. Penjaringan, Jakarta Utara. Di sekitarnya, terdapat suatu pelabuhan, pasar ikan, dan juga museum. Berdasarkan zonasi, tapak ini masuk ke dalam perumahan kepadatan sangat tinggi.
DATA LAHAN
Luas lahan : 10.000 m2
KDB : 50% = 5.000 m2
KLB : 2 = 20.000 m2
KB : 4
KDH : 30% = 3.000 m2
KTB : 55% = 5.500 m2 Site
| 12

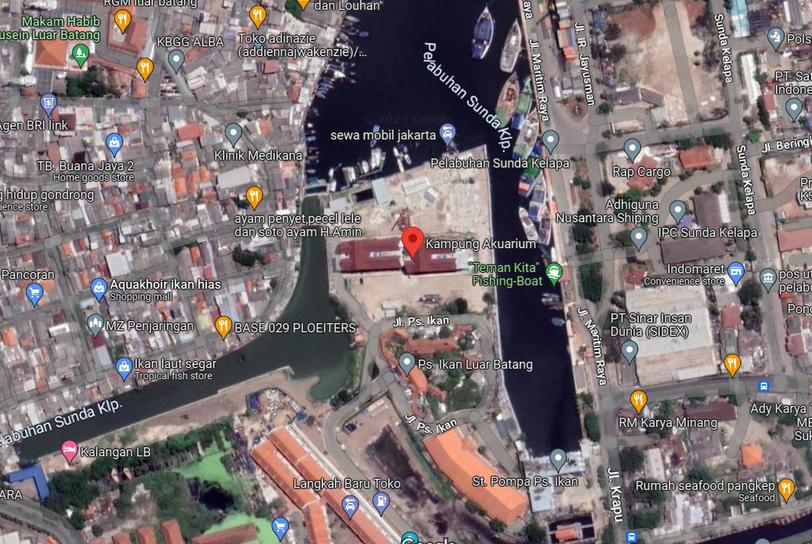

Sumber : Google Maps
Gambar satelit tapak dan sekitar.
SITE
Pelabuhan Sunda Kelapa
Pasar Ikan Luar Batang Museum Bahari

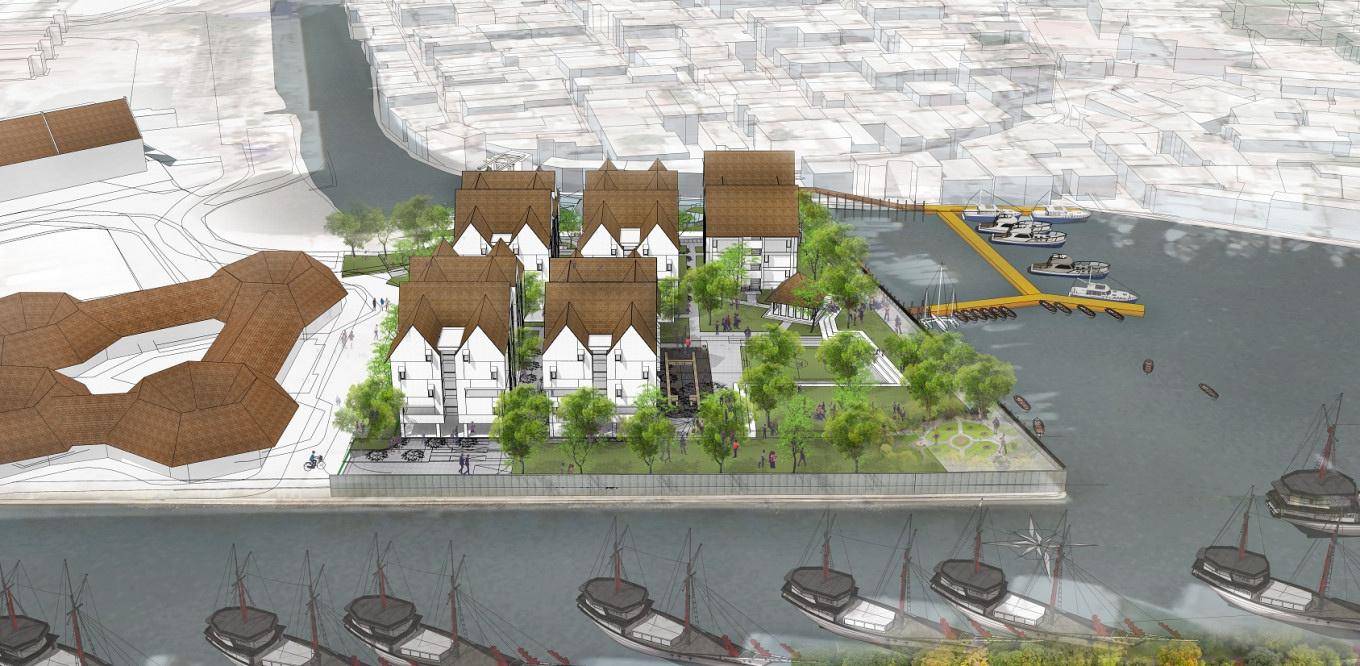

Perspektif tapak
SITE
Rusun yang mengakomodir interaksi sosial dan mendorong kesehatan serta usaha penghuninya.
COMMUNITY ECO FRIENDLY
Mengakomodir interaksi sosial (komunitas) yang sebelumnya sudah terbentuk Mendorong terbentuknya komunitas-komunitas baru yang berdampak positif untuk kemajuan bersama
Mengupayakaan terpeliharanya alam dan pengurangan dampak yang lebih parah dari pemanasan global.
Membantu menjaga bumi dengan penggunaan energi yang efisien Mendorong terciptanya kehidupan yang lebih sehat.
SUPPORTIVE
Mendukung setiap usaha dan kebutuhan para penghuni sehingga dapat memperkecil kemungkinan para penghuni rusun kembali ke permukiman kumuh lainnya
KRITERIA PERANCANGAN
PEMANFAATAN SINAR MATAHARI
Mendapatkan sinar matahari untuk berjemur, menjemur pakaian, dan pencahayaan alami
PENYEDIAAN AREA HIJAU

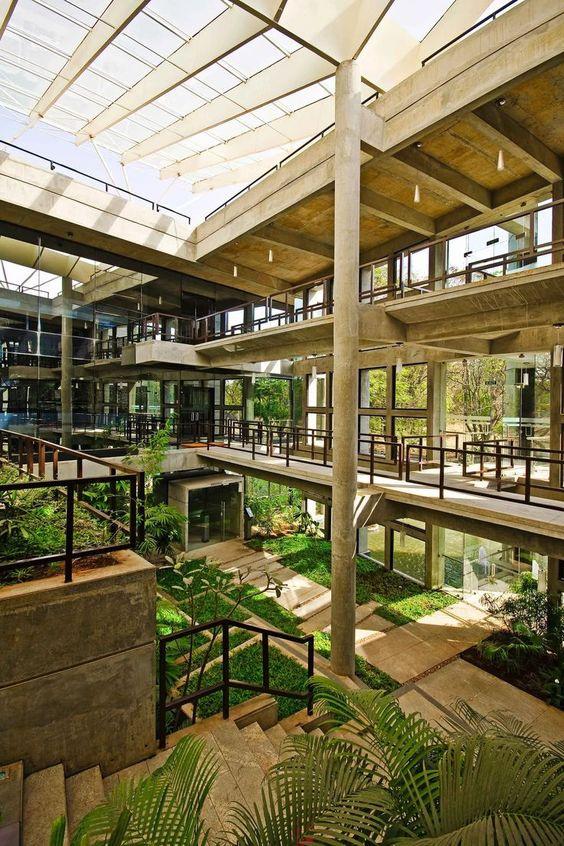

Memastikan adanya lahan terbuka hijau untuk komunitas bisa beraktivitas
PENGUDARAAN ALAMI

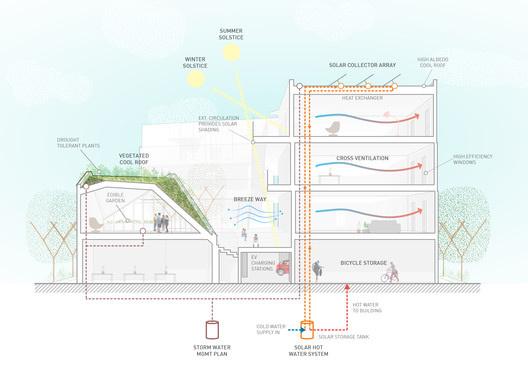

Menerapkan cross ventilation untuk mengurangi kebutuhan pendingin udara.
PENYEDIAAN AREA DAGANG

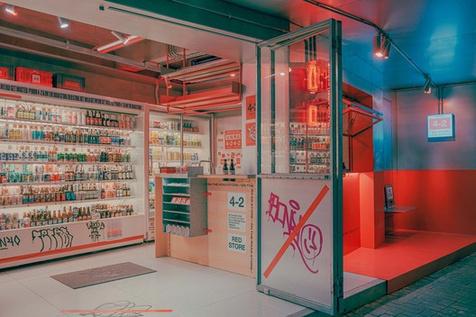

Menyediakan tempat untuk mendukung usaha transaksi jual beli
The spruce / Leticia Almeida
VISI
TEMA
DESIGN VISION STATEMENT
RIGI Design Visi, Tema, Kriteria Perancangan | 13

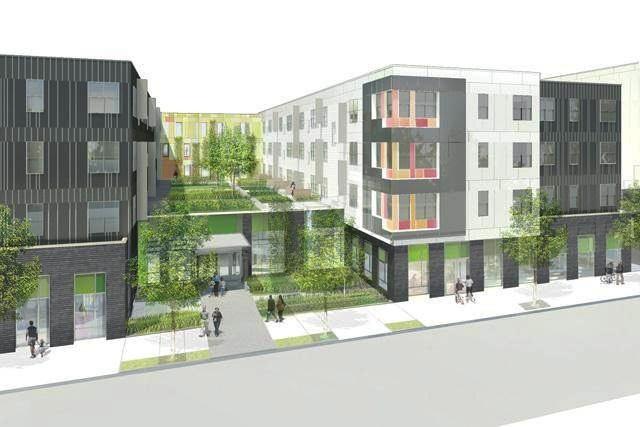

Lorcan O’Herlihy Architects
PEMBAGIAN RUANG UNIT TIPE 27
Semi Privat
Privat
KETERANGAN
Bangunan rumah direncanakan dengan fungsi sebagai unit hunian bagi para warga kampung akuarium, yang terdiri dari 4 (empat) lantai unit hunian
Ada 2 tipe hunian yang disediakan, yaitu :
Tipe 27
Tipe 36
Unit tipe 27 ini dikhususkan untuk seseorang yang tinggal sendiri sehingga kamar tidur yang disediakan berjumlah 1 saja.
JENIS RUANG STANDAR (m²) JUMLAH LUAS (m²) R. Serba Guna 9 1 9 R Tidur 9 1 9 Dapur 4 1 4 Kamar Mandi 2.25 1 2.25 Jemur 3 1 3 R. Serba Guna R Tidur Dapur Kamar Mandi Jemur Entrance Unit tipe 27 | 14
Total Luas : 27.25 m² PROGRAM RUANG UNIT TIPE 27
PROGRAM RUANG UNIT TIPE 36
KETERANGAN
Unit tipe 36 dikhususkan untuk keluarga kecil sehingga kamar tidur yang disediakan berjumlah 2
Hunian tipe ini dibuat lebih banyak daripada tipe 27 karena para penghuni berpenghasilan rendah cenderung sudah menikah dan memiliki anak (berkeluarga)
JENIS RUANG STANDAR (m²) JUMLAH LUAS (m²) R. Serba Guna 9 1 9 R Tidur 1 9 1 9 R. Tidur 2 6 1 7 Dapur 4 1 6 Kamar Mandi 225 1 225 Jemur 3 1 3 Total Luas : 36.25 m²
R Tidur 2
Kamar Mandi Jemur Entrance
R. Serba Guna
Dapur
PEMBAGIAN RUANG UNIT TIPE 36
Unit Tipe 36 | 15 Semi Privat Privat
R. Tidur 1
PROGRAM RUANG MASSA BANGUNAN UTAMA
No LANTAI PROGRAM RUANG JUM. LUAS LUAS TOTAL KAPASITAS / RUANG 1 DASAR Lobby Utama Hunian khusus Difable Ruang bersama Toilet komunal Kantor Pengelola Kios dagang Musholla Klinik Ruang MEP Gudang 1 2 1 2 1 4 1 1 1 1 20 m² 36 m² 25 m² 20 m² 20 m² 50 m² 20 m² 35 m² 20 m² 9 m² 20 m² 72 m² 25 m² 40 m² 20 m² 200 m² 20 m² 35 m² 20 m² 9 m² 20 orang 2 orang 20 orang 10 orang 6 - 15 orang 1 - 2 orang 20 orang 10 orang 4 orang 2 orang 2 LANTAI TYPICAL (lantai 2 sampai dengan 4) Hunian Tipe 27 dan 36 Ruang Bersama Kios dagang 13 1 1 27.25 dan 36.25 m² 25 m² 9 m² 354.25 dan 471.25 m² 25 m² 9 m² 1 - 4 orang 20 orang 1-2 orang NAMA FASILITAS JUM. LUAS LUAS TOTAL KAPASITAS / RUANG Penyimpanan Ikan 1 ruang 15 m² 15 m² 10-15 orang Masjid 1 bangunan 120 m² 120 m² 60 - 80 orang (Tipe 27) 27.25 m² x 100 unit = 2.725 m² (Tipe 36) 36.25 m² x 150 unit = 5.437,5m² 8.162,5 m²
Program Ruang Massa Bangunan Utama | 16 FASILITAS TAMBAHAN Jumlah Luas Total : 1320.5 m² Jumlah Luas Total : 135 m² PERHTIUNGAN LUAS SELURUH UNIT HUNIAN
