ANALISIS TAPAK DAN PENGEMBANGAN KONSEP RANCANGAN ASD2012 - Studio Desain IV : Teknologi Bangunan Tingkat Tinggi Shanya Jackwin 212100158 / SEMESTER 4 A.3 ||||||| ARCHITECTURE AND SUSTAINABLE DESIGN
Pembimbing : Karen Wijaya S.Ars.
ANALISIS TAPAK
Jl. Ps. Ikan No.12, RT.11/RW.4, Penjaringan, Kec. Penjaringan, Jkt Utara, Daerah Khusus Ibukota Jakarta, 14440

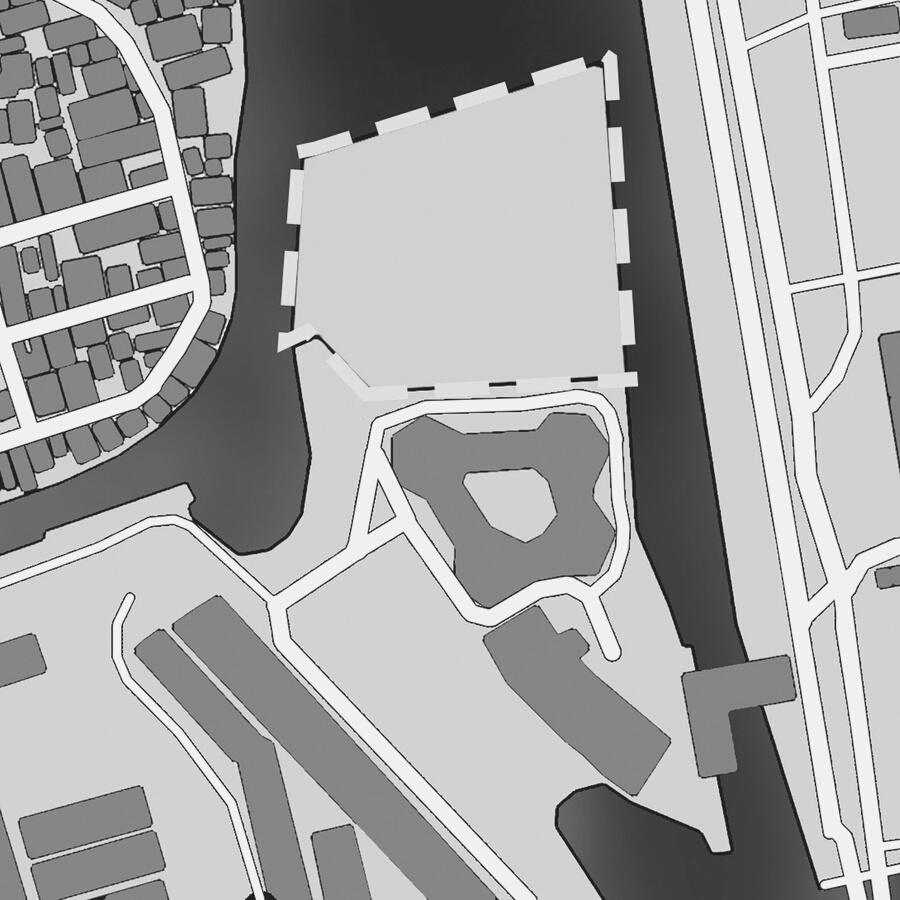

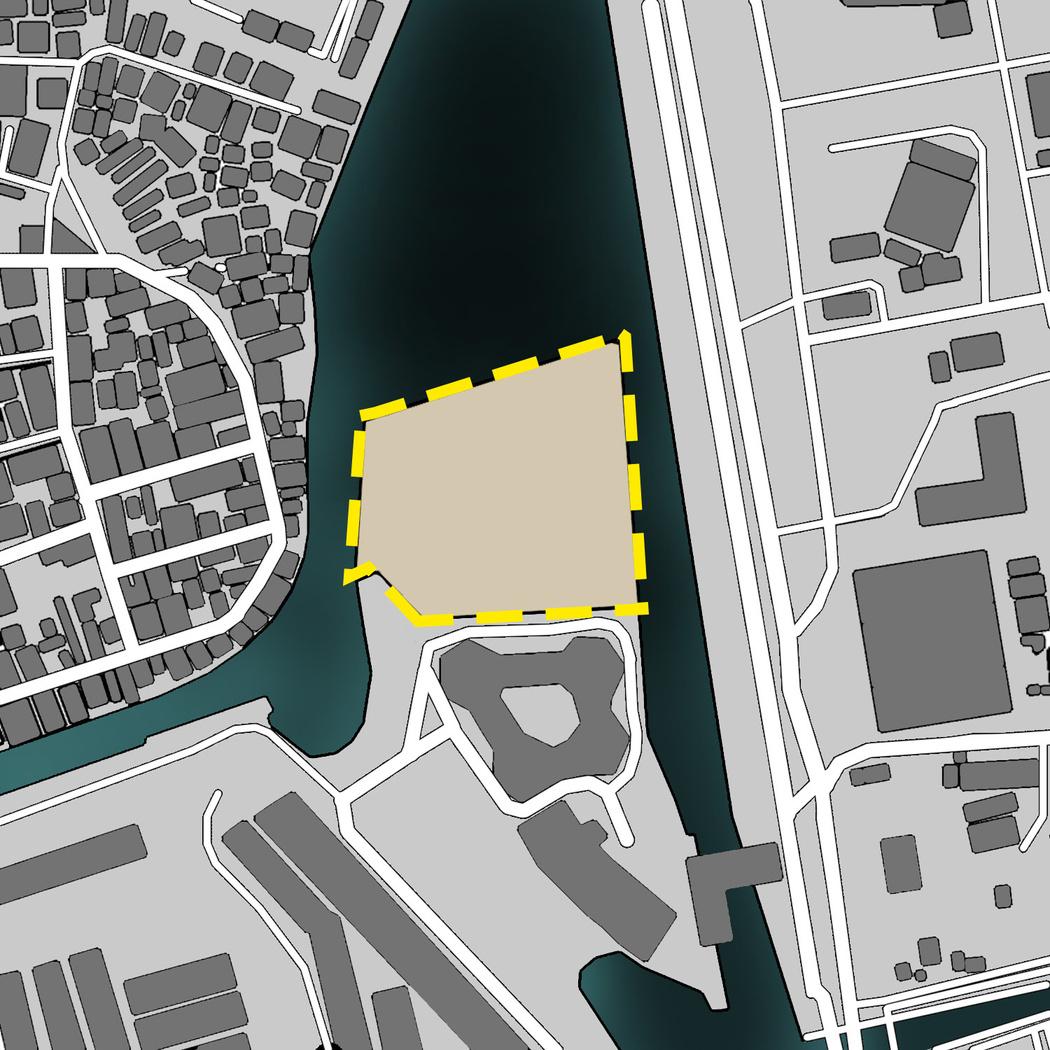

LOKASI DAN EKSISTING
1

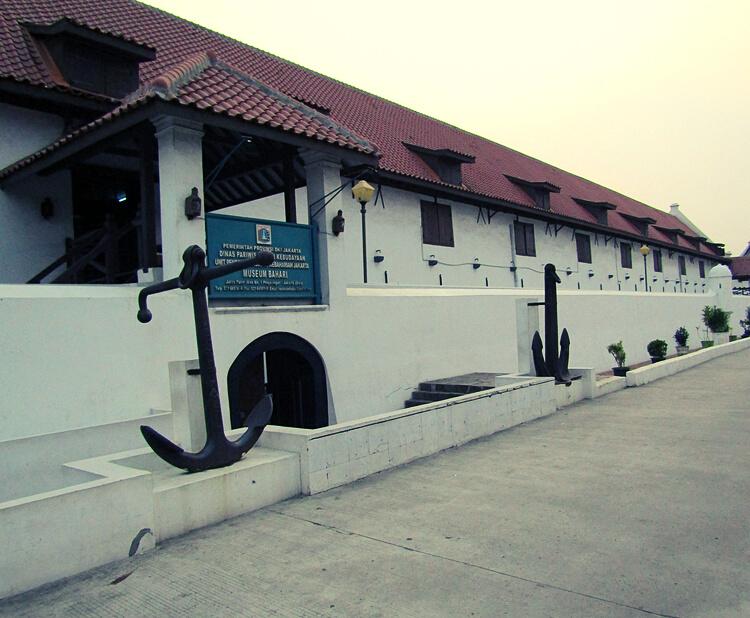

Perspektif dari depan Museum Bahari | Sumber : brilionet 1

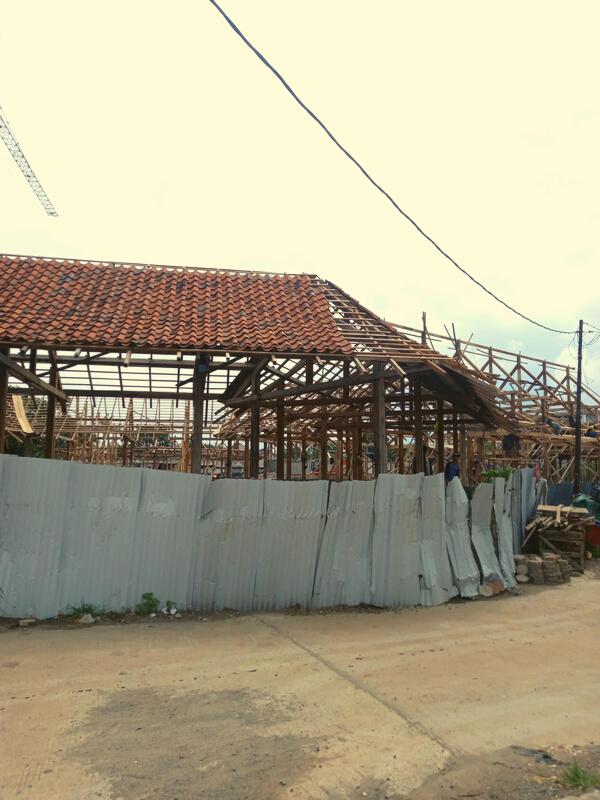

2. Rekonstruksi Pasar Ikan Luar Batang | Sumber : dokumentasi ASD 2021

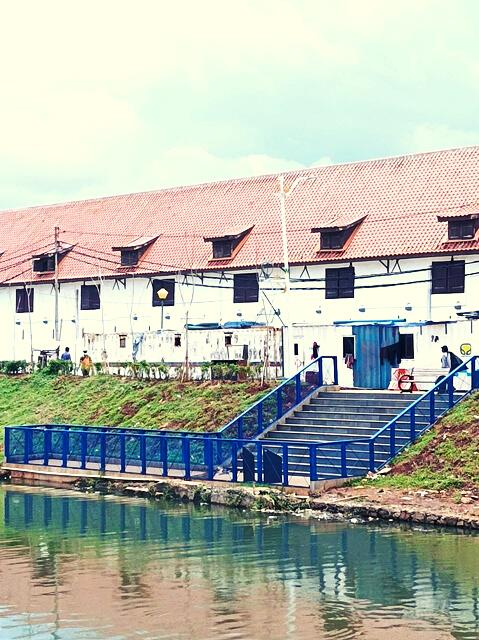

3 Perspektif tanggul air dekat Tapak | Sumber : dokumentasi ASD 2021

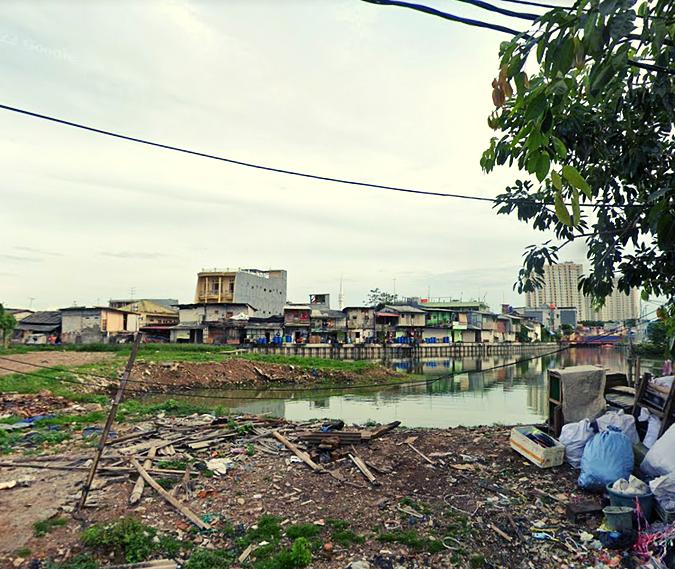

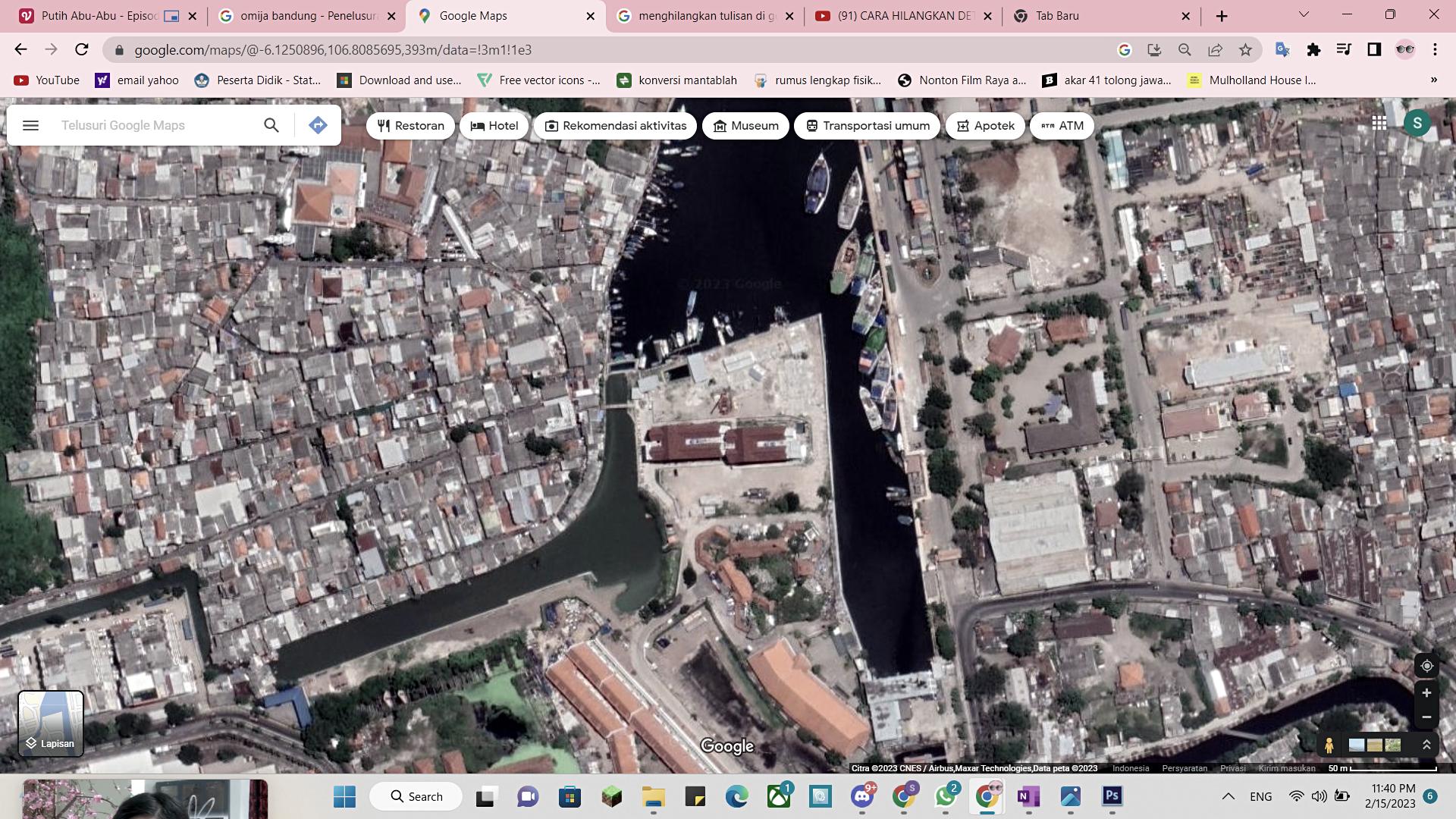

4. Permukiman warga di seberang tapak | Sumber : Google Maps

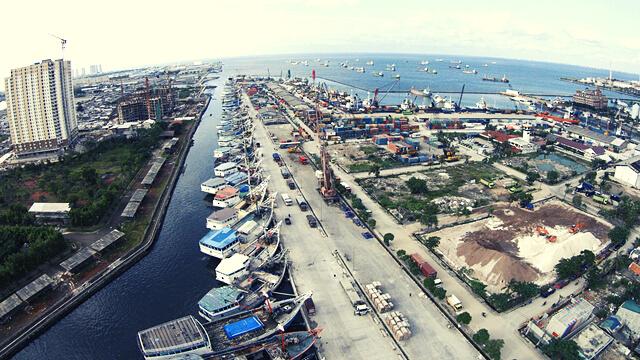

5 Perspektif Pelabuhan Sunda Kelapa | Sumber : Globuzzer
2 3 4 5
Lokasi dan Eksisting Tapak | 18
ANALISIS TAPAK
IKLIM TROPIS ANGIN
SIRKULASI KAWASAN
Jalur kendaraan ini diperuntukkan untuk kendaraan beroda dua dan 4 serta mendorong disediakannya lahan parkir dan zoning untuk tapak.
Jalur pedestrian ini diperuntukkan untuk pejalan kaki sehingga dapat mendorong adanya area jual beli atau aktivitas lain yang lebih aman.
Jalur Kendaraan
Jalur Pedestrian
KETERANGAN
Jalan di kawasan ini terbagi menjadi jalur kendaraan dan pedestrian.
Sirkulasi Kawasan | 19
Jalan untuk memasuki tapak tergolong cukup luas sehingga mendukung adanya jalur bolak-balik.

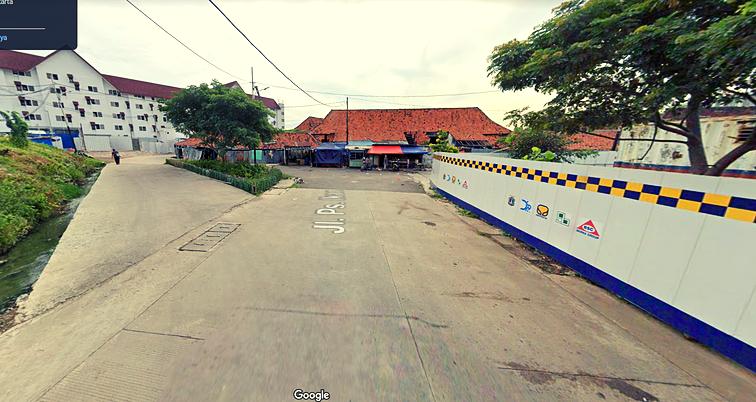

Perspektif Jalan Pasar Ikan | Sumber : Google Maps

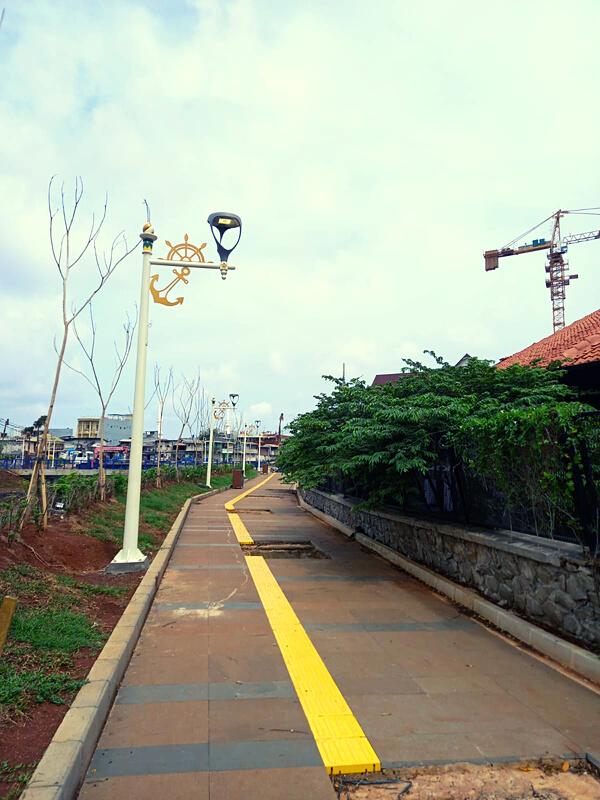

Perspektif Jalur Pedestrian | Sumber : Dokumentasi ASD 2021
ANALISIS TAPAK
ORIENTASI, KEBISINGAN, MATAHARI, DAN ANGIN
IKLIM TROPIS BASAH
Tropis Basah merupakan iklim yang :
KETERANGAN
Noise / Kebisingan
Angin
Matahari
THREATS
CURAH HUJAN TINGGI
SUHU UDARA YANG PANAS
KELEMBAPAN UDARA YANG TINGGI S
Akses masuk ke dalam tapak ini mudah karena dekat dengan jalan.
Anginnya cukup kencang sehingga memberi kesan sejuk meskipun cuacanya panas.
Jarak pencapaian ke tempat kerja (Pasar Ikan dan Laut) cukup singkat sehingga tidak menimbulkan kemacetan.
Kurang ada vegetasi
Berdasarkan analisis tapak, rusun memiliki peluang tambahan sebagai :
Tempat wisata, Tempat beribadah (masjid), Tempat dagang (transaksi jual beli), Tempat kuliner, dan Area perkebunan
Naiknya permukaan air akan menyebabkan banjir. Ancaman penurunan tanah
Lokasi dan Eksisting Tapak | 20
TRENGTH
WEAKNESS
OPPORTUNITY
ANALISIS PENGGUNA
NELAYAN
Jenis kelamin : Pria
Jam kerja : malam s/d siang hari
PEDAGANG
Jenis kelamin : Pria dan wanita
Jam kerja : pagi s/d malam hari
Berdasarkan analisis para pengguna yang akan menghuni, rumah susun akan difasilitasi :
IBU RUMAH TANGGA
Jenis kelamin : Wanita
Jam kerja : pagi s/d sore hari
LANSIA ATAU DIFABEL
Jenis kelamin : Pria dan wanita
Jam beraktivitas : pagi s/d sore hari
Penyimpanan hasil kerja para nelayan beserta pengolahannya, Tempat berdagang untuk para penghuni menambah pendapatan, Ruang komunal, Unit rumah untuk lansia atau difabel, Area bermain anak, dan Area parkir kendaraan.
ANAK-ANAK
Jenis kelamin : Laki-laki dan perempuan
Jam beraktivitas : pagi s/d sore hari
SUPIR
Jenis kelamin : Pria
Jam kerja : pagi s/d malam hari
Analisis Pengguna | 21
KONSEP RANCANGAN
COMMUNITY ECO FRIENDLY

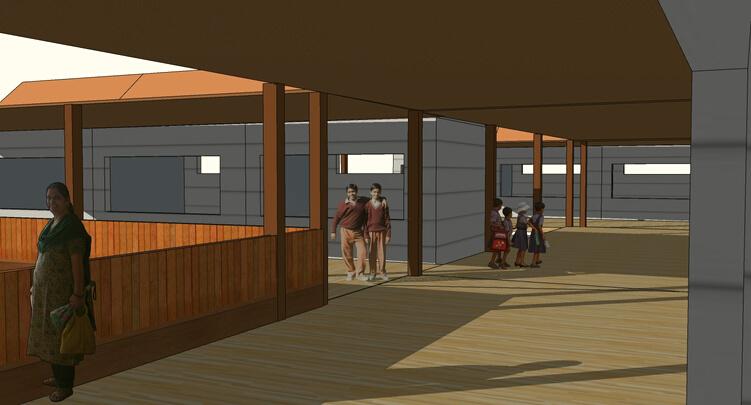

Wide Corridor
Melebarkan koridor untuk mengakomodir interaksi sosial, serta pencahayaan alami dan ventilasi yang memadai.

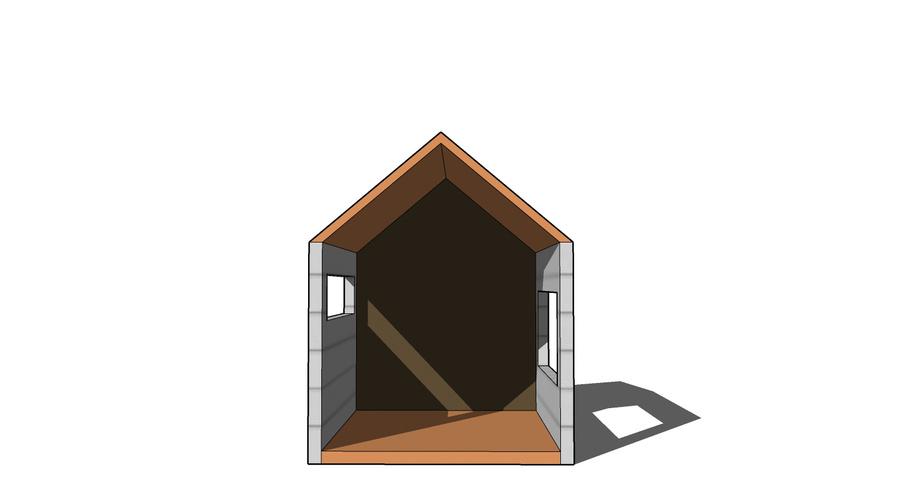

Cross Ventilation
Cross ventilation membuat udara dapat keluar-masuk ruangan sehingga kualitasnya bersih dan sehat untuk para penghuninya.

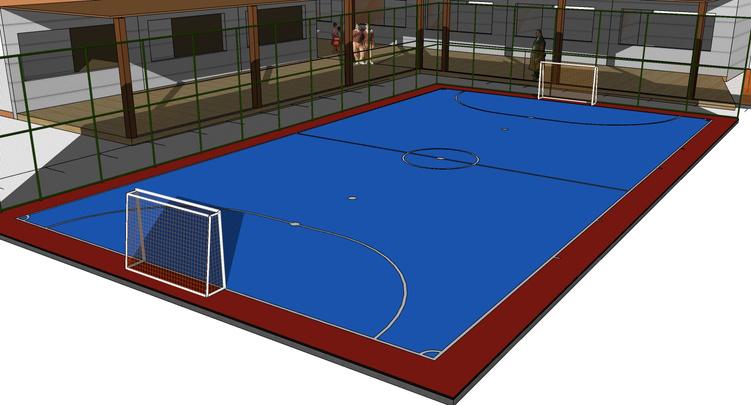

Area komunal (ruang serbaguna dan lapangan)
Area komunal akan mendorong terbentuknya suatu aktivitas bersama sehingga komunitas dapat berkembang.

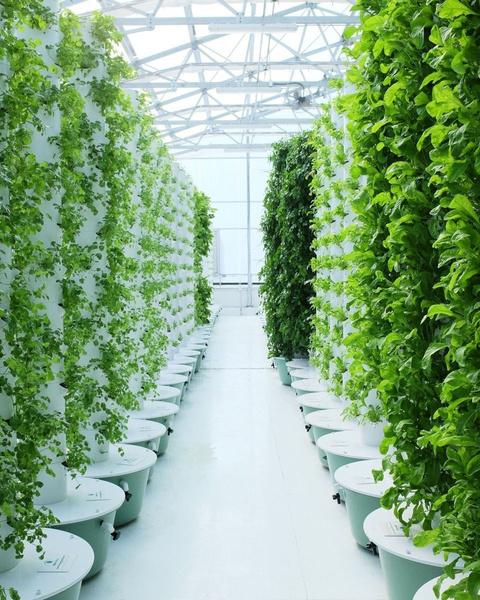

Urban Farming
Urban farming berguna untuk mempertahankan lahan hijau agak kualitas udara semakin membaik, serta sebagai sumber pangan tambahan bagi para penghuni
Konsep Rancangan | 22
KONSEP RANCANGAN
SUPPORTIVE

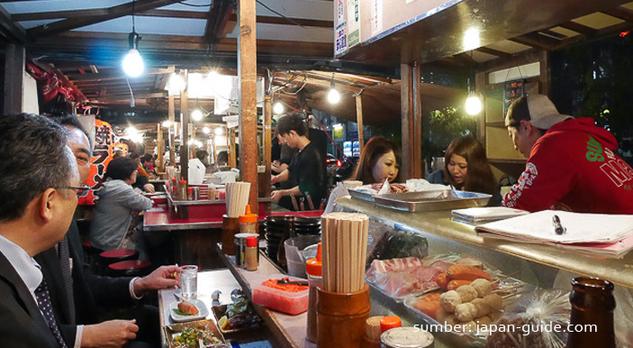

Restoran
Restoran ini sebagai bentuk support terhadap penghuni agar dapat menambah penghasilan sekaligus merupakan pemanfaatan sumber daya pangan lokal.

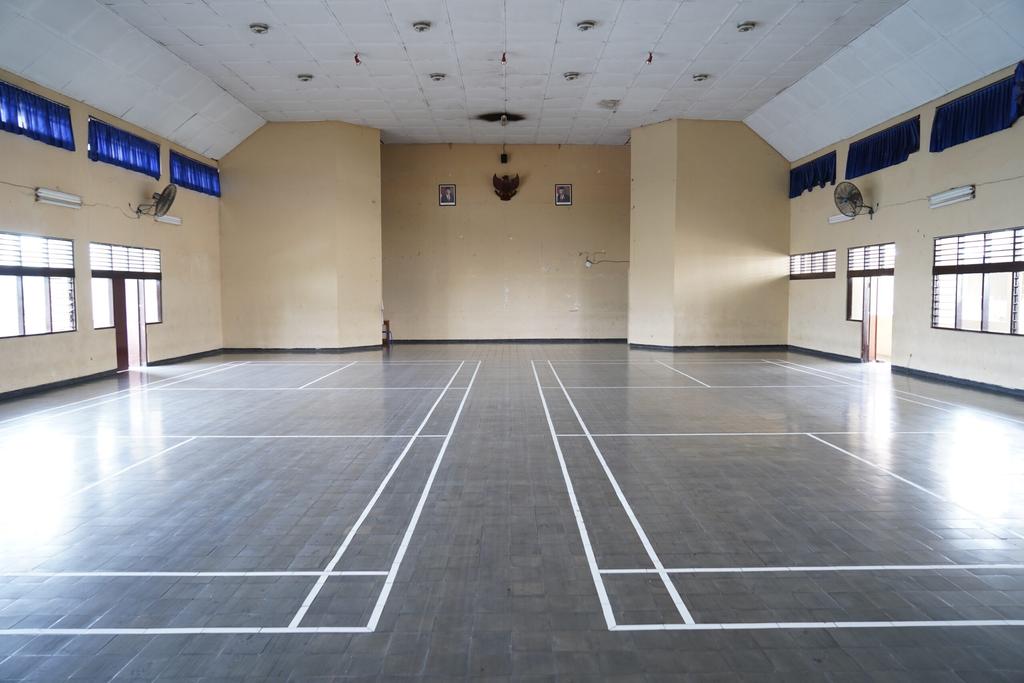

Multifungsi area
Area ini berguna untuk penghuni bisa memiliki relasi dan kegiatan yang mendotong kesehatan sosial dan fisik. Sebagai contoh, yaitu senam pagi untuk ibu-ibu dan lomba-lomba untuk acara hari kemerdekaan.

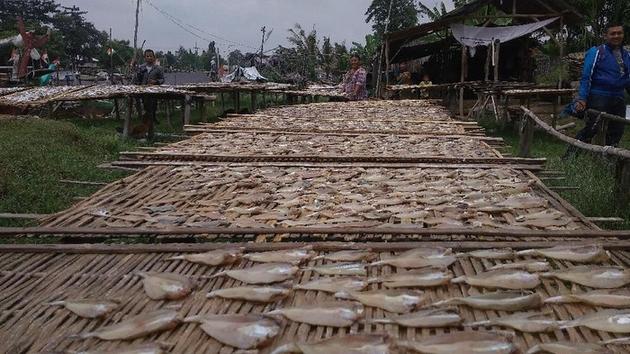

Penyimpanan, pengeringan, dan pengolahan Ikan
Rumah susun ini juga mendukung pekerjaan para penghuni yang mayoritas adalah nelayan dengan menyediakan tempat untuk mereka dapat menyimpan, mengolah, dan mengeringkan ikan.
| 23
Konsep Rancangan

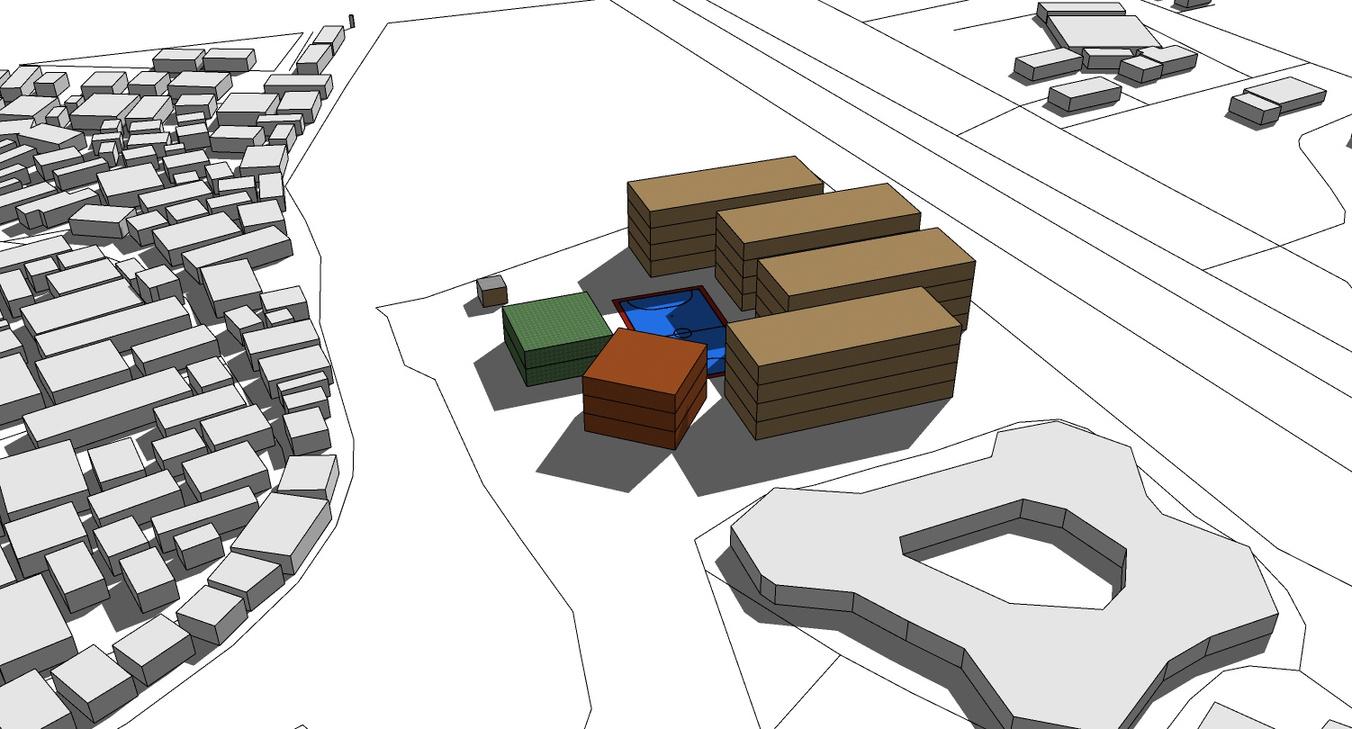

KONSEP RANCANGAN - Gubahan Massa
PENYIMPANAN IKAN BESERTA
PENGOLAHAN DAN PENGERINGAN
AREA KOMUNAL
MASJID
AREA KOMERSIAL
Gubahan massa tersebut berorientasi pada lapangan sebagai area komunal. Hal ini dikarenakan agar penghuni bisa tetap punya aktivitas bersama yang positif untuk kesehatan dan sosial mereka. Di sebelah kiri terdapat jalan yang memungkinkan penduduk sekitar beribadah di masjid, serta berkunjung ke area komersial.
Konsep Rancangan | 24
RUMAH SUSUN
