URBANISMO II

UNIVERSIDAD TECNOLÒGICA DEL PERÙ

INTEGRANTES:

-ROBINSON GABRIEL CHINCHAY PALACIOS

DOCENTE Arq. VICTOR JAIR LEON PANTA

-JULIO DIOSES DIOSES

-GIUSSEPEE ROBLES AGUIRRE

-KASSANDRA ARABELA CAMPOS GARCÍA

PIURA-2022

URBANISMO II

-MARTIN DANIEL RUESTA PALACIOS

DIAGNOSTICO UBICACIÓN

perú

américa del sur

ANALISIS DE SITIO

las vegas

piura

VIAS PRINCIPALES

establecimiento de salud I-2

educación

PLANO DE CATASTRO ACTUAL

VÍA PANAMERICANA NORTE (PAVIMENTADA)

VÍA PRINCIPAL (SIN PAVIMENTAR)

VÍAS SECUNDARIAS (SIN PAVIMENTAR)

USO DE SUELOS

iglesia

I. e. n1551 la vegas

EQUIPAMIENTO URBANO tipo de suelo TOTALIDAD: ARENOSO

cementerio constituyen fragmentos sueltos de rocas y minerales de muy pequeño tamaño, poseen muy poca materia orgánica en comparación y son poco capaces de retener el agua

POBLACION:

51% hombres

49% mujeres

1. EDUACIÓN:

3. RECREACIÓN

2. SALUD:

4. COMERCIO

5. OTROS USOS

EVIDENCIA

1

2

3

4

INTEGRANTES: -ROBINSON GABRIEL CHINCHAY PALACIOS -MARTIN DANIEL RUESTA PALACIOS -KASSANDRA ARABELA CAMPOS GARCÍA -GIUSSEPEE ROBLES AGUIRRE -JULIO DIOSES DIOSES

5

CURSO: URBANISMO II

6

7

TAC 2- URBANISMO

L-01

LAS VEGAS

CRITERIOS DE DISEÑO URBANO

ESTRATEGIA DE DISEÑO URBANO

DOCENTE: ARQ. VICTOR JAIR LEON PANTA

INTEGRANTES: -ROBINSON GABRIEL CHINCHAY PALACIOS -MARTIN DANIEL RUESTA PALACIOS -KASSANDRA ARABELA CAMPOS GARCÍA -GIUSSEPEE ROBLES AGUIRRE -JULIO DIOSES DIOSES

CURSO: URBANISMO II

TAC 2- URBANISMO

L-02

IDENTIFICACION DE COMPONENTES Y CRITERIOS DE DISEÑO URBANO RNE(DISEÑO DE VIAS)

LAS VEGAS

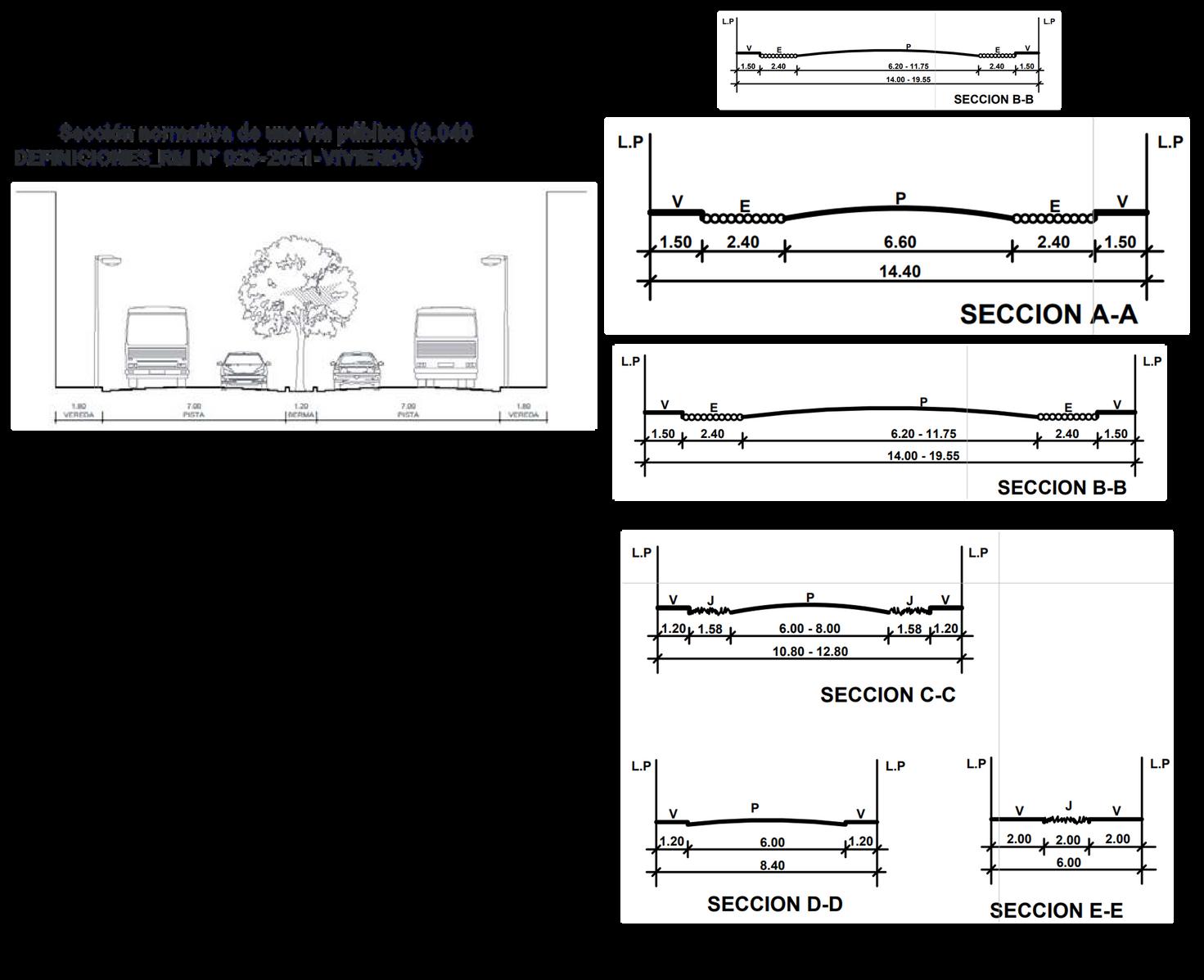

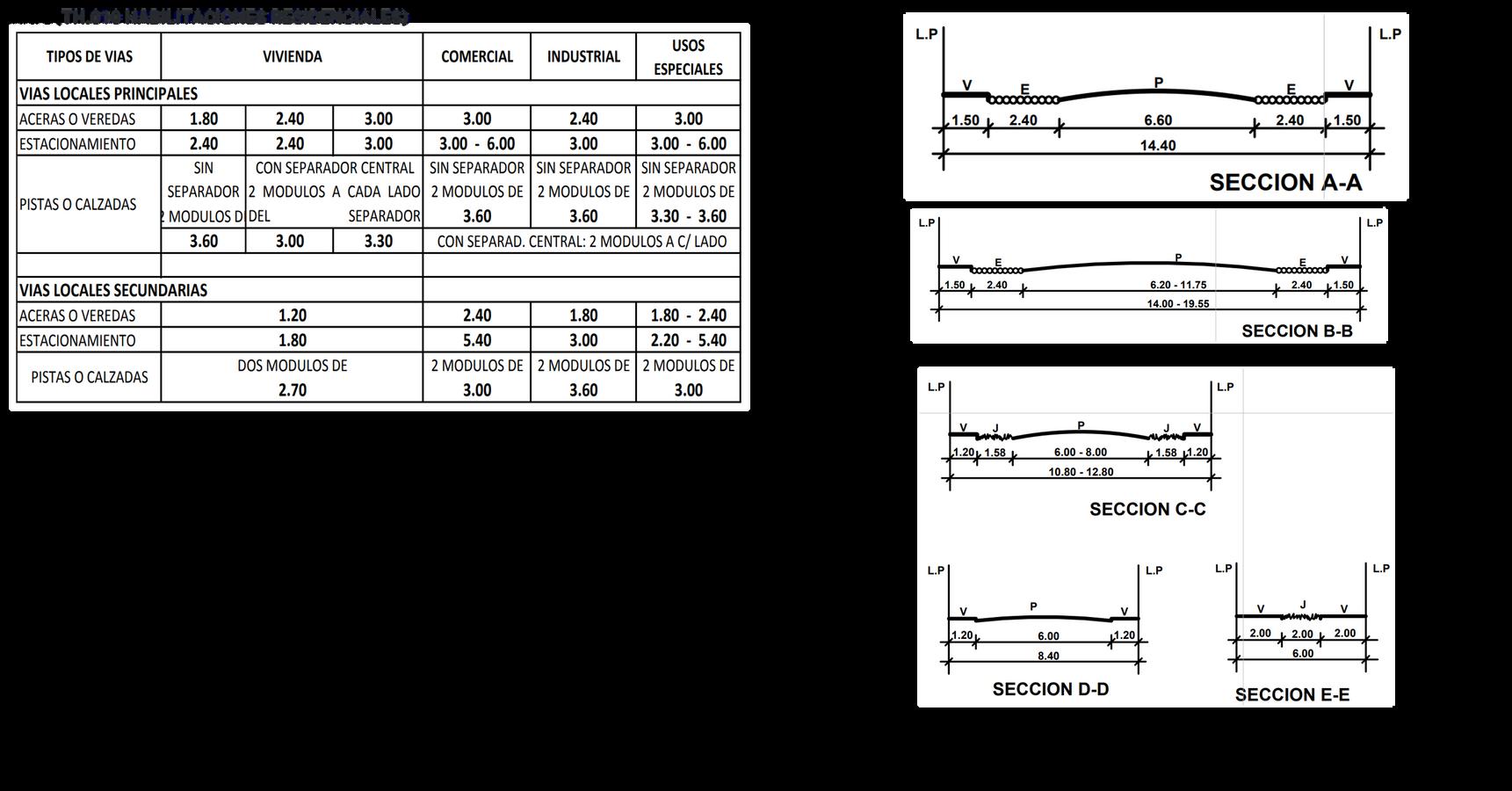

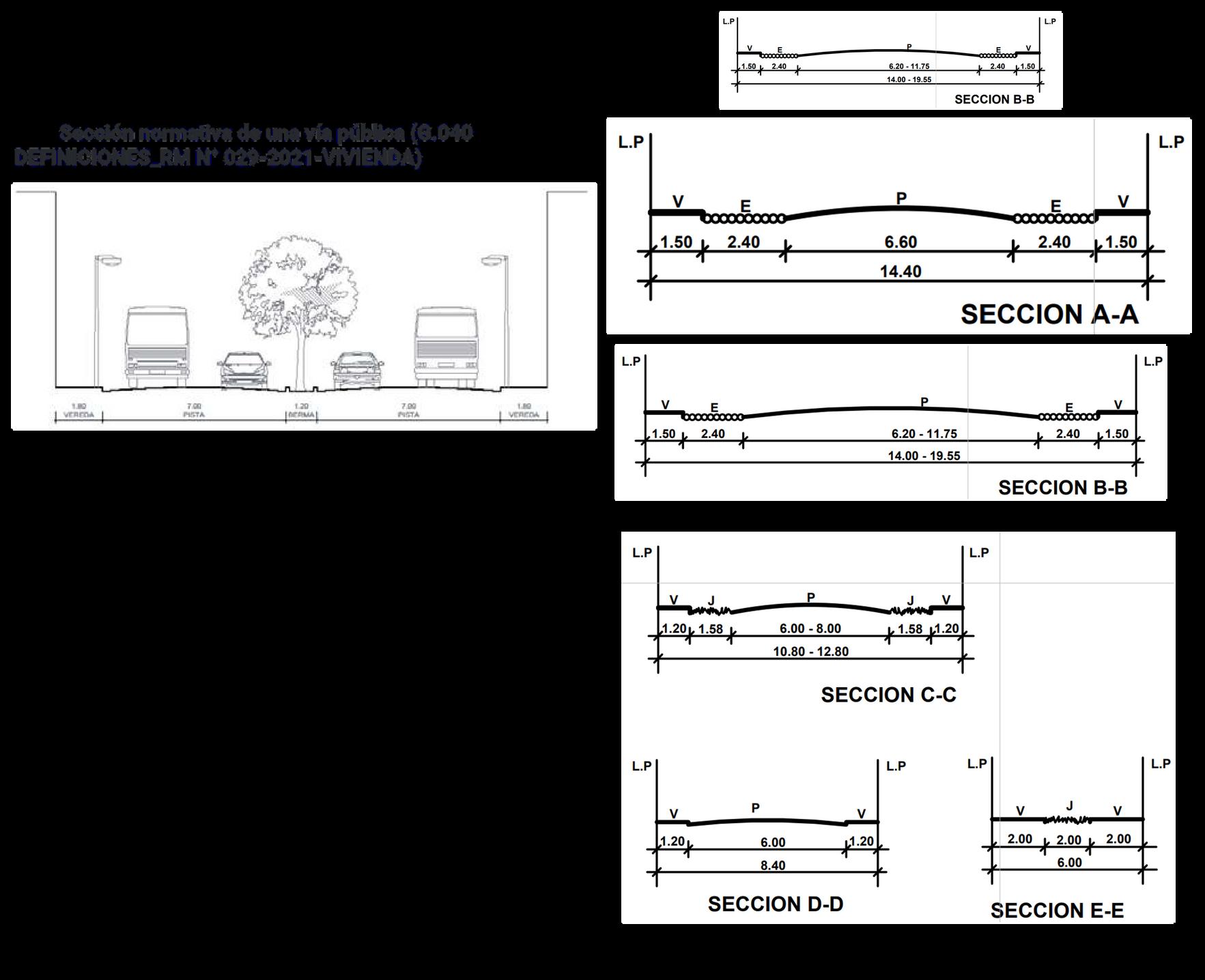

RNE: Sección normativa de una vía pública (G.040 DEFINICIONES_RM N° 029-2021VIVIENDA)

DOCENTE: ARQ. VICTOR JAIR LEON PANTA

INTEGRANTES: -ROBINSON GABRIEL CHINCHAY PALACIOS -MARTIN DANIEL RUESTA PALACIOS -KASSANDRA ARABELA CAMPOS GARCÍA -GIUSSEPEE ROBLES AGUIRRE -JULIO DIOSES DIOSES

CURSO: URBANISMO II

TAC 2- URBANISMO

L-03

IDENTIFICACION DE COMPONENTES Y MOBILIARIO URBANO Y CRITERIOS DE DISEÑO URBANO SEÑALIZACION (RNE) NORMA GH. 020

El mobiliario urbano que corresponde proveer al habilitador

CAPITULO VI ANÁLISIS ZONA LAS VEGAS

MOBILIARIO RNE

ARTÍCULO 43

LAS VEGAS

- El mobiliario urbano que corresponde proveer al habilitador, está compuesto por: luminarias, basureros, bancas, hidrantes contra incendios, y elementos de señalización. casetas de vigilantes, puestos comerciales, papeleras, cabinas telefónicas, paraderos, servicios higiénicos, jardineras, letreros con nombres de calles, placas informativas, carteleras, mapas urbanos, bancas, juegos infantiles, semáforos vehiculares y peatonales.

-En la zona solo se encontró el siguiente mobiliario: luminarias señalización (nombre de la zona) Puestos comerciales(viviendas) Paraderos(Mototaxi) Juegos infantiles (Mobiliario Recreativo)

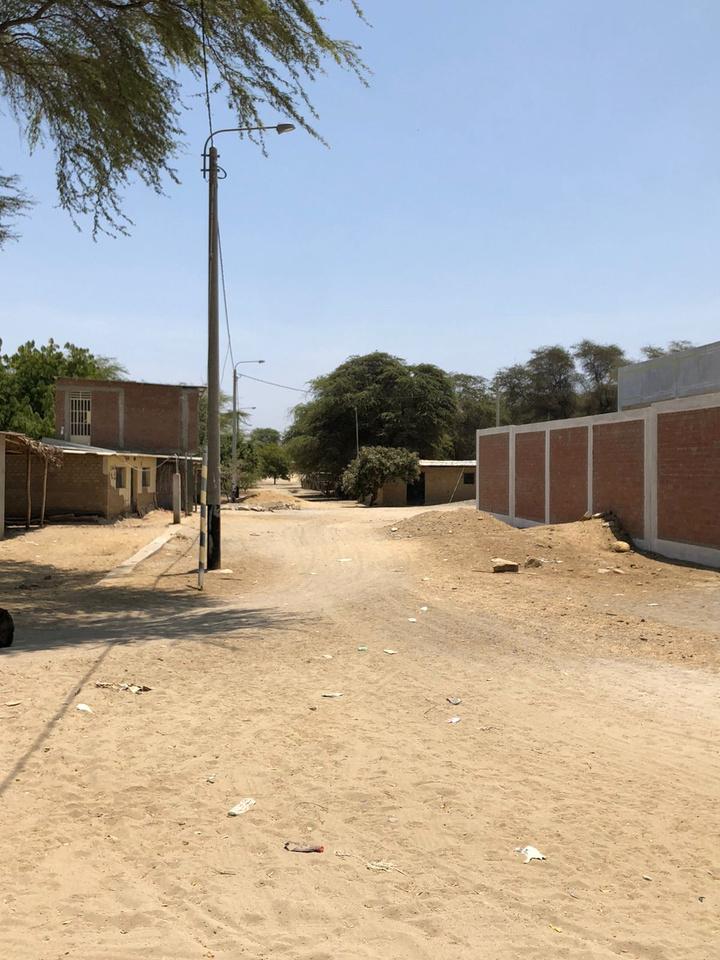

FOTOS DE TERRENO: EN LA VISITA DE CAMPO SE IDENTIFICARON LOS SIGUIENTES MOBILIARIOS

PRESENCIA DE LUMINARIAS EN CALLES

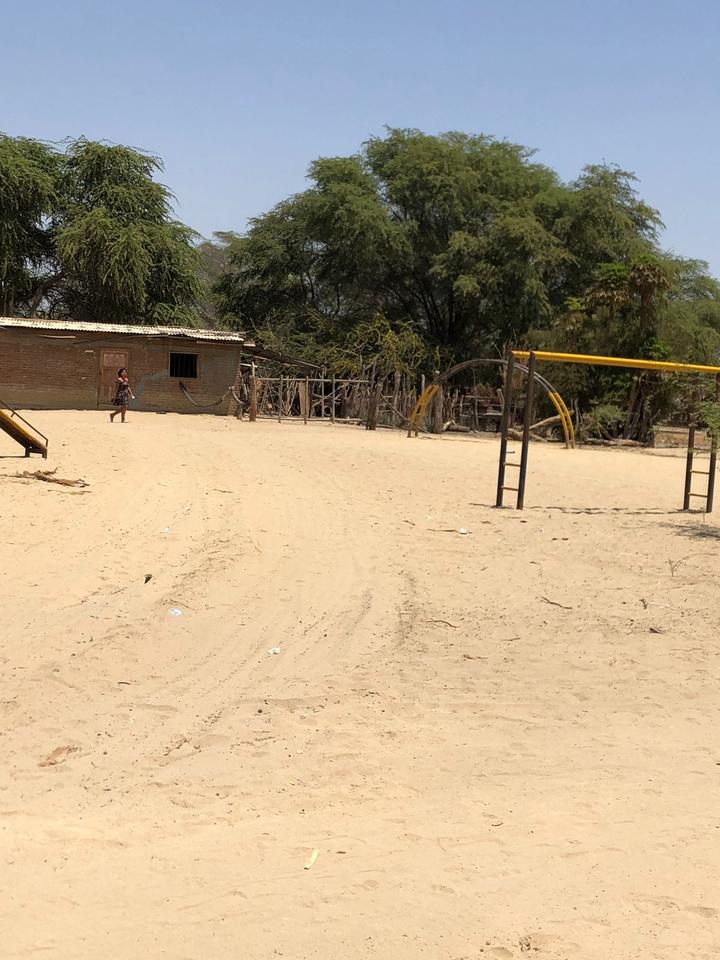

PRESENCIA DE MOBILIARIO RECREATIVO

- En cada batería de mas de tres teléfonos públicos, por lo menos uno de ellos deberá ser accesible a personas con discapacidad y estar claramente señalizado, donde el elemento más alto manipulable deberá estar a una altura máxima de 1.30m.

Soportes Verticales

Los soportes verticales de señales y semáforos deberán tener una sección circular y deberán colocarse al borde exterior de la vereda.

Semáforos Sonoros

Cuando se instalen semáforos sonoros, éstos deberán emitir una señal indicadora del tiempo disponible para el paso de peatones

En aquellos casos en que por restricciones propias de la topografía o complejidad vial

se requiera la instalación de puentes, escaleras u otros elementos que impidan el libre tránsito de personas con discapacidad, deberá señalizarse las rutas accesibles, de acuerdo a lo siguiente: a) Los avisos contendrán las señales de acceso y sus respectivas leyendas debajo de los mismos. b) Los caracteres de las leyendas serán de tipo Helvético. Tendrán un tamaño adecuado a la distancia desde la cual serán leídos, con un alto o bajo relieve mínimo de 0.8mm. Las leyendas irán también en escritura Braille. c) Las señales de acceso y sus leyendas serán blancas sobre fondo azul oscuro. d) Las señales de acceso, en los avisos adosados a paredes o mobiliario urbano, serán de 15cm. x 15cm. como mínimo. Estos avisos se instalarán a una altura de 1.40m. medida a su borde superior. e) Los avisos soportados por postes o colgados tendrán, como mínimo, 40cm. de ancho y 60cm. de altura. f) Las señales de acceso ubicadas al centro de los espacios de estacionamiento vehicular accesibles, serán de 1.60m x 1.60m.

DOCENTE: ARQ. VICTOR JAIR LEON PANTA

INTEGRANTES: -ROBINSON GABRIEL CHINCHAY PALACIOS -MARTIN DANIEL RUESTA PALACIOS -KASSANDRA ARABELA CAMPOS GARCÍA -GIUSSEPEE ROBLES AGUIRRE -JULIO DIOSES DIOSES

-En la zona solo se encontró el siguiente mobiliario: NO CUENTA

ANÁLISIS ZONA LAS VEGAS

MOBILIARIO RNE

ARTÍCULO 47

-En la zona solo se encontró el siguiente mobiliario: NO CUENTA

ANÁLISIS ZONA LAS VEGAS

MOBILIARIO RNE

ARTÍCULO 46

-En la zona solo se encontró el siguiente mobiliario: NO CUENTA

ANÁLISIS ZONA LAS VEGAS

MOBILIARIO RNE

ARTÍCULO 45

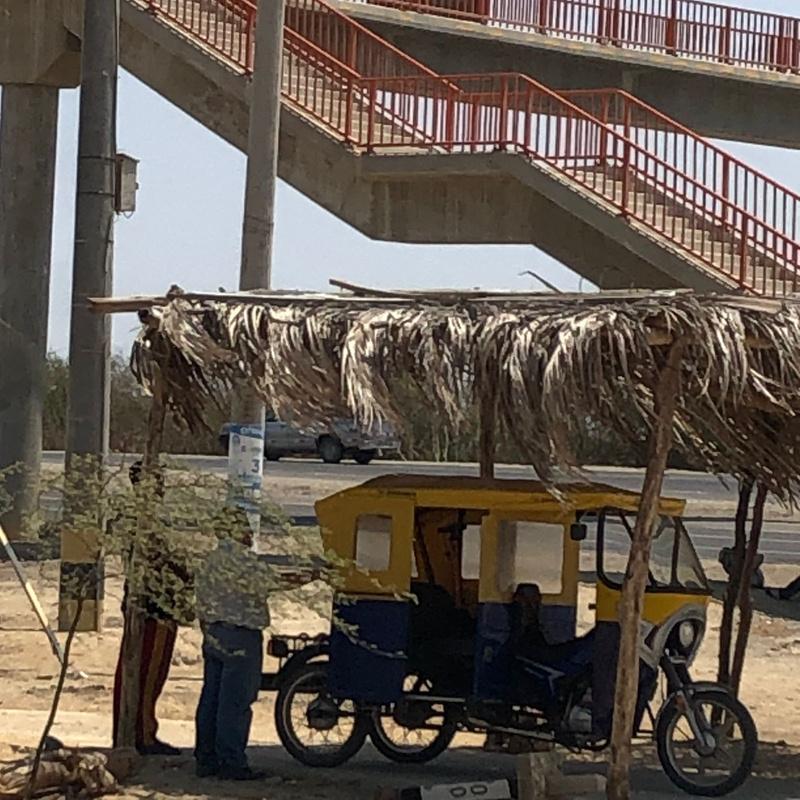

PARADERO DE MOTOS EN MAL ESTADO

ANÁLISIS ZONA LAS VEGAS

MOBILIARIO RNE

ARTÍCULO 44 Teléfonos Públicos

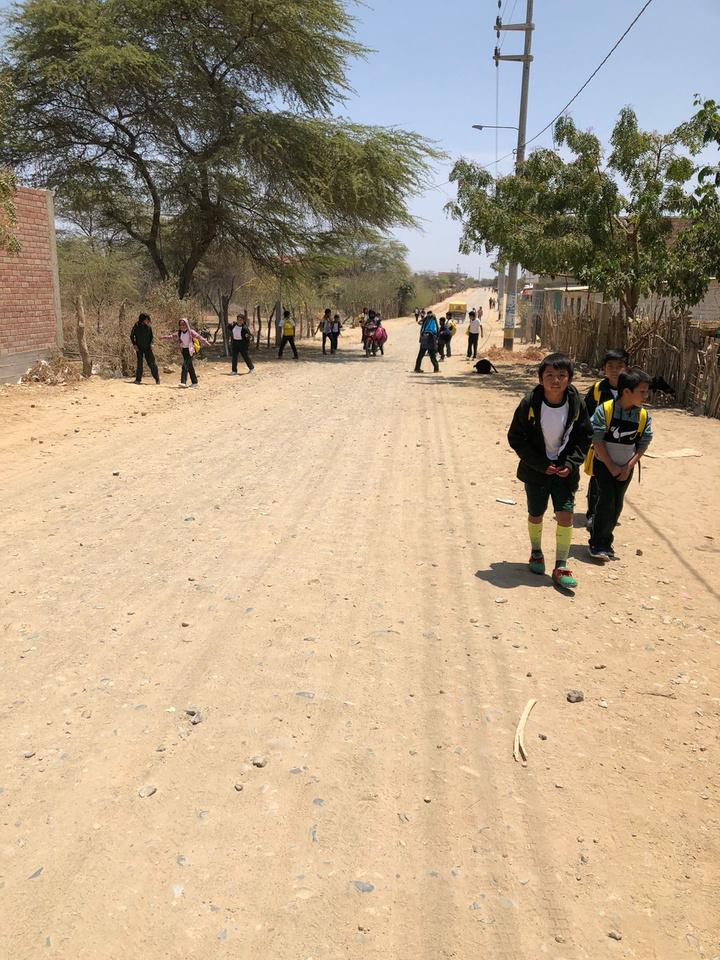

CALLE CON FALTA DE ILUMINACIÓN

CURSO: URBANISMO II

-En la zona solo se encontró el siguiente mobiliario: NO CUENTA

TAC 2- URBANISMO

L-04

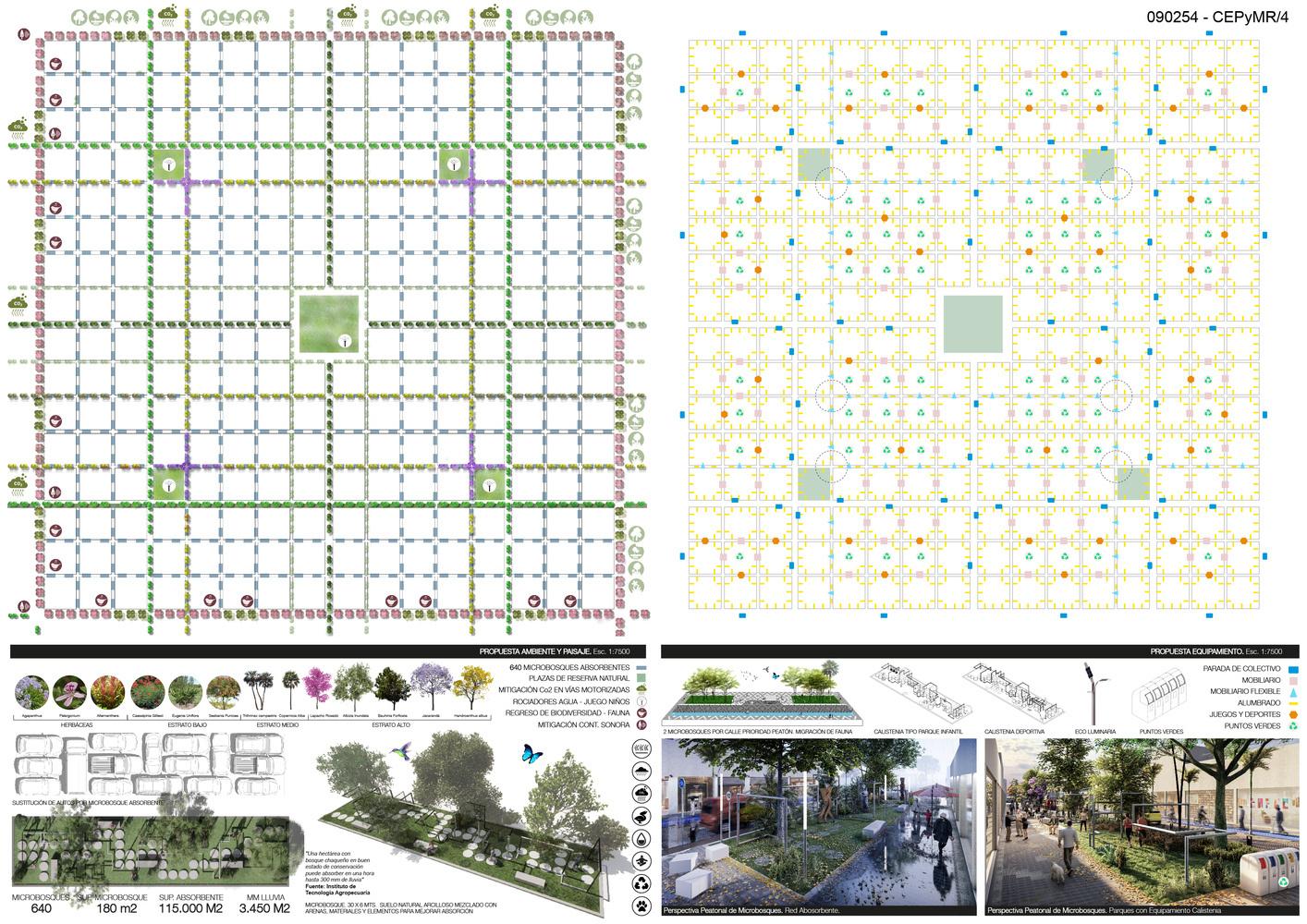

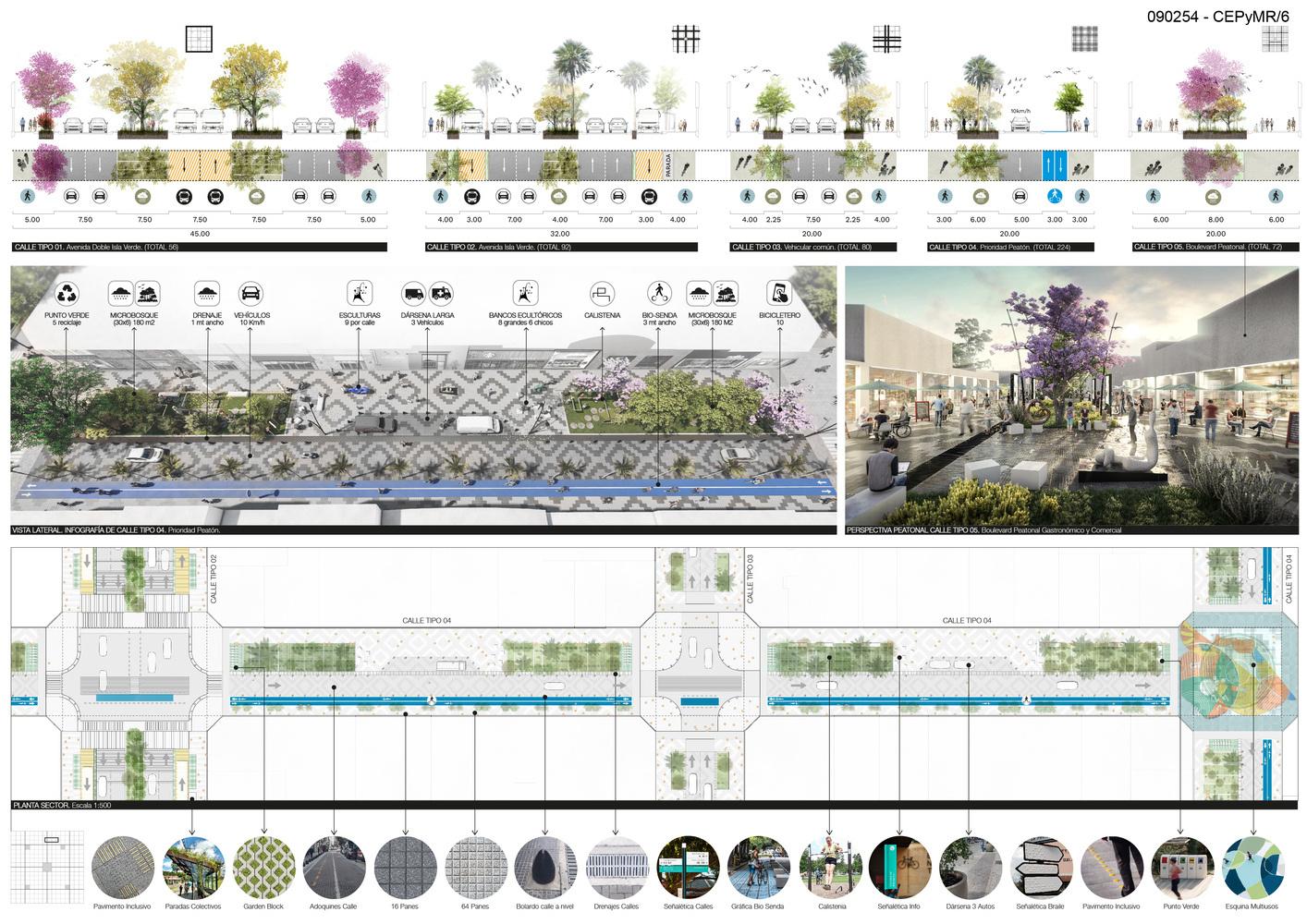

MODELO ANALOGO ANALASIS DE REFENTE Una ciudad para los seres vivos, humanos, animales y vegetales.

Renaturalizamos la ciudad a través de una Red de Absorción Ecológica de 640 Microbosques, estos confieren un paisaje cultural que recupera rasgos del sistema ecológico chaqueño.

Proponemos una identidad paisajística flexible que permita diversas prácticas culturales. También ponemos en valor el patrimonio natural y cultural de ECO-Resistencia a partir de una nueva forma de habitar el espacio público.

DOCENTE: ARQ. VICTOR JAIR LEON PANTA

INTEGRANTES: -ROBINSON GABRIEL CHINCHAY PALACIOS -MARTIN DANIEL RUESTA PALACIOS -KASSANDRA ARABELA CAMPOS GARCÍA -GIUSSEPEE ROBLES AGUIRRE -JULIO DIOSES DIOSES

CURSO: URBANISMO II

TAC 2- URBANISMO

L-05

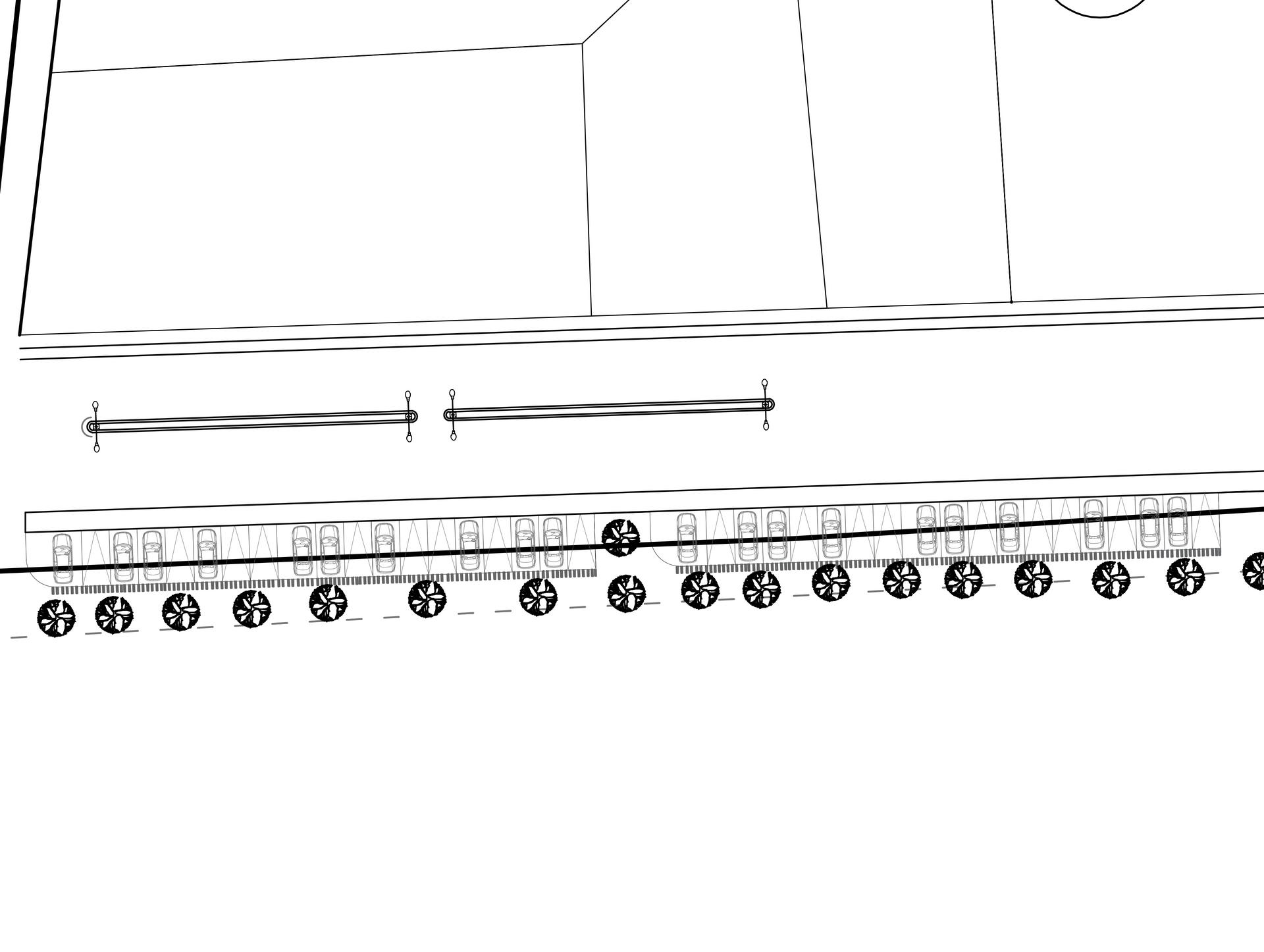

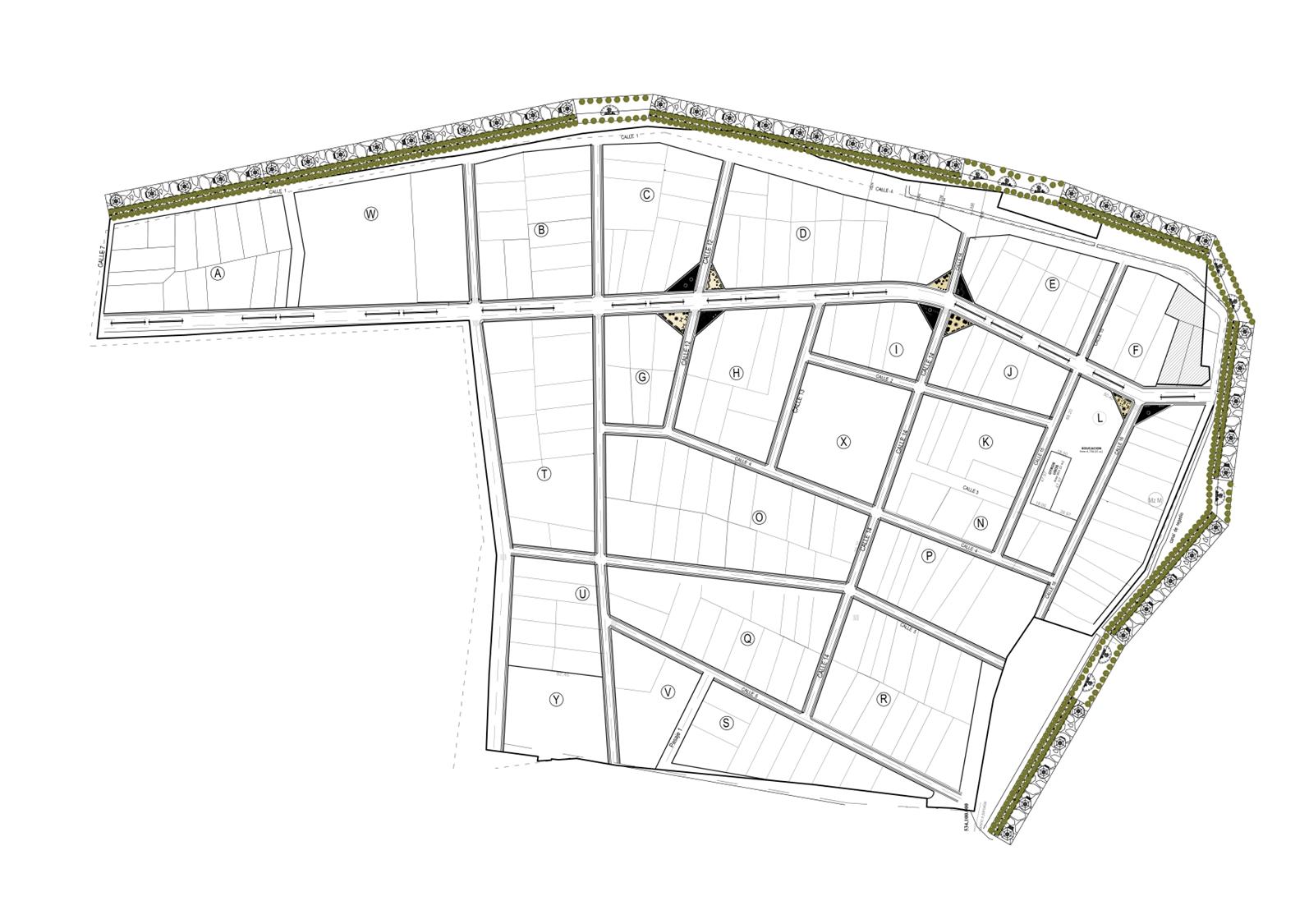

PROPUESTA DE INTERVENCIÓN (PROPUESTA VIAL) PLANO GENRAL DE PROPUESTA 2- VIAS SECUNDARIAS

1 -VIA PRINCIPAL

3- ECOCORREDOR

4-CICLOVIA

SECCIONES DE VIA

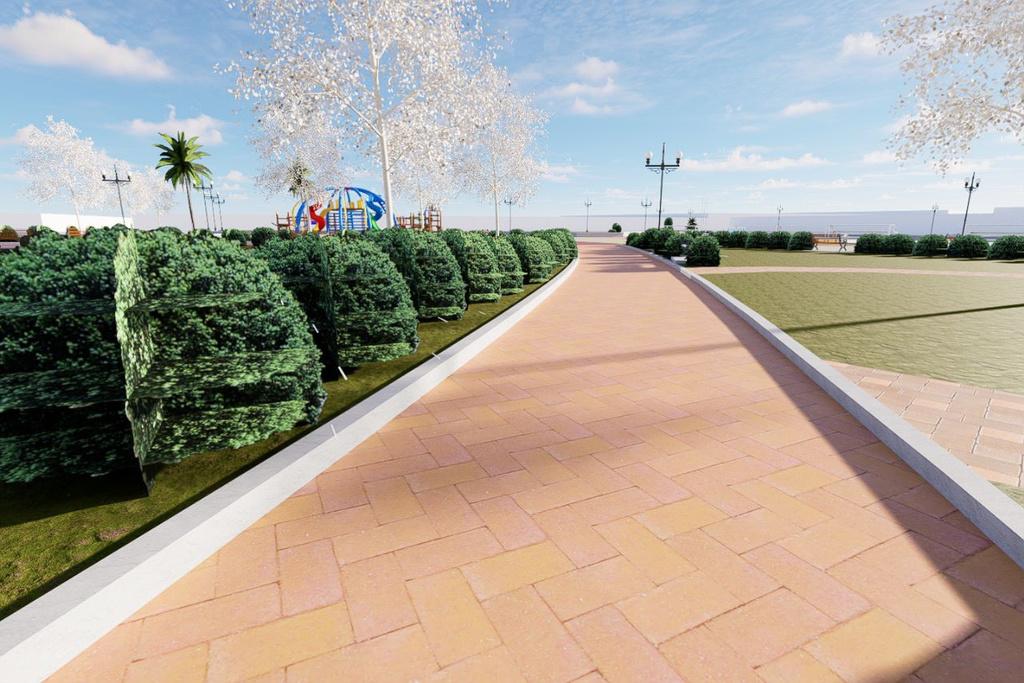

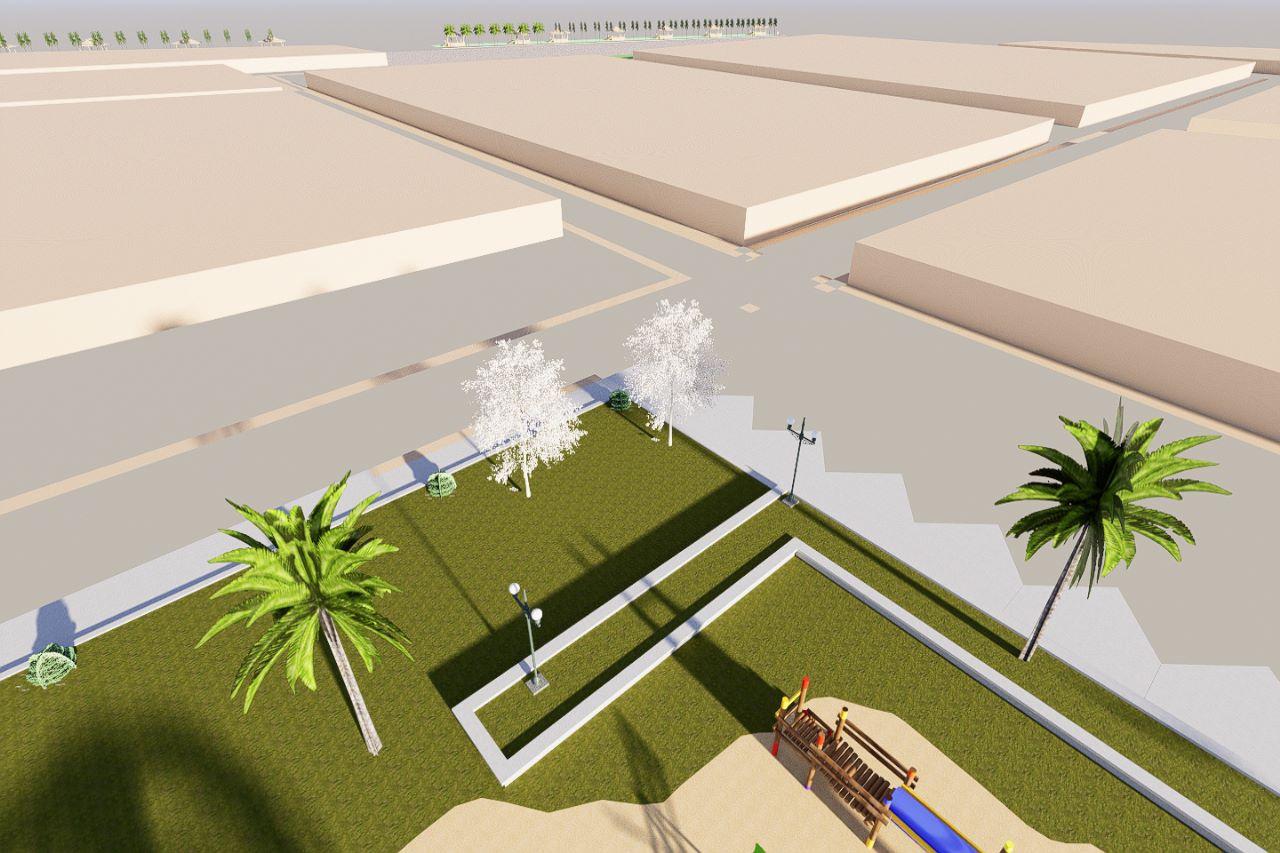

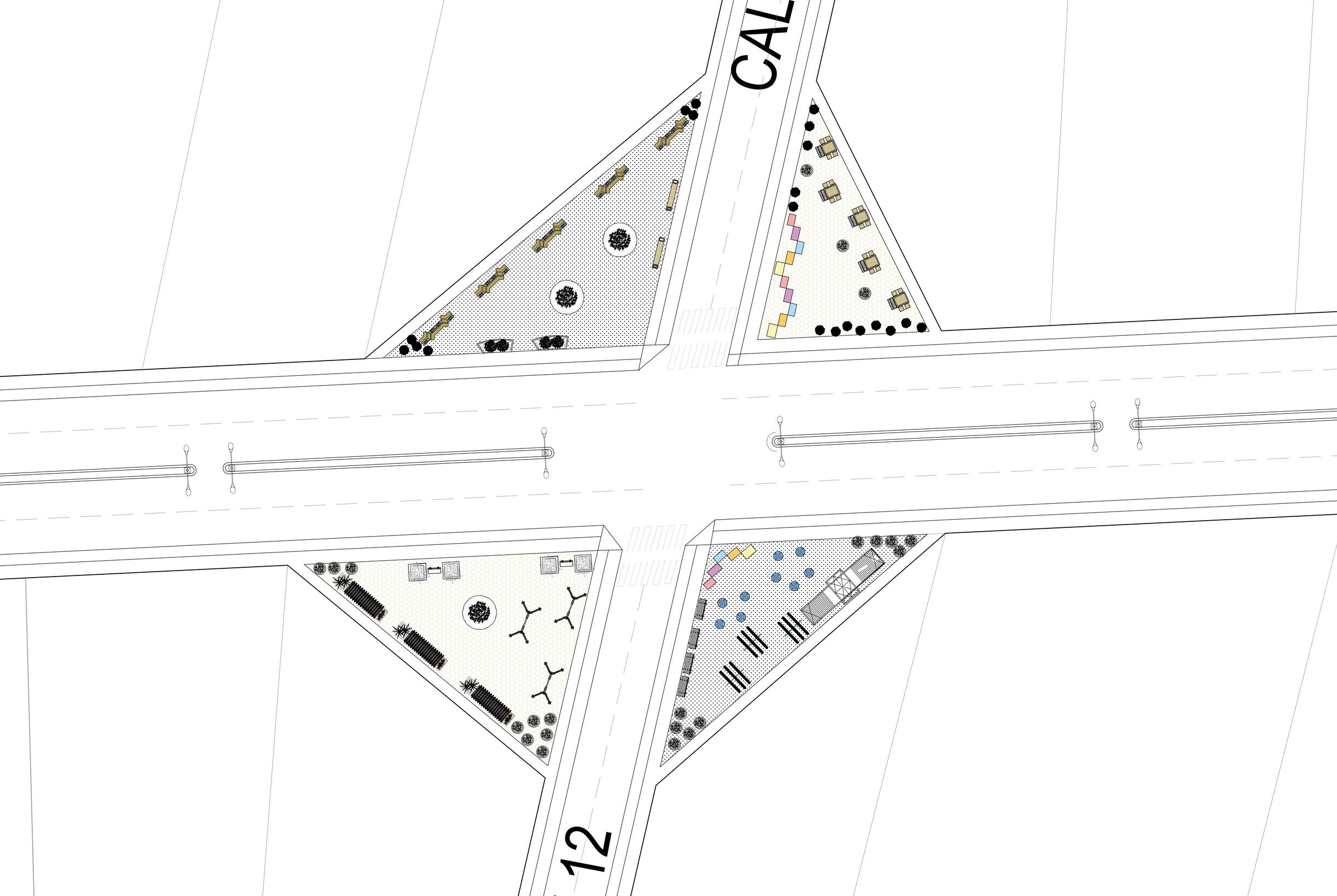

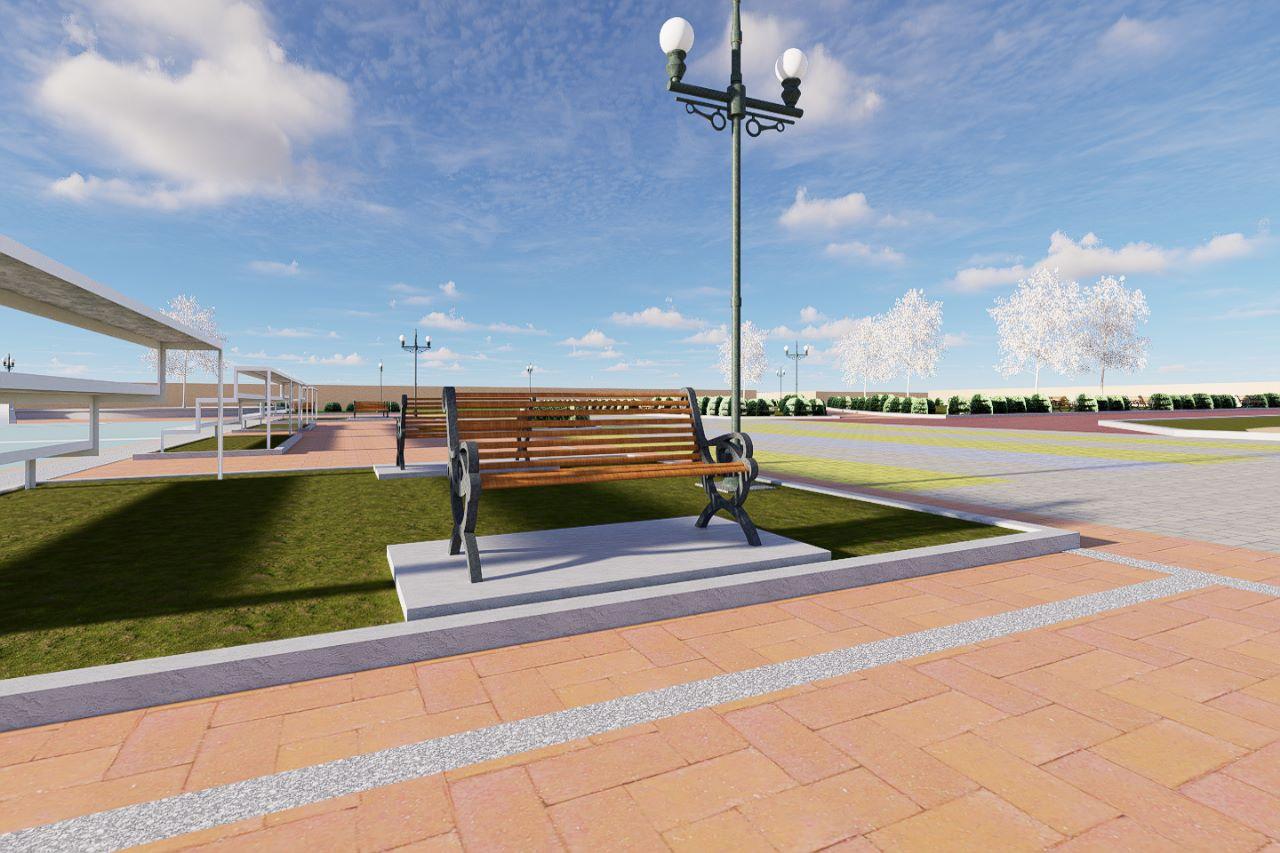

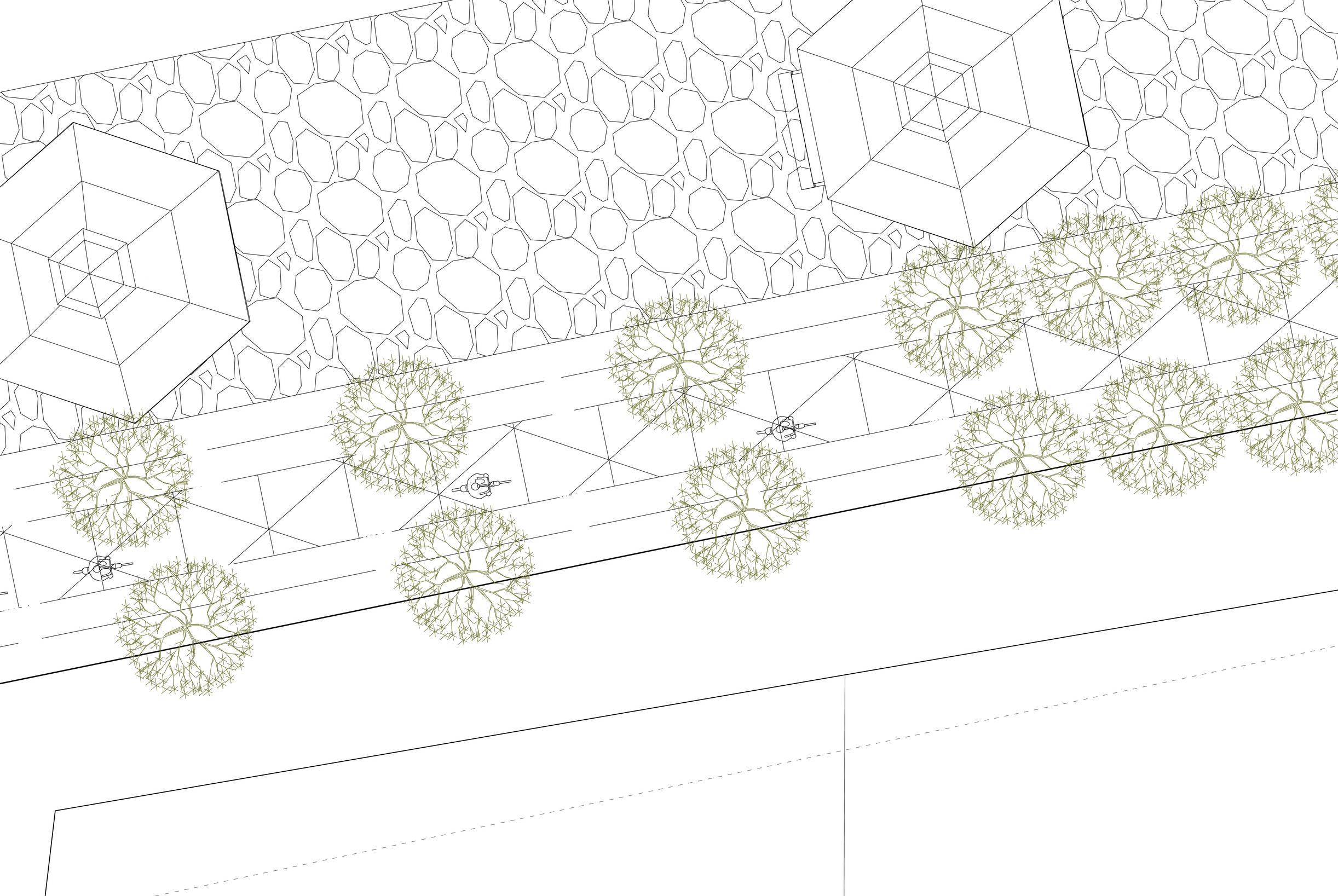

MOVILIARIO URBANO- ESPACIO PUBLICO 1-ESPACIOS PÚBLICOS EN INTERSECCION VIAL

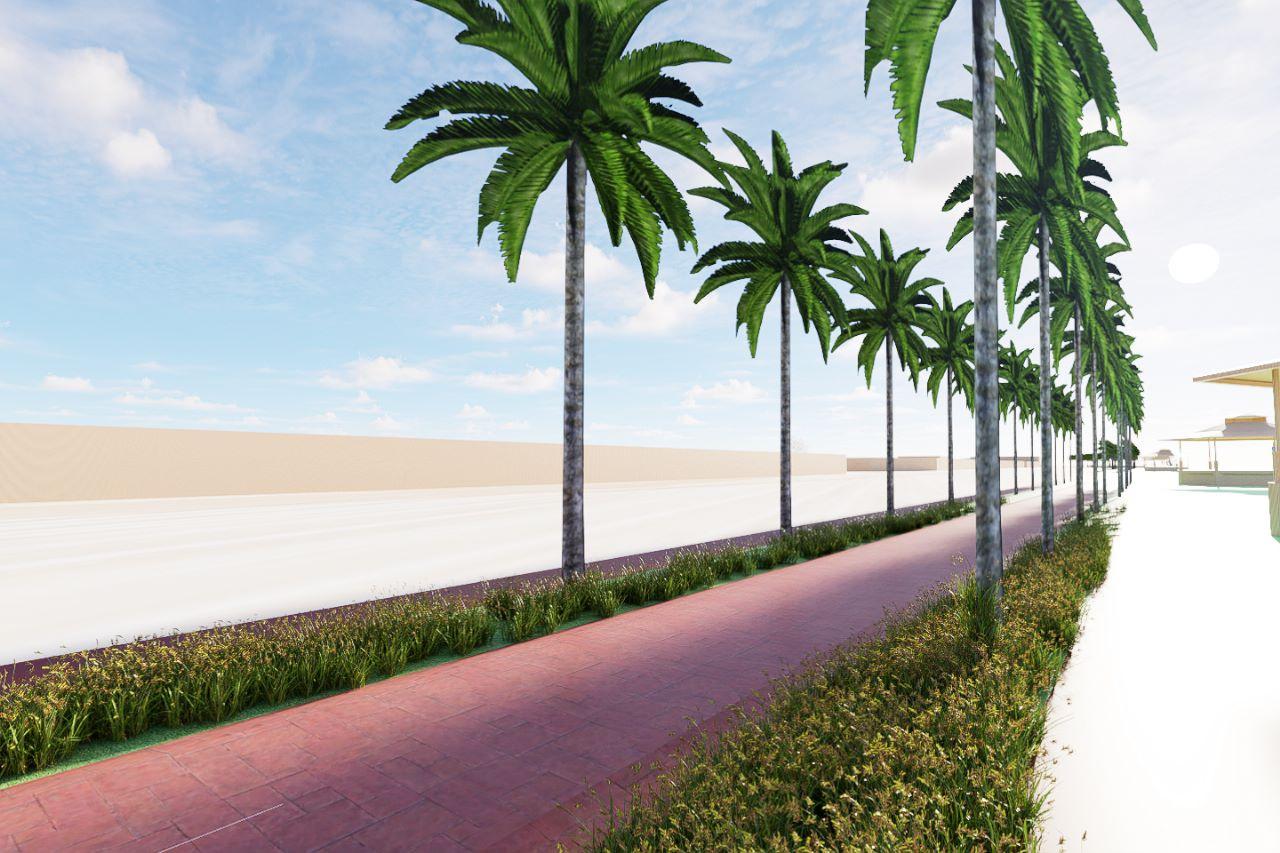

2-CICLOVIA- CORREDOR ECOLOGICO

4- ESTACIONAMIENTO BICICLETAS

3- ESTACIONAMIENTOS

DOCENTE: ARQ. VICTOR JAIR LEON PANTA

INTEGRANTES: -ROBINSON GABRIEL CHINCHAY PALACIOS -MARTIN DANIEL RUESTA PALACIOS -KASSANDRA ARABELA CAMPOS GARCÍA -GIUSSEPEE ROBLES AGUIRRE -JULIO DIOSES DIOSES

CURSO: URBANISMO II

TAC 2- URBANISMO

L-06

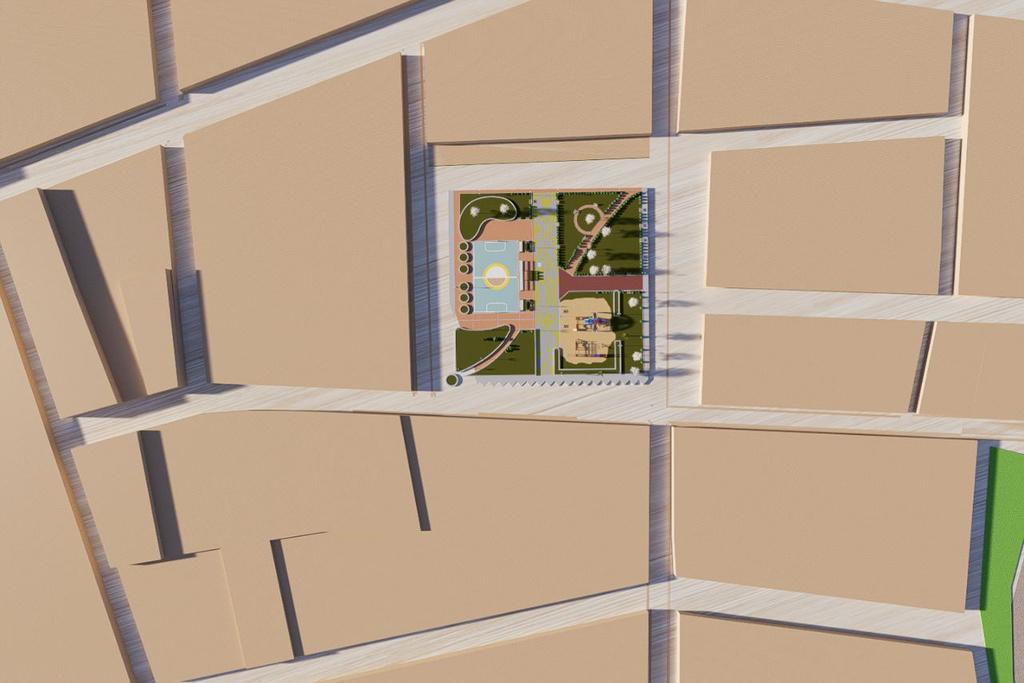

REORDENAMIENTO URBANO /LAS VEGAS

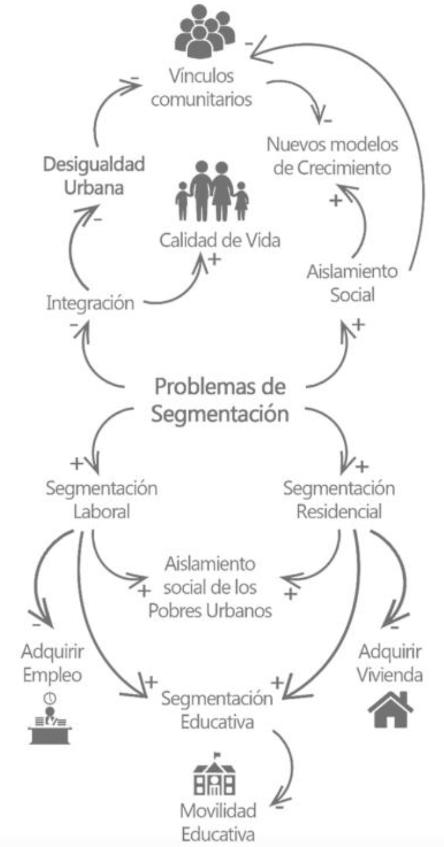

En primera instancia,se vieron las dinámicas sociales existentes y la estructuración urbana, por medio de un mapeo de división barreal circundante Se profundizó en los antecedentes del lugar , desde los ámbitos económicos, socioculturales, espaciales y urbanísticos, que brindan la posibilidad de entender cómo sus habitantes y sus dinámicas fueron cambiando con el paso del tiempo.

La contextualización de los flujos del usuario, su estructura funcional, características socioculturales y económicas en la actualidad. De esta manera se identifican las problemáticas más evidentes, deficiencia en su infraestructura urbana, zonas de peligro o abandono y puntos de encuentro

Uno de los datos más destacado y de suma importancia para Las vegas es el prominente en generar un reoderneamiento pero llevando de la mano con usos y costumbres del lugar Siendo así, se trabajó una propuesta de reodenamiento, destinada para el mejoramiento de la vida urbana del lugar y creadas a partir de la determinación de acciones prioritarias que surgieron del estudio antes mencionado

CONCEPTUALIZACIÓN E IMPACTO
