REPORTAJE I AMPLIACIÓN
DE LA
EDAR

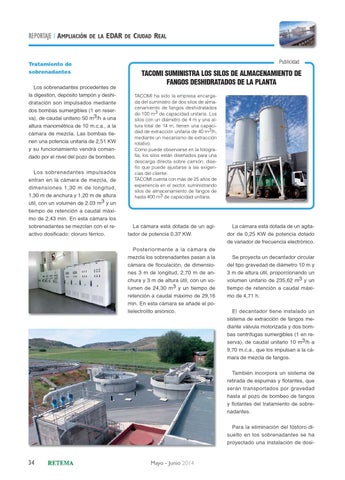

Tratamiento de sobrenadantes Los sobrenadantes procedentes de la digestión, depósito tampón y deshidratación son impulsados mediante dos bombas sumergibles (1 en reserva), de caudal unitario 50 m3/h a una altura manométrica de 10 m.c.a., a la cámara de mezcla. Las bombas tienen una potencia unitaria de 2,51 KW y su funcionamiento vendrá comandado por el nivel del pozo de bombeo. Los sobrenadantes impulsados entran en la cámara de mezcla, de dimensiones 1,30 m de longitud, 1,30 m de anchura y 1,20 m de altura útil, con un volumen de 2.03 m3 y un tiempo de retención a caudal máximo de 2,43 min. En esta cámara los sobrenadantes se mezclan con el reactivo dosificado: cloruro férrico.
DE
CIUDAD REAL
Publicidad
TACOMI SUMINISTRA LOS SILOS DE ALMACENAMIENTO DE FANGOS DESHIDRATADOS DE LA PLANTA TACOMI ha sido la empresa encargada del suministro de dos silos de almacenamiento de fangos deshidratados de 100 m3 de capacidad unitaria. Los silos con un diámetro de 4 m y una altura total de 14 m, tienen una capacidad de extracción unitaria de 40 m3/h, mediante un mecanismo de extracción rotativo. Como puede observarse en la fotografía, los silos están diseñados para una descarga directa sobre camión, diseño que puede ajustarse a las exigencias del cliente. TACOMI cuenta con más de 25 años de experiencia en el sector, suministrando silos de almacenamiento de fangos de hasta 400 m3 de capacidad unitaria.
La cámara está dotada de un agitador de potencia 0,37 KW. Posteriormente a la cámara de mezcla los sobrenadantes pasan a la cámara de floculación, de dimensiones 3 m de longitud, 2,70 m de anchura y 3 m de altura útil, con un volumen de 24,30 m3 y un tiempo de retención a caudal máximo de 29,16 min. En esta cámara se añade el polielectrolito aniónico.
La cámara está dotada de un agitador de 0,25 KW de potencia dotado de variador de frecuencia electrónico. Se proyecta un decantador circular del tipo gravedad de diámetro 10 m y 3 m de altura útil, proporcionando un volumen unitario de 235,62 m3 y un tiempo de retención a caudal máximo de 4,71 h. El decantador tiene instalado un sistema de extracción de fangos mediante válvula motorizada y dos bombas centrífugas sumergibles (1 en reserva), de caudal unitario 10 m3/h a 9,70 m.c.a., que los impulsan a la cámara de mezcla de fangos. También incorpora un sistema de retirada de espumas y flotantes, que serán transportados por gravedad hasta al pozo de bombeo de fangos y flotantes del tratamiento de sobrenadantes. Para la eliminación del fósforo disuelto en los sobrenadantes se ha proyectado una instalación de dosi-
34
Mayo - Junio 2014
