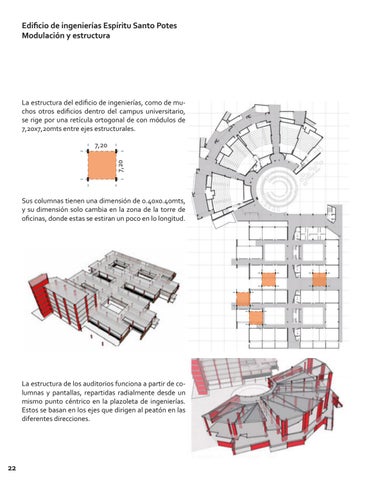

Edificio de ingenierías Espíritu Santo Potes Modulación y estructura
La estructura del edificio de ingenierías, como de muchos otros edificios dentro del campus universitario, se rige por una retícula ortogonal de con módulos de 7,20x7,20mts entre ejes estructurales.
7,20
7,20
Sus columnas tienen una dimensión de 0.40x0.40mts, y su dimensión solo cambia en la zona de la torre de oficinas, donde estas se estiran un poco en lo longitud.
La estructura de los auditorios funciona a partir de columnas y pantallas, repartidas radialmente desde un mismo punto céntrico en la plazoleta de ingenierías. Estos se basan en los ejes que dirigen al peatón en las diferentes direcciones.
