Esquemas

Desarrollo del proyecto Esquemas

Empezamos trabajando en una retícula de 8.40x8.40

Partimos de una unidad básica que es una pieza de 1 módulo

A continuación este módulo se empieza a replicar radialmente , tomando de base un centro a distancia de 1 1/8 de módulo, con la intención de generar aberturas con suficiente espacio entre ellos.

Desarrollo del proyecto Esquemas

Se procede a replicar el módulo para generar una pieza más grade de 2x2 módulos.

Se procede a zonificar cada espacio y aparecen 2 mòdulos nuevos: 1 módulo entero de punto fijo y 1 dividido entre baños y circulación.

Aparecen las escaleras de emergencia en los espacios instersticiales entre los módulos de aula.

Módulo de aula Unidad talleres Servicios de aseo Puntos fijos

Desarrollo del proyecto Esquemas

Se definen circulaciones, y se procede a crecer en altura.

A medida que se crece en altura, se empiezan a retirar piezas de aulas, generando terrazas en el edificio.

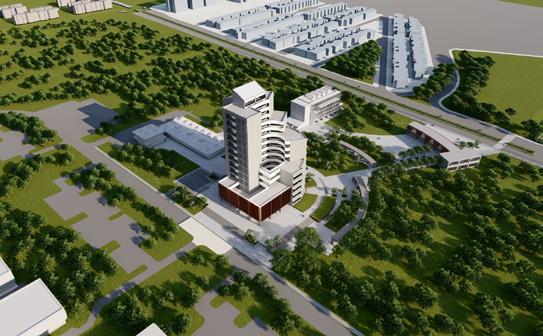

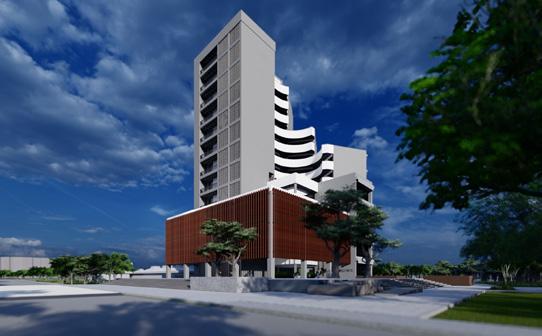

Por último, se ubica un porche de doble altura, que remata este terraceo y termina de conformar el edificio.

Desarrollo del proyecto Esquemas
