SE SIEMBRA HOY
Sistema Alimentario Consciente en el valle del Pop
TFG II Curso 2020/2021
Convocatoria Extrahodinaria de Julio de 2021
Autora: Nuria Sapena Bondia
Título: El día de mañana se siembra hoy
Emplazamiento: Llíber Vall del Pop Marina Alta Alicante Comunidad Valenciana - España Europa Tierra - Sistema Solar...
ÍNDICE
DE PLANOS
1 - PRESENTE
1- 1 - Estado actual del recorrido (1)
1- 2 - Estado actual del recorrido (2)
1- 3 - Estado actual del Epicentro
1- 4 - Estado actual del Riurau y del pozo
1- 5 - Estado actual del horno y un almacén
2 - PROCESO
2- 1 - El sistema (1)
2- 2 - El sistema (2)
2- 3 - Cubiertas del Epicentro
2- 4 - Urbanismo, mobiliario permanente y plazas
2- 5 - Urbanismo vegetación
2- 6 - Urbanismo iluminación
2- 7 - El proceso del Epicentro
2- 8 - El proceso a 5/6 años vista
2- 9 - Mobiliario esporádico, el Car-puesto
2- 10 - Axonometría de variedad del espacio público
2- 11 - Variedad de escenas del espacio público
2- 12 - Planta riurau
2- 13 - Alzados riurau (1)
2- 14 - Alzados riurau (2)
2- 15 - Imagen alzado riurau
2- 16 - Planta y alzados restaurante
2- 17 - Alzados restaurante
2- 18 - Planta y alzado tienda
2- 19 - Alzados tienda
2- 20 - Planta y alzados administración Pre venta
2- 21 - Alzados administración / Pre venta
2- 22 - Proyecto básico antiguo horno

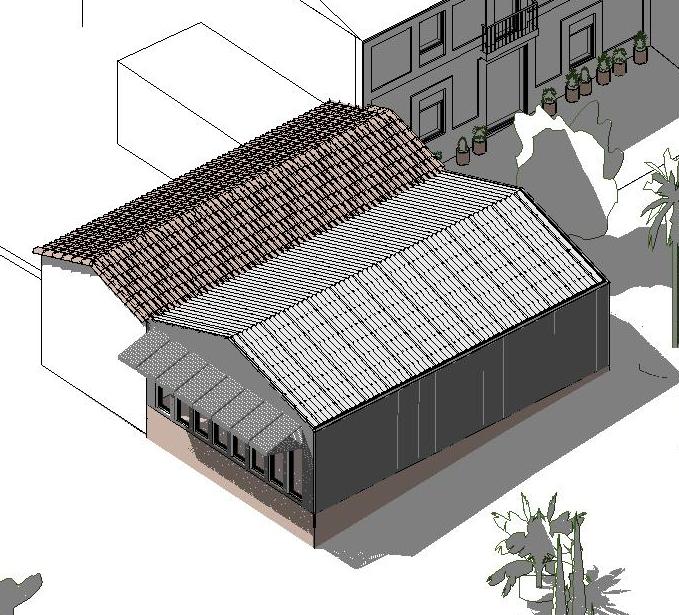

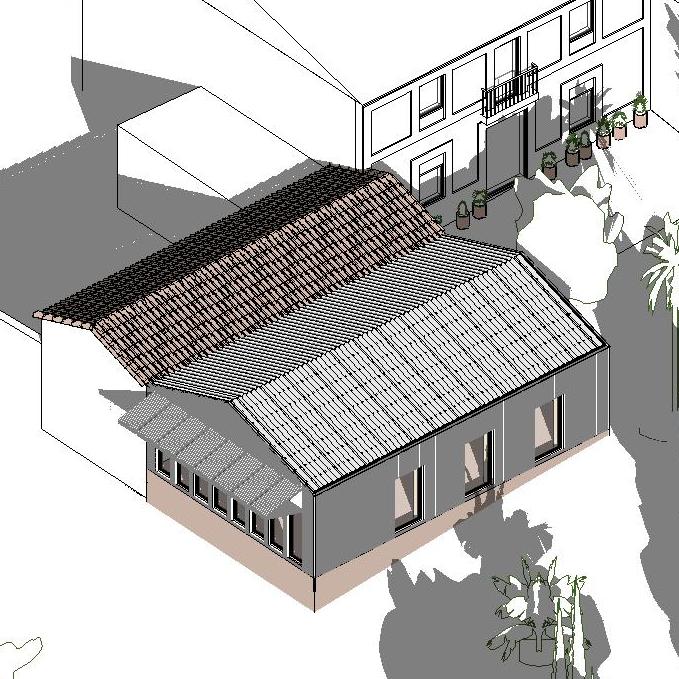

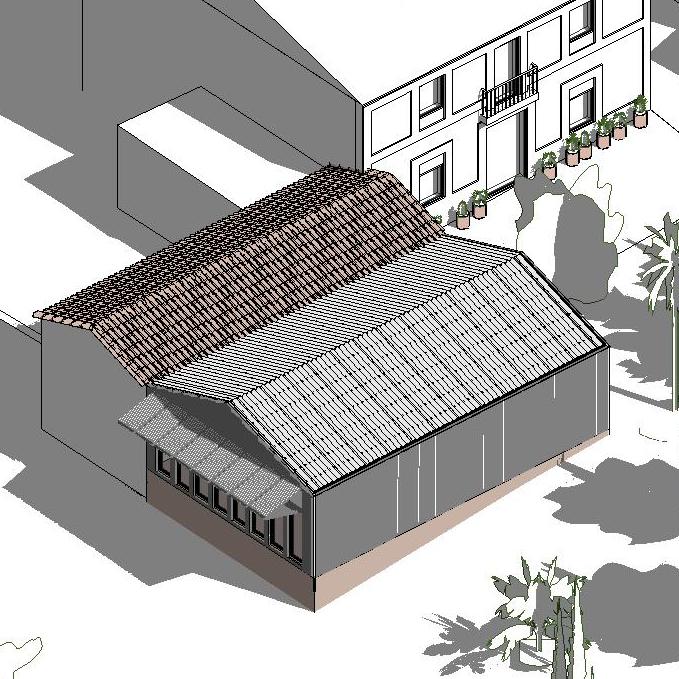

2- 23 - Estudio soleamiento de la tienda

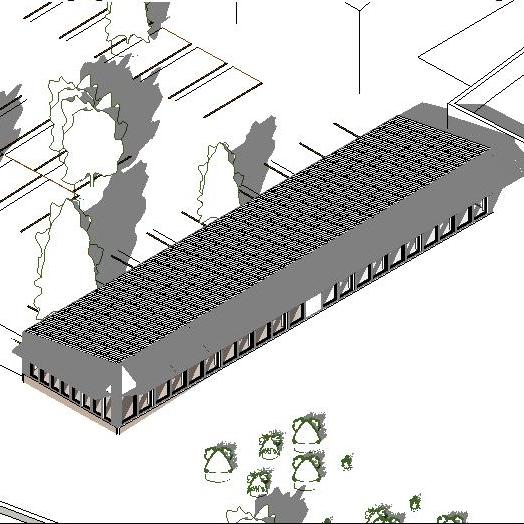

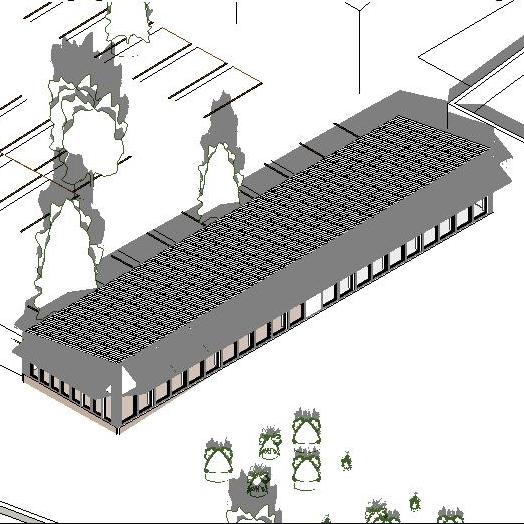

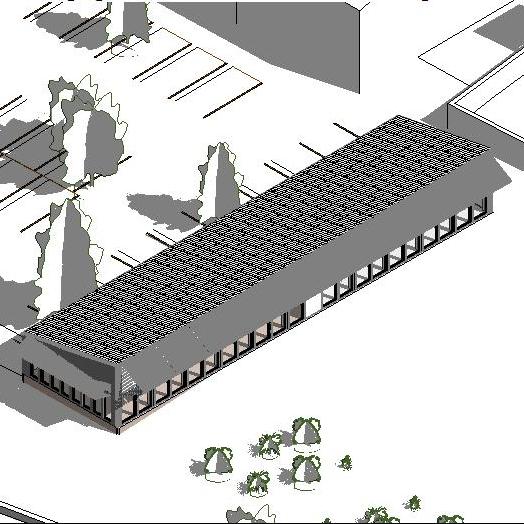

2- 24 - Estudio soleamiento del restaurante
3 - PLANOS TÉCNICOS
3 - 1 - Sistema estructural del riurau
3 - 2 - Sistema estructural del restaurante
3 - 3 - Planos estructurales del restaurante
3 - 4 - Definición constructiva Restaurante 1/50
3 - 5 - Definición constructiva Restaurante alzado
3 - 6 - Definición constructiva Restaurante secciones 1/15 y
3 - 7 - Definición constructiva Restaurante detalle axonométrico
3 - 8 - Definición constructiva Riurau sección
3 - 9 - Definición constructiva Riurau alzados
3 - 10 - Desarrollo torre de instalaciones
3 - 11 - Normativa de incendios y accesibilidad restaurante
3 - 12- Instalaciones, suministro de agua
3 - 13 - Instalaciones, recirculación de aguas
3 - 14 - Instalaciones ventilación
3 - 15 - Instalaciones climatización
3 - 16- Instalaciones, electricidad
3 - 17 - Normativa, accesibilidad



































































































































































EDIFICIOS EXISTENTES código elemento
1 Riurau preexistente - 138 m2
Almacén de maquinaria de la cooperativa - 94 m Zona de cocina pública al exterior - 35 m Riurau nuevo - 137 m2
Tienda permanente - 134 m2 Restaurante - 233 m2
ELEMENTOS PUNTUALES código elemento
1 Pozo
2 Horno rehabilitado de escaldar las uvas
7
1 2 3 4 5 5 5 6 7
8
6 7
3 Pozo preexistente
4 Bebedero de rumiantes amarillo
5 Casa para pájaros amrilla
7 Bebedero de pájaros amarillo
8 Señalización ética de parcela del sistema " El bancalet de paco"
9 Señalización ética de parcela del sistema " Huerto hurbano"
10 Señalización ética de situación y recorridos
PAVIMENTOS código elemento
1 3
2 3 4 4
Adoquines de hormigón Asfalto
Pavimento cerámico Flexbrick permeable en el 90%
1 1 1 2 2 2 2 3 4 4 4 4 5 5 5 5 5 (Barranco línea verde de arbustos) Huerto urbano el bancalet de Paco (Zona del puesto esporádico) (Cobertizo y invernadero tipo del sistema) (Zona de compost) (Zona de compost) ESCALA GRÁFICA (m) 1/2500 0 10 25 50 100 200 500 1000 ESCALA GRÁFICA (m) 1/500 0 2,5 5 10 25 50 100 250 N 22 JUN N 22 MAR SEP 22 DIC 22 JUN 22 MAR SEP 22 DIC ORIENTACIÓN N ORIENTACIÓN N 2. 4 URBANISMO - MOBILIARIO PERMANENTE Y PLAZAS TFG II EL DÍA DE MAÑANA SE SIEMBRA HOY
Baños públicos - 15 m 7 Administración y zona de pre-venta - 102 m2 8 5
Mesas y sillas fijas Carromato (almacén con ruedas de los muebles esporádicos) Papeleras A


















ILUMINACIÓN código elemento
Leyenda : E: 1/500
Iluminación primaria nocturna
Toda la iluminación nocturna que se incorpore en el proyecto estará focalizada en el plano del suelo de forma que no produzca una contaminación lumínica excesiva ya que nos situamos en el borde de un entorno rural





















Toma de suminístro eléctrico en el que si la situación lo necesita (como en un concierto) esporádicamente se pueda iluminar a traves de los postes montables y desmontables del proyecto

1 ESTRUCTURA
La estructura que le da rigidez al carro será de acero hueco para que pese poco y se pueda levantar fácilmente
2 CARRO VACÍO
Los paneles que construyan el carro serán de de listones de madera de pino
3 CARRO CON UN PISO DE CAJONES
El carro está modulado de forma que en su interior cuando está cerrado caben
7 cajones
4 CARRO CON DOS PISOS
Habrá una subestructura de acero que se introducirá dentro de la grande alargándola asi y pudiendo poner dos pisos de cajones
5 CARRO VACIADO
Se vacía el carro y se aparta los cajones para quitar peso y preparar el puesto
6 SUB-ESTRUCTURA
Se quita la parte vertical de la estructura del carro y se añade en el lateral del carro para aumentar su dimensión y que se adapte a los postes de la plaza
7 PUESTO PREPARADO
Se deja caer los cerramientos laterales del carro (que antes estaban unidos a la subestructura) y se crea así el puesto
8 PUESTO LEVANTADO
Se levanta el puesto que ya está prepatado y se apoya sobre los postes de la plaza
9 PUESTO ATADO
Se ata el otro lado del puesto con tirantes de forma que se queda sujeto
10 PUESTO ABIERTO Se vuelve a subir los cajones de la producción al puesto que ahora caben 10 cajones











































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































SUR ALZADO















































































PLAZA

secado de producción procesado empaqutado o almacenado N 22 JUN
almacén acceso al forjado sanitário
ALZADO EXTERIOR
RIURAU 2. 20 PLANTA Y ALZADOS ADMINISTRACIÓN / PRE VENTA TFG II EL DÍA DE MAÑANA SE SIEMBRA HOY
N 22 MAR SEP 22 DIC 22 JUN 22 MAR SEP 22 DIC ORIENTACIÓN N ORIENTACIÓN N ESCALA GRÁFICA (m) 1/300 0 1 2 5 10 20 50 100 ESCALA GRÁFICA (m) 1/100 0,5 1 2
































































































































































































ORIENTACIÓN N

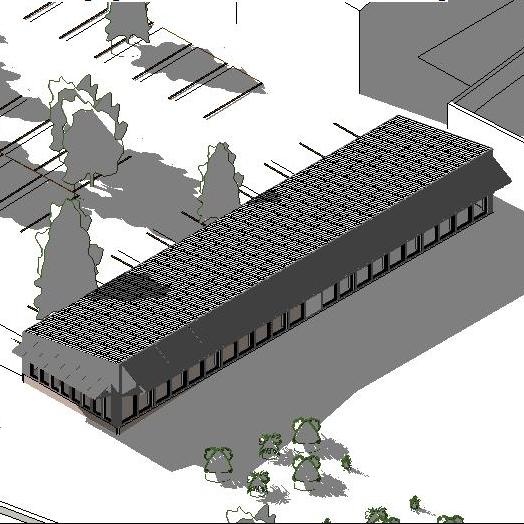

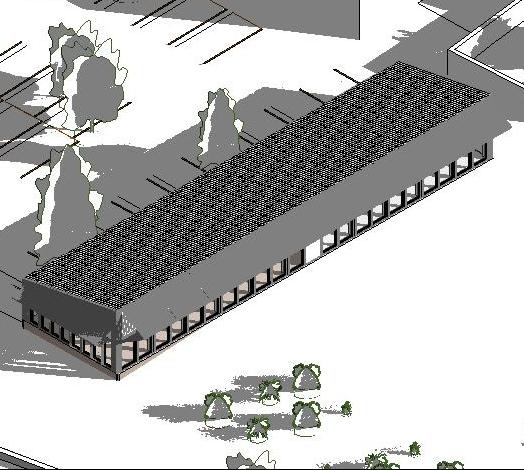

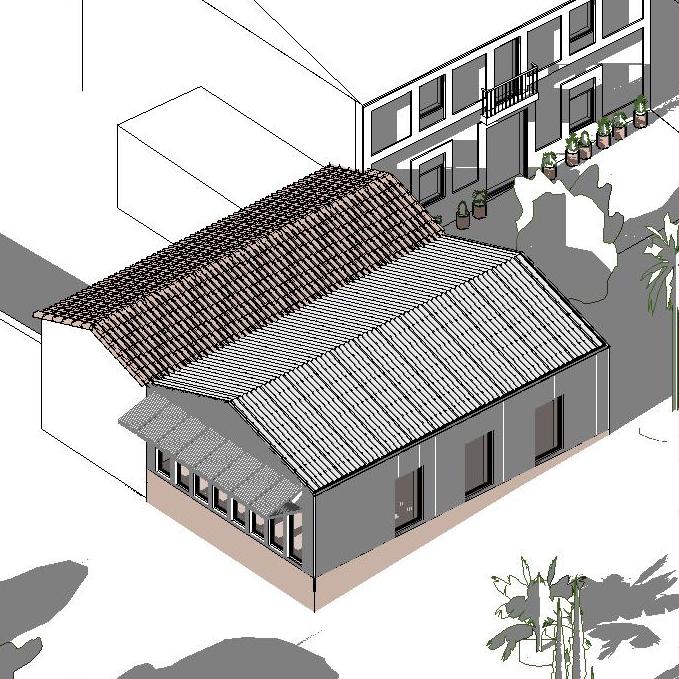

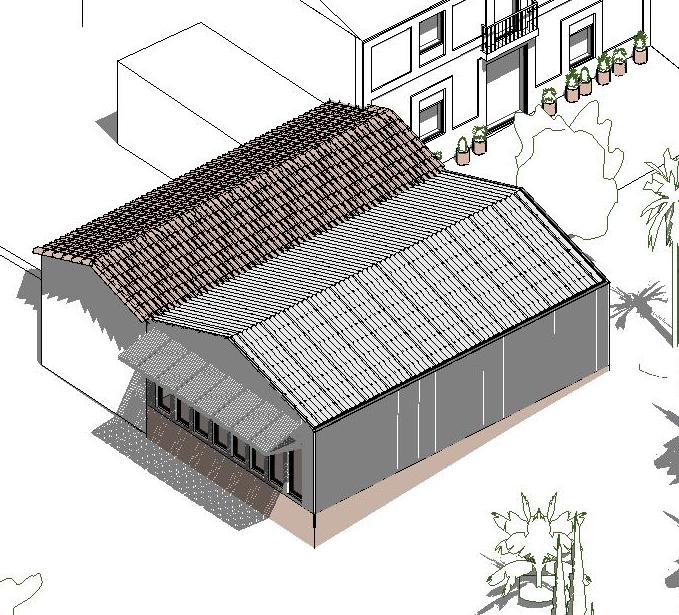

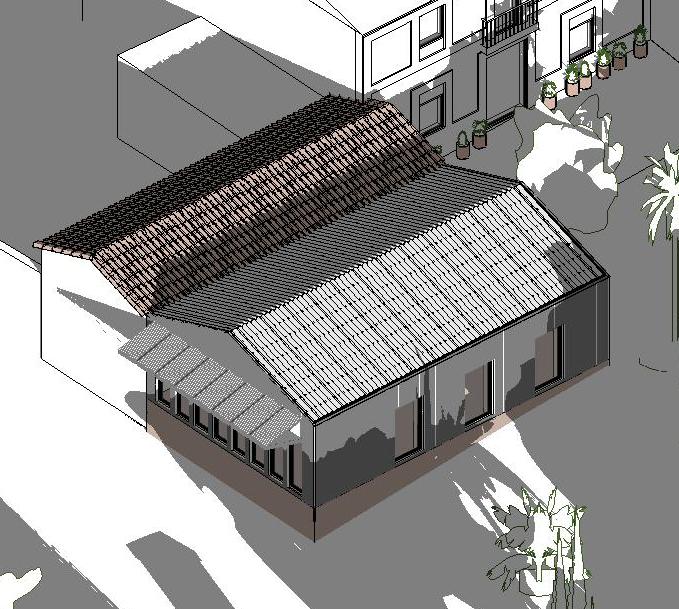

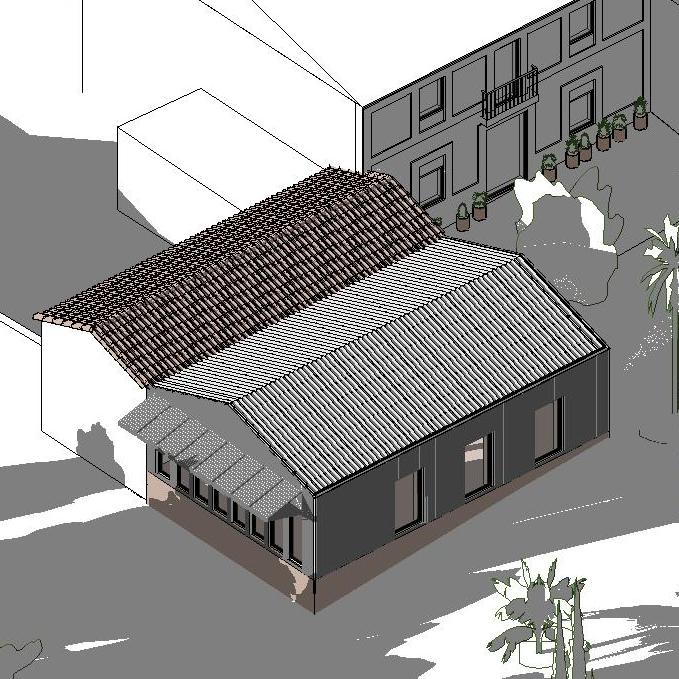

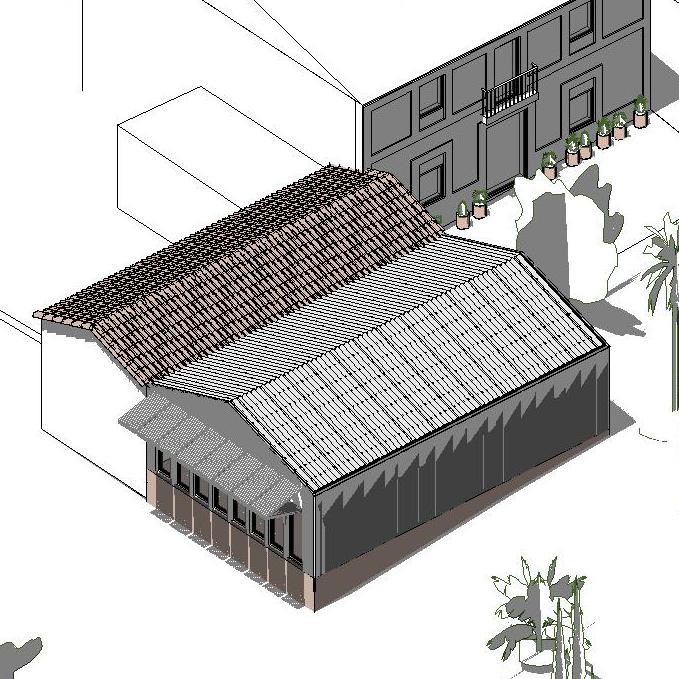

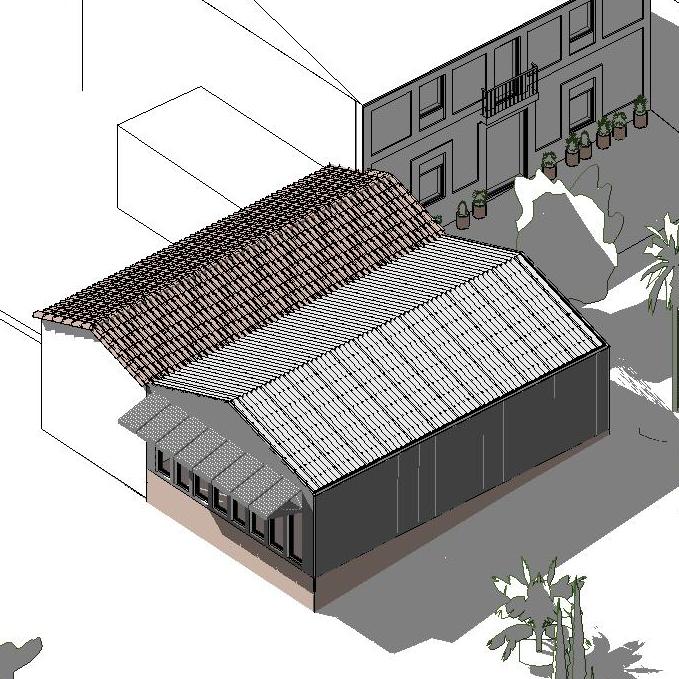

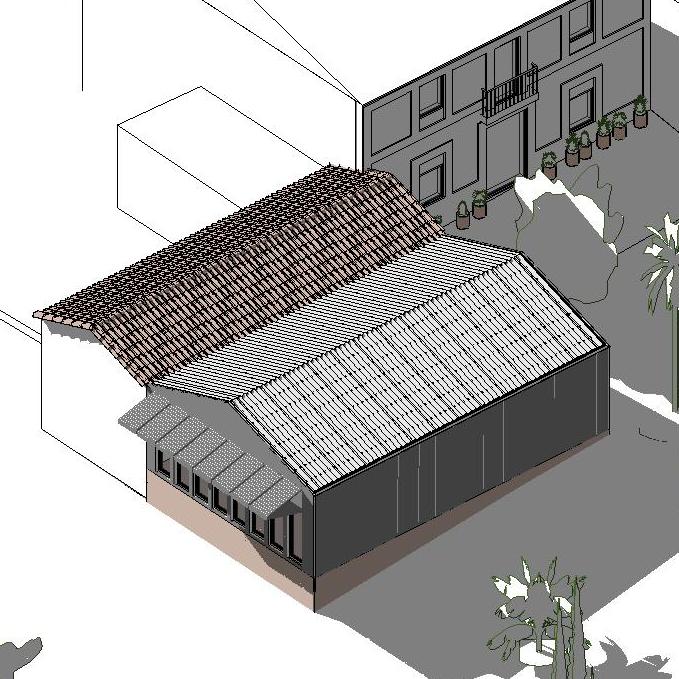

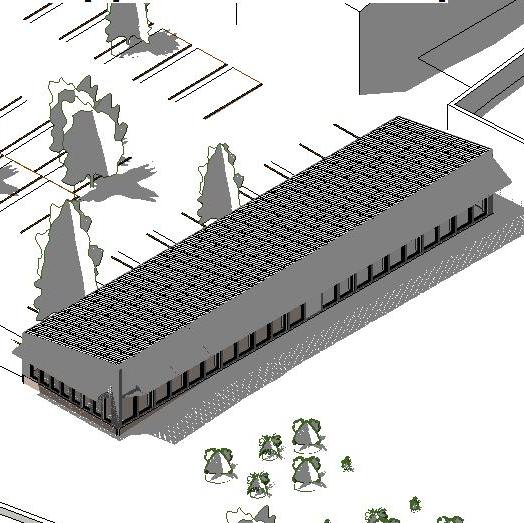

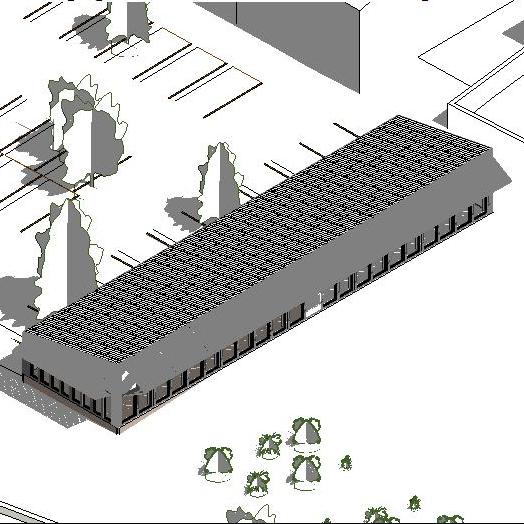

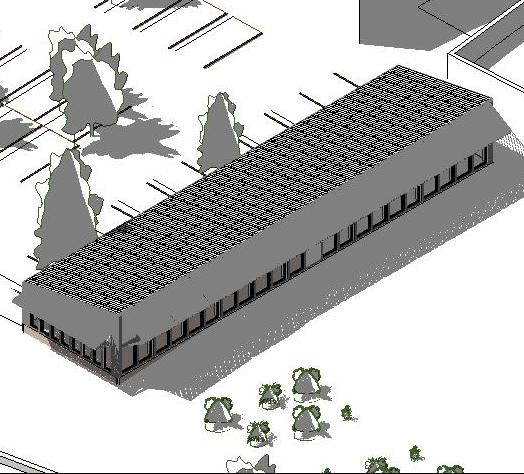

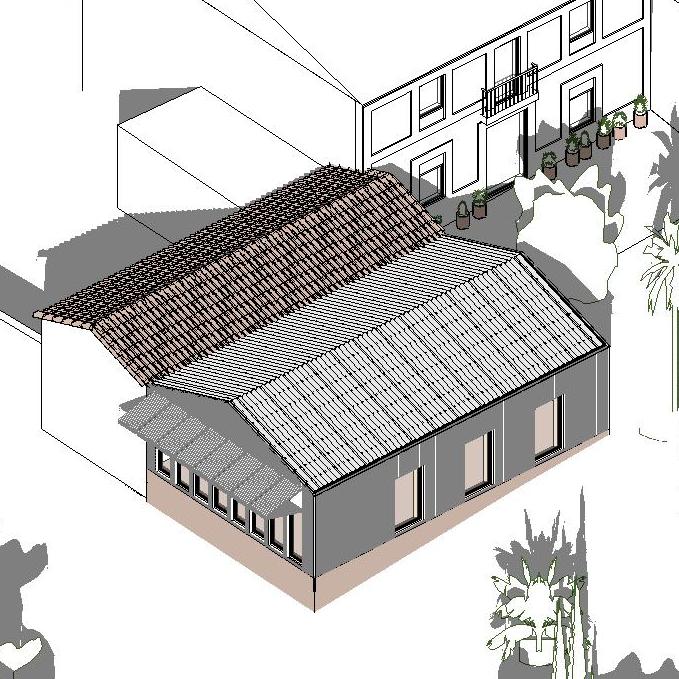

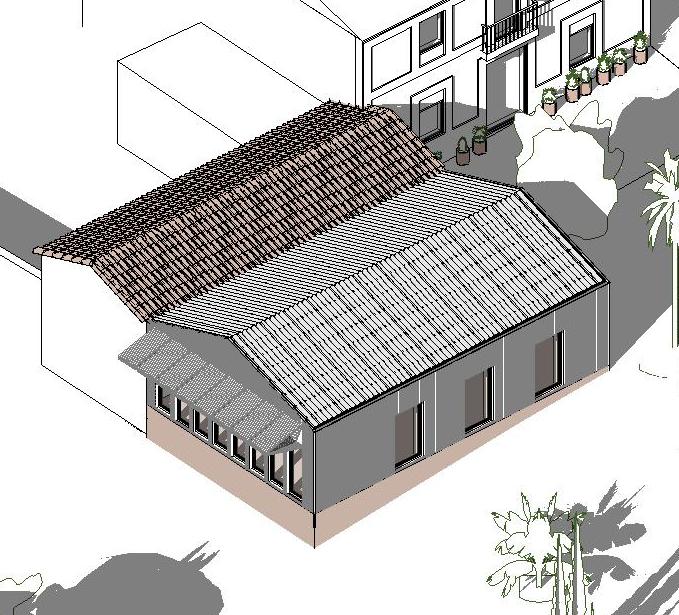

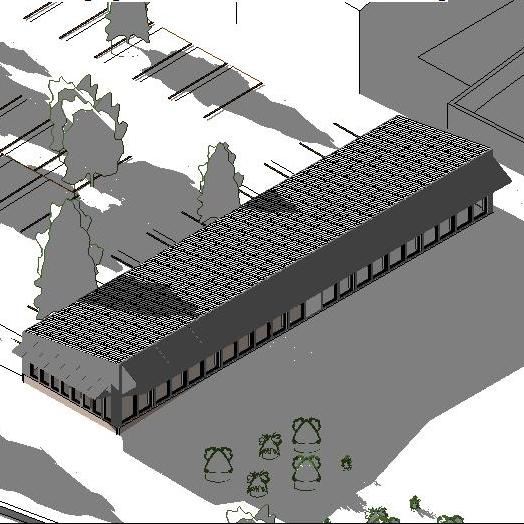

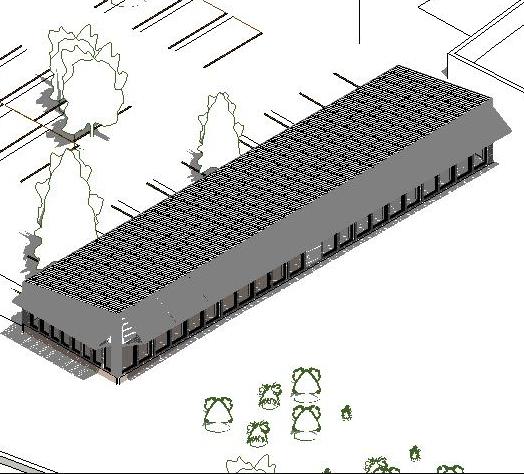

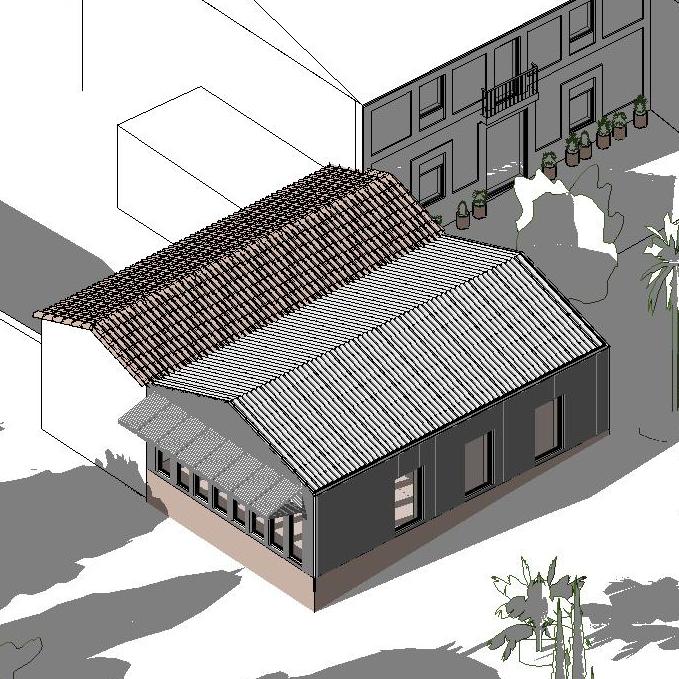

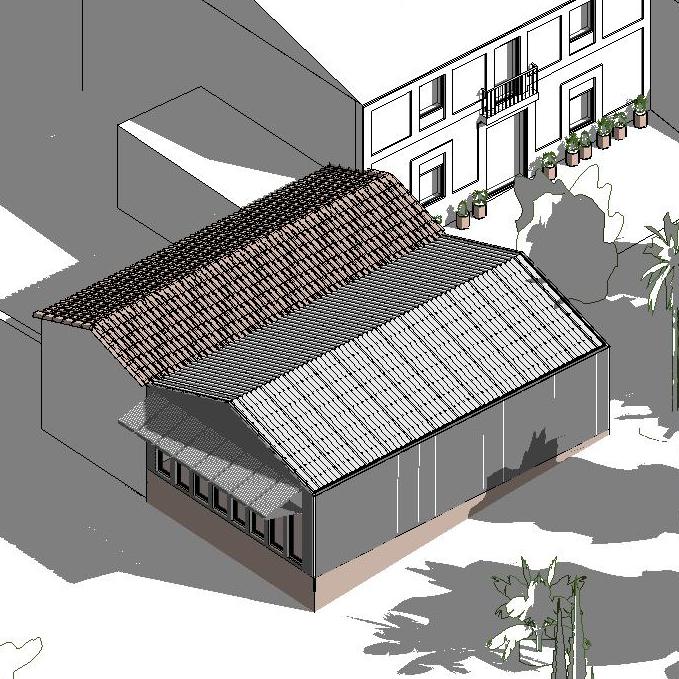

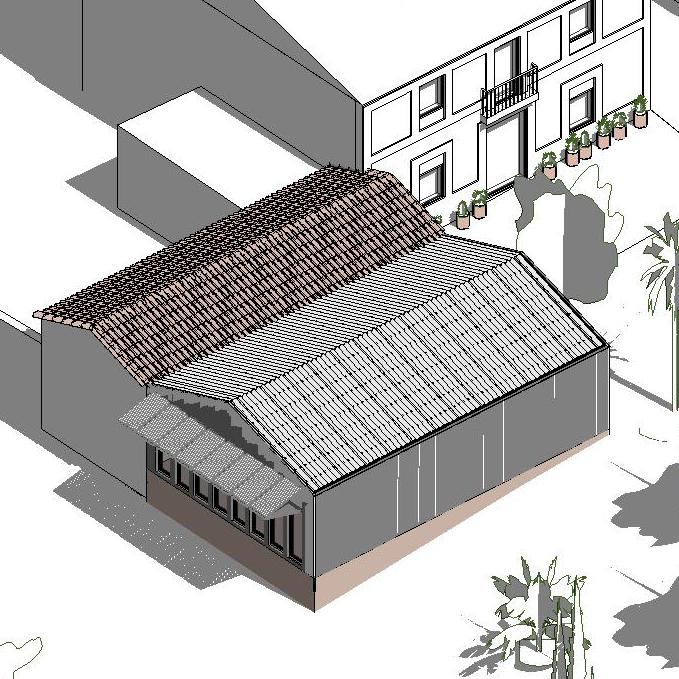

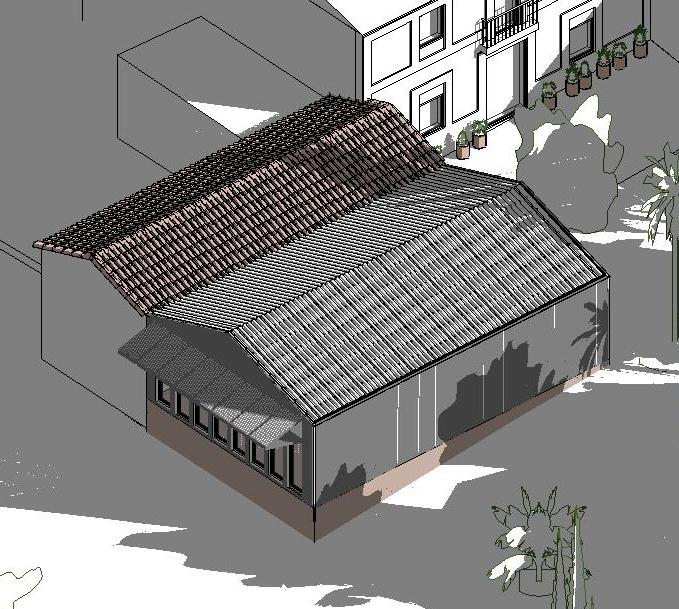

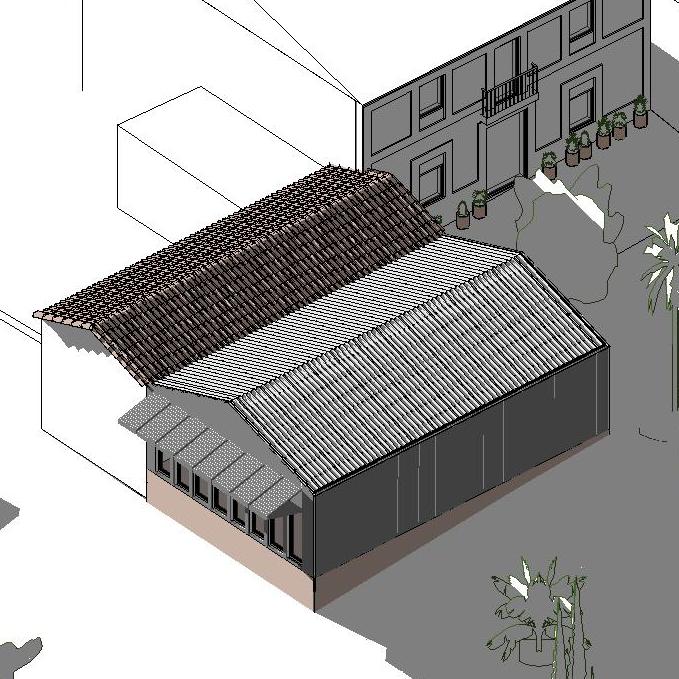

Se realiza el estúdio solar del edificio tanto en el soslticio de verano como en el de invierno para comprobar como los elementos de protección solar hacen que la radiación solar solo entre en el edificio en invierno, siendo en este caso la radiación solar de verano nula.




















De forma que el comportamiento del edificio es muy eficiente y no necesita aclimatación ya que todo el suelo de los edificios se hace a través de mortero de cal y suelo cerámico denso, de forma que el suelo de todos los edificios le aporta la inercia térmica que mantendra el calor interior en invierno, manteniendo una temperatura más estable.

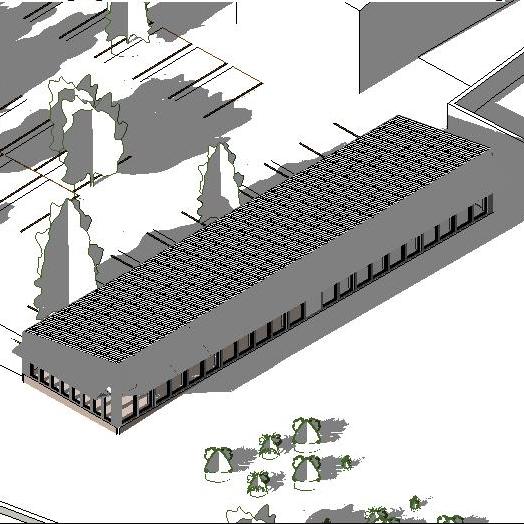

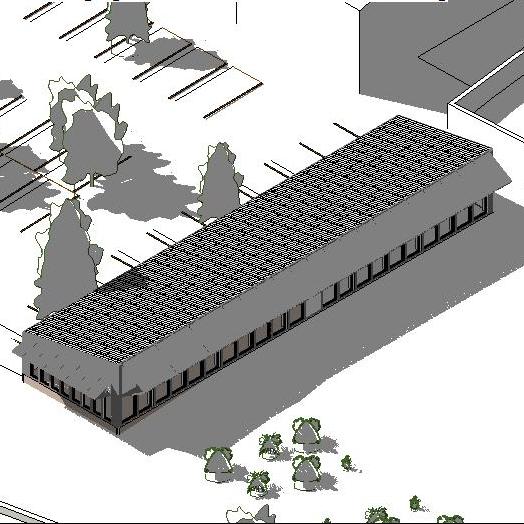

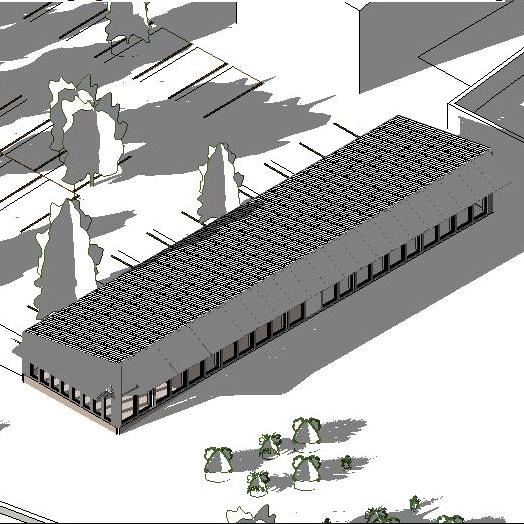

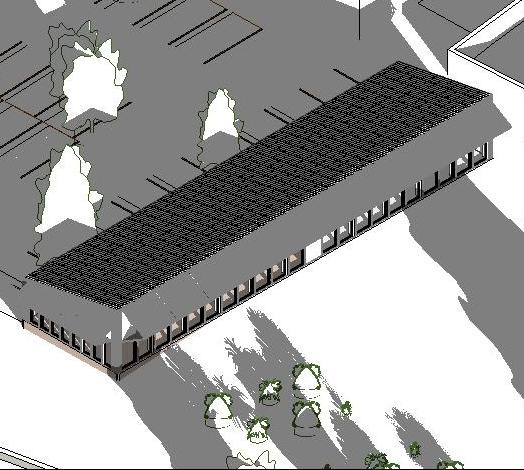

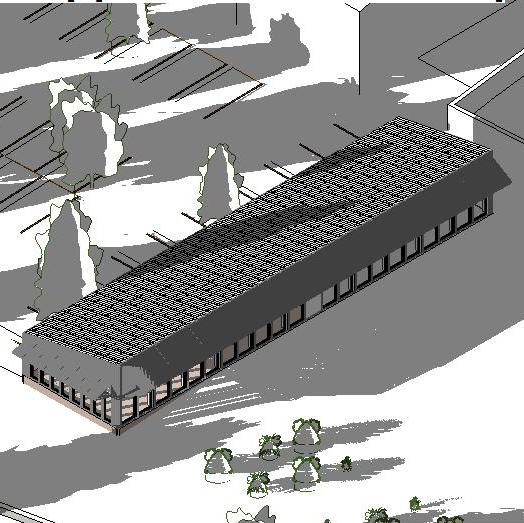

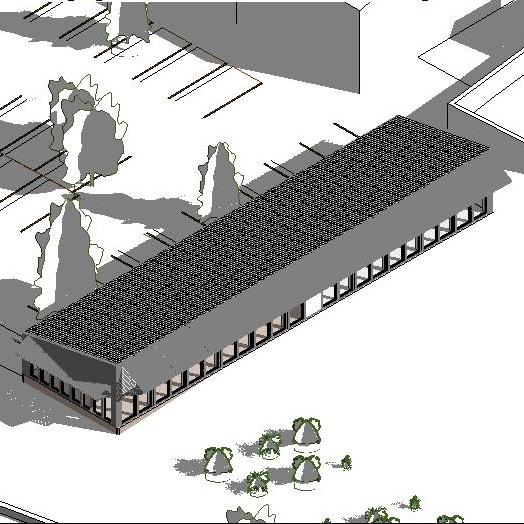

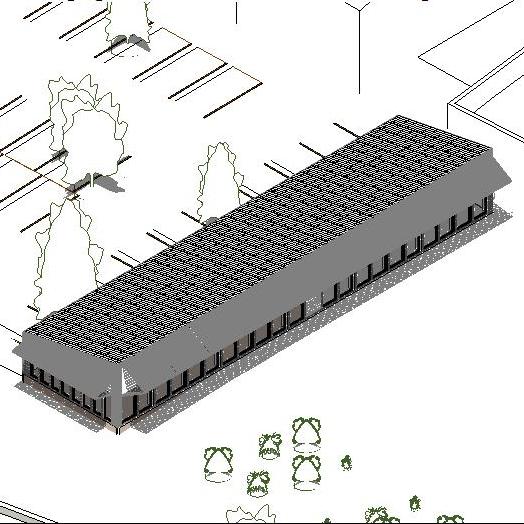

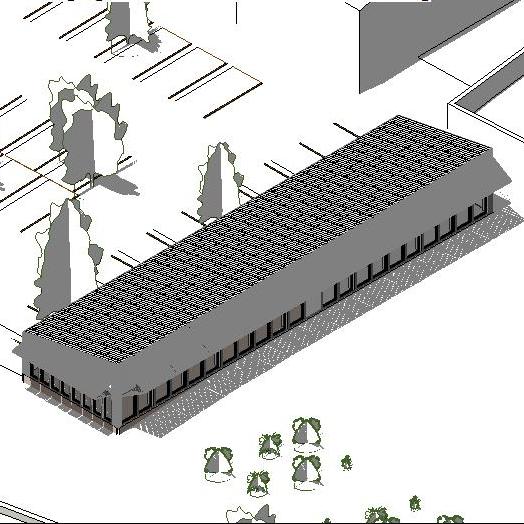

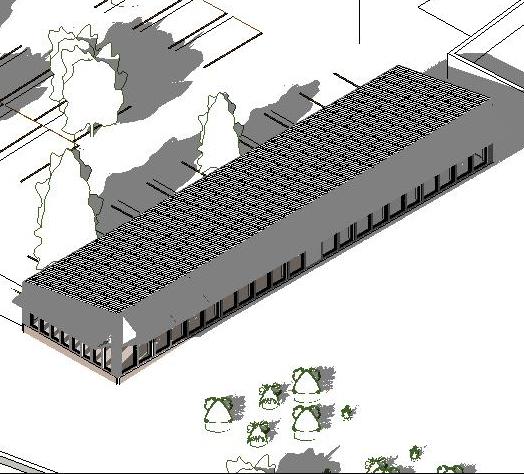

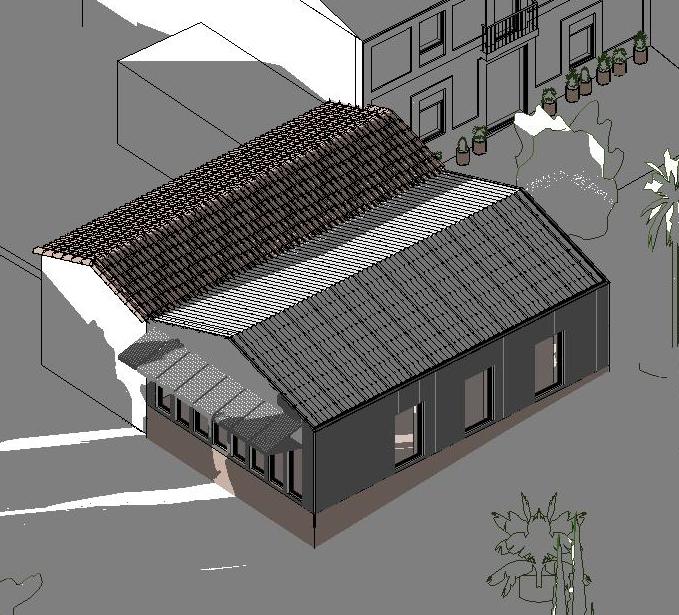

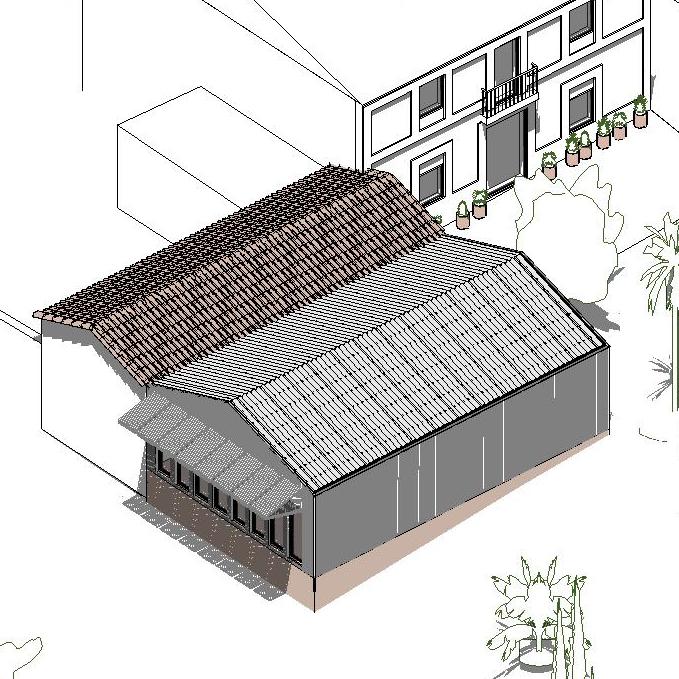

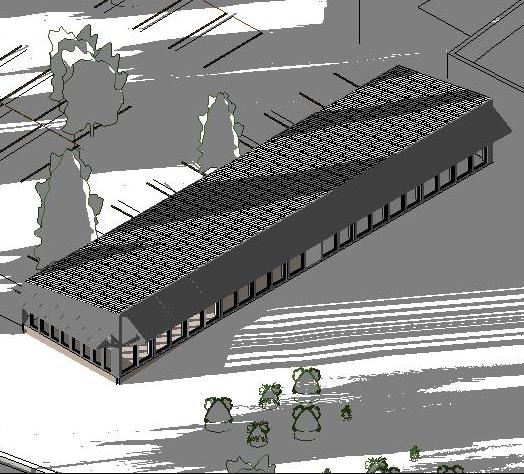

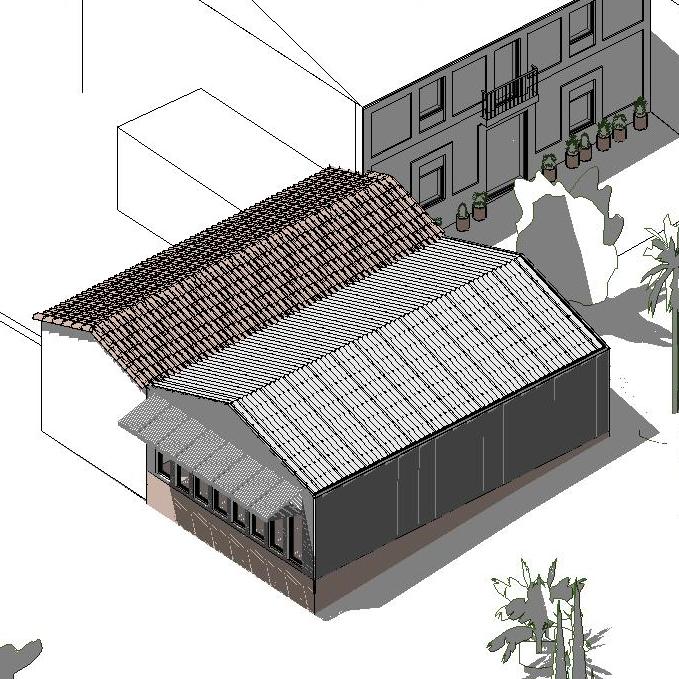

De la misma forma que con la tienda, se realiza el estúdio también en el restaurante, en este podemos observar que las pérgolas protegen de la radiación solar en verano al restaurante a partir de las 10 de la mñana que es cuando el sol empieza a calentar más. Además al igual que el anterior, en invierno la radiación solar entra dentro del edificio sin problema.












En este caso el comportamiento del edificio sigue siendo muy eficiente y con la misma base de inercia térmica en todo el pavi








mento del restaurante su temperatura interior será mucho más estable, aunque en este caso si que se decide aclimanar el edificio ya que tiene un uso con una concurrencia mayor y con mayor permanencia de tiempo de los clientes, teniendo en cuenta que este sistema se usará una poca proporción de tiempo.

UNIONES:
VIGUETAS EMPOTRADAS: En un inicio todas las uniones de la estructura eran empotradas pero nos dimos cuenta que al empotrar las viguetas a las vigas, las viguetas provocaban torsión en las vigas y esto hacía que no cumpliese la estructura.
VIGUETAS ARTICULADAS: Al articular las viguetas a las vigas de la estructura funcionaban mucho mejor pero al no estar arriostrada con uniones rígidas transversalmente la estructura los pilares se desplazaban en el sentido transversal, hacíeno así que la estructura volviese a no cumplir.
VIGUETAS EMPOTRADAS Y ARTICULADAS:
Al final llegamos al punto en el que como necesitamos arriostrar la estructura transversalmente, se articulan todas las viguetas menos las que no producen ningun giro a las vigas, las del extremo de cada módulo que quedaban empotradas, consiguiendo así que la estructura funcione de forma óptima.
ESTIMACIÓN DE ACCIONES
(G) ACCIONES PERMANENTES
G1- Chapa grecada de aluminio (0,008mm de espesor)

(Zona B) Altura (6m) Grado de aspereza del entorno III MARQUESINA con pendiente de 25º y factor de obstrucción 1
Cálculo
Zona B Zona C
Abajo 2,0 3,1 2,3
Arriba -1,5 -2,5 -2,8
Efecto del viento Zona A Zona B Zona C
Efecto del viento Zona A Zona B Zona C Abajo
Abajo 1,8 2,79 2,07 kN/m2
Arriba -1,35 -2,25 -2,52 kN/m2
Q NIEVE qn= u*sk sk= 0,2kN/m2
u= 1kN/m2
qn= 0,2kN/m2
(A) ACCIONES ACCIDENTALES
ACCIONES ACCIDENTALES
Sismo
Conforme con la NCSCE, reguladora de la norma en el Apartado 123 exime a los edificios con aceleraciónbásica inferior a 0,04g como en nuestro caso.
con la NCSCE, reguladora de la norma en el Apartado 123 exime a los edificios con aceleraciónbásica inferior a 0,04g como en nuestro caso.
MATERIAL: Madera laminada encolada GL32H de clase 2
MATERIAL: laminada encolada GL32H de clase 2
UNIONES:
VIGUETAS EMPOTRADAS: En un inicio todas las uniones de la estructura eran empotradas pero nos dimos cuenta que al empotrar las viguetas a las vigas, las viguetas provocaban torsión en las vigas y esto hacía que no cumpliese la estructura.
VIGUETAS EMPOTRADAS: En un inicio todas las uniones de la estructura eran empotradas pero nos dimos cuenta que al empotrar las viguetas a las vigas, las viguetas provocaban torsión en las vigas y esto hacía que no cumpliese la estructura.
VIGUETAS ARTICULADAS:
Al articular las viguetas a las vigas de la estructura funcionaban mucho mejor pero al no estar arriostrada con uniones rígidas transversalmente la estructura los pilares se desplazaban en el sentido transversal, hacíeno así que la estructura volviese a no cumplir.
VIGUETAS ARTICULADAS: Al articular las viguetas a las vigas de la estructura funcionaban mucho mejor pero al no estar arriostrada con uniones rígidas transversalmente la estructura los pilares se desplazaban en el sentido transversal, hacíeno así que la estructura volviese a no cumplir.
VIGUETAS EMPOTRADAS Y ARTICULADAS:
Al final llegamos al punto en el que como necesitamos arriostrar la estructura transversalmente, se articulan todas las viguetas menos las que no producen ningun giro a las vigas, las del extremo de cada módulo que quedaban empotradas, consiguiendo así que la estructura funcione de forma óptima.
VIGUETAS EMPOTRADAS Y ARTICULADAS: Al final llegamos al punto en el que como necesitamos arriostrar la estructura transversalmente, se articulan todas las viguetas menos las que no producen ningun giro a las vigas, las del extremo de cada módulo que quedaban empotradas, consiguiendo así que la estructura funcione de forma óptima.

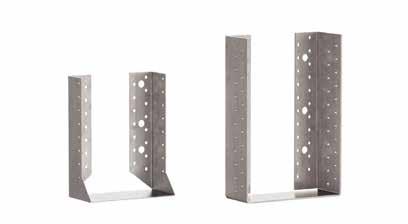

PIEZA UNIÓN:
Para crear algunas uniones empotrada y otras articuladas se decide utilizar Estribo metálico de las interna BSI de Rothoblaas ya que dependiendo de el número de tornillos laterales que se atornillen a las viguetas estas tienen un corpotamiendo empotrado o articulado, permitiendo hacer todas las uniones con un único tipo de pieza.
CIMENTACIÓN:
Al igual que el resto de los edificios como el sitio en el que nos encontramos tiene agua a muy poca distancia de la cota del suelo se decide realizar una cimentación a base de zapatas aisladas de hormigón de cal. Además se decide que la cimentación de los edificios del proyecto no se va a calcular ya que las cargas aplicadas son pequeñas, no se tiene información real sobre el terreno y no tiene mayor relevancia. De forma que lo que se calculará de la estructura es la estructura de madera.
Este edificio tiene el uso de plaza exterior cubierta abierta por lo que no tiene que cumplir la normativa de incendios y los materiales que se van a usar son, el hormigón de cal en contacto con el terreno desde la cual arrancará una estructura ligera de madera y uniones metálicas.
El cálculo de la estrctura se realizará a través de el programa Robot Structural de Autodesk aplicando la normativa vigente del Código técnico y el Eurocódigo.
MATERIAL:
Madera laminada encolada GL32H de clase de servicio 2
UNIONES: Todas las uniones de la estructura del proyecto son metálicas en la parte que si hubo algunas dudas es en si estas uniones serían empotradas o rotuladas quedando al final una combinación entre ambas.
CIMENTACIÓN:
Todos los edificios menos el riurau dispondrán de un forjado san
titário ventilado que les servirá para evitar la capilaridad del suelo y para poner los depóstos de los inodoros secos, el depósito del almacenamiento de agua y los filtros de las aguas grises.
De forma que a partir de la cimentación de hormigón de cal arrancará un muro de 1 metro altura de ladrillo y a partir de este ya arrancará la estructura ligera de madera. Al igual que en la estructura anterior solo se calculará la estructura ya que la cimentación y el muro de contención de 1 metro no tienen mayor complicación.
Al ser un restaurante es un edificio de pública concurrencia que si que deberá cumplir la normativa de incendios.
El cálculo de la estrctura se realizará a través de el programa Robot Structural de Autodesk aplicando la normativa vigente del Código técnico y el Eurocódigo.
MATERIAL:
Madera laminada encolada GL32H de clase de servicio 1
UNIONES:
Todas las uniones de la estructura del proyecto son metálicas empotradas.
Muro estructural (que soportará los pórticos) Muro de contención estructural
Muro estructural (que soportará los pórticos) Muro de contención estructural
Forjado CLT MIX 300 de EGOIN apoyado den los muros estructurales
Forjado CLT MIX 300 de EGOIN apoyado den los muros estructurales
Forjado superior construido a base de paneles prefabricados tipo sandwich de madera
Forjado superior construido a base de paneles prefabricados tipo sandwich de madera
LEYENDA E:1/50
1 Pavimento cerámico de 3 cm
2 Pavimento de baldosas cerámicas de 1 cm
3 Fachada ligera (en orden exterior/interior)
Fachada ventilada de módulos desmontables de cañizo y acero galvanizado
Subestructura de acero galvanizado
Tablero contrachapado recubierto con cera de 15mm
Lámina impermeable y transpirable Tyvek Pro
Aislante, virutas de madera de 12cm Tablero OBS con acabado pintado en blanco de 15 mm
4 Estructura de madera laminada encolada 34x22cm
5 Sistema tabique simple de Pladur de doble placa de yeso N en un trasdós y en el otro una placa hidrófuga y un aplacado de baldosas cerámicas (1,5+1,5+45+1,5+1,0
6 Ventana de madera batiente horizonta
7 Ventana de madera batiente vertical
8 Bajante de pluviales de 50 cm de diámetro
LEYENDA E:1/50
1 - Cubierta (en orden exterior interior):
Chapa grecada de aluminio Alubel 21 Rastreles de madera de 50x30mm
Lámina impermeable y transpirable Tyvek Pro Tablero OBS de 5mm Aislante, virutas de madera de 15cm Tablero OBS con acabado pintado en blanco de 15 mm
2 Ventilaciónb mecánica en cubierta del extractor de cocina
3 Ventilaciónb mecánica permanente en cubierta del depósito de los inodoros secos
4 Fachada ligera (en orden exterior/interior)
Fachada ventilada de módulos desmontables de cañizo y acero galvanizado
Subestructura de acero galvanizado
Tablero contrachapado recubierto con cera de 15mm
Lámina impermeable y transpirable Tyvek Pro Aislante, virutas de madera de 12cm Tablero OBS con acabado pintado en blanco de 15 mm
5 Marquesina de la fachada ventilada abatible verticalmente de añizo y acero galvanizado
6 Pórtico de madera con union oculta de madera laminada encolada 34x22cm
7 Tubo de 50 cm de diámetro de extracción de climatización
8 Rejillas de admisión de climatización
9 Tubo de 31,5 cm de diámetro de expulsión de ventilación
10 Ventana de madera batiente horizonta
11 Suelo:
Pavimento cerámico de 3 cm
Capa de compresión de hormigón de cal de 5 cm
Forjado EGO CLT mix 300 de Egoin
12 Depósito del inodoro seco Nature Loo classic 850 de Ecoflo
13 Muro de ladrillo perforado de 24x12x5 cm
14 Cimentación de zapata corrida de hormigón de cal
15 Canalón metálico de 100 cm de diámetro que desemboca en bajantes de 5 cm de diámetro (mismo espesor que la subestructura de acero por lo que las bajantes se esconden detrás del cañizo exterior.
RESTAURANT DEL BANCAL AL PLAT
MARQUESINAS SUBIDAS (restaurante abierto)
MARQUESINAS BAJADAS (restaurante cerrado)
LEYENDA E:1/20
1 - Estructura de madera laminada encolada 34x22cm
2 Fachada ligera (en orden exterior/interior)
Tablero contrachapado recubierto con cera de 15mm Lámina impermeable y transpirable Tyvek Pro
Aislante, virutas de madera de 12cm Tablero OBS con acabado pintado en blanco de 15 mm 3 Ventana de madera batiente vertical 4 Ventana de madera batiente horizontal
Marquesina de cañizo acatible verticalmente
Pavimento cerámico de 3 cm
Pavimento cerámico de FlexBrick de 24x10x5 cm
LEYENDA E:1/20
1 Chapa grecada de aluminio Alubel 21
2 Rastreles de madera de 50x30mm
3 Perfiles metálicos de acero galvanizado
4 Cubierta (En orden exterior interior)
Lámina impermeable y transpirable Tyvek Pro Tablero OBS de 15mm
Aislante, virutas de madera de 15cm
Tablero OBS con acabado pintado en blanco de 15 mm
6 Acabado exterior de cañizo enganchado a una subestructura de acero galvanizado
7 Pórtico de madera con union oculta de madera laminada encolada 34x22cm
8 Subestruuctura del cañizo de acero galvanizado
9 Tubo de climatización de 50 cm de diámtro
10 - Rejillas de ventilación de 300x250 mm
11 - Fachada ligera (en orden exterior/interior)
Tablero contrachapado recubierto con cera de 15mm
Lámina impermeable y transpirable Tyvek Pro Aislante, virutas de madera de 12cm
Tablero OBS con acabado pintado en blanco de 15 mm
12 - Marquesina abatible en vertical de subestructura de acero galvanizado y cañizo
13 - Puerta abatible de madera
14 - Suelo:
Pavimento cerámico de 3 cm
Capa de compresión de hormigón de cal de 5 cm
15 - Forjado EGO CLT mix 300 de Egoin
16 - Muro de ladrillo perforado de 24x12x5 cm
17 - Viga de cimentación de hormigón de cal
18 - Pavimento cerámico de FlexBrick de 24x10x5 cm
19 - Arriostramiento transversal de la estructura de madera laminada encolada de 15 x 15 cm
LEYENDA E:1/5
1 Chapa grecada de aluminio Alubel 21
2 Tablero contrachapado recubierto con cera de 15mm
3 Lámina impermeable y transpirable Tyvek Pro
4 Subestructura de la fachada de madera laminada encolada
5 Aislante, virutas de madera de 15cm
6 Chapa metálica de acero galvanizado de 4 mm
7 Subestructura de la fachada, tubo cuadrado de acero
galvanizado de 50x50mm con 7mm de espesor
8 Cañizo
9 Rastreles de madera de 50x30mm
10 Neopreno elástico
11 Marco perimetral de los caliñizos de acero
galvanizado
12 Aislante de virutas de madera de 12cm
13 Tablero OBS con acabado pintado en blanco de 15 mm
14 Tubo hueco de acero galvanizado de 50x50mm y
4mm de espesor
15 Subestructura de la fachada de madera laminada encolada de 12x4cm
16 Carpintería batiente de madera
17 Vidrio de seguridad de 6 mm
18 Cámara de aire de 12 mm
4+4 con butiral
19 Vidrio
20 - Guía vertical de la estructura del cañizo levadizo
21 - Subestructura de la fachada de madera laminada encolada de 12x8 cm
22 - Pavimento cerámico de 3x25x10 cm
23 - Capa de compresión de hormigón de cal de 5 cm
24 - Forjado EGO CLT mix 300 de Egoin
25 - Pavimento cerámico de FlexBrick de 24x10x5 cm
26 - Arriostramiento transversal de la estructura de madera laminada encolada de 15 x 15 cm
Chapa grecada aluminio
Rastreles de madera
Forjado de paneles sanwich de madera prefabricados
Paneles prefabricados sanwich de madera
Subestructura de acero
Cañizo con marcos de acero.
Subestructura de las acero (marquesinas verticales)
LEYENDA E:1/5
1 Cubierta (en orden exterior interior)
Chapa grecada de aluminio Alubel 21
Aislante acústico de corcho natural de 3 cm de espesor Cañizo
2 Viguetas articuladas o empotradas de madera laminada encolada GL32H de 18x9 cm
3 Vigas de madera laminada encolada GL32H de 20 x 20 cm 4 - Canalón metálico de 100 cm de diámtro
5 Acabado metálalico con goterón de acero galvanizado
6 Estribo metálico de las interna BSI de Rothoblaas
7 Acabado exterior de cañizo con un marco de acero
galvanizado
8 Pilar de madera laminada encolada GL32H de 20x20 cm
9 Bajante metálica de aguas pluviales de 50 cm de diámtro
10 - Pie de pilar oculto F70 de Rothoblaas
11 - Cimentación de hormigón de cal
12 -Pavimento cerámico de FlexBrick de 24x10x5 cm
13 - Instalación eléctrica vista y protegida
14 - Enchufe
15 - Cable eléctrico protecgido
16 - Cubierta (en orden exterior interior)
Tejas árabes preexistentes
Cañizo
17 - Viguertas de madera preexistentes de 16x8cm
18 - Muro de mampostería preexistente
19 - Ladrillo mazizo preexistente de 24x12x3 cm
20 Teja árabe saliente por la que cae el agua de la cubierta
21 Pilar de ladrillo mazizo preexistente de 30x30 cm
1 BASE DE LA ESTRUCTURA DE PLACAS Para decidir la inclinación a la que colocaremos la estructura de las placas decidimos que la pondremos perpendicular a la inclinación mínima del sol. así en el solsticio de invierno las placas se situarán paralelamente a esta línea.




MÍNIMA INCLINACIÓN DEL SOL 28º Solsticio de
1 ESTRUCTURA FIJA
Tiene como objetivo ser la base de la torre y levantar hasta un punto las placas solares en el que los elementos adyacentes no le produzcan sombra a esta
invierno MÍNIMA INCLINACIÓN DEL SOL 28º Solsticio de invierno MÁXIMA INCLINACIÓN DEL SOL 74º Solsticio
4 RESULTADO ORIENTACIÓN DE PLACAS
2 SOLSTICIO DE INVIERNO Orientadas de forma perpendicular a la dirección del sol es cuando reciben mayor radiación y por lo tanto producen más electricidad.
3 SOLSTICIO DE VERANO Las placas se situan a cierta distancia ya que en el solsticio de verano el sol tiende una dirección bastante perpendicular y así aseguramos que las placas no se hagan sombra unas a otras.
2 RAIL DE ROTACIÓN Rail circular que forma parte de la estructura fija que lo que hace es permitir el giro de toda la estructura superior
3 ESTRUCTURA PLACAS SOLARES Aquí se disponen ya las sucesivas placas solares que podrán girar con guías sobre el rail para que las placas estén orientadas siempre hacia donde le este viniendo el sol (por la mañana al este y por la tarde al oeste, como un girasol)
4 MOLINILLO Finalmente en el punto más alto de la torre se dispondrá un pequeño generador de energía eólica doméstico que genere una energía mínima por la noche, además de una pequeña veleta en la parte superior para saber en todo momento en que dirección sopla el viento.
Recorrido de evacuación 18m Recorrido de evacuación 20,5m OE OE
TABLA DE EXIGENCIAS RESUMEN INCENDIOS:
Para más detalle consultar la memória
COMPARTIMENTACIÓN
Sector Uso Sup. Sector Sup. Norma
S1 Pública concurrencia 220 <2500
CONDICIONES
Sector Altura de la evacuación Sentido Ei (paredes y techos Ei (pueras)
S1 0 Ei 90 Ei45
LOCALES DE RIESGO ESPECIAL
Local Uso Sup. Sector (m ) Sup. de nivel de riesgo bajo (m ) Nivel de riesgo
Almacén de residuos 2,7 5<S<15m2 Ningunio
Local Uso kW Potencia (kW) Nivel de riesgo Cocina 35 30<P<50 Ninguno ya que los aparatos estarán protegidos con un sistema automático de exitinción.
Local Uso Nivel de riesgo
L1 Sala de máquinas y contadores Bajo
CONDIDICONES
Sector Altura de la evacuación Sentido Ei (paredes y techos Ei (pueras)
S1 0 Ei 90 Ei45
Local Nivel de riesgo R Estructura REI (paredes y techos) Vestíbulo de independencia Puertas Recorrido máximo L1 Bajo 90 90 No Ei 45-C5 ≤25
EVACUACIÓN
Ocupación
S Máquinas 2,4 m
S Zona de público sentado en restaurantes 122,3 m
S Aseos 15,4 m
S Zona de servicios (cocina) 46,4 m
Salida del recinto
Origen de evacuación
Indicación de cambio de sentido con luces de emergencia
Equipo automático de extinción
Armario con extintor 21A con luces de emergéncia
122,3 1,5 82
Sector Uso Zona Sup. sector Ocupación Ocupación (personas) S1 Pub. concurrencia Zonas de público sentado en restaurantes
S1 Pub. concurrencia Servicios (Cocina) 46,4 10 5
S1 Cualquiera Aseos 15,4 3 6
S1 Cualquiera Sala de máquinas 2,4 Nulo 0 Total 93
Origen recorrido
Sector N Salidas Ocupación longitud de recorrido de la nroma Longitud máxima de recorrido
S1 1 93 <25m 18m
Dimensionado
Objeto Ocupación Normativa (m) Ancho normativa (m) Ancho real (m)
Puertas y pasos 105 P/200<’,8m>1,23m 0,8m 2 puertas de 0,9
Pasillos 9 P/200<’,8m>1,23m 0,8m 1,2m

INSTALACIONES
Código Uso Sup. (m2) Sup. Normativa Extintor Instalaciñon automática de extinción BIE
S1 Pública concurrencia 220 Uno cada 15m Si No
L1 Sala maquinas 2,4 1 No No
ESTRUCTURAS
Código Uso Altura de evacuación (m) Resistencia Solución
S1 Pública concurrencia 0 R90 Se contemplará en el cálculo de la estructura y la estructura de madera augmentará en sección
DE
DE 500 LITROS DE VITOCELL CVA500
PANELES SOLARES PRODUCCIÓN ACS
con 40mm de armafles de caucho
DEPÓSITO DE AGUAS PLUVIALES :10.000 L
Acometida a la red pública
IFF 17 Contador general
IFF 18 Llave de paso general
IFF 23 Llave de paso
Canalización agua fría
Canalización agua caliente
Codo con vuelta hacia arriba
Codo con vuelta hacia abajo
IFF 30 Grifo de agua fría
IFC - 38 Grifo de agua caliente
Grigo de agua no potable señalizada como tal Interacumulador Vitocell 100-V de 200 litros de VIESMANN medidas 605 mm (diámetro) x 14009 (altura)
SEPARACIÓN ENTRE INSTALACIONES EN EL MISMO PLANO VERTICAL: Agua caliente
Agua fría

Acometida a la red pública IFF - 17 Contador general
IFF - 18 Llave de paso general
IFF - 23 Llave de paso
Canalización agua fría
Canalización agua caliente
Codo con vuelta hacia arriba
Codo con vuelta hacia abajo
IFF - 30 Grifo de agua fría
IFC 38 Grifo de agua caliente
Grigo de agua no potable señalizada como tal Interacumulador Vitocell 100-V de 200 litros de VIESMANN medidas 605 mm (diámetro) x 14009 (altura)
SEPARACIÓN ENTRE INSTALACIONES EN EL MISMO PLANO VERTICAL: Agua caliente
4.1.1 Red de pequeña evacuación de aguas residuales.
Tipo de aparato UD (Unidades de desagüe) de Uso público Ø de sifón y derivación individual (mm)
Colector

4.2.1 Red de pequeña evacuación de aguas pluviales Superficie de cubierta 230m2 Número de sumideros 4 (200<S<500) (Mínimo)
A la hora de dimensionar canalones y bajantes en las tablas aparecen los datos para una pluviométrica de 100mm/h - En el apéndice B podemos ver el plano con la intensidad pluviométrica de cada sitio y hacer así la conversión, En nuestro caso nos encontramos en la zona B en la isoyeta 100 por lo que nuestra pluviometría es 220 (mm/h). Así que calcularemos el factor de conversión que aplicaremos a la superficie servida f=i/100 f=220/100 f=2,2 Superficie de la cubierta = 230m2 x el factor de corrección (2,2) = 506m
La intención del proyecto es disimular las bajntes con el cañizo (revestimiento exterior de las fachadas) se decide poner más número de bajantes y así tener la menor sección posible de las própias bajantes.
Tabla 4.8 Diámetro de las bajantes de aguas pluviales para un régimen pluviométrico de 100mm/h. El diámetro más pequeño de la tabla es 50 mm y para utilizarlo necesitamos una superficie de 65m2 506 / 8 = 63.25m . Así que se decide ampliar el numero de sumideros y por lo tanto el número de bajantes a 8, esparcidas a lo largo de toda la fachada.
Tabla 4.7 Diámetro del canalón para un régimen pluviométrico de 100 mm/h Como ya sabemos que la superficie de cubierta que se van a llevar los sumideros es 63.25m los canalones también y en este caso se selecciona el diámetro 100 con una pendiente al 2%.
3.2.3 Colectores de aguas pluviales Colector 1 conduce el agua de 5 bajantes 63,25m2 x 5 = 311,25m2 Ø 110 al 2% Colector 2 conduce el agua de 3 bajantes 3,25m2 x 5 = 186,75m2 Ø 110 al 2%
AGUAS PLUVIALES:
Bajantes
Colectores en cubierta con una pendiente del 2%
AGUAS PLUVIALES:
Colectores colgados con una pendiente del 1%
Bajantes
Piezas de registro
Colectores en cubierta con una pendiente del 2%
AGUAS GRISES:
Colectores colgados con una pendiente del 1%
Colectores colgados con una pendiente del 1%
Piezas de registro
Piezas de registro
AGUAS GRISES:
AGUAS NEGRAS
Colectores colgados con una pendiente del 1%
Piezas de registro
AGUAS NEGRAS
No hay, el objetivo del proyecto es entender que no existen residuos y por lo tanto reciclar todos los recursos que se tengan o se produzcan, entre ellos los desechos humanos. Por ello se utilizan inodoros secos con un depósito en el forjado sanitário que se vaciará una vez al año y se acabará de compostar en la parcela del sistema adyacente, el huerto hurbano (a menos de 50m). Esto facilita mucho el tratamiento de las aguas grises que almacenaremos y se utilizarán como riego en la parcela del huerto hurbano que ya hemos mencionado. Lo mismo pasa con las aguas pluviales que también se almacenan y se usarán en otra parte del proyecto. (PARA MÁS INFORMACIÓN DE COMO SE USARÁN VER LA MEMÓRIA)
No hay, el objetivo del proyecto es entender que no existen residuos y por lo tanto reciclar todos los recursos que se tengan o se produzcan, entre ellos los desechos humanos. Por ello se utilizan inodoros secos con un depósito en el forjado sanitário que se vaciará una vez al año y se acabará de compostar en la parcela del sistema adyacente, el huerto hurbano (a menos de 50m). Esto facilita mucho el tratamiento de las aguas grises que almacenaremos y se utilizarán como riego en la parcela del huerto hurbano que ya hemos mencionado. Lo mismo pasa con las aguas pluviales que también se almacenan y se usarán en otra parte del proyecto. (PARA MÁS INFORMACIÓN DE COMO SE USARÁN VER LA MEMÓRIA)
Funcionamiento de la ventilación de los inodoros secos
OCUPACIÓN:

Sector Uso Zona Sup. sector Ocupación Ocupación (personas)
S1 Pub. concurrencia Zonas de público sentado en restaurantes
122,3 1,5 82
S1 Pub. concurrencia Servicios (Cocina) 46,4 10 5
S1 Cualquiera Aseos 15,4 3 6
S1 Cualquiera Sala de máquinas 2,4 Nulo 0 Total 93
CÁLCULO DEL CAUDAL DE VENTILACIÓN:
Un tema importante que debemos tener en cuenta en la ventilación es que al utilizar inodoros secos estos necesitan de una extracción contínua de ventilación del depósito hacia el exterior. Esta extracción contínua la contibilizaremos dentro del cálculo del caudal mínimo de ventilación ya que el inodoro es el punto de extracción de aire que utilizaremos en los baños (ya que si en el mismo baño pusiésemos otra extracción de aire si la otra extracción fuese más fuerte que la del própio depósito del inodoro al aire del depósito podría salir hacia el baño y sería contraproducente, haciendo que el baño tuviese olor)
IDA Ventilación mínima (dm /s/personas) Ocupación (personas) Ventilación (dm3/s) Ventilación (m /h)
3 8 93 744 2678
RECUPERADOR DE CALOR:
Como el caudal de ventilación es mayor a 0,5m3/s (1.800 m /h) se necesitará instalar un recuperador de calor.
Zona Ventilación (m3/h) Modelo (Mitsubishi)
Inodoros 960 No se recupera
Cocina 2000 LGH-200RVX-E
Se decide no recuperar todo el caudal de la ventilación por dos razones, la primera para que la ventilación del depósito de los inodoros salga al exterior lo más rápido posible y así tener menos posibilidades de fugas y facilitar la extracción y dos para crear presión en las zonas sucias.
CALIDAD DEL AIRE:
Zona AE
Asientos 2 Puede transferirse a baños y cocinas
Cocina y baños 3 No se permite el traspaso
CONDUCTOS:
Zona Ventilación (m3/h) Motor(soler y palau) Ø (mm)
Inodoro 1 240
Indoro 2 240
TD-160/100 N SILENT 100
TD-160/100 N SILENT 100
N SILENT 100
Total 2960>2678 Cumple
REJILLAS:
Expulsión
Zona Caudal máximo (m3/h) Número Dimensiones (mm) Tipo de rejilla (AIRSUM) Q rejilla (m /h) Asientos 2000 5 400x125 Serie 200 400
Admisión
Zona Caudal máximo
Los inodoros secos tienen que tener una ventilación contínua, 24h para asegurar que no transmita olores a los baños, por ello el caudal de ventilación de los baños se hará siempre por los inodoros secos y por lo tanto por el depósito del forjado sanitário ya que si extrayésemos aire por otro sitio del baño esta doble presión sería contraproduciente con la presión de extracción de los depóstitos y si el otro ventilador tuviese más potencia que el de los inodoros haría que el olor de los depósitos de expanidese por el baño.
De esta forma solo se extraerá aire de los inodoros por el depósito subterráneo tal como aparece en la sección asegurando una única dirección del aire:
BAÑOS INODOROS - DEPÓSITO EXTERIOR

LEYENDA ELECTRICIDAD
LEYENDA ELECTRICIDAD
LEYENDA ELECTRICIDAD
AGUAS PLUVIALES:
AGUAS PLUVIALES:
Punto de luz del techo colgado a cuna altura de 2,1m
Punto de luz del techo colgado a cuna altura de 2,1m
Punto de luz pared a una altura de 2,1m
Punto de luz pared a una altura de 2,1m
Tira de led
Tira de led
Interruptor unipolar
Interruptor unipolar
Conmutador
Conmutador
Base de enchufe 16A
Base de enchufe 16A
Base de enchufe 25A
Base de enchufe 25A
Extractor
Extractor

Cuadro de contadores
Cuadro de contadores
