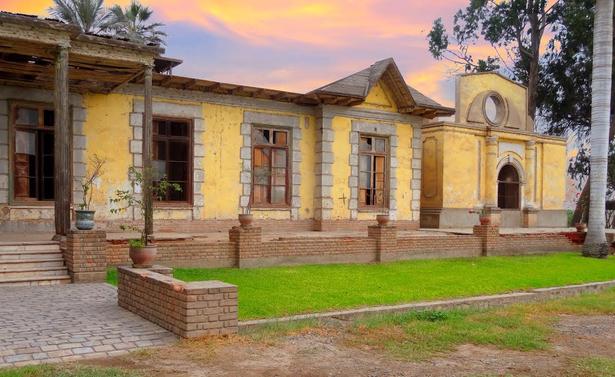

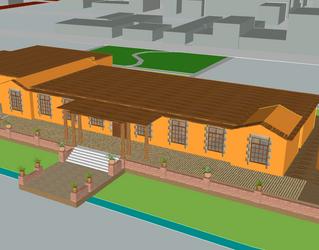

CULTURAL - CASA PRINCIPAL

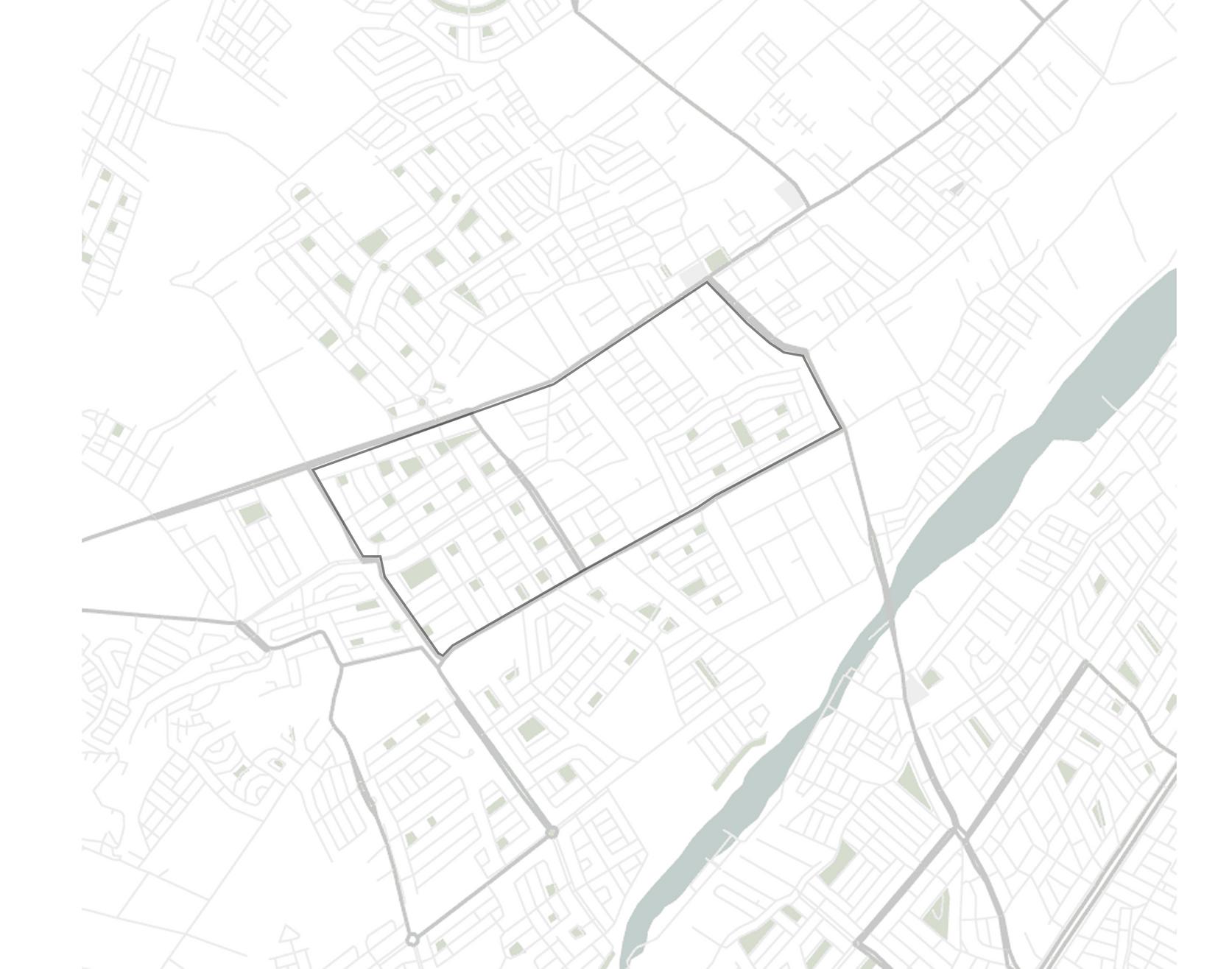

la zona cultural se delimita mediante el canal de riego
PROBLEMATICAS
Falta de conservacion de la hacienda
se promueve el turismo
Falta de identidad cultural de la mayoria de los pobladores.
Dentro del entorno no existe un centro que promuva la identidad cultural y que beneficie a los pobladores.
La falta de servicios basicos como electrecidad agua potable y saneamiento

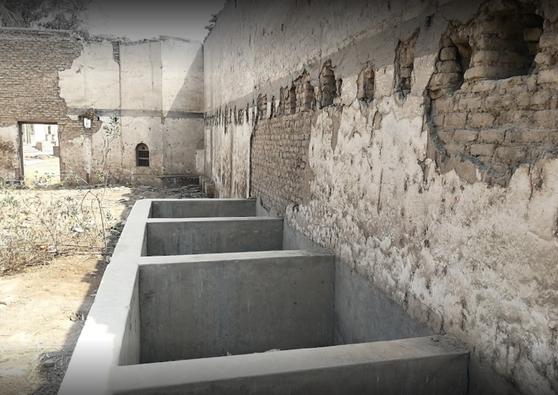

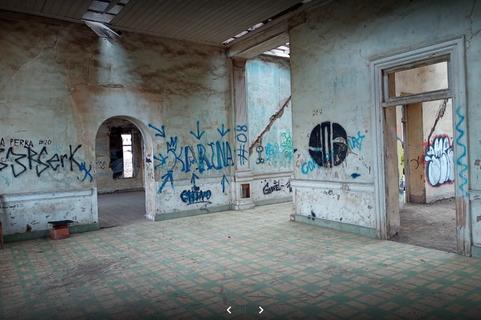

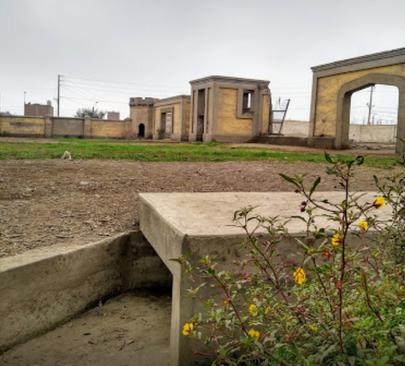

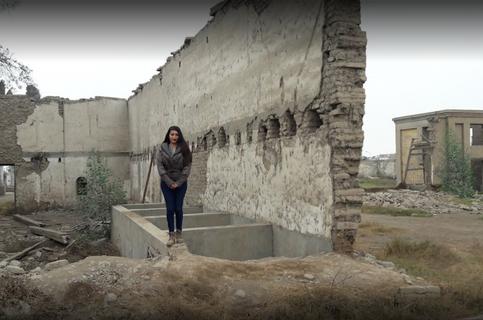

La mayor parte del la edificaci se encuentra materiales deficientes como el techo, piso y paredes.
FICACIÓN
75% 25% 45% 15%

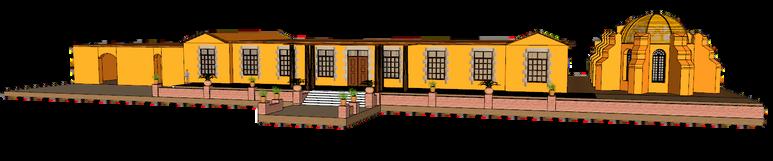

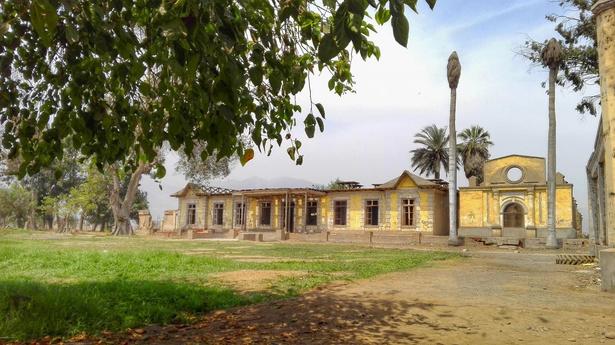

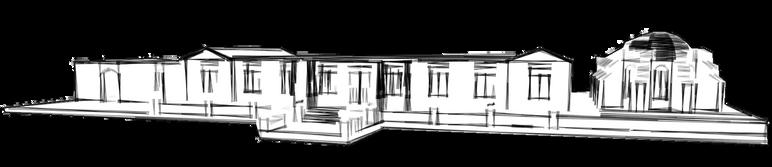

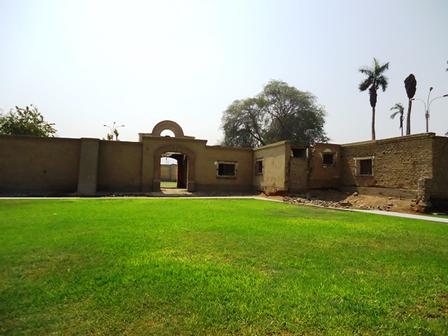

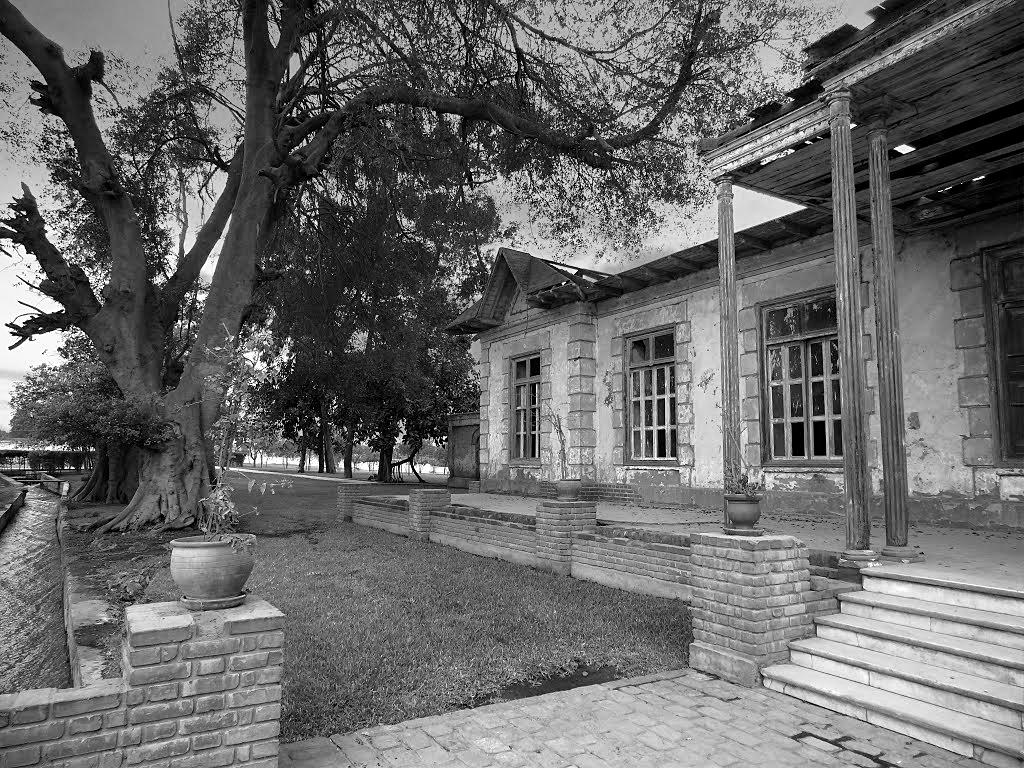

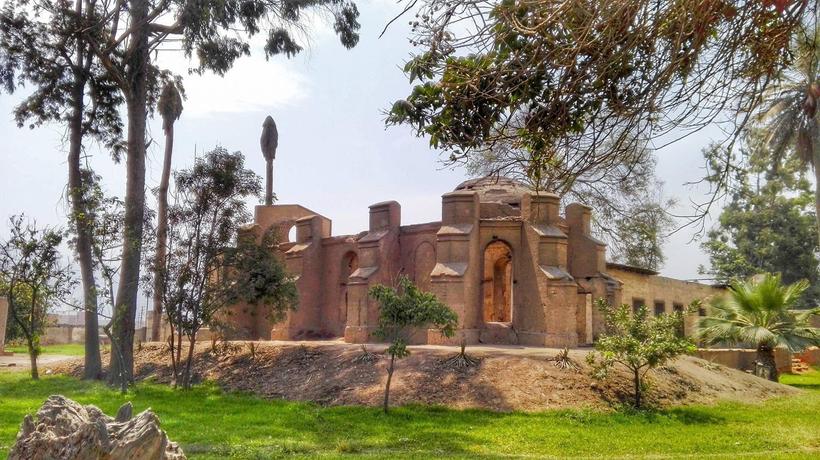

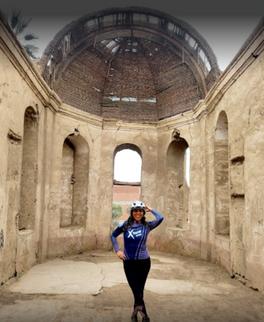

La casa posee formas coloniales en los contrafuertes y los vanos
No
CONSERVACION TURISMO IDENTIDAD CULTURAL EQUIPAMIENTO CULTUAL 5
MUTACION - ADN

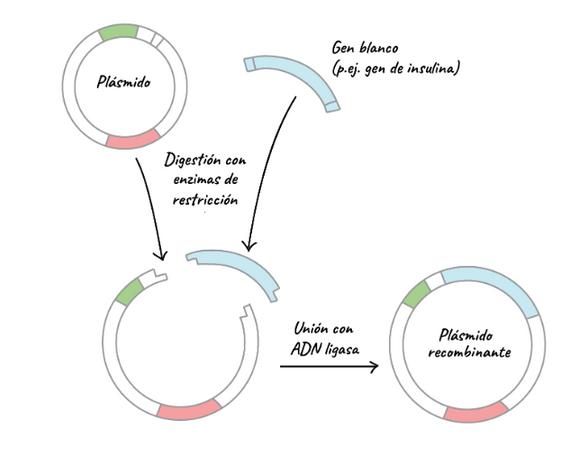

ElGen:parte inportante derestauracion
Estadoactual
ElGenfunciona como integracionde apoyoprincipal
Unaedificacion restauradayhabitada
Estadofinal
En conclusión la hacienda fortín en este caso la casa principal viene a ser el ADN como parte importante de la zona y la restauración viene a ser el CROMOSOMA que se agrega para dar vida de nuevo a la edificación, con nuevos espacios y con un nuevo desarrollo cultural. Siempre respetando su forma inicial.
T2 IDEA RECTORA PROGRAMA ARQUITECTONICO CONCEPTO 6
7 PÚBLICO OBJETIVO PASAJERO FAMILIAS 40% ESTUDIANTES 85% TRABAJADORES 35% TURISTAS 30% OBJETIVOS GENERALES Conservar gran parte de la infraestructura de la hacienda el Fotin ya que cuenta con sucesos históricos Construir ambientes que ayuden a potencializar el valor histórico El turista o visitante tendrá contacto directo con la cultura Incentivar el respeto y cuidado por el patrimonio local Influir en el desarrollo turístico social, urbano y cultural PUBLICO OBJETIVOT2 PUBLICO OBJETIVO PERMANENTE 12% ANCIANOS NIÑOS Y JOVENES CON ALGUNA DISCAPASIDAD 18% 24% FAMILLAS VICITANTES 32% 45% JOVENES VICITANTES TRANSEÚNTES LOCALES

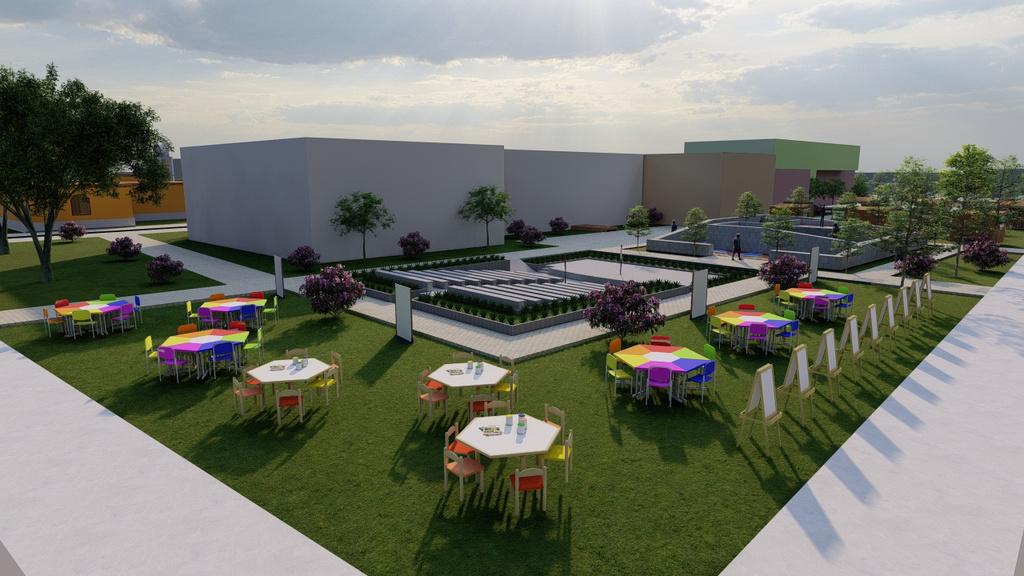

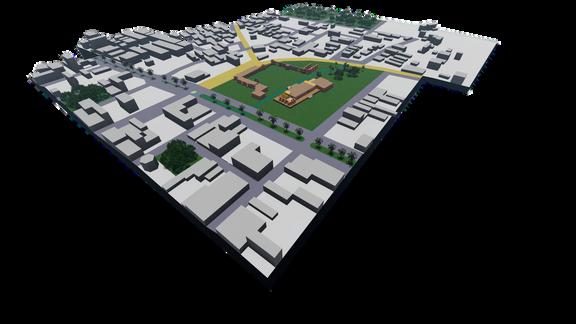

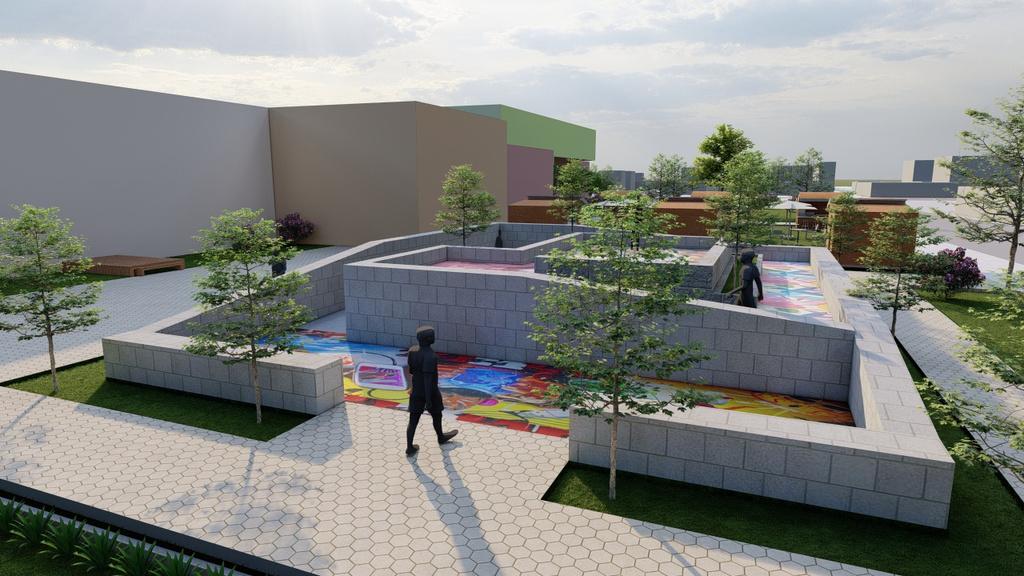

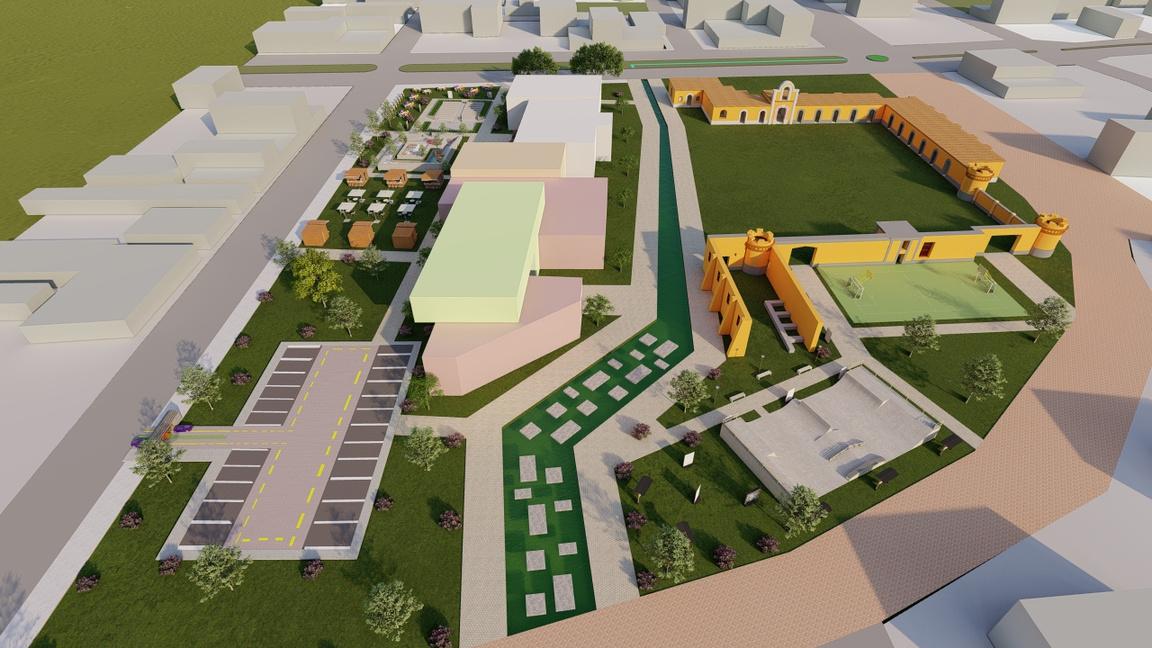

1 2 T3 ESTRATEGIAS DEL ENTORNO INMEDIATO PROPUESTAS 8 SKATE PARK LOSA DEPORTIVA ZONA DE RECRACIÓN CON EL FIN DE JUNTAR A LOS JOVENES DEL DISTRITO PARA REALIZAR DEPORTE Y CONOCER DE MANERA INDIRECTA LA CULTURA DE SU DISTRITO KIOSCOS CULTURALES ZONA DE ENCUENTRO PARA COMPARTIR Y CONSUMIR ALIMENTOS PROPIOS DE LAS ACTIVIDADES Y COSTUMBRES DE CARABAYLLO TALLERES AL AIRE LIBRE TALLER DE MANUALIDADES AL AIRE LIBRE CON EL FIN DE EXIBIR A LOS TRANSEUNTES UNA DE LAS ACTIVIDADES QUE SE REALIZAN DENTRO DEL CENTRO CULTURAL PANELES UBICADOS EN DISTINTOS PUNTOS DEL FORTIN CONLE OBJETIVO DE MANIFESTAR DE MANERA INDIRECTA LA CULTURA A SECTOR INSTITUCIONAL 7 8 A

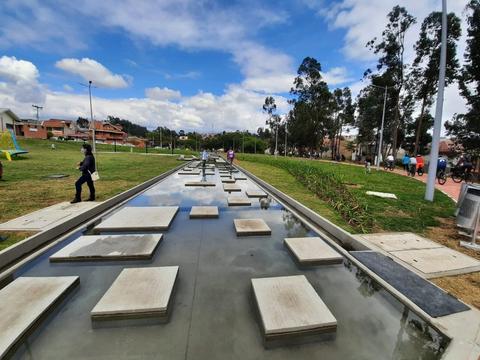

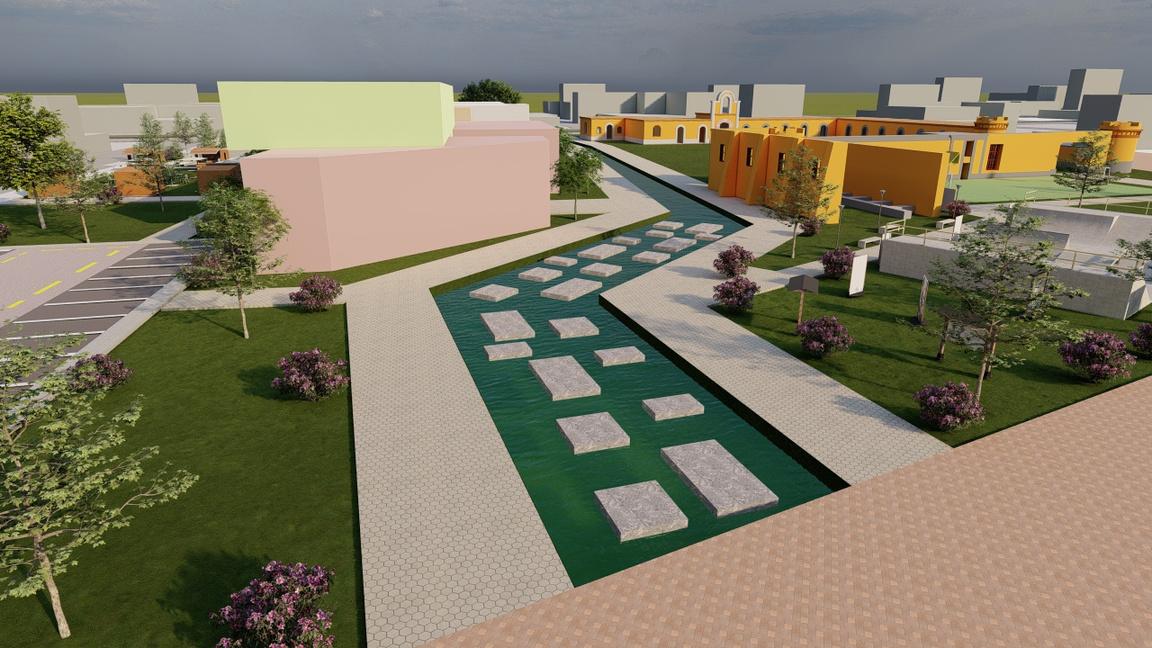

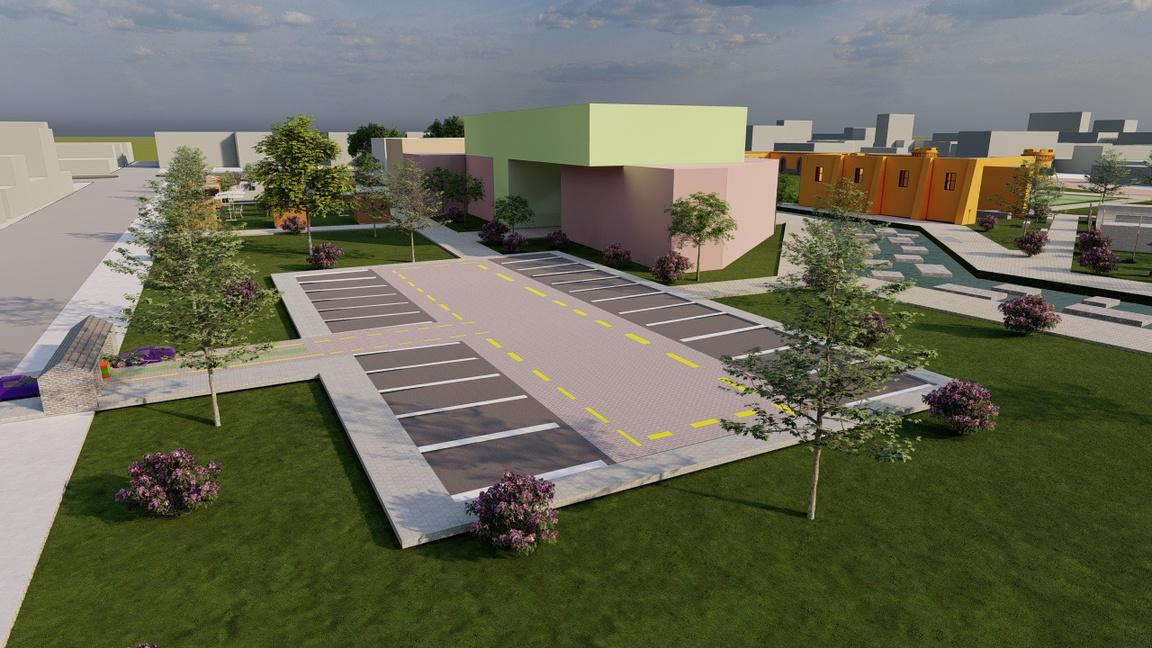

5 6 NTRALMA G 1 2 3 4 5 6 9 ESTACIONAMIENTO INTERACCION CON LA PREEXISTENCIA PUNTO DE UNION CON EL RECORRIDO HISTORICO , ADEMAS TRATAMIENTO AL CANAL DE RIEGO EXPRESANDO LAS FORMAS DE LA HACIENDA EL FORTIN ALAMEDA PUNTO CENTRAL DE LA ALAMEDA QUE PERMITE LA UNION CON LA HACIENDA EL FORTIN ACCESO PEATONAL QUE RECORRE DESDE LA AV A HASTA LA AV JOSE SACO ROJAS JUEGOS PANELES PALMERA MOLLE AMPLIACIÓN

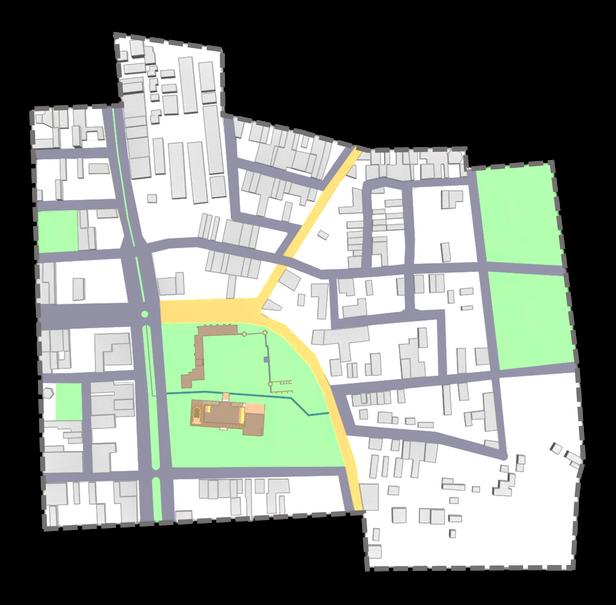

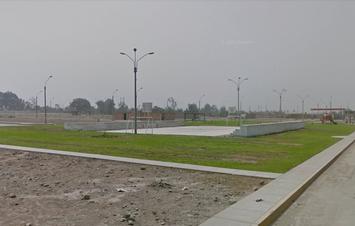

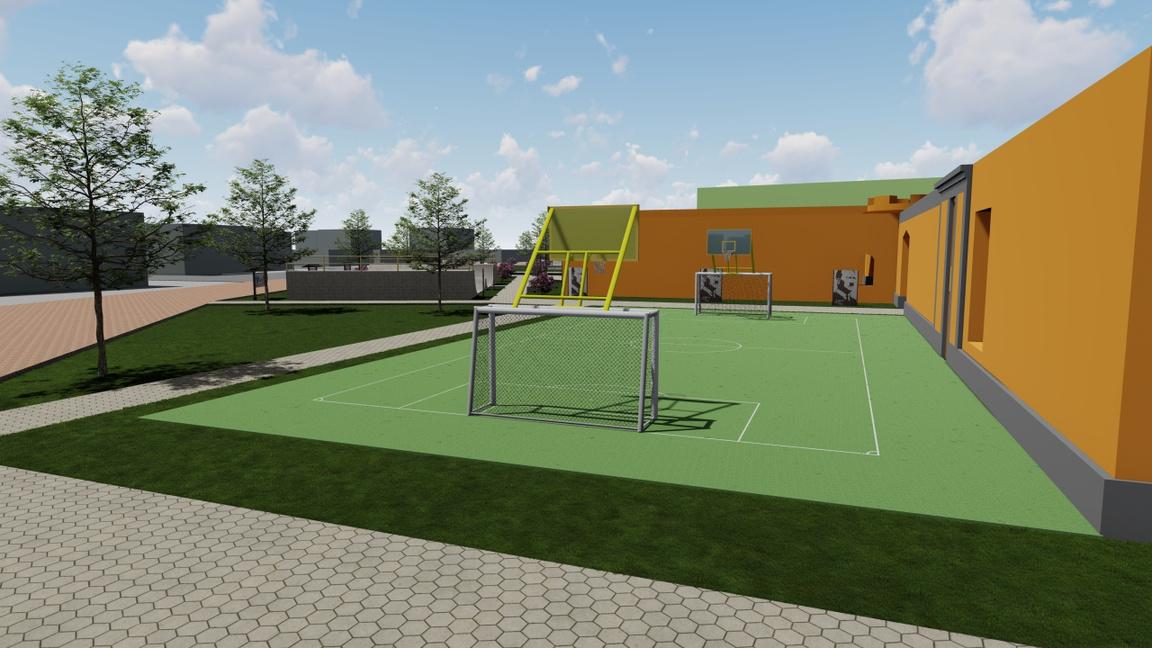

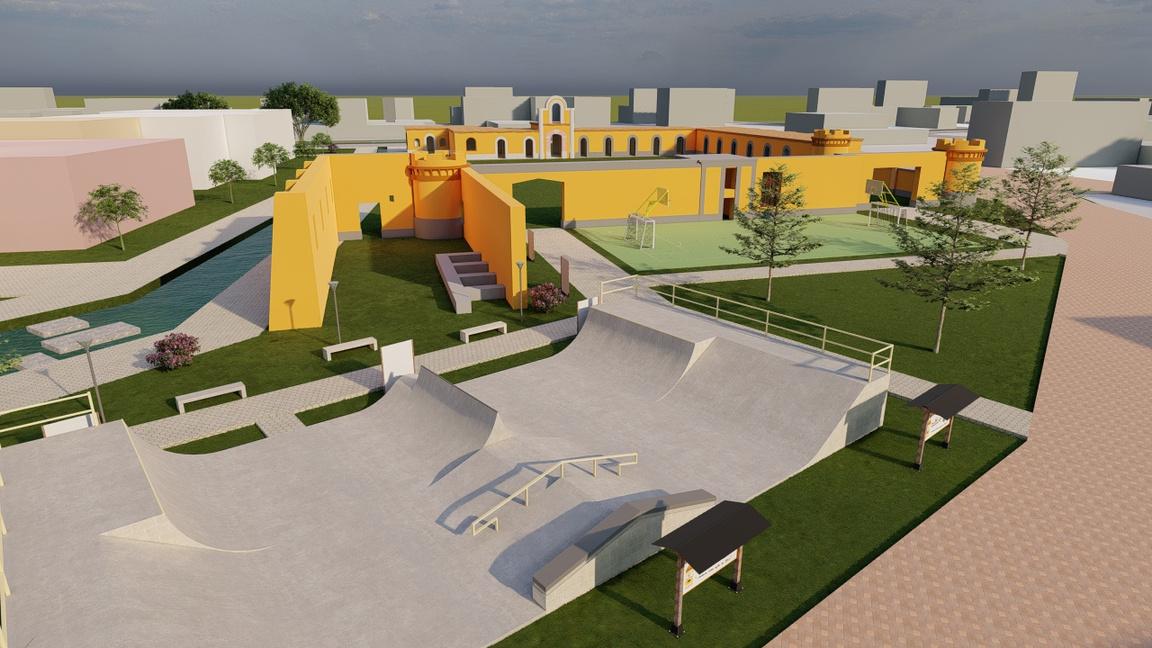

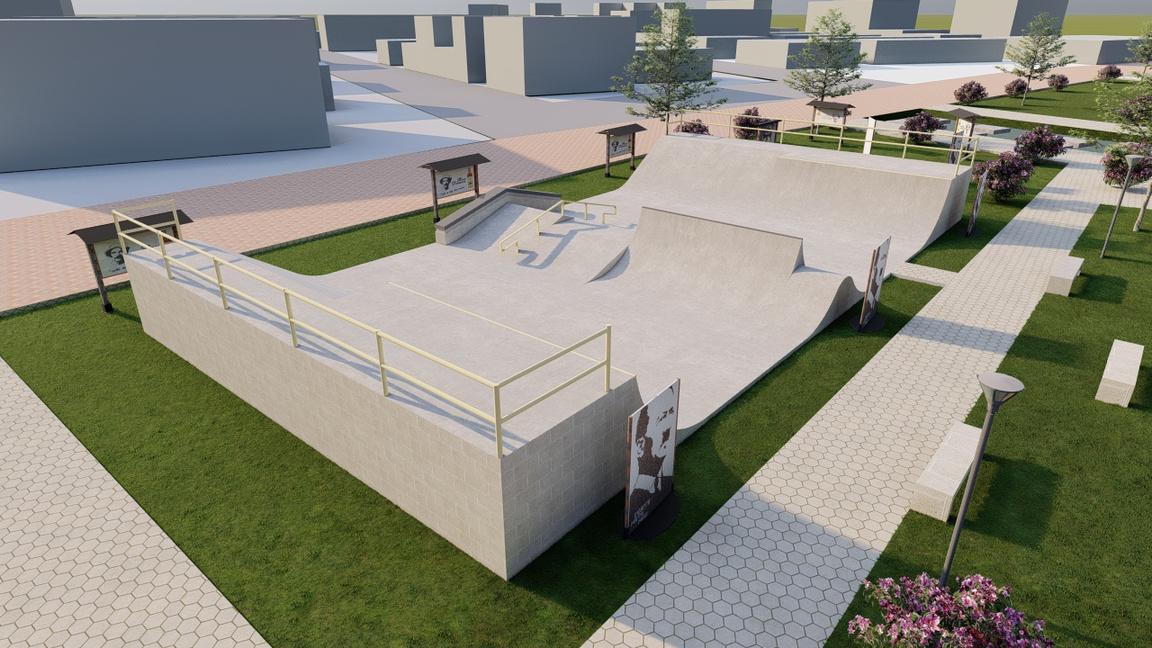

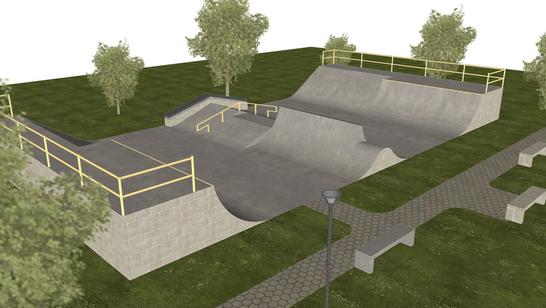

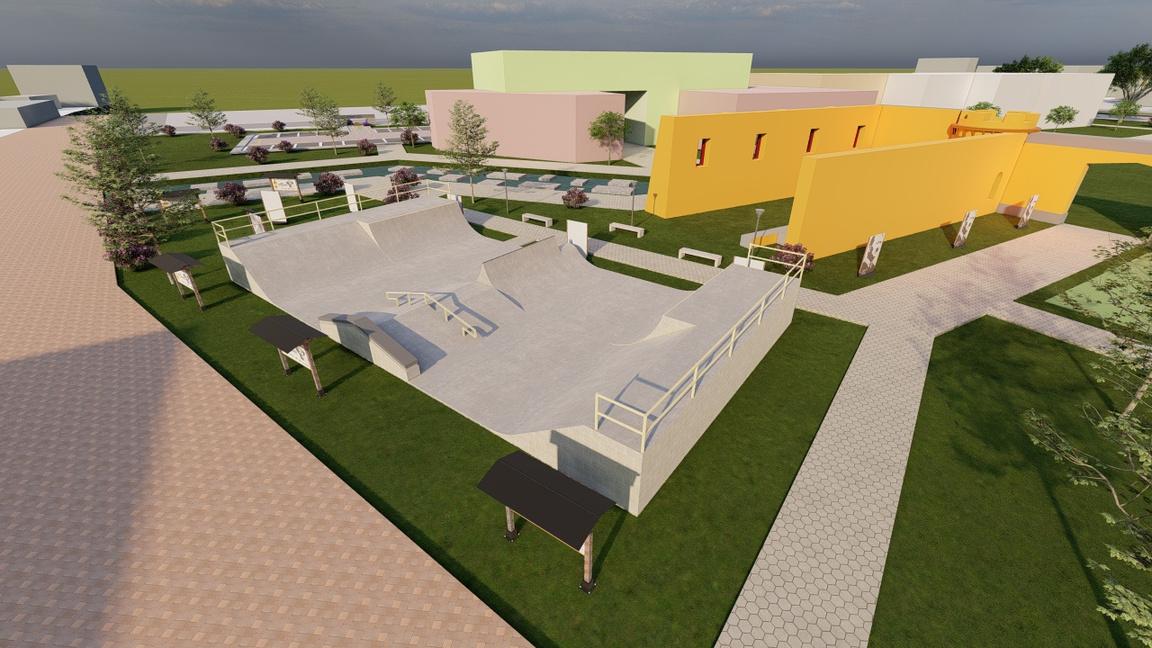

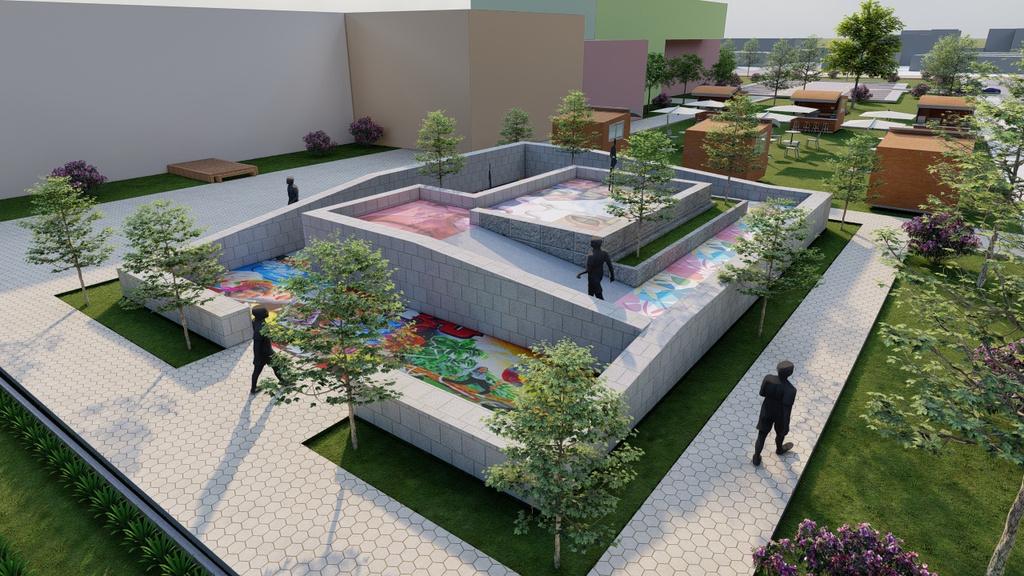

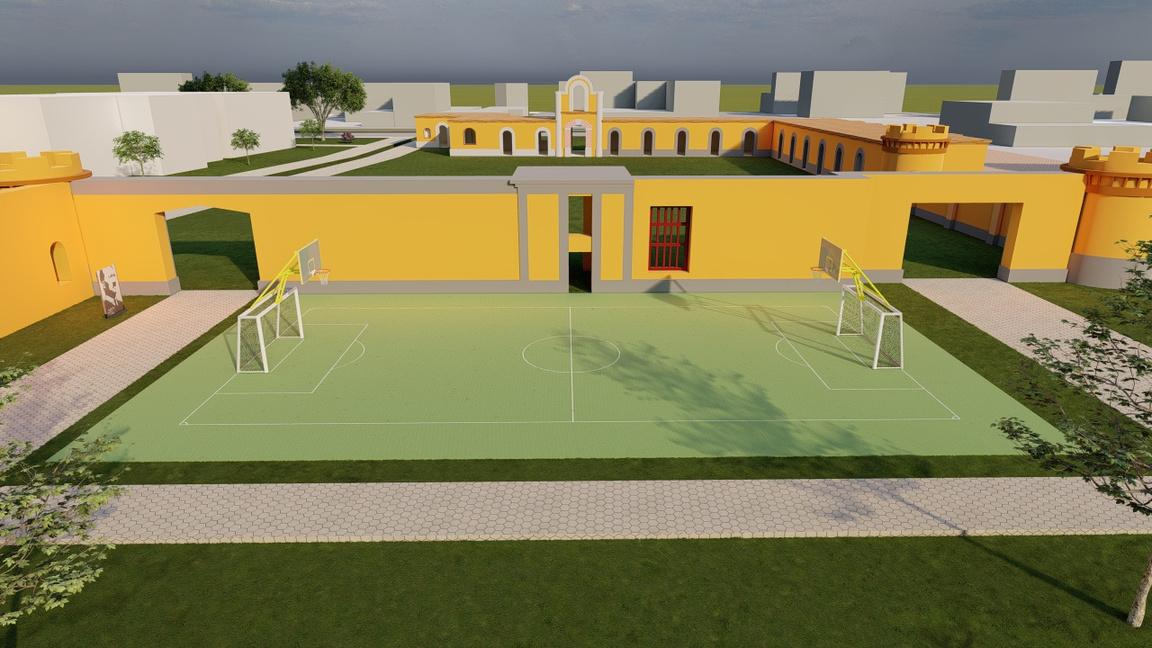

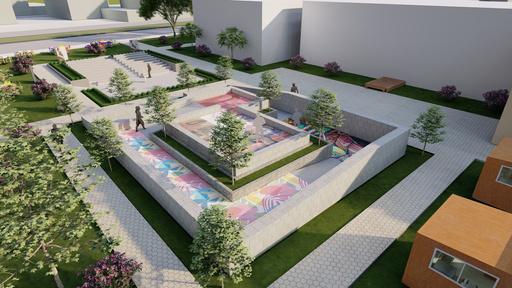

1 SKATE PARK LOSA DEPORTIVA AV.JOSESACO T3 ESTRATEGIAS DEL ENTORNO INMEDIATO JUSTIFICACIÓN 10 SKATE PARK - LOSA DEPORTIVA CONCLUSIÓN: SE VA A MANTENER LA LOSA DEPORTIVA QUE SE ENCUENTRA DENTRO DE LA HACIENDA ASI MISMO SE PLANTEA UN SKATE PARK DENTRO DEL FORITN PROPUESTA 1 DATOS 1 1 CALLE LA ARBOLEDA 2 CALLE SIN NOMBRE 3 CALLE LOMA ALEGRE 2 3 4 DENTRO DE CARABAYLO NO SE IDENTIFICA NINGUN SKATE PARK. ESTRATEGIAS JUNTAR A LOS JOVENES DEL DISTRITO PARA REALIZAR DEPORTE Y BRINDAR DE MANERA INDIRECTA LA CULTURA DE SU DISTRITO AV.A AV .CASUARINAS PALMERASLOSEUCALIPTOS AV.JOSÉSACO PALMERAS CALLE S.N CALLE.S.N AV.CASUARINAS LOSALMENDROS

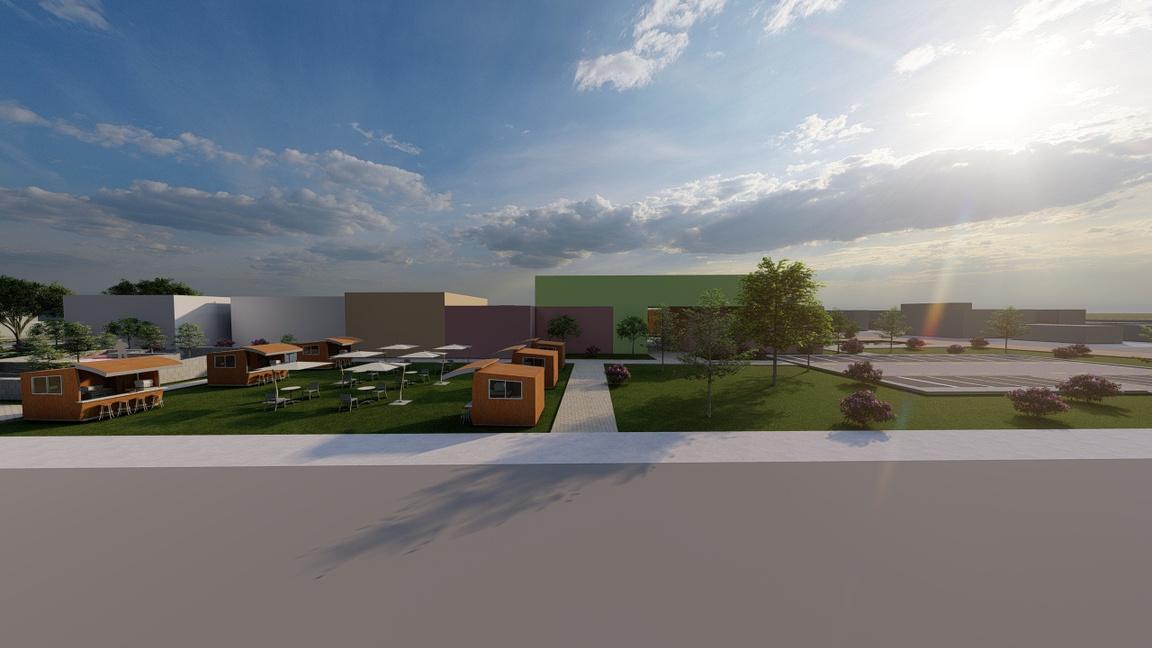

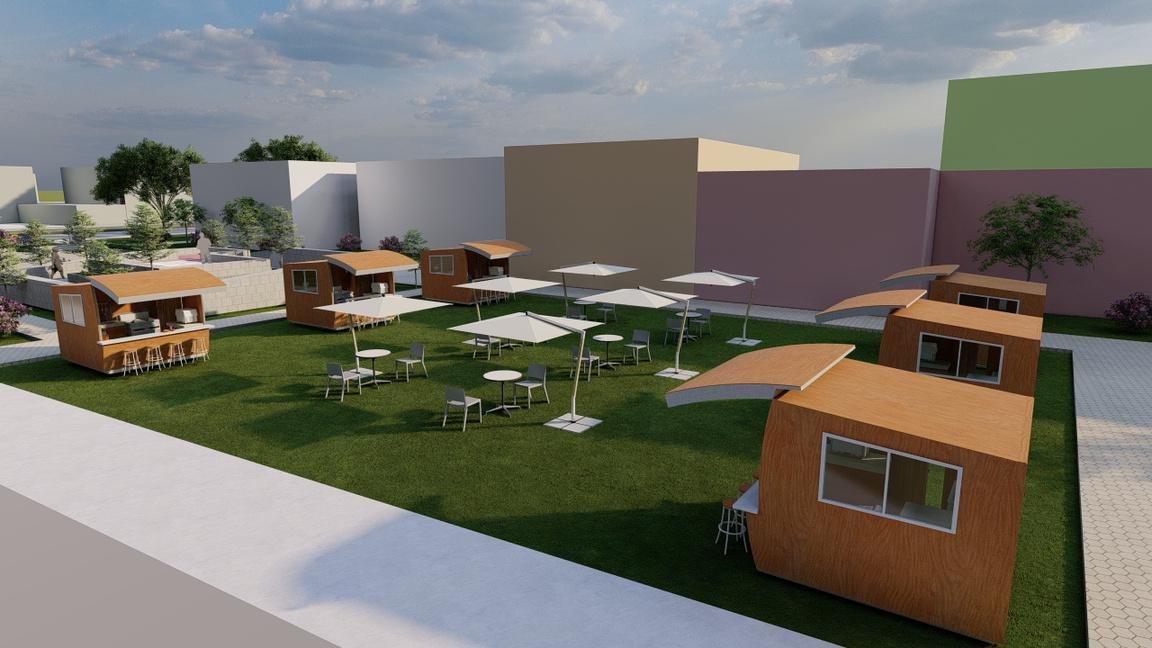

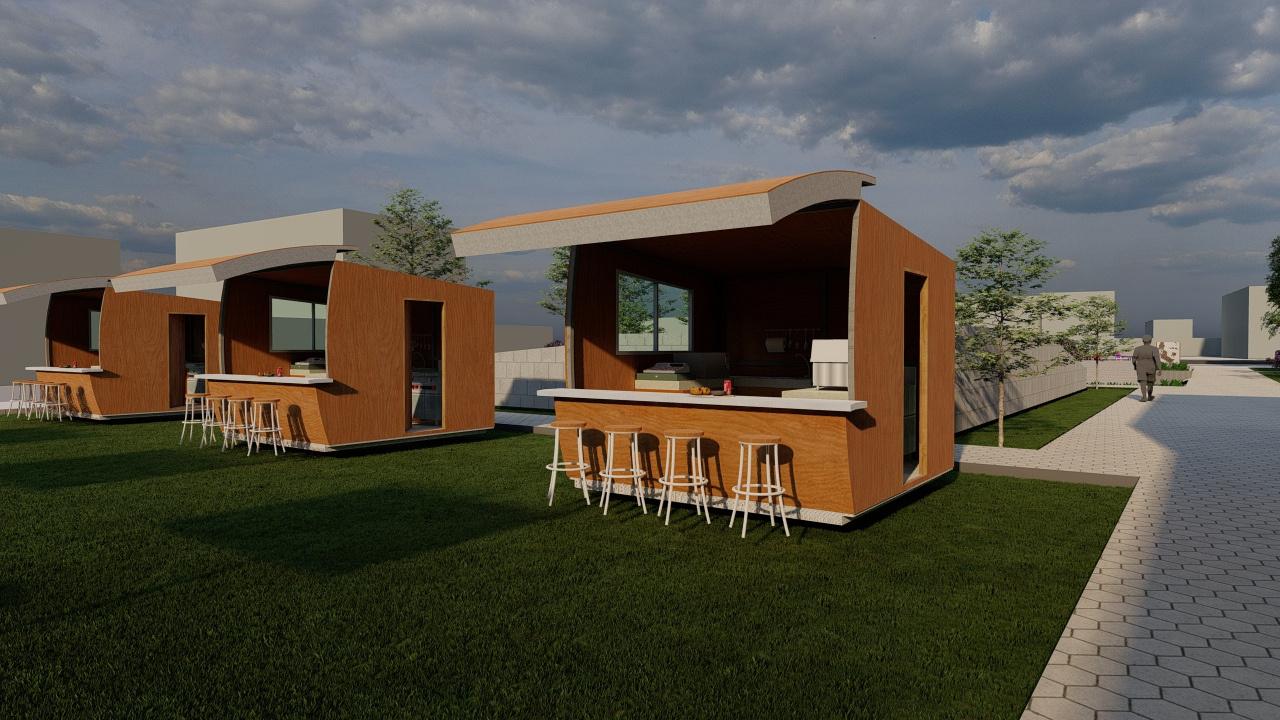

2 3 3 3 3 PALMERAS KIOSCO PLATOS TIPICOS PALMERAS AV.JOSÉSACO KIOSCOS FRUTAS 11 CONCLUSIÓN: SE PLANTEA KIOSCOS CULTURALES DONDE SE VENDAN ALIMENTOS TIPICOS DE LA ZONA COMO CAÑA DE AZUCAR , SANDIA, CUY CHACTADO, CHICHARRON DE CHANCHO PROPUESTA 2 DATOS 1 1 AV JOSE SACO 2 AV JOSE SACO 3 AV CAMINO REAL 4 CARABAYLLO ES ZONA AGRICOLA, POR ELLO EXISTE COMERCIO AMBULATORIO. ESTRATEGIAS CREAR UNA ZONA DE ENCUENTRO PARA COMPARTIR Y DEGUSTAR LOS ALIMENTOS PROPIOS DE LAS ACTIVIDADES Y COSTUMBRES DEL SECTOR INCENTIVANDO LA CULTURA. AV.A AV .CASUARINASLOSEUCALIPTOS CALLE.S.N AV.CASUARINAS LOSALMENDROS KIOSCOS CULTURALES 21 1 2 AV.CAMINOREAL AV.JOSESACO CALLE.S.N

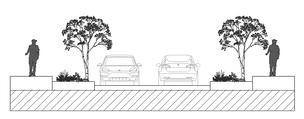

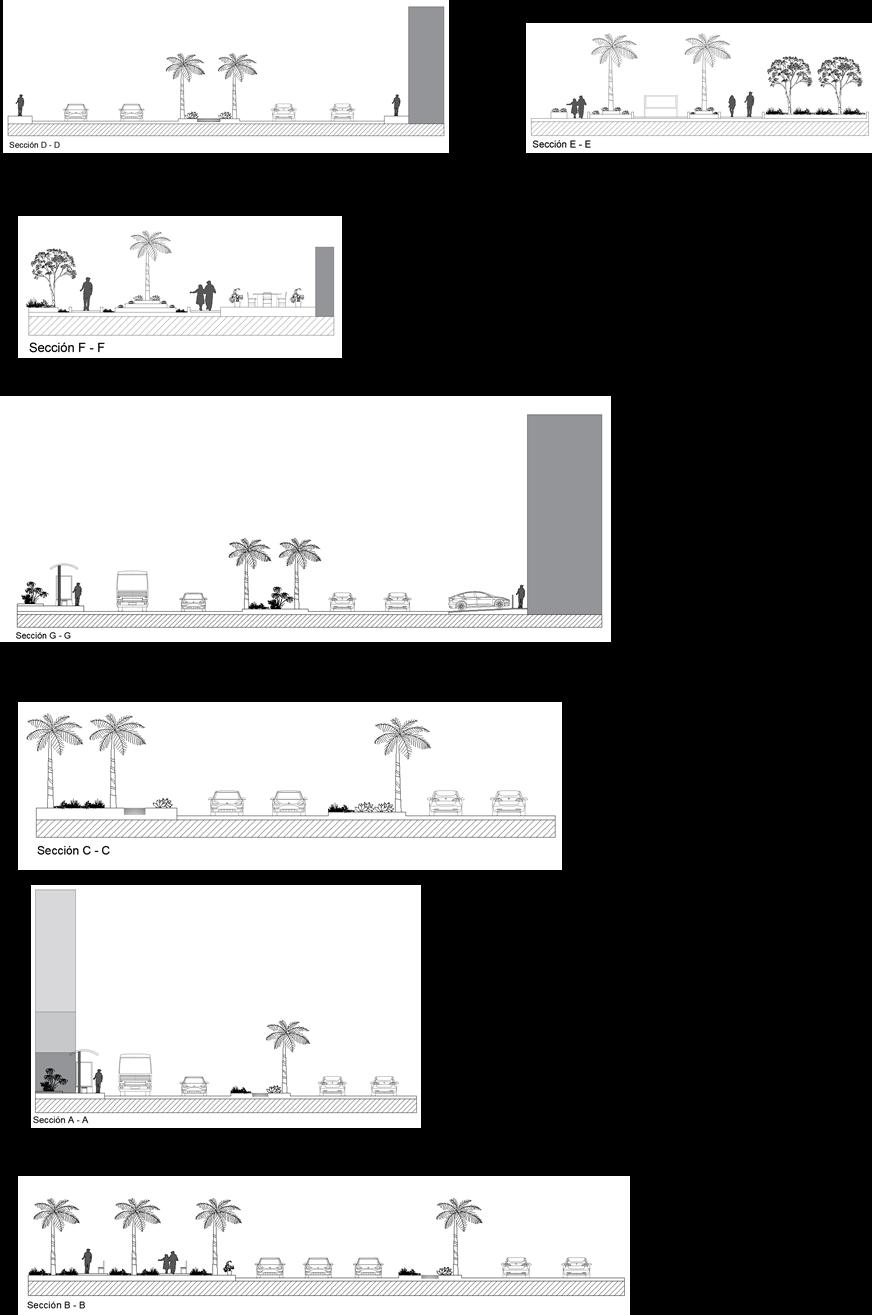

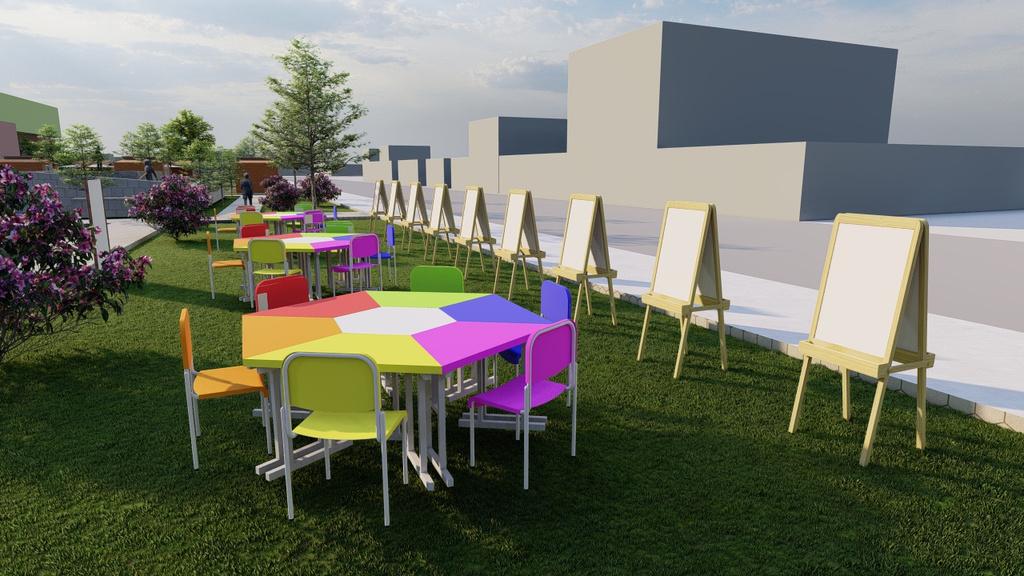

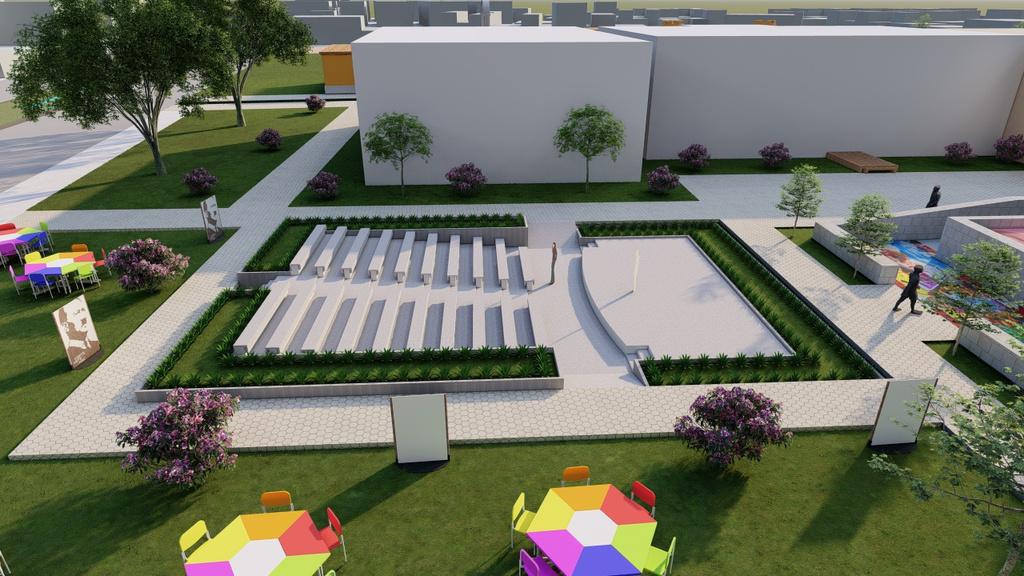

3 CONC FREN GENER SOBRE CULTU LA A PR 4 AV.JOSÉSACO DPALMERAS DATOS CALLE.S.N CALLE.S.N D AV .CASUARINAS T3 ESTRATEGIAS DEL ENTORNO INMEDIATO JUSTIFICACIÓN 12 PROPUESTA 3 DATOS3 SE PLANTEA UN RECORRIDO HISTORICO CULTURAL CON EL FIN DE GENERAR UN INGRESO DINAMICO AL ZONA DE MUSEO TALLERES AL AIRE LIBRE RECORRIDO HISTORICO AV.CASUARINAS EL RECORRIDO HISTORICO BRINDA INFORMACION DE LA HACIENDA DESDE SU INICIO HASTA LA ACTUALIDAD 4 LOSALMENDROS 1 2 POSEE TRATAMIENTO VERDE CON UN RECORRIDO QUE GIA HACIA LA HACIENDA DESDE LA CALLE LOS ALMENDROS 3 SECCIÓN A A A A

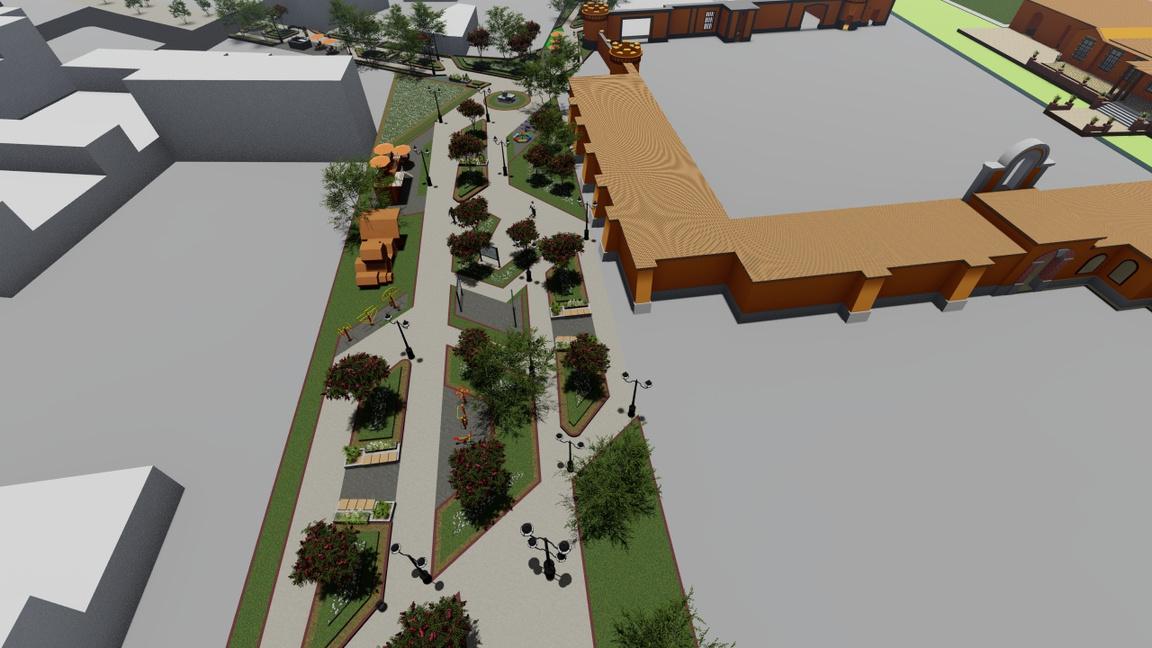

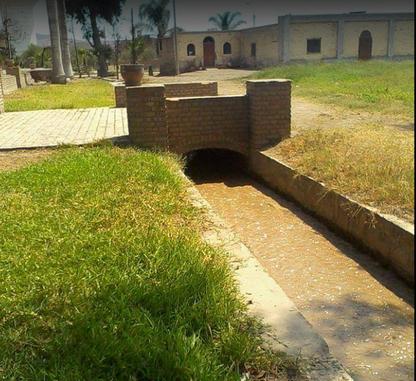

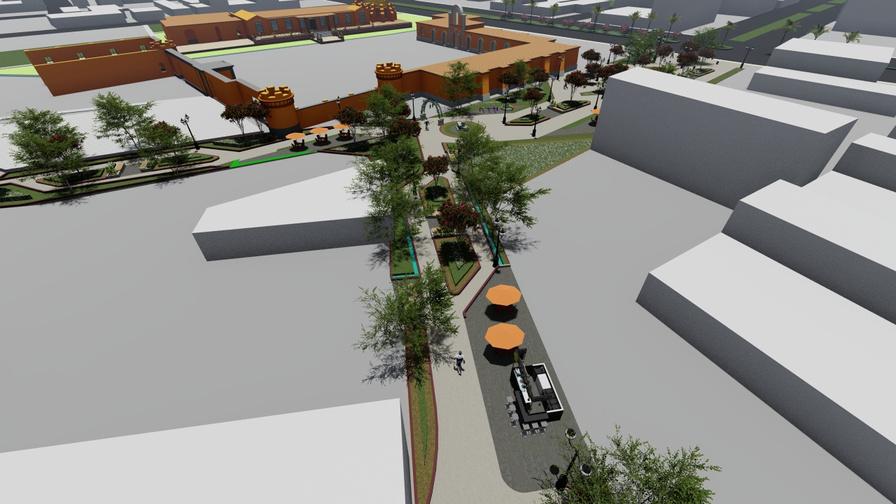

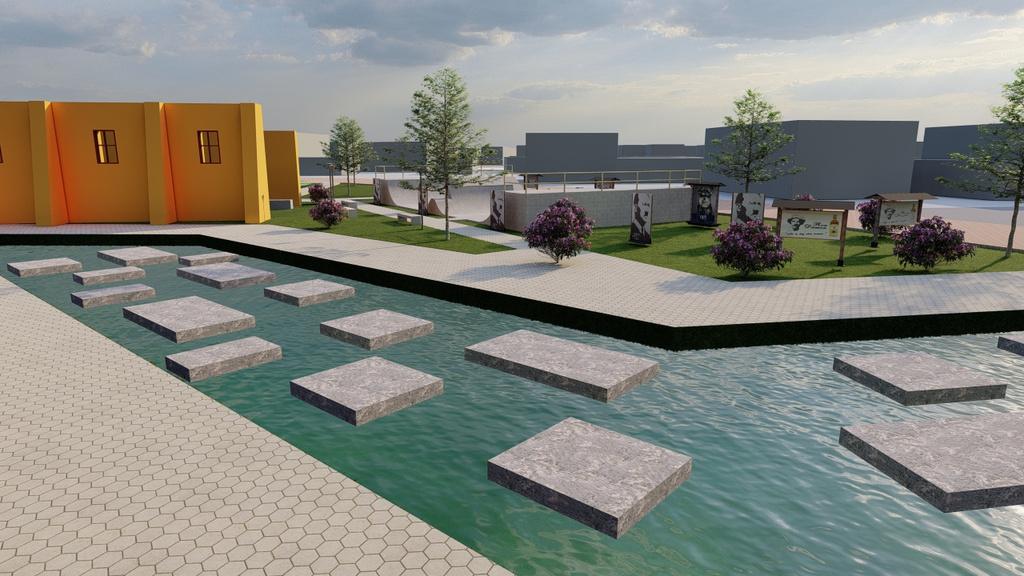

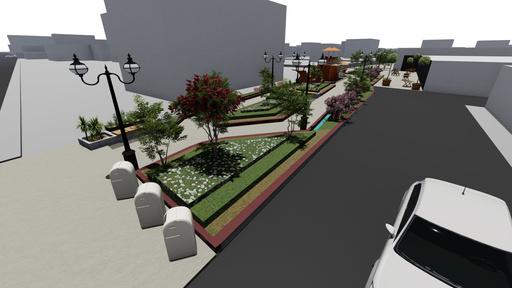

5-6 CONC IRRIGA INTER CON E EL C PR IONAMIENTO AV.JOSÉSACO PALMERAS DATOS T3 ESTRATEGIAS DEL ENTORNO INMEDIATO JUSTIFICACIÓN 13 PROPUESTA 5 - 6 DATOS5 SE PLANTEA UNA ALAMEDA QUE RECORRA LA HACIENDA ACOMPAÑADA DE ACTIVADES AV .CASUARINAS 7-8 INTERACCION CON LA PREEXISTENCIA NTRAL EDA ACTUAL CANAL ACTUAL CANAL EL CANAL DE IRRIGACIÓN ABASTECE DE AGUA A LA HACIENDA EL FORTIN Y ADEMAS A LOS SEMBRIOS DE TODO EL SECTOR 5 6 SE PLANTEA UNA PLAZA CENTRAL CON EL FIN D GENERAR UN PUNTO DE ENCUENTRO ENTRE L ALAMEDA Y LA AVENIDA CASUARINAS, ADEMAS D JERARQUIZAR EL SECTOR 87 LOSALMENDROS GYM CARTES JUEGOS KIOSCO DATOS6 CALLE LOS ALMENDROS SE PLANTEA EL ESTACIONAMIENTO EN LA CALLE LOS ALMENDROS CON EL FIN DE GENERAR FRENTE A LA AVENIDA ACTIVIDADES ACTRACTIVAS AL OJO HUMANO

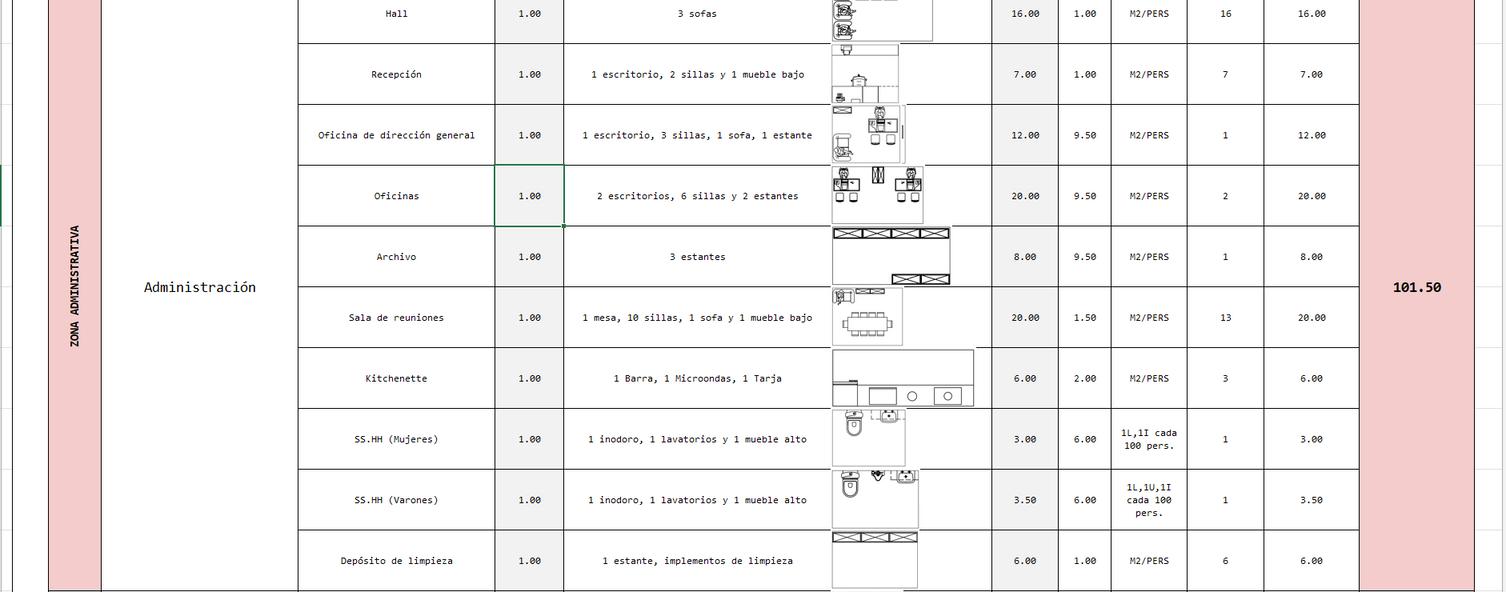

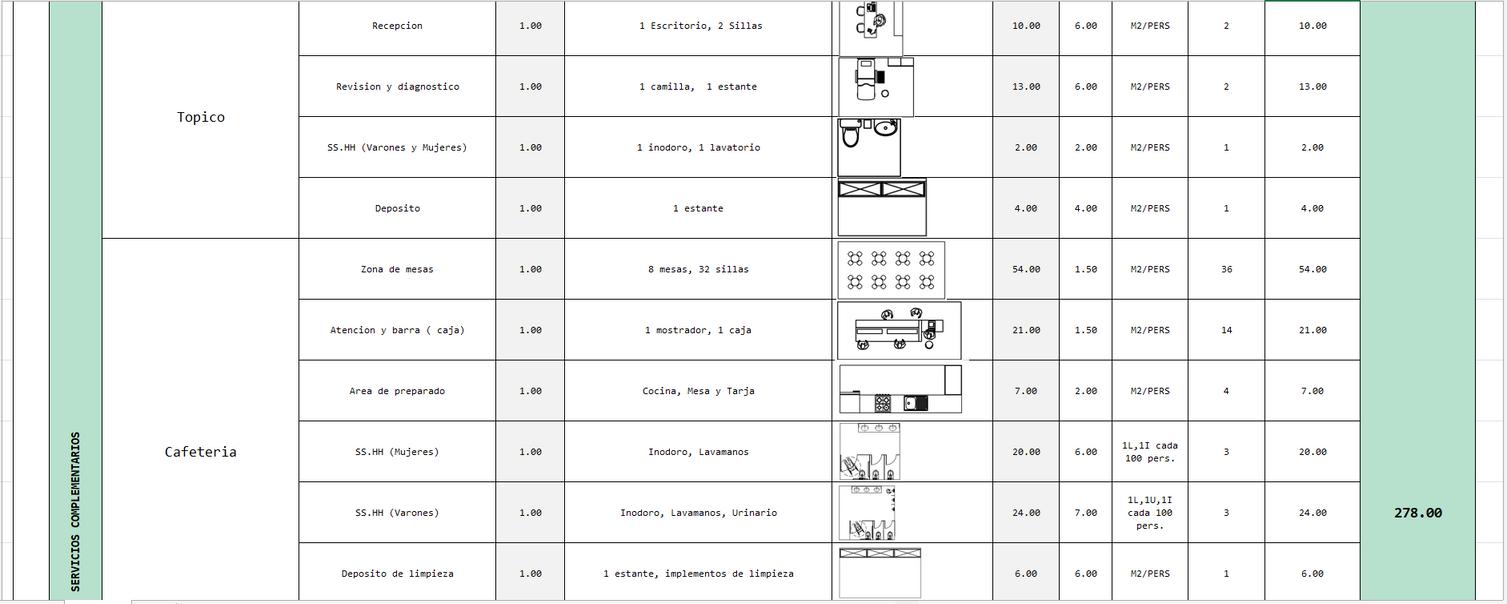

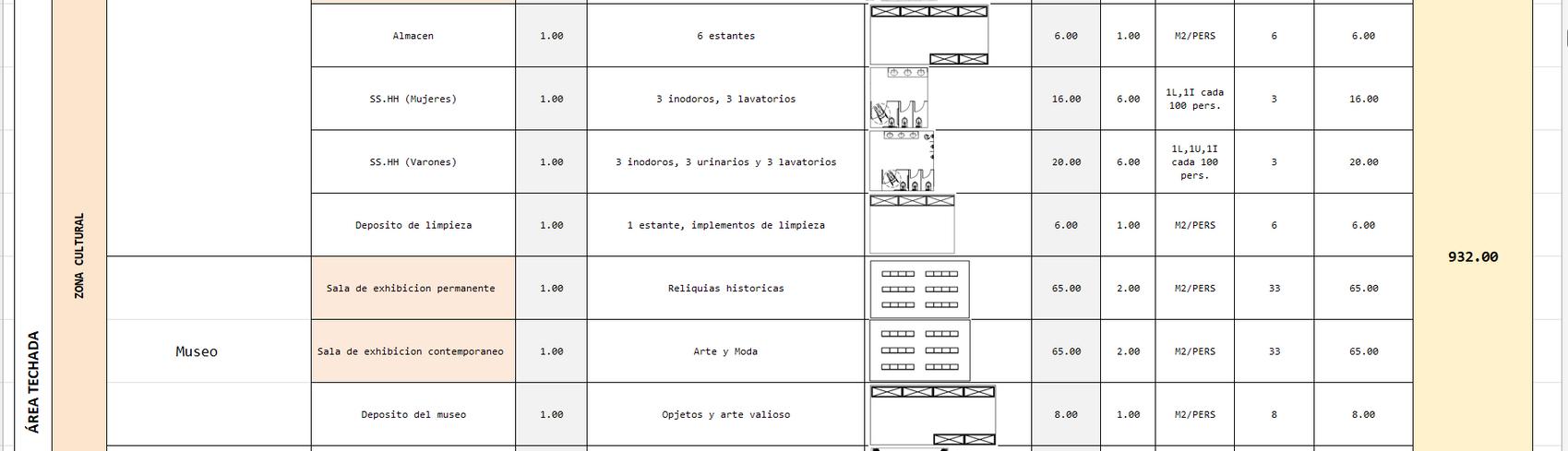

HALL SALA DE ESPERA RECEPCION
Zona de Circulación
Area de uso 50m2
Zona de Circulación
Zona de Actividad
Area de uso 35m2
Zona de Circulación
Zona de Actividad
Area de uso 12m2

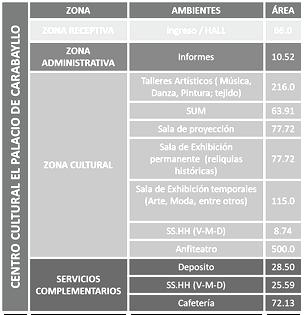

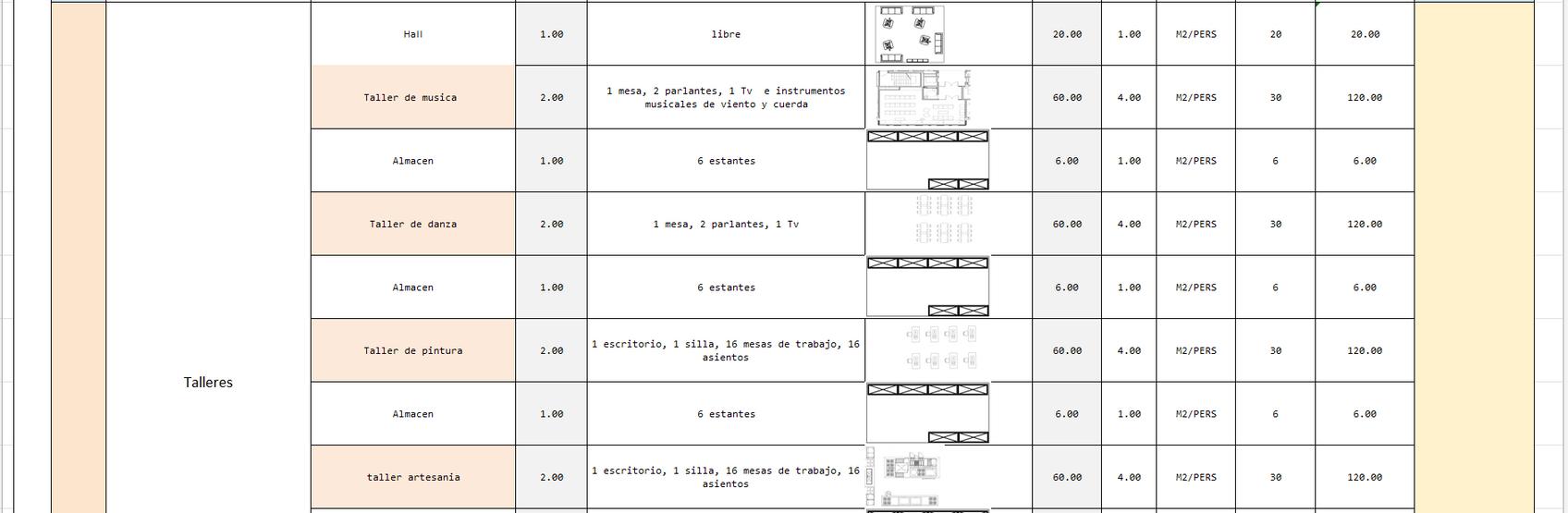

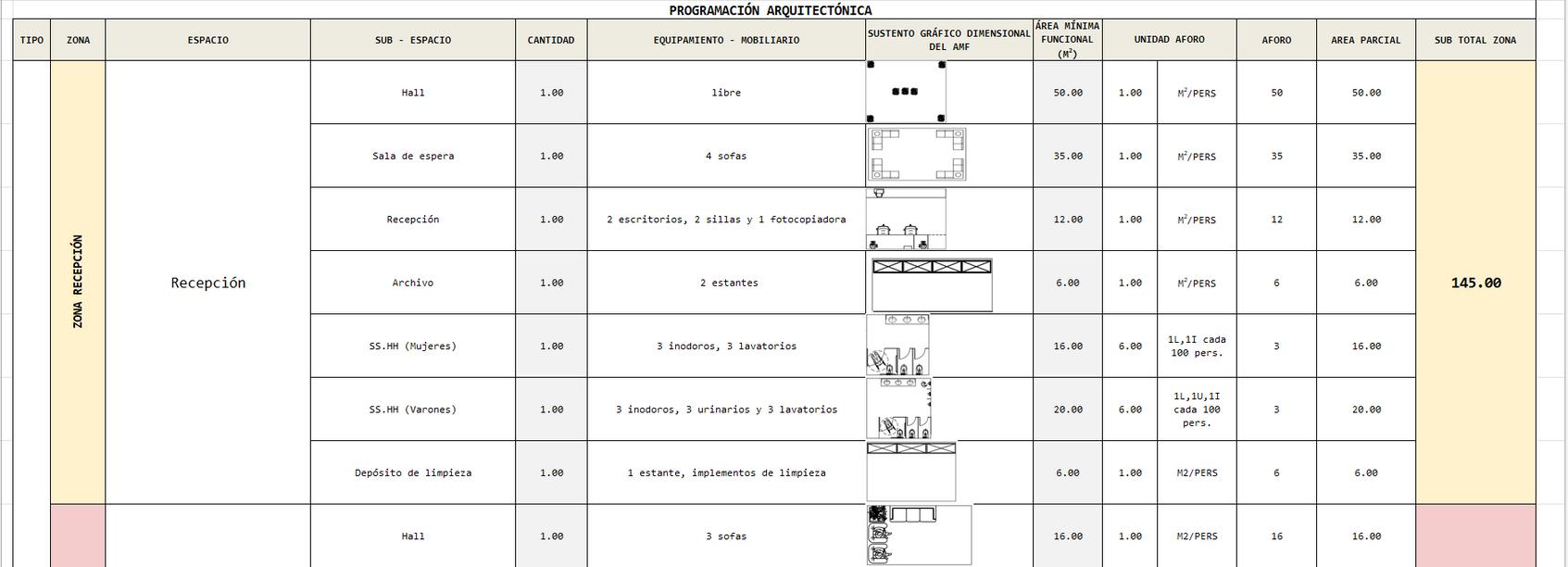

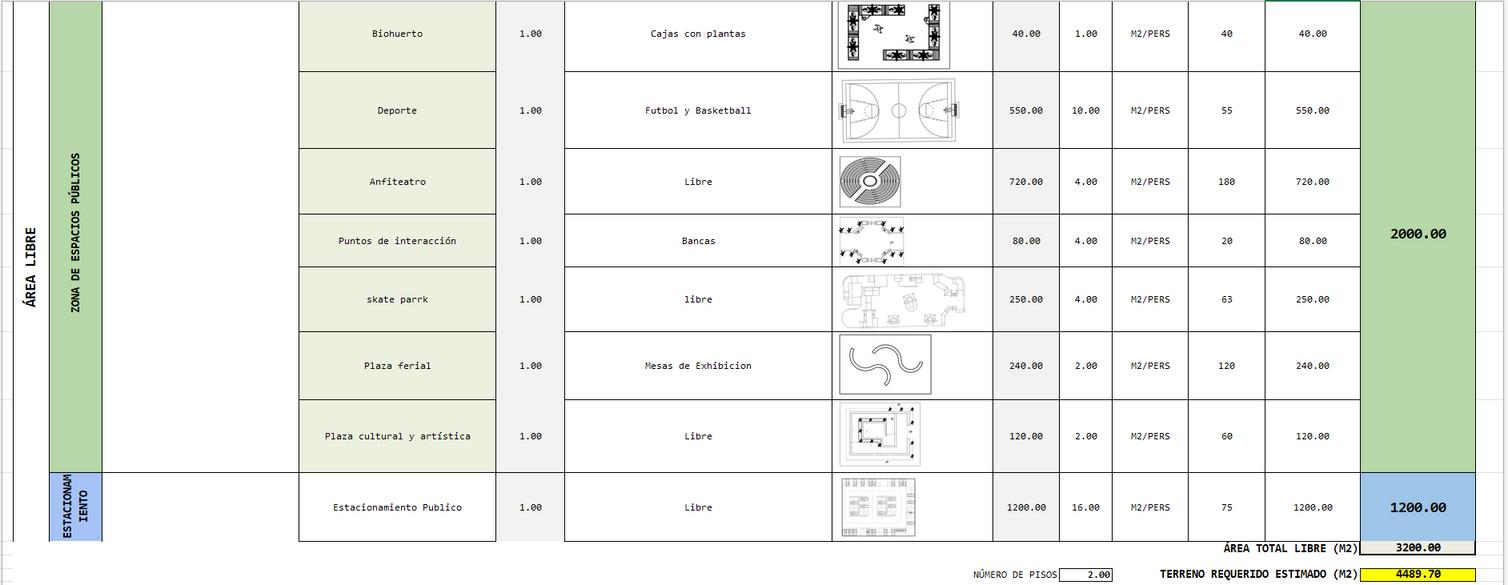

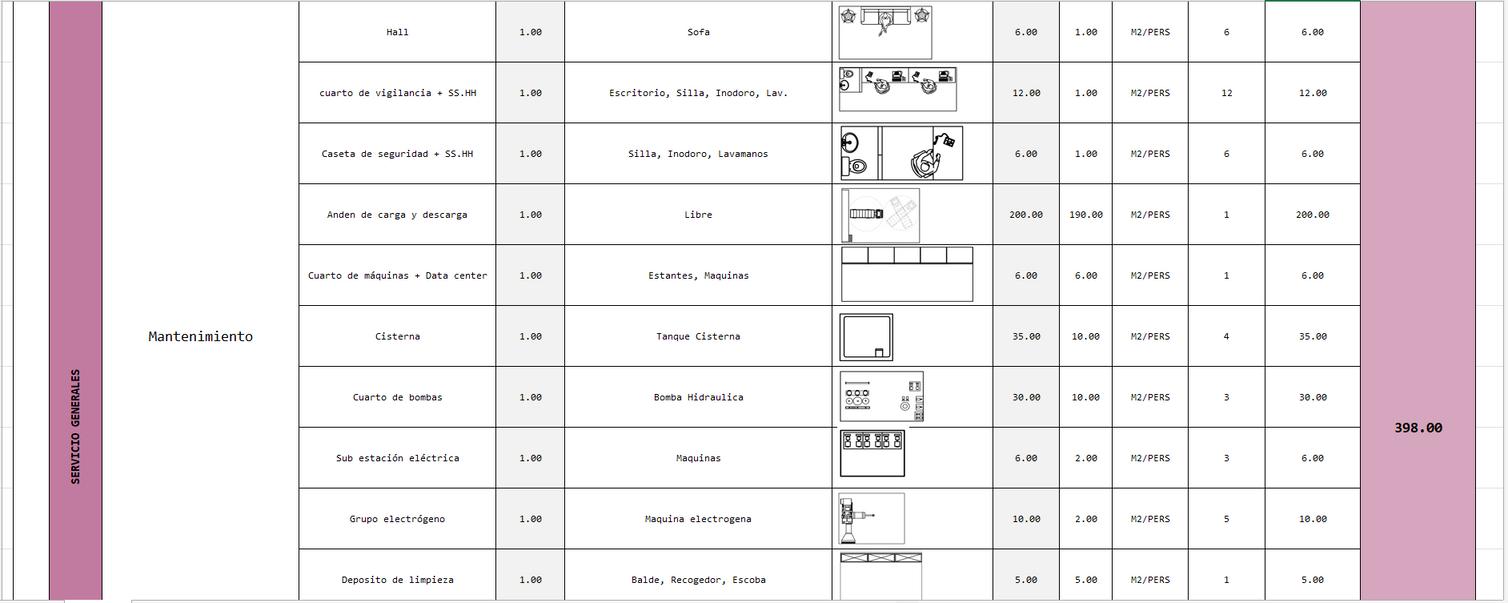

T3 PROGRAMA 14
ARCHIVO
Zona de Circulación
ona de Actividad
Area de uso 6m2
SS.HH. MUJERES
Zona de Circulación
Zona de Actividad
Area de uso 16m2
SS.HH. HOMBRES
Zona de Circulación
Zona de
Area de uso 20m2
T3 14
ZActividad
HALL OFICINA GENERAL OFICINAS
Zona de Circulación
Zona de Actividad
Area de uso 16m2
Zona de Circulación
Zona de Circulación
Zona de Actividad
Area de uso 12m2
Area de uso 20m2 Zona de Actividad
T3 15
SALA DE REUNIONES
Zona de Circulación
Zona de Actividad
Area de uso 20m2
KITCHENET
Zona de Circulación
Zona de Actividad
Area de uso 6m2
SS.HH HOMBRES
Zona de Circulación
Zona de Actividad
Area de uso 3 5m2
T3 15
HALL RECEPCION
Zona de Circulación
Zona de Actividad
Area de uso 25m2
Zona de Circulación
Zona de Actividad
Area de uso 10m2
OFICINA ADMINISTRATIVA
Zona de Circulación
Zona de Actividad
Area de uso 12m2
T3 15

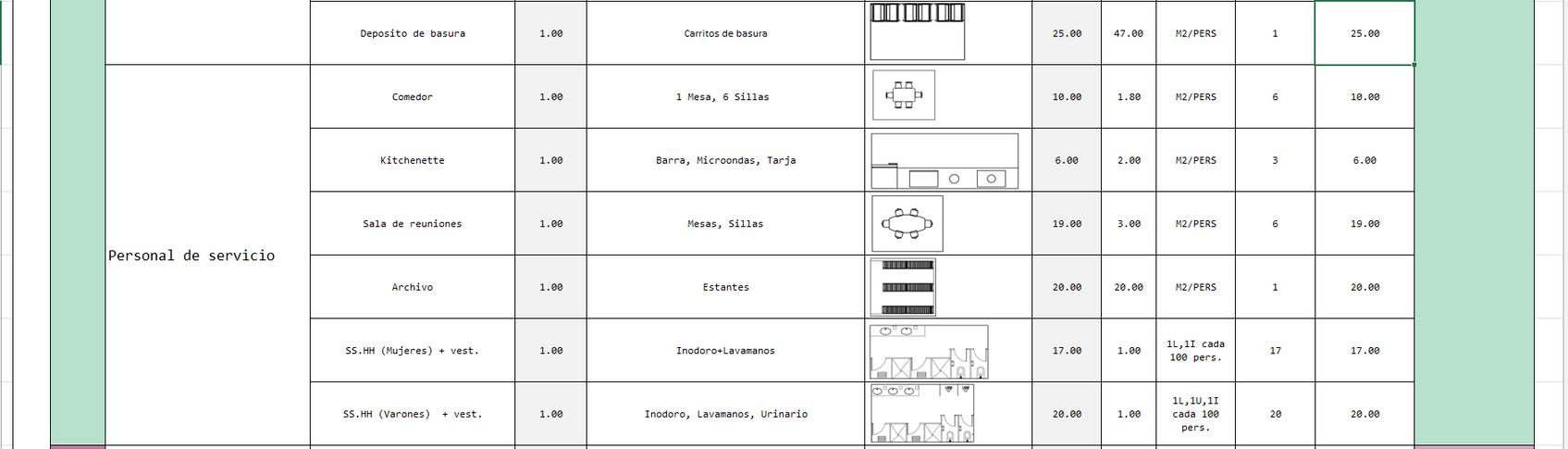

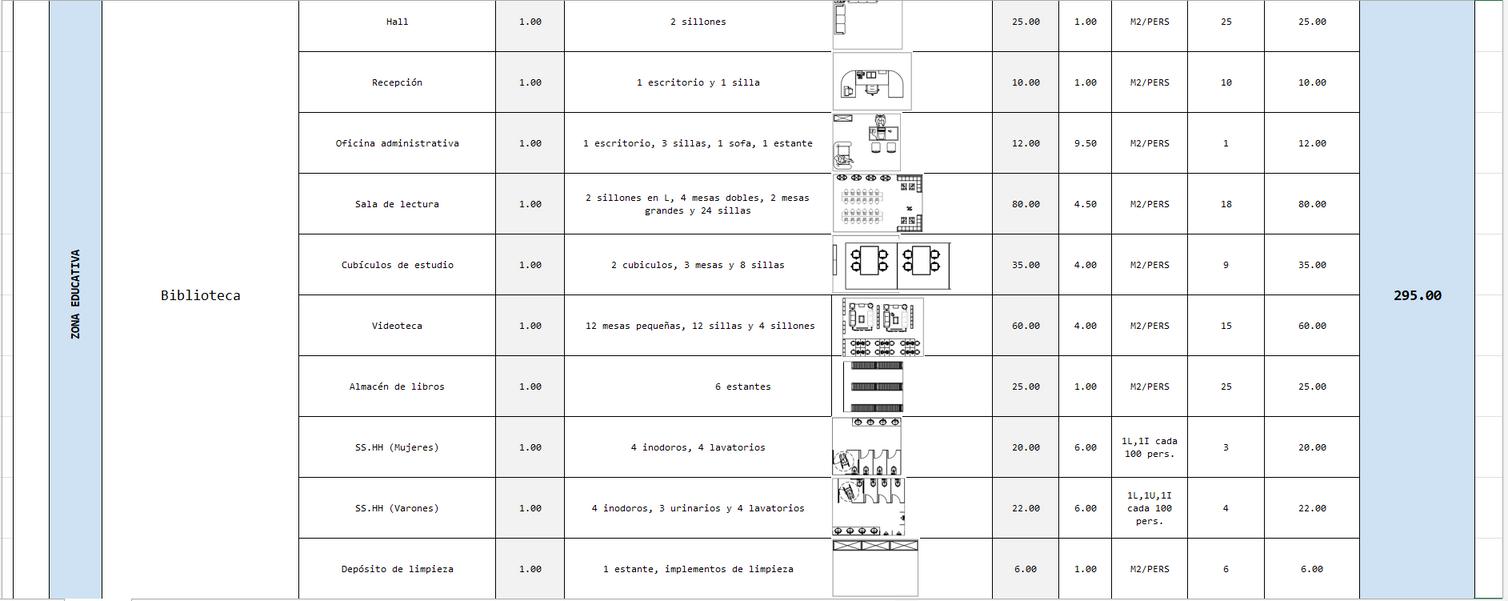

SALA DE LECTURA CUBÍCULOS DE ESTUDIO
Zona de Circulación
Zona de Actividad
Area de uso 80m2
Zona de Circulación
Zona de Actividad
Area de uso 35m2
VIDEOTECA
Zona de Circulación
Zona de Actividad
Area de uso 60m2
T3 15
HALL TALLER DE MUSICA
Zona
Zona de
de
Area de
Zona de Circulación
Zona de
Area de
T3 15
ALMACEN
de Circulación
Circulación
uso 60m2
uso 6m2 Zona
Actividad
Actividad Area de uso 20m2 Zona de Actividad
TALLER DANZA
Zona de Circulación
Zona de Actividad
Area de uso 60m2
TALLER DE PINTURA
Zona de Circulación
Zona de Actividad
Area de uso 60m2
TALLER DE ARTESANIA
Zona de Circulación
Zona de Actividad
Area de uso 60m2
T3 15
T3 15 ALMACEN SS.HH. MUJERES SS.HH. HOMBRES Zona de Circulación Area de uso 6m2 Zona de Circulación Area de uso 16m2 Zona de Circulación Area de uso 20m2 Zona de Actividad Zona de ZActividad ona de Actividad
SALA EXHIBICION P
Zona de
Zona
Area de
SALA EXHIBICION C
Zona de
Zona
Area de uso
ALMACEN DE MUSEO
Zona de Circulación
Zona
Area de uso 8m2
T3 15
de Actividad
Circulación
uso 65m2
Circulación
65m2
de Actividad
de Actividad
HALL RECEPCION
Zona de Circulación
Area de uso 12m2
Zona de Circulación
Zona de Actividad
Area de uso 8m2

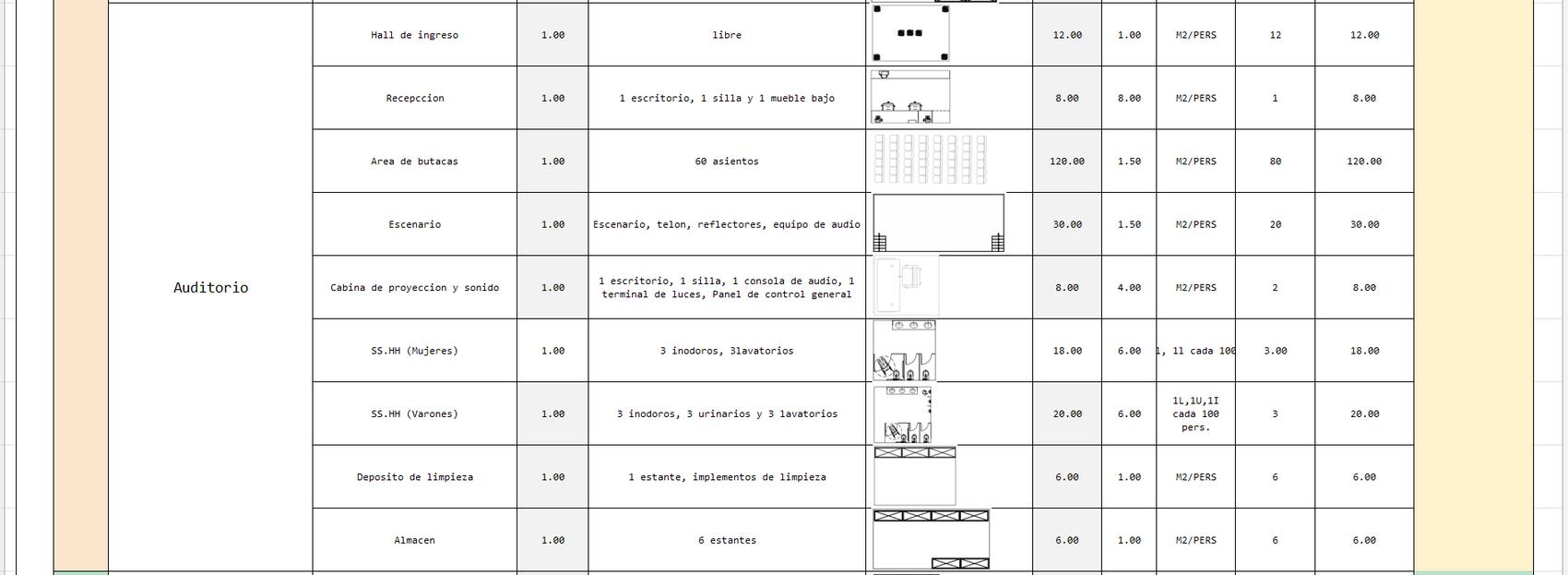

AREA DE BUTACAS
Zona de Circulación
Zona de Actividad
Area de uso 120m2
T3 15
ESCENARIO
Zona de Circulación
Zona de Actividad
Area de uso 30m2
CABINA DE SONIDO
Zona de Circulación
Zona de Actividad
Area de uso 8m2
ALMACEN
Zona de Circulación
Zona de Actividad
Area de uso 6m2
T3 15
T3 15
T3 15
T3 15
T3 15
T3 15
T3 15
T3 15
T3 15

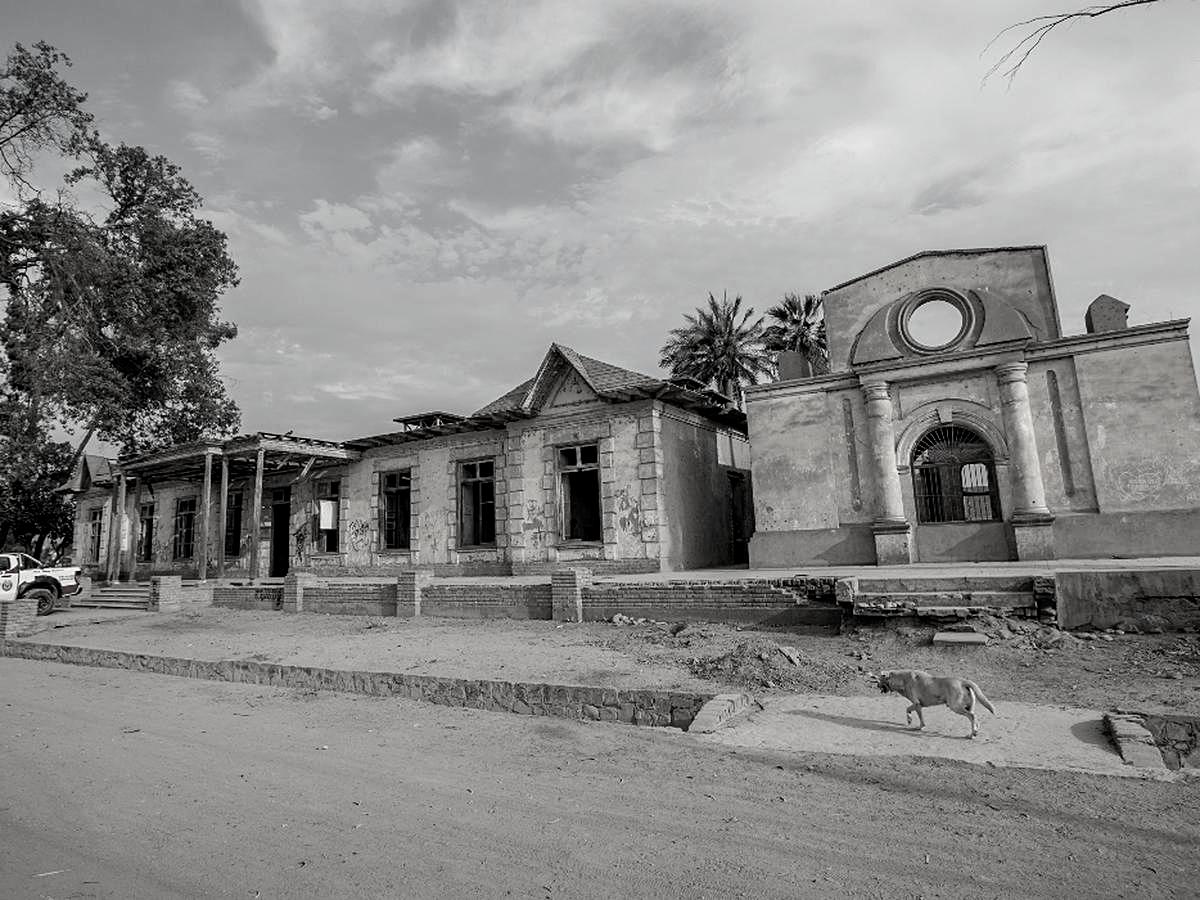

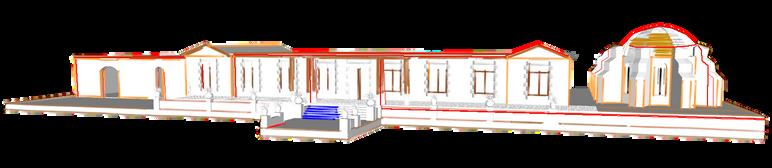

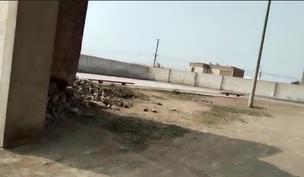

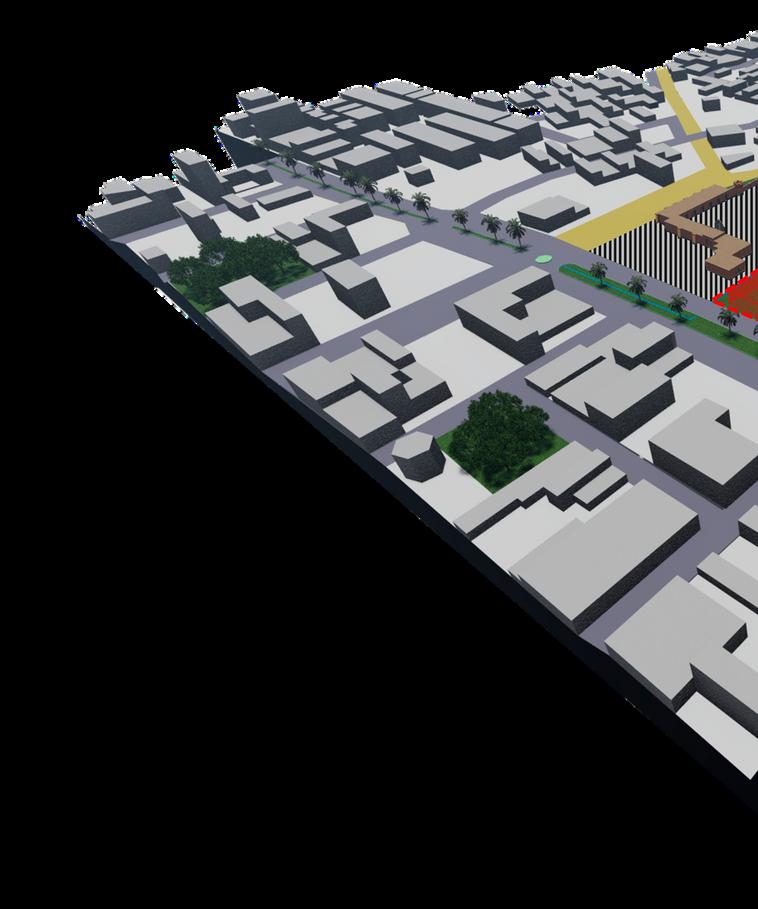

T3 16 PRE EXISTENCIAS
T3 AV: CASUARINAS C A L L E A L A M O S

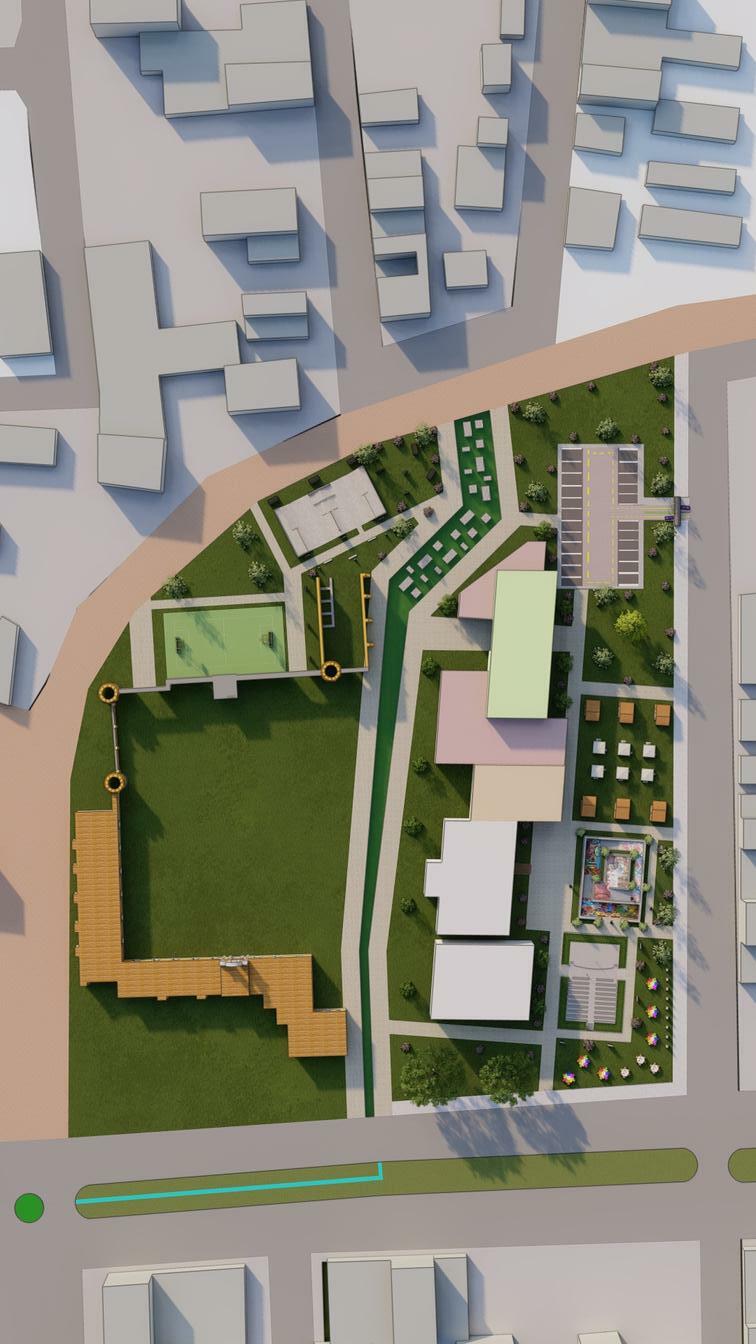

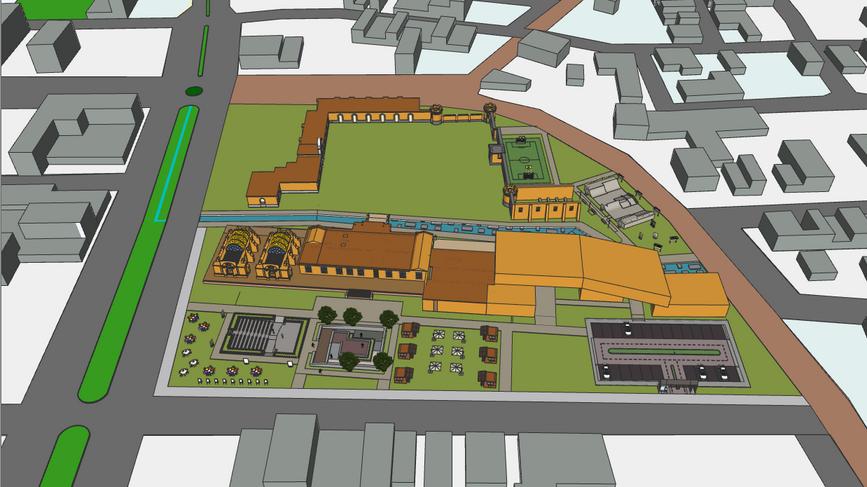

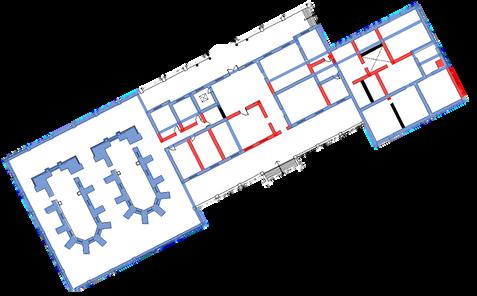

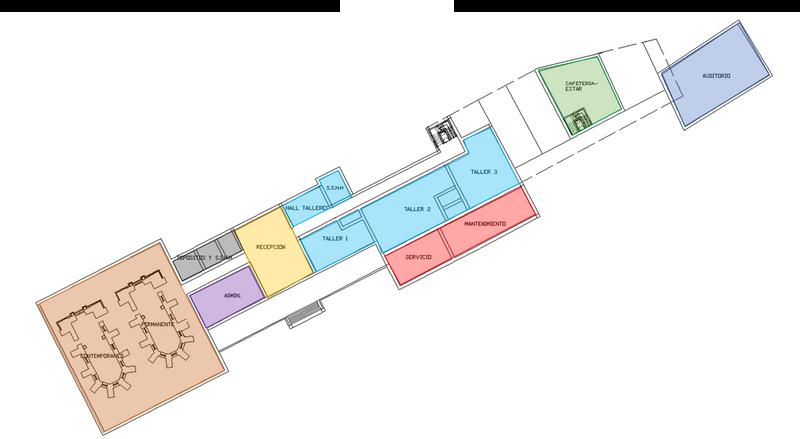

0 5 10 20 25 m. MUSEO MANTENIMIENTO Y SERVICIO DEPOSITO ADMINISTRACIÓN MUSEO T3 ESTRATEGIAS DEL ENTORNO INMEDIATO ZONIFICACION CAFETERIA MUROS POR MANTENER MUROS POR DEMOLER MUROS EN MAL ESTADO RECEPCIÓN TALLERES CAFETERIA AUDITORIO TERRAZA TALLERES BIBLIOTECA BIBLIOTECATALLERES MANT. Y SERV. RECEPCIÓN TALLERES AUDITORIO ADMIN. DEPOSITO TALLERES TERRAZA

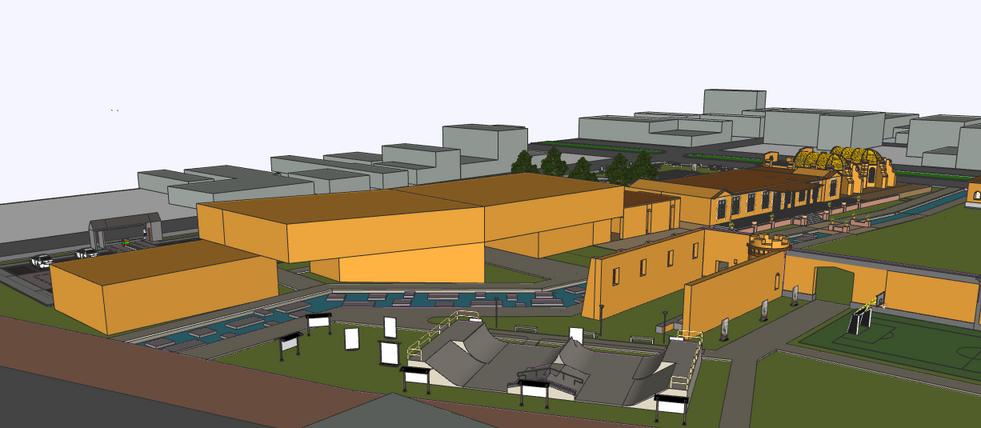

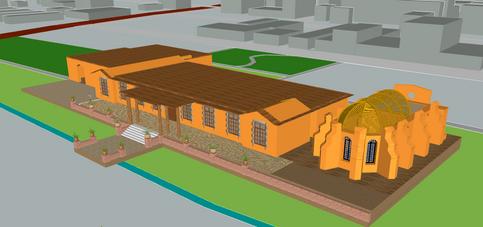

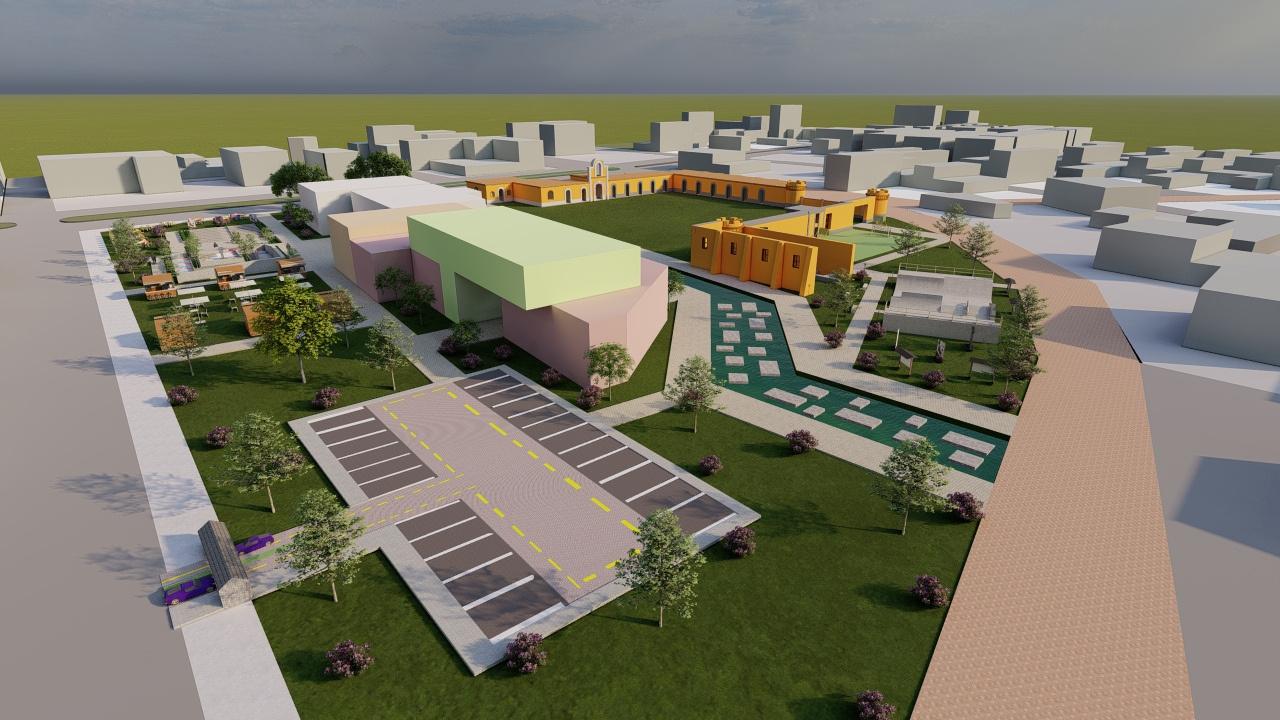

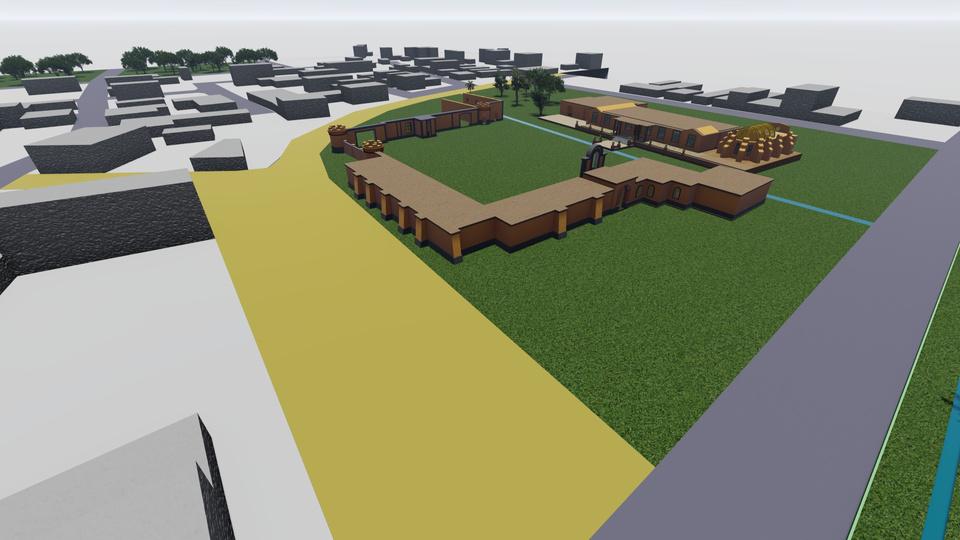

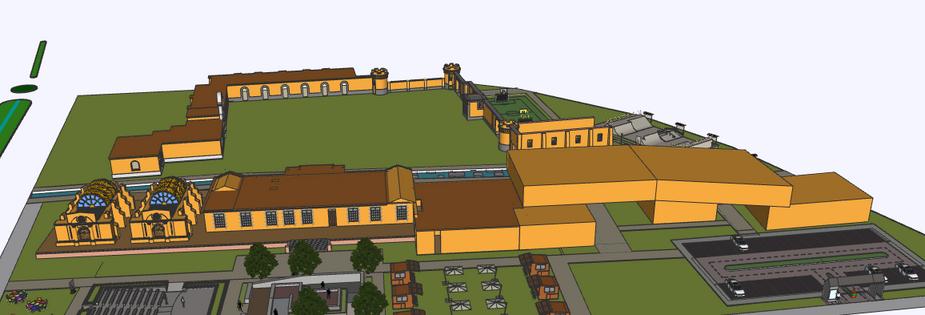

VISTA AMPLIACION DEL TERRENO VISTA DE LA INTEGRACION DEL SEGUNDO NIVEL T3 ESTRATEGIAS DEL ENTORNO INMEDIATO ZONIFICACION 8 ACTUAL Y PROPUESTA CALLE LOS ALMENDROS AV. CASUARINAS
