TALLER VII - CRITICA 2.2

TALLER VII

• Arquitecto: Enrique Vásquez

• UbillusHerrera, María

Claudia

• COD: 20220024

• León Panta, Nallely

Agustina

• COD: 20228630

Incidencia del sol en un 100% en las caras lateral izquierda de todos los elementos arquitectónicos a las:

2:00 pm

Incidencia del sol en un 100% en las caras superiores de todos los elementos arquitectónicos a las:

12:00 am

Incidencia del sol en un 100% en las caras frontales de todos los elementos arquitectónicos a las:

3:00 pm

Incidencia del sol en un 100% en las caras posteriores de todos los elementos arquitectónicos a las:

8:00 pm

Incidencia del sol en un 100% en las caras lateral derecha de todos los elementos arquitectónicos a las:

8:00 am

El recorrido del sol inicia por el Este y se oculta en el oeste

ASOLEAMIENTO LAM. 003 LAM. 010 CONTEXTO

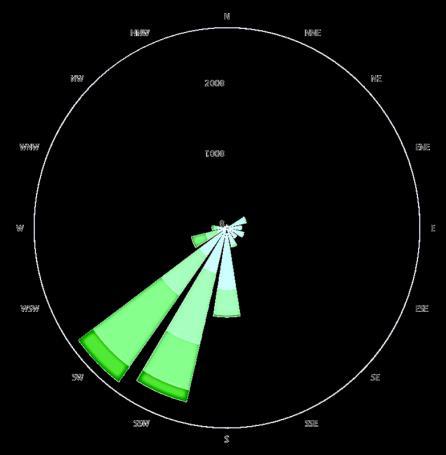

La dirección del viento va desde el suroeste según la rosa de vientos

Para generar una adecuada ventilación se debería generar aberturas en las caras frontales de los Elementos arquitectónicos

VIENTO LAM. 003 LAM. 010 CONTEXTO

MATERIALIDAD LAM. 003 LAM. 010

Ambiente biológico:

La empresa esta ubicada en una “Zona de vida: Desierto SuperáridoPremontado Tropical”

No se encuentra dentro de un área natural protegida. En general la flora y fauna encontrada corresponde a plantas y animales domésticos

LAM. 003 LAM. 013 CONTEXTO

ARBORIZACIÓN

Arborización dentro del terreno Algarrobo Leguminosa Almendro Pino Papelillo

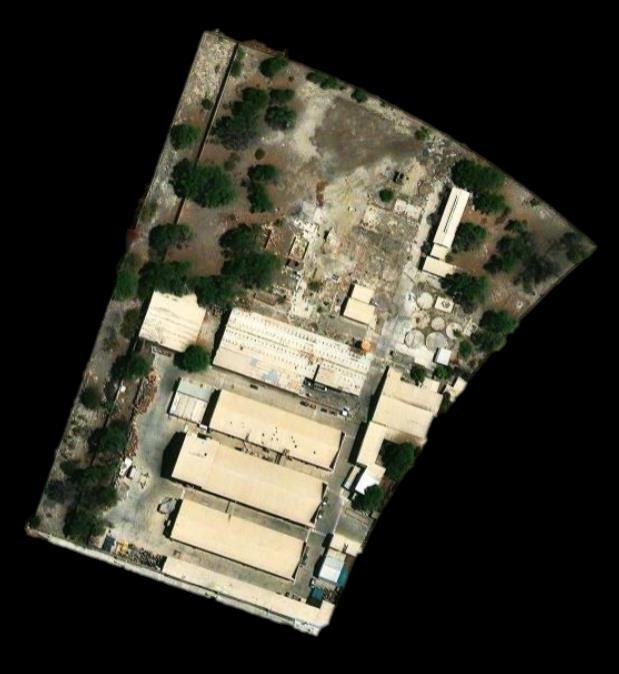

ELEMENTOS ARQUITECTONICOS

Elementos arquitectónicos

Área Total: 5.2919 ha.

Superficie total: 858 m²

Perímetro: 203 m

Superficie total:1,540 m²

Perímetro: 184 m

Superficie total: 2,025 m²

Perímetro: 212 m

Superficie total: 1,540 m²

Perímetro: 184 m

Superficie total: 2,320 m²

Perímetro: 224 m

Superficie total: 1,345 m²

Perímetro: 205 m

Superficie total: 930 m²

Perímetro: 122 m

LAM. 003 LAM. 013

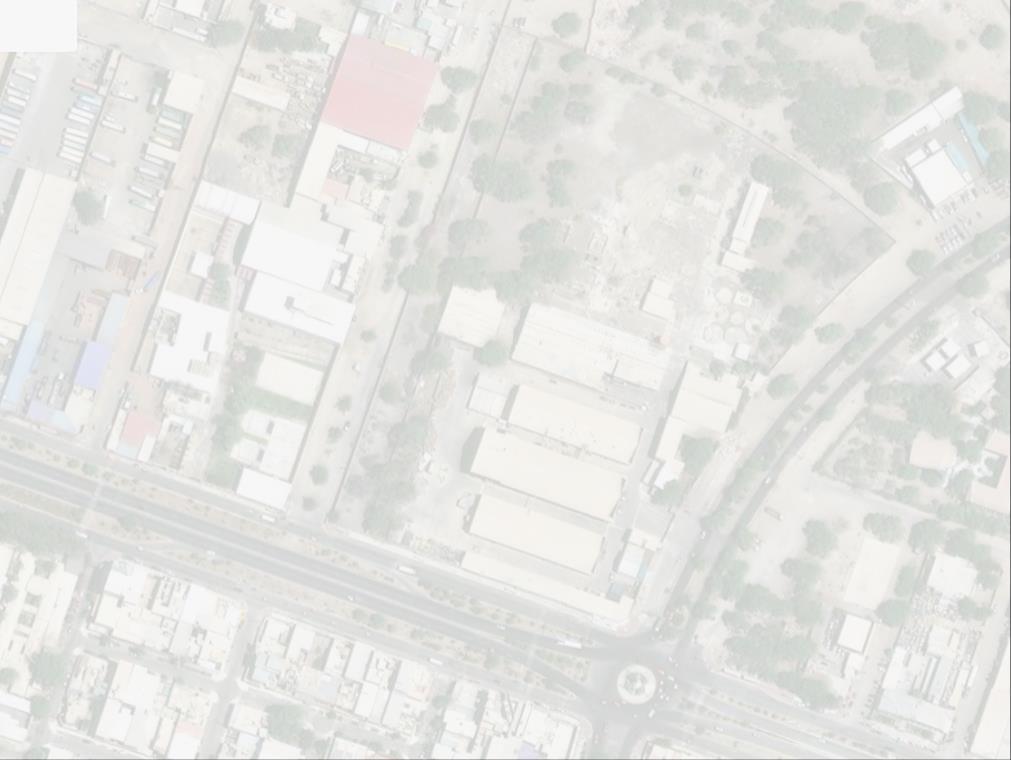

CONTEXTO

2 1 3 4 5 6 7 8 1 2 3 4 5

6 7

2. BARRERA URBANA

1. ACCESIBILIDAD

Hay un deterioro en la vía Ramón Romero, además no hay una habilitación de veredas en Av. Ramon Romero y Andrés Avelino Cáceres.

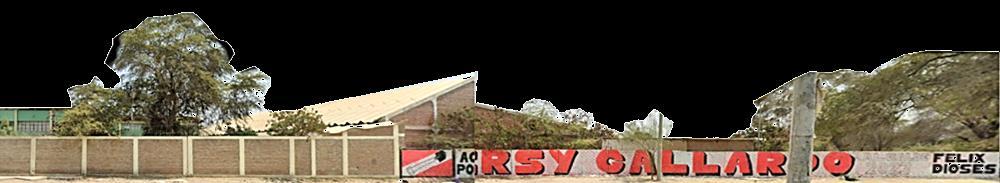

Reflejada ante la presencia de un borde físico exterior [cerco perimétrico] que lo aísla de su contexto y connota a este espacio como “la gran manzana” que debe ser bordeado peatonal y vehicularmente, no contribuyendo a liberación del carácter monótono edificativo del lugar.

CONTENEDOR URBANO

Recinto cerrado donde la "separación generalizada" constituye una premisa fundamental, existe una separación física que niega la permeabilidad, la transitividad y la transparencia

VIALIDAD

La congestión vial se evidencia en dos punto críticos, siendo estos las Av. Andrés Avelino Cáceres y Sánchez Cerro.

INFRAESTUCTURA MODERNA

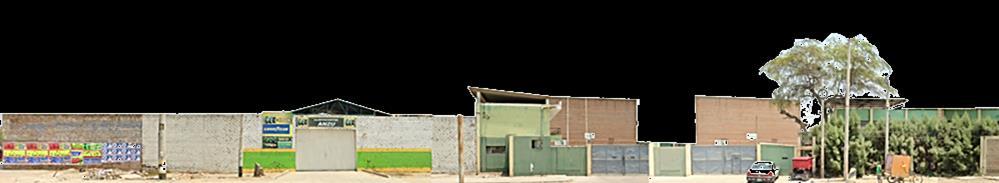

La cual genera un desorden a nivel de fachada y pierde unidad con los elementos arquitectónicos propios de UCISA.

PROBLEMATICA – ESTRATEGIAS LAM. 003 LAM. 013

1 1 1

BIOCLIMATICO

Un punto a tomar en cuenta es el ingreso del sol, durante las mañanas este apunta a las caras laterales del terreno es por ello que implementaremos un tratamiento dentro de la fachada para la incorporación de luz natural dentro de todo nuestro proyecto

RELACIONES MULTIDIRECCIONALES

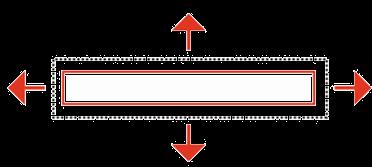

Los elementos arquitectónicos no tendrás un delante o un atrás, se establecerá relaciones de intercambio en todas las relaciones

BIOCLIMATICO

Según la rosa de vientos, tiene mayor incidencia de en el suroeste, este interviene en la fachada, que se encuentra frente a la avenida mas transitada (Av. Sánchez Cerro)

CONSERVACION DEL ÁREA VERDE

Actualmente existe una fachada muy dura que, hace que el componente no tenga unidad con el entorno, si bien nos

INTEGRACIÓN

Los elementos arquitectónicos funcionan como una puerta urbana y espacio integrador que vincula la propuesta con la cuidad.

RELACIÓN ACTIVIDADES INTERIOR - EXTERIOR

al interior del edificio, se extienden hacia el parque y hacia la ciudad, creando un borde activo, habitado y conectado urbanamente.

ESTRATEGIAS PROYECTUALES

LAM. 003 LAM. 013

DE LA PROPUESTA CON LA CIUDAD

INTERACCIONES

El proyecto pretende fomentar las relaciones y calidad de vida de los habitantes, generando internaciones con le medio ecológico existente, el paisaje urbano y el uso recreativo, deportivo y cultural, mediante una variedad de actividades programáticas que aseguran el funcionamiento del lugar las 24horas del día

USURARIOS LAM. 003 LAM. 013

CONTEXTO

REUSAR

Darles un nuevo uso a los elementos arquitectónicos

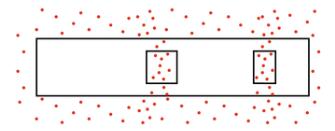

PERMEAR

Los patios articulan los distintos usos y actividades de la edificación

Liberación del espacio público hacia la ciudad a modo de plaza y conexión con la edificación

COMPOSICIÓN LAM. 003 LAM. 013 CONTEXTO

REDEFINIR EL LÍMITE

CENTRO DEPORTIVO RECREATIVO Y CULTURAL

INFORMACION DEL PROYECTO:

UBICACIÓN

CARRETERA PIURA -SULLANA, KM.3, ZONA INDUSTRIAL I, DISTRITO DE 26 DE OCTUBRE.

PROGRAMA ARQUITECTONICO/ AMBIENTES

GENERALES

ARQUITECTURA, PREEXISTENCIA

AREA DEL PROYECTO

EMPRESA UCISA

5.2919 ha

IDEA DEL PROYECTO:

Aprovechar la oportunidad de mejorar un equipamiento prexistente (empresa UCISA) brindando calidad de vida a los habitantes de las zonas residenciales cerca.

Con la condición que el proyecto asegurara su funcionamiento las 24 horas del día.

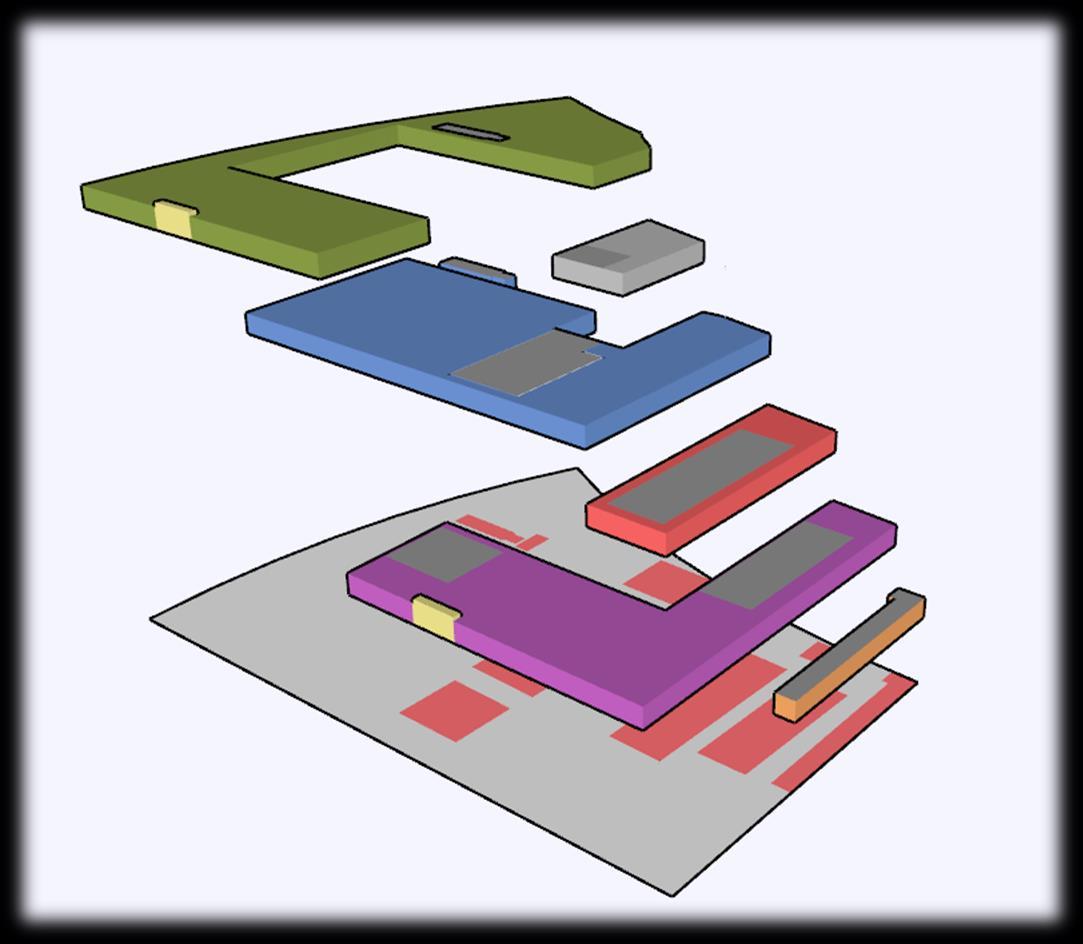

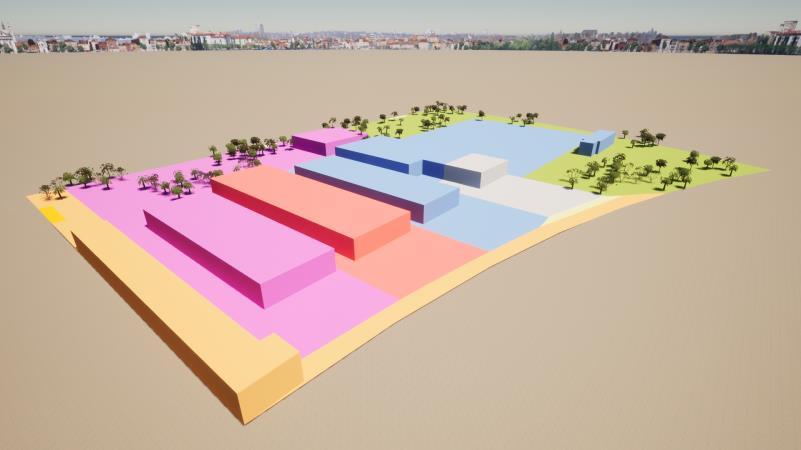

La propuesta organiza la diversidad de actividades en paquetes programáticos, Permitiendo que las actividades se extiendan hacia la ciudad

Zona de control

Deporte

Cultural

Recreación

Comercio

Cicululaciones

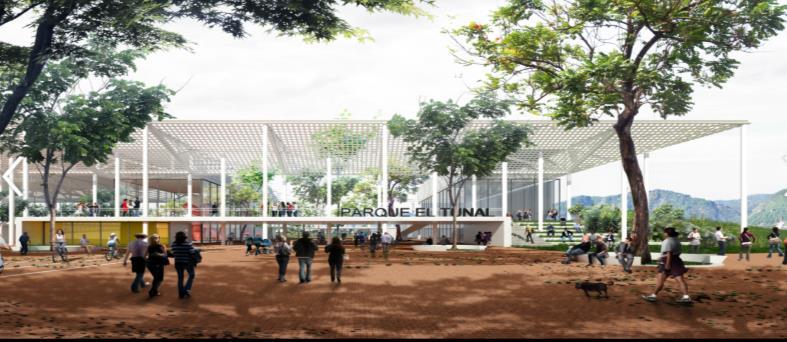

Referencia

LAM. 003 LAM. 013 PROPUESTA

DEPORTE:

➢ Natación
