Svět udržitelnosti 1

MOTÝLKOVÉ KLAPKY V CHEMICKÉM PRŮMYSLU

AGROVOLTAIKA

NOVELA ZÁKONA 2024

UDRŽITELNÝ A EFEKTIVNÍ

PRŮMYSL DÍKY AUTOMATIZACI

04 MOTÝLKOVÉ KLAPKY V CHEMICKÉ PRŮMYSLU

UDRŽITELNÝ A EFEKTIVNÍ PRŮMYSL DÍKY AUTOMATIZACI

VHODNOST MOTÝLKOVÝCH

CHEMICKÝ PRŮMYSL JE DŮLEŽITOU SOUČÁSTÍ ZPRA-

COVATELSKÉHO PRŮMYSLU A PATŘÍ K JEDNOMU

Z NEJDŮLEŽITĚJŠÍCH ODVĚTVÍ PO CELÉM SVĚTĚ.

V POSLEDNÍCH TŘECH DEKÁDÁCH SE VÝZNAMNĚ

ROZVÍJEL A DALŠÍ VÝZNAMNÉ ZMĚNY LZE OČEKÁ-

VAT I V SOUVISLOSTI SE STRATEGIÍ PRO UDRŽITELNOST V OBLASTI CHEMICKÝCH LÁTEK, TAKZVANÉ

„ZELENÉ DOHODY“. V TÉTO SOUVISLOSTI, JAKO

VÝROBCI PRŮMYSLOVÝCH ARMATUR S 30LETOU

TRADICÍ POCIŤUJEME ZODPOVĚDNOST DODÁVAT

ŘEŠENÍ, KTERÉ SI DLOUHODOBĚ PORADÍ NEJEN

S AGRESIVNÍMI A CHLOR-ALKALICKÝMI MÉDII, BEZ

NUTNOSTI ČASTÉ VÝMĚNY ARMATUR V POTRUBNÍM

SYSTÉMU, ALE I S ÚSPOROU ČASU A NÁKLADŮ NUTNÝCH NA ODSTÁVKU SYSTÉMU.

MOTÝLKOVÝCH KLAPEK

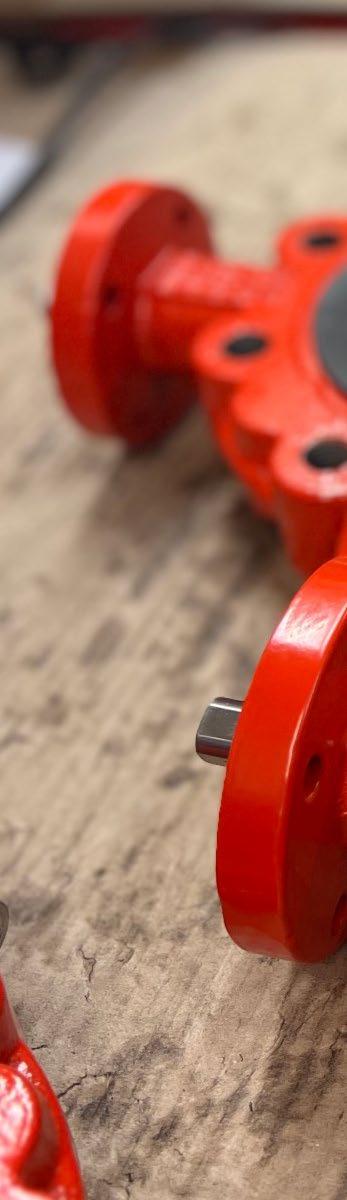

VHODNOST MOTÝLKOVÝCH KLAPEK

Naše česká rodinná firma klade hlavní

důraz na kontrolu kvality ve všech fázích výrobního procesu, včetně příjmu dílů, výroby a konečného testování.

proti korozi, tak i tlakové a funkční testy.

Ve výrobním procesu používáme moderní 3D technologii, kde nám tento pokročilý způsob měření umožňuje získat podrobné informace o geometrii, rozměrech dílů a zároveň zajišťuje vysokou přesnost v souladu s našimi specifikacemi.

Každoročně firma investuje do obnovy certifikátů, pro dodávky do různých průmyslových odvětví. Do zpracovatelského průmyslu nabízíme „chemické motýlkové klapky“ S500, ale i naši „energy line“ klapky s dvojitou excentricitou pro vyšší tlaky a teploty.

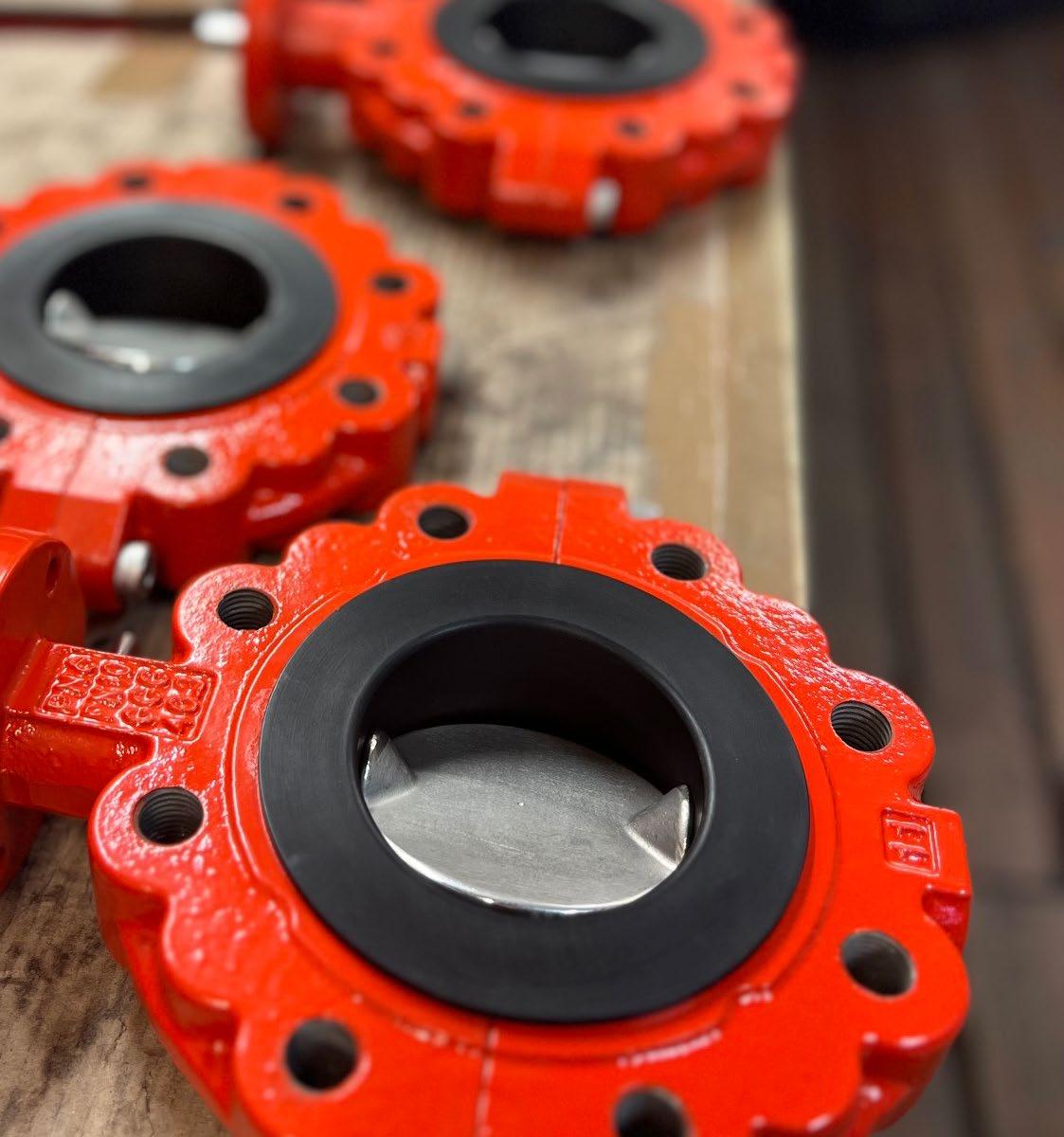

Čím se vyznačuje naše řada chemických

klapek?

Dalším klíčovým prvkem našeho výrobního procesu je kontrola kvality, kde provádíme jak vizuální kontrolu, testy odolnosti

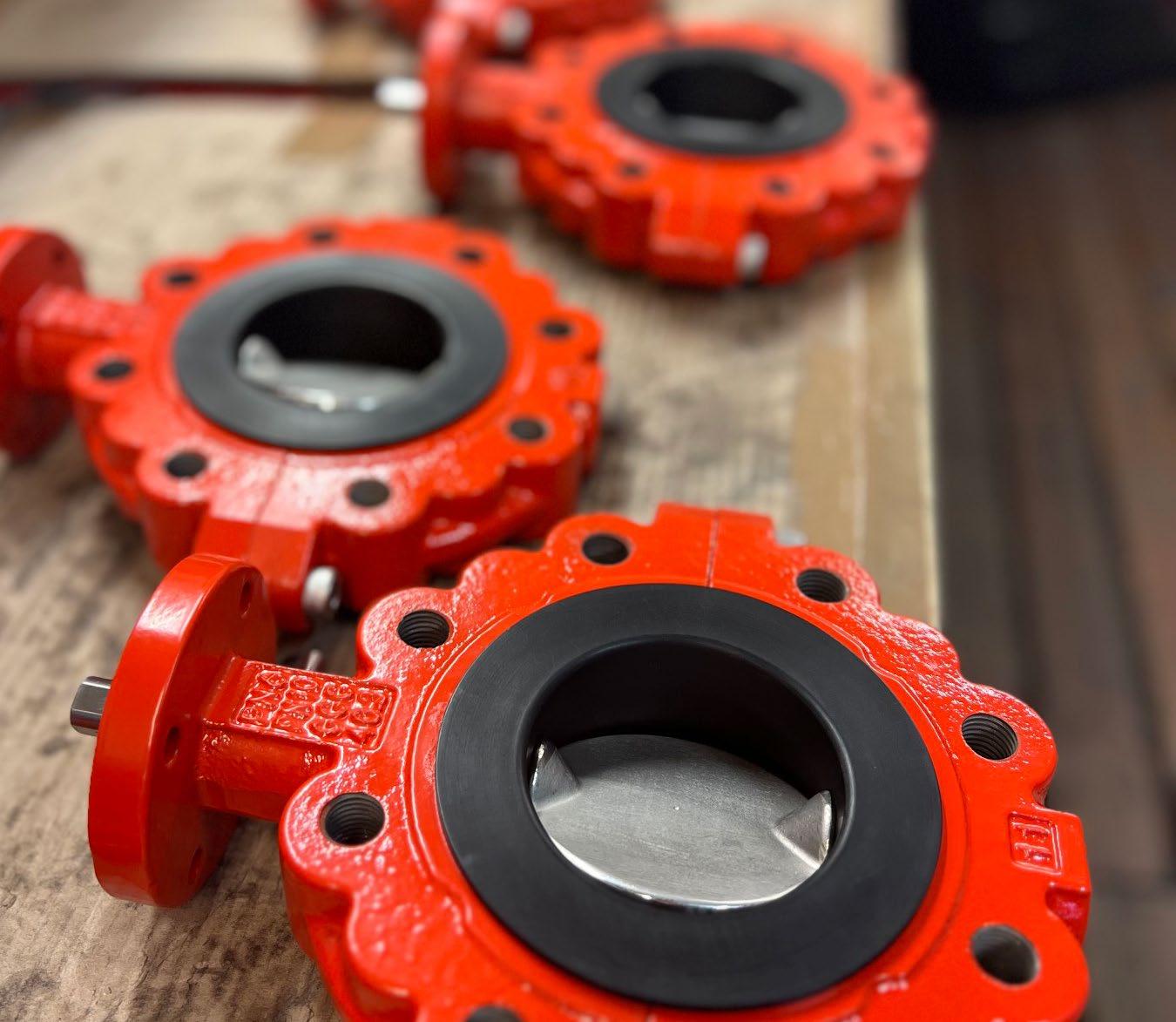

Vnitřní části klapky S599, jsou vyrobené z čistého PTFE nebo jsou povlakovány

PTFE. Jedná se o Polytetrafluoretylene, ten se vyznačuje vysokou chemickou

odolností proti kyselinám, louhům, solance, ale poradí si i s demineralizovanou vodou. Je potřeba brát v úvahu jeho menší odolnost vůči abrazivním částicím (písky, zbytky rzi či jiných pevných částic). Teplotní rozsah -40 až +200 stupňů celsia.

Vyrábíme také klapky s vodivým PTFE, ty mají stejnou odolnost jako čisté PTFE, ale navíc se dá používat v prašném prostředí, kde hrozí nebezpeční výbuchu. Klapky

byly testovány ve Fyzikálně technickém zkušebním ústavu v Ostravě.

Jako další možnost nabízíme materiálové provedení manžety a povlakovaného disku materiálem UHMWPE (ultra vysokomolekulární polyethylen), tento materiál se vyznačuje vysokou odolností proti abrazivním částicím a zároveň splňuje vysokou chemickou odolnost, podobně jako PTFE. Jeho teplotní rozsah je od -20 až do +85 stupňů celsia.

duplexovým diskem a hřídelí. Mezi naše reference v České republice patří dodávky armatur přednímu výrobci papíru a obalových materiálů ke zpracování celulózy a úpravě kondenzátu. Dále jsou to například dodávky pro významnou chemickou a farmaceutickou společnost na solanku a výrobu léčiv. Dodávky pro rafinérskou a petrochemickou skupinu, pro rozvody kyselin a dávkování louhu. Za zmínku stojí i dodávky pro společnosti zabývající se výrobou chemických zařízení a firmy jenž zpracovávají kyselinu fosforečnou o koncentraci více než 50 %.

Pro méně chemicky agresívní média můžeme nabídnout kombinaci manžety z výše uvedených materiálů spolu se super

Spolupráce s českými a slovenskými firmami je pro nás velmi důležitá. Díky našemu kvalitnímu a rychlému servisu jsme získali důvěru jako stabilní a spolehlivý partner.

VYRÁBĚT NA POLI NEBO PĚSTOVAT PLODINY?

NOVELA ZÁKONA OD PŘÍŠTÍHO

ZEMĚDĚLCŮM UMOŽNÍ OBOJÍ

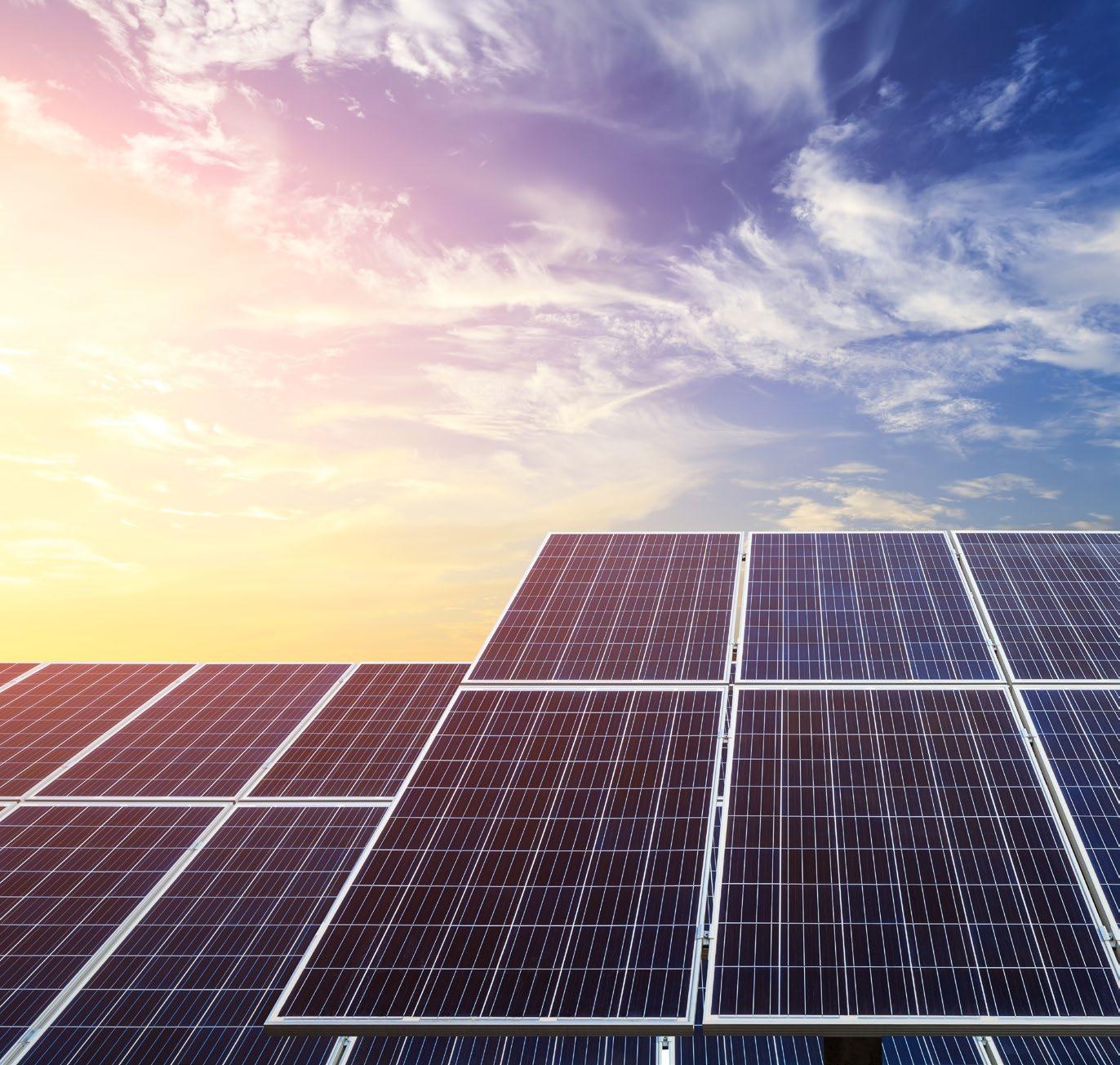

AGROVOLTAICE SE BLÝSKÁ NA LEPŠÍ ČASY. NOVĚ TOTIŽ

BUDE UKOTVENÁ V ZÁKONĚ A ZEMĚDĚLCI NEBUDOU

MUSET VOLIT, JESTLI PŮDU VYUŽIJÍ NA PĚSTOVÁNÍ

PLODIN, NEBO NA VÝROBU ELEKTŘINY. POČÍTÁ S TÍM

NOVELA ZÁKONA O OCHRANĚ ZEMĚDĚLSKÉHO PŮD-

NÍHO FONDU, KTEROU PŘIPRAVILO MINISTERSTVO ŽIVOTNÍHO PROSTŘEDÍ ČESKÉ REPUBLIKY (MŽP). ČESKO

TAK PO VZORU ZÁPADNÍCH STÁTŮ PODPOŘÍ ROZŠÍŘENÍ

OBNOVITELNÝCH ZDROJŮ ENERGIE. PŘISPĚJE TAK

NEJEN K VLASTNÍ ENERGETICKÉ NEZÁVISLOSTI, ALE

ZÁROVEŇ TÍM ZVÝŠÍ VYUŽITELNOST ZEMĚDĚLSKÝCH

PLOCH. PROBLÉMEM ZŮSTÁVÁ VZTAH AGROVOLTAIKY

K ÚZEMNÍMU PLÁNOVÁNÍ, COŽ JE V GESCI MINISTERSTVA PRO MÍSTNÍ ROZVOJ ČR (MMR).

POLI ELEKTŘINU, ZEMĚDĚLSKÉ

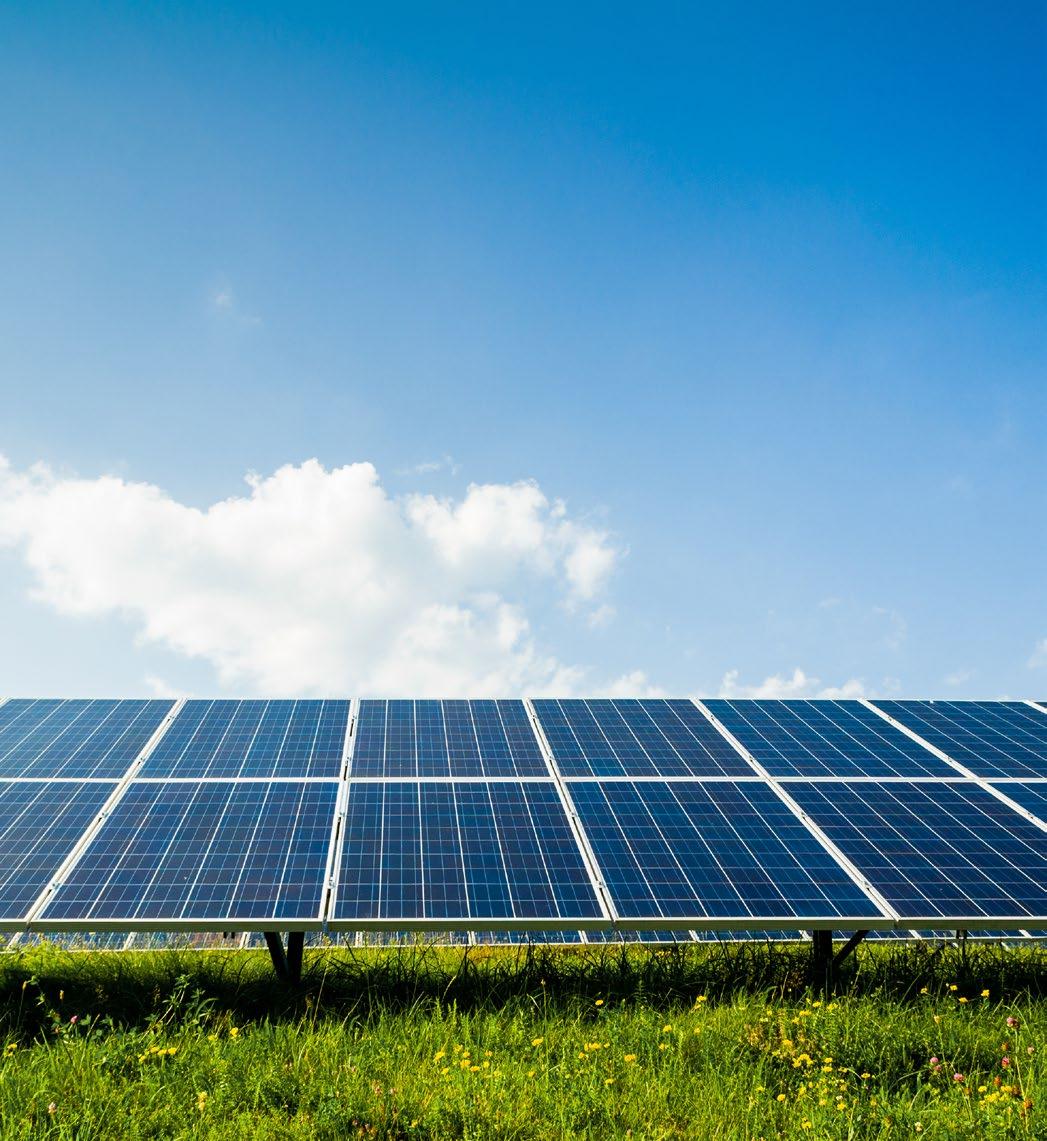

Zemědělcům agrovoltaika přináší řadu

výhod. Nejenže díky ní ušetří za energie, což by se mohlo v konečném důsledku

projevit i na cenách potravin, ale také pomáhá chránit samotnou plodinu.

Fotovoltaické panely totiž při vhodném nastavení fungují jako ochrana plodů a květů před prudkým deštěm, kroupami nebo před ptactvem. V horkých letních měsících

navíc skýtají stín, prudké slunce tak nemá

příležitost sežehnout rostlinky. To je potřeba již dnes a s postupující klimatickou

změnou bude tato potřeba stále silnější.

zachování zápisu dané plochy ve Veřejném registru půdy (LPIS), kde jsou vedené veškeré zemědělské plochy, na kterých opravdu probíhá zemědělská činnost a kterým je následně vyplácena dotace,” dodal Bím k chystaným změnám.

Multifunkčnost zemědělské plochy

“Agrovoltaické systémy umožňují jak pokračování zemědělské činnosti, tak výrobu

elektrické energie. Různé druhy agrovoltaických systémů umožňují zemědělcům

aplikovat je na různé druhy plodin. Můžeme se tedy bavit o vysoké konstrukci pro ochranu ovocných sadů, ale i vertikálních systémech na povinně zatravněné plochy,” popsal Ing. Jiří Bím, doktorand katedry ekonomiky, manažerství a humanitních věd Fakulty elektrotechnické ČVUT.

Původním záměrem, na němž stojí současná legislativa, totiž bylo využívat fotovoltaiku zpravidla na nezemědělské půdě a tzv. brownfieldech. Pokud si tedy farmář nyní nechá nainstalovat fotovoltaickou elektrárnu na pole, nesmí ho už použít pro zemědělské účely. V praxi to ovšem znamená, že ztrácí nárok na veškeré dotace. To mnoho lidí od pořízení fotovoltaiky odrazuje.

Jiří Bím, který se tématu agrovoltaiky věnuje ve své disertační práci, současně působí jako vedoucí příslušné sekce a její garant v Solární asociaci. Díky tomu se také jako konzultant podílel na přípravě legislativních změn. Pokud zmíněná novela projde, od 1. ledna 2024 bude moci půda i po nainstalování fotovoltaických panelů zůstat v Zemědělském půdním

“Podmínkou agrovoltaických systémů, je

fondu. Před instalací fotovoltaiky tak bude stačit získat územní a stavební povolení a potvrzení od orgánů ochrany Zemědělského půdního fondu. Právě územní řízení ale v současné době stále vrací agrovoltaiku na úroveň fotovoltaiky. Aby tomu tak nebylo, je třeba změna stavebního zákona.

v současné době v přípravě. Fotovoltaické panely by tak mohly v budoucnu stát i vedle zeleniny. To ocení například pěstitelé brambor, což je plodina, které nevadí občasný stín.

Fotovoltaika pro vinice i brambory

Ministerstvo zemědělství (MZe) společně s MŽP chce agrovoltaiku povolit jen na pozemcích s ovocnými sady, chmelnicemi a vinicemi, což by znamenalo zásadní omezení rozvoje agrovoltaiky v ČR. Seznam plodin bude specifikovat společná vyhláška obou ministerstev, která je

“Pro Českou republiku nedává smysl, aby byla agrovoltaika povolena jen pro pěstitele ovocných sadů, chmelnic a vinic. Hlavním důvodem jsou geografické a klimatické podmínky, které mohou být v České republice vhodné právě pro instalaci vertikálních systémů. Ty mohou za

určitých okolností vyrobit i více energie na jeden instalovaný kWp než instalace jižní,” vysvětluje Bím.

Agrovoltaiku rozvíjí především Francie, Nizozemsko a Německo. A právě do Francie odjel Jiří Bím spolu s dalšími českými experty v rámci exkurze Solární asociace nastudovat technické řešení různých typů fotovoltaických panelů. V rámci dalších exkurzí navštívil i projekty v Rakousku, Nizozemsku nebo Itálii. První pilotní projekty jsou připravené i v ČR, jejich povolení ale není o nic snazší než u těch komerčních, čekají tedy na změnu legislativy.

Obavy z masivního záboru orné půdy na místě nejsou. “Pokud bychom postavili všechny potřebné solární elektrárny v příštích desetiletích jen na orné půdě a ani jeden panel na střeše, zabere to méně než jedno procento orné půdy,” dodává Jiří Bím. Tato kalkulace vychází z finálního cíle Německa vztaženého k České republice, podle tohoto přepočtu bychom u nás měli postavit kapacity o 45 GW.

Střešní elektrárny nestačí

“Pokud chce Česko brát dekarbonizaci vážně, nemůžeme vsadit pouze na střešní elektrárny. Energetická spotřeba průmyslu, dopravy a bytových domů je mnohonásobně větší. Agrovoltaika je vhodným nástrojem, jak umožnit výstavbu solárních elektráren na volné ploše a neztratit přitom plochu ze zemědělského půdního fondu,” říká výkonný ředitel Solární asociace Jan Krčmář. “V mnoha ohledech Česko rozvoj obnovitelných zdrojů zaspalo, připravený zákon zavádějící agrovoltaiku

nám ale dává šanci proniknout mezi evropské lídry”, dodává Krčmář.

Solární asociace je profesní sdružení podnikatelů v solární energetice a příznivců

fotovoltaiky. Asociace s 690 členy má 60% podíl na českém solárním průmyslu.

Jedním z jejích partnerů je i Laboratoř diagnostiky fotovoltaických systémů na Fakultě elektrotechnické ČVUT.

UDRŽITELNÝ A EFEKTIVNÍ

DÍKY AUTOMATIZACI

EEFEKTIVITA, UDRŽITELNOST A TRANSPARENTNOST. TO

JSOU HLAVNÍ PILÍŘE UDRŽITELNOSTI A SOUČASNĚ NOVÉ

AUTOMATIZAČNÍ A TECHNOLOGICKÉ VÝZVY SOUČASNOSTI. EKONOMICKÁ A ENVIRONMENTÁLNÍ UDRŽITELNOST SE STALY ÚSTŘEDNÍMI PROBLÉMY NAŠÍ DOBY

A PRŮMYSL STOJÍ PŘED ÚKOLEM ČELIT ÚČINKŮM

ROSTOUCÍ SPOTŘEBY ENERGIE A ZDROJŮ A ZAVÁDĚT

UDRŽITELNÁ ŘEŠENÍ. SPOLEČNOSTI MUSÍ ZAČLENIT

EKOLOGICKÉ ASPEKTY DO SVÝCH OBCHODNÍCH

MODELŮ A ZÁROVEŇ ZŮSTAT EKONOMICKY ÚSPĚŠNÉ. V TOMTO OHLEDU SE ZEJMÉNA SPOTŘEBA MATERIÁLU STÁVÁ STÁLE DŮLEŽITĚJŠÍM FAKTOREM KONKURENCESCHOPNOSTI V DŮSLEDKU ROSTOUCÍCH

CEN SUROVIN. KONCEPCE CHYTRÉ AUTOMATIZACE

UMOŽŇUJE SOUČASNĚ SNÍŽIT EKOLOGICKOU ZÁTĚŽ, SNÍŽIT NÁKLADY A I POSÍLIT KONKURENCESCHOPNOST.

VYUŽITÍM EFEKTIVNÍCH VÝROBNÍCH

PROCESŮ, KTERÉ ŠETŘÍ ZDROJE, TAK

MOHOU SPOLEČNOSTI NEJEN MINIMALIZOVAT SVOU EKOLOGICKOU STOPU, ALE BÝT TAKÉ DLOUHODOBĚ FINANČNĚ ÚSPĚŠNÉ.

Příspěvek společnosti Turck k udržitelné výrobě prostřednictvím automatizace se spoléhá zejména na digitální automatizační technologie, které spojují faktory efektivního hospodaření s energií, efektivní výroby a transparentního dodavatelské řetězce. Jako prostředek pro udržitelnou výrobu a logistiku tak Turck podporuje předcházení plýtvání, šetření energií a surovin.

IIoT na staveništích. Cloudové řešení Turck umožňuje uživatelům a provozovatelům systémů odvodňování stavenišť společnosti Hüdig GmbH & Co. KG mít kdykoli přístup ke stavu zařízení, aniž by museli cestovat na příslušné místo.

Efektivní výroba

Efektivní výroba šetřící zdroje vyžaduje inteligentní řízení materiálů a zdrojů.

Automatizační řešení společnosti Turck umožňují optimalizaci procesů řízenou daty, aby se zabránilo zmetkovitosti a minimalizovala spotřeba zdrojů. To umožňuje společnostem dosáhnout svých cílů udržitelnosti, snížit náklady a posílit svou konkurenceschopnost. Například centrální vzdálená údržba zavlažovacích a drenážních čerpadel snižuje inspekční cesty a zajišťuje dostupnost

Modulární konstrukce strojů na bázi Ethernetu pak optimalizují flexibilitu, analýzu procesů a globální nasazení a to v nebezpečných oblastech. Multiprotokolová ethernetová komunikace prostřednictvím I/O systému Turck excom zajišťuje rychlé a flexibilní propojení jednotlivých modulů částí strojů k nadřazenému řídicímu systému.

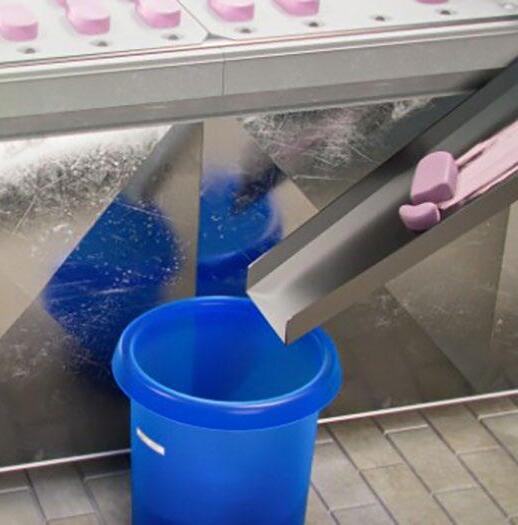

RFID sledování například snižuje plýtvání potravinami při výrobě zmrzliny, kde identifikace a sledování zbytků zmrzliny pomocí systému UHF RFID maximalizuje obnovu potravin a zvyšuje efektivitu. Při výrobě zmrzlinových nanuků na špejli totiž často vzniká odpad a zmetkový

produkt, který nelze zpracovat v aktuální

šarži. Tento potravinový odpad je často shromažďován v kontejnerech a opatřen ručně psanou poznámkou uvádějící množství, čas a druh. Tato ruční identifikace potravin také znesnadňuje spolehlivé plánování výroby a je zdrojem chyb. Často není jasné, jaký zbytkový produkt

je přítomen a zda jej lze ještě zpracovat. Výsledkem je, že se výrobce často musí zbavovat většího množství zmrzliny, než je nutné. Pro tyto účely společnost Turck vyvinula identifikační systém založený na UHF RFID čtečce Q180. Čtečka RFID identifikuje nádoby se zbytkovým produktem pomocí RFID

potravin pří výrobě zmrzliny

RFID sledování snižuje plýtvání

RFID sledování při výrobě čokolády

štítků, které jsou nalepeny přímo na nádobách. Díky tomu je vždy jasné, jaký druh zmrzliny se v nádobě nachází a kdy byla vyrobena. Čtečka komunikuje s MES přes integrované rozhraní Ethernet. Ultrazvukový senzor detekuje, zda je nádoba na vyřazovacím mechanismu a zda je správně umístěna. Určení polohy kontejneru zajišťuje spolehlivé čtení štítku navzdory přítomnosti kovového prostředí a kapalin.

Efektivní hospodaření s energií

Nejlevnější a nejčistší energie je ta, která se vůbec nespotřebovává. Automatizační řešení založená na datech pomáhají trvale

snižovat požadavky na energii a tím šetřit zdroje a náklady. Zlepšení účinnosti

lze dosáhnout inteligentním řízením toků energie, například zabránit prostojům zařízení a zbytečnému osvětlení nebo vytápění budov. Jedním z typických požadavků snížení

ekologické zátěže výroby a služeb je požadavek na minimalizaci spotřeby vody. Zde přesné monitorování spotřeby hraje zásadní roli. Cloudové řešení společnosti Turck činí například zařízení na čištění a odmašťování dílů nákladově efektivnější a šetrnější k životnímu prostředí. Například při montáži tlakových nádob je nutné součásti před svařováním očistit a odmastit.

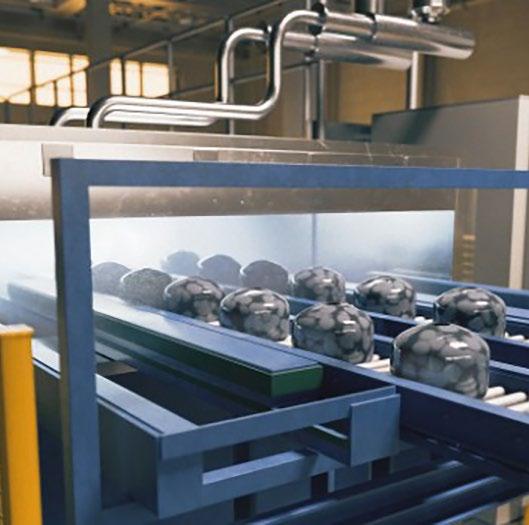

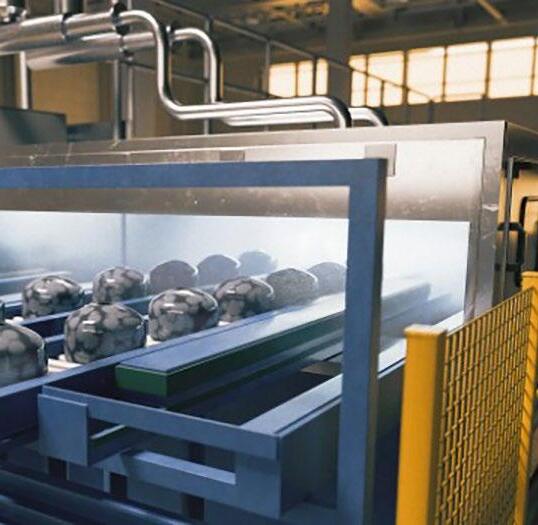

K tomuto účelu slouží systém čištění součástí, ve kterém se koupou v roztoku vody a čisticích chemikálií. V minulosti byla odpadní voda likvidována po několika cyklech čištění a proces čištění byl znovu zahájen. Protože vysoká spotřeba vody vede k vyšším nákladům na energii, jsou zapotřebí řešení šetřící zdroje. Navíc vysoká spolehlivost a účinnost čisticího systému je též nezbytná. Komponenty se

čistí a odmašťují v čistícím tunelu s odstředivkou a demineralizační stanicí vody ponořením do roztoku vody a aktivních chemických látek. Odstředivka pak oddělí vodu od oleje, který se vyhodí. Upravená

voda se znovu zavádí do procesu. Na rozdíl od předchozích procesů umožňuje řešení Turck, aby byla voda několikrát znovu použita v uzavřené smyčce. Tím se velmi rychle snížila spotřeba vody o více než 10 %.

KLÍČOVÉ PODNĚTY

V AGENDĚ UDRŽITELNOSTI VE ZPRACOVATELSKÉM

UDRŽITELNÝ A EFEKTIVNÍ PRŮMYSL

Indukční lineární snímač polohy Turck Li-

-Q25L se zde používá k zajištění optimální a konstantní hladiny vody ve vaničkách pro komponenty. Senzor umožňuje systému sledovat hladinu vody v reálném čase a zajistit, aby systém s uzavřenou smyčkou fungoval hladce a hladina vody byla optimálně udržována. Rozhraní IO-Link umožňuje end-to-end komunikaci s cloudem a poskytuje požadovanou transparentnost

Decentralizované řešení v ex zóně pro vodíkové čerpací stanice

dat. IoT brána řady TX700 pak poskytuje

vzdálený přístup k řadičům a dalším zařízením v síti prostřednictvím VPN tunelu, čímž eliminuje potřebu jakékoli konfigurace IT infrastruktury na straně uživatele. Pro optimální údržbu se do cloudu zaznamenává pracovní doba, počet cyklů ventilů, stupeň opotřebení důležitých komponentů atd. Prostřednictvím webového prohlížeče lze spotřeby vody a chemikálií sledovat v reálném čase, přičemž případné problémy jsou odhaleny v rané fázi a je čas zavést vhodná preventivní opatření.

Krátká doba uvedení na trh s farmaceutickými výrobními moduly

Transparentní dodavatelské řetězce

Transparentní dodavatelské řetězce jsou zásadní pro dosažení cílů udržitelnosti v průmyslu. S pomocí systémů sledování se společnosti vyhýbají prázdným jízdám a vždy znají polohu zboží i jeho přepravce. To umožňuje optimální využití všech dostupných kapacit. Řízení zatížení na bázi

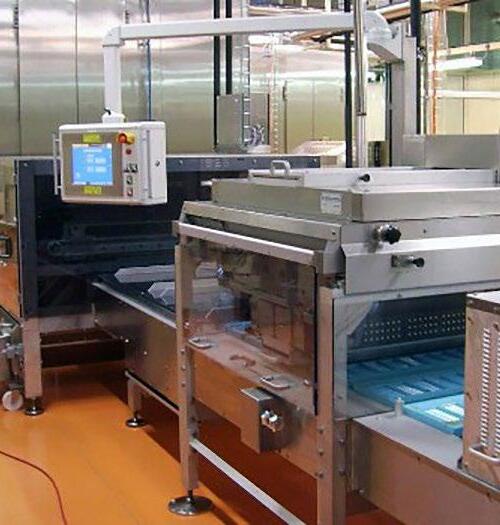

RFID minimalizuje chyby, například RFID

sledování při výrobě čokolády. Firma Winkler und Dünnebier využívá systém RFID

společnosti Turck pro transparentnost v logistice forem na svých cukrářských

strojích, čímž zajišťuje maximální efektivitu stroje, bezpečnost a kontrolu.

pak dohlíží na spolehlivé a rychlé toky

zboží. Spolehlivě se tak zabrání výrobním chybám, což snižuje plýtvání a zvyšuje

efektivitu zdrojů. V této oblasti pak Turck

China vyvinula pro automobilový průmysl řešení na míru, a to Turck Vilant Systems

UHF RFID.

Tento systém používá pasivní UHF RFID štítek s jedinečným PC kódem pro ukládání prvků, jako je číslo výrobku a množství

hotových dílů, aby bylo možné označit kontejnery s hotovými díly. Kontejnery

tak fungují jako nosiče zboží při sledování logistického procesu hotových dílů.

Společnosti Jysk pak RFID systém zajišťuje přesnost dodávek prostřednictvím plně automatizované detekce polohy a směru pohybu odchozích palet. Díky transparentnímu dodavatelskému řetězci se maximalizuje nakládka kamionů a prakticky se eliminují chyby při dodání.

Po výrobě jsou hotové díly umístěny do kontejneru, a to jak pomocí robotů, tak ručně. Čtečka RFID Q300-LNX pak identifikuje ID kontejneru. Turck Vilant Engine

RFID sledovací řešení s chytrými vysokozdvižnými vozíky a integrací IT prostřednictvím middlewaru Turck Vilant Systems

běžící na čtečce slouží ke vzájemnému přiřazení kontejnerů a v nich obsažených hotových dílů ve WMS (Warehouse Management System). Kontejnery jsou následně přepravovány do skladu pomocí chytrého vysokozdvižného vozíku vybaveného

RFID čtečkou, monitorem a Turck Vilant

Client. UHF anténa na vysokozdvižném

VIDEO

vozíku automaticky identifikuje ID kontejneru a aktualizuje umístění kontejneru a produktu ve WMS jako „uložené“.

Budoucnost vodíkového průmyslu

také staví na automatizaci

Ať už jde o elektrolýzu, přepravu, skladování, dávkování, výrobu energie pomocí

palivových článků nebo jiné aplikace, s pomocí automatizačních řešení od společnosti Turck lze uvádět vodíkové projekty na trh rychleji. Turck totiž má desítky let zkušeností s automatizací závodů, které

zpracovávají výbušné plyny, jako je LNG

nebo zemní plyn. Automatizační technika

pro vodíkové čerpací stanice má speciální

požadavky kvůli vysokým tlakům a výbušnému vodíku.

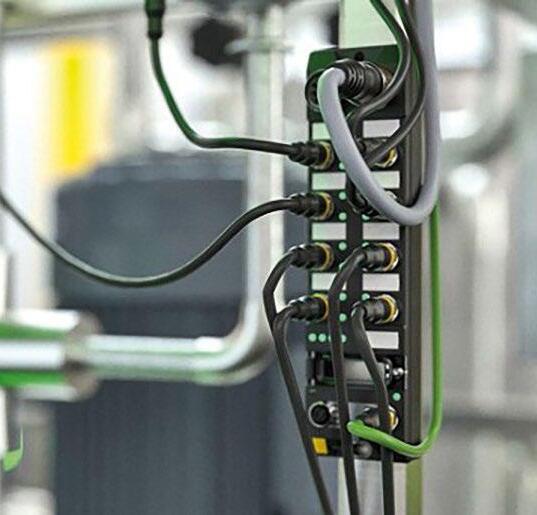

Výrobce vodíkových čerpacích stanic řeší tyto výzvy například decentralizovanou koncepcí IP67 společnosti Turck pro zóny ATEX 1 a 2. Mnoho analogových a digitálních signálů každé vyrovnávací nádrže je tak možné připojit přímo k nádrži

díky I/O modulům IP67 pro zónu 2. Toto know-how a široká škála řešení společnosti Turck umožňují zkrátit dobu uvedení

vodíkových projektů na trh a pomoci rychleji nahradit fosilní paliva. Turck odborníci

vám poradí správná řešení, abyste se vyhnuli zdlouhavému uvádění do provozu a odstraňování problémů.
