1. el compás

Uso y Función del Compás

1 CM de punta bicelada

Adaptador para acoplar la pluma al compás.

El compás sirve para trazar círculos de radio indeterminado, círculos grandes y para la mayoría del trabajo a tinta.

Hay que tener cuidado en empalmar bien las líneas de los círculos con las del resto del dibujo, tanto si éste es a lápiz como a tinta.

Se usa papel lija para afilar las minas, habrá que inclinarlas hasta un ángulo muy pequeño para que quede la punta bicelada.

Uso y Función del Compás

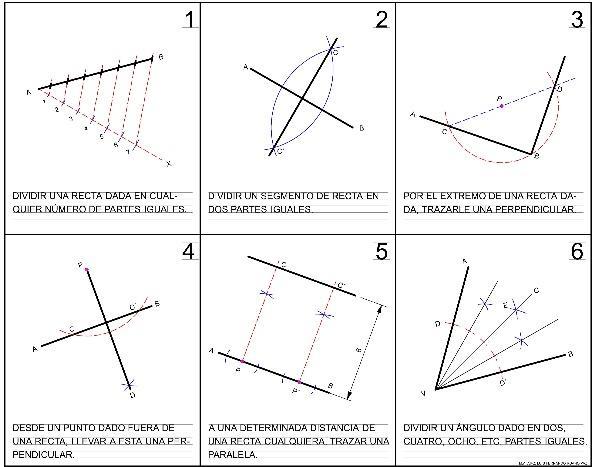

Técnicas para el uso del compás: Para realizar el trazado de circunferencia se debe proceder de la siguiente manera:

1. Se abren las patas del compás y tomándolo por el cabezal con los dedos del índice y el pulgar, se lleva la punta de acero con la otra mano hasta colocarlo en el centro establecido.

Uso y Función del Compás

Técnicas para el uso del compás:

2. Se inclina ligeramente el compás en el sentido de avance, haciendo girar el cabezal entre los dedos para iniciar y concluir el trazado de la circunferencia.

3. La mina debe permanecer perfectamente afilada. se recomienda afilarla en forma de bisel.

4. Las puntas de metal y la de grafito deben quedar del mismo largo al usarse, ya que la punta de metal penetrará el papel.
