C L A S E 1
D I S E Ñ O
A S I S T I D O P O R
C O M P U T A D O R A
A U T O C A D 2 0 2 5
I N T R O D U C C Ó N
Mgtr.Arq. Luis Fernando Ruano Paz
diseño asistido por computadora tema 1
1. navegación dentro de interfaz, pestañas.
2. dibujo formato (machote) 3.
AUTOCAD 2025 EN INGLÉS
PASOS BÁSICOS PARA EL DIBUJO DEL FORMATO
TENER ABIERTO EL FORMATO DE DIBUJO Y SUS MEDIDAS

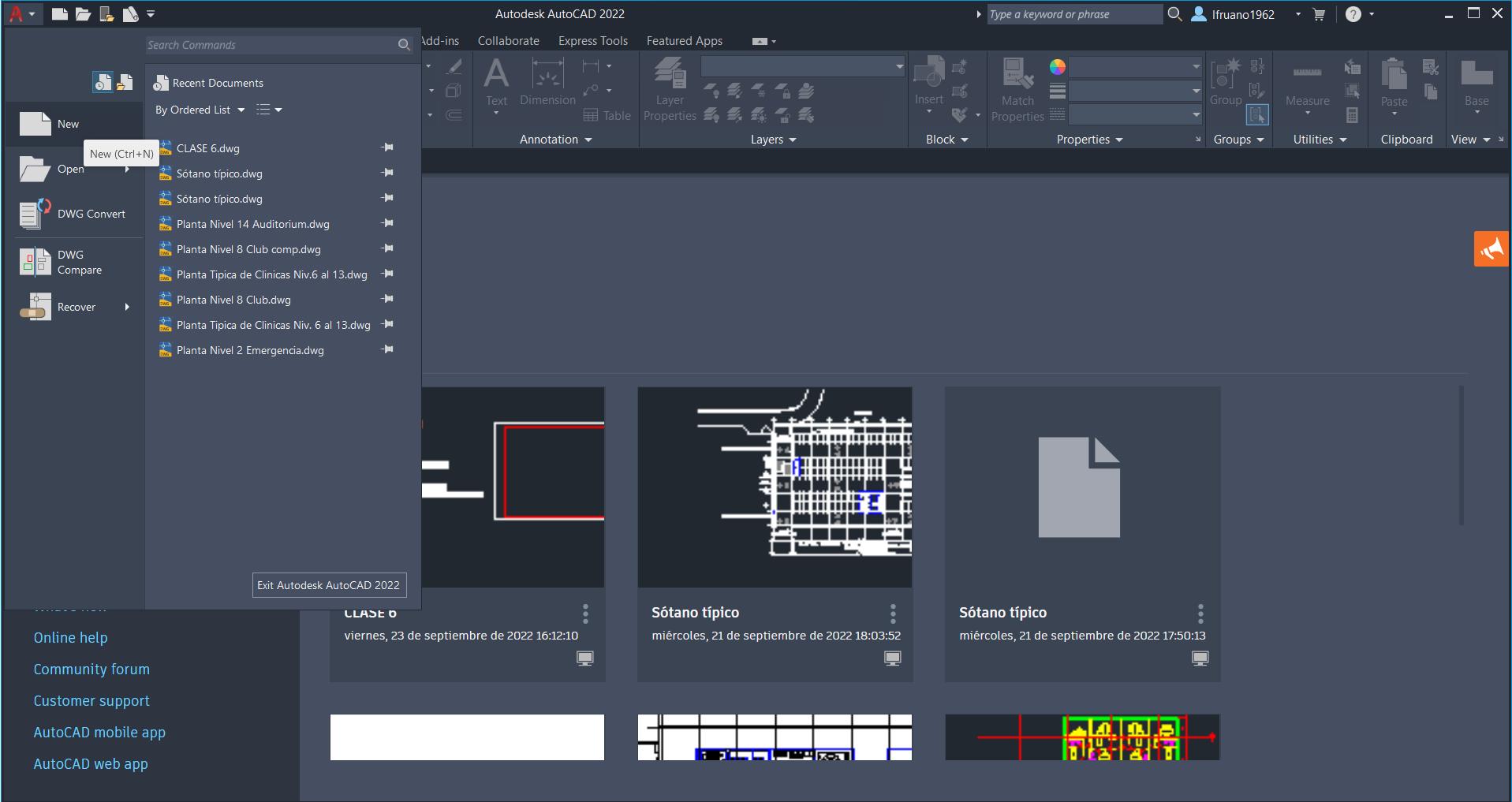

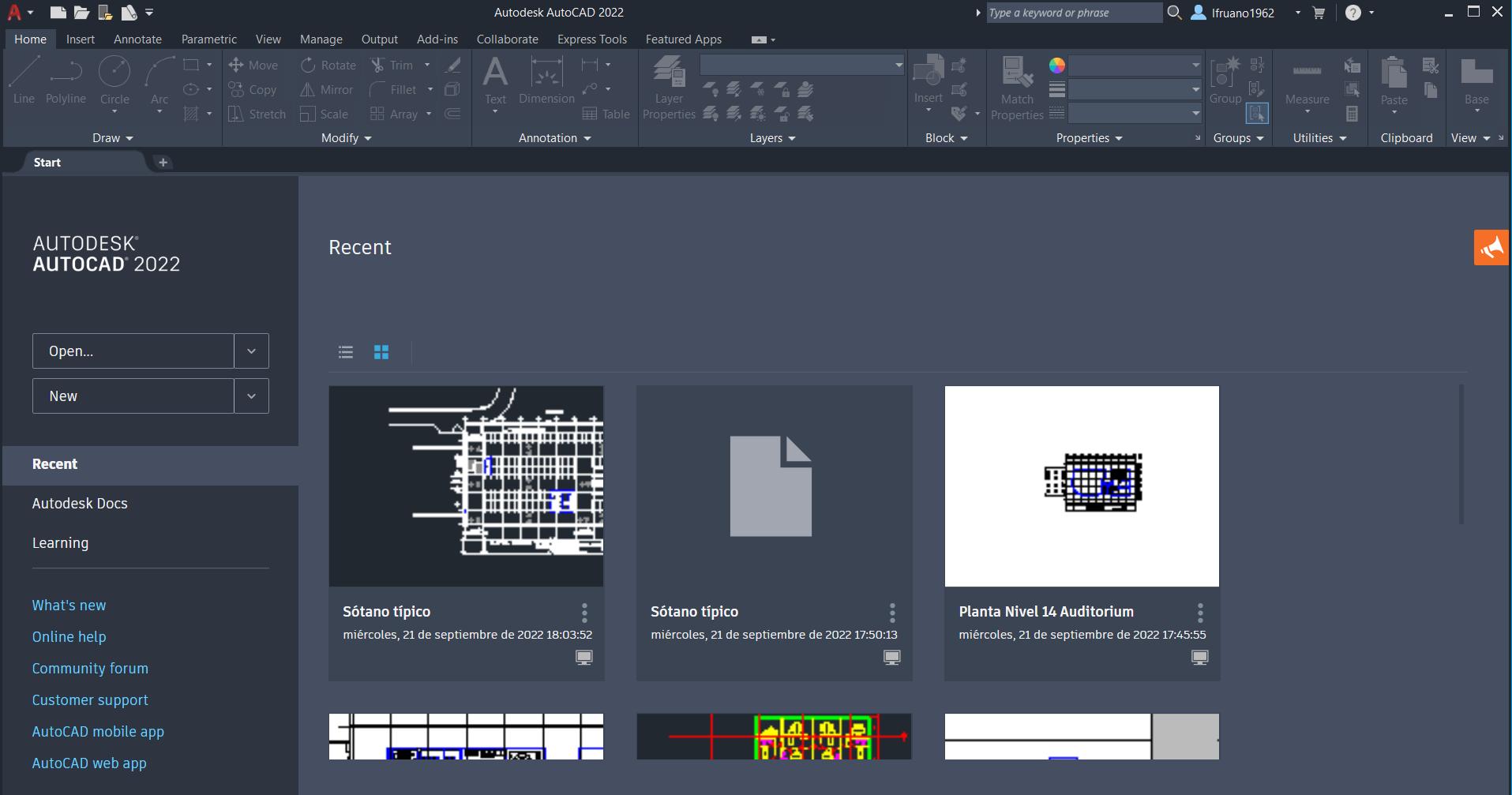

CLICKEAR A
CLICKEAR

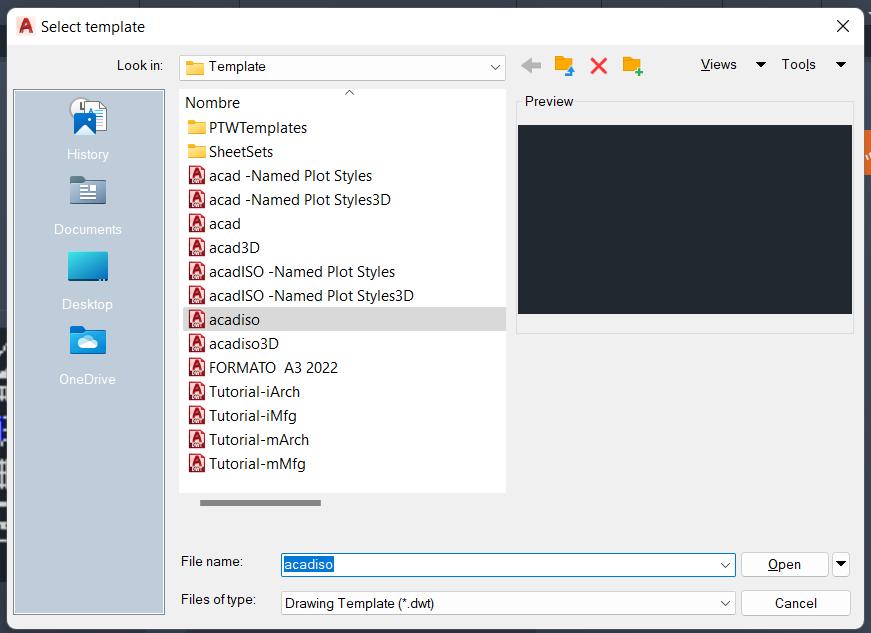

CLICKEAR ACADISO > OPEN

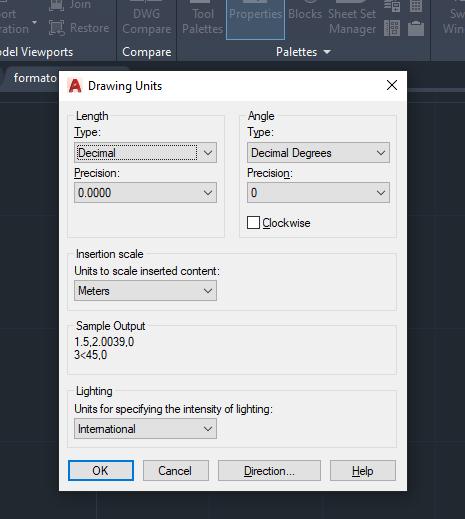

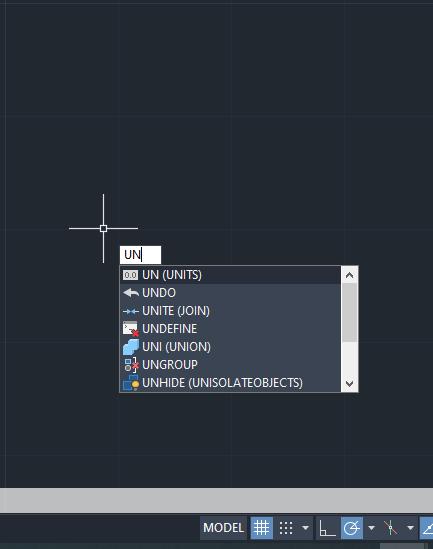

1. CLICKEAR UN (UNITS)
2. DEFINIR ESTAS OPCIONES > OK

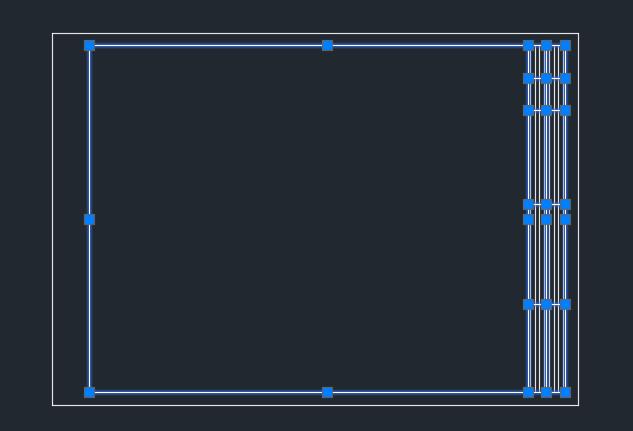

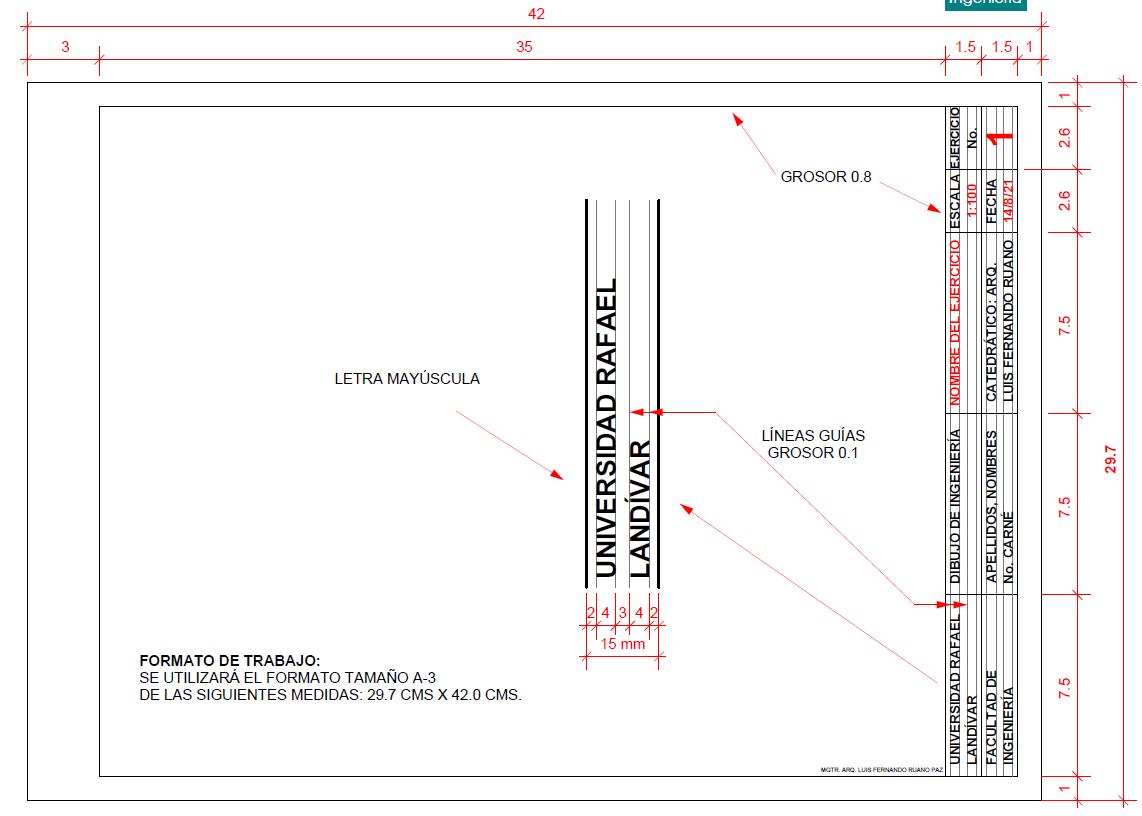

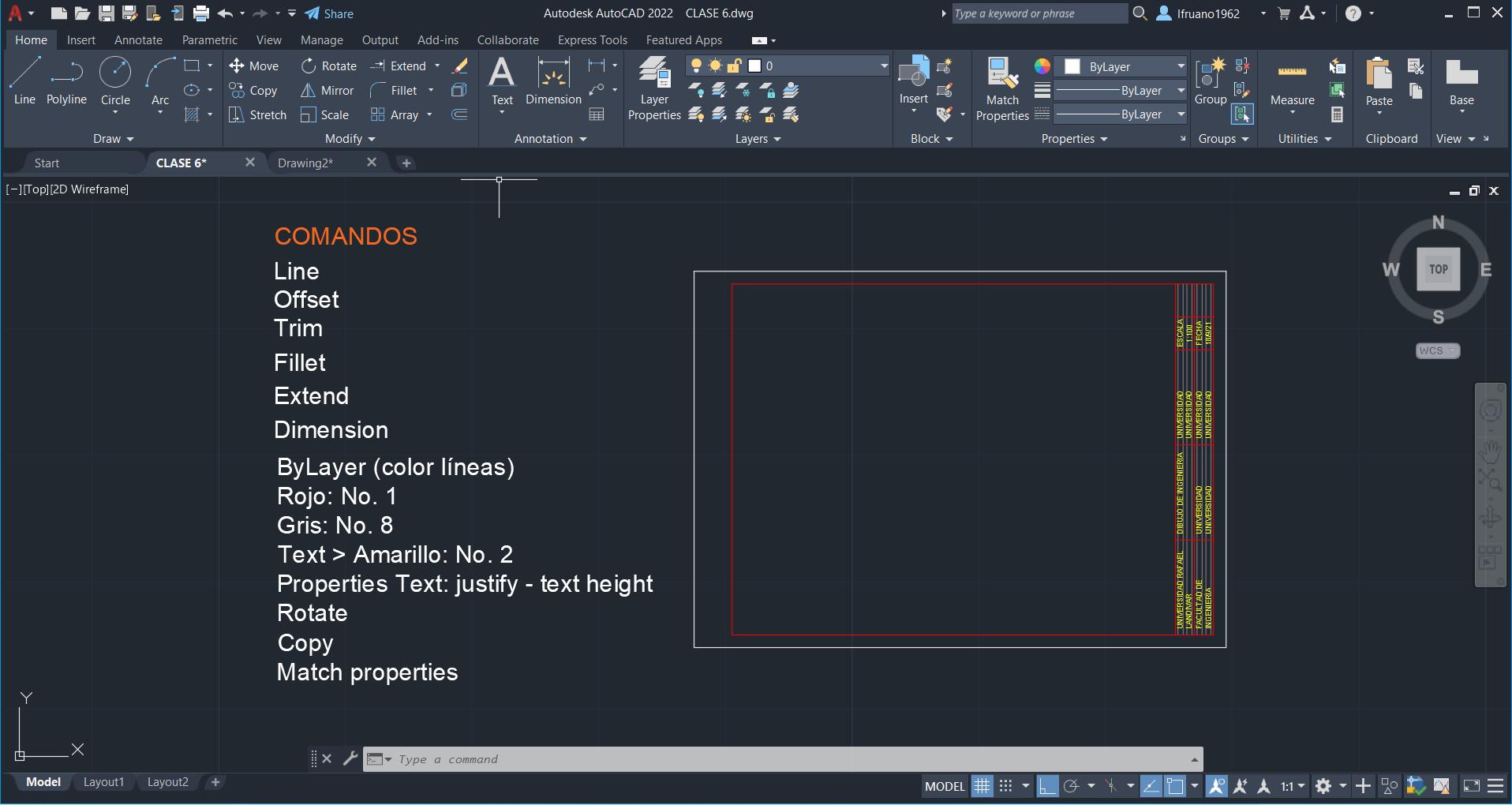

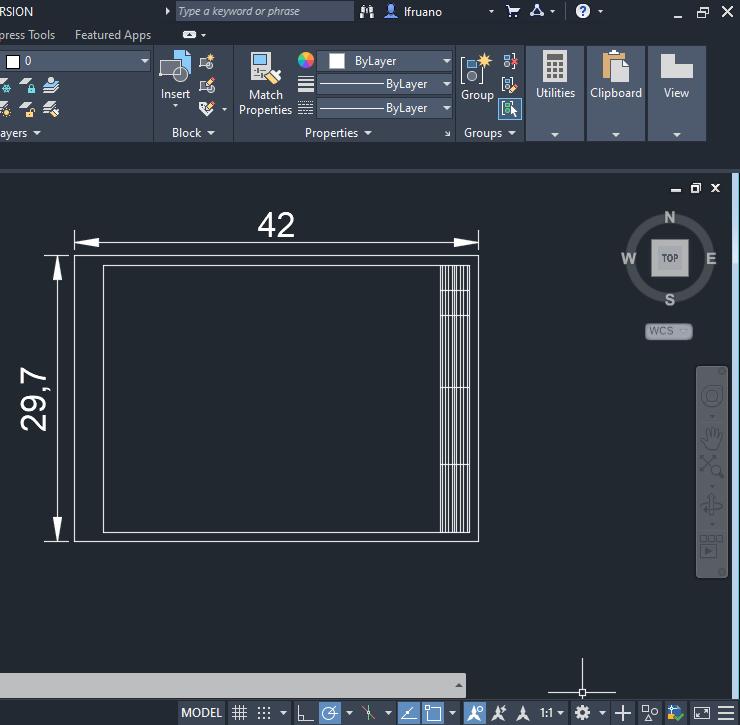

DIBUJAR FORMATO DE ACUERDO A INSTRUCCIONES DE CLASE FORMATO DIBUJADO TODO EN LÍNEAS COLOR BLANCO

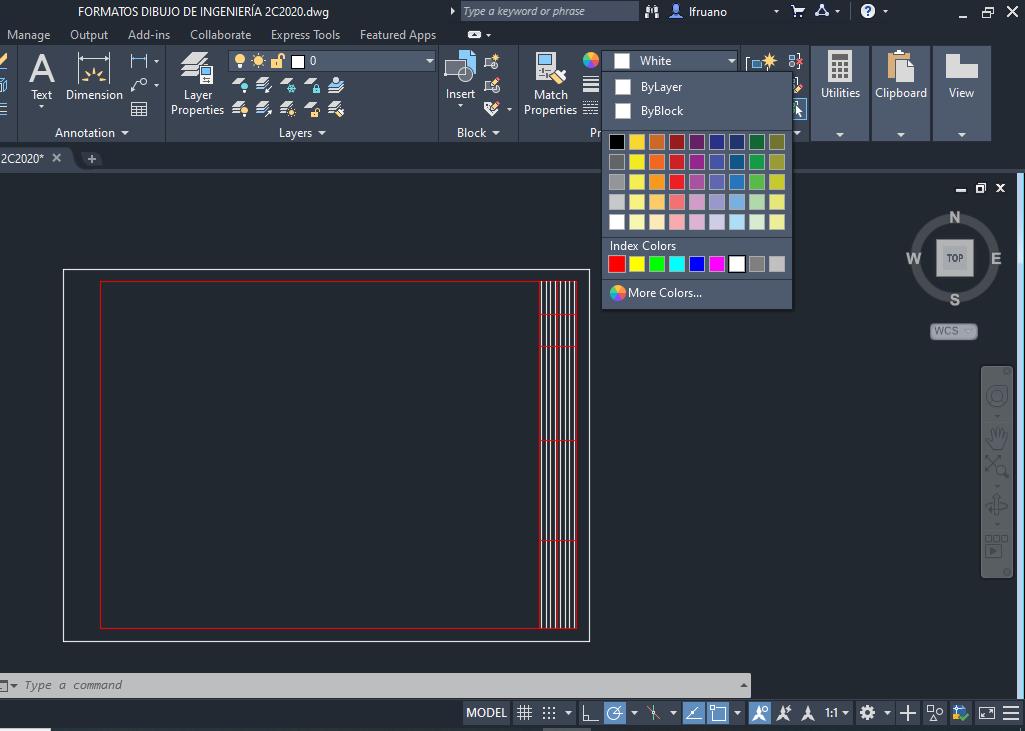

ASIGNACIÓN DE COLORES A LÍNEAS

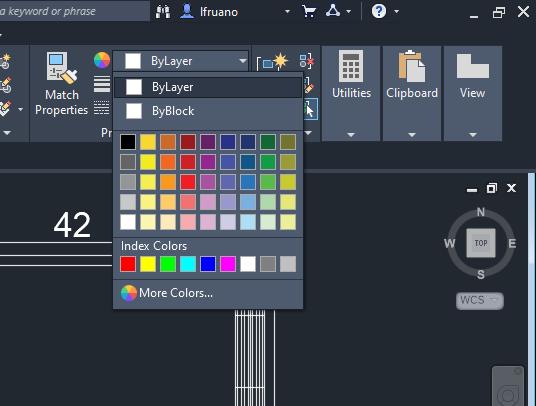

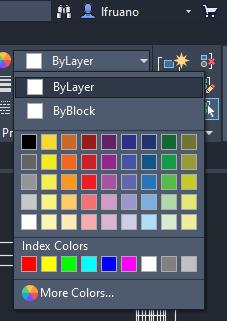

CLICKEAR EN BYLAYER
ASIGNAR COLOR A LOS DIFERENTES TIPOS DE LÍNEAS DEL FORMATO

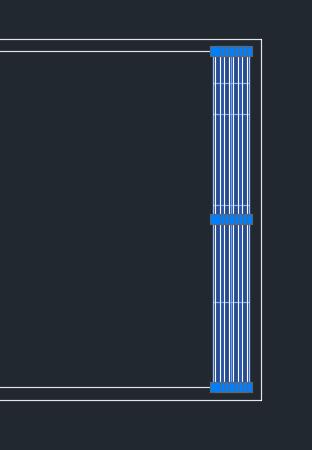

CLICKEAR ENCIMA DE CADA LÍNEA
ESCOGER TODAS LAS LÍNEAS DEL FORMATO QUE LLEVARÁN PUNTO
GRUESO (0.8)
ASIGNARLES COLOR ROJO (No. 1)
ESCOGER TODAS LAS LÍNEAS GUÍAS Y ASIGNARLE COLOR GRIS (No. 8)

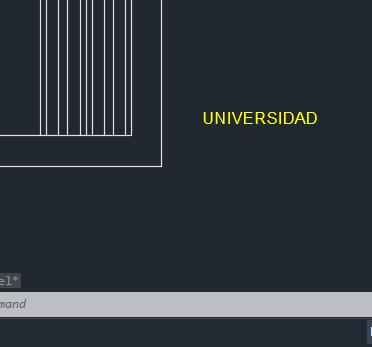

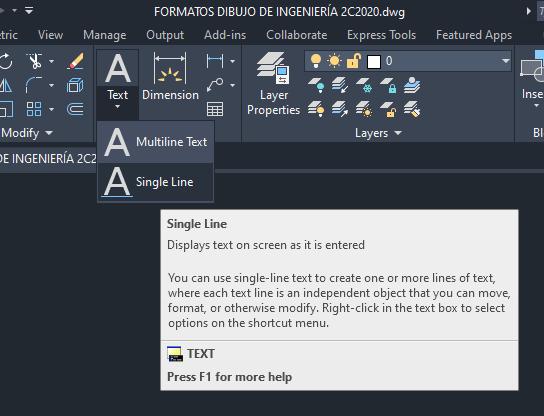

1. ESCOGER TEXTO
• SINGLE LINE
ROTULADO

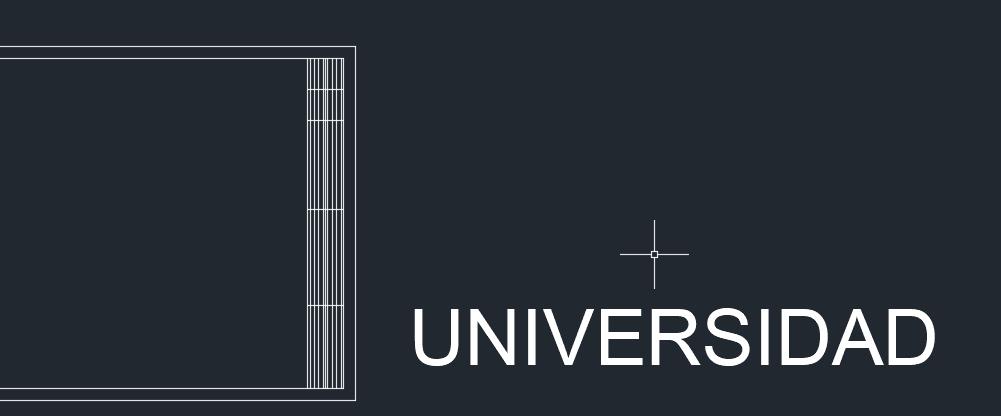

2. ESCRIBIR
• CLICK
• MOVER CURSOR UN POCO A LA DERECHA
• TRIPLE CLICK
• ESCRIBIR

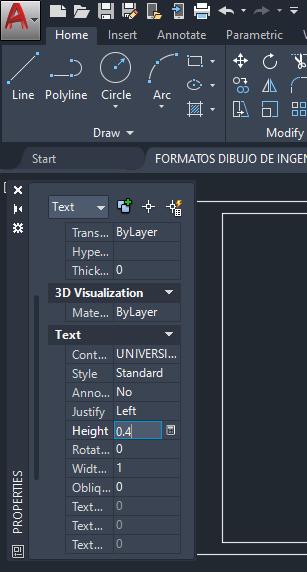

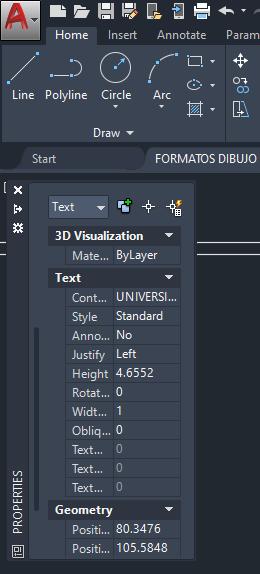

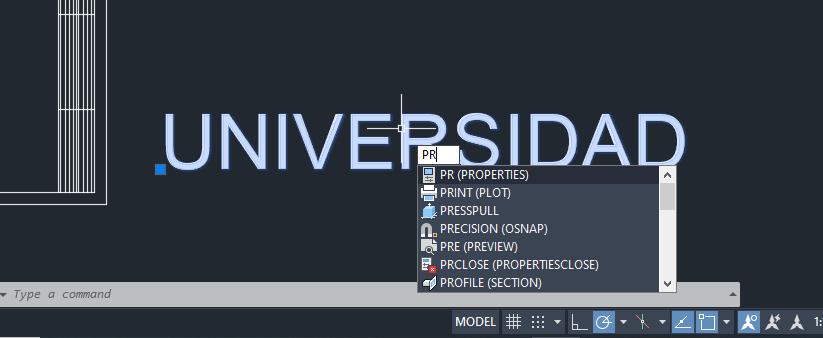

1. SELECCIONAR PALABRA Y TECLEAR PR (PROPERTIES)
2. CAMBIAR ALTURA A 0.4
3. CAMBIAR COLOR A AMARILLO (No. 2)

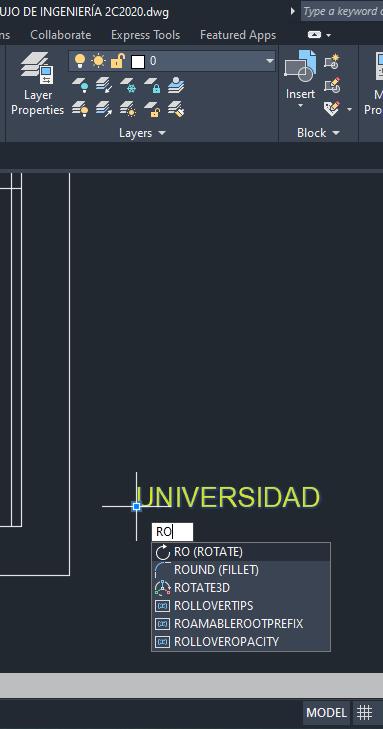

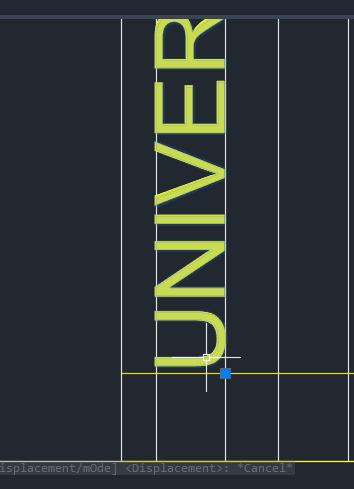

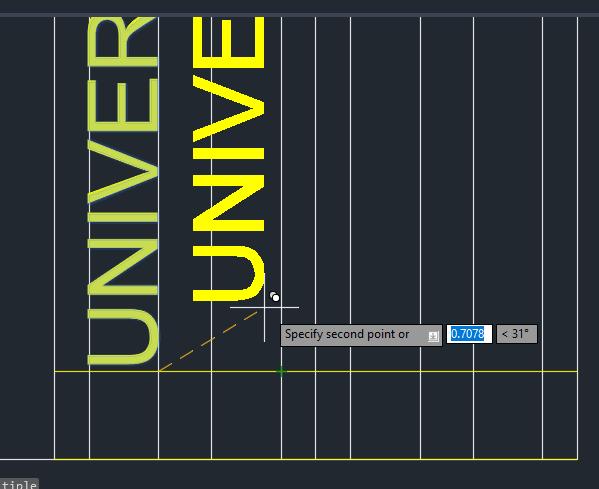

1. ESCOGER PALABRA
• COMANDO RO (ROTAR)
• CLICK
• ENTER

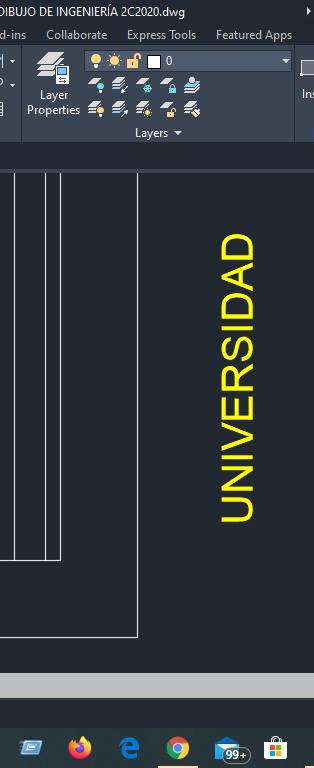

• GIRAR

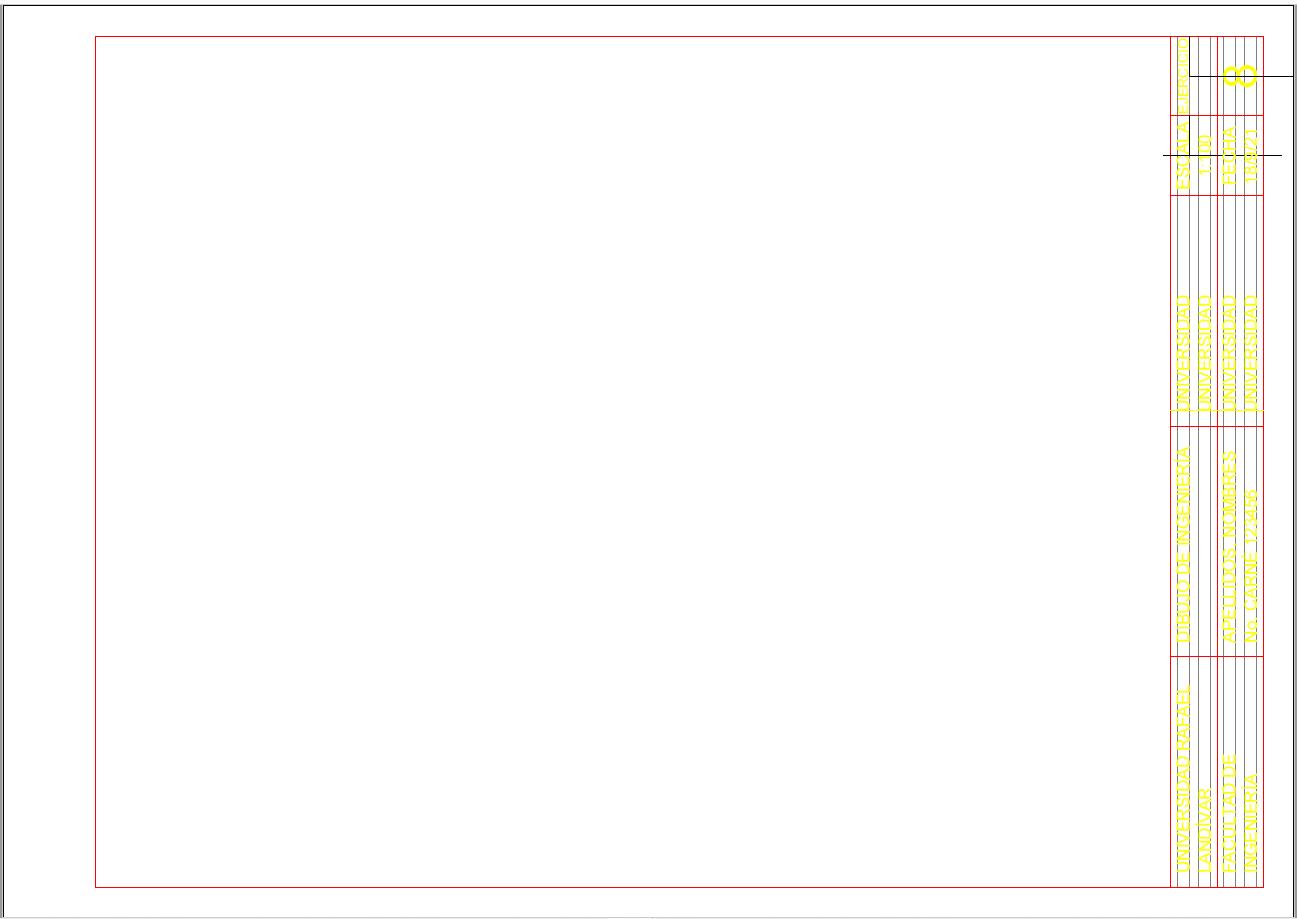

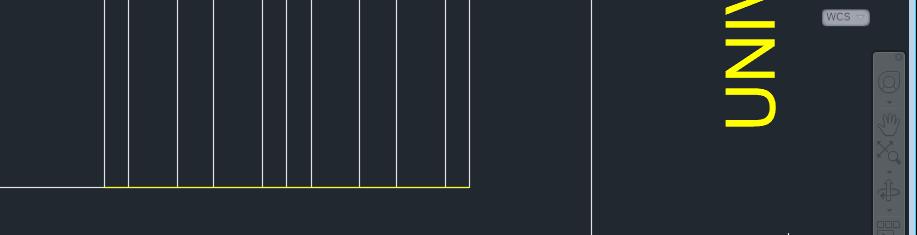

1. TRAZAR LÍNEA COLOR
AMARILLO DE LONGITUD
IGUAL AL CAJETÍN

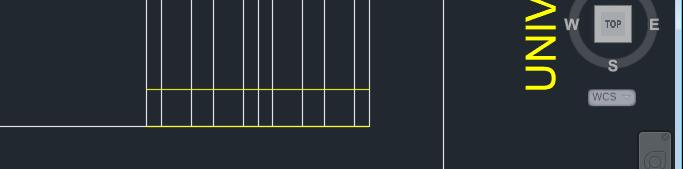

2. SELECCIONARLA Y
ESCRIBIR O (OFFSET)
• ENTER
• SUBIR CURSOR
• ESCRIBIR 0.5
• ENTER
• CLICK
3. REPETIRLO EN LOS 3 RECUADROS

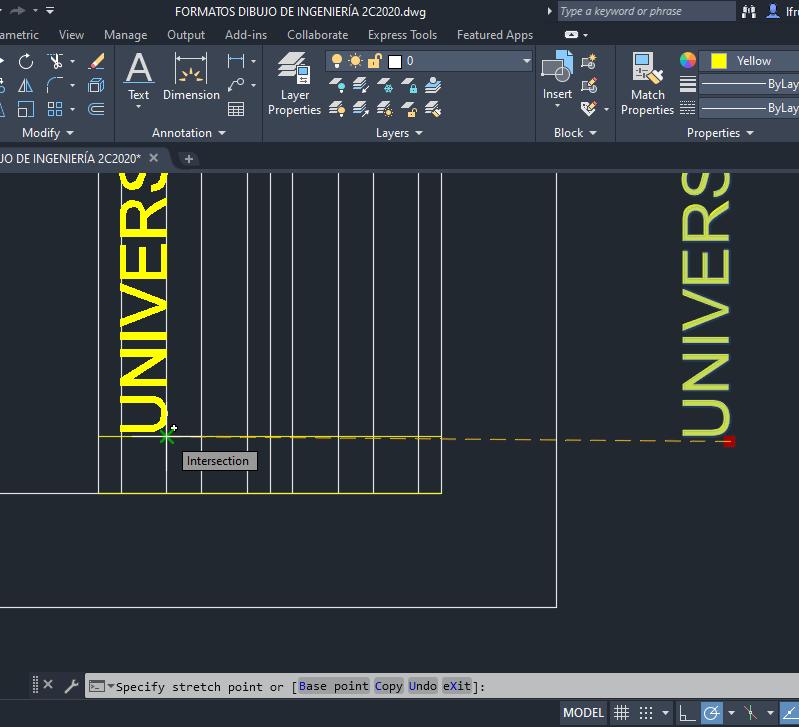

CLICKEAR ENCIMA DEL TEXTO. MOVERLO Y ALINEARLO
CON LÍNEA COLOR
AMARILLO

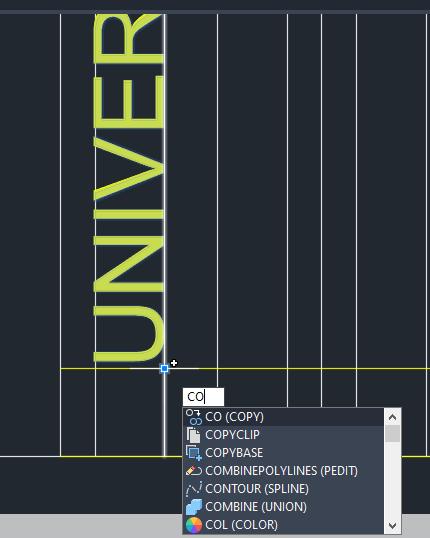

1. SELECCIONAR TEXTO ESCRIBIR CO (COPY)
• ENTER
• CLICK
• Y MOVER A SIGUIENTES CASILLAS
2. UBICAR CURSOR EN CADA INTERSECCIÓN
• ENTER
• Y REPETIR EN CADA ESPACIO

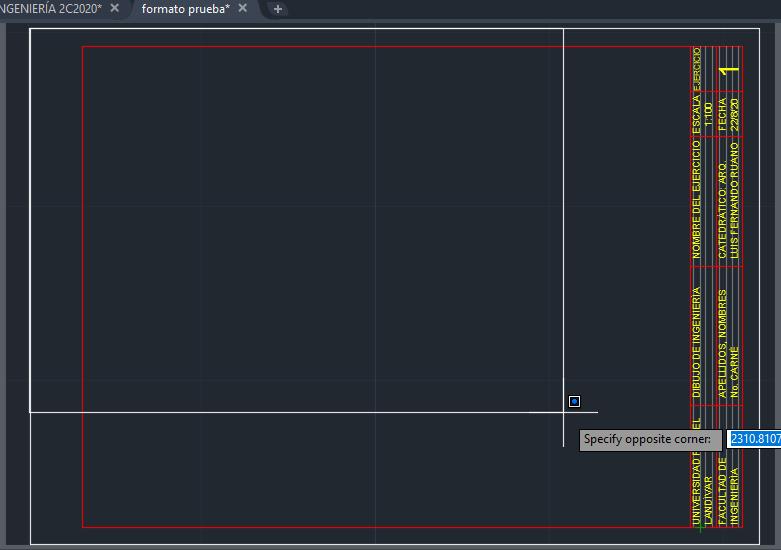

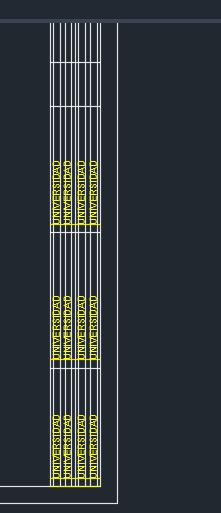

1. COPIAR EL TEXTO EN TODOS LOS ESPACIOS Y ALINEARLOS A LA LÍNEA AUXILIAR (COLOR AMARILLO)

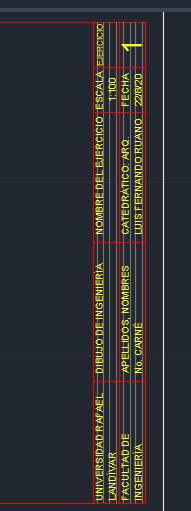

2. LLENAR LOS RECUADROS CON LA INFORMACIÓN REQUERIDA
Y LUEGO BORRAR LAS LÍNEAS AUXILIARES (COLOR AMARILLO)

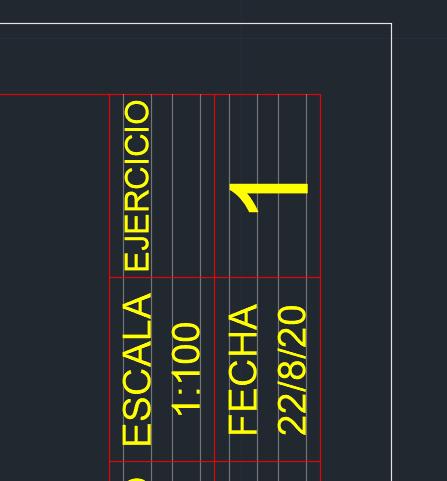

CAMBIAR A
ALTURA 0.34
CENTRAR
A ESPACIO
CAMBIAR A
ALTURA 1.1
CENTRAR
A ESPACIO
CENTRAR A ESPACIO
CENTRAR
A ESPACIO

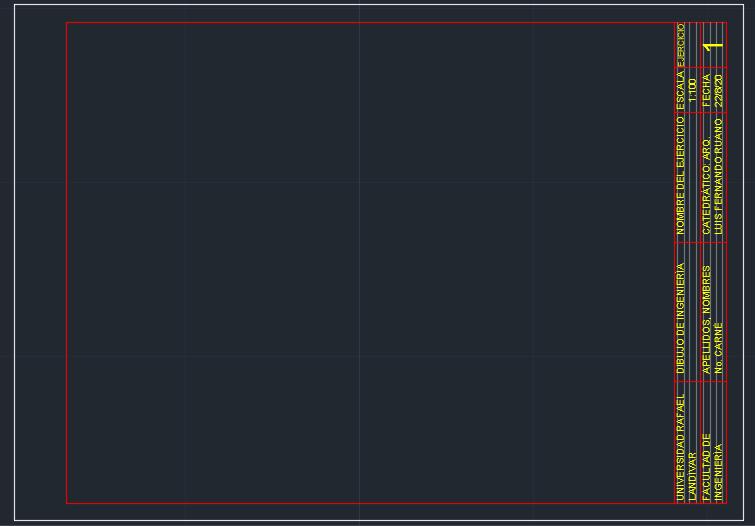

FORMATO LISTO PARA
CONVERTIR A PDF

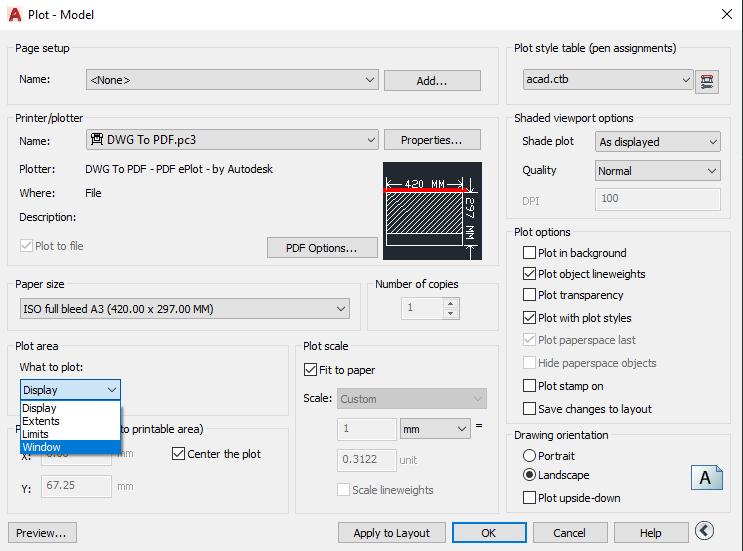

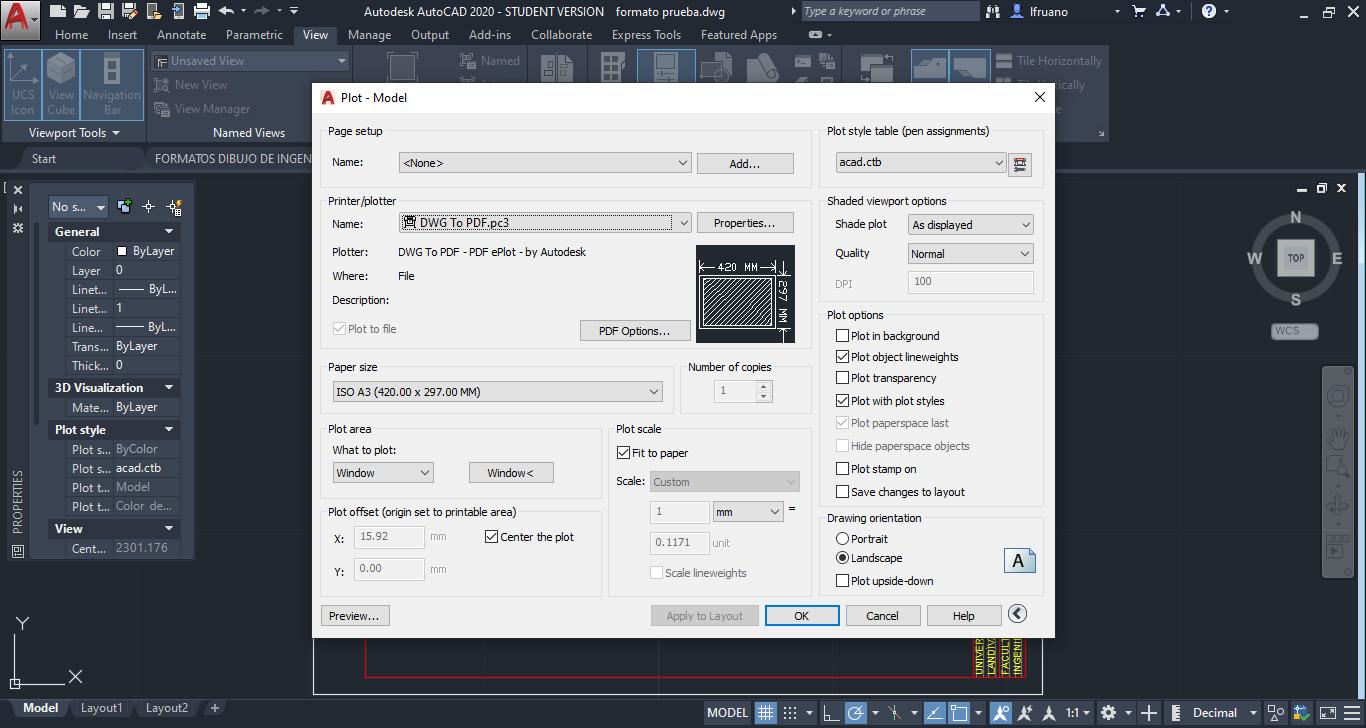

CLICKEAR EN IMPRESORA

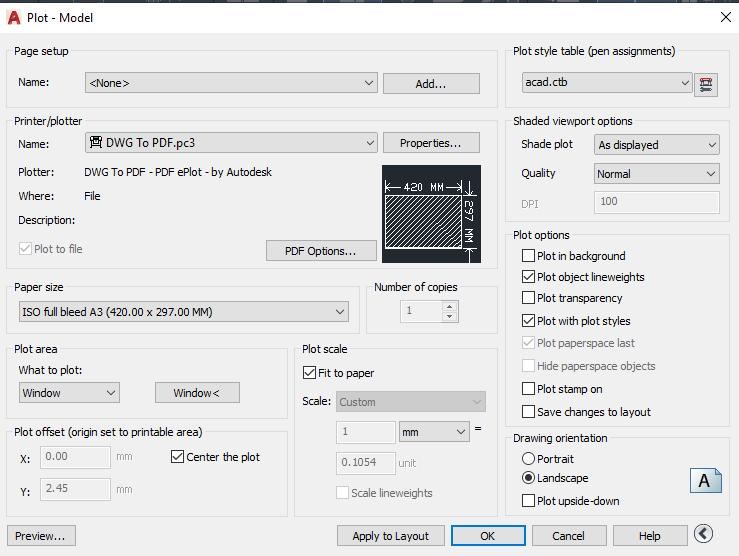

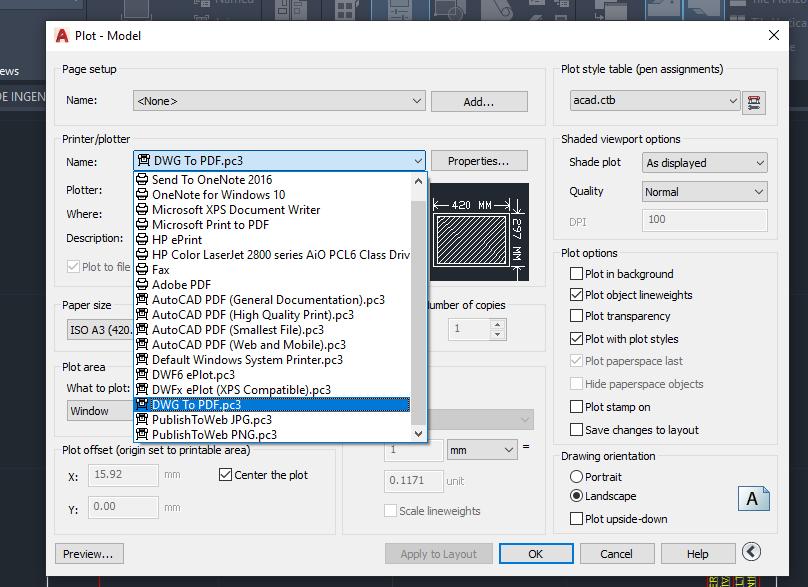

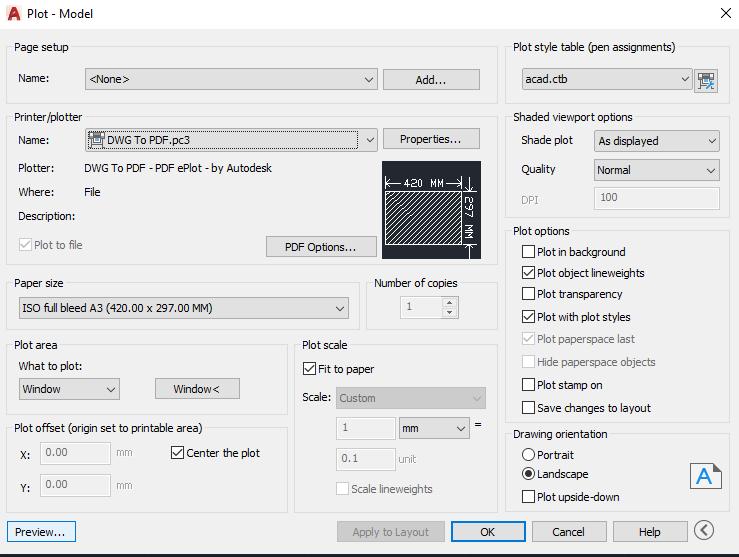

1. ESCOGER DWG TO PDF

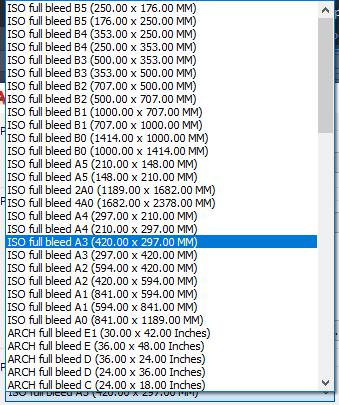

2. ESCOGER
1. ESCOGER CENTER PLOT
2. ESCOGER LANDSCAPE
3. ESCOGER FIT TO PAPER

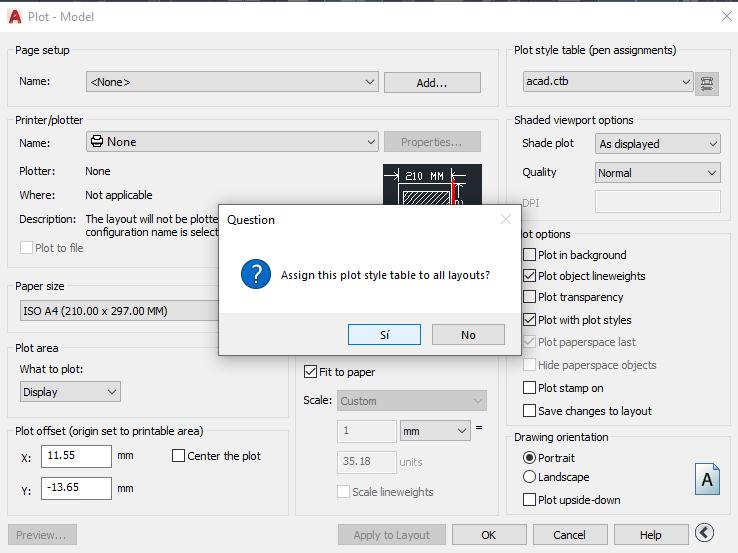

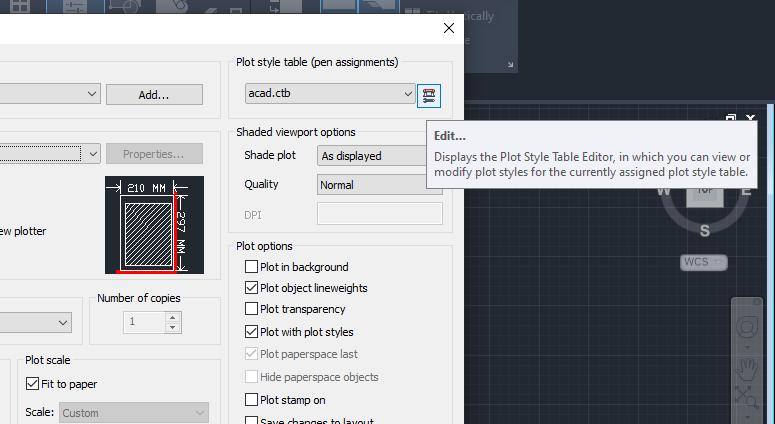

ASIGNACIÓN GROSORES DE LÍNEAS

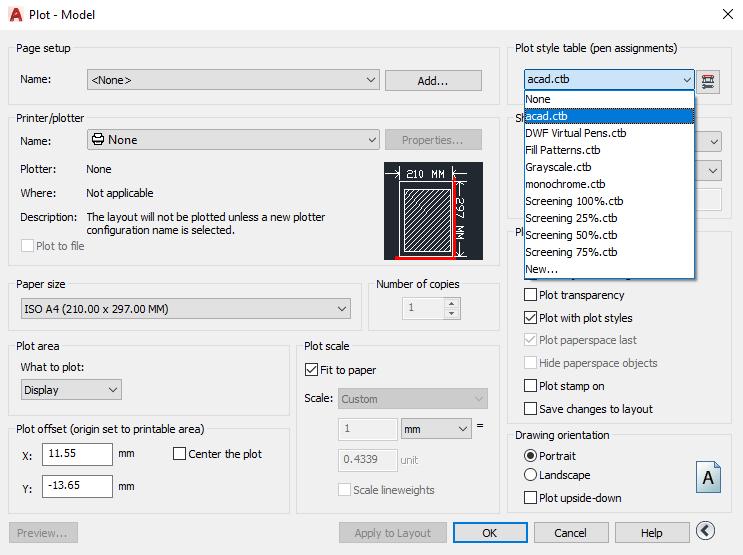

1. ACAD.CTB
2. SI

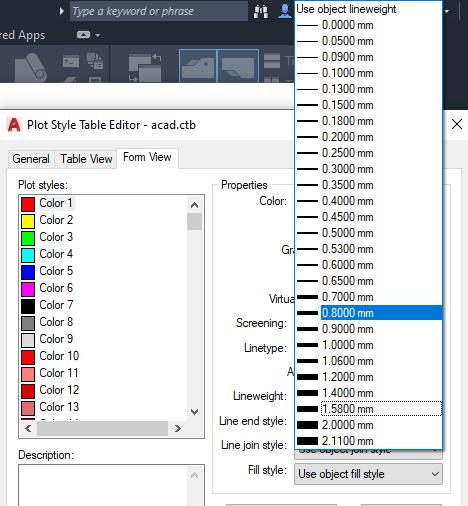

1. ASIGNARLE GROSOR A LAS LÍNEAS QUE SE HICIERON
EN EL FORMATO DE ACUERDO A LO SIGUIENTE:
ROJO No. 1 > 0.8
AMARILLO No. 2 > 0.5
GRIS No. 8 > 0.00
2.
COLOR POR COLOR
HACERLO
HACERLO CON
CADA COLOR

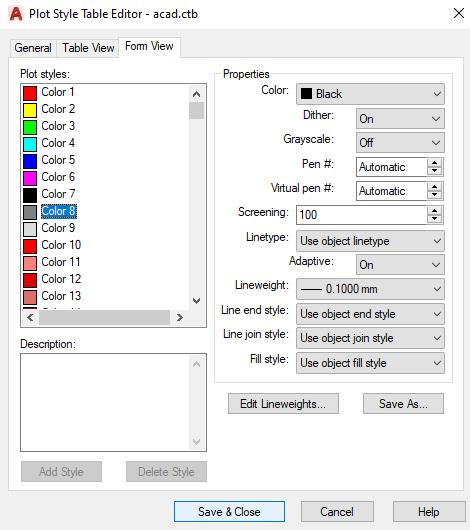

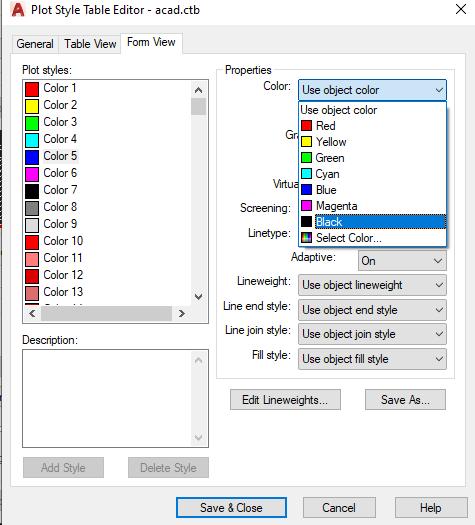

1. ASIGNARLE COLOR NEGRO A LAS PROPIEDADES DE LAS LÍNEAS PARA QUE
TODAS LAS LÍNEAS SALGAN EN COLOR
NEGRO EN EL PDF.
HACERLO CON CADA COLOR
* A LAS LÍNEAS GUÍAS ASIGNARLES GRIS
2. SAVE & CLOSE
2. ESCOGER EL FORMATO COMPLETO
• CLICK Y REGRESA A PAGE SETUP
1. ESCOGER WINDOW
1. CLICKEAR PREWIEW
2. CLICKEAR APPLY TO LAYOUT Y OK
• GUARDARLO CON UN NOMBRE Y
3. NOMENCLATURA FORMATO

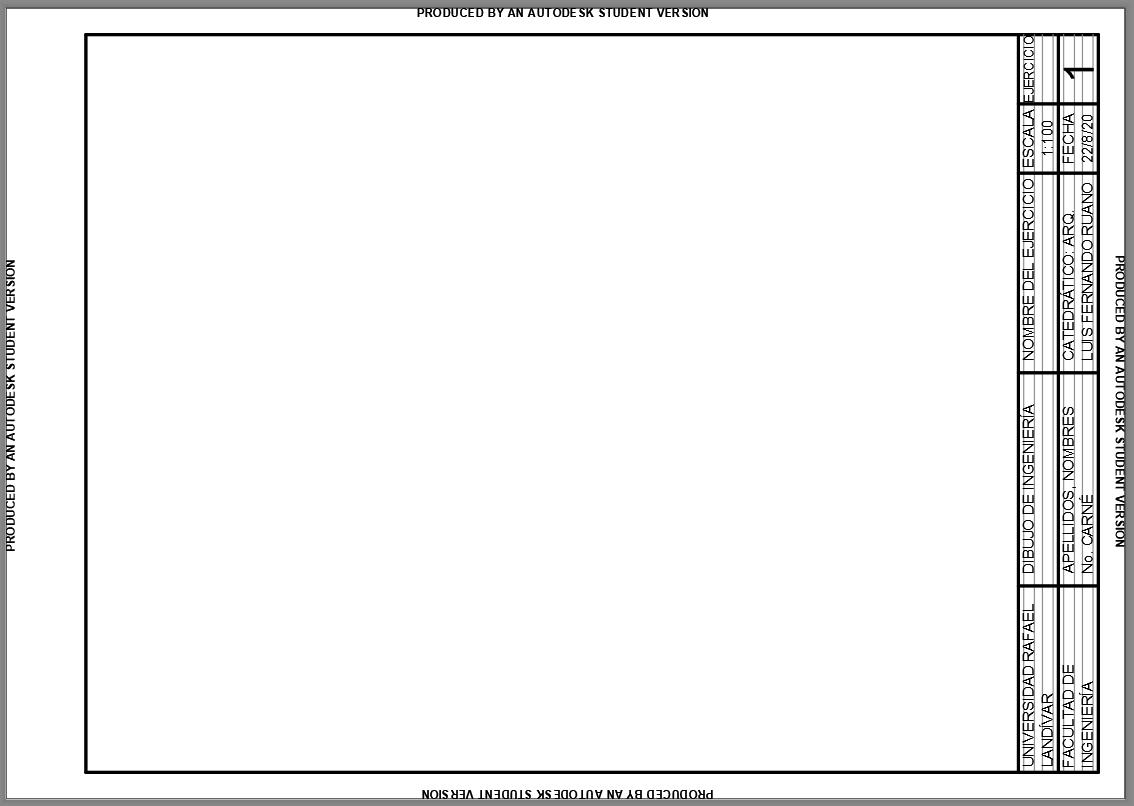

FORMATO PDF EN B/N CON GROSORES ESPECÍFICOS DE
CADA LÍNEA Y ROTULADO.
ASÍ DEBEN SUBIRLOS AL PORTAL EN PDF
FORMATO PDF
CUANDO NO SE EDITAN LAS
LÍNEAS EN COLOR Y
GROSOR
