P R O Y E C T O S C O N S T R U C C Ó N E N M A D E R A
S I S T E M A S L I V I A N O S
2 0 2 5
C E R R A M I E N T O S D E V I D R I O
Mgtr.Arq. Luis Fernando Ruano Paz
• Tema 2: o Sistemas Livianos – muros de vidrio y muros cortina
• Asesoría Arquitectura + detalles drywall

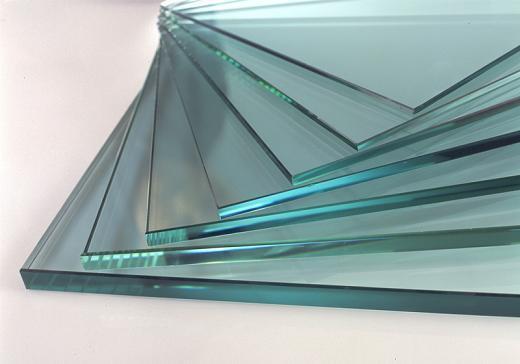

1. Vidrio plano
Lámina plana obtenida por el proceso de estirado o flotado. Puede ser incoloro o coloreado en su masa, a través de la cual se pueden ver los objetos directamente, cuando son alumbrados por un haz del espectro visible.
2. Vidrio plano estirado
Vidrio transparente, incoloro o coloreado en su masa obtenido por el proceso de estirado vertical a través de rodillos.
3. Vidrio plano flotado
Vidrio transparente, incoloro o coloreado en su masa obtenido por el proceso de flotado. Las dos caras del vidrio son planas y paralelas, de manera que se tenga una visión y una reflexión, teóricamente, sin distorsión.

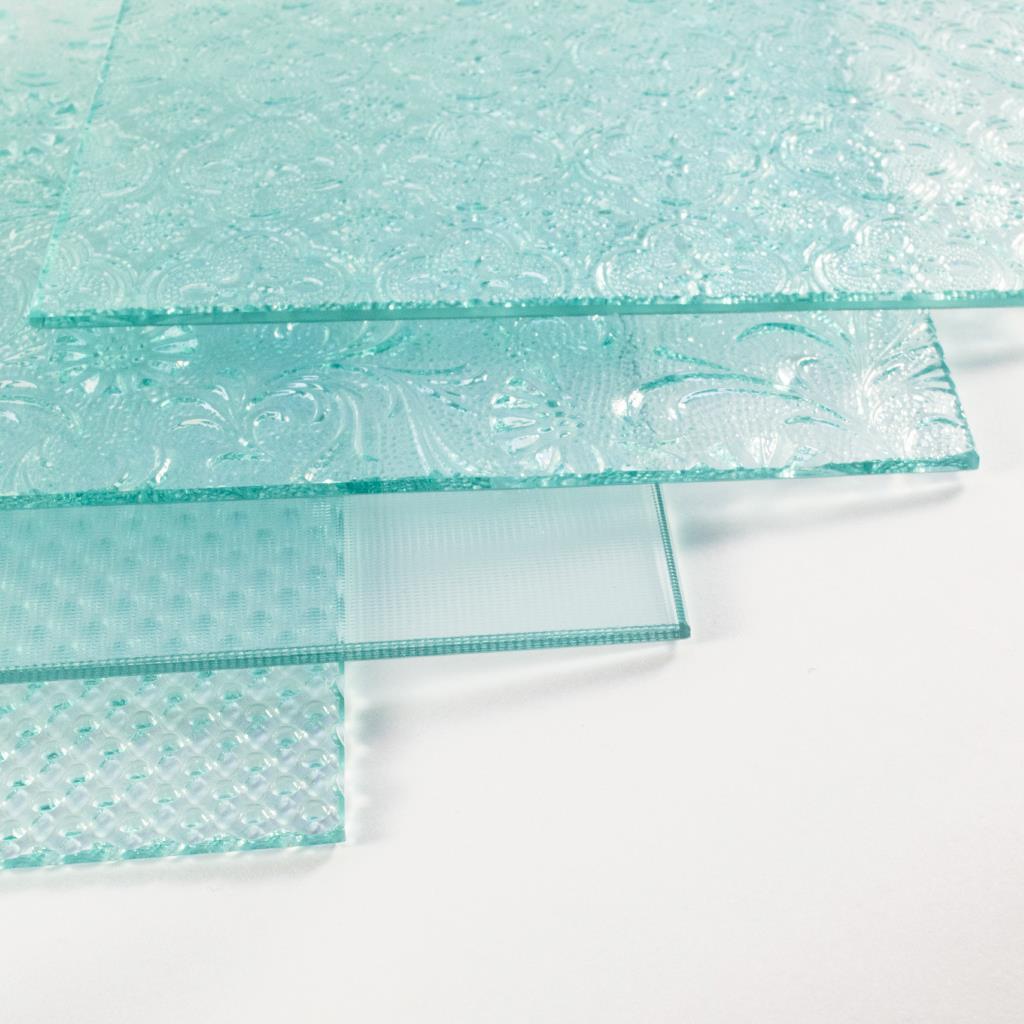

4. Vidrio plano grabado
Vidrio incoloro o coloreado en la masa, el cual tiene una o dos caras con dibujo impreso en relieve.

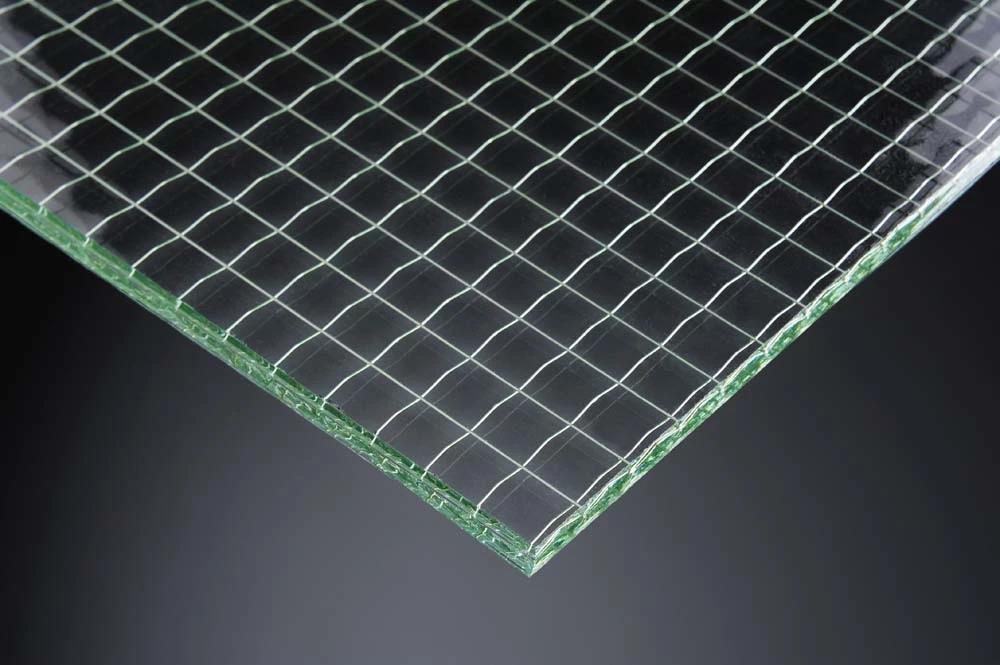

5. Vidrio plano alambrado
Vidrio incoloro o coloreado en la masa obtenido con inserción de una malla de alambre.
6. Vidrio laminado (clase II)
Vidrio compuesto por dos o más vidrios simples unidos por medio de PBV (Polivinil Butiral) o material similar que garantice las cualidades de adherencia, elasticidad, transparencia y resistencia.

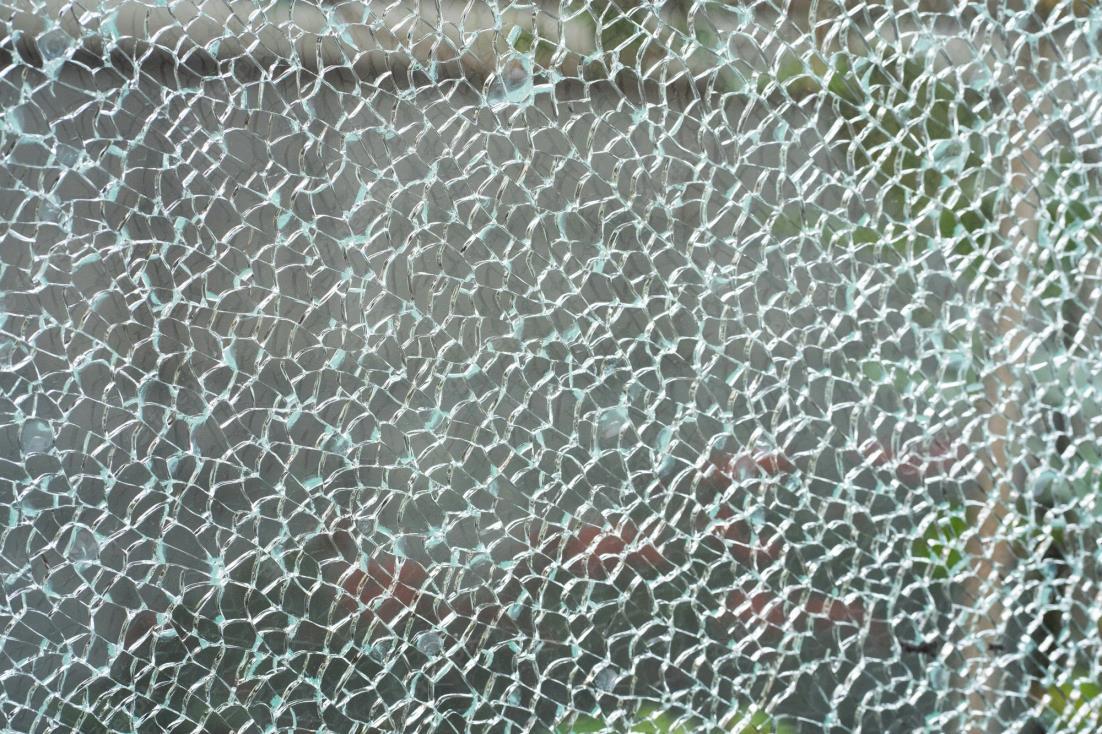

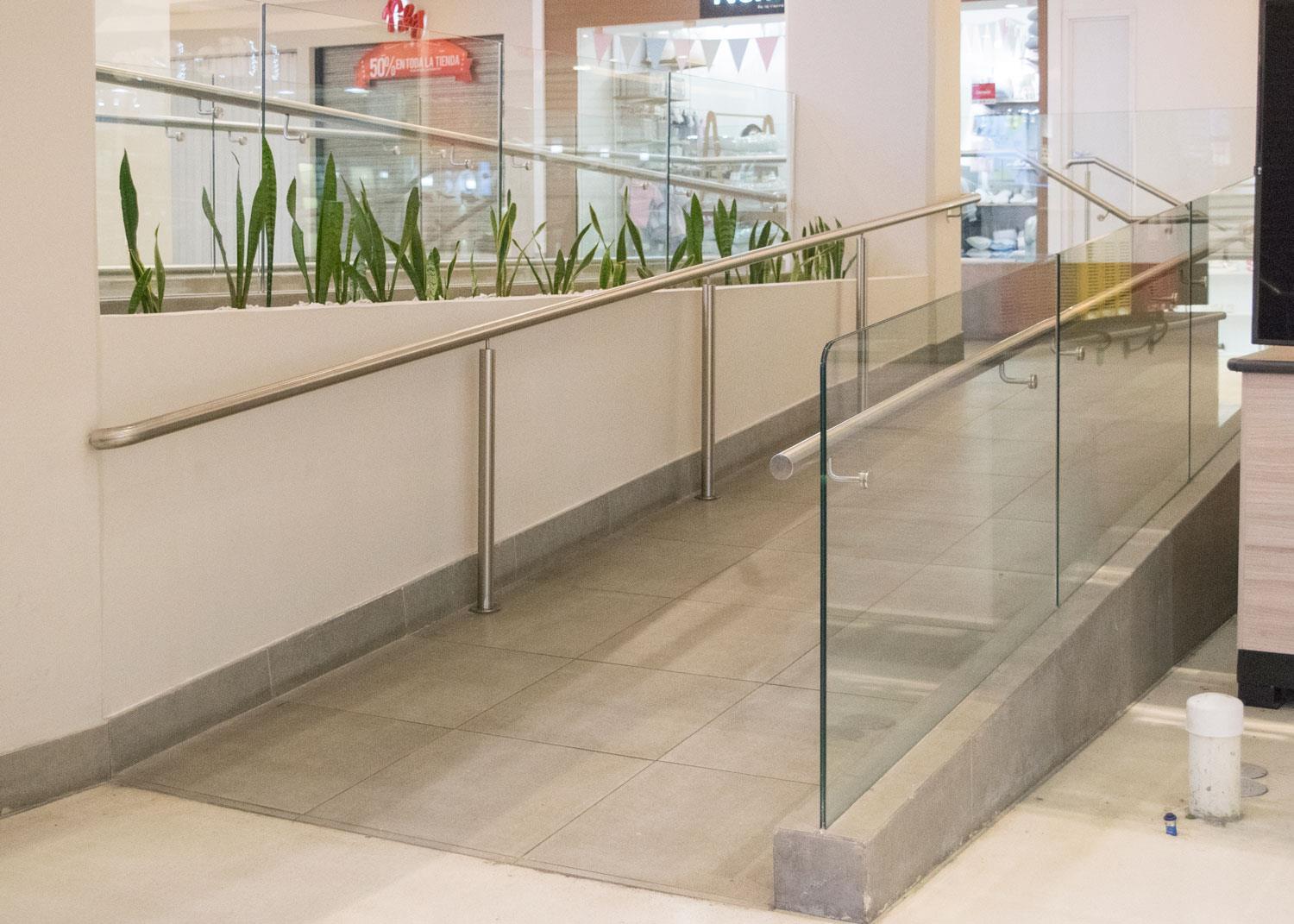

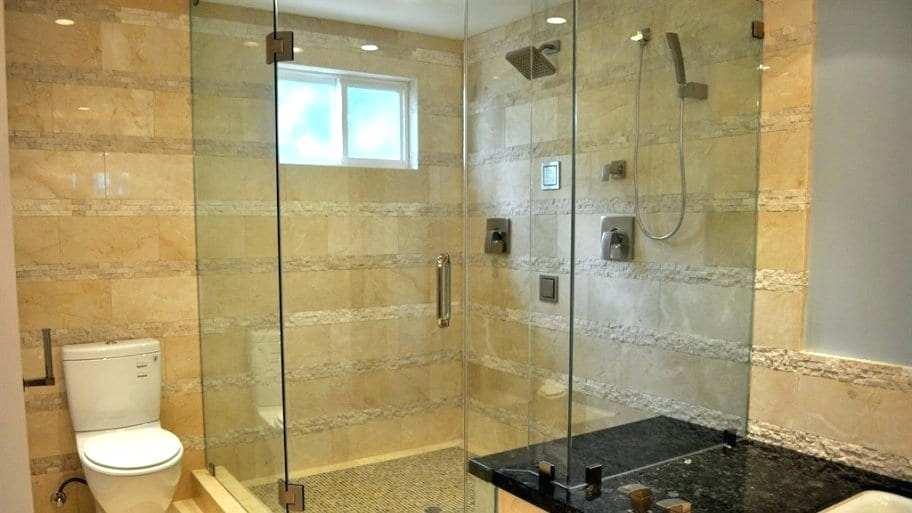

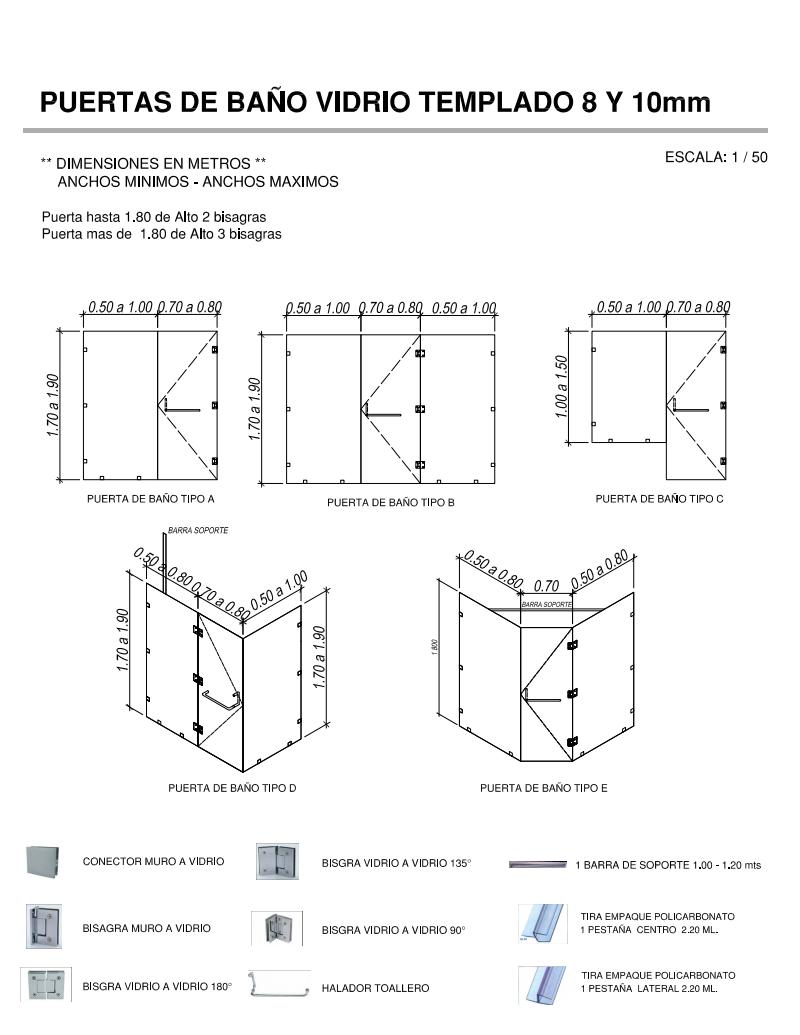

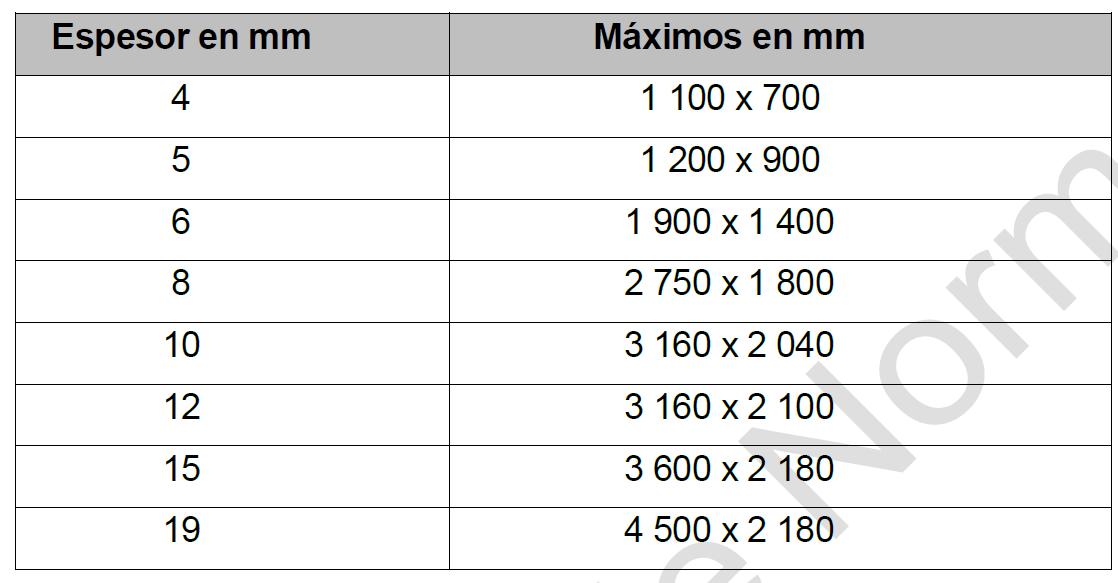

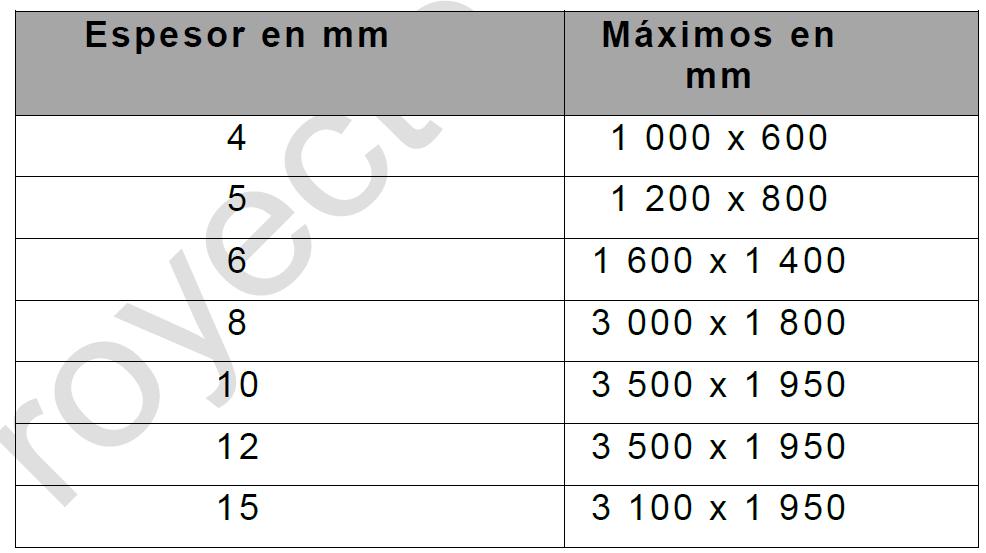

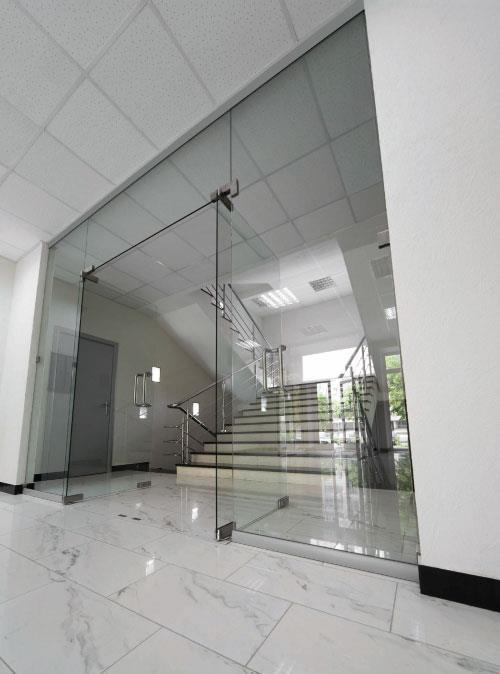

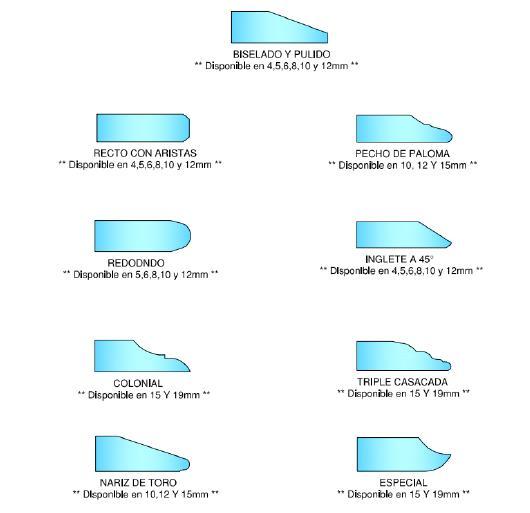

7. Vidrio templado Clase I Consiste en una lámina de vidrio tratada térmicamente que le confiere mayor resistencia a la flexión, en caso de rotura la pieza se rompe completamente en innumerables pedazos granulares no cortantes.
8. Vidrio coloreado en la masa
Es un vidrio al que, en el proceso de fabricación, se le han añadido compuestos que le dan un color característico, con el consiguiente aumento de la absorción luminosa dentro de su masa.
Son vidrios en los que se han depositado componentes químicos que reaccionan por medio de procesos de altas y bajas de temperatura, dando lugar a nuevos compuestos que se integran en forma de capas fina y homogénea sobre la superficie del vidrio, los espejos son un ejemplo de este tipo de vidrio.

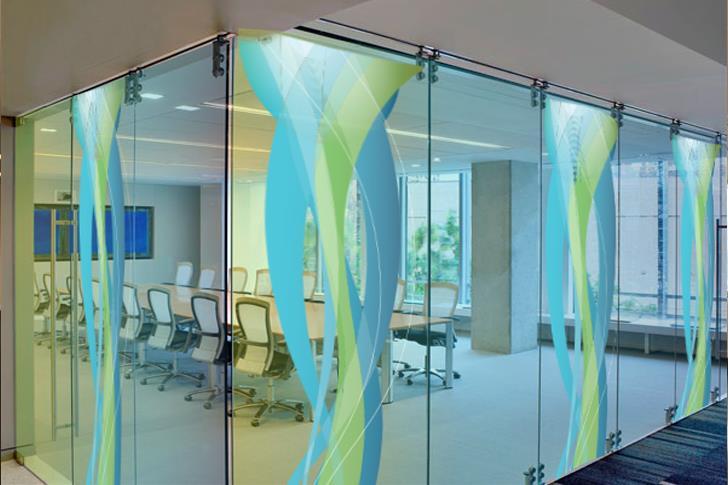

10. Vidrio serigrafiado
Vidrios en los que por el sistema de impresión serigráfica se depositan en una de sus caras esmaltes vitrificables y posteriormente son sometidos al proceso de templado.
11. Vidrio de control solar
Son vidrios que permiten que la luz
solar pase a través de ellos y al mismo tiempo reflejen gran parte de la radiación solar al exterior, pueden ser fabricados por proceso pirolítico (capa dura) o por el proceso de capa suave.

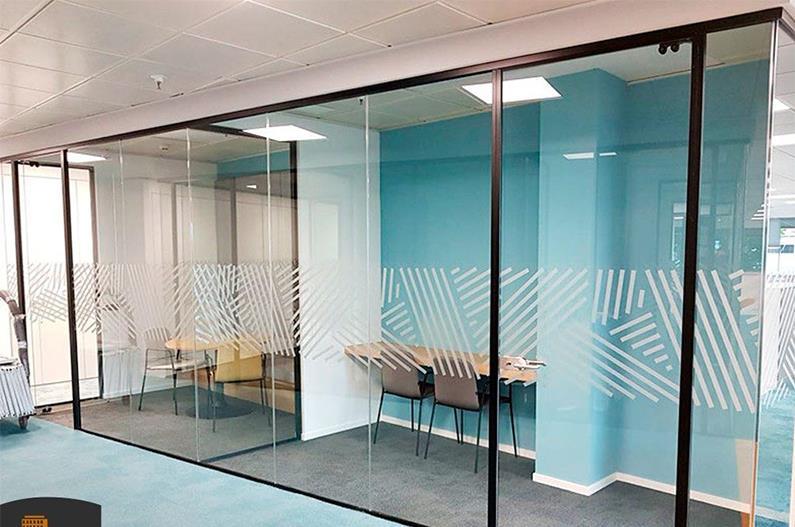

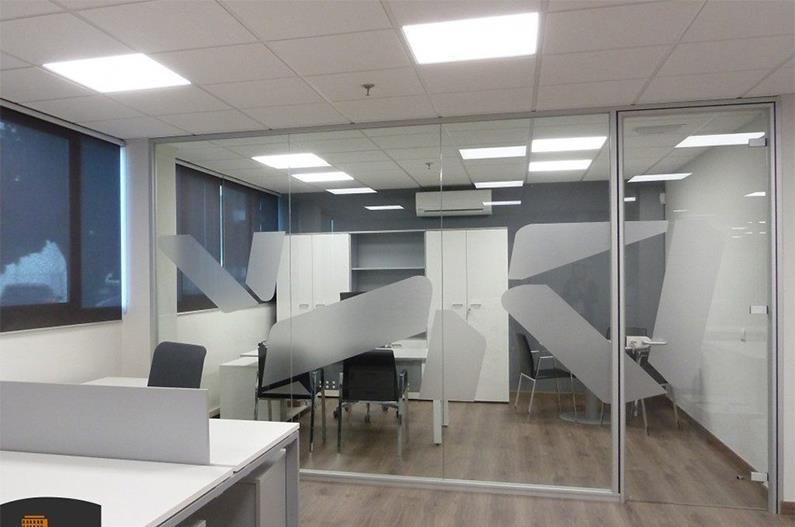

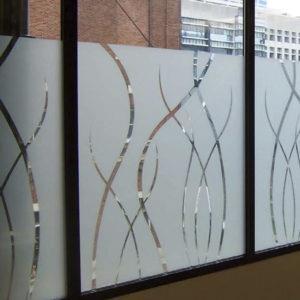

12. Vidrio Sandblast
Este es un proceso por el cual el vidrio es expuesto y consiste en el grabado o esmerilado de su superficie con pistola de arena. Es usado en el vidrio para hacer acabados y estampados de siluetas.

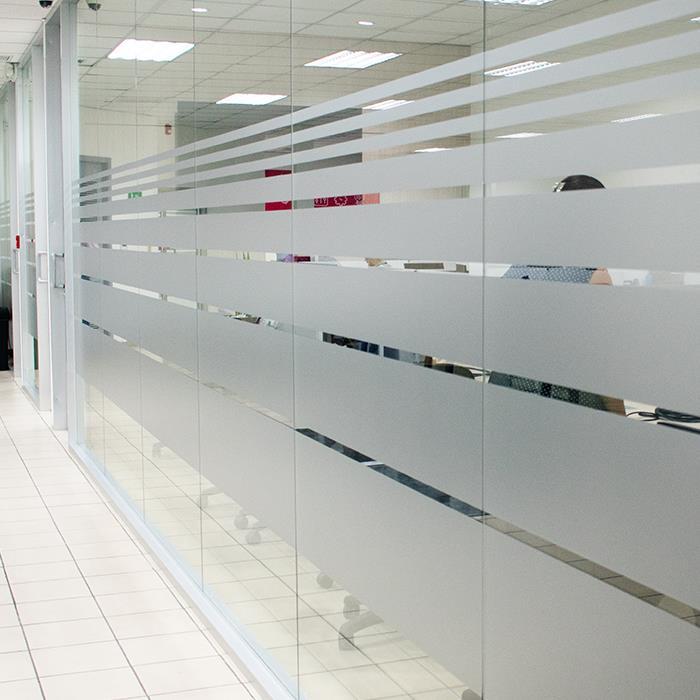

Actualmente se utilizan películas adhesivas (vinilo transparente).
https://youtu.be/8mXD4TppS9Q?si=-Bs2ScKQ9wjIHVIZ

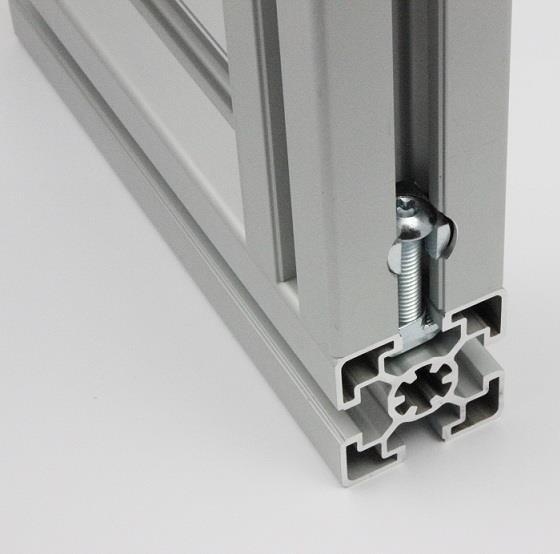

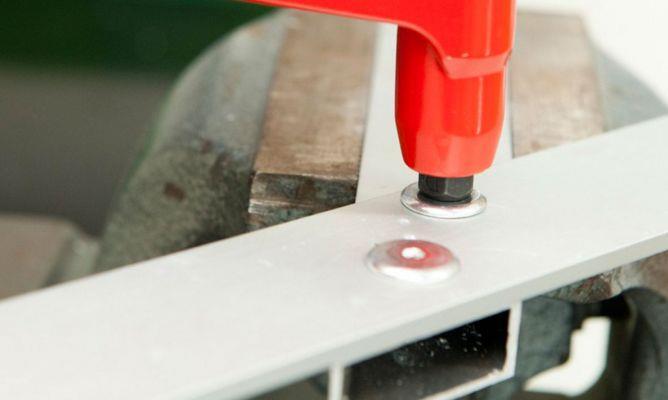

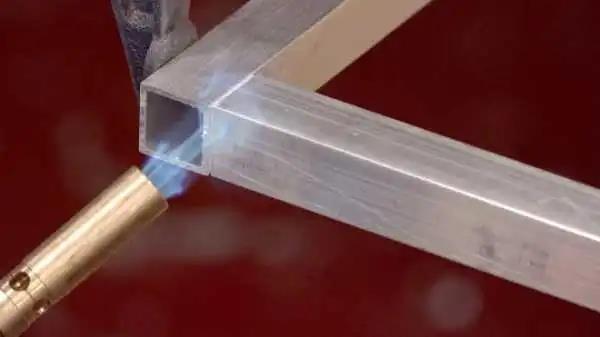

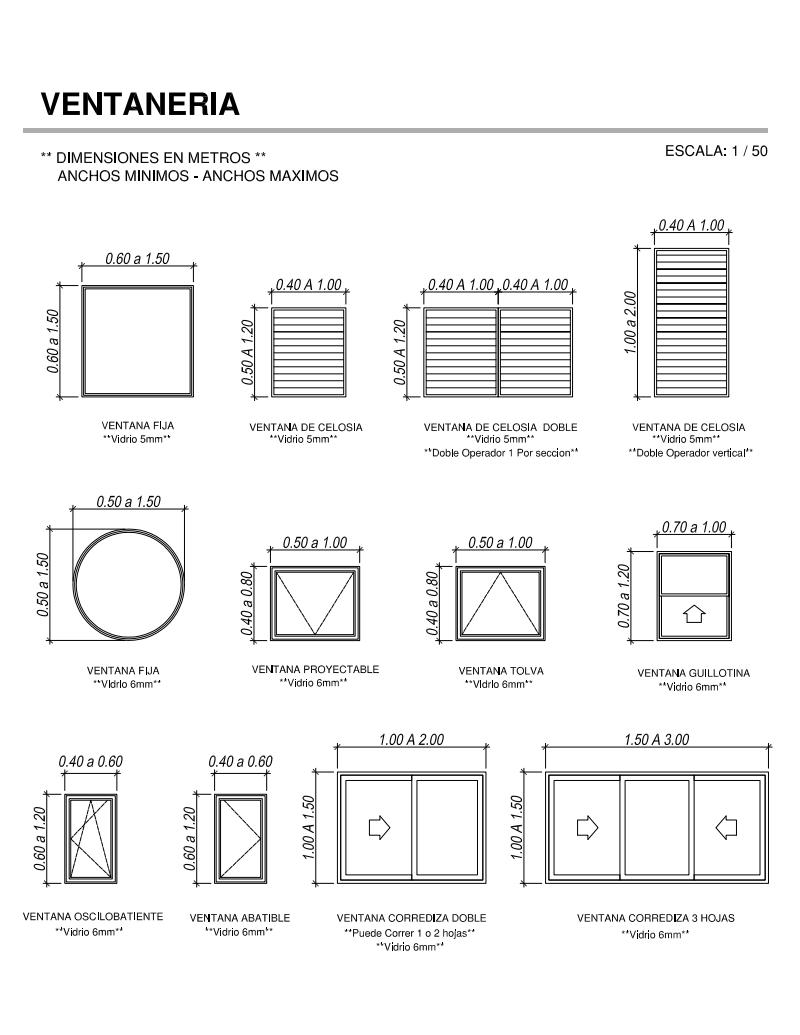

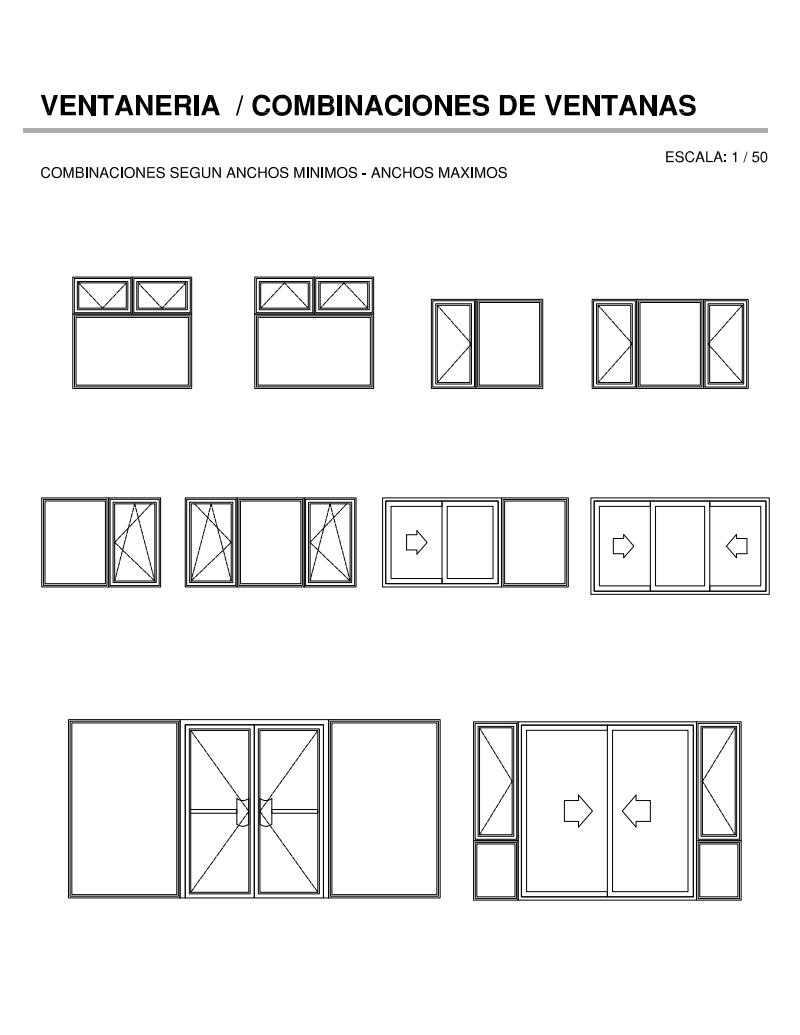

Aluminio
Acabados superficiales

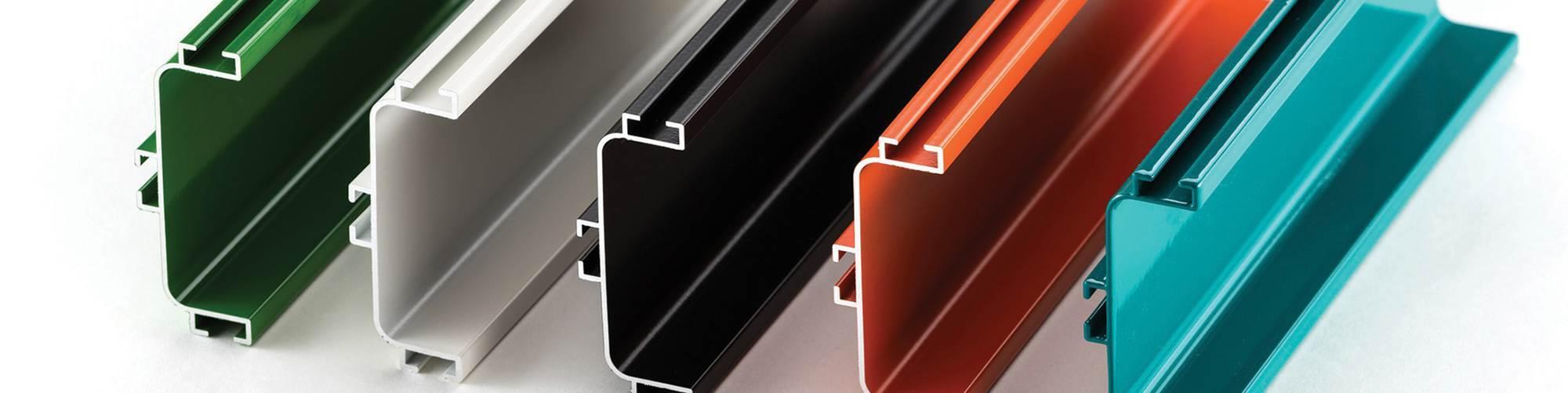

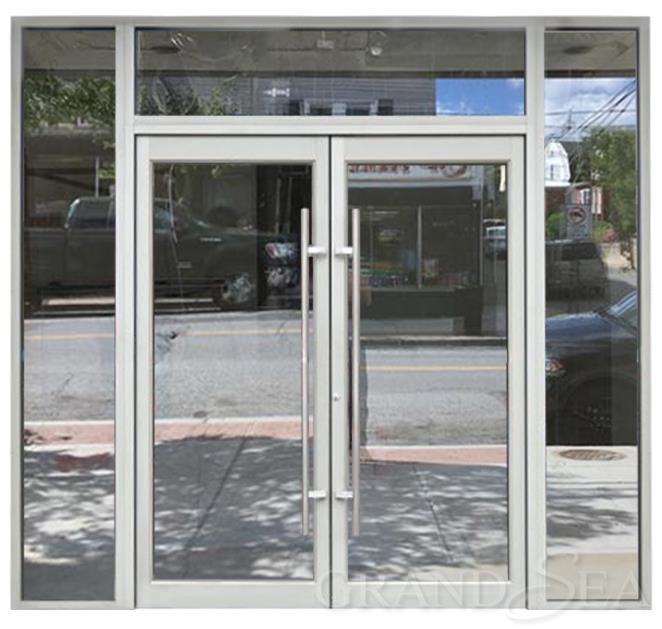

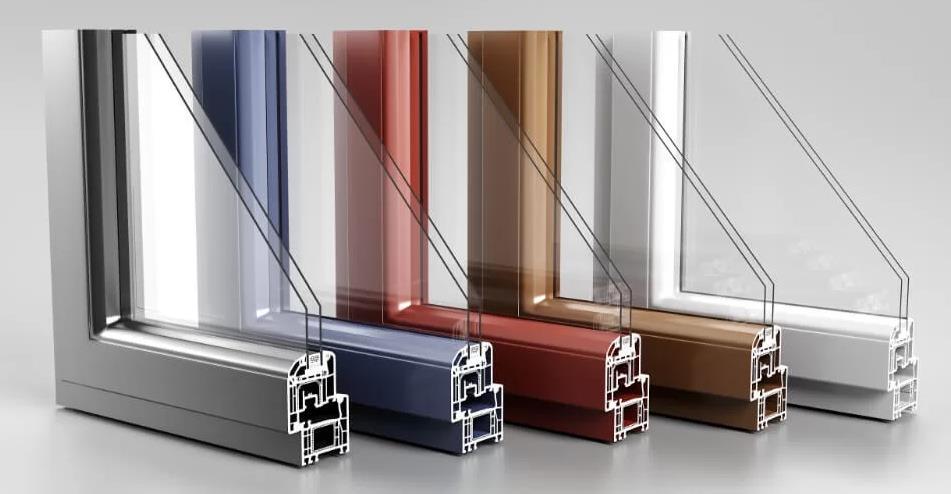

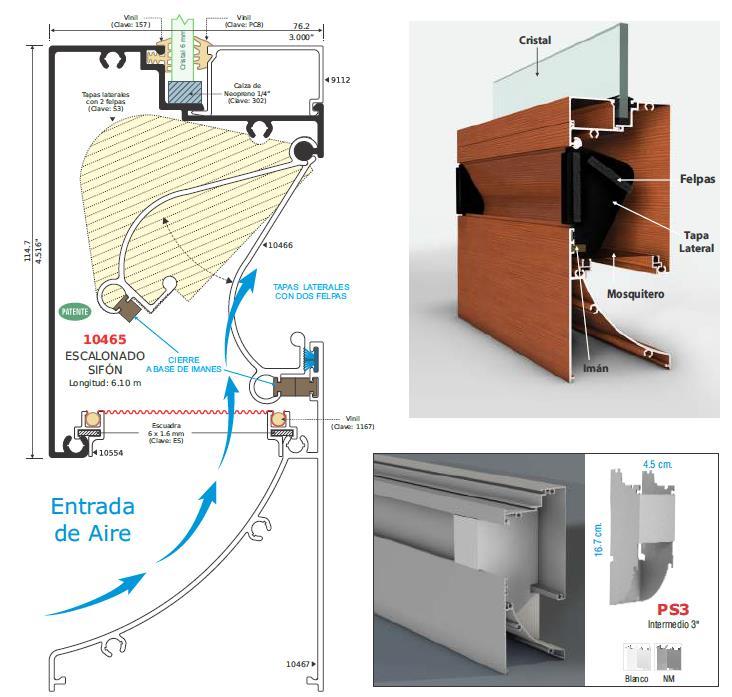

Los perfiles de aluminio empleados en la fabricación de puertas y ventanas pueden tener alguno de los tipos de acabado que se indican a continuación.
Aluminio acabado de fábrica o millfinish Es el perfil de aluminio sin proceso de terminación alguna, se usa sólo en condiciones libres de agentes atmosféricos alcalinos.
Aluminio anodizado
El anodizado del aluminio y sus aleaciones consiste en un tratamiento electroquímico superficial mediante el cual se obtiene artificialmente una película de óxido de aluminio.
Este recubrimiento actúa como protector del metal base de los agentes atmosféricos. Aluminio
Aluminio pintado Aplicación de pintura de poliéster en polvo sobre los perfiles y la posterior polimerización en el horno; se produce un fosfocromatizado.

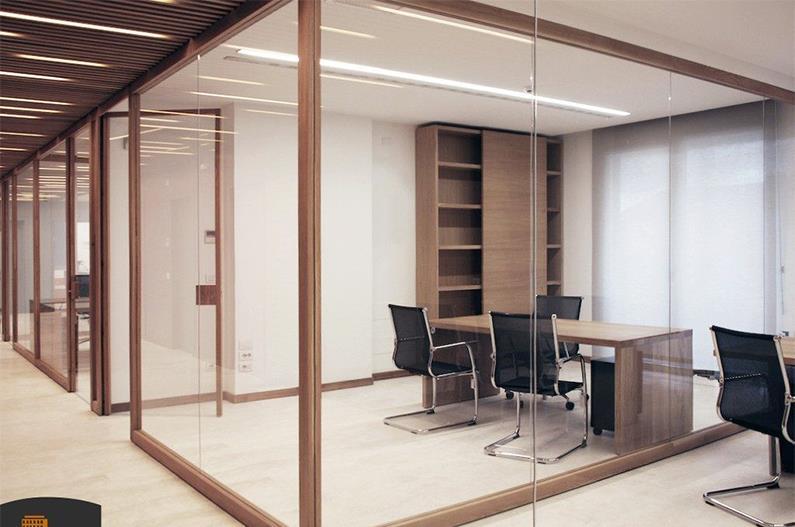

Madera
Vidrio
Acrílico

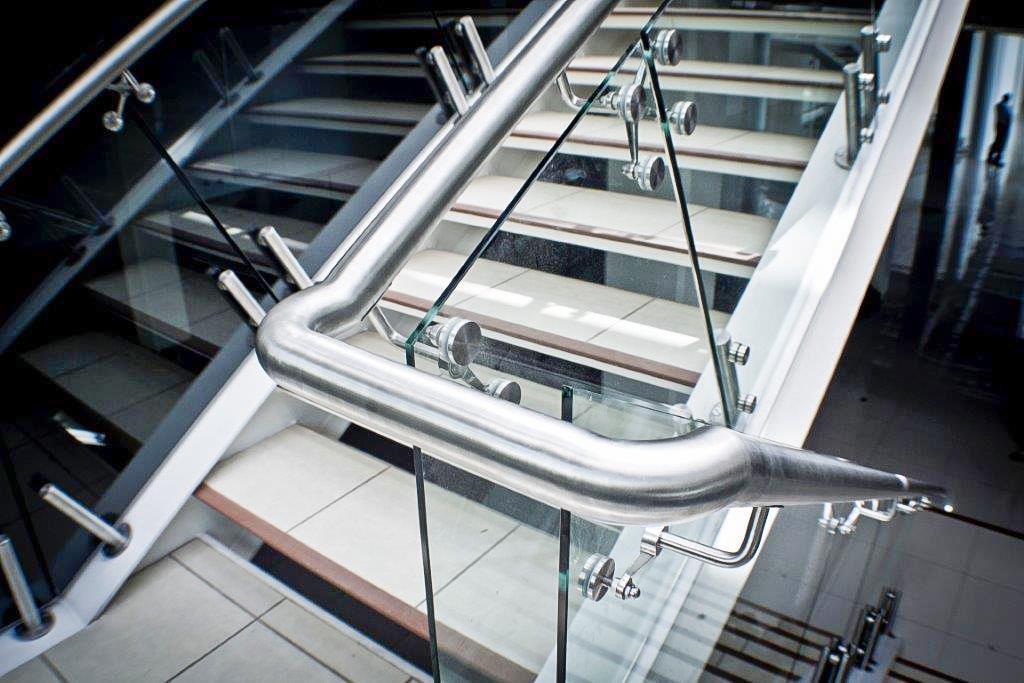

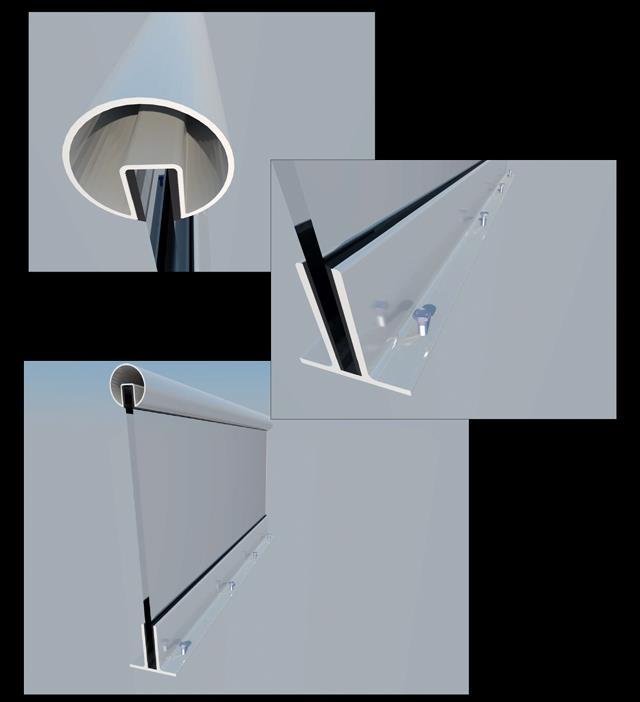

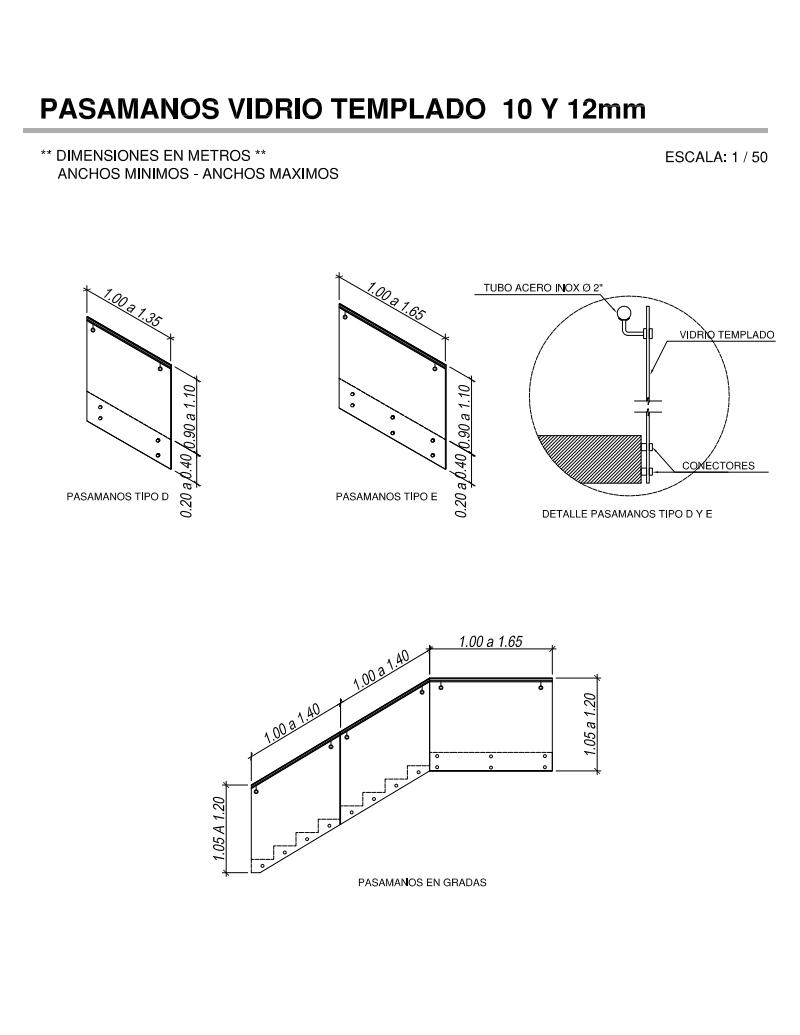

Acero inoxidable

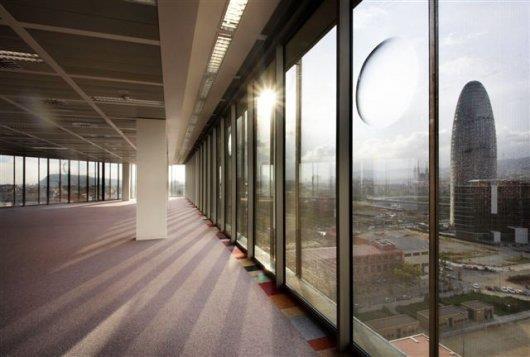

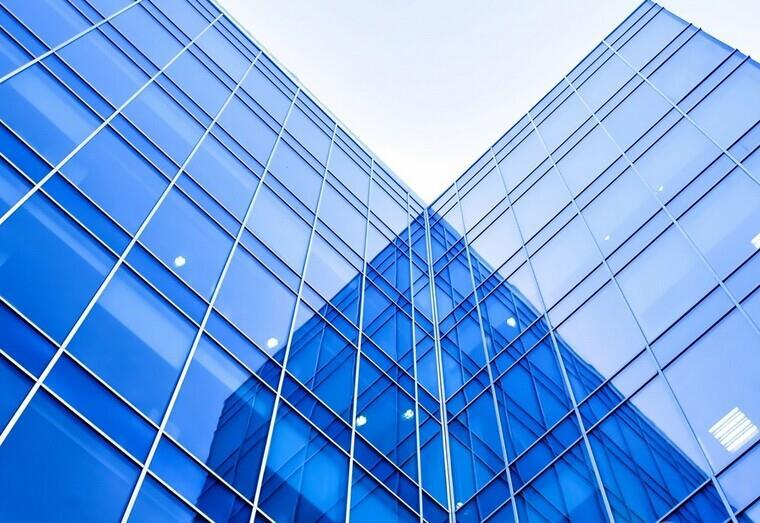

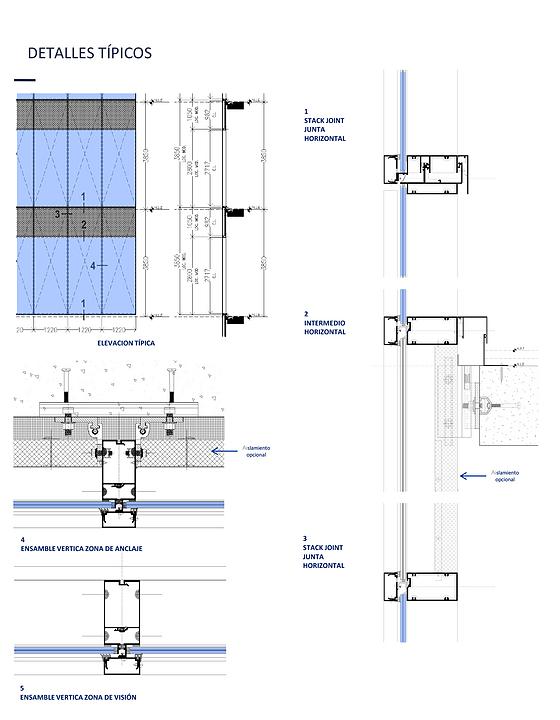

Muro cortina
Estructura de acero
Perfiles de aluminio

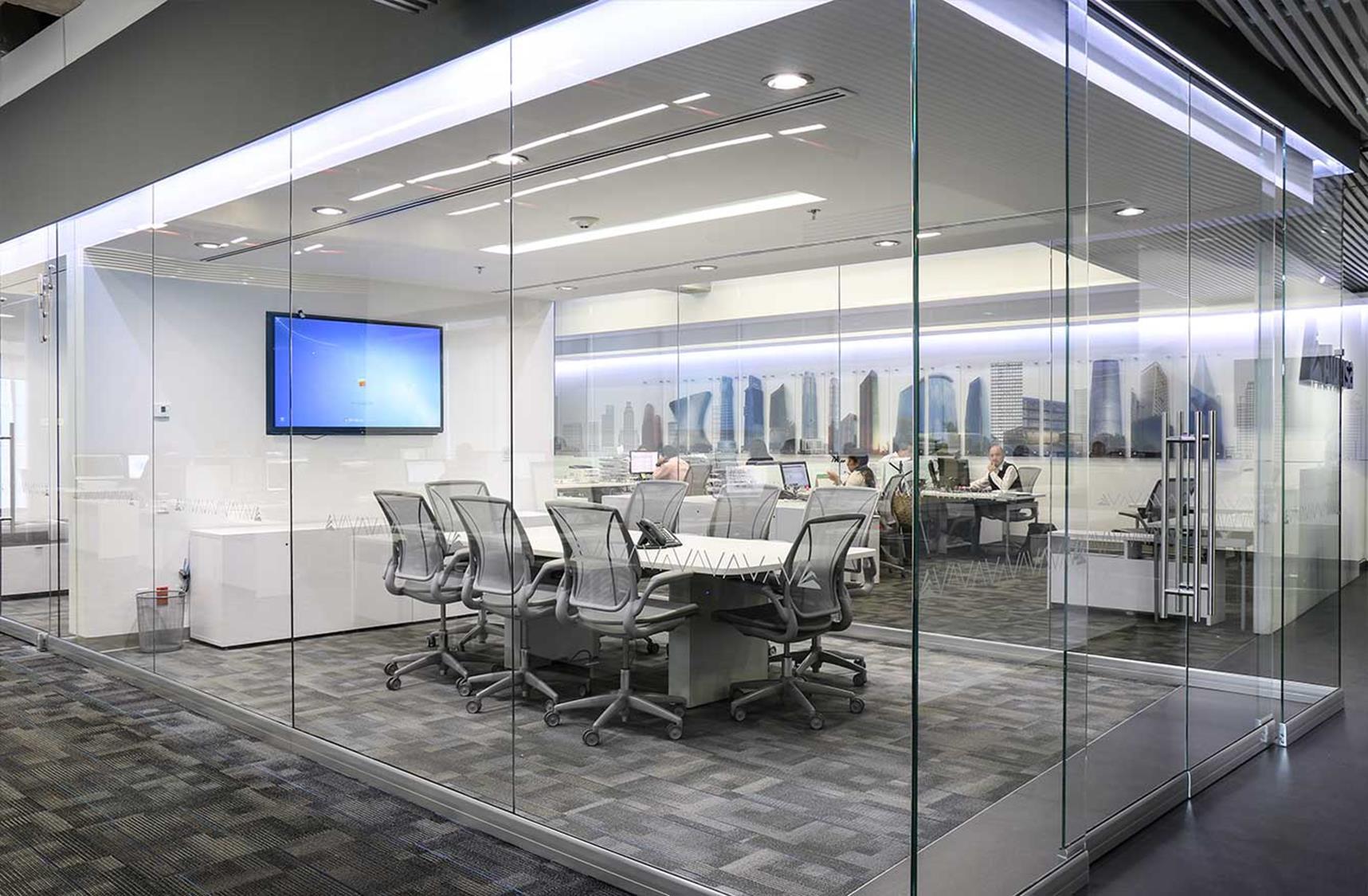

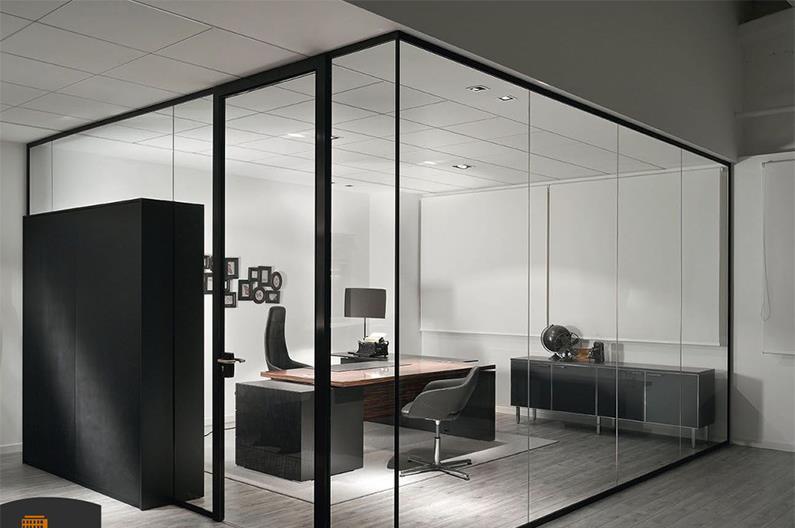

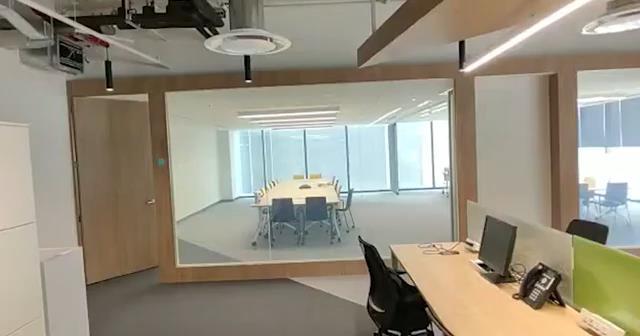

Cerramiento de vidrio

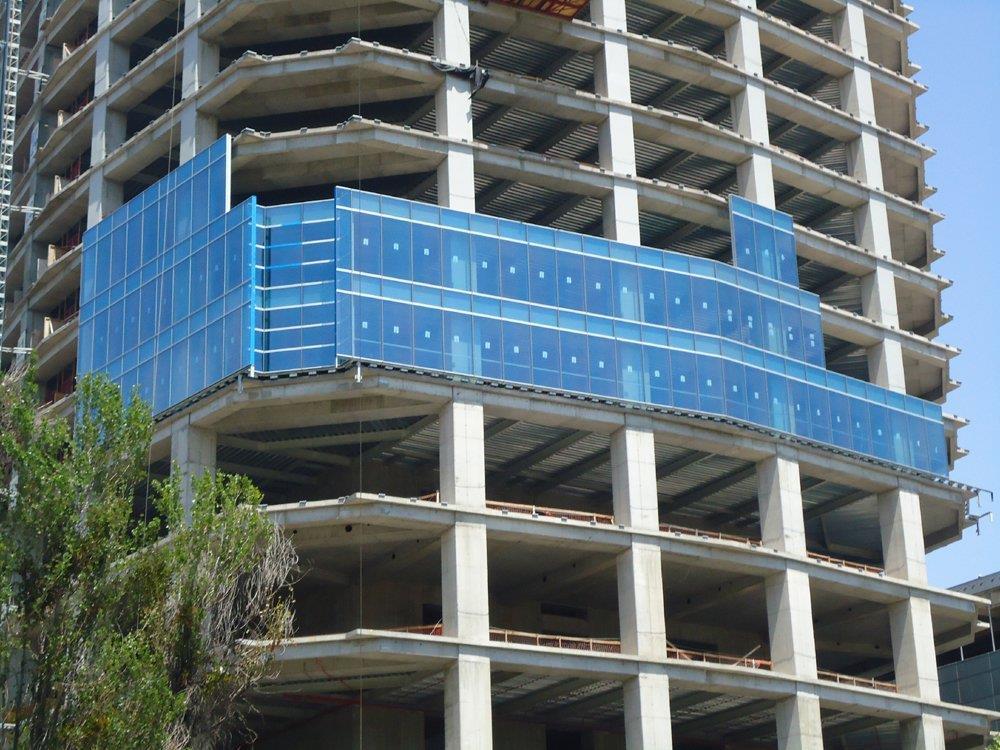

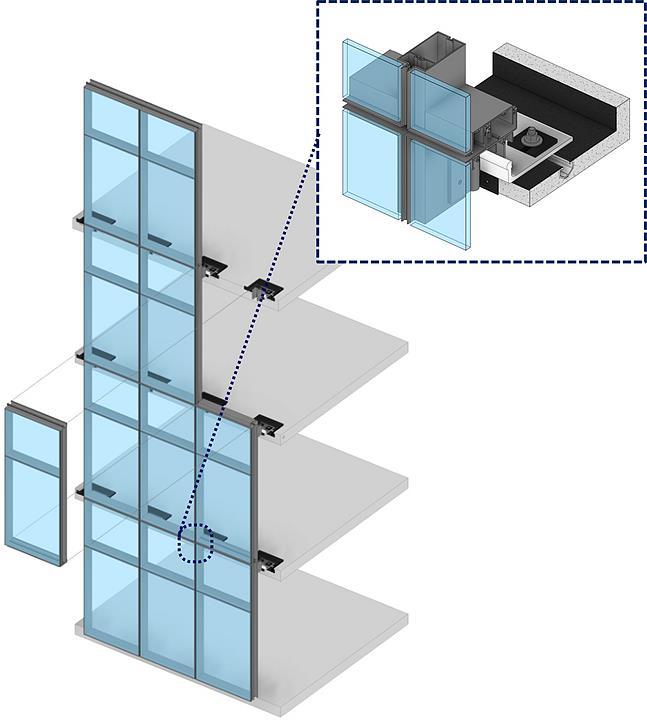

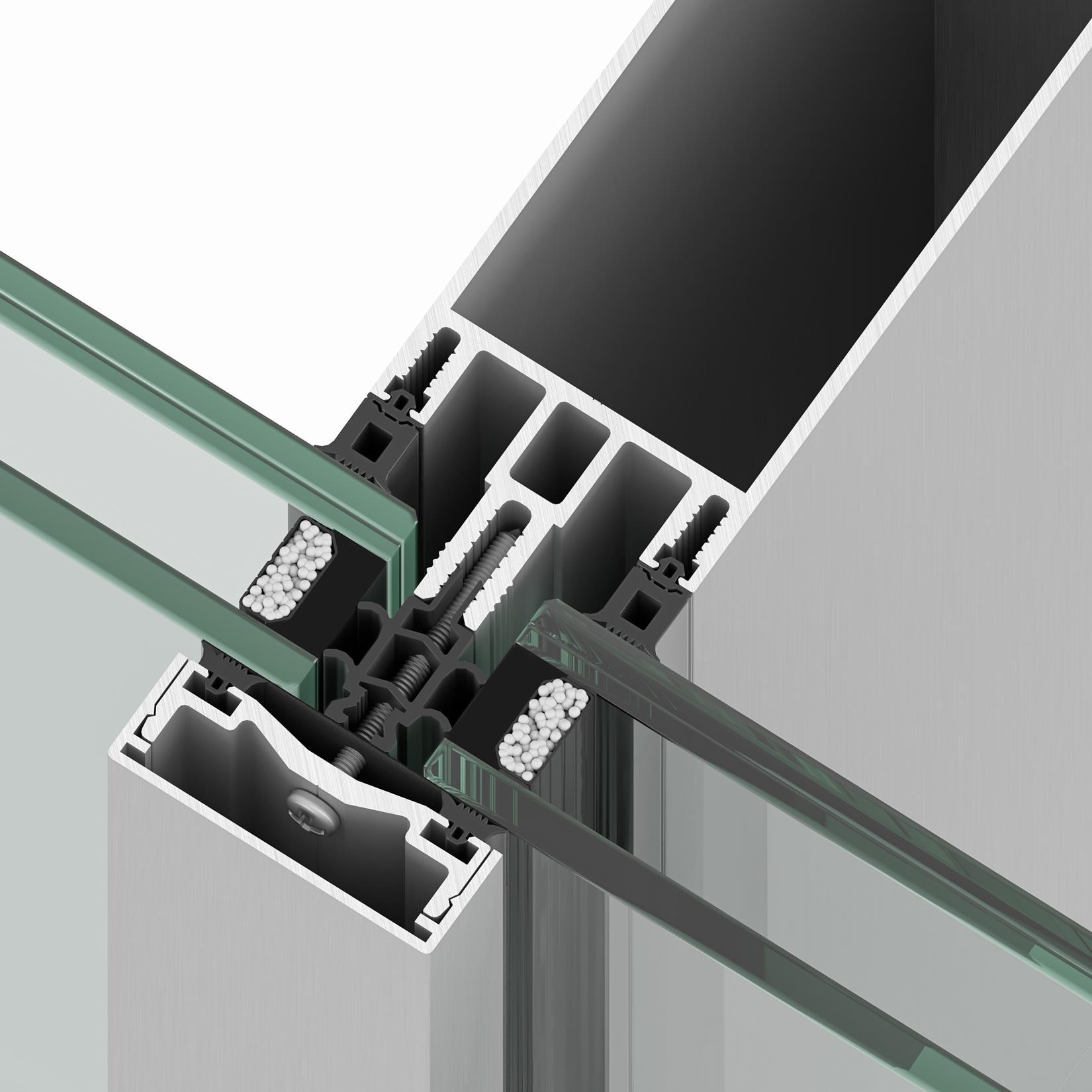

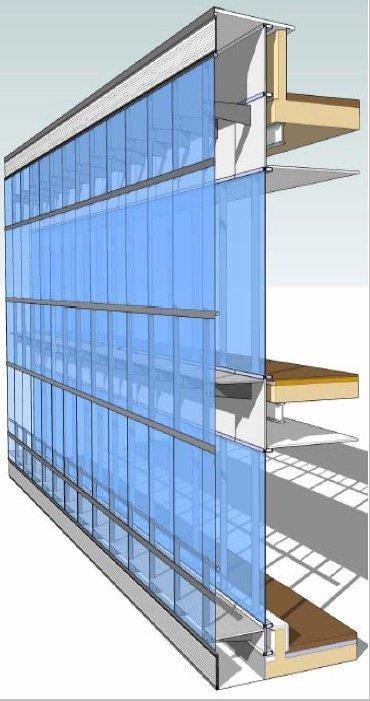

Llamado fachada ligera, puede definirse como la envolvente externa autoportante compuesta por elementos lineales, unidos entre sí y anclados a la estructura principal del edificio. El objetivo es dotar a la fachada de los requisitos habituales de un cerramiento exterior a través de los elementos de relleno, tipo panel; practicables o fijos, pero sin contribuir a soportar las cargas estructurales del edificio.
Los componentes de una fachada ligera son los siguientes:
▪ Elementos estructurales

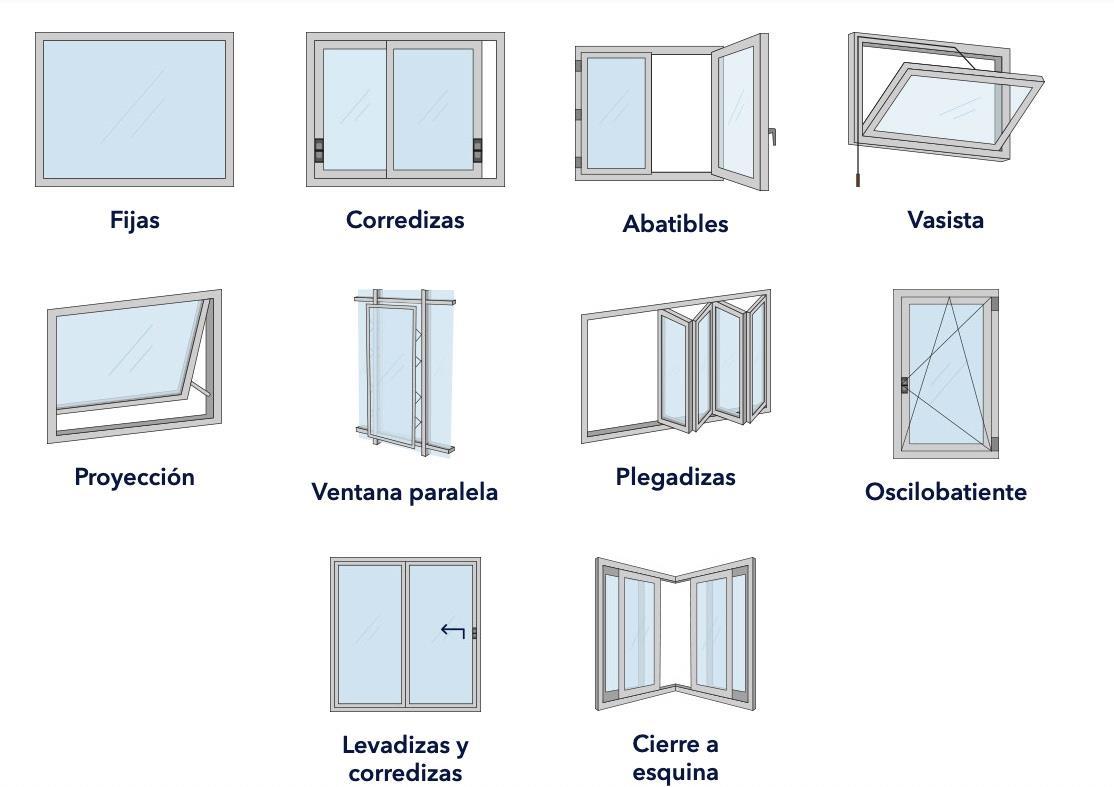

▪ Elementos de relleno (ventanas abatibles o fijas)

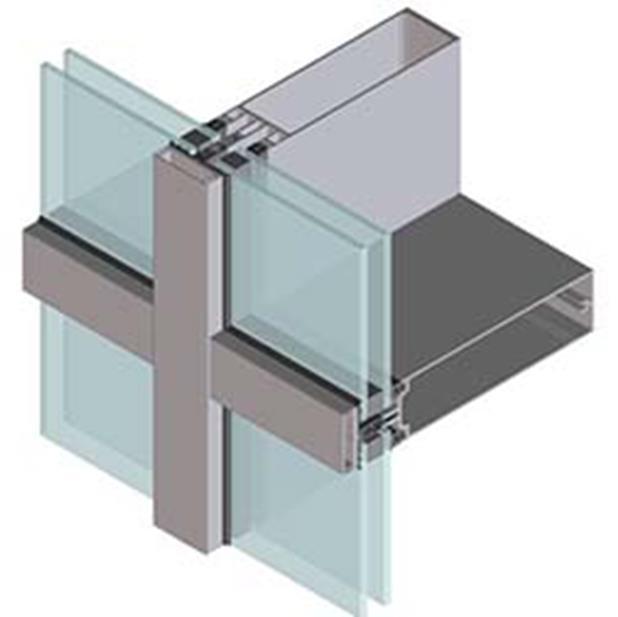

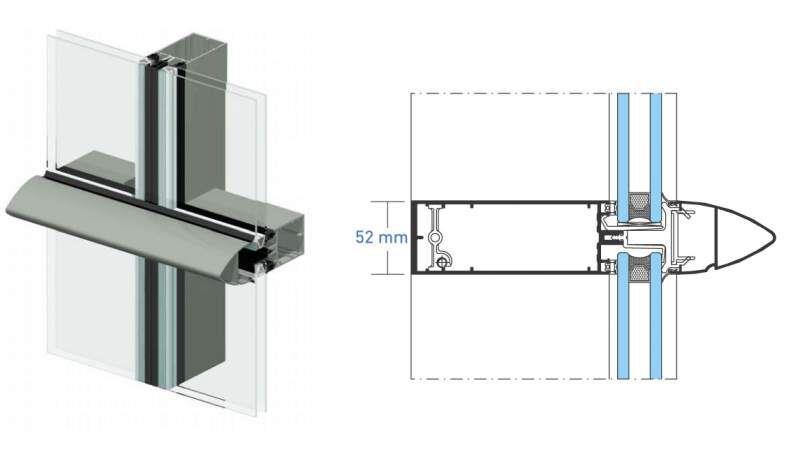

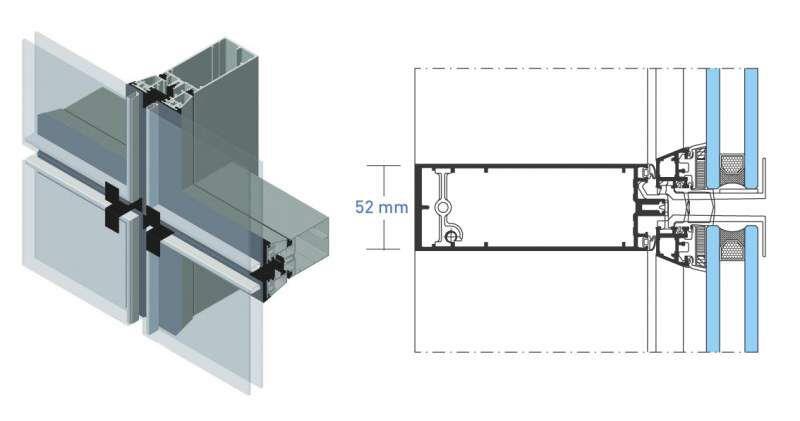

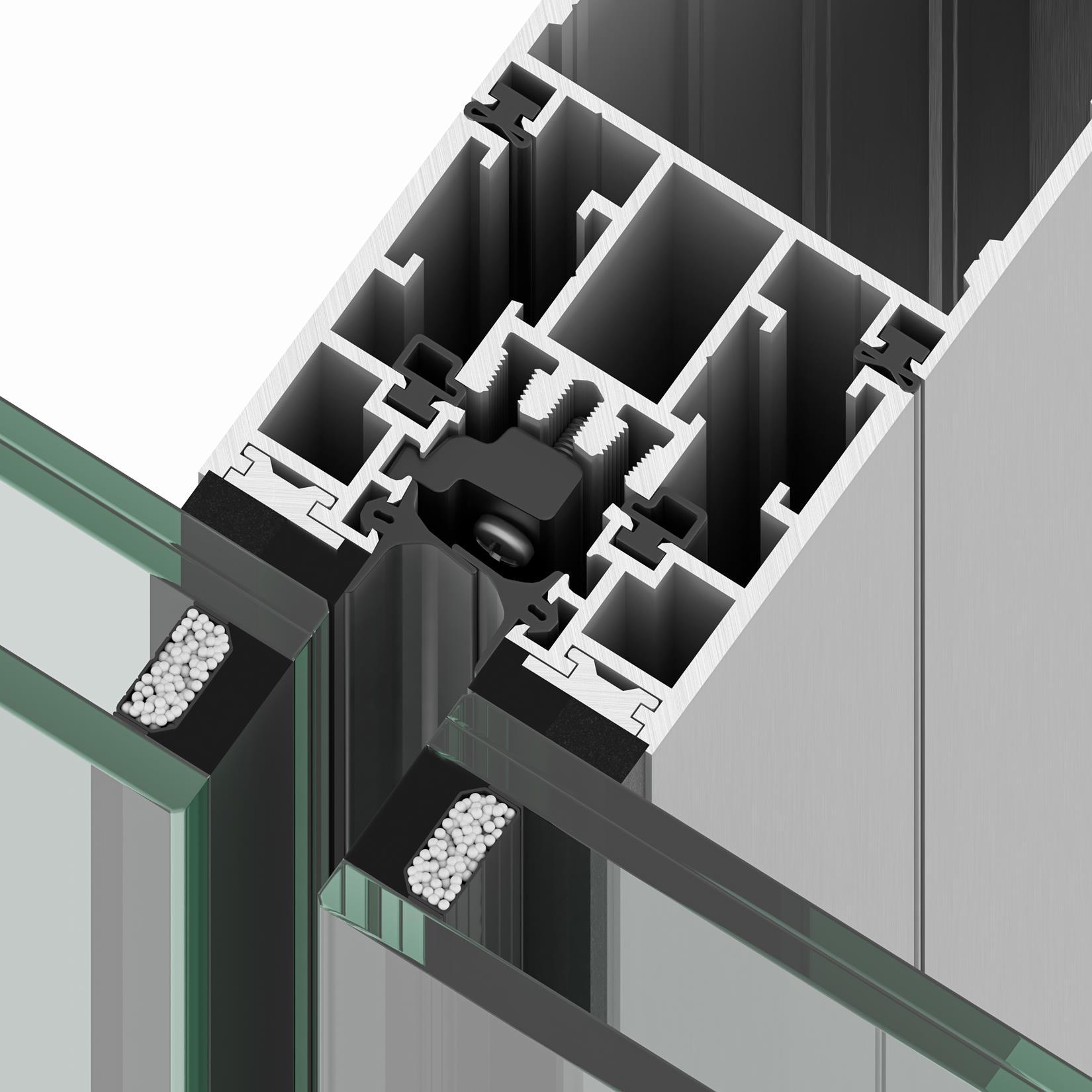

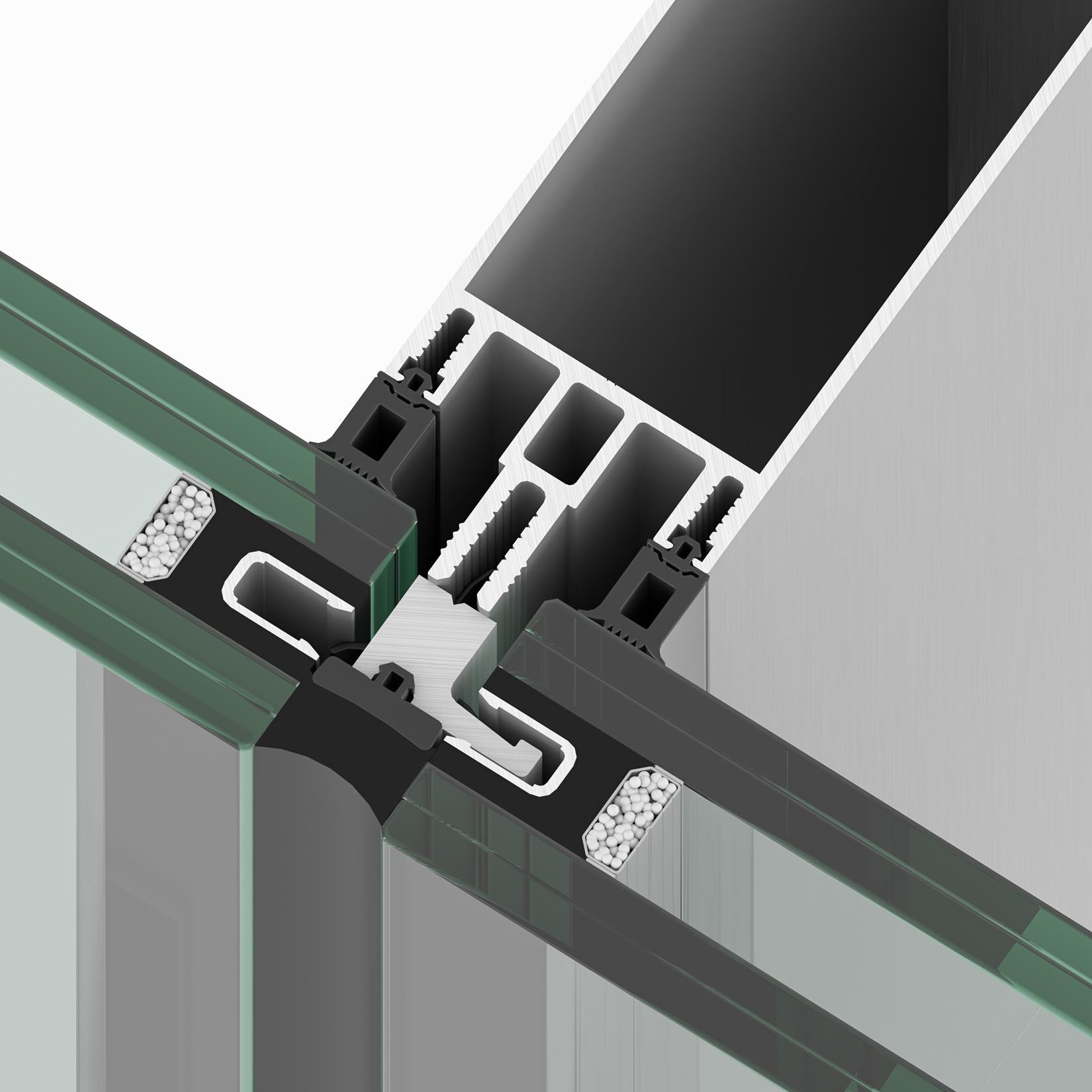

Las fachadas ligeras, o muro cortina, generalmente se diseñan en forma de retícula, por lo que sus elementos estructurales se pueden dividir en verticales y horizontales, comúnmente denominados montantes y travesaños respectivamente.

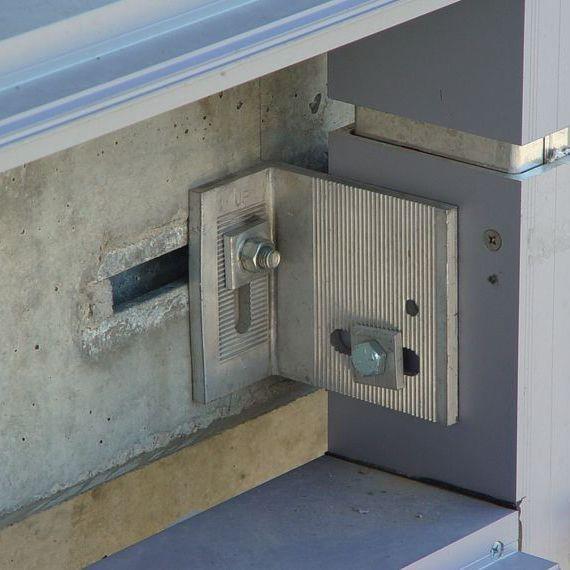

Normalmente, los montantes que se fijan mediante anclajes a la estructura del edificio, están destinados a soportar su propio peso, las acciones que los travesaños y el resto de elementos que se fijan a ellos les transmiten y las cargas que inciden sobre la fachada: viento principalmente, (succión y presión), sismo, impactos, etc.
del acristalamiento
pieles, con fijación de silicona estructural a través de bastidor.

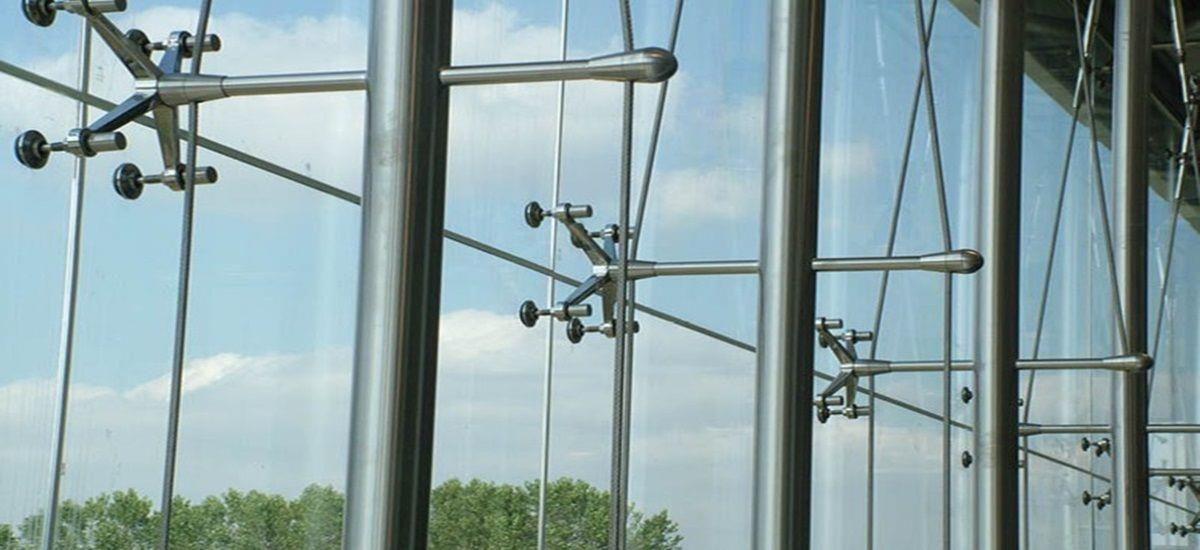

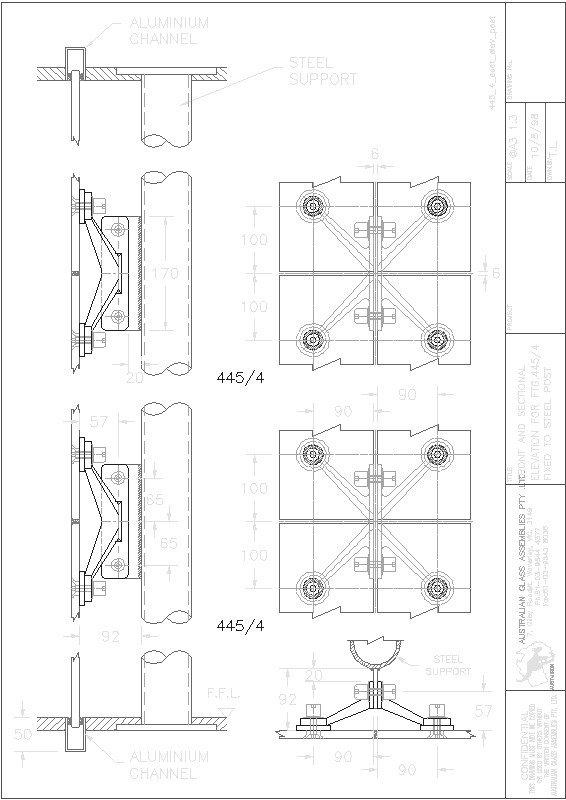

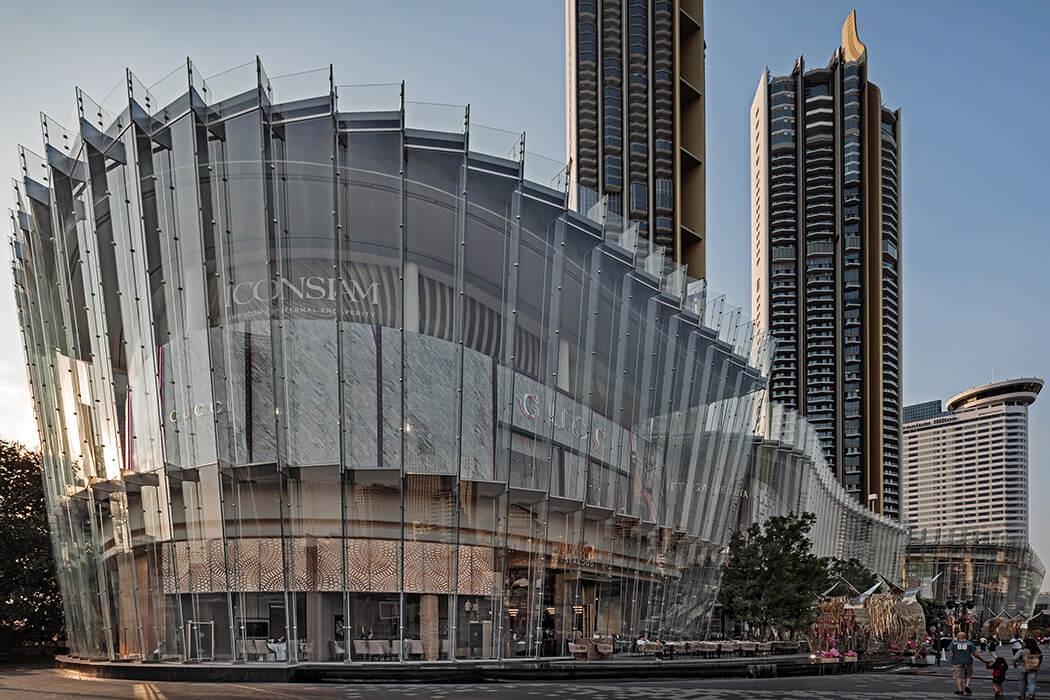

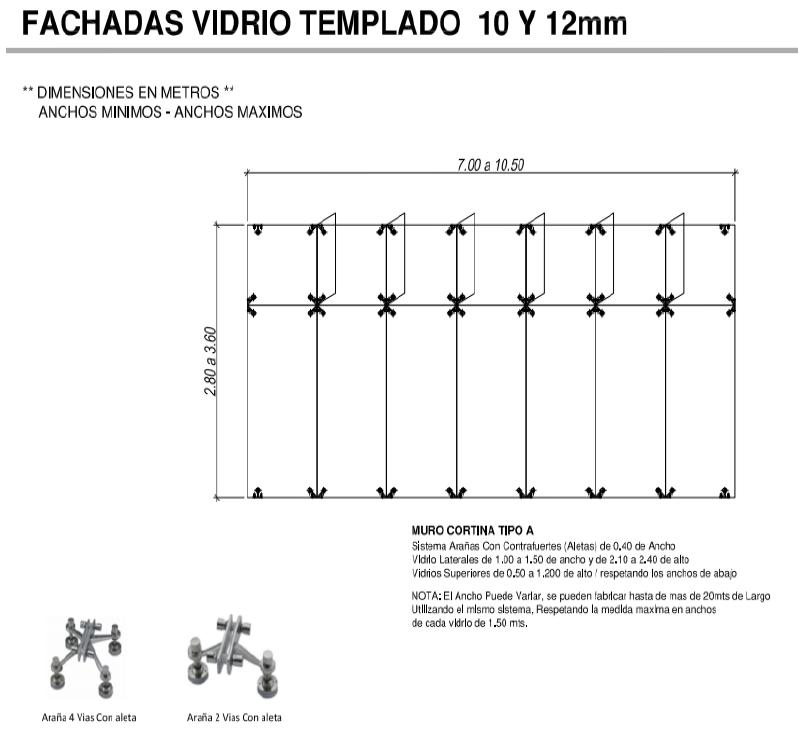

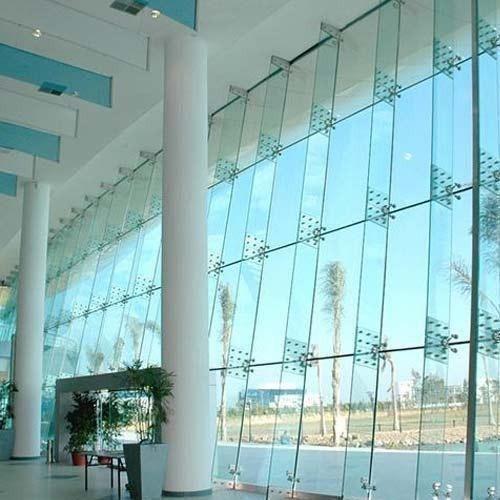

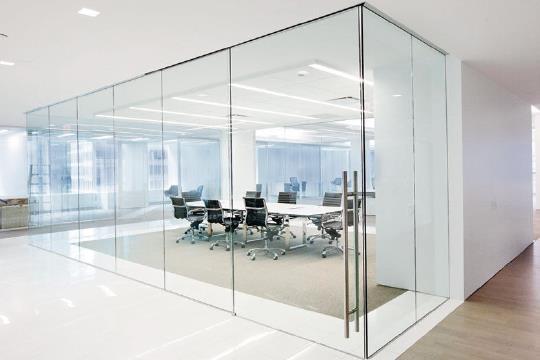

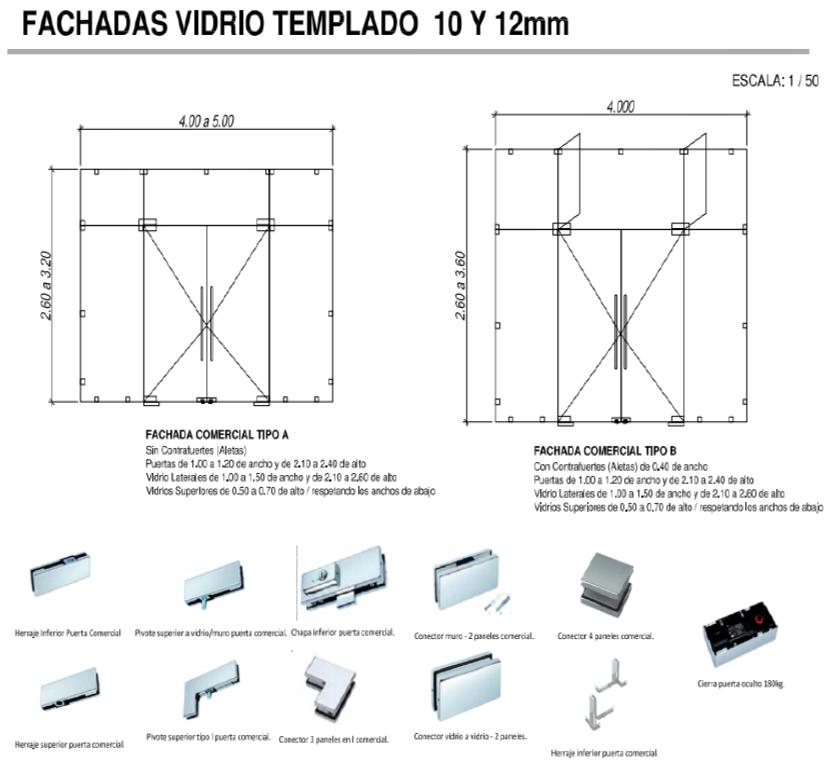

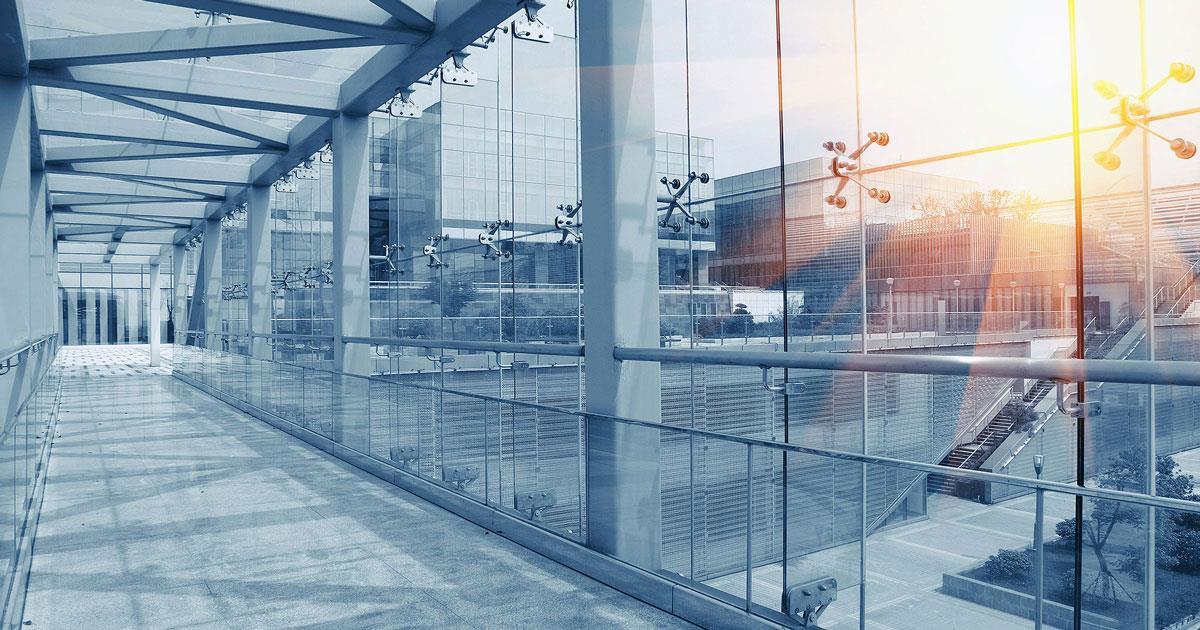

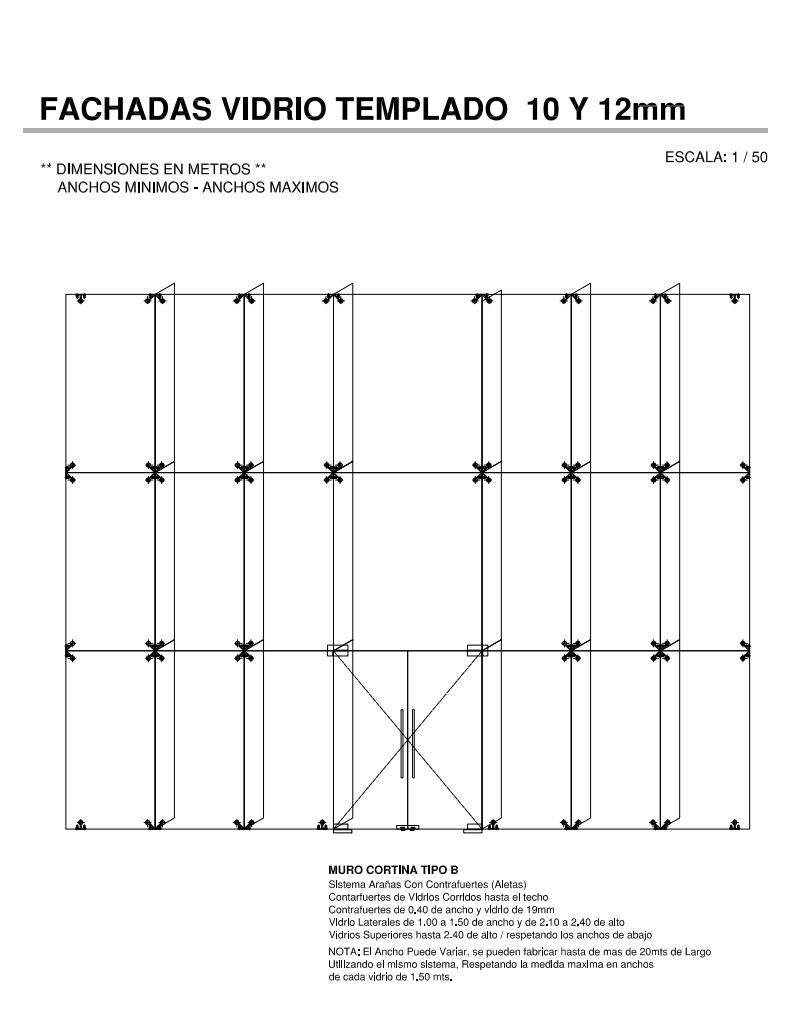

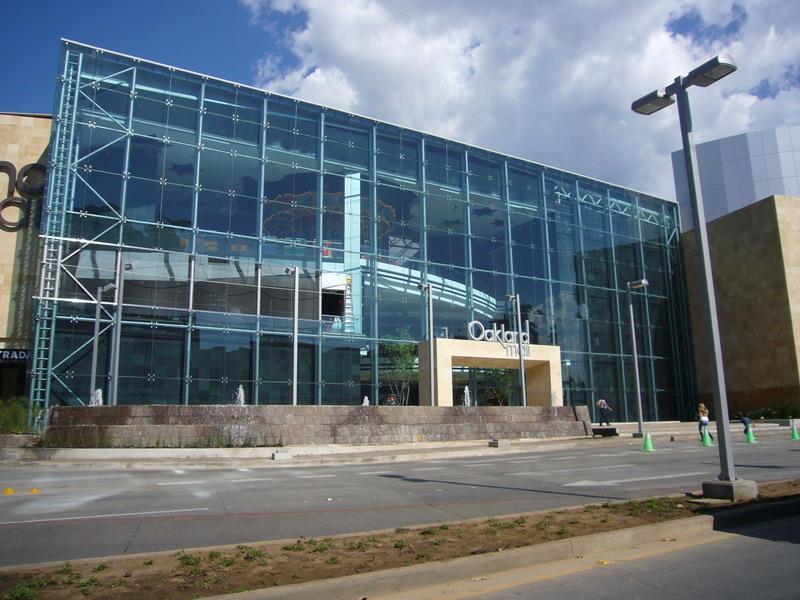

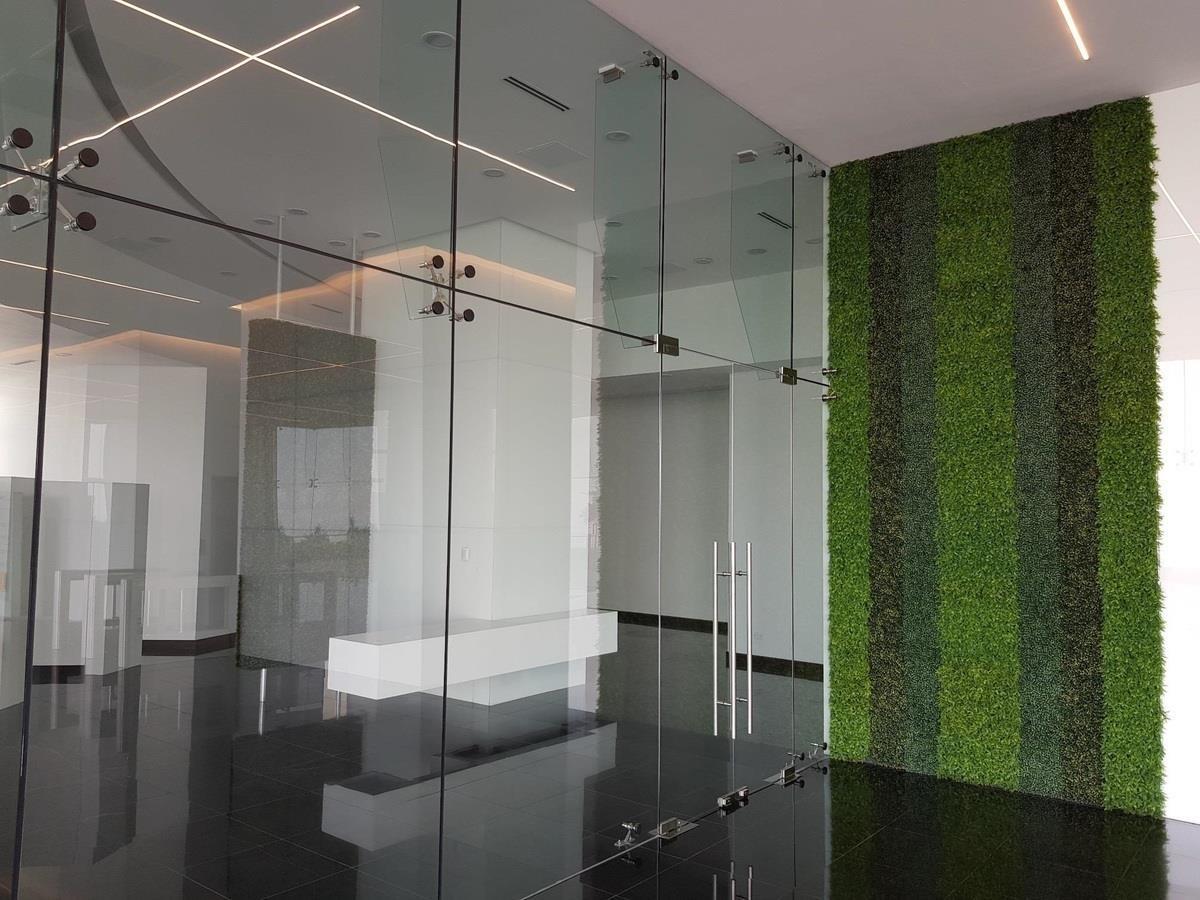

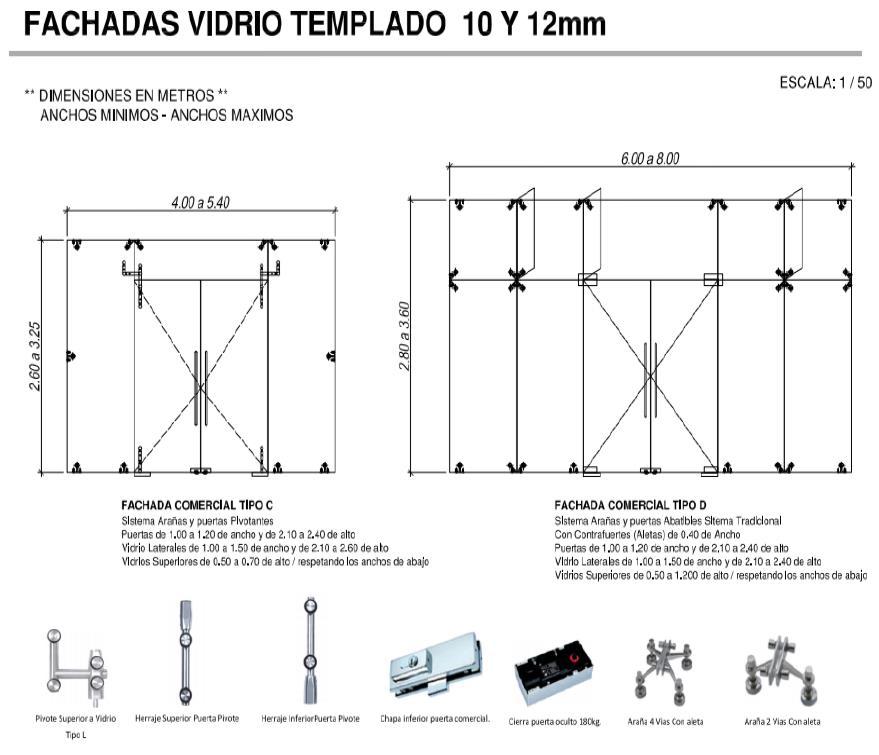

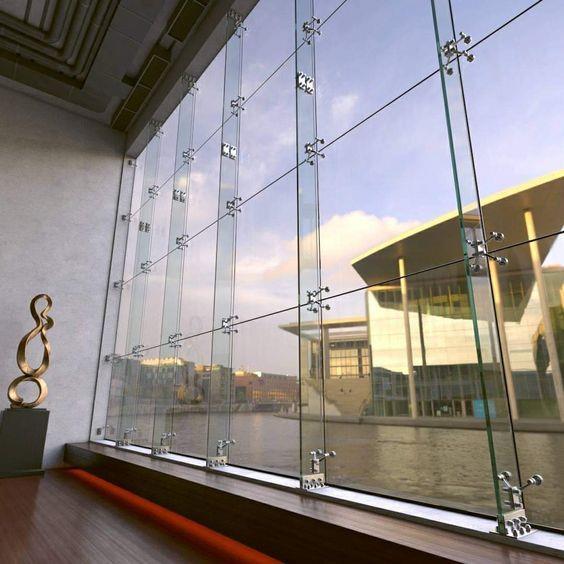

Las fachadas suspendidas de cristal templado son un sistema en donde el soporte lo proporcionan conectores de estabilización, llámense tensores, costillas de vidrio o pilares de acero.

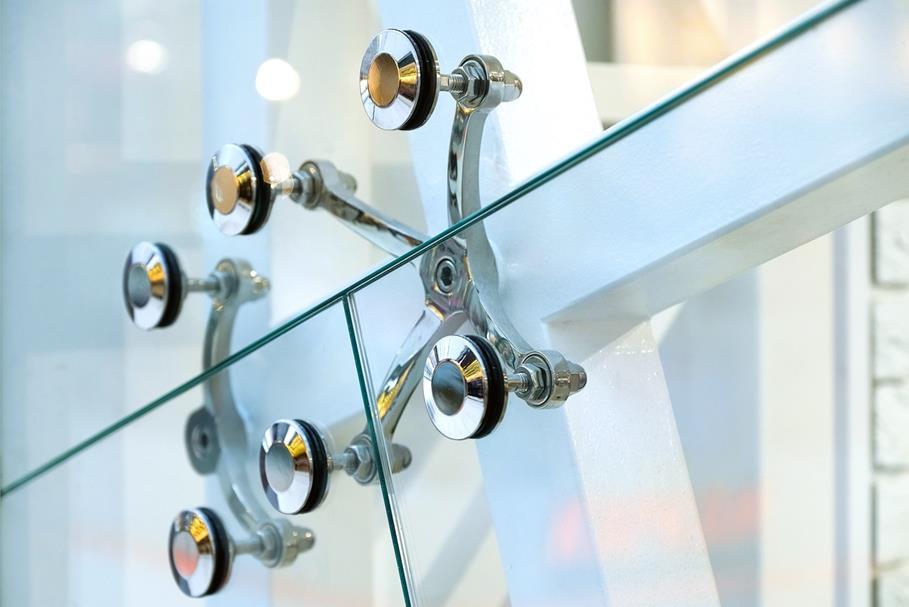

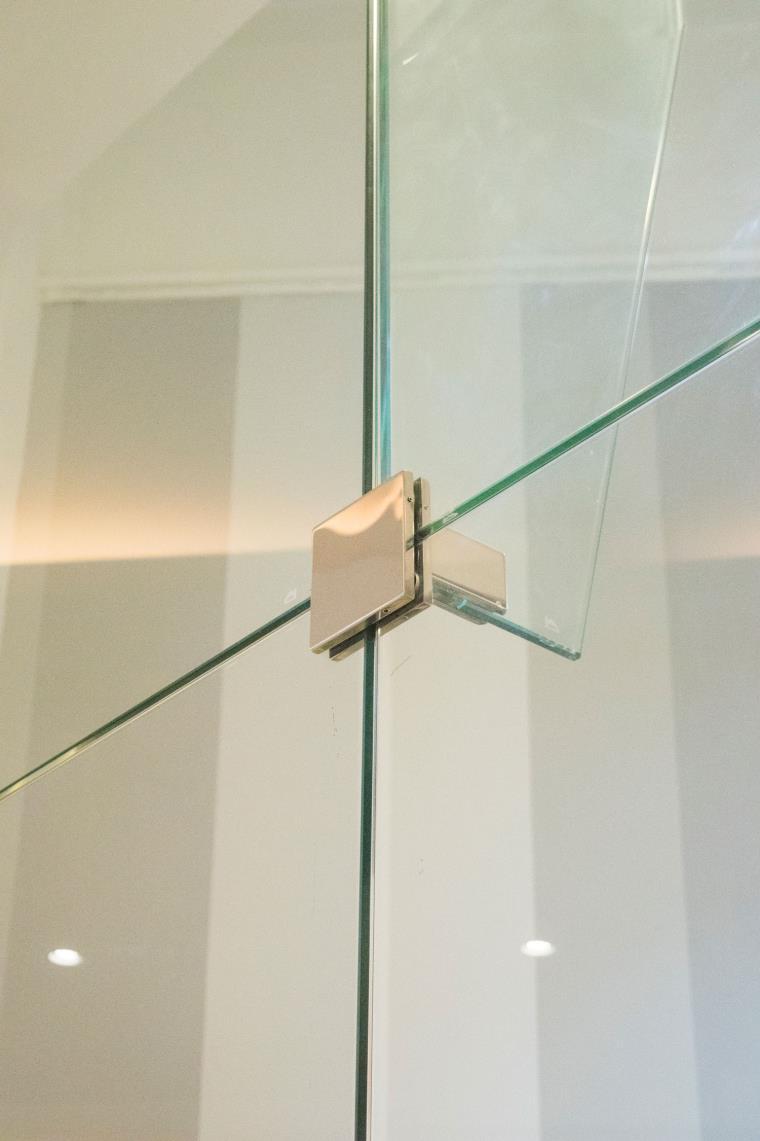

Estos están adosados a la superficie del vidrio mediante herrajes conocidos como arañas, que pueden ser de dos patas o cuatro patas.

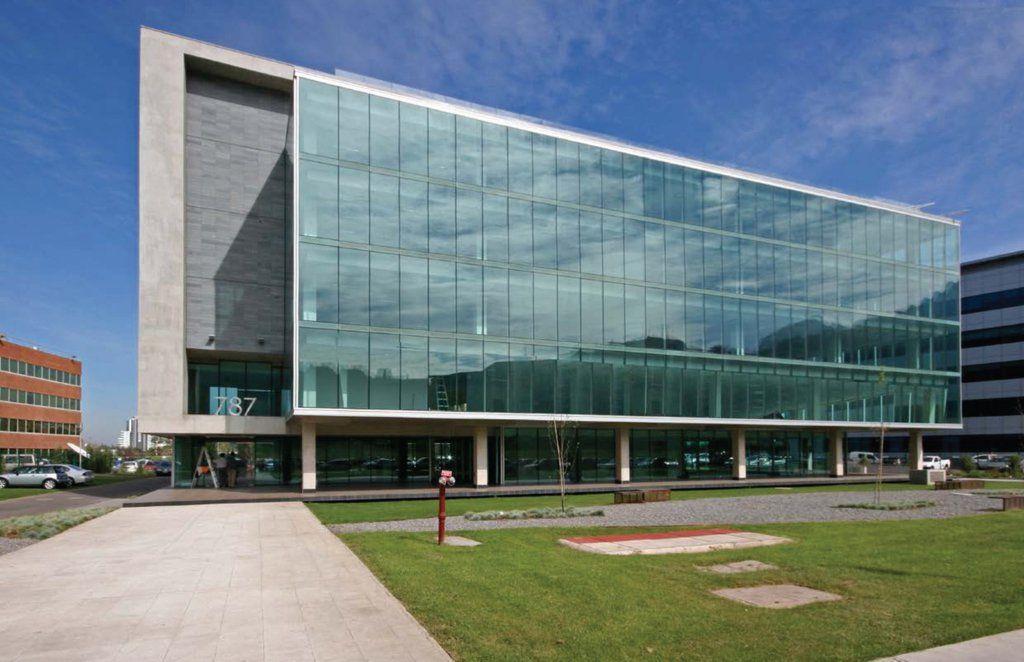

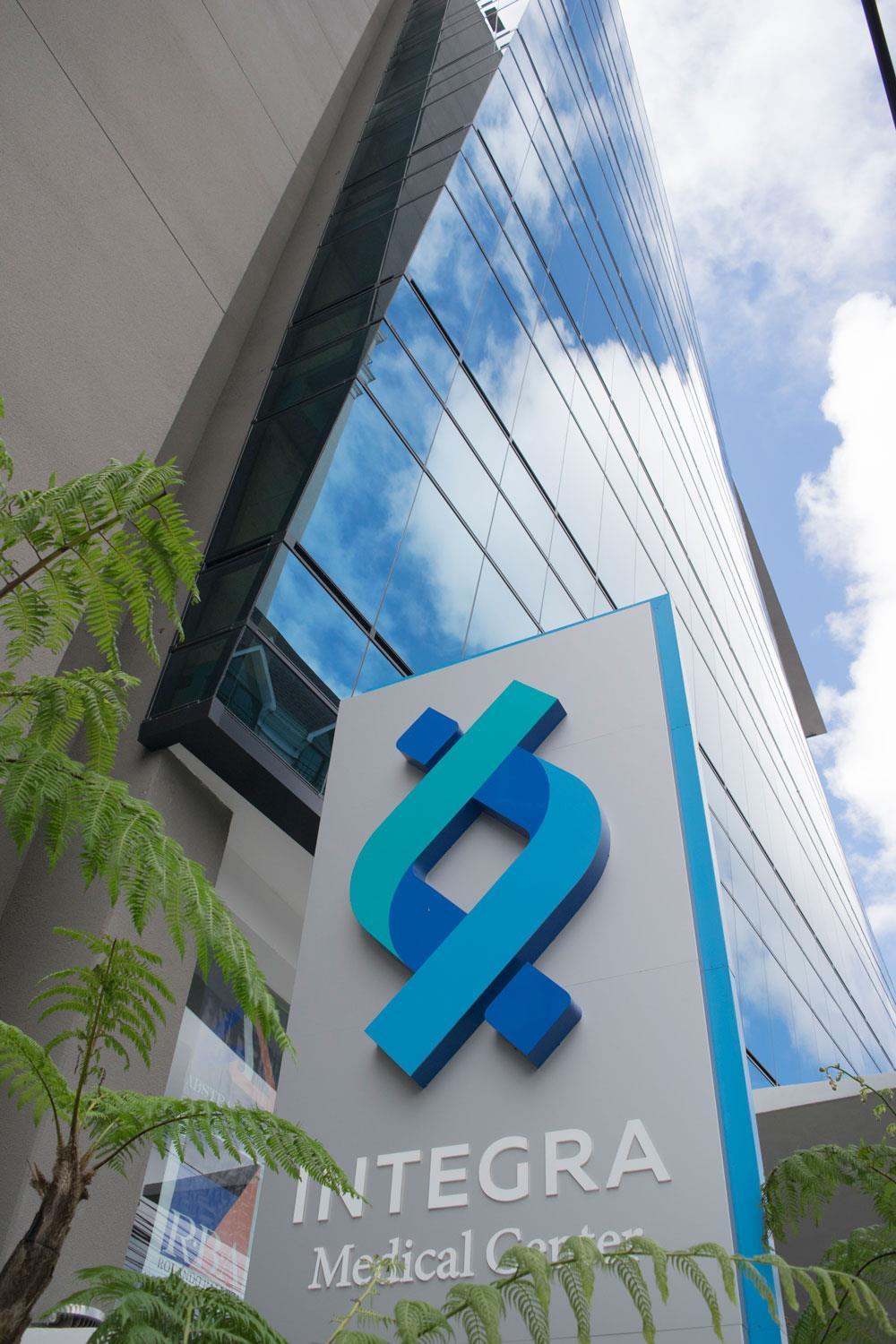

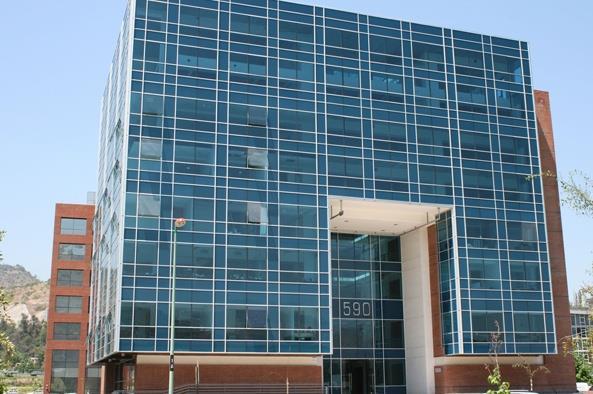

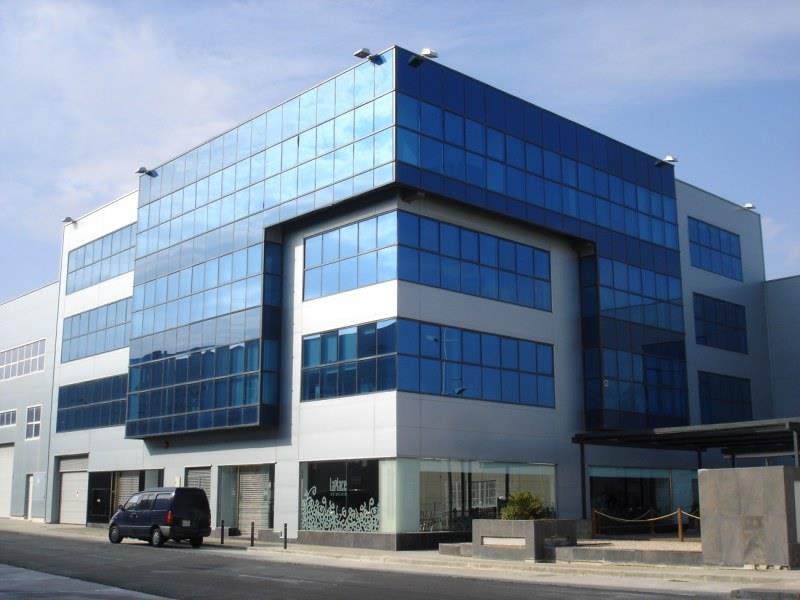

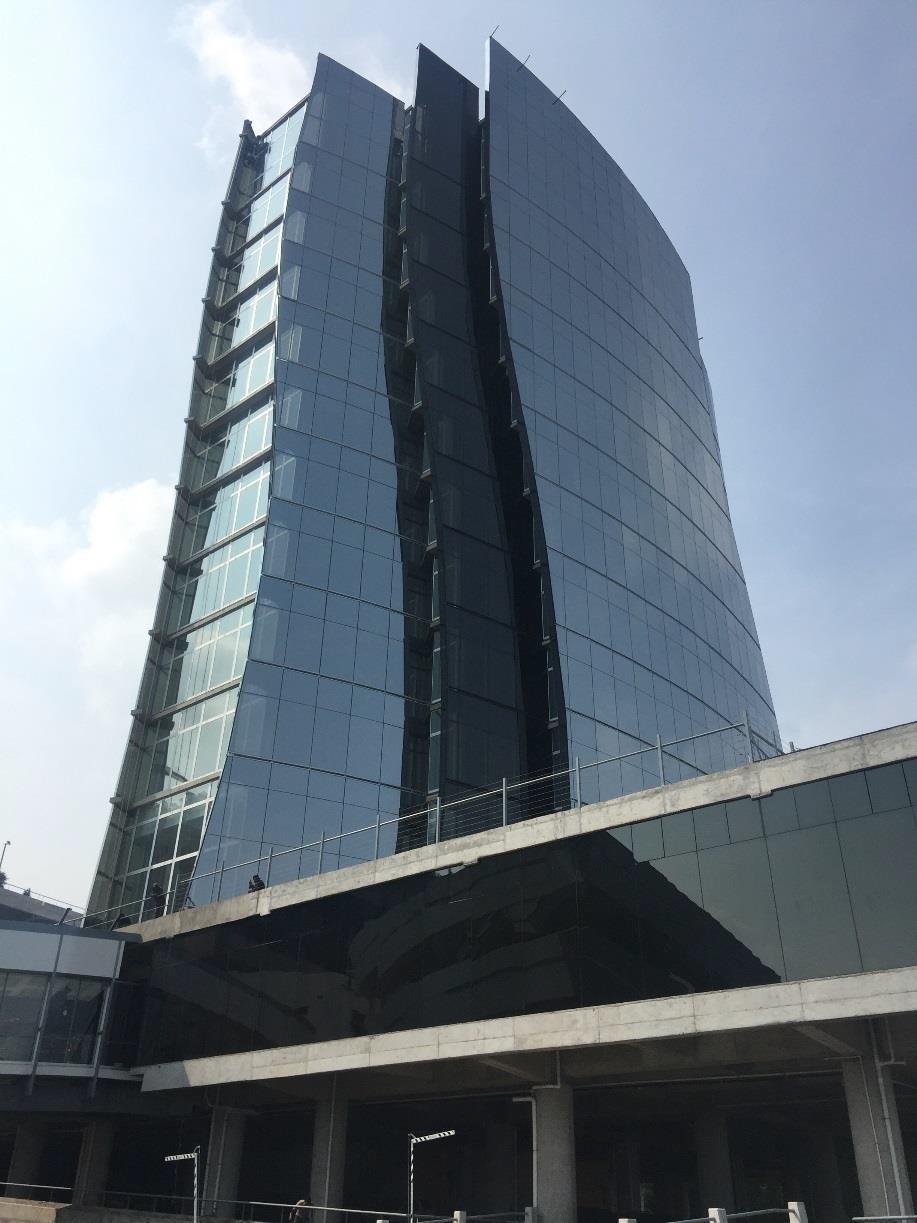

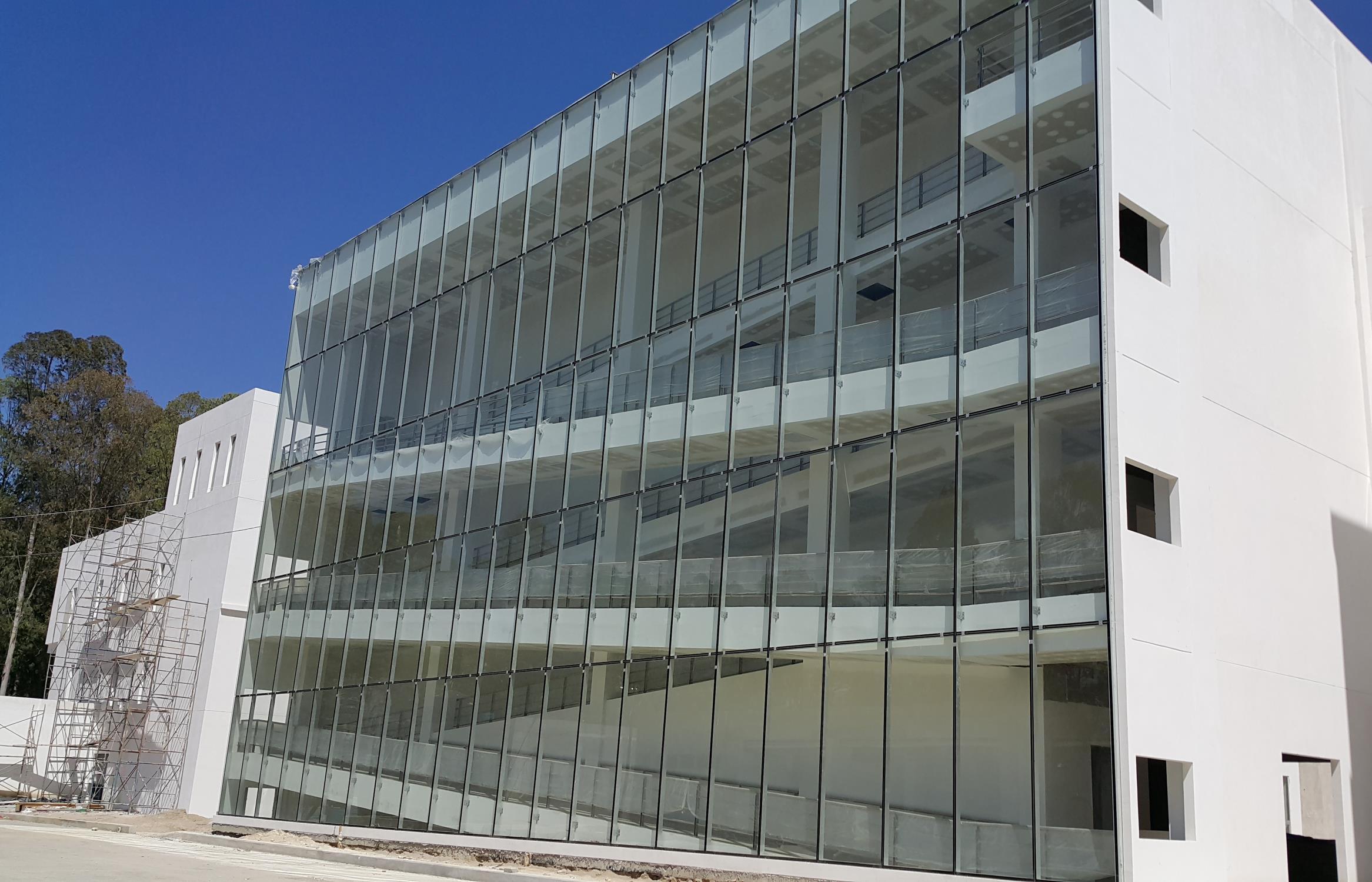

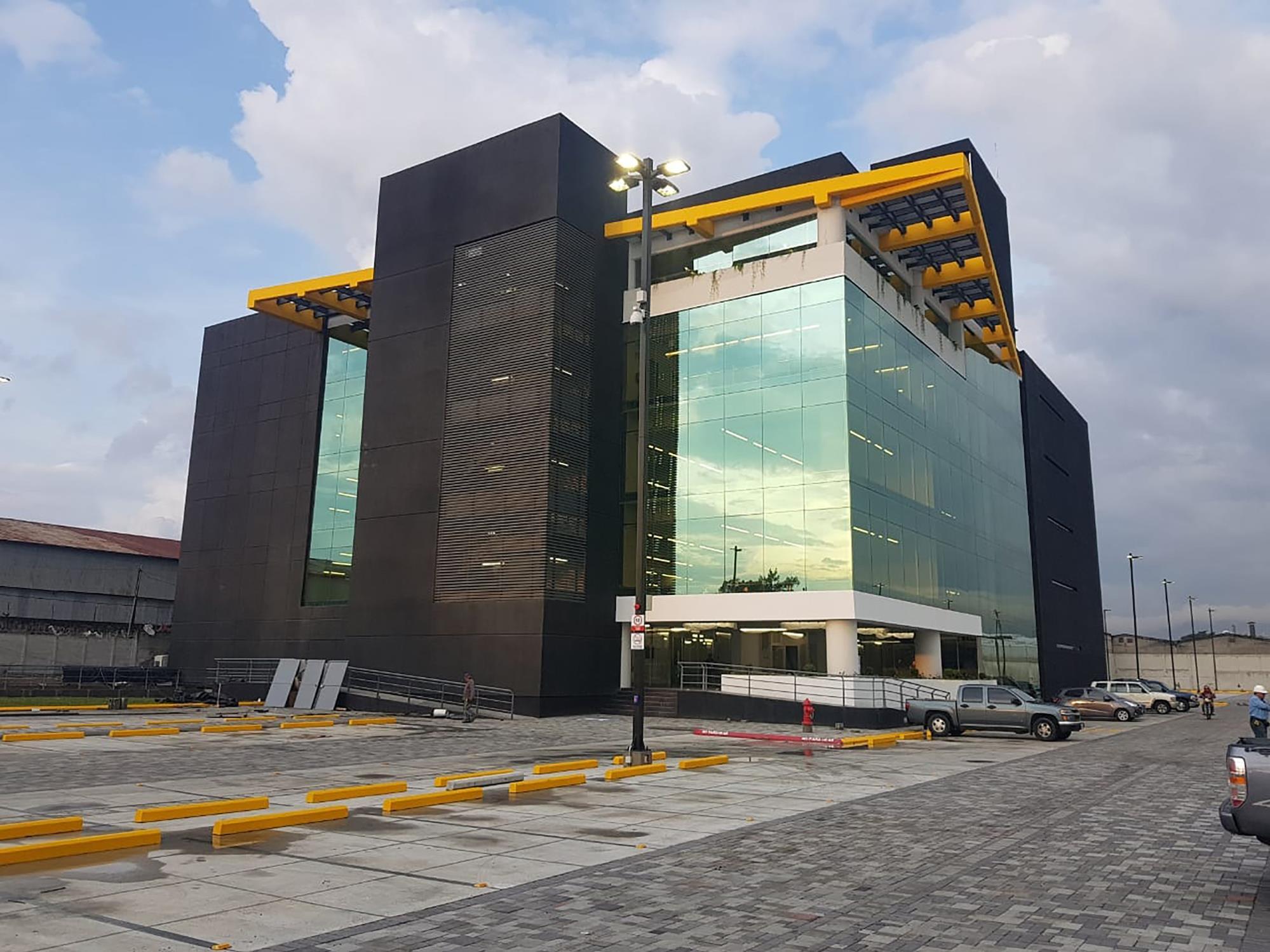

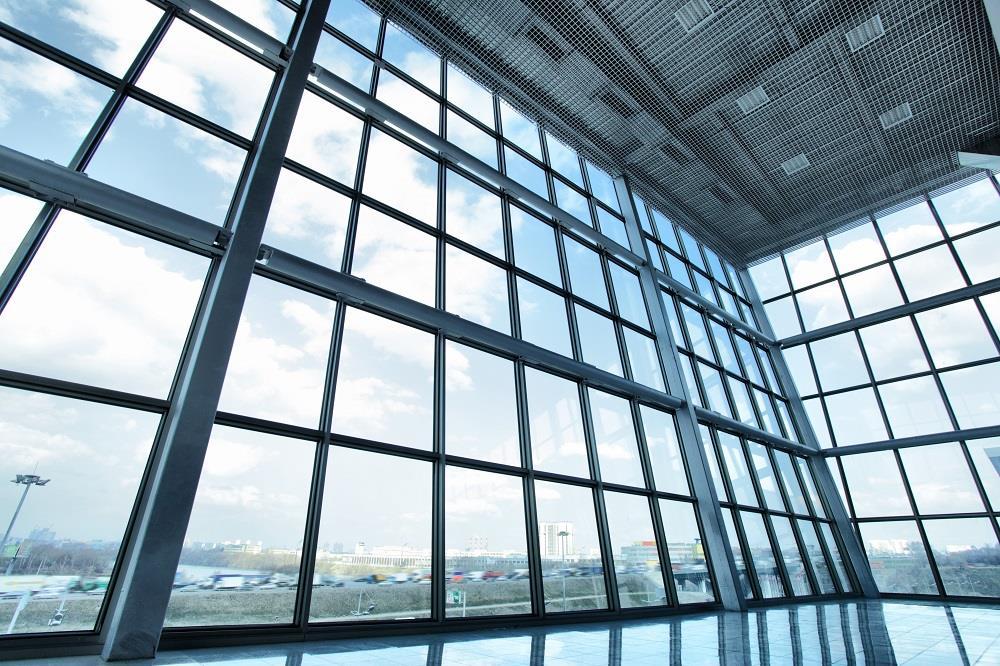

Fachada de muro cortina en aluminio estructural anodizado natural con vidrio flotado reflectivo verde de 6mm. de espesor con película de seguridad 3M.

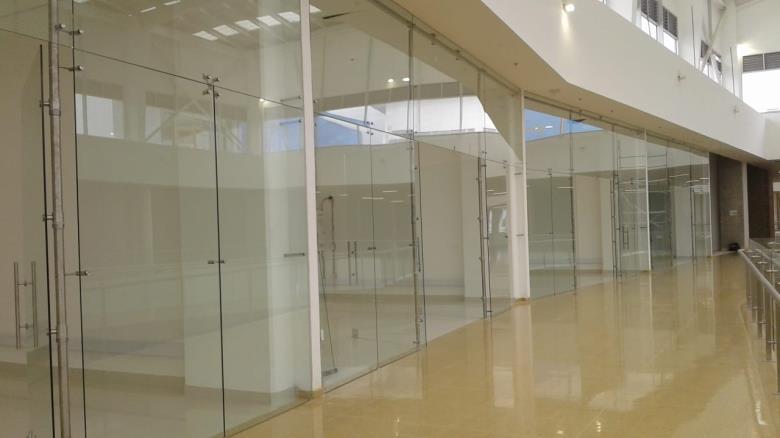

Fachada de muro cortina en aluminio estructural anodizado natural con vidrio templado claro de 10mm de espesor.

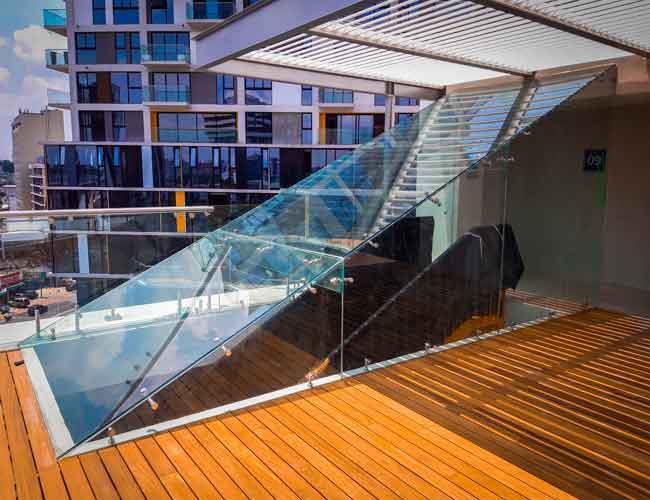

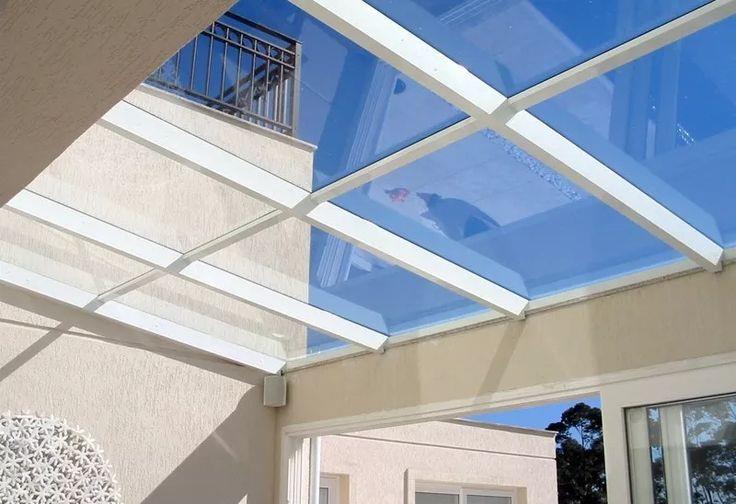

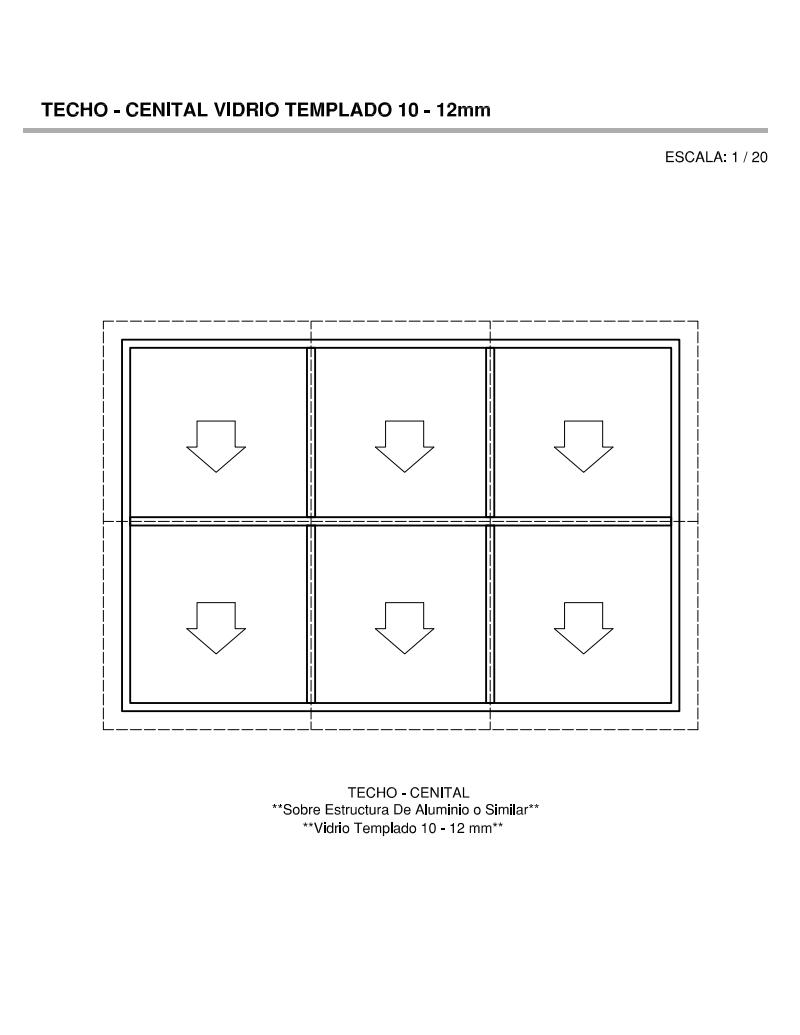

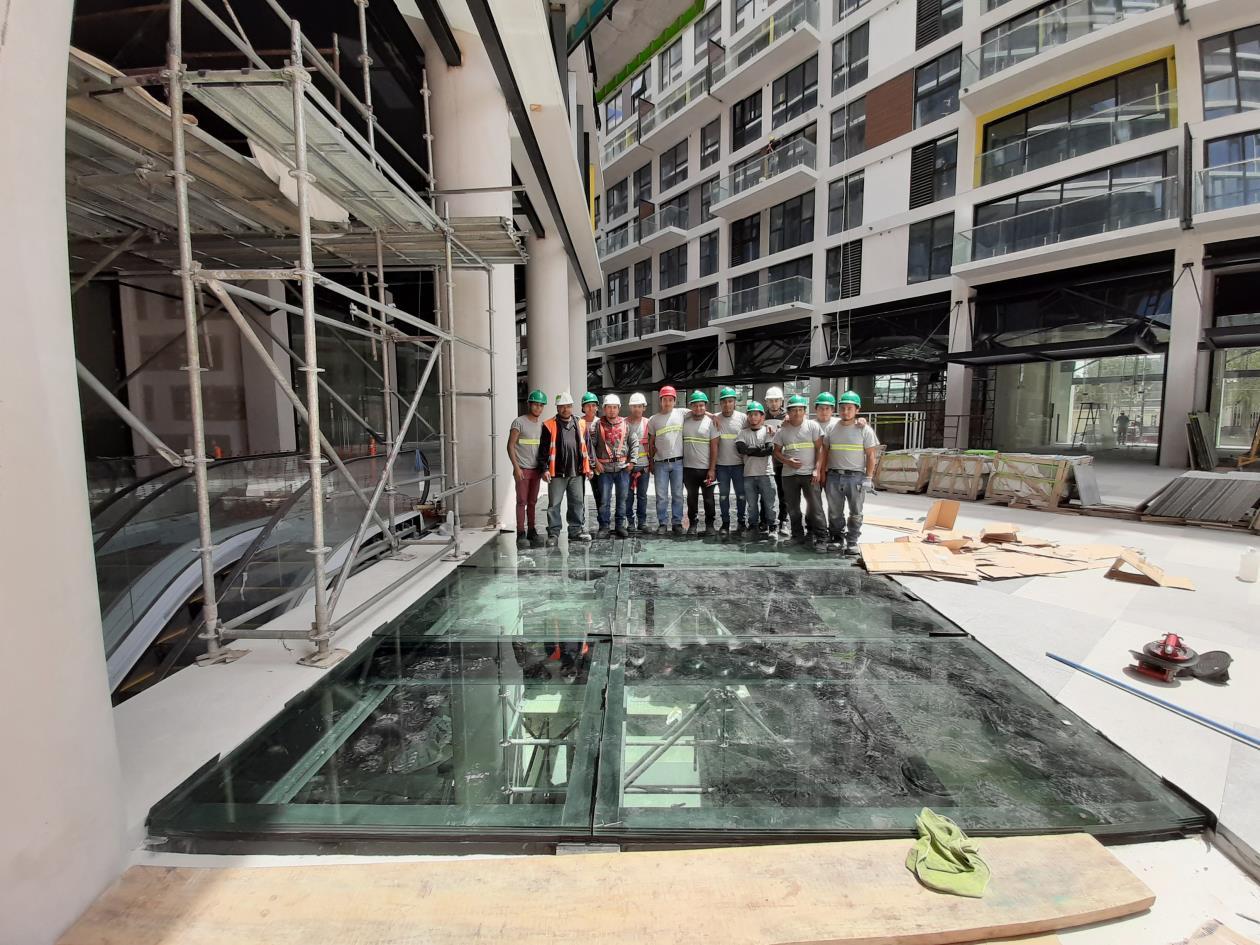

Techos de vidrio claro templado de 10mm. con lámina de seguridad.

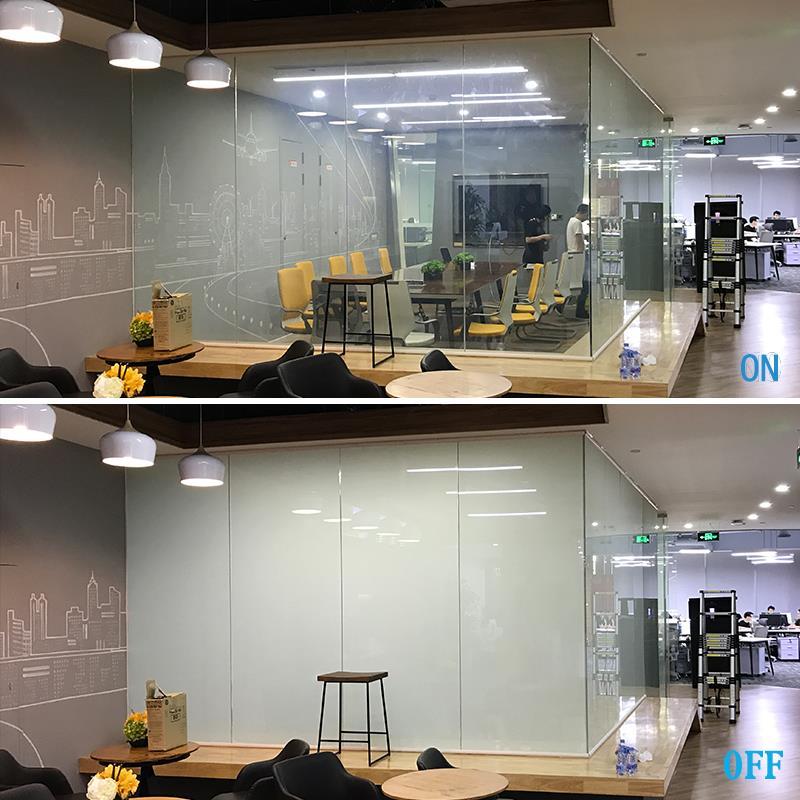

▪ Películas de privacidad conmutables Smart Film.
▪ Solución de tecnología de vidrio inteligente.
▪ El vidrio puede conmutarse de esmerilado a transparente mediante mando a distancia, interruptor estándar o tecnología inteligente.
▪ Actúa como una persiana electrónica para vidrio, ventana o mampara.
▪ Puede también servir como pantalla de retroproyección de alta definición que permite exhibir presentaciones corporativas, imágenes de televisión y vídeos.
https://www.youtube.com/watch?v=u6Za_lOKBvo
