PORTAFOLIO - EDIFICACIÓN I Docente: ARQ. ÓSCAR GARCÍA PÉREZ Estudiante: HARO ENRIQUEZ, LEILA. Código: 202010888 CARRERA DE ARQUITECTURA / FAU-URP – Semestre 2022.I
ÍNDICE:
PRÁCTICA 1. Pabellón Barcelona. Arq. Ludwig Mies van der Rohe
PRÁCTICA 2. Casa Experimental. Arq. Alvar Aalto
PRÁCTICA 3. Casa Gerassi. Arq. Paulo Mendes da Rocha
PRÁCTICA
4. Casa Marie Short. Arq. Glenn Murcutt
BIBLIOGRAFÍA
CONSIDERACIONES FINALES
2

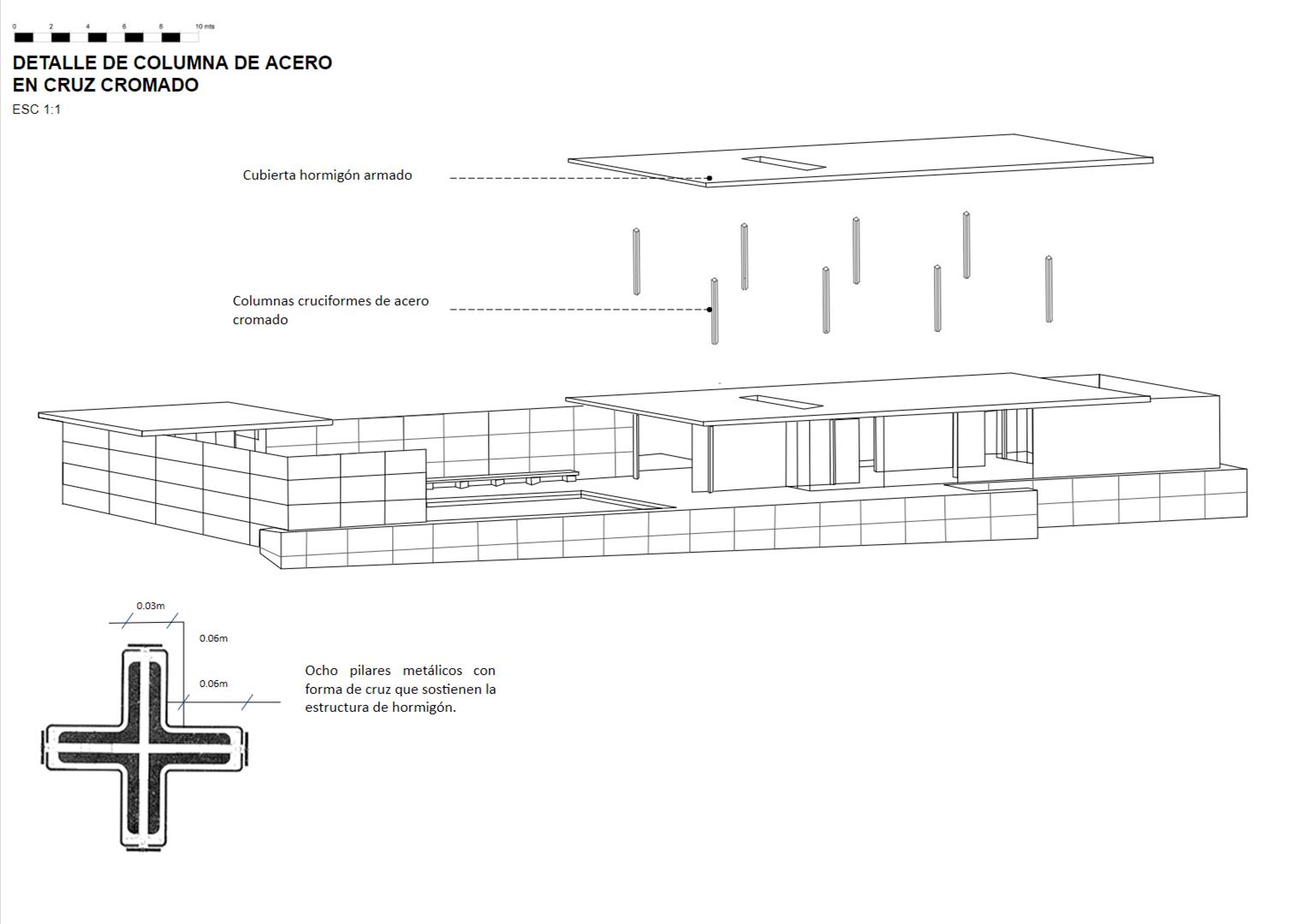

PRÁCTICA 1 PABELLÓN BARCELONA. Arq. Ludwig Mies van der Rohe Estudiante: HARO ENRIQUEZ, LEILA. Código: 202010888 CARRERA DE ARQUITECTURA / FAU-URP – Semestre 2022.I
4
5
6

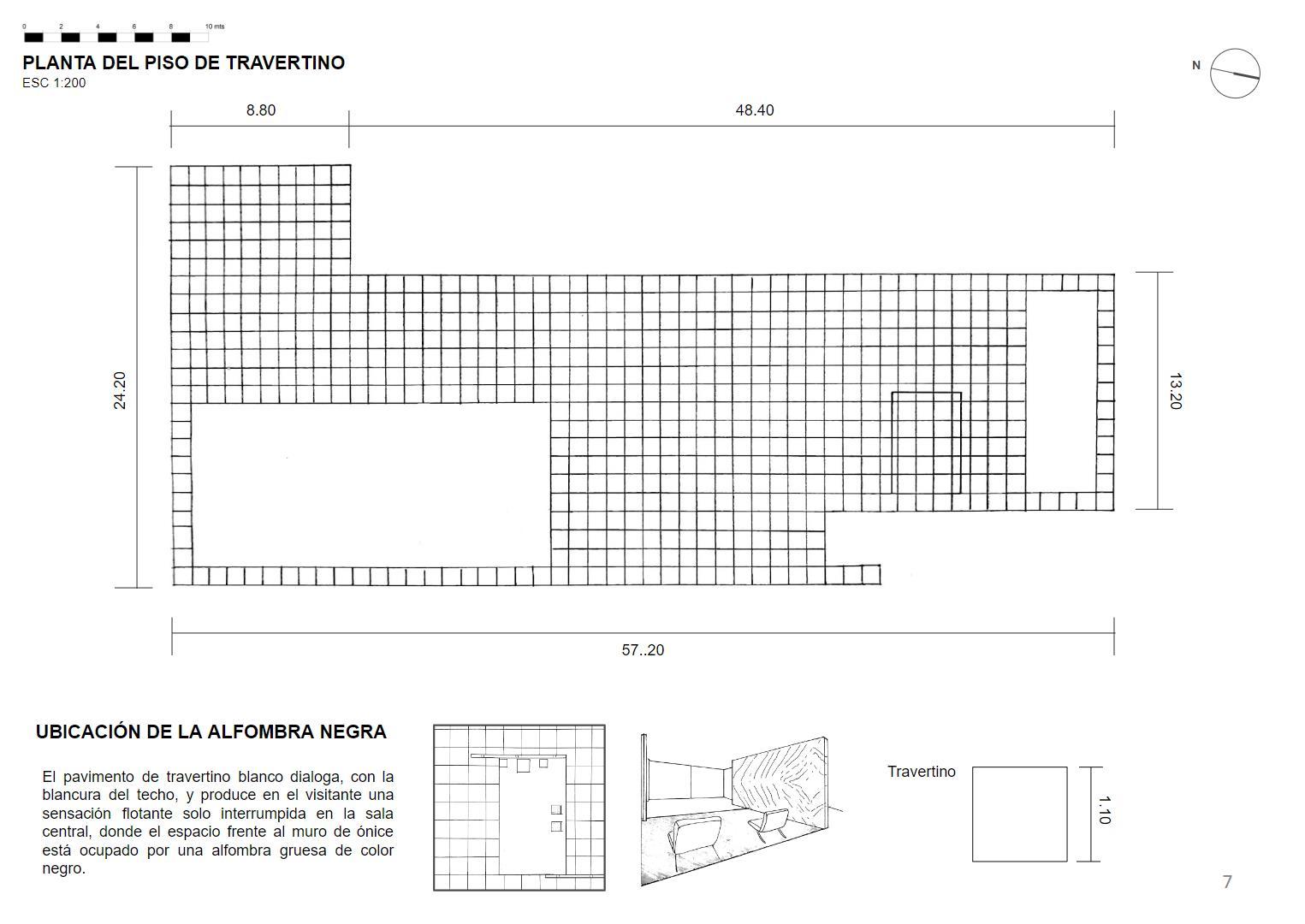

7
8
9

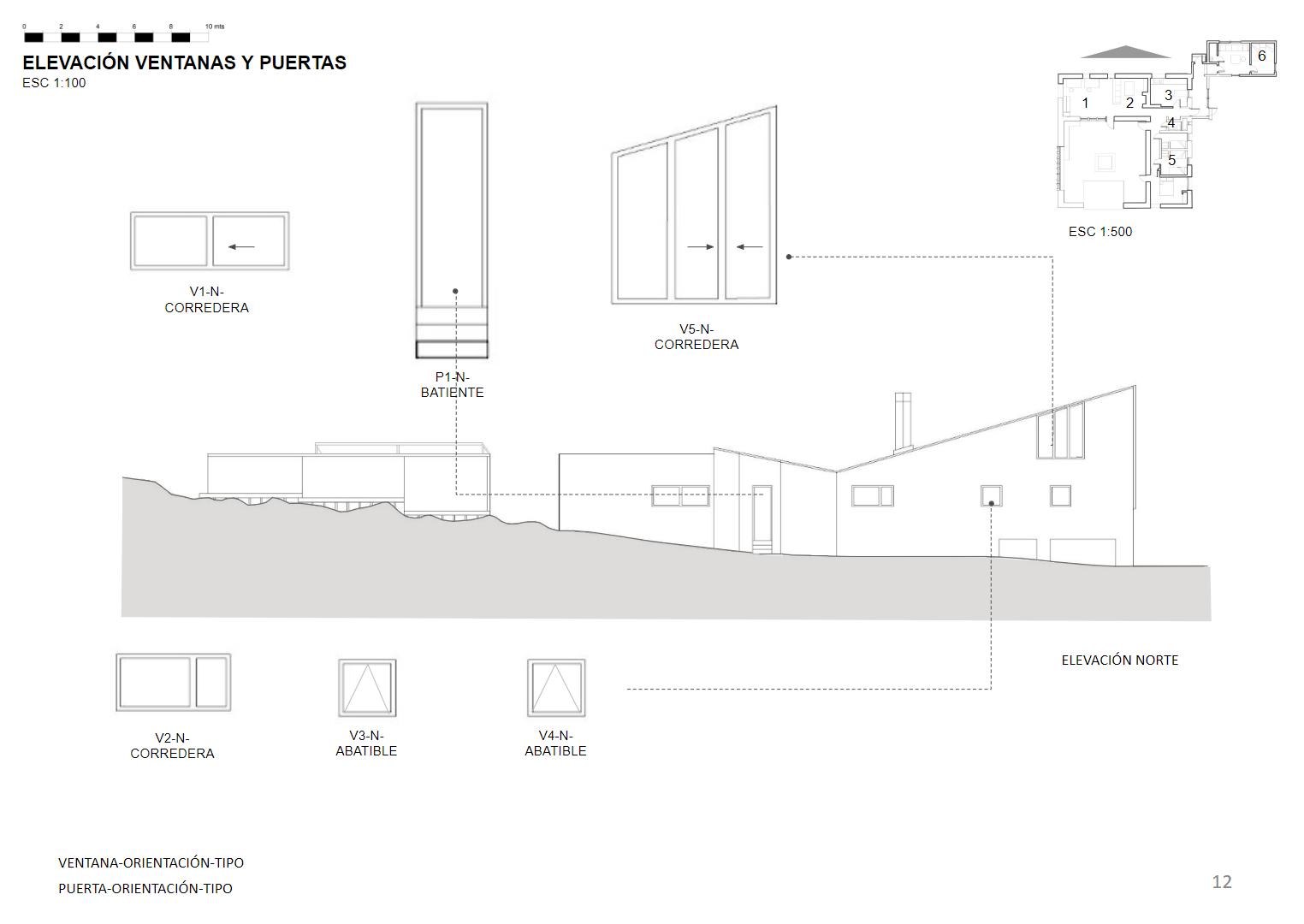

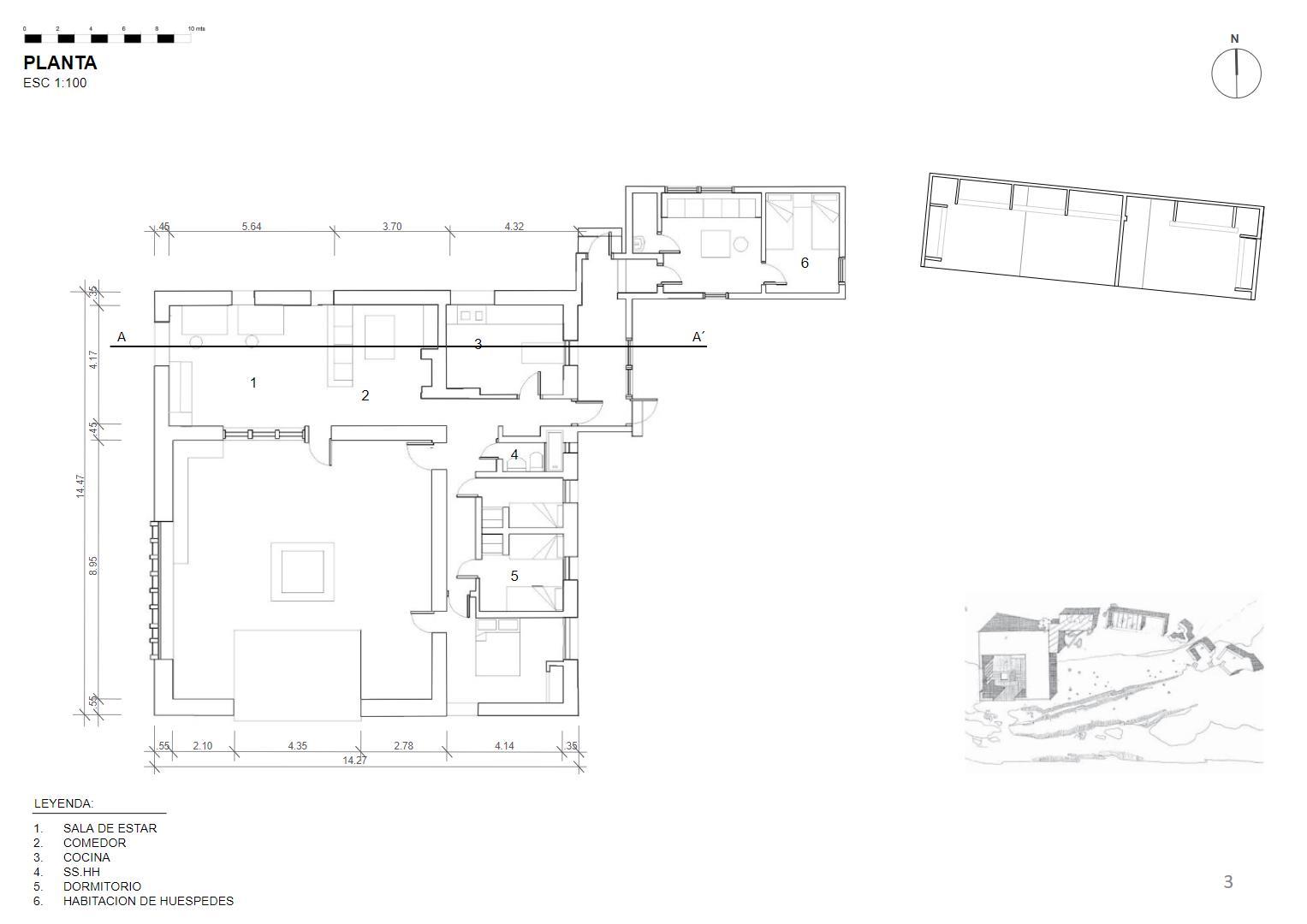

PRÁCTICA 2 CASA EXPERIMENTAL . Arq. Aalvar Alto Estudiante: HARO ENRIQUEZ, LEILA. Código: 202010888 CARRERA DE ARQUITECTURA / FAU-URP – Semestre 2022.I

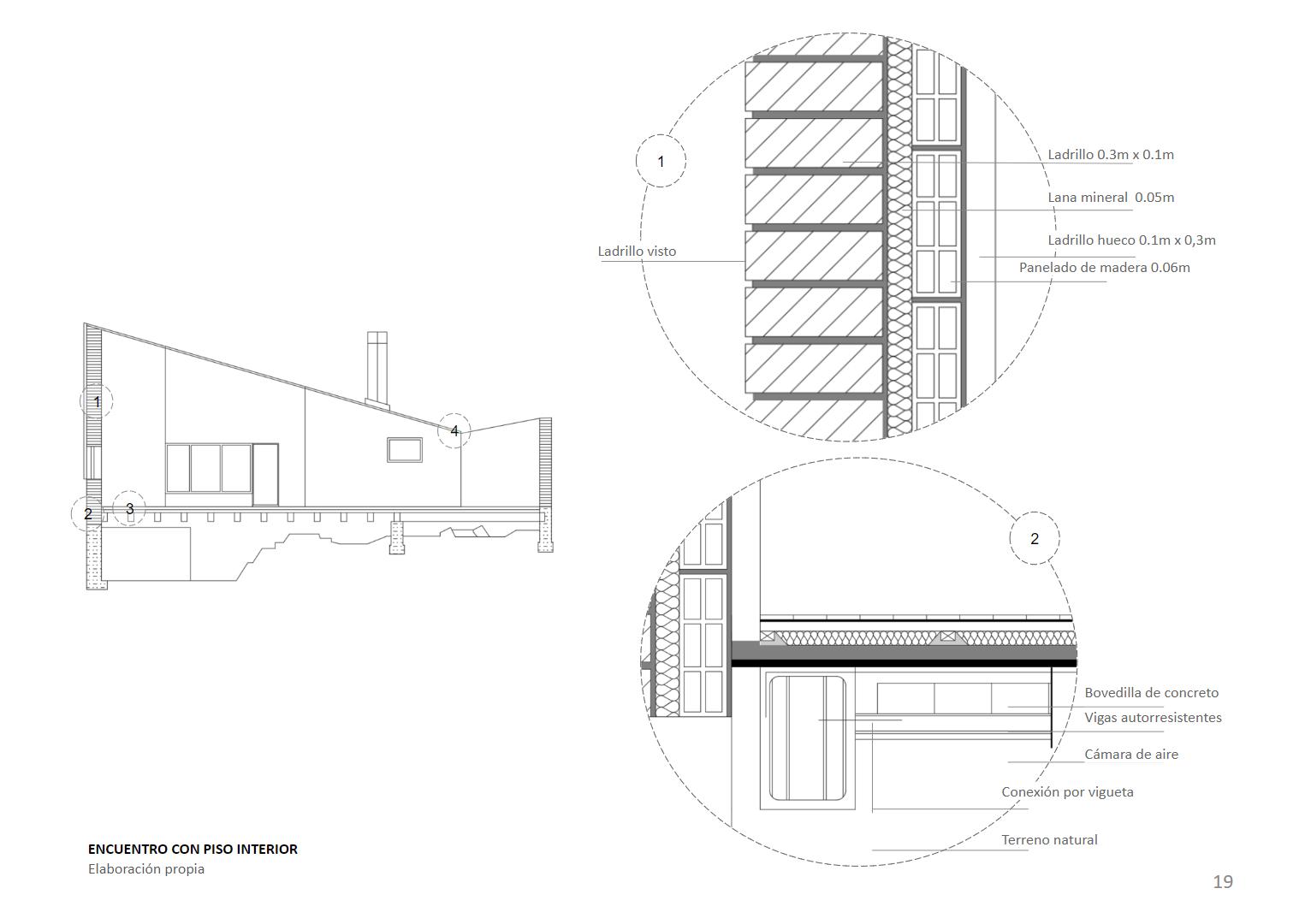

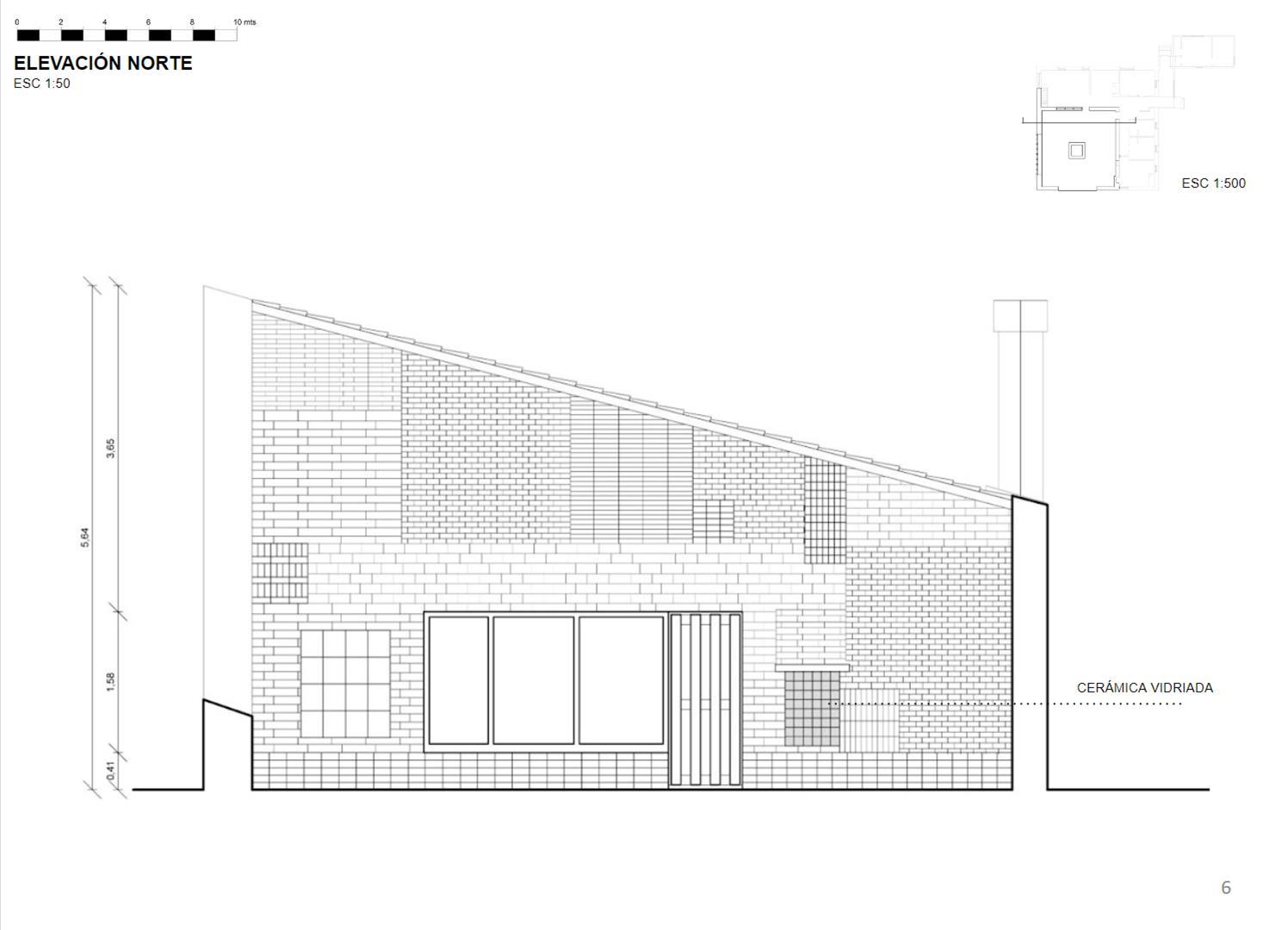

11
12
13
14
15
16

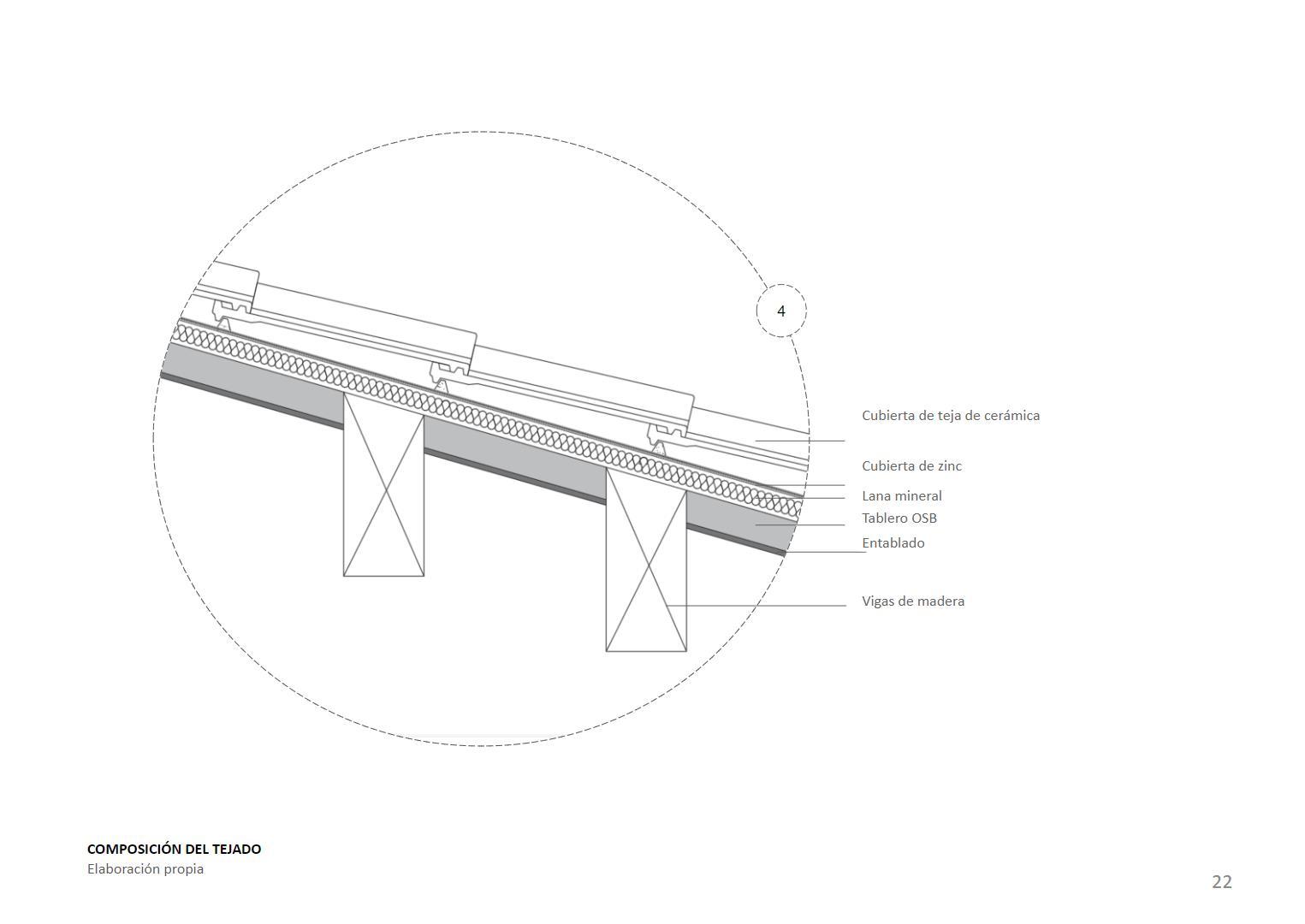

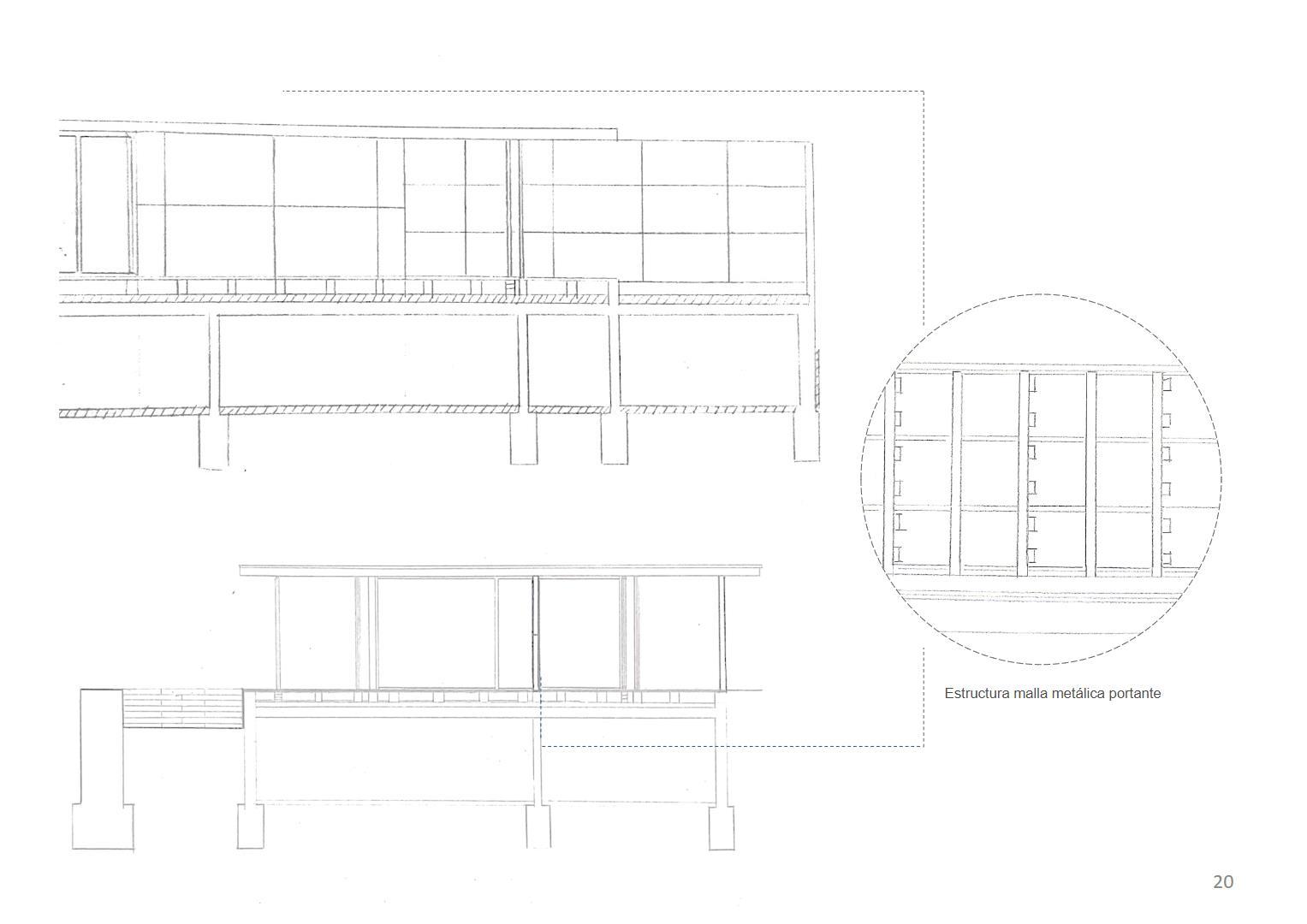

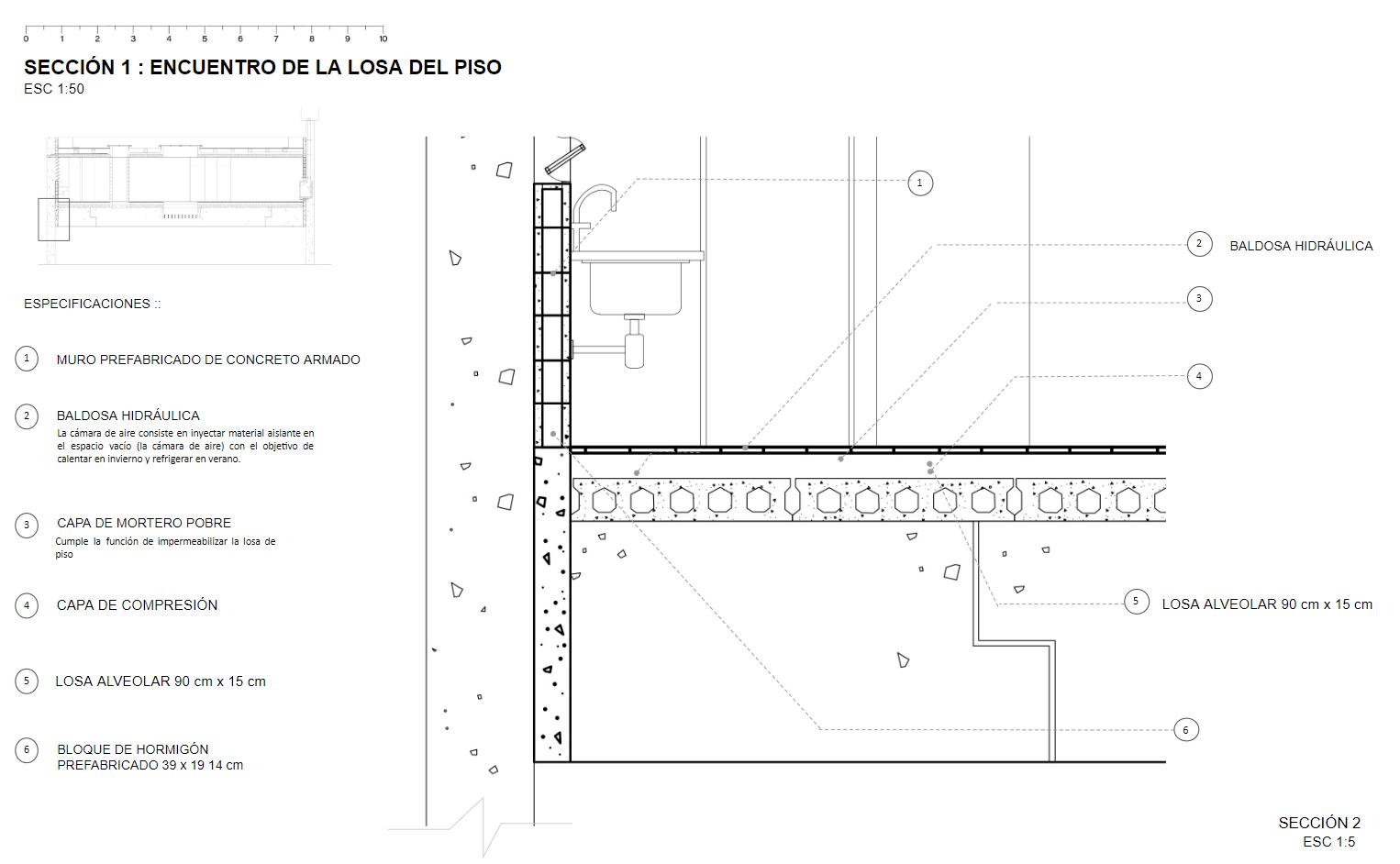

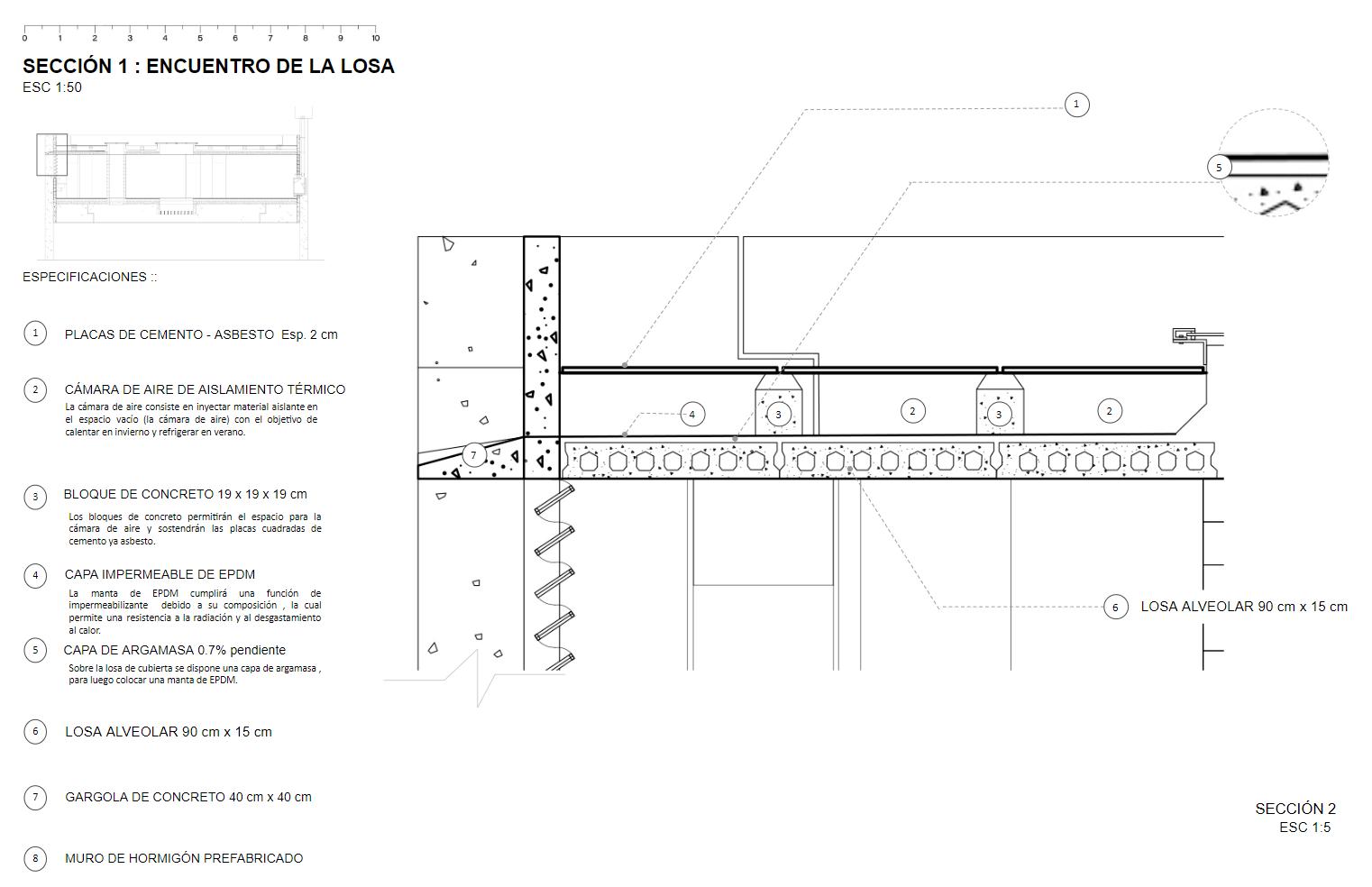

PRÁCTICA 3 CASA FERASSI. Arq. Mendes Da Rocha Estudiante: HARO ENRIQUEZ, LEILA. Código: 202010888 CARRERA DE ARQUITECTURA / FAU-URP – Semestre 2022.I

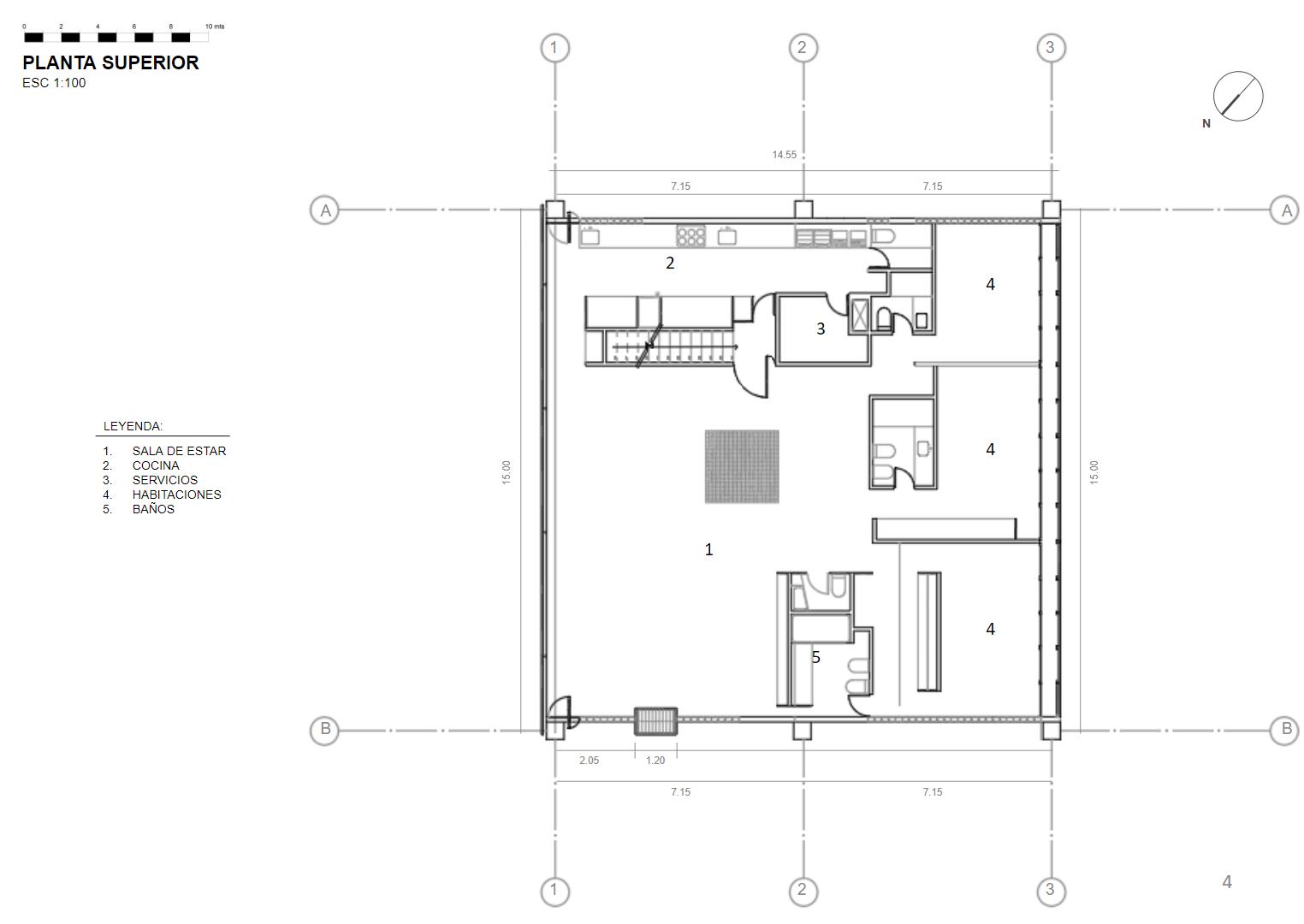

18

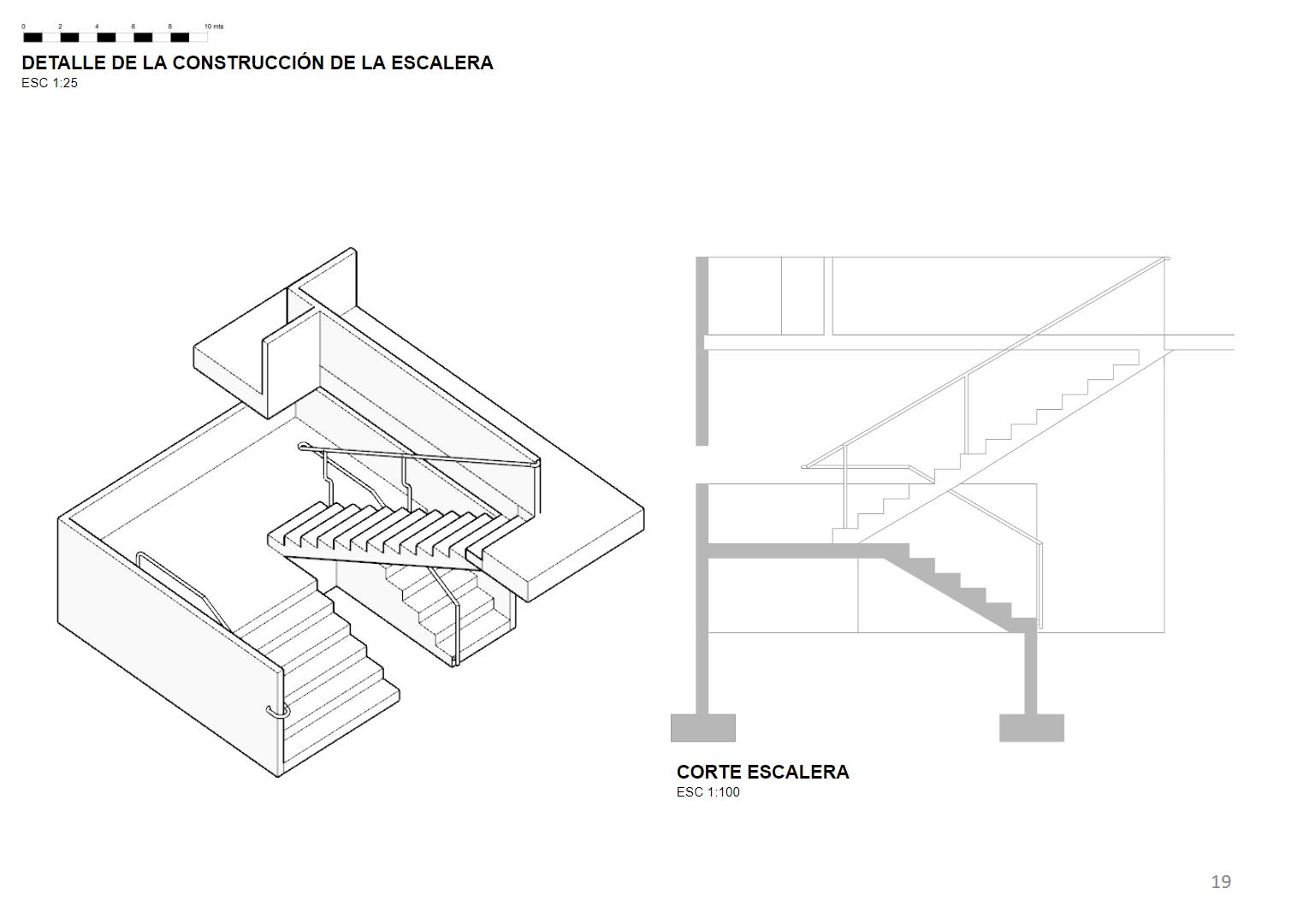

19
20
21
22
23
PRÁCTICA 4 CASA MARIE SHORT. Arq. Ludwig Mies van der Rohe Estudiante: HARO ENRIQUEZ, LEILA. Código: 202010888 CARRERA DE ARQUITECTURA / FAU-URP – Semestre 2022.I

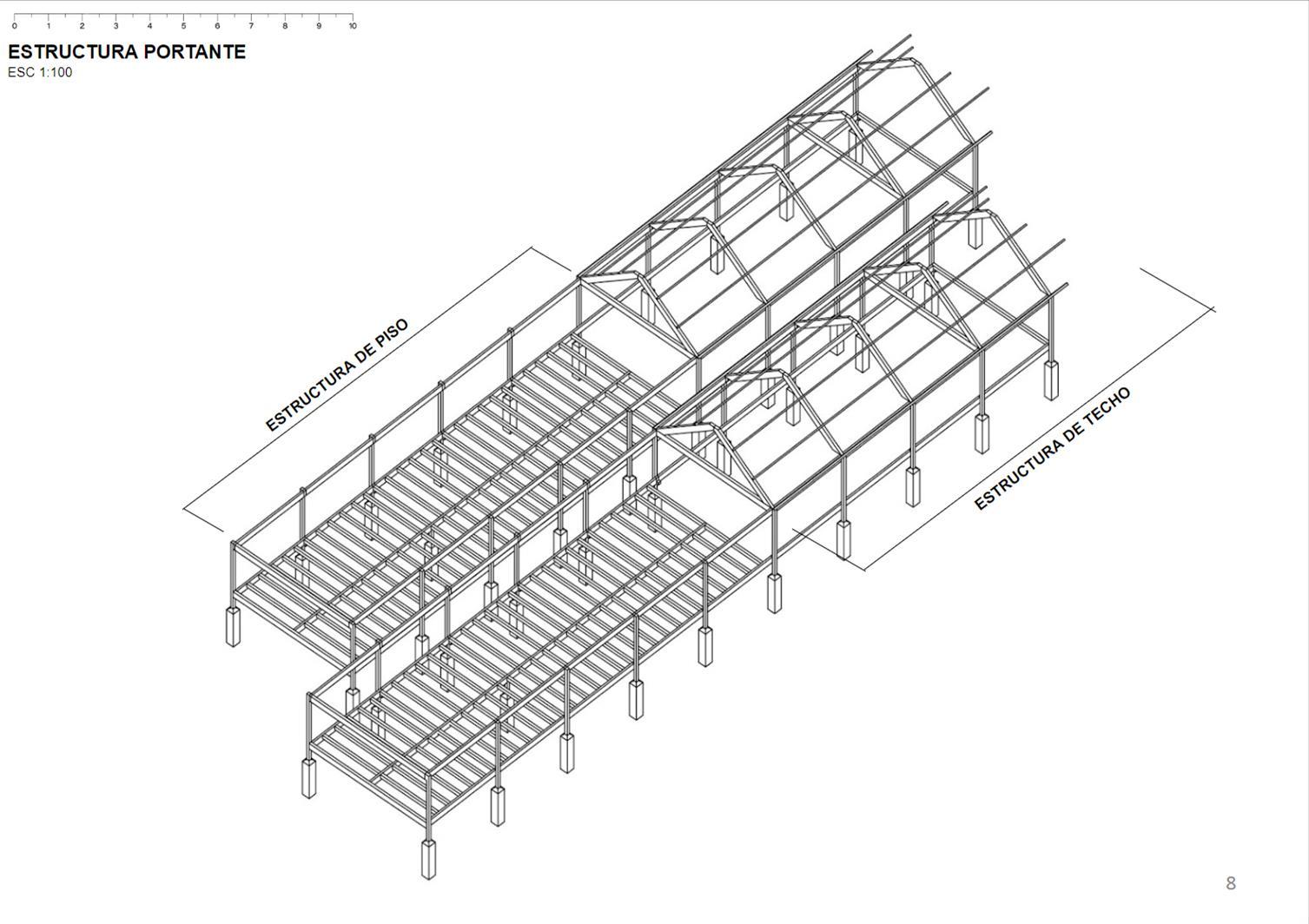

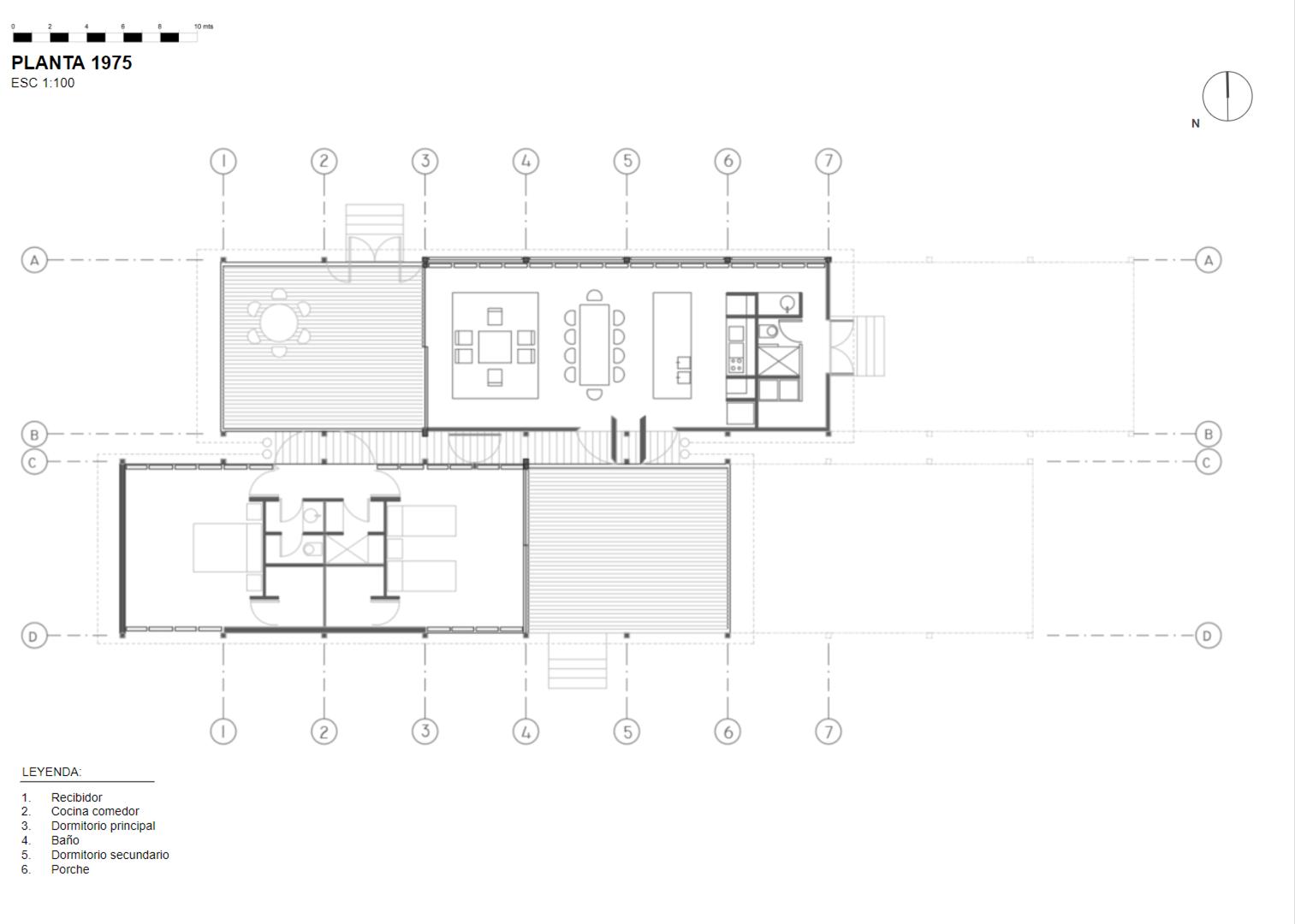

26

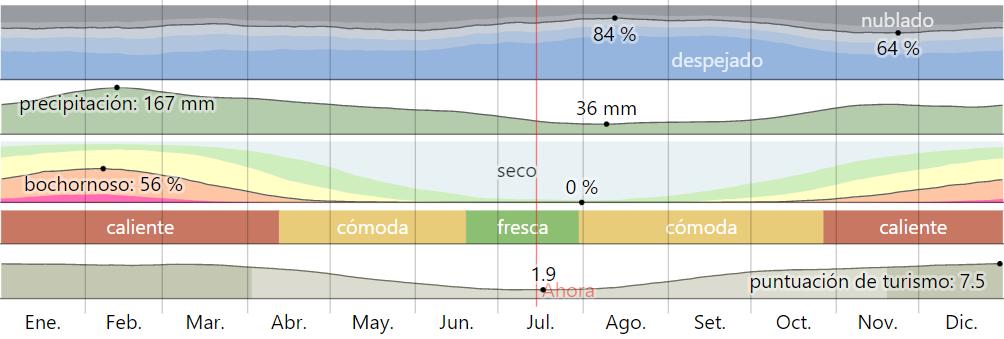

Clima de Kempsey
Recuperado

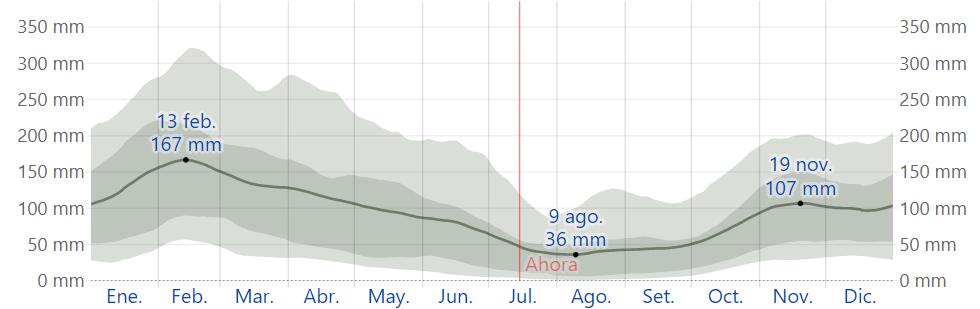

Promedio mensual de lluvias en Kempsey

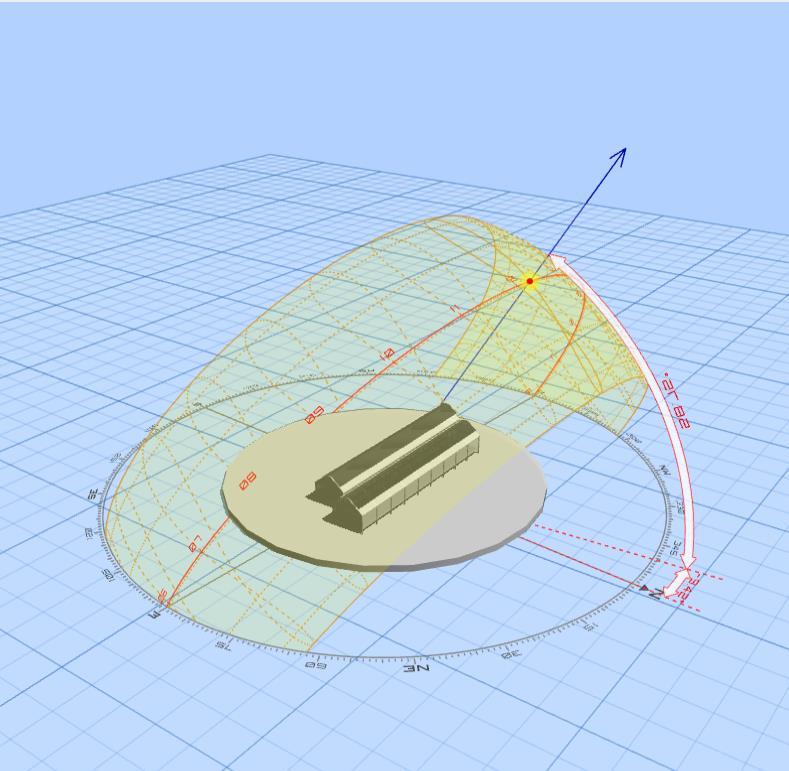

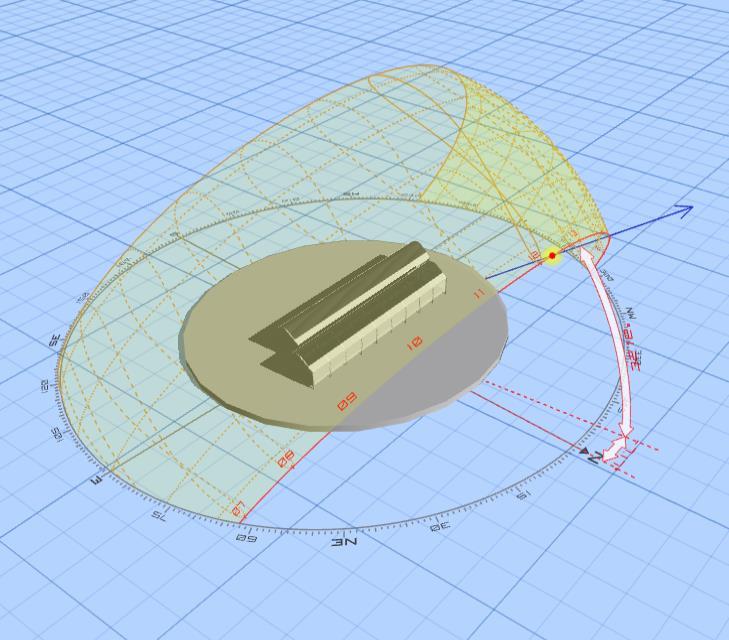

Proyección del sol
Fachada larga hacia el norte para obtener más luz solar.
Clima
Altitud: 20 m sobre el mar. Clima subtropical, con veranos cálidos y muy lluviosos e inviernos templados.
Solsticio de verano 12:00 pm
Equinoccio de otoño 12:00pm
Solsticio de invierno 12:00pm
Equinoccio de primavera 12:00pm
Software en uso Sunpath 3d (1.2). (2022). [Software de ordenador]. Bitbucket. https://drajmarsh.bitbucket.io/sunpath3d.html
27
de Weather Spark. (s. f.). El clima en Kempsey. https://es.weatherspark.com/y/144609/Climapromedio-en-Kempsey-Australia-durante-todo-el-a%C3%B1o

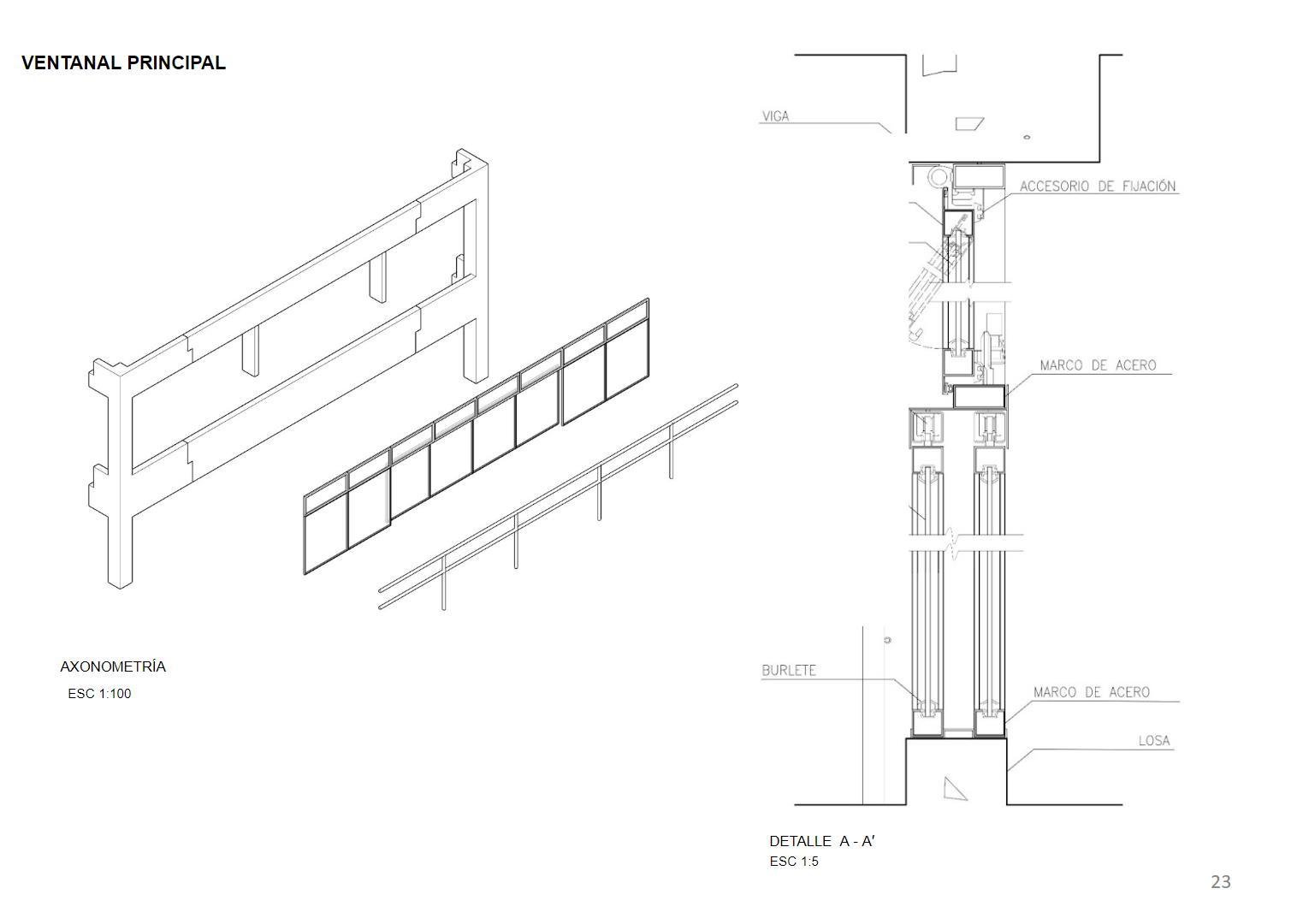

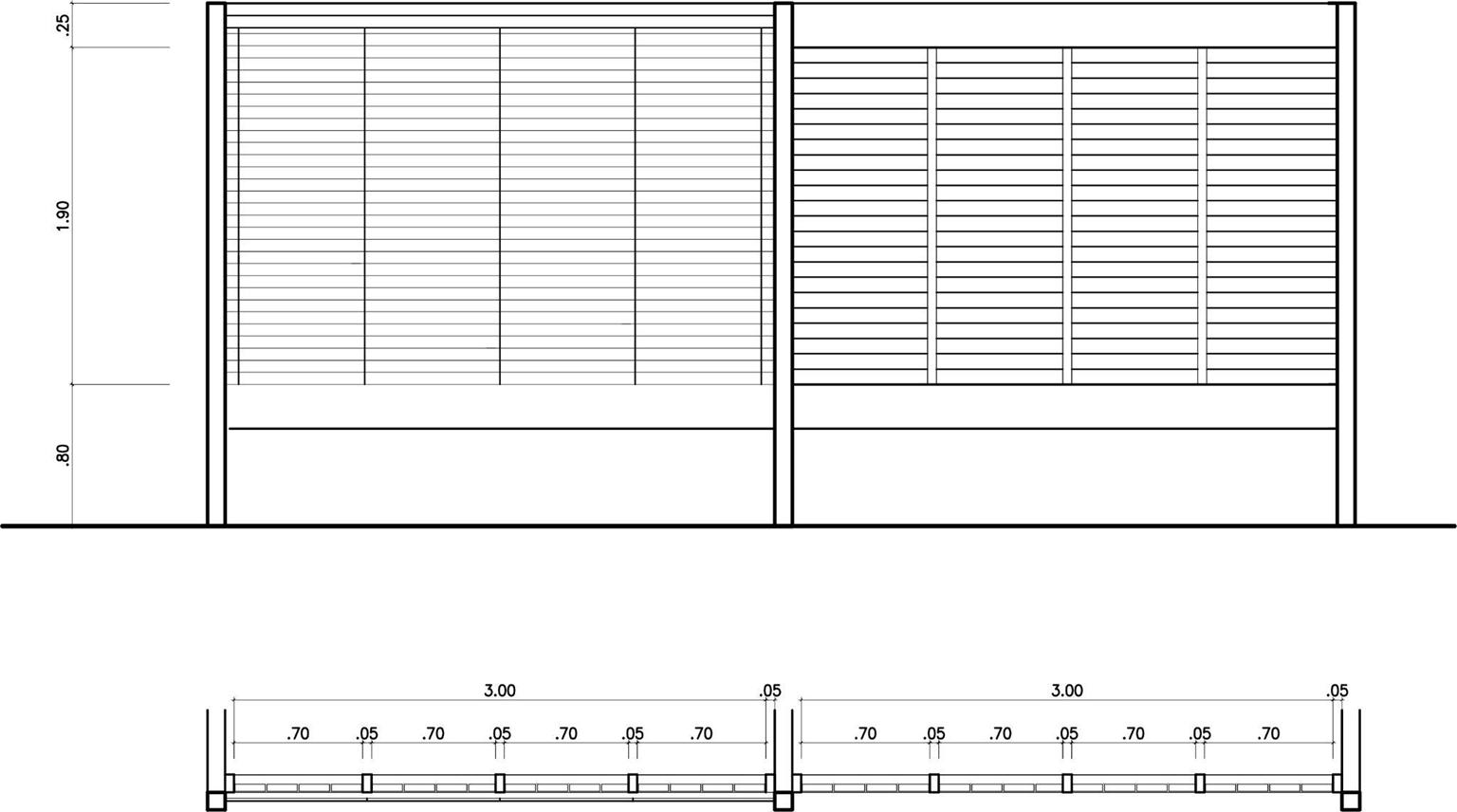

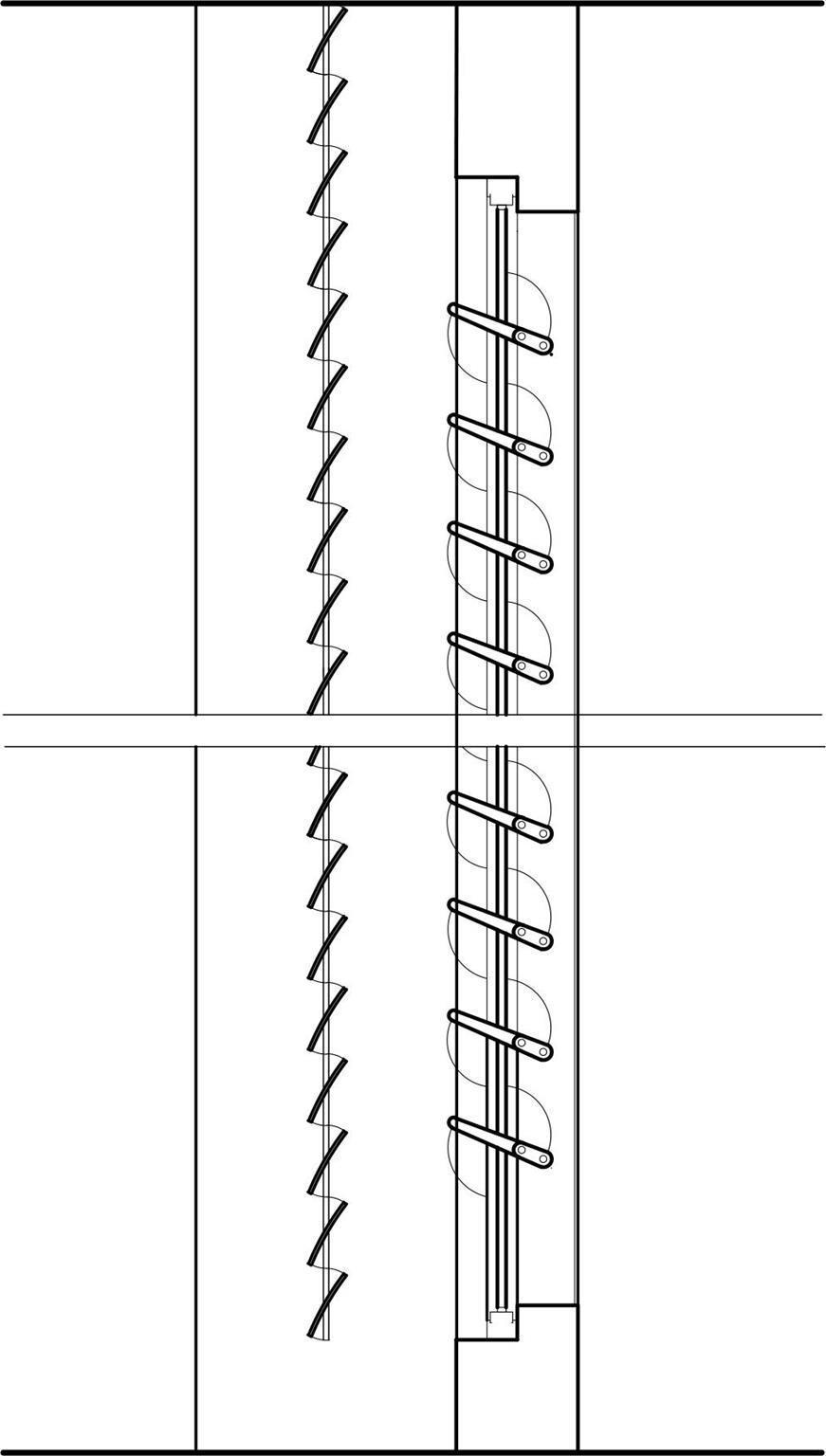

VENTANAL PRINCIPAL
CON PERSIANAS DE ALUMINIO CON PERSIANAS DE VIDRIO COLUMNA PERSIANA VENECIANA DE ALUMINIO
DETALLE A - A
ELEVACIÓN
PARANTE DE MADERA
PLANTA
ESC 1:30
PERSIANA DE VIDRIO
MARCO DE MADERA
MARCO DE MADERA

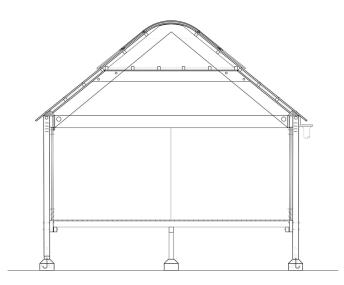

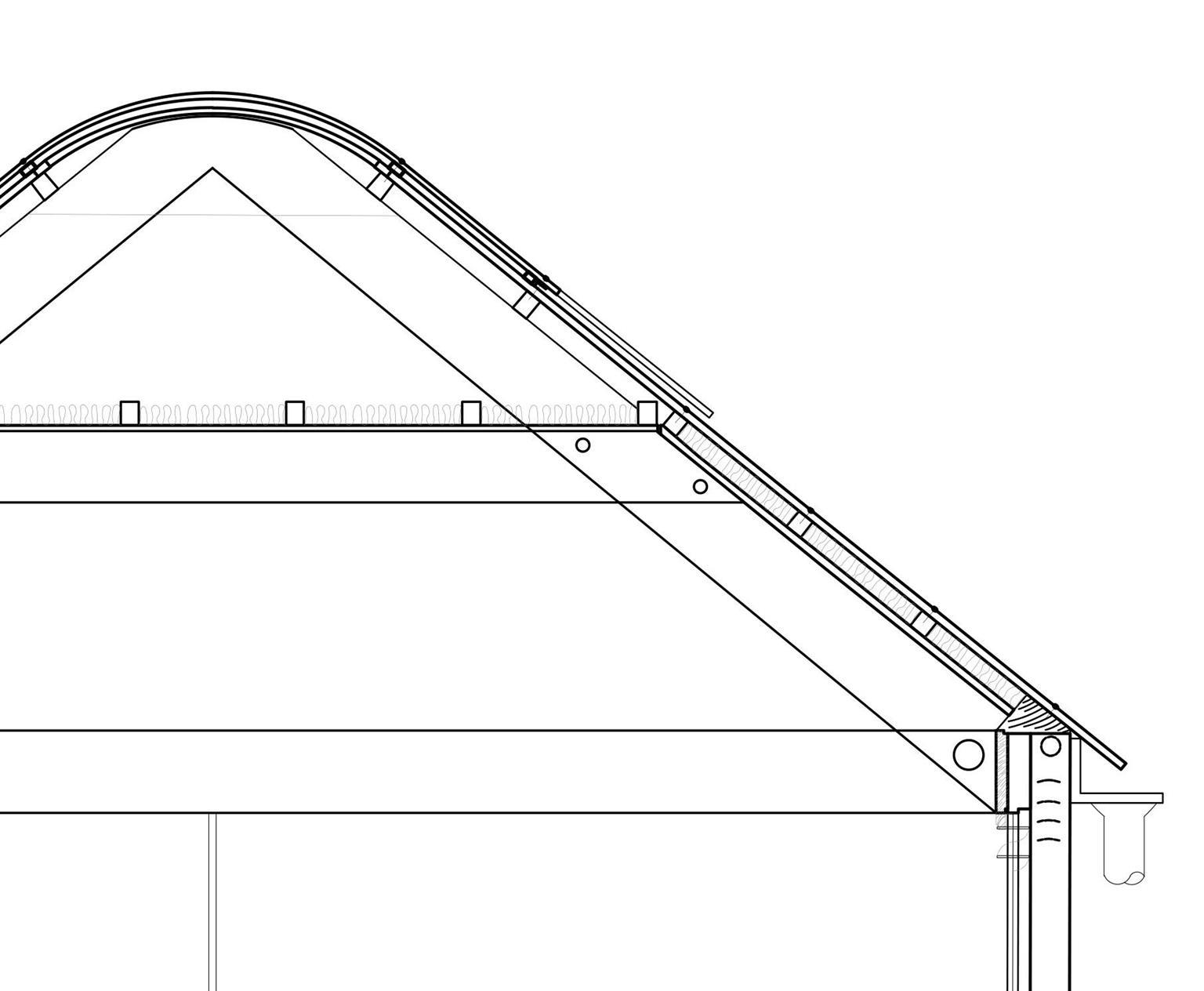

SECCIÓN CONSTRUCTIVA : CUBIERTA
CUMBRERA HILERA
La hilera es una pieza que recorre la línea de cumbrera y cumple dos funciones principales: facilita el apoyo de los pares en su extremo superior y conecta todos los pares a los muros hastiales para proporcionar estabilidad en la dirección longitudinal de la cubierta
CHAPA CORRUGADA ( PLANCHA DE ACERO ONDULADO)
CIELORRASO
BUÑA PARA VIDRIADO
Es la hendidura que separa el vidrio con el techo falso.
TIRANTES
Son las piezas horizontales que conectan los estribos de ambos faldones y se oponen al empuje horizontal que generan los pares
CONDUCTO DE VENTILACIÓN
LISTONES / VIGUETAS (7.6 cm x 5.1 cm)
Cumple la función de aislante térmico debido a que mantiene el calor dentro en días fríos , y fuera en días cálidos
PARES / VIGA (PINO OREGÓN 25.4 cm x 7.6 cm)
Los pares son las piezas que conforman cada uno de los faldones de la cubierta Reciben ese nombre porque los colocamos enfrentados dos a dos, como si de las patas de un compás se tratase FALSO TECHO
Cumple la función de cubierta. VIGA
LANA DE VIDRIO ( 7.5 cm) CANALETA
REFUERZO DE COMPRESIÓN (PINO OREGÓN)
Tubos de desagüe agrupados 2 a 2 en cada uno de los extremos del pasillo que cumplen la función de almacenar agua de lluvia
ESC 1:15
29

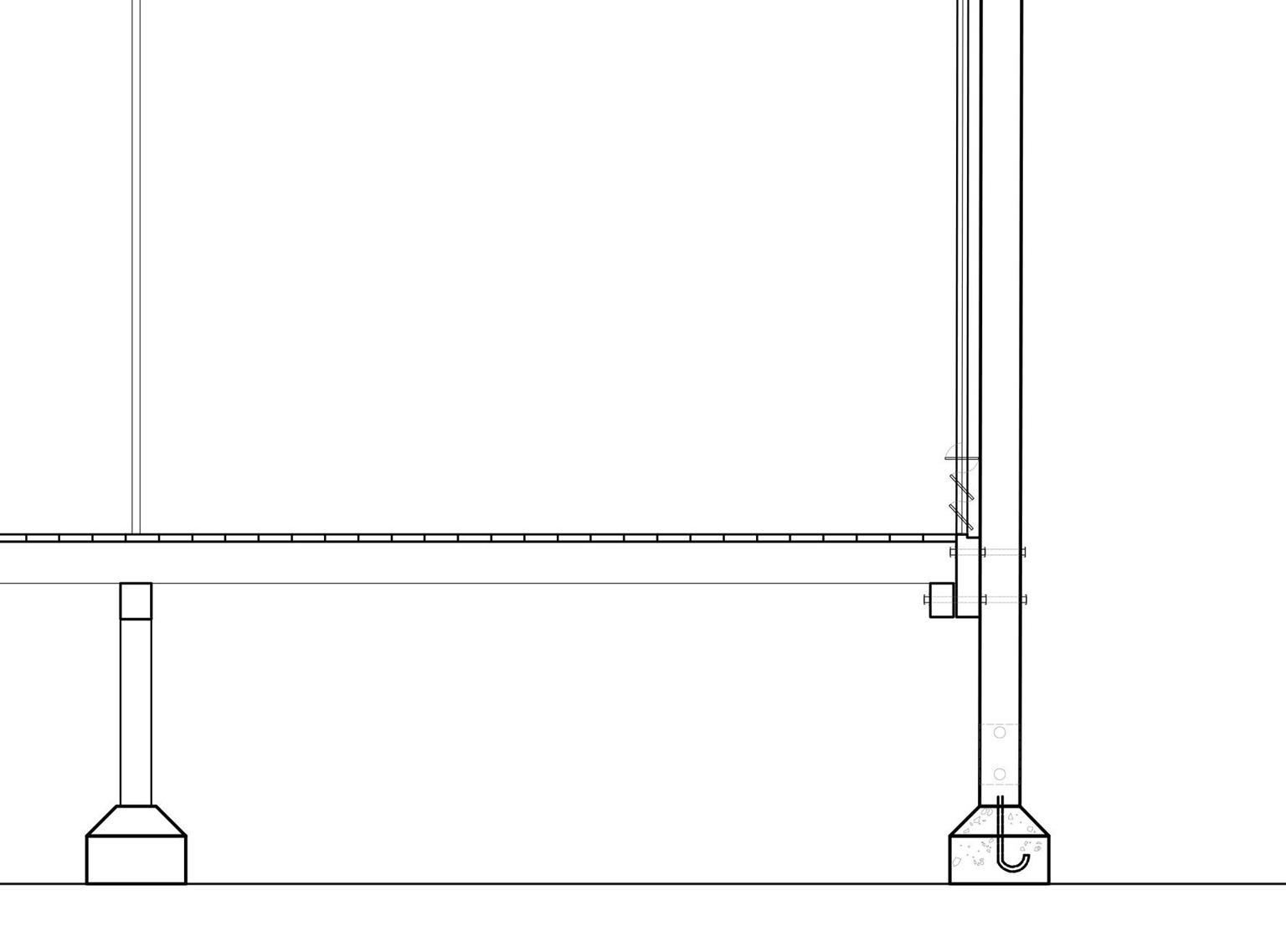

SECCIÓN CONSTRUCTIVA :
ESC 1:20
BULONES (tornillo o perno)
VIGA DE MADERA
REFUERZO DE (MADERA DURA 10.2 x 7.6 cm)
ZONA PARA TUBERÍA
LÁMINA IMPERMEABILIZANTE
ENTABLADO DE (MADERA 3 cm DE ESPESOR)
Cumple la función de aislante térmico debido a que mantiene el calor dentro en días fríos , y fuera en días cálidos.
PANEL DE MADERA (FRESNO)
LANA DE VIDRIO (5 cm) CÁMARA DE AIRE (10 cm)
PILAR (PINO DE OREGÓN)
VARILLA DE ACERO GALVANIZADO
SOPORTE DE ACERO GALVANIZADO DE (12.9 x 12.9 x 20.32) BULONES DE (1 cm)
VARILLA DE ACERO GALVANIZADO (3/8)
CONCRETO ARMADO
30
BIBLIOGRAFÍA:
Visita virtual. (2021, 22 octubre). Fundació Mies van der Rohe. https://miesbcn.com/es/el-pabellon/visitavirtual/ Zuleta, G. (2017, 14 septiembre). Clásicos de Arquitectura: El Pabellón Alemán / Mies Van der Rohe. ArchDaily Perú. https://www.archdaily.pe/pe/02-69314/clasicos-de-arquitectura-el-pabellon-aleman-mies-van-der-rohe
Casa en Muuratsalo - Ficha, Fotos y Planos. (2020, 9 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-enmuuratsalo/ Casa en Muuratsalo - Ficha, Fotos y Planos. (2020, 9 octubre). WikiArquitectura. https://es.wikiarquitectura.com/edificio/casa-enmuuratsalo/
CASA MARIE SHORT, GLENN MURCUTT (2010) Escuela Tecnica Superior de Arquitectura de Valles. http://www.etsav.upc.edu/assignatures/ega04/09_QDP_10/files/EGA4_2010_SPRING_E2.pdf
Recuperado de Weather Spark. (s. f.). El clima en Kempsey. https://es.weatherspark.com/y/144609/Clima-promedio-en-Kempsey-Australia-durante-todo-el-a%C3%B1o
Sunpath 3d (1.2). (2022). [Software de ordenador]. Bitbucket. https://drajmarsh.bitbucket.io/sunpath3d.html
31
CONSIDERACIONES FINALES
del estudiante sobre su proceso de aprendizaje
Al terminar esta asignatura considero que aprendí bastantes conceptos de edificación en la arquitectura que antes desconocía. En cada practica analizamos una edificación, estas tenían especificaciones bastante interesantes relacionadas a los temas estudiados en clase, de esta manera poníamos en practica la teoría enseñada por el arquitecto.
En la primera práctica analizamos el pabellón de Barcelona, en este ejercicio aprendí la importancia del uso de materiales para la construcción de una edificación y como estos se relacionan con la estructura.
En la segunda práctica analizamos la casa experimental de Alvar Alto, en este ejercicio aprendí que una casa aparentemente sencilla puede tener sistemas de construcción y organización realmente preocupados por el entorno y bienestar del individuo.
En la tercera práctica analizamos la casa Gerassi, en este ejercicio aprendí sobre los elementos prefabricados, en este caso estudie la estructura prefabricada de la casa, su composición es bastante interesante.
En la cuarta práctica analizamos la casa Marie Short, en este ejercicio aprendí que es muy importante diseñar una vivienda teniendo muy en cuenta el bienestar y comodidad de habitante.
