YUYACHKANI
: (HABITAR EL PATRIMONIO A PARTIR DE REPENSAR EL ESPACIO ESCÉNICO)
CENTRO DE INVESTIGACIÓN Y PRODUCCIÓN ESCENOGRÁFICA
FACULTAD
DE
-
10
–
Desde los documentos de arquitectura
ARQUTECTURA Y URBANISMO PFC
TALLER
LLONA
SÁNCHEZ- ALVARADO
HABITAR LA CASONA

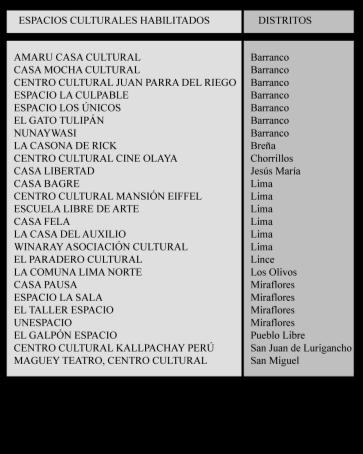

Casonas Republicanas habilitadas como equipamientos culturales

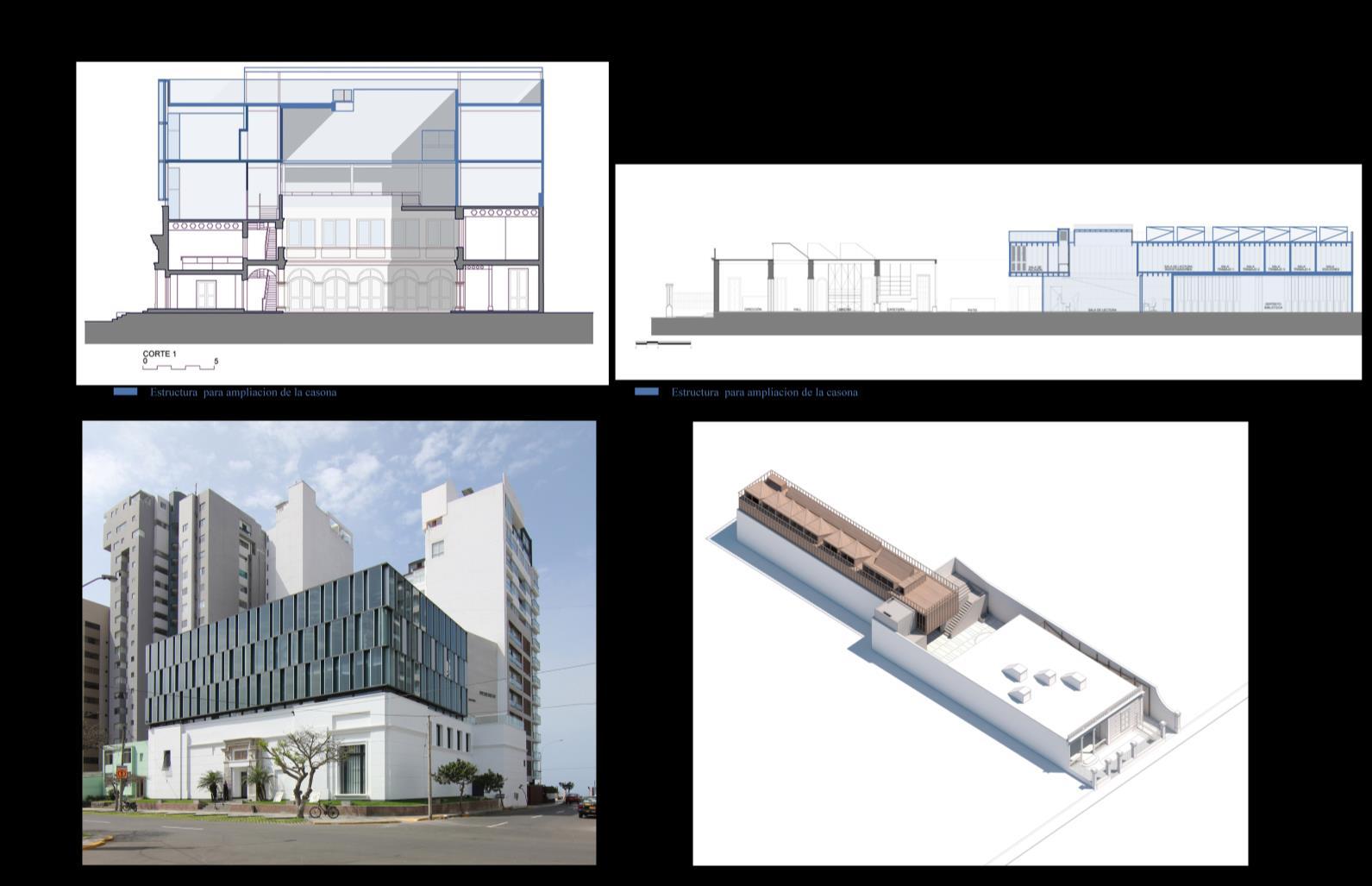

AMPLIAR LA CASONA
Casonas que fueron ampliadas a través de estructuras insertadas sobre el patrimonio arquitectónico.
YUYACHKANI
“El concepto de teatro popular es inseparable al de la colectividad,(...) va a ser reflejo de su problemática, medio, forma de vida, inquietudes e intereses.”
(Thumala, 1972)
colectivo
http://archive.hemisphericinstitute.org/hemi/es/hidvl-interviews/itemlist/category/52-yuya-works
Fuente de fotografías Trabajos escénicos del
teatral
PATIO DE INGRESO
ARCHIVO
CASA CULTURAL TALLERES INTERNOS
TALLER DE MUSICA
SALA TEATRAL TALLER DE MASCARAS
COCINACOMEDOR
SERVICIO DE ARTISTAS
BIBLIOTECA

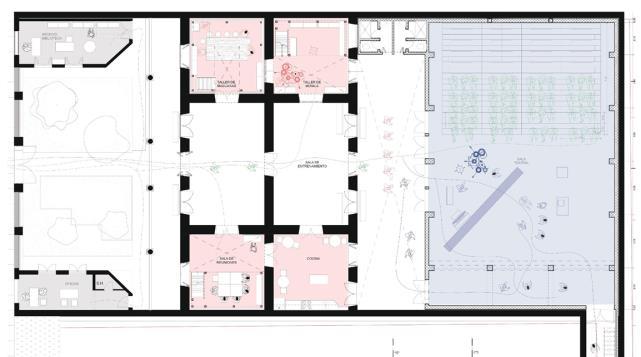

PROYECTO 1987

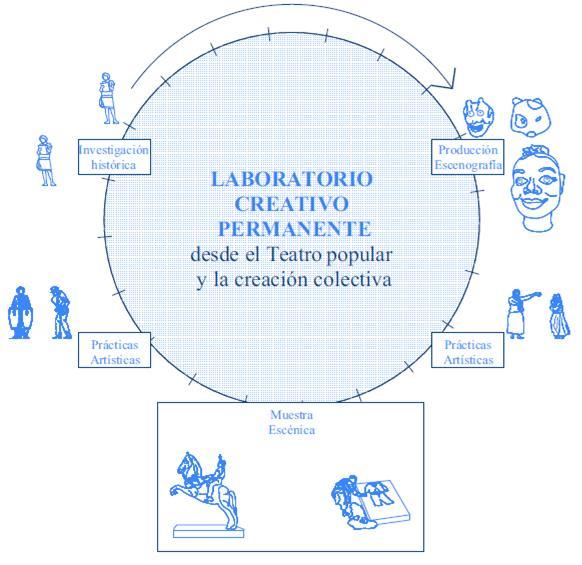

DISPOSICIÓN DEL PROGRAMA SEGÚN CICLO DE PRODUCCIÓN ESCENOGRÁFICA
La distribucióndel programa prosigue el ciclo de producción escenográfica:
1. Integración con el Público
2. Talleresde producción escenográfica (investigación + producción)
3. MuestraEscenográfica Teatral
ESTRUCTURA EXENTA SOBRE ESTRUCTURA PATRIMONIAL
La inserción de estructurasexentas sobre la casona republicana patrimonialpara maximizar el uso del espacio respetandosu configuración arquitectónica.
CAJA ESCÉNICA VERSATILIDAD DEL ESPACIO
La disposición de la Sala Teatral como una caja escénica permite el manejo del espacio de acuerdo al las muestrasescénicas a representar
ESTRATEGIAS
1 2 3
EL PROYECTO HOY
ESTRUCTURA
EXENTA EN ESTRUCTURA PATRIMONIAL

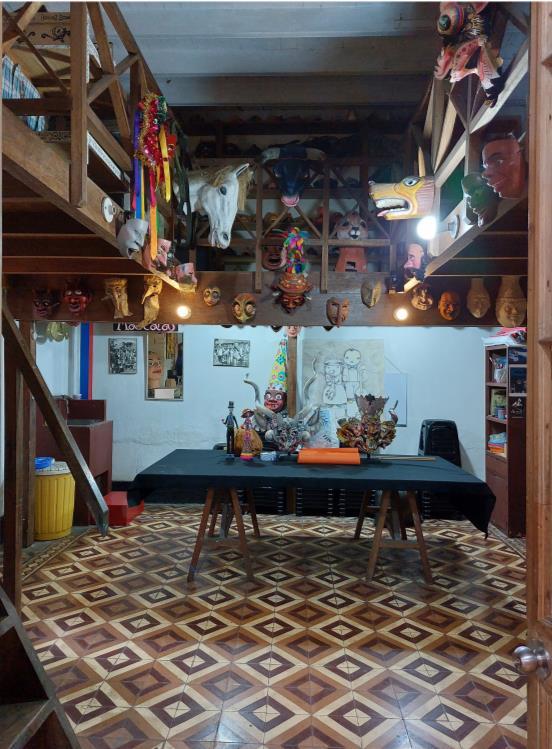

Taller de Máscaras
CAJA ESCÉNICA TEATRAL: Inserción de estructuras

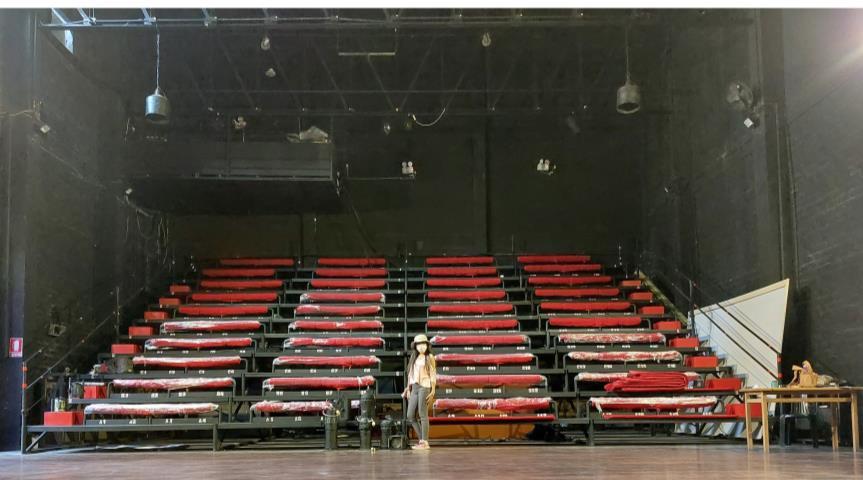

Sala Teatral EL PROYECTO HOY
Fuente: Fotografía propia
VERSATILIDAD DEL ESPACIO ESCÉNICO EL PROYECTO HOY
EL PROYECTO HOY
NECESIDAD DE EXTENDER EL ESPACIO ESCÉNICO
Necesidad de convertir la casona en un centro cultural de múltiples espacios escénicos:
EL PROYECTO HOY
FACHADAS

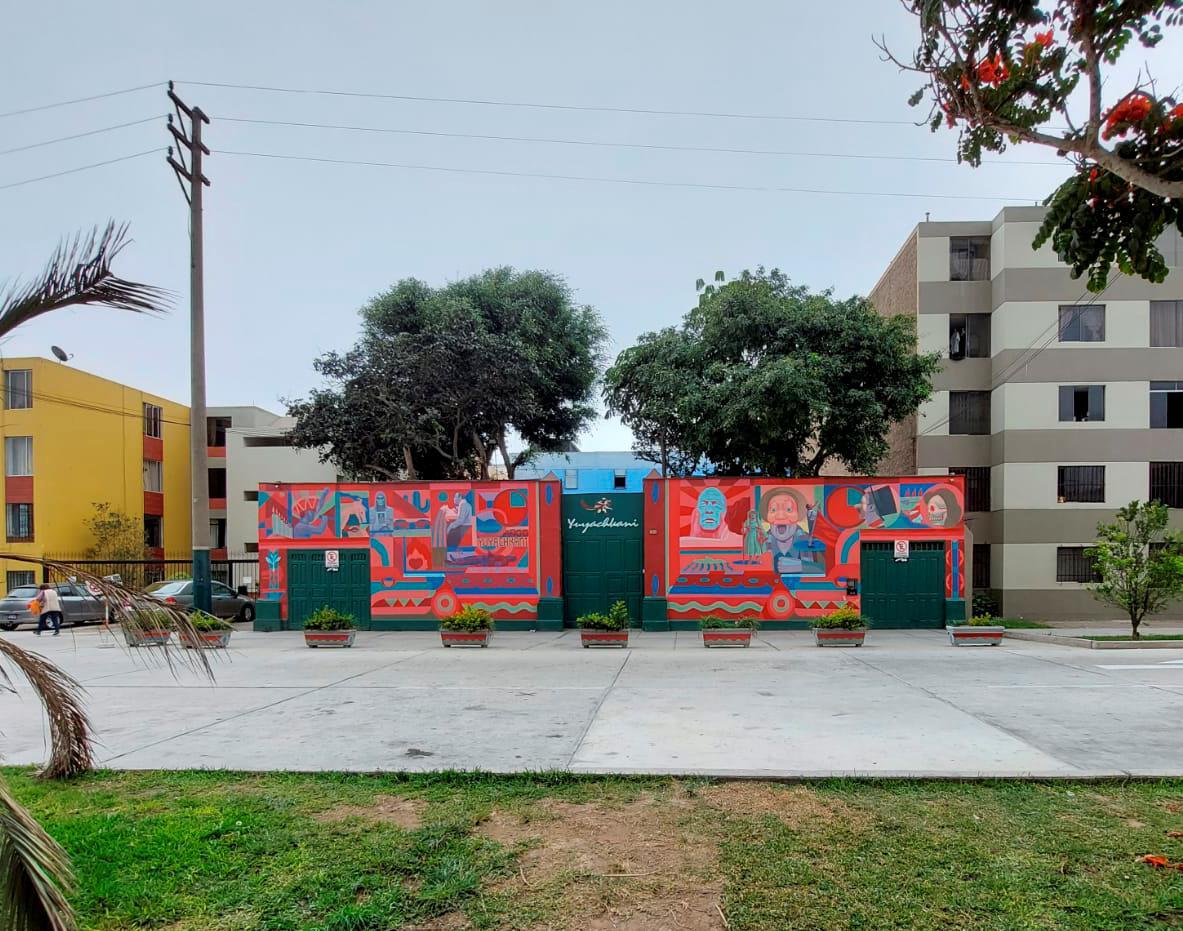

Fachada exterior
Cerramiento hacia la calle

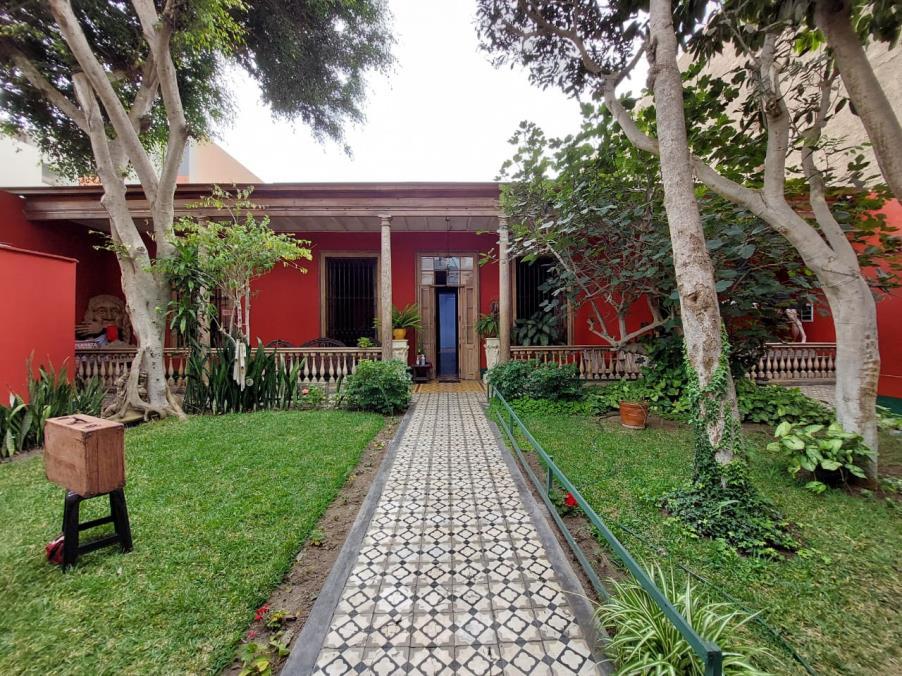

Patio de ingreso+ Fachada de la Casona republicana Uso ornamental y estético como jardín de ingreso
Fuente: Fotografía propia
Fuente: Fotografía propia
LÍNEA DEL TIEMPO:
EXTENDIENDO EL CICLO DE VIDA DE LA CASONA
1910 ( S.XIX)
Casona Republicana + Rancho trasero
1987 (S.XX)
Proyecto de ampliación Casa Cultural Yuyachkani
Uso como casona vacacional Uso del patio posterior como cabaleriza.
Instalación de estructurasexentassobre la Casona republicana patrimonial.
2022 (S. XXI)
Proyecto de ampliación Centro Cultural Yuyachkani
Estructuraexenta sobre Casona Republicana para ampliar el Centro Cultural como un laboratorio de producción escenográfica y muestra escénica
Casa Cultural Yuyachkani como un Centro de producción e investigación activo Sigue el proceso de producción escenográfica se busca amplificar y adaptar los espacios de trabajo de acuerdo a las necesidades del proceso de producción escenográfica.
INGRESO ARTISTAS
CENTRO CULTURAL PATIO DE INTEGRACIÓN
PROYECTO TEATRO VERTICAL
PROYECTO
IMPACTO

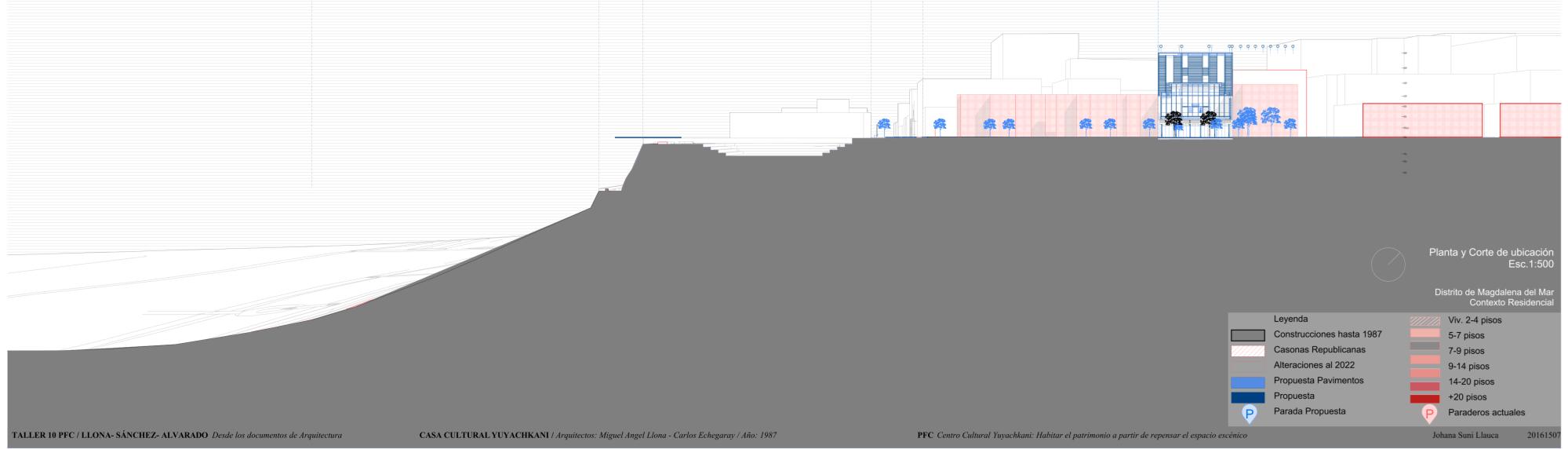

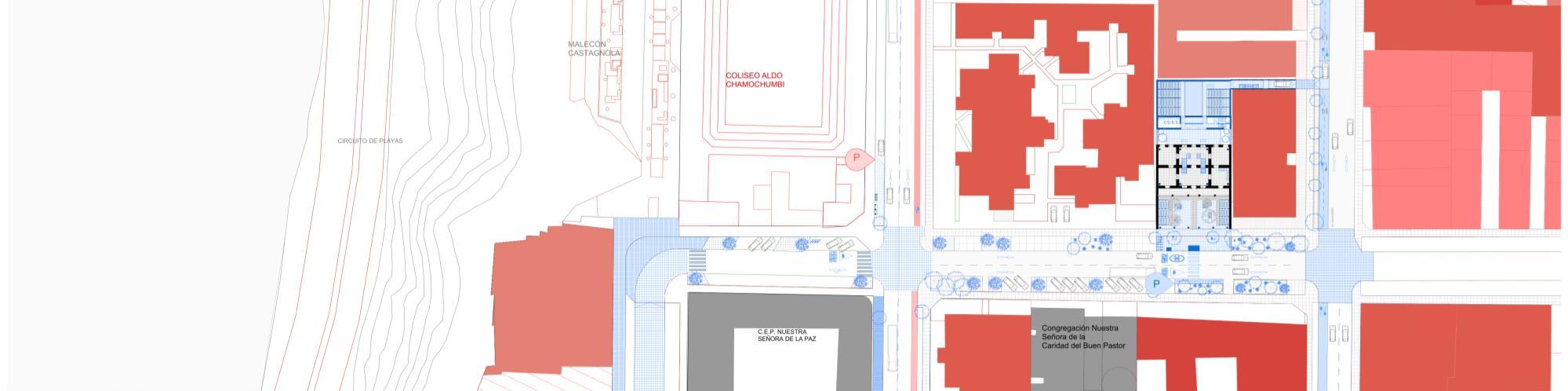

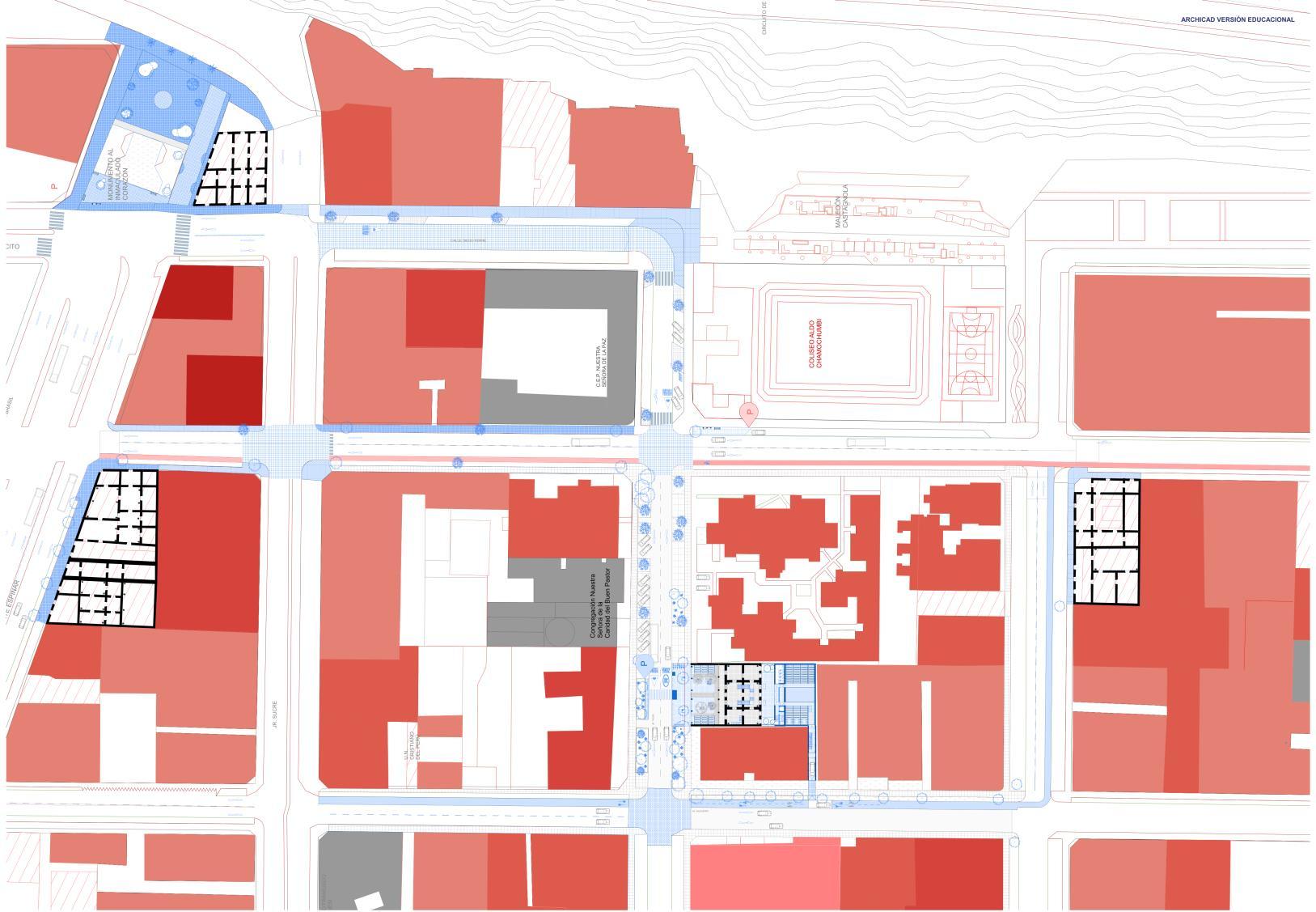

Impacto del Proyecto en el entorno, relacion con el Territorio
CENTRO CULTURAL YUYACHKANI
INSERCIÓN ESTRUCTURA EXENTA:
Habilitar la arquitectura patrimonial bajo el carácter cultural- artístico-escénico
EXTENSIÓN ESPACIO PERFORMATIVO:
Reinterpretar el Centro Cultural como conectividad del espacio escénico
TEATRO VERTICAL VERSÁTIL
Permitir distintas variables de configuración de las salas escénicas
La inserción de estructurasexentas sobre la casona republicana patrimonialpara maximizar el uso del espacio respetandosu configuración arquitectónica.
Permitirla extensiónde la actividad y muestra escénica a lo largo del lote y permitiendo la extensión del espacio performativo hasta la calle
La disposición de la Sala Teatral (Caja Negra) y la Sala de Ensayo Abierto /Caja Blanca) como cajas escénicas experimentalesque permitan distintas configuraciones de acuerdo a las muestrasescénicas a representar
ESTRATEGIAS

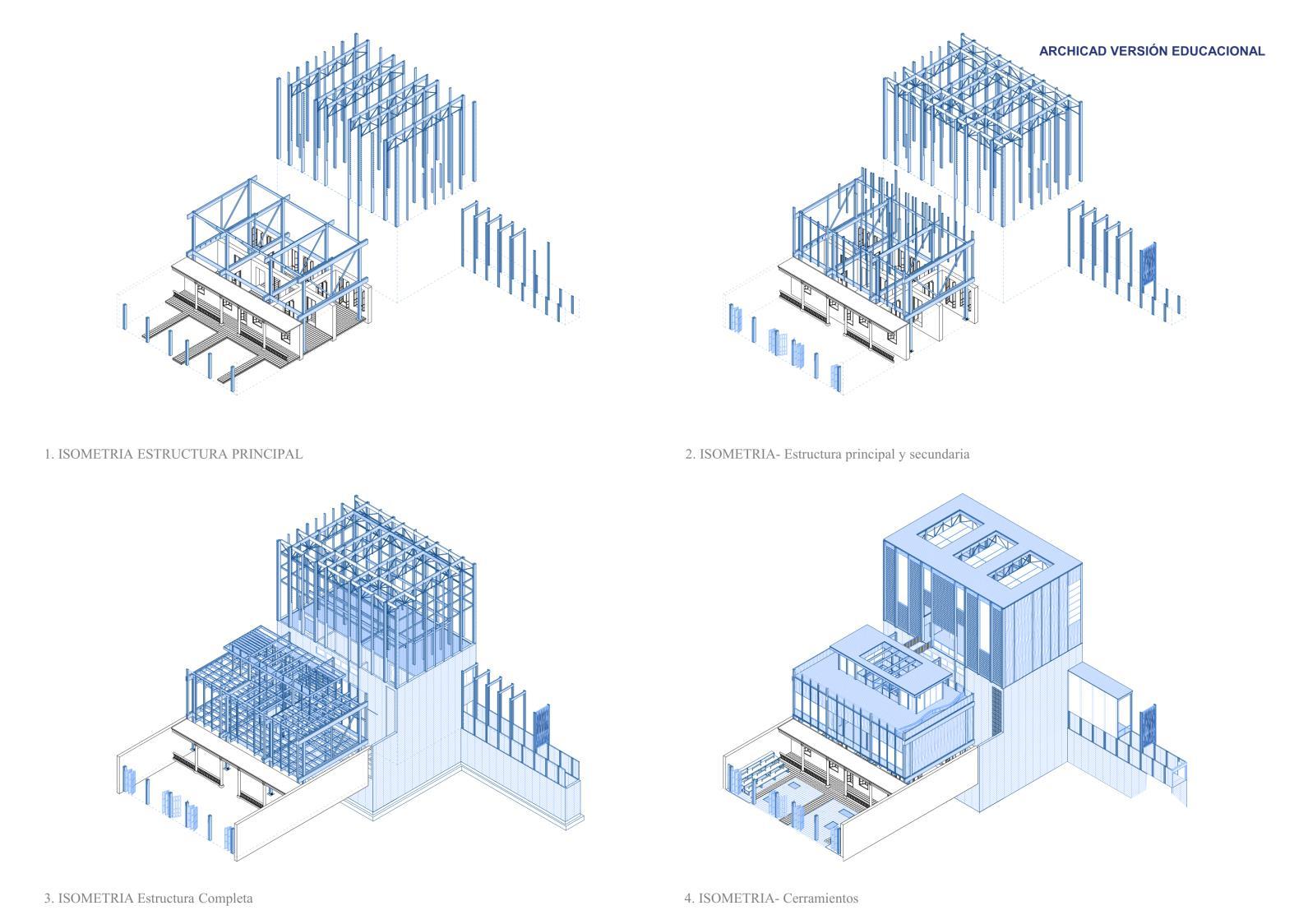

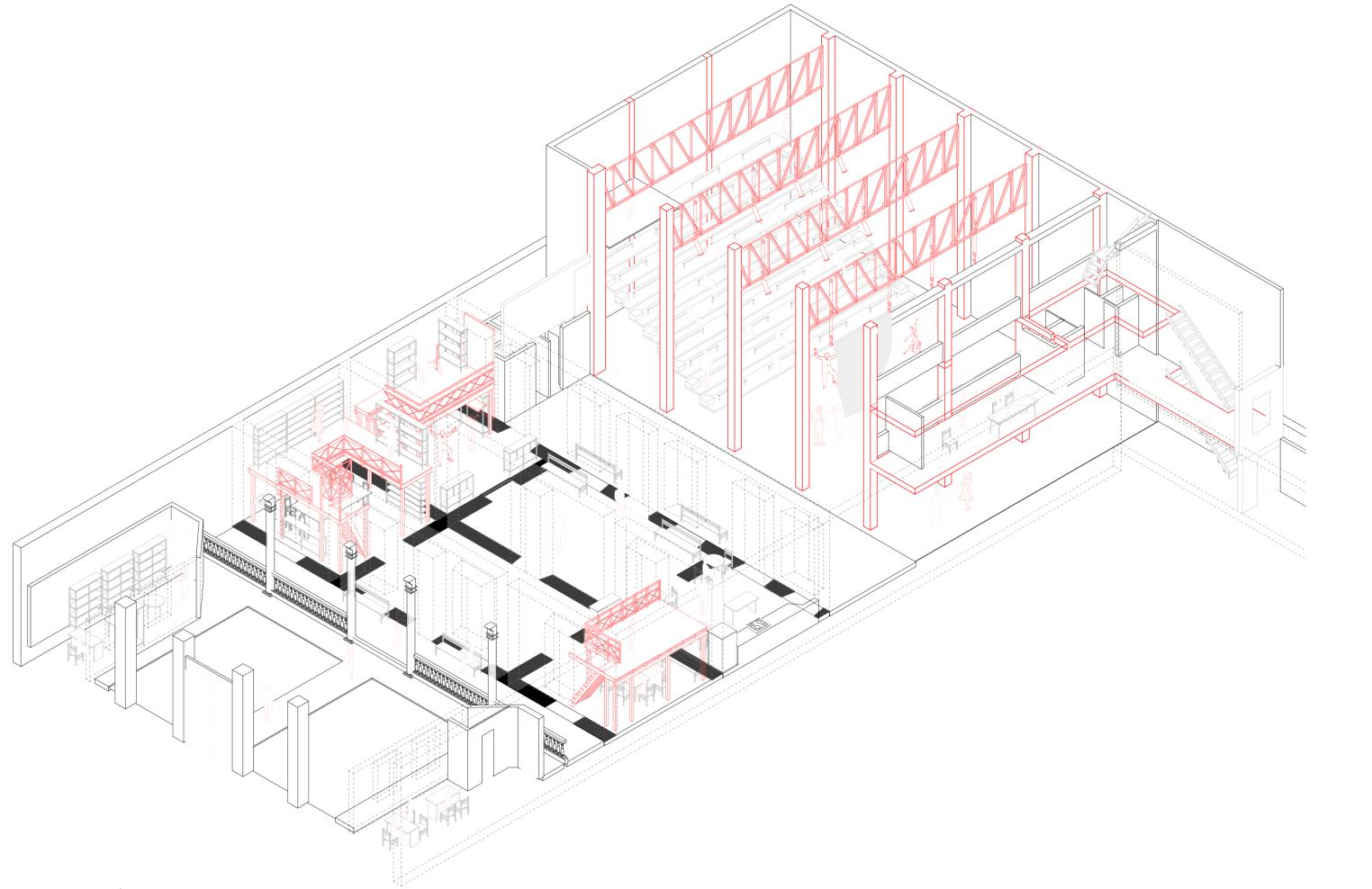

ESTRUCTURA EXENTA:
Estructuraprincipal

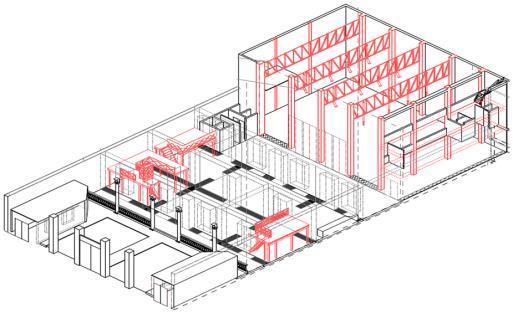

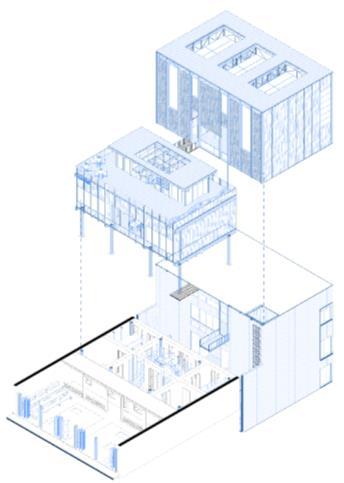

Proceso Constructivo

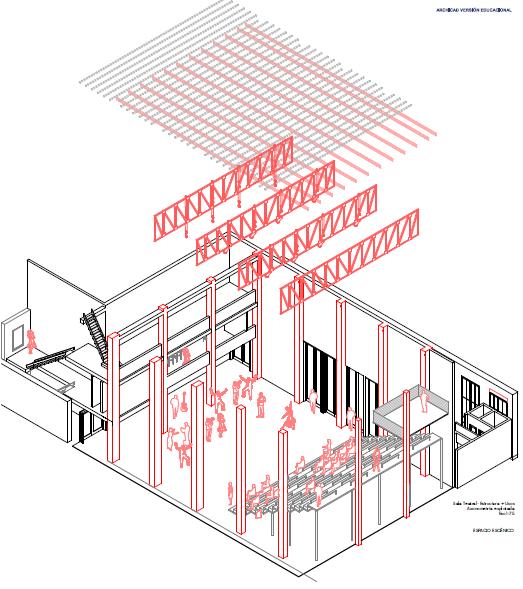

Proceso de Inserción de la Estructura exenta de madera sobre la casona y la Caja Negra
Estructurasecundaria

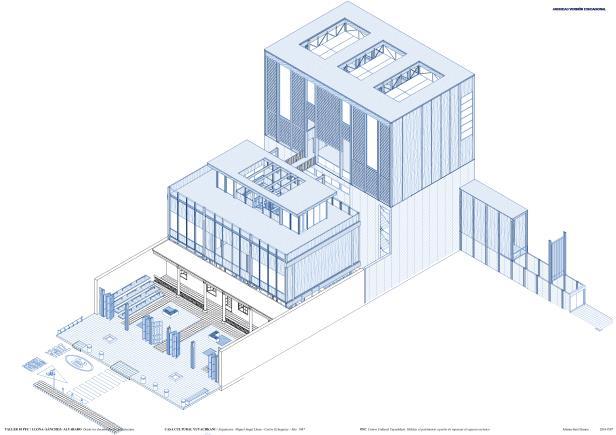

Estructuracompleta
Cerramientos-Proyecto completo
Corte Longitudinal

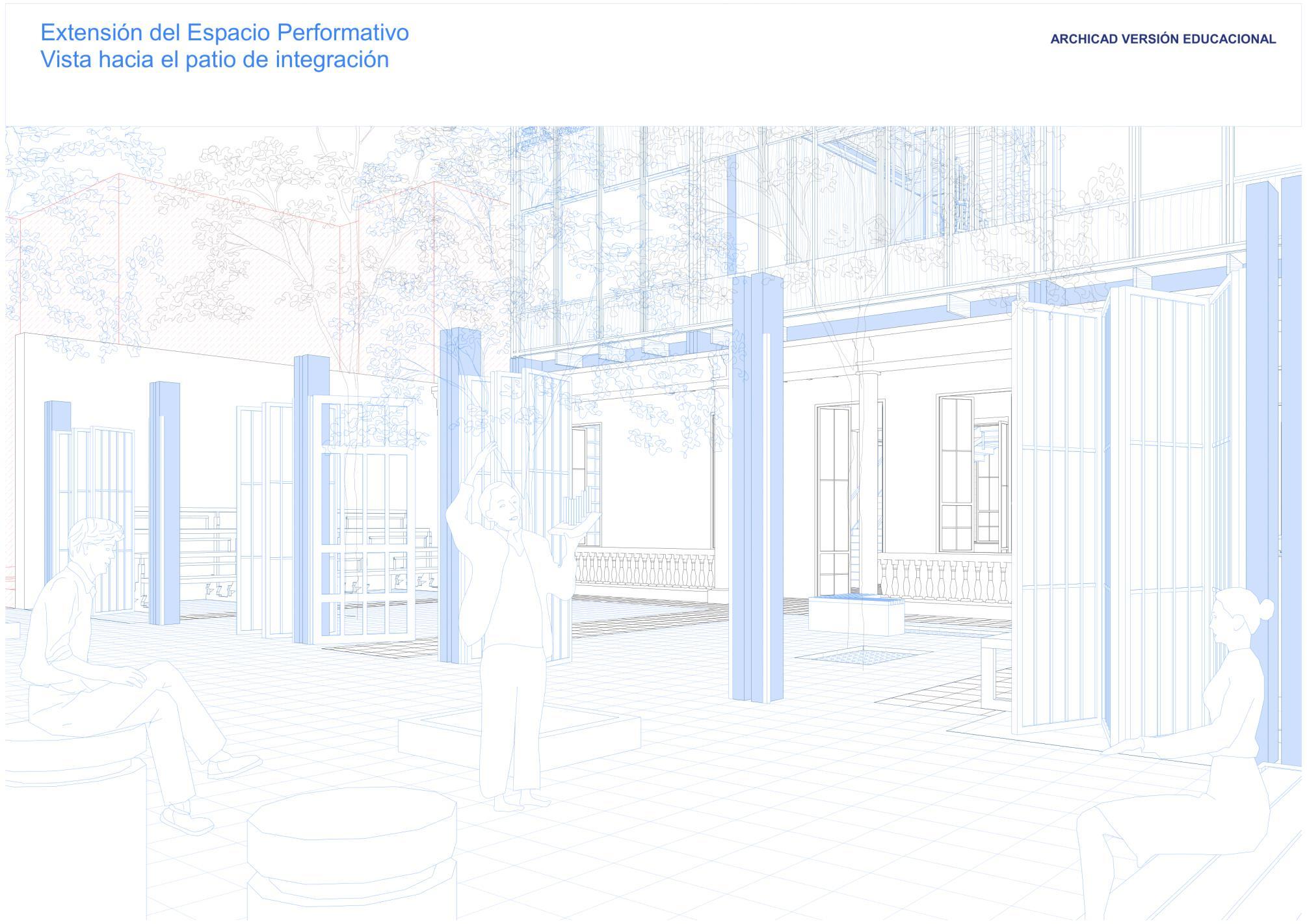

Extender la actividad escénica a partir de repensar los espacios para prácticas artísticas.
Extensión de espacio performativo hacia la calle
Patio de integración colectiva
PROYECTO
Teatro Vertical
Centro Cultural

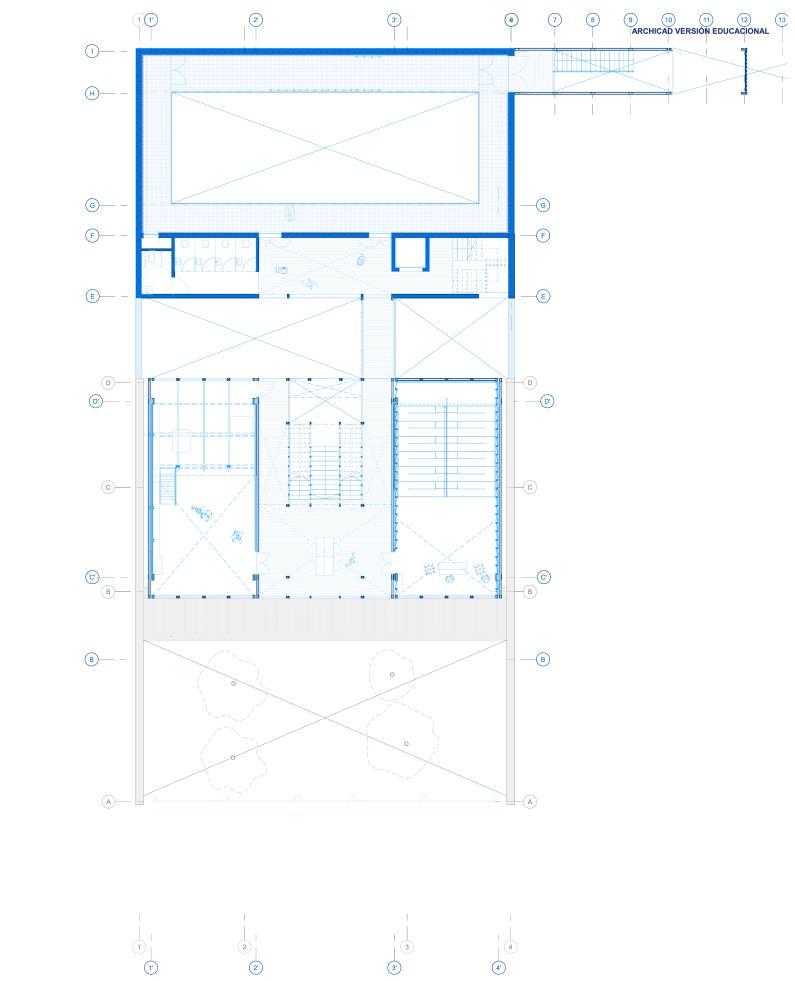

PROGRAMA

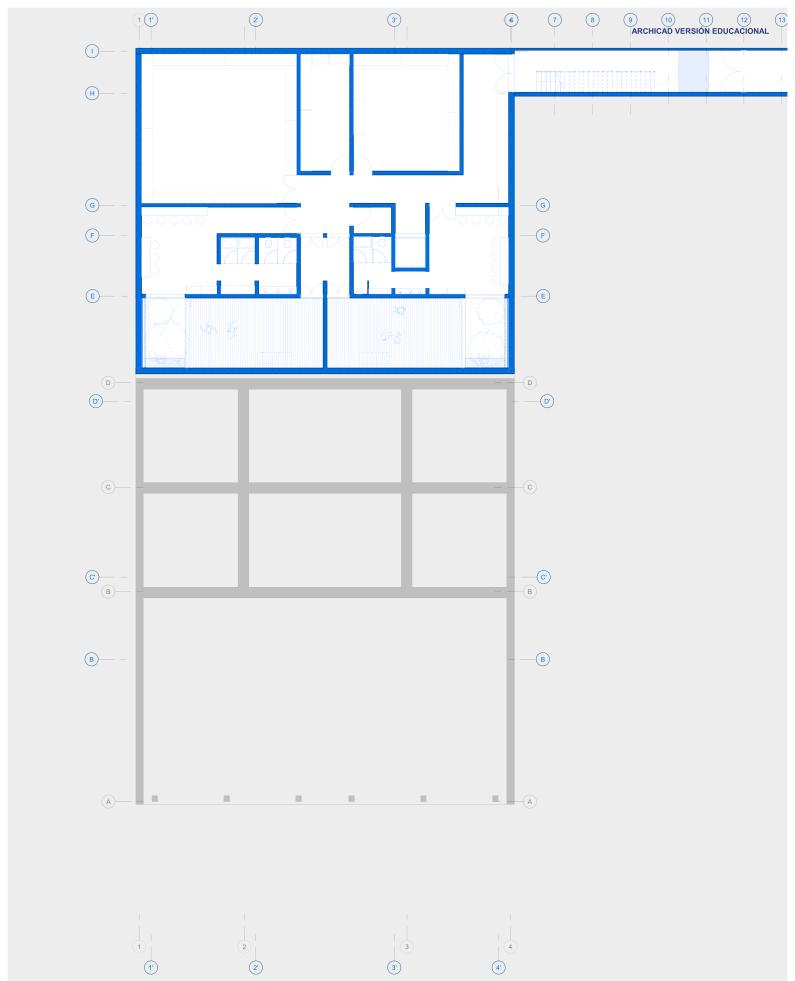

Planta Sótano (4.50)
Planta Primer Nivel (0.00)
Preparación de artistas previo a escena + Almacenamiento
Depósitos y almacenes
Camerinos
Salas de Entrena miento
Caja Negra Foyer
Centro Cultural
Patio performatuvo
PREPARACIÓNARTISTAS

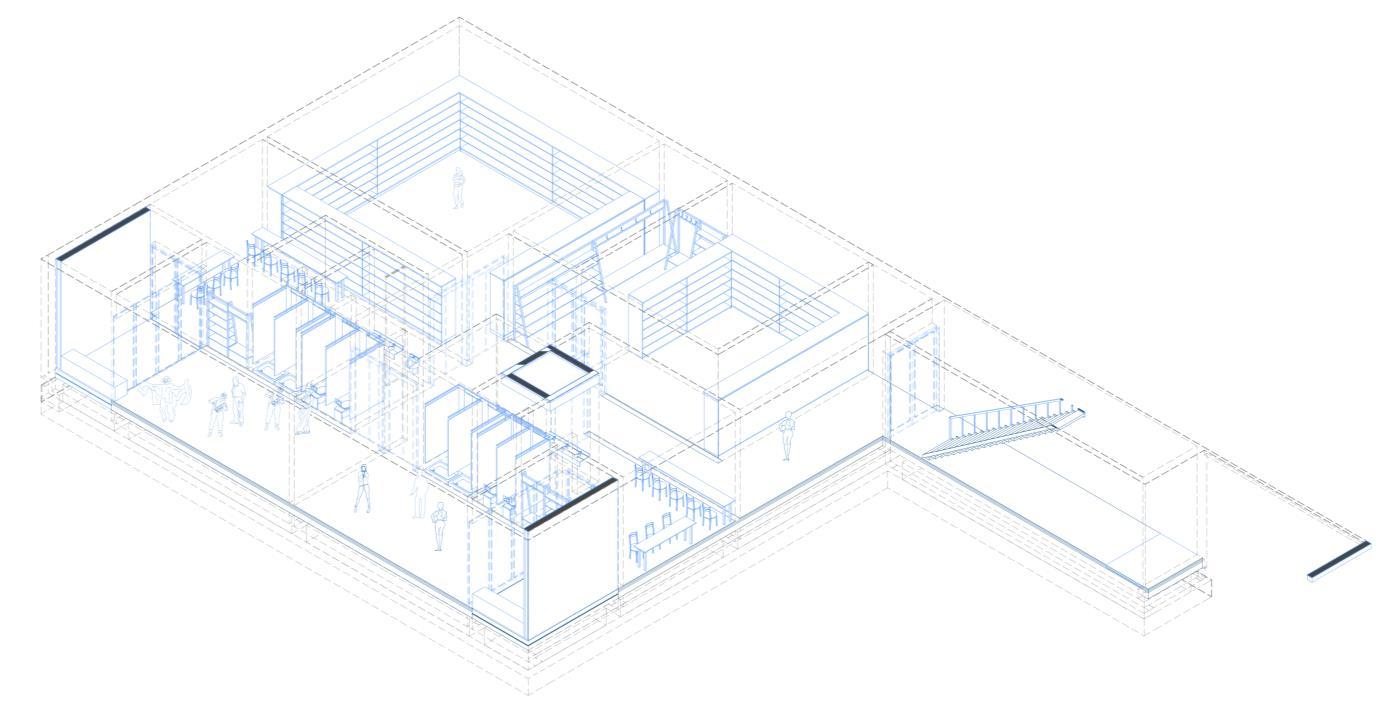

PISO -1: Preparación + Almacén
Almacenes
Salas de entrenamiento
Ingreso de los artistas al sótano de preparación
PROGRAMA
PROGRAMA
Caja Negra

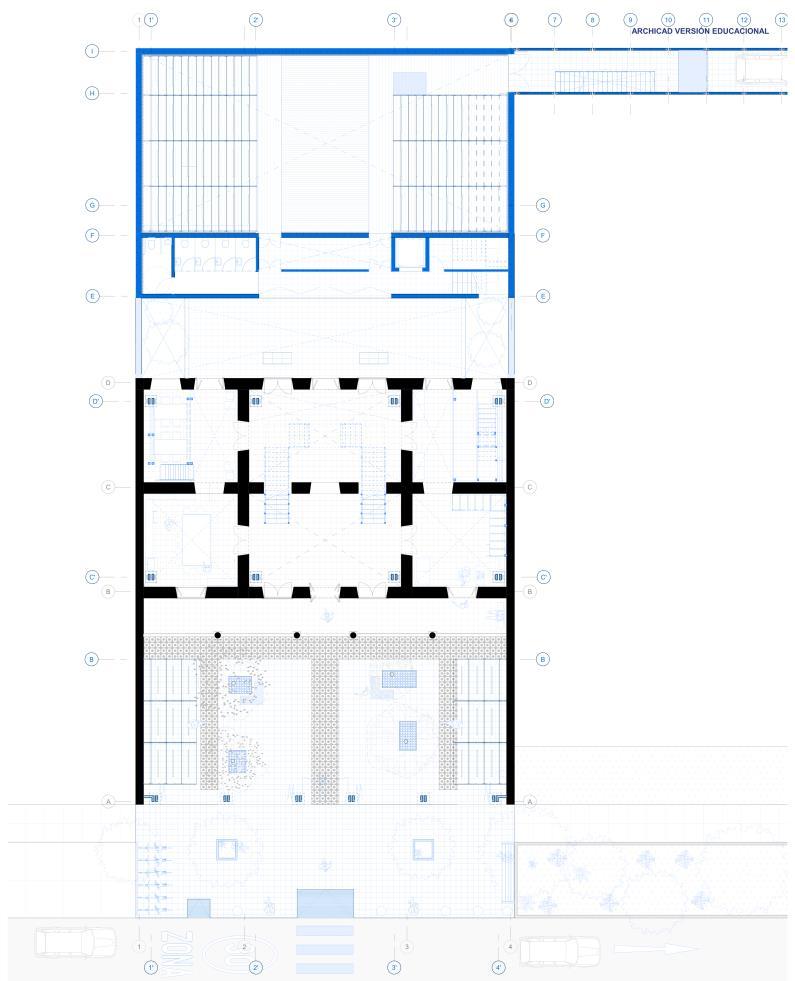

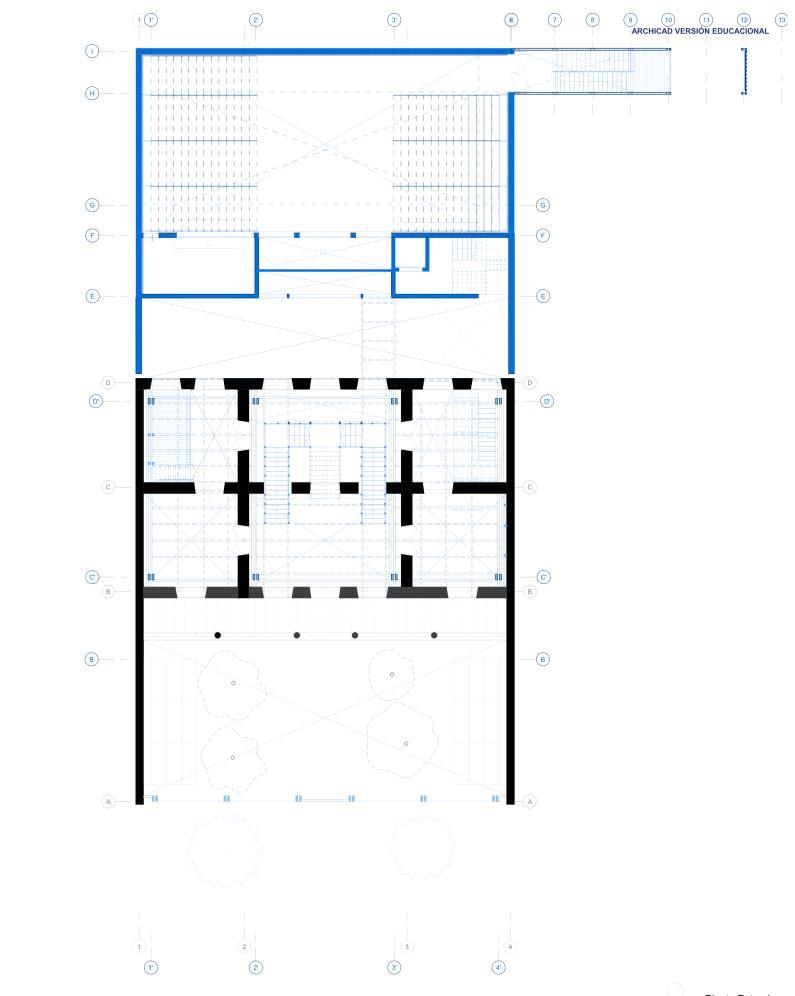

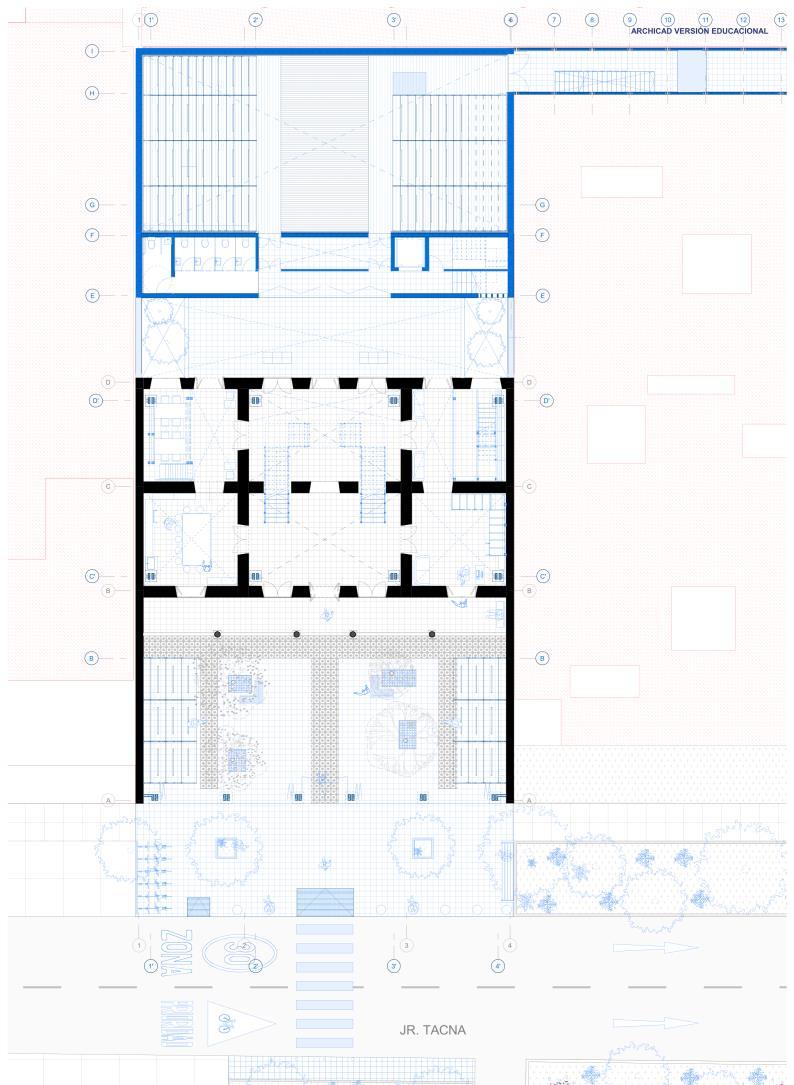

Planta Piso 1 (0.00)
Entrepiso (+ 2.55)
Talleres artísticos +
Sala Teatral (Zona de Artistas)
Servicios
Patio – Foyer
Centro Cultural
Loggia
Patio de Integración colectiva
Cuarto de Control

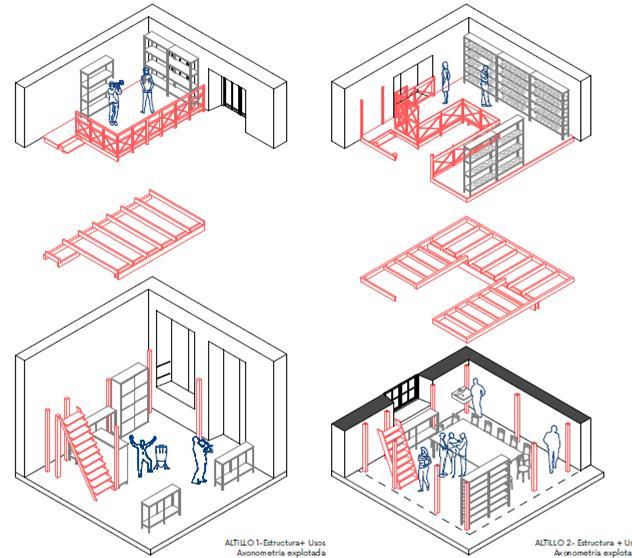

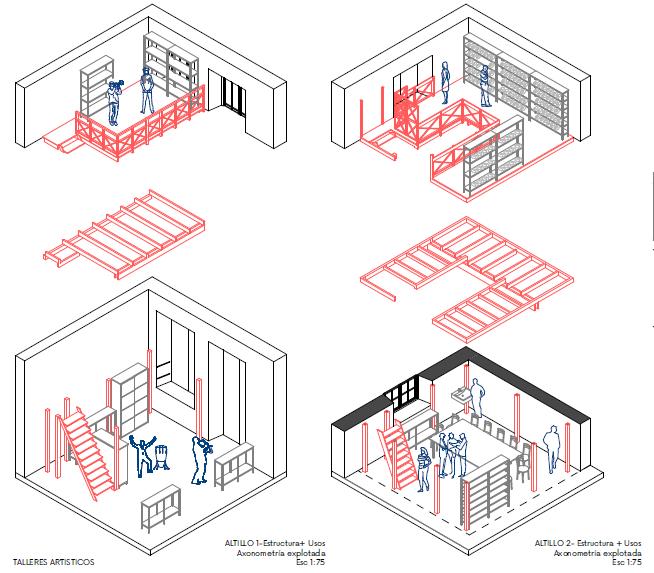

Altillos para almacenaje
Caja Negra
PROGRAMA
PRACTICASESCÉNICAS

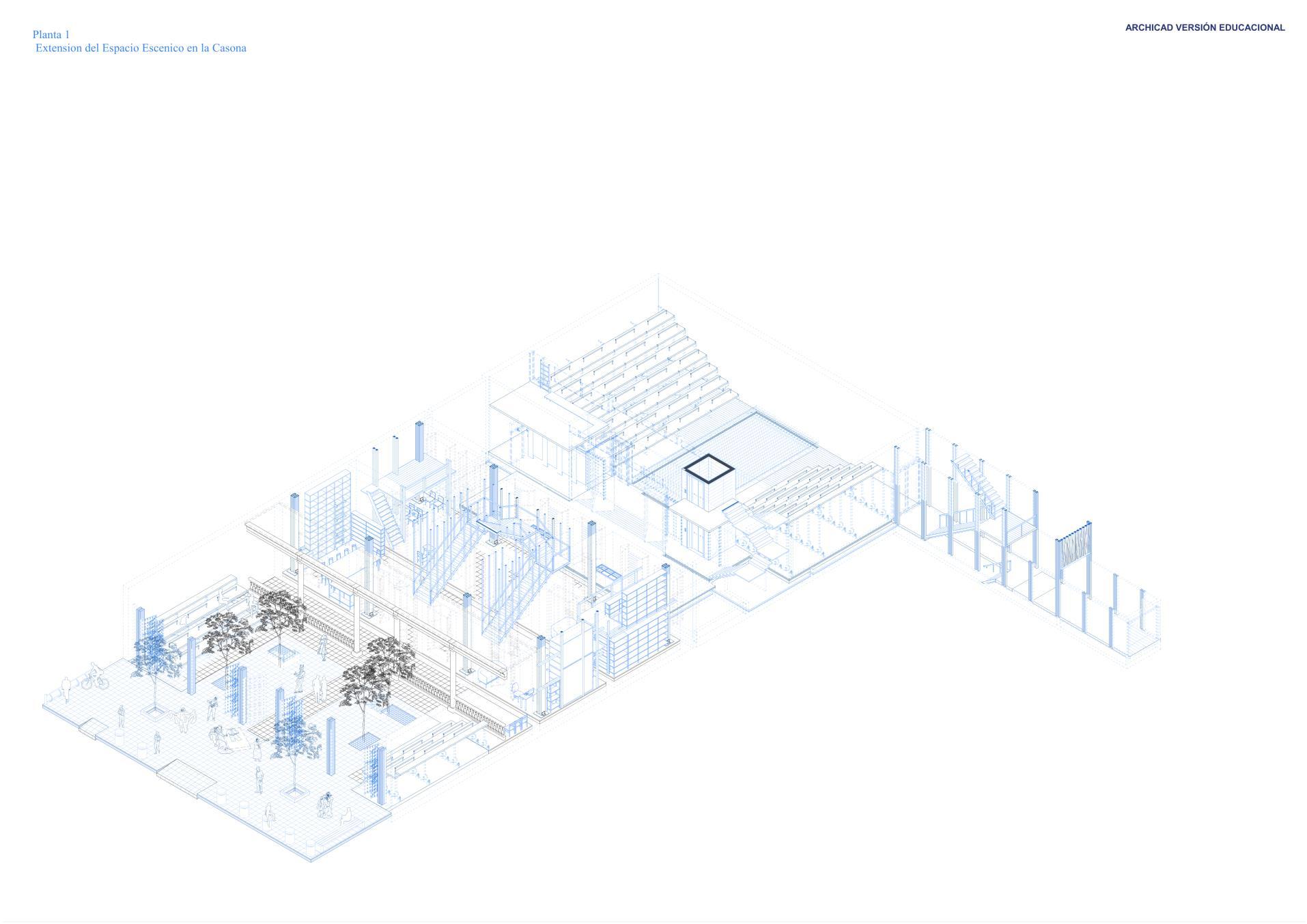

PISO 1: Extender el espacio escénico a lo largo de la casona
Caja Negra: Sala Teatral
Patio de integración
Columnas dobles sobre la casona + escalera escultórica
Ingreso de los artistas
PROGRAMA
Planta Piso 2 (+5.65)
Piso 3 (+8.35)
Talleres artísticos + Sala Teatral (Zona de Artistas)
Talleres artísticos Sala Técnica Altillos de talleres Sala Técnica Servicios
Deposito técnico
TALLERES + PALCO
PISO 2: Crear/ producir + observar
Servicios
Palco para artistas
Ingreso de artistas a nivel superior previo y durante escena
Talleres de producción Escenográfica
PROGRAMA
PROGRAMA
Caja Blanca

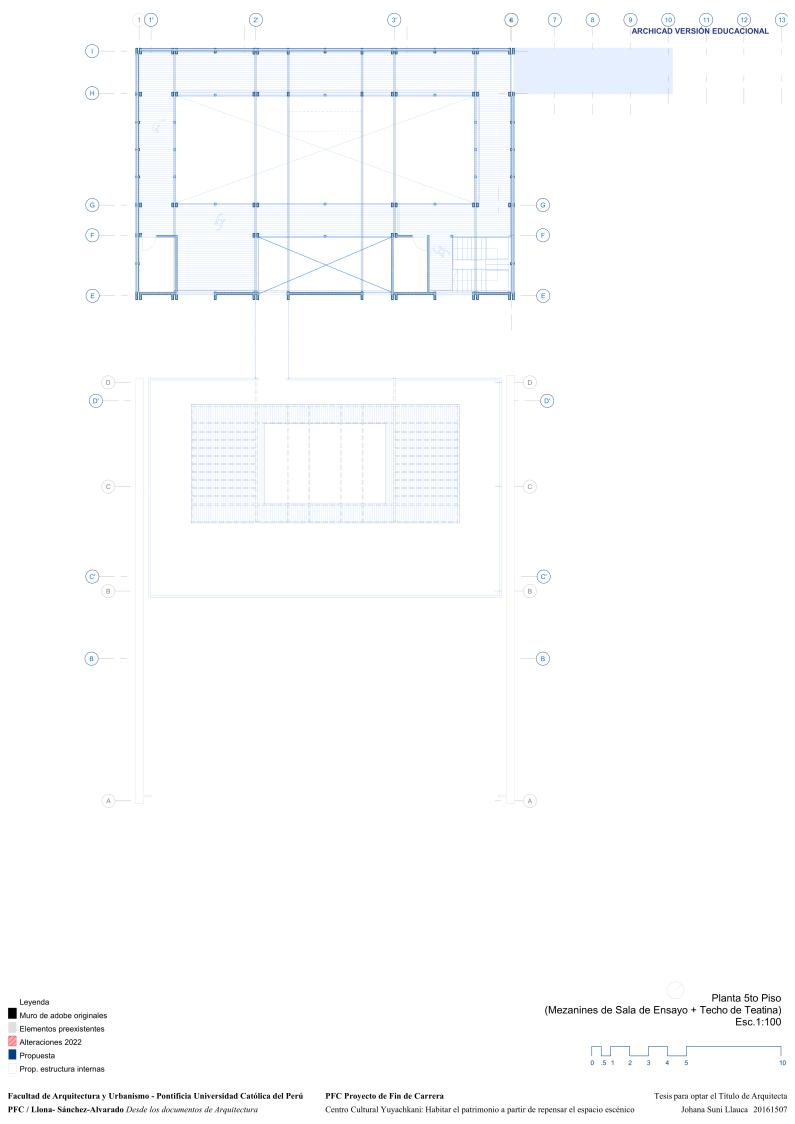

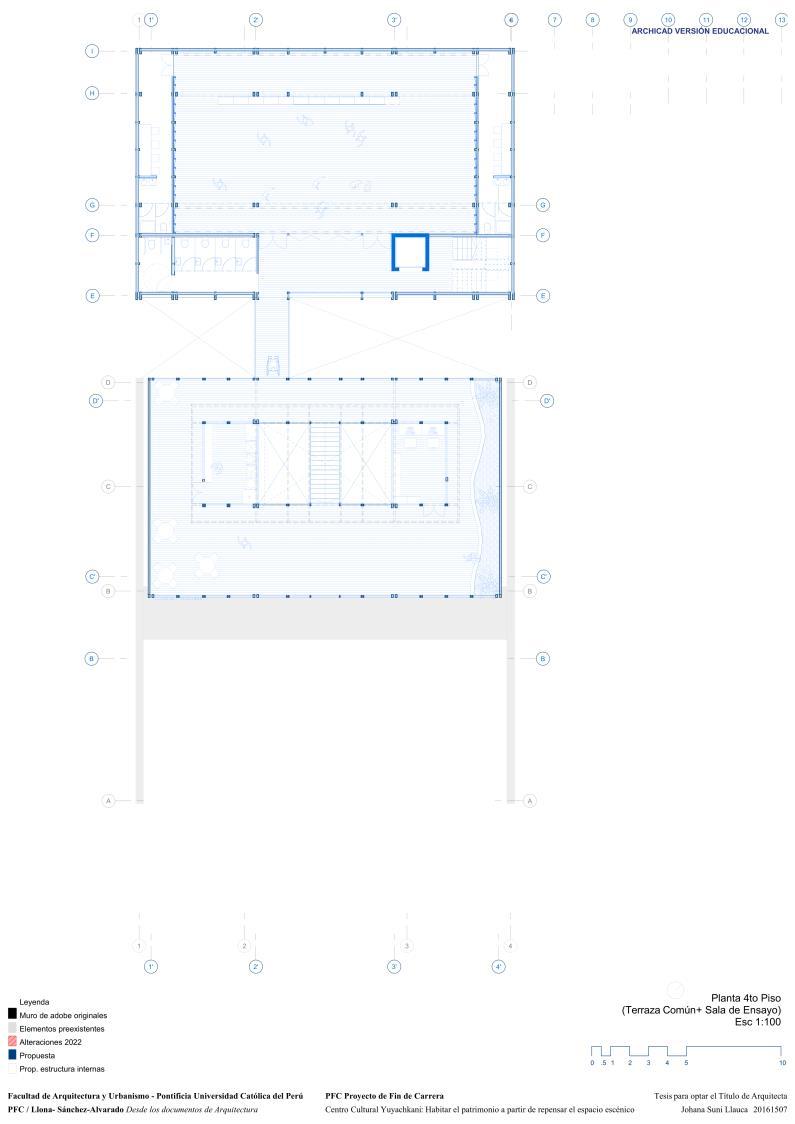

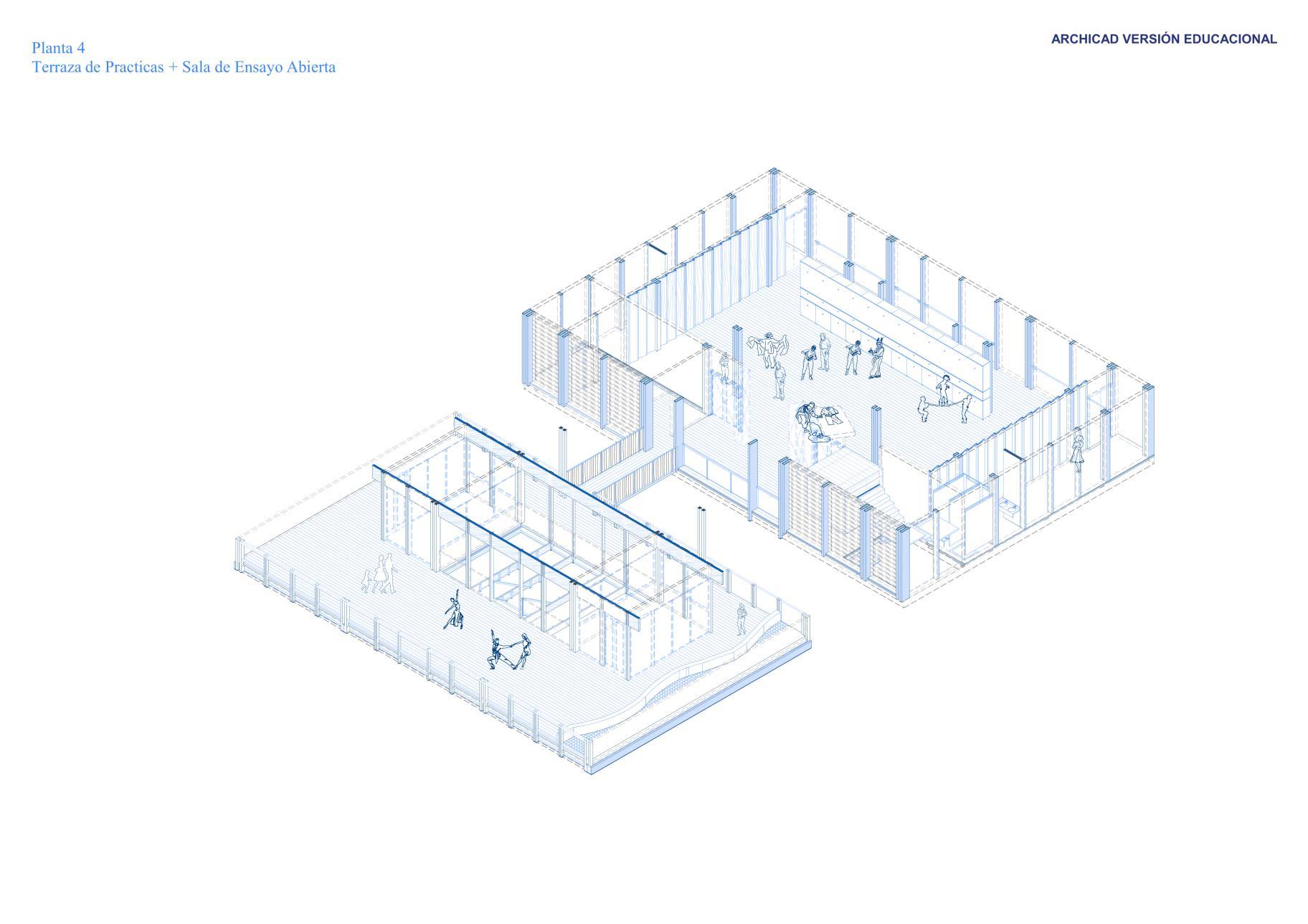

Planta Piso 4 (+11.10)
Piso 5 (+14.65)
Terraza de encuentro colectivo+
Sala de Ensayo
Abierta (Caja Blanca)
Deposito técnico
Terraza
Camerinos
PRACTICAS ESCÉNICAS
PISO 4: Estar+ Ensayar/ Participar
Camerinos
Ambientes de servicio abiertos al publico
Jardín seco
PROGRAMA
Terraza de encuentro colectivo
Sala de Ensayo Abierto (Caja Blanca)
PROYECTO

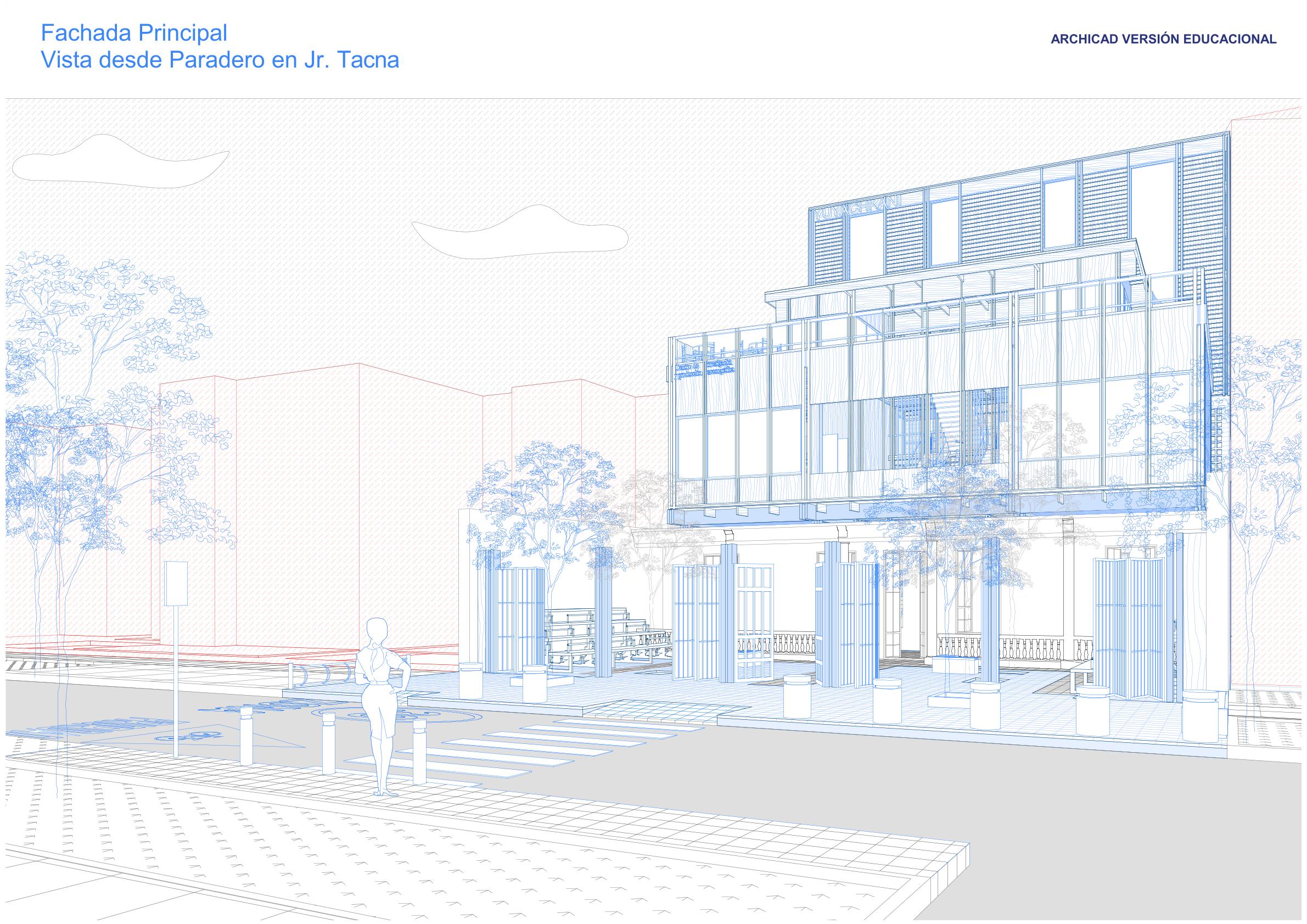

Vista desde Paradero Cultural Av. Tacna

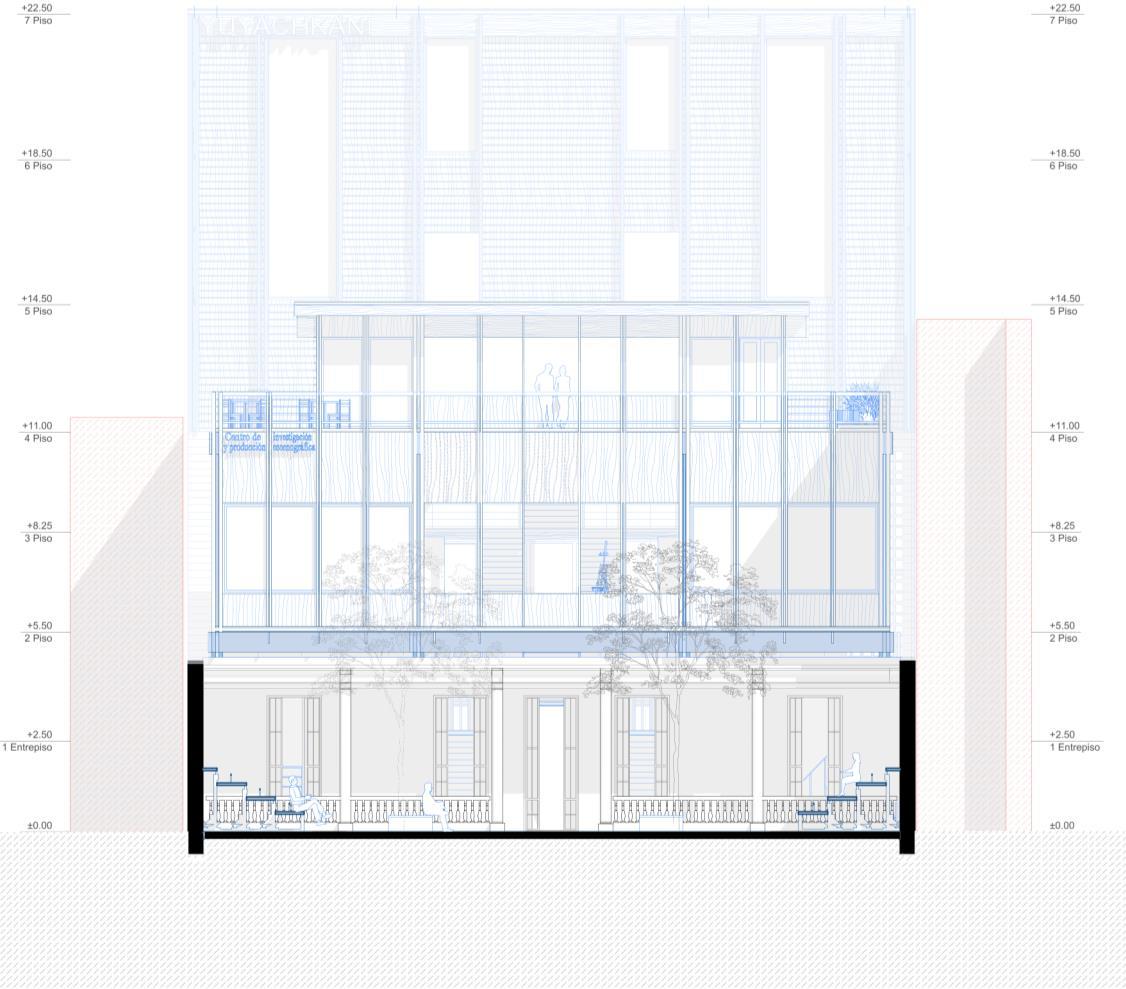

PROYECTO FACHADAS PERMEABLES
EXTENSIÓN DEL PATIO A LA CALLE
Corte
Patio de integración colectiva
Centro Cultural Nuevos talleres de practicas artísticas
Patio de integración
Archivo de investigación abierta al publico
PROYECTO

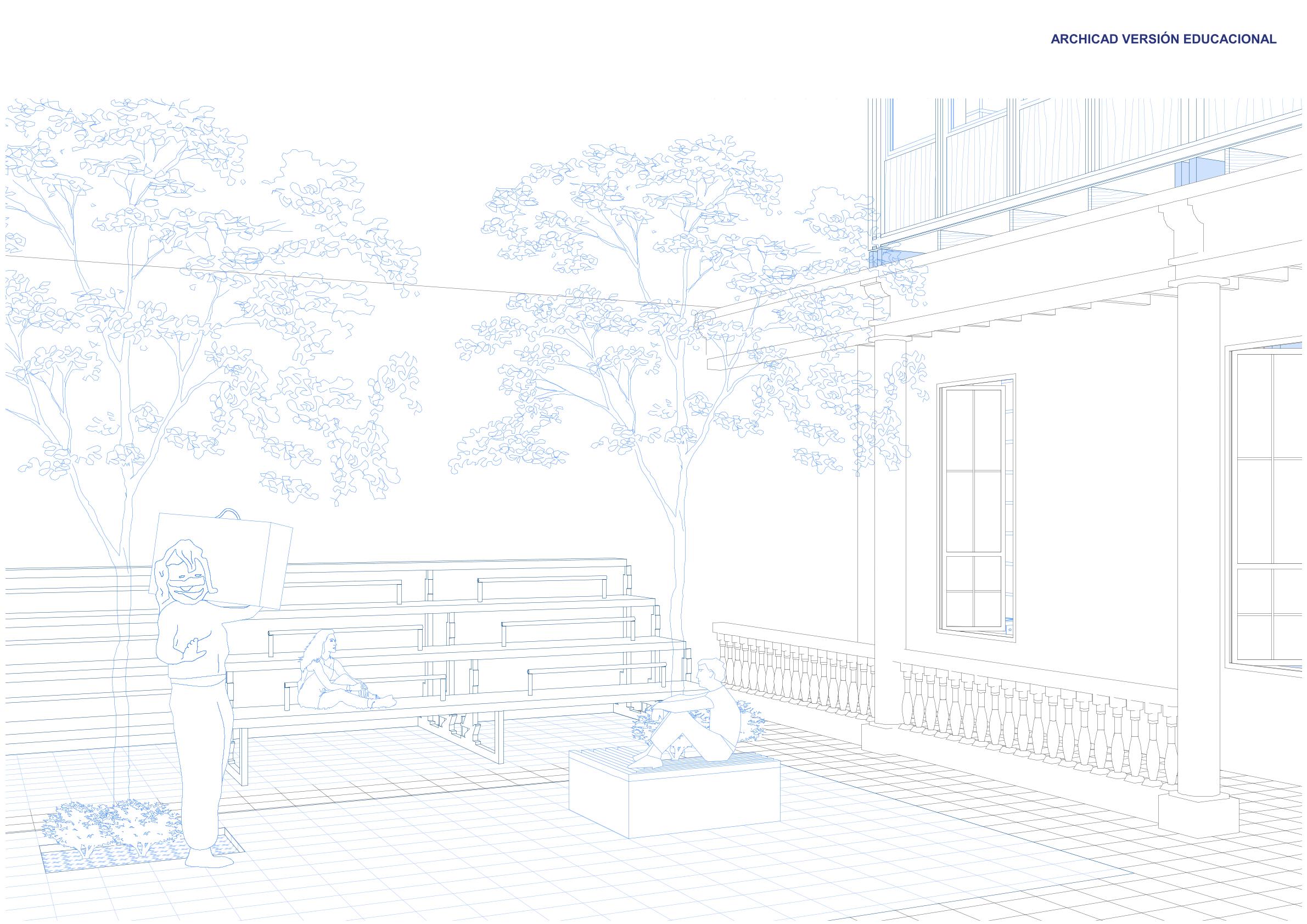

PATIO DE INTEGRACIÓN
PROYECTO

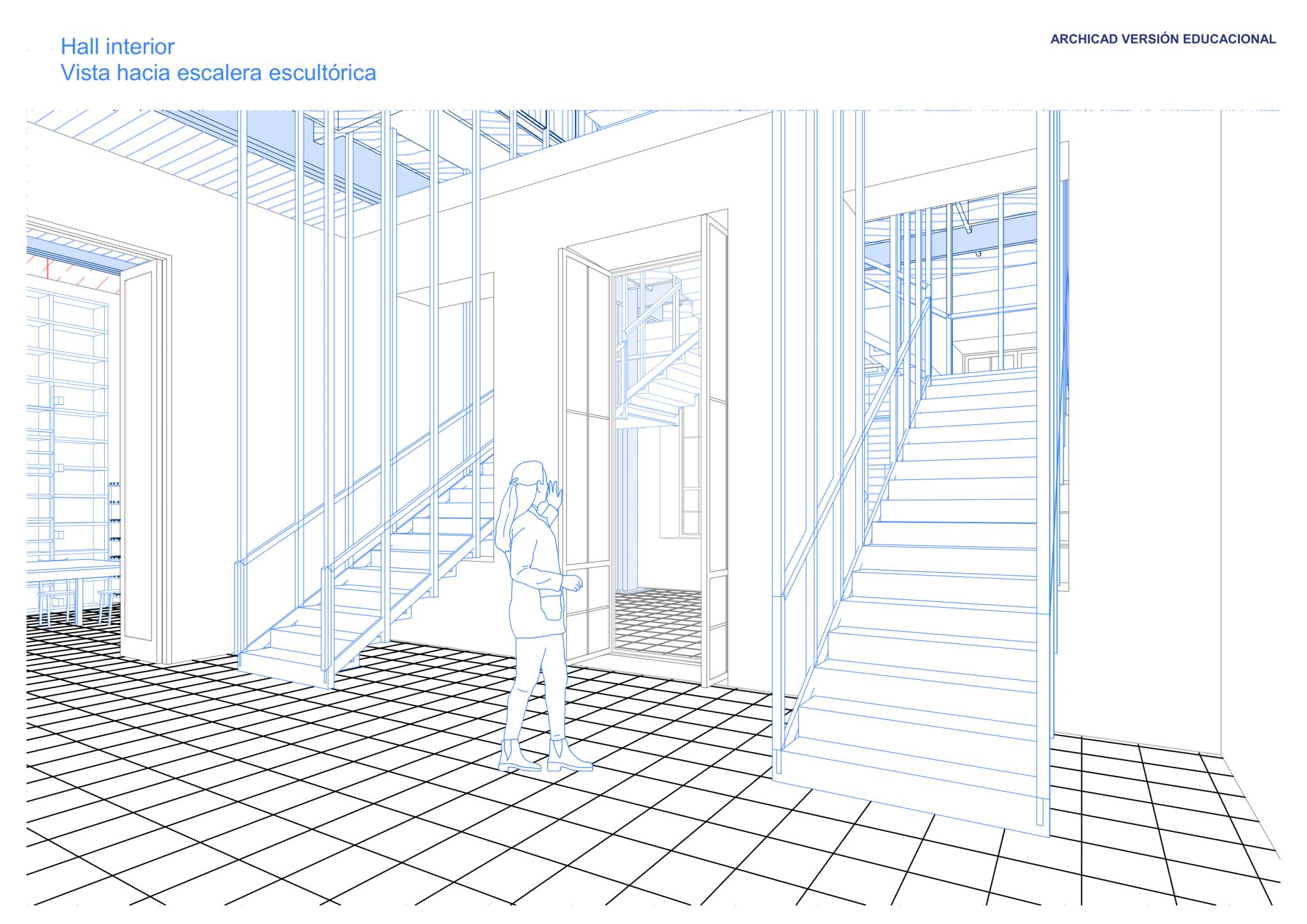

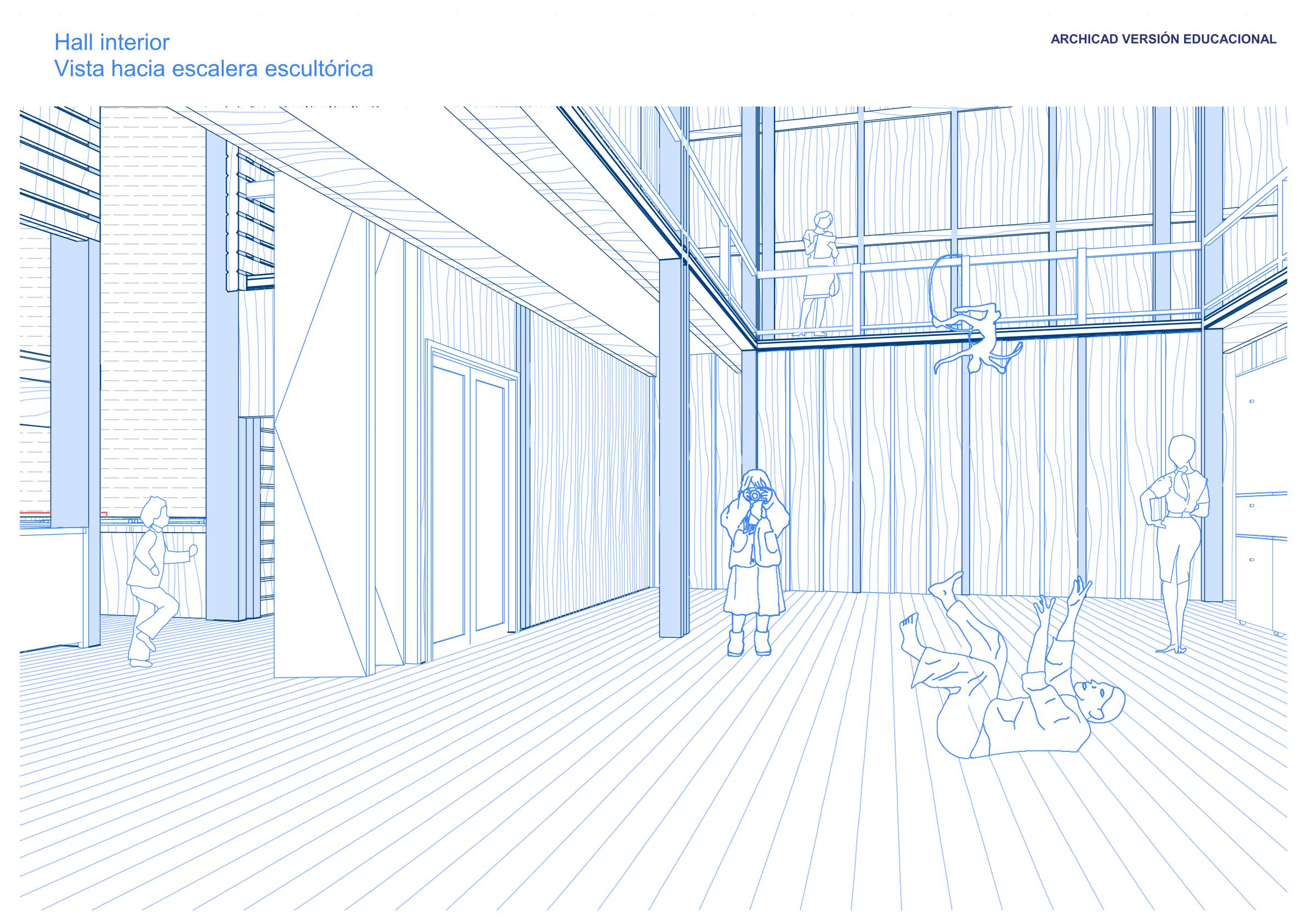

Hall de Ingreso PROYECTO
Taller de producción escenográfica: Elaboración de utilería y escenografía
Sala de máscaras
Espacio de producción de máscaras
Taller de música: Práctica musical, con butacas retráctiles
Librería
Archivo de investigación
abierta al publico

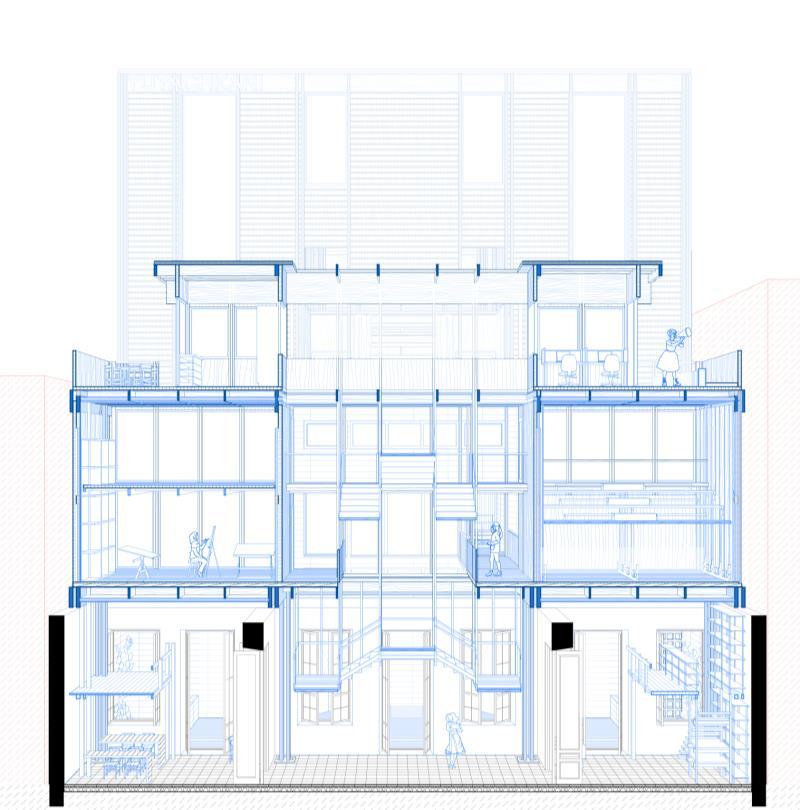

PROYECTO Corte Centro Cultural
PROYECTO
Corte
Centro Cultural
Terraza de prácticas: Cafetería
Terraza de prácticas: Sala de estudio abierta
Taller de producción escenográfica: Elaboración de utilería y escenografía
Aula Teórica Espacio de estudio abierto
Taller de música: Butacas retráctiles cuando se requieran
Mediateca
Archivo de investigación y espacio de lectura abierta al publico
PROYECTO

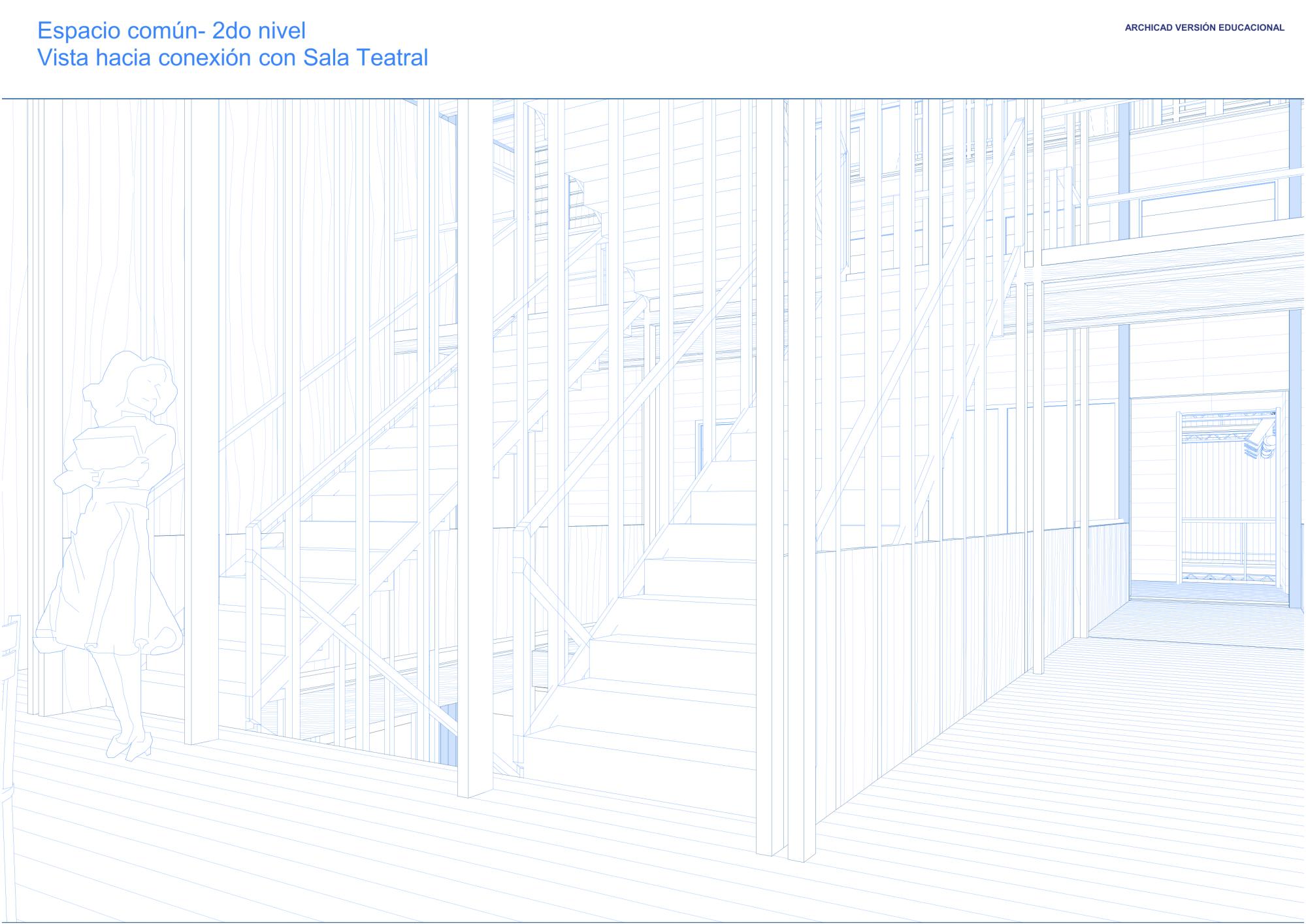

TERRAZA 2DO NIVEL ESCALERA INTERNA
PROYECTO

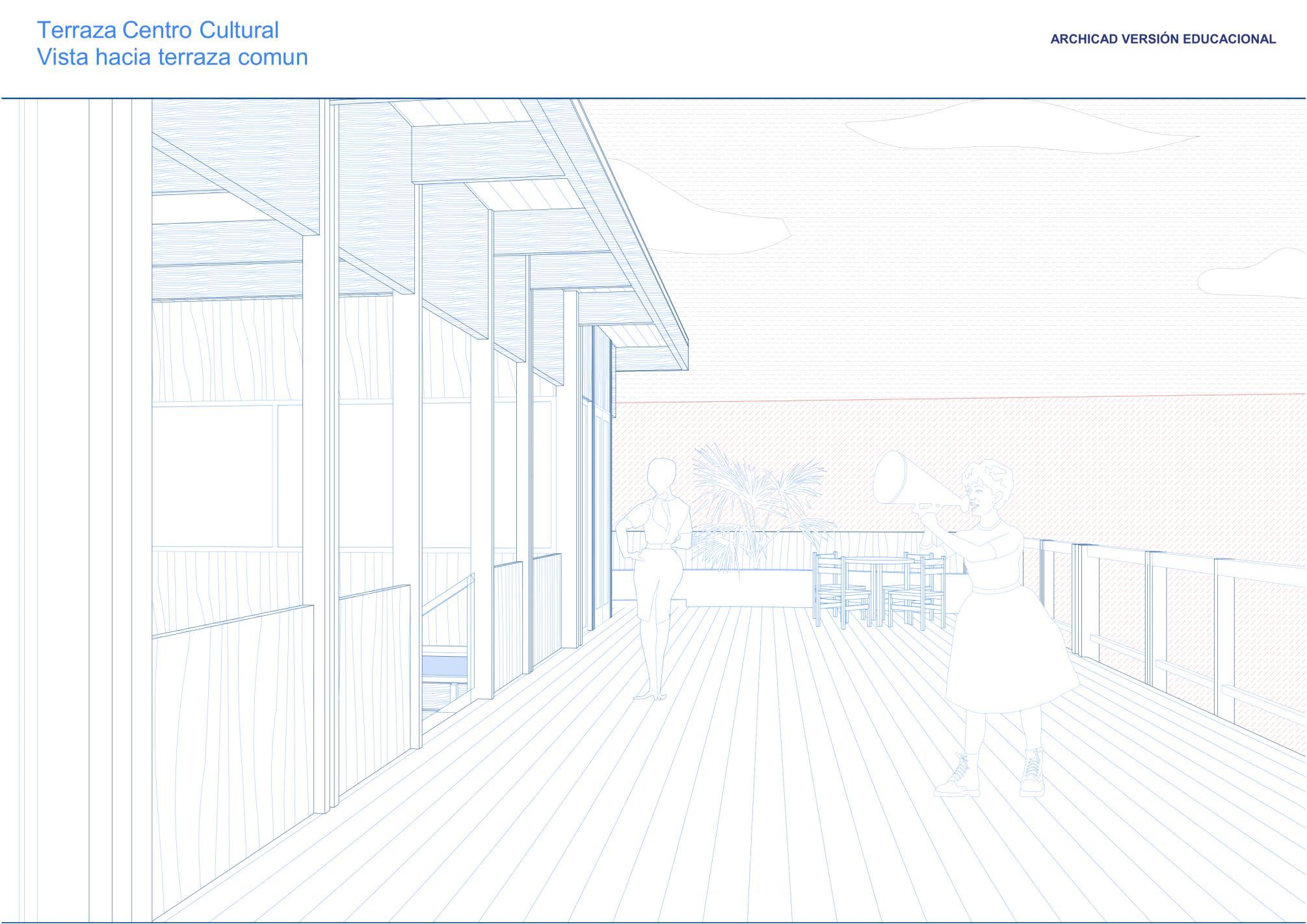

TERRAZA DEL CENTRO CULTURAL PRACTICA ABIERTA
Fachada del Teatro Vertical
Caja Blanca : Sala de Ensayo Versátil: Materialidad tectónica de madera
Caja Negra : Sala Teatral Materialidad estereotómica de concreto
Sótano: Salas de entrenamiento Previa a escena
PROYECTO

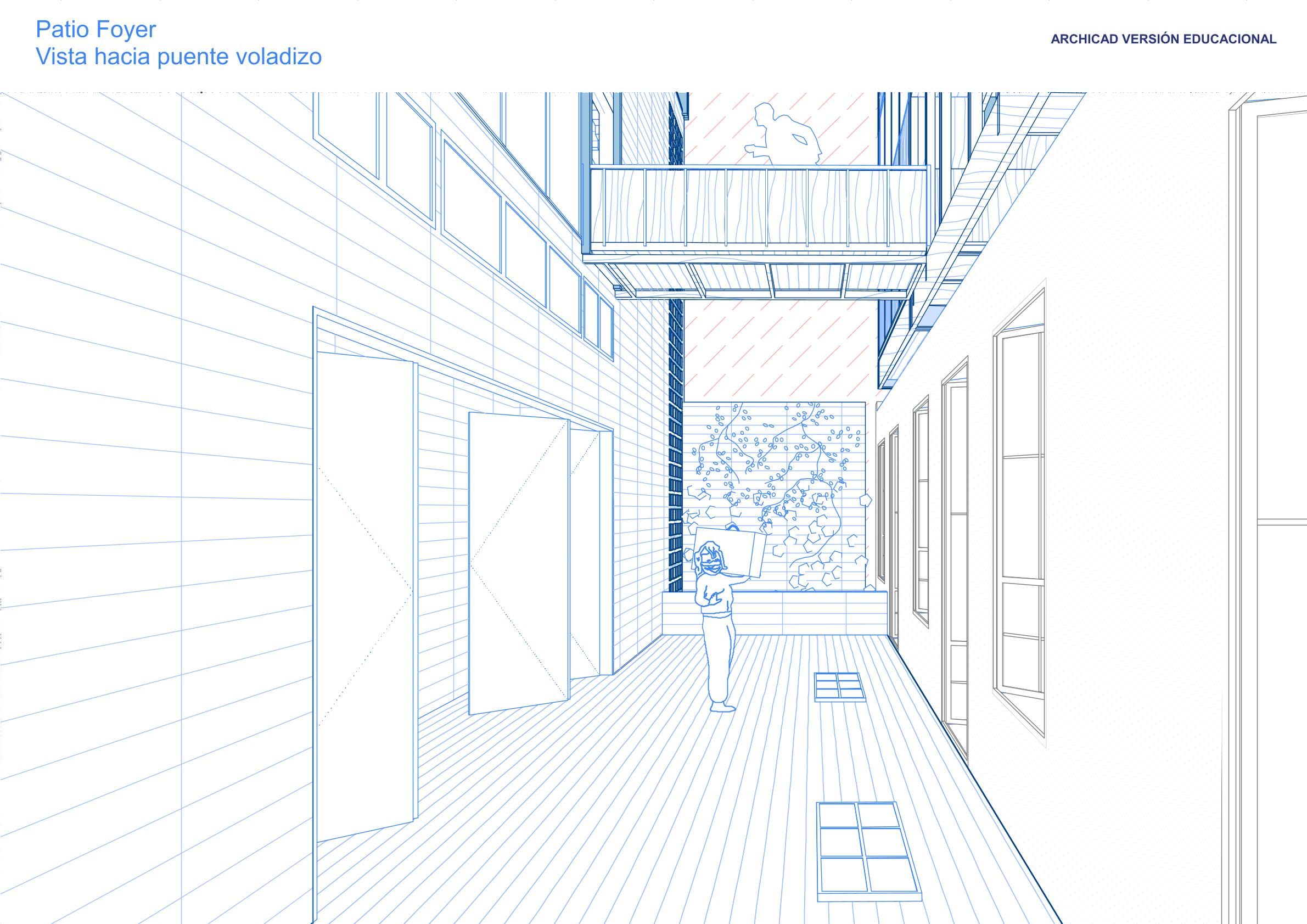

PROYECTO PATIO FOYER

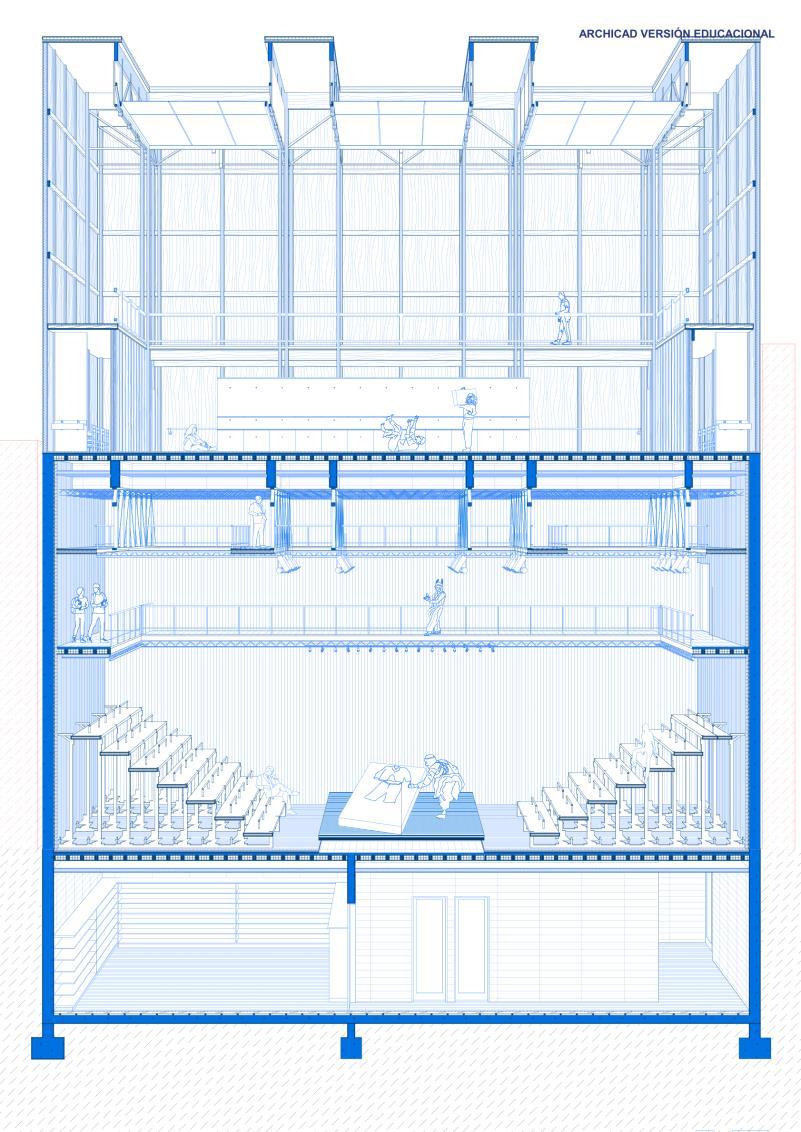

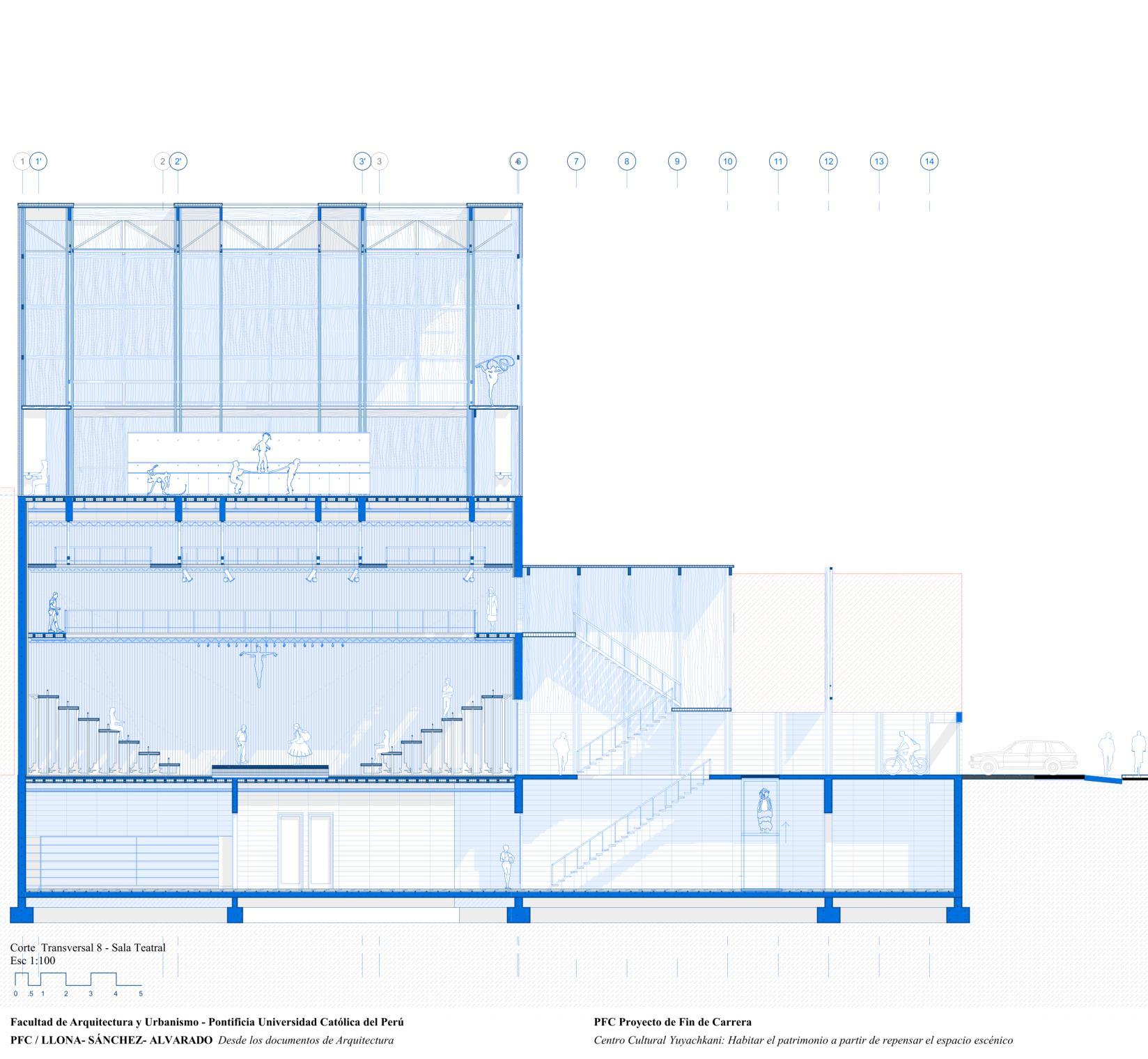

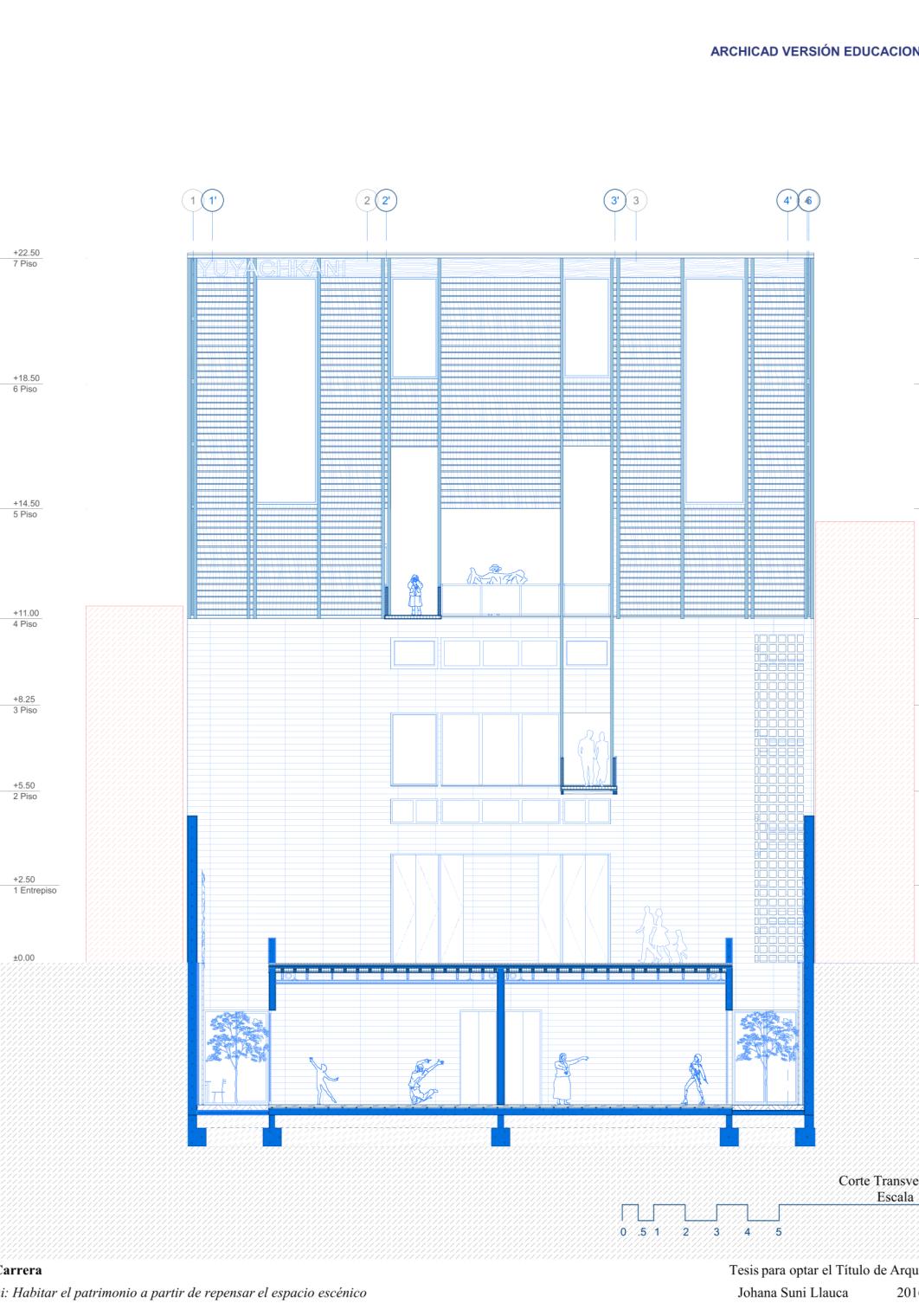

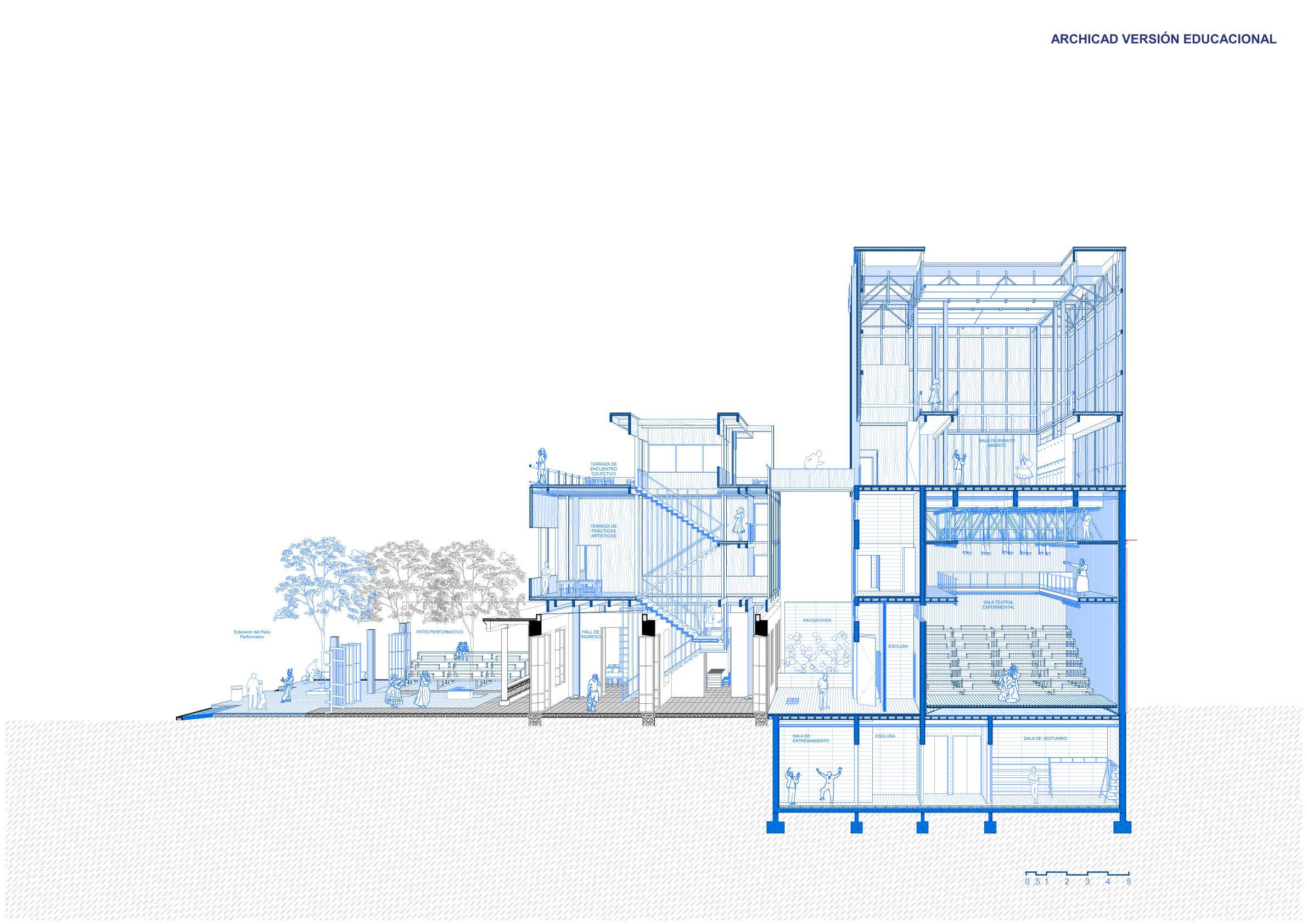

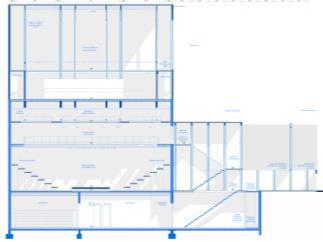

PROYECTO Corte Teatro Vertical
Caja Blanca : Sala de Ensayo Versátil: Materialidad tectónica de madera
Caja Negra : Sala Teatral Materialidad estereotómica de concreto
Sótano: Salas de entrenamiento Previa a escena

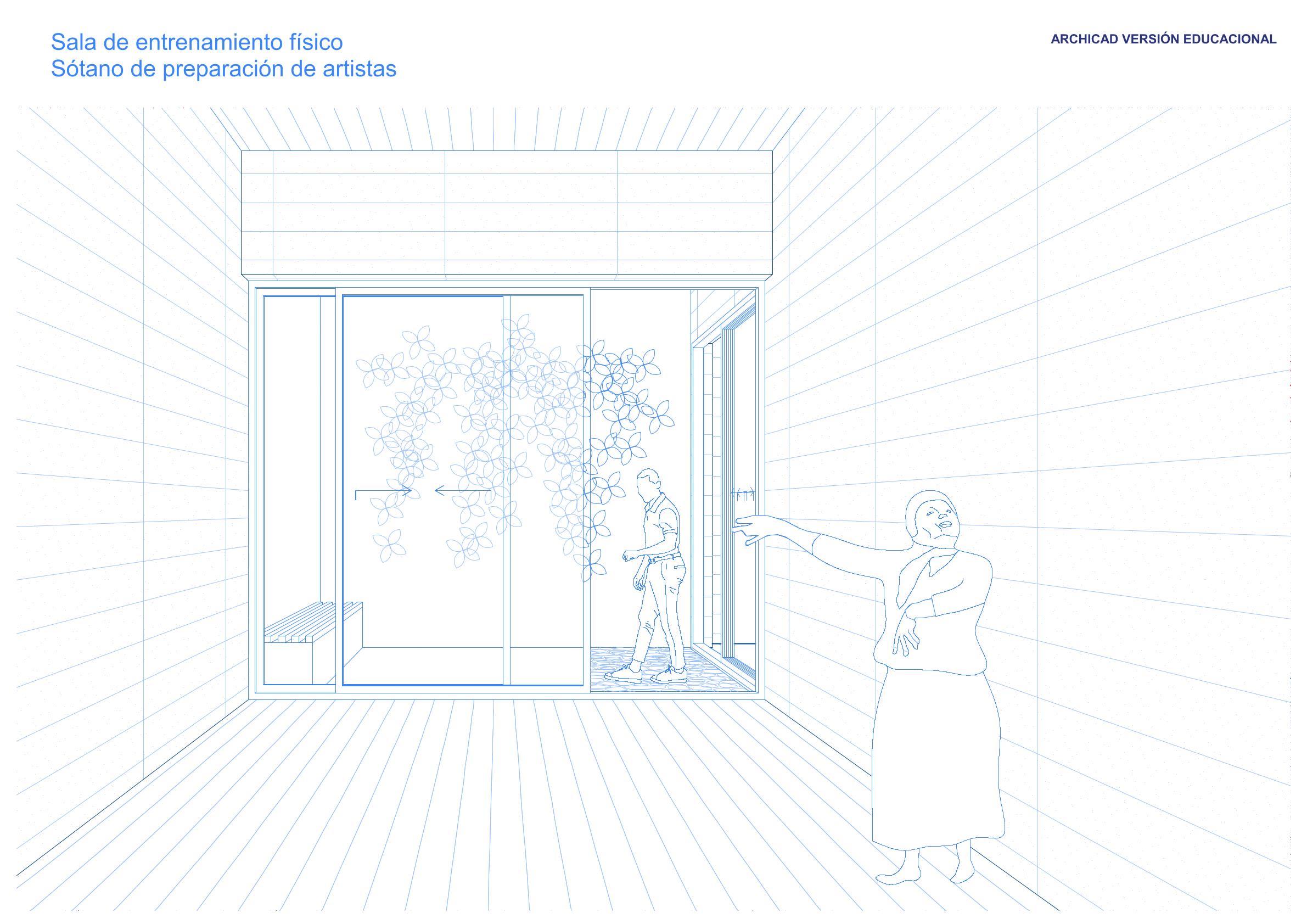

PROYECTO SÓTANO
Salas de entrenamiento previo a escena

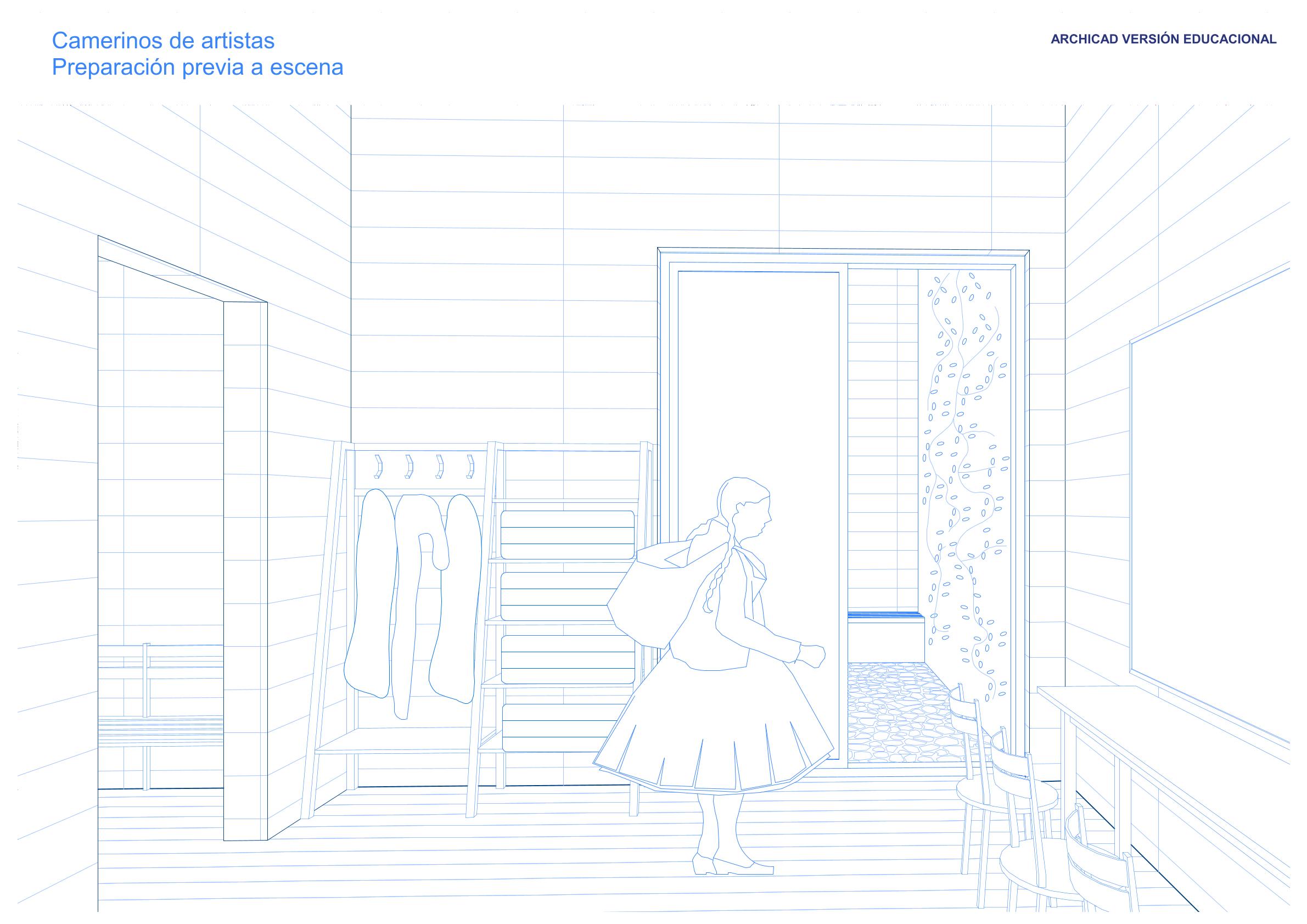

PROYECTO CAMERINOS
Vista Hacia el Patio

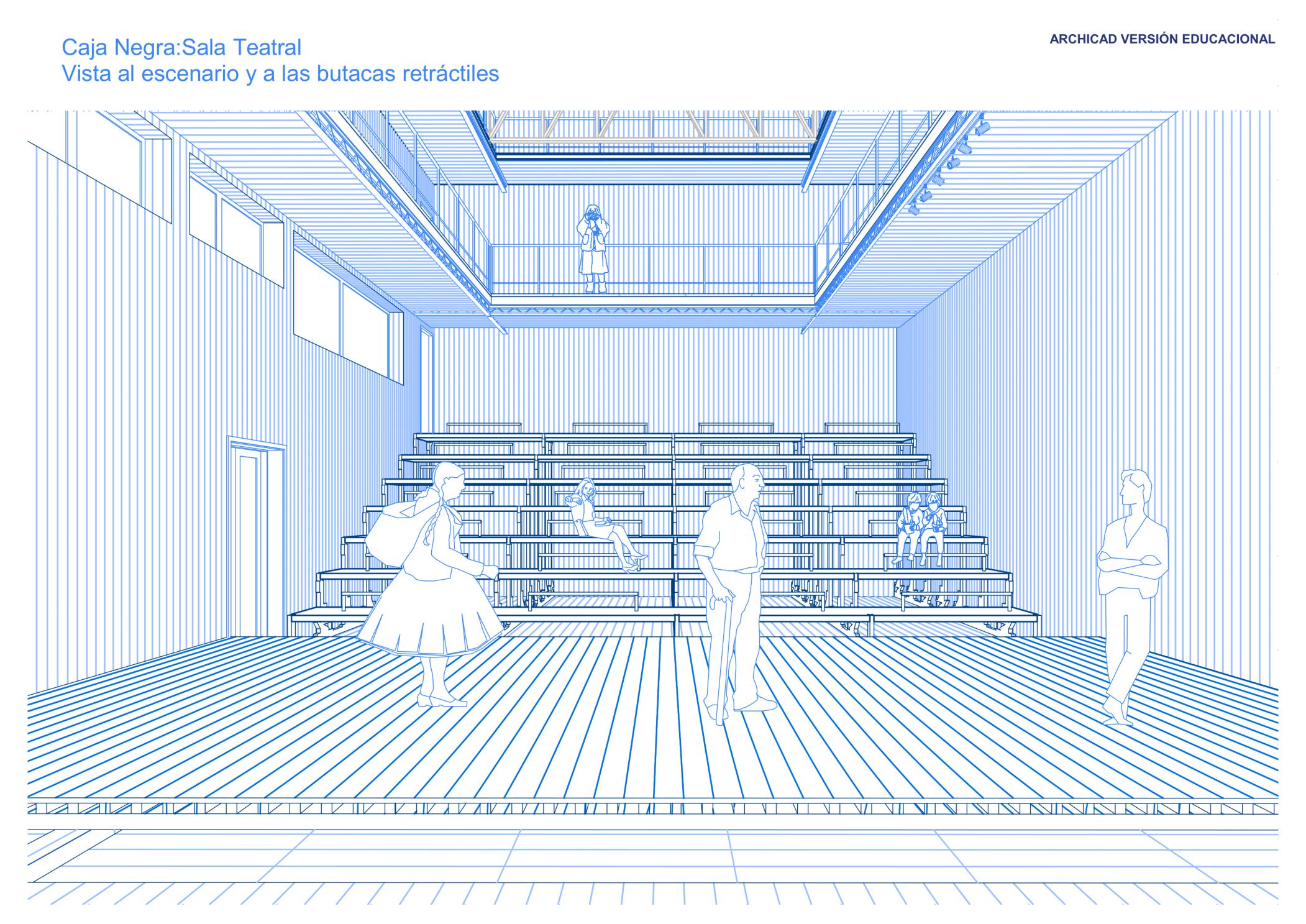

CAJA NEGRA
Sala Teatral
Desde el ingreso público
VERSATILIDAD
SALA DE ENSAYO ABIERTA
PROYECTO
Vista Central desde Altillo
PROYECTO
Ingreso de los artistas
TEATRO VERTICAL
CAJA BLANCA (Sala de Ensayo)
+CAJA NEGRA (Sala Teatral)
Teatro Vertical
Escalera de emergencia Circulación de artistas
Fachada de celosía Descarga de utilería y escenografía
PROYECTO

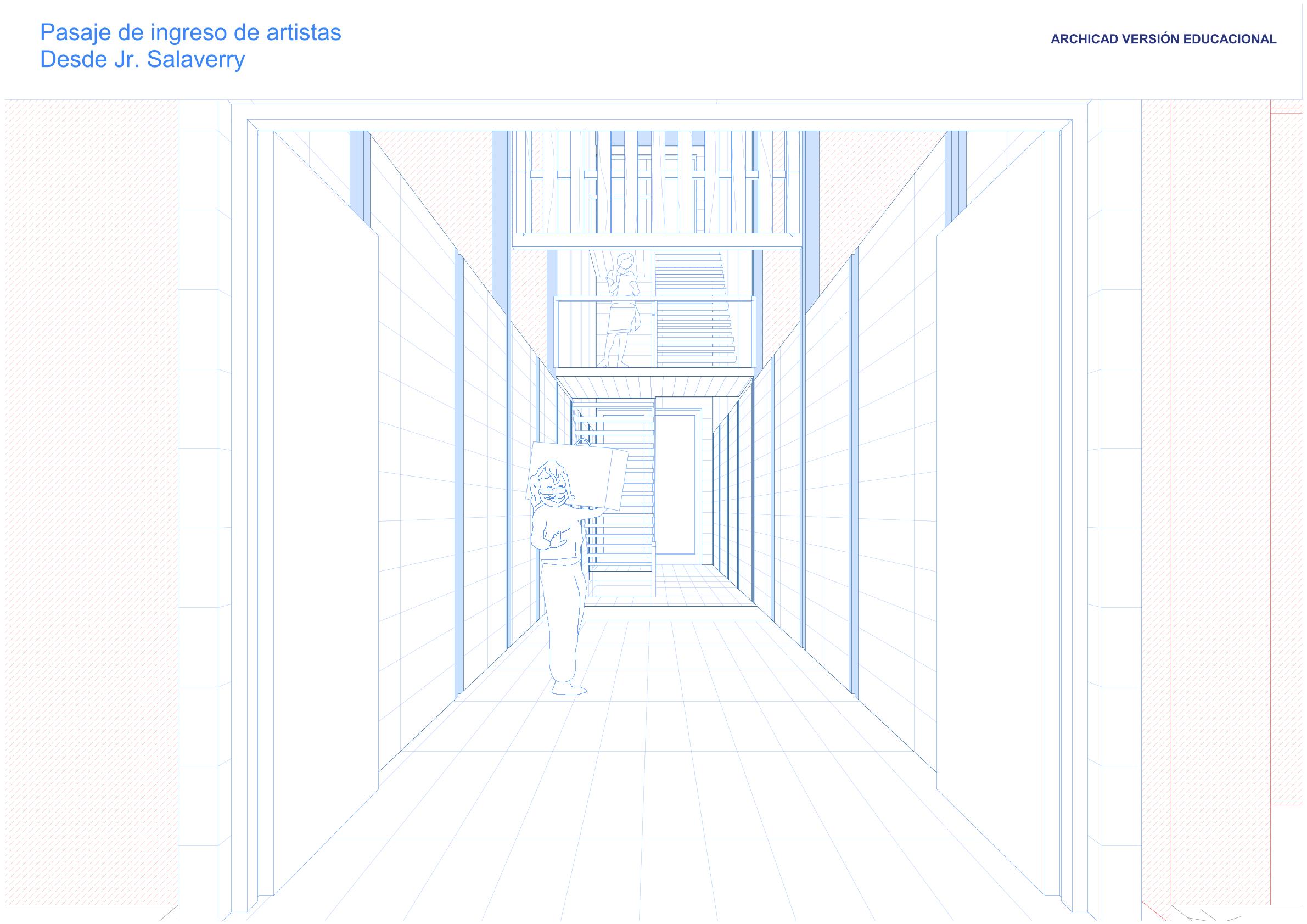

Ingreso desde el Pasaje de Artistas Vista Jr Salaverry

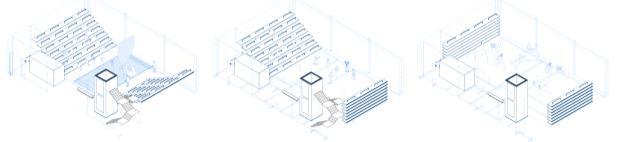

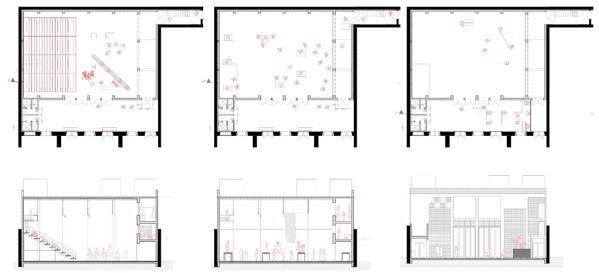

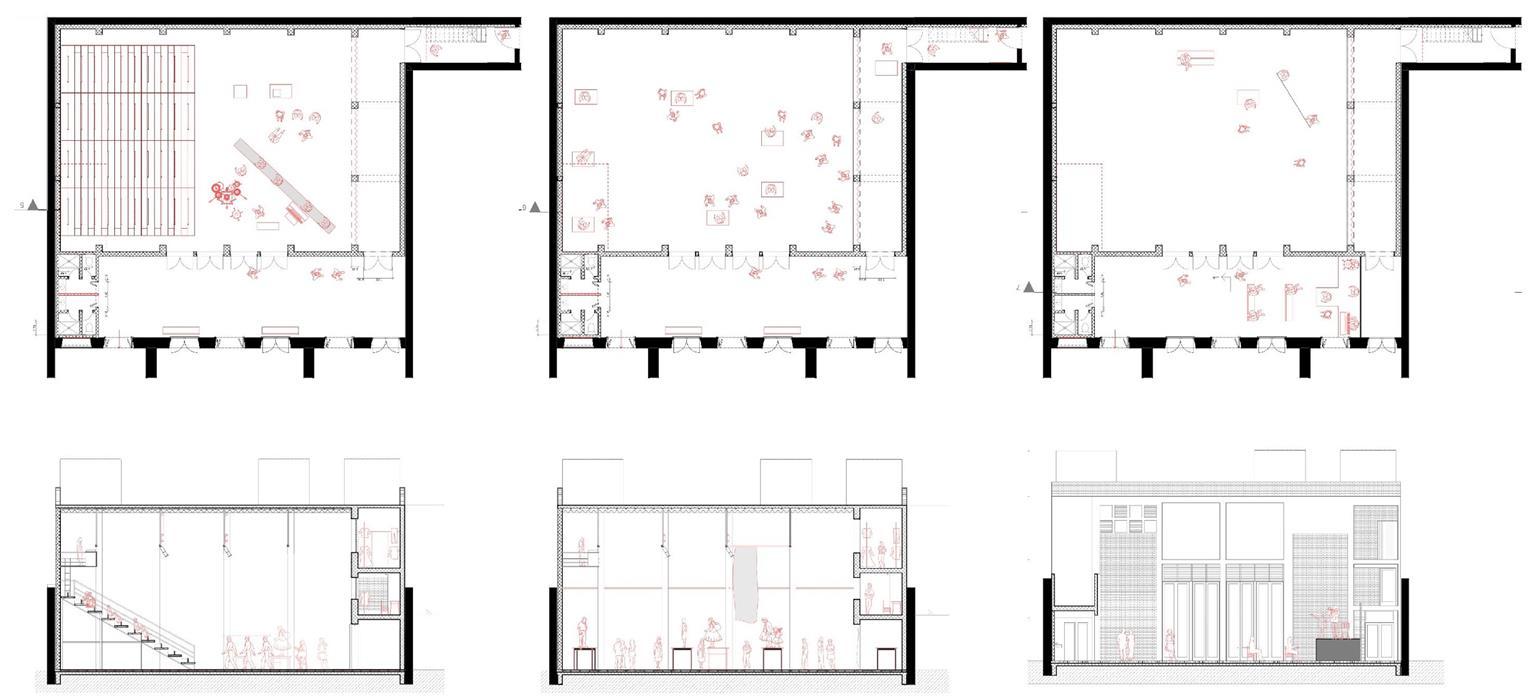

VERSATILIDAD

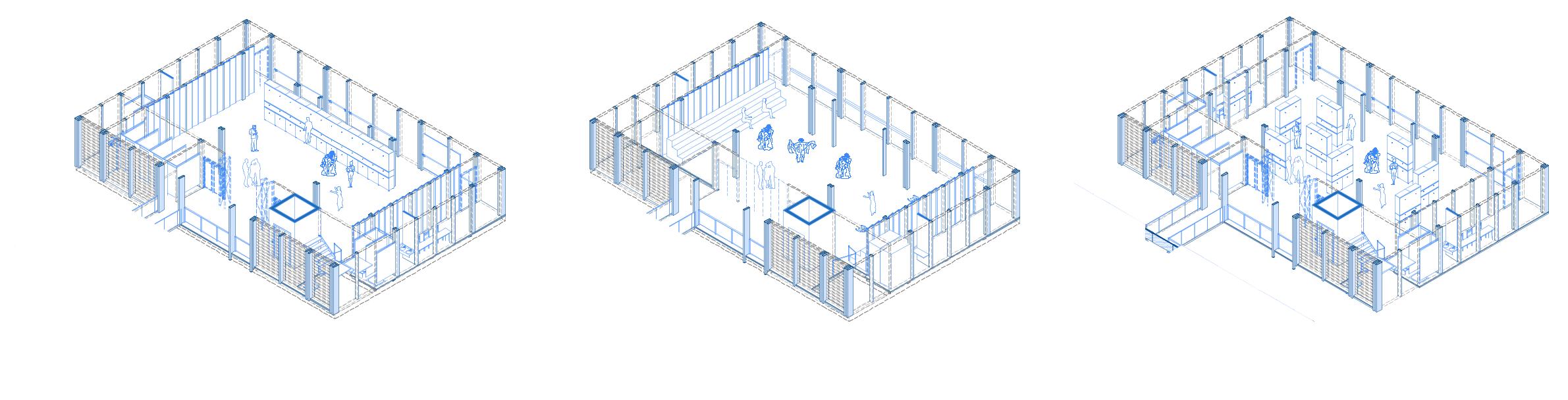

Posibilidades de cambios según la muestra escénica a realizar
2 frentes
Un solo frente
Planta libre

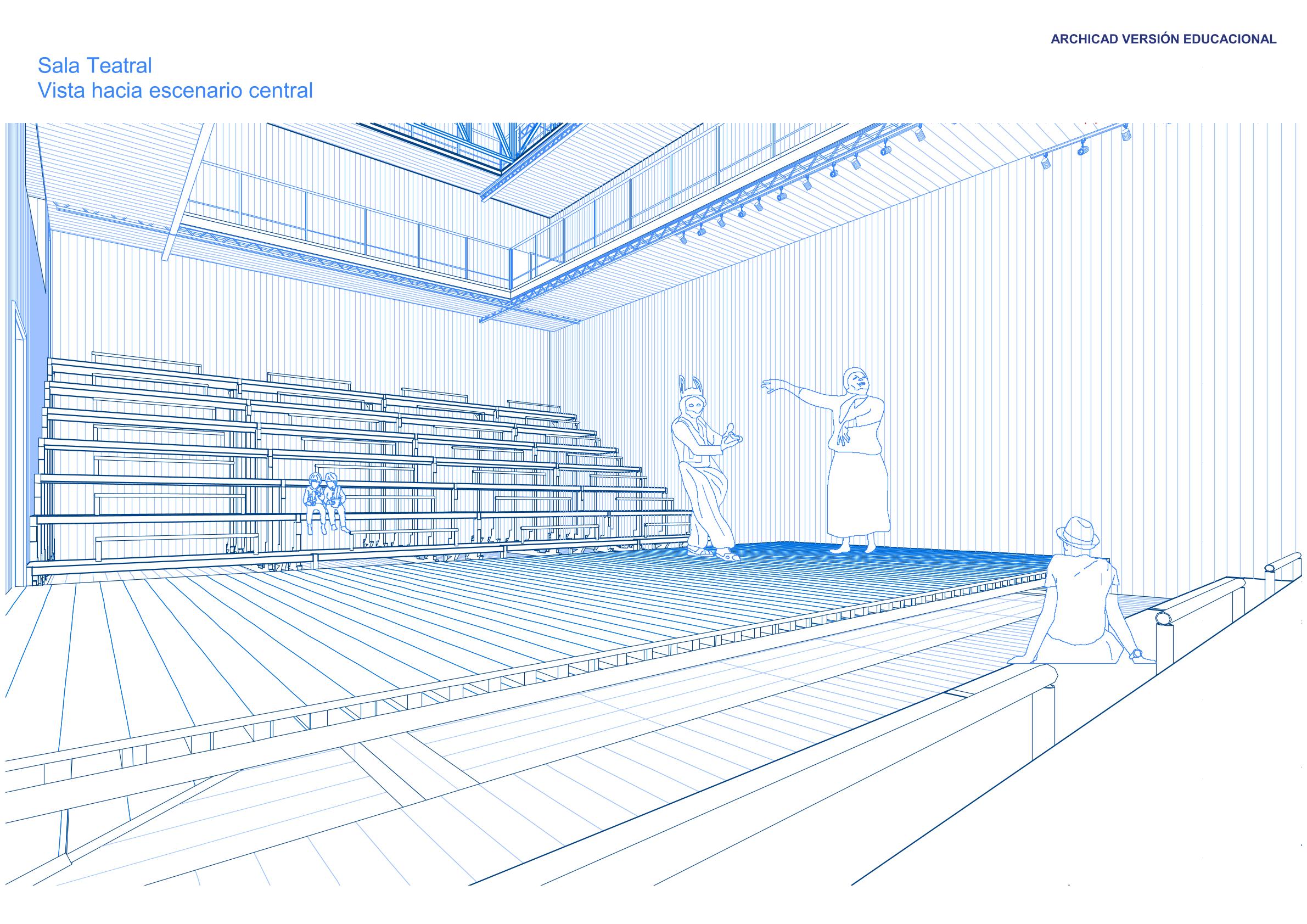

PROYECTO SALA TEATRAL Vista Central

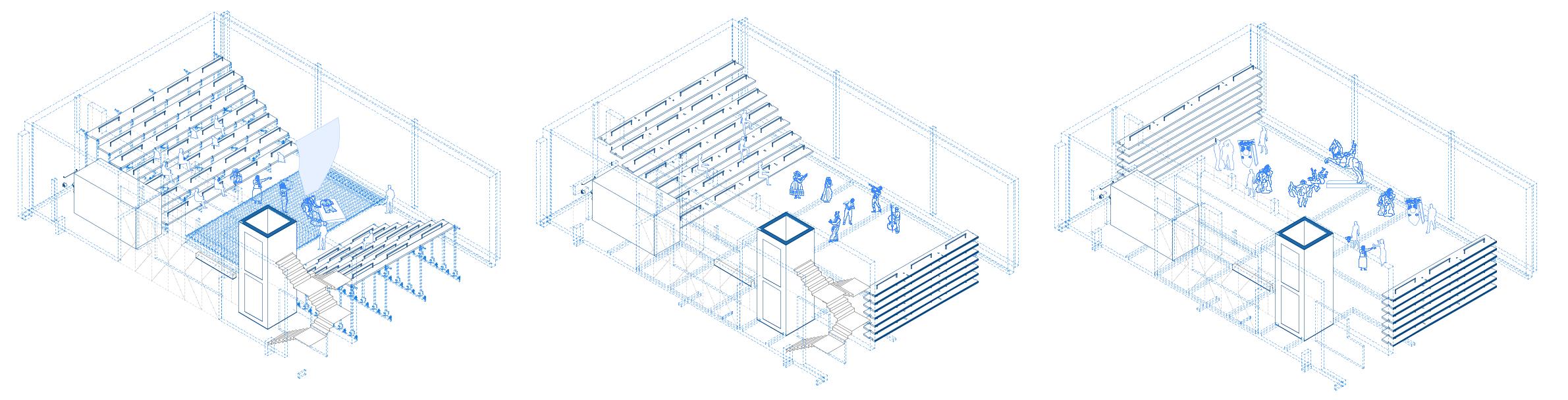

Posibilidades de cambios para la sala de ensayo según la muestra escénica a realizar
Muestra abierta Muestra teatral 2 frentes Muestra expositiva
VERSATILIDAD
PROYECTO

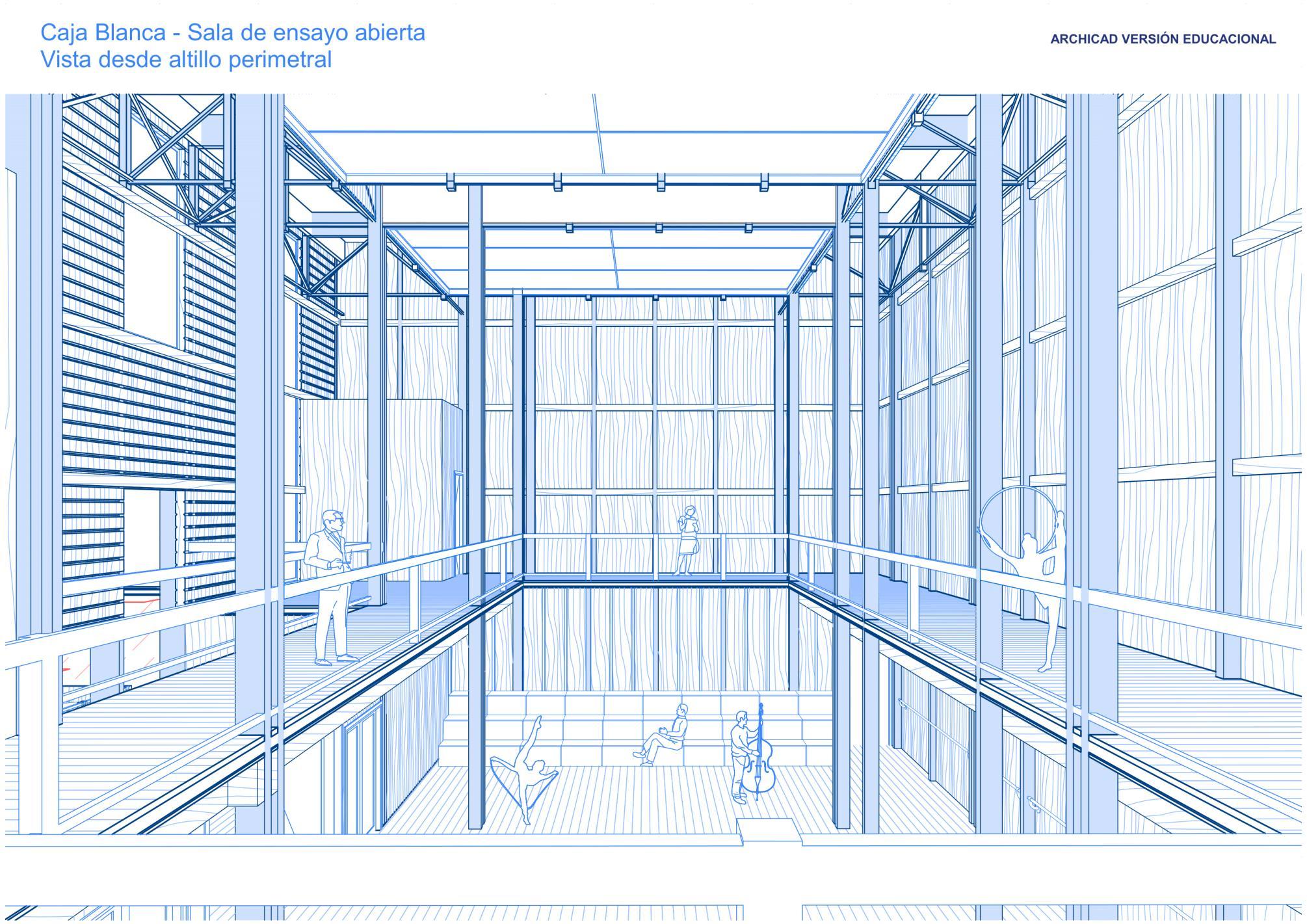

SALA DE ENSAYO ABIERTA
Vista Central desde Altillo

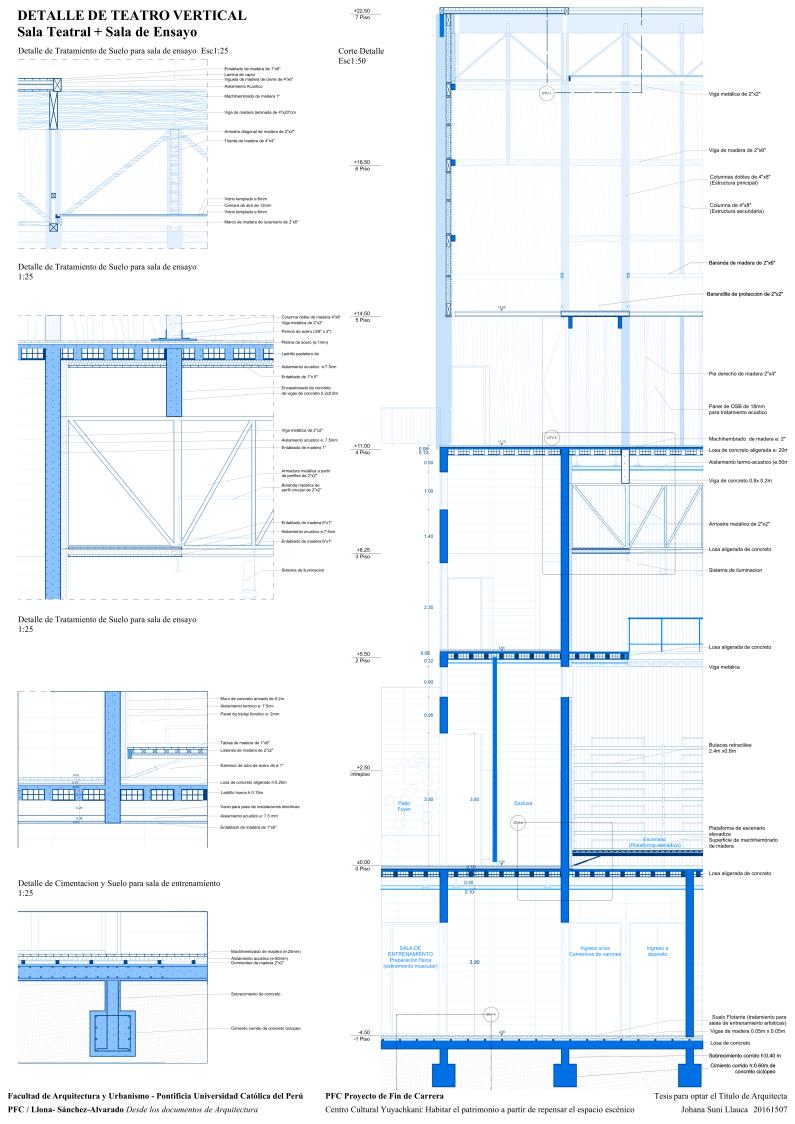

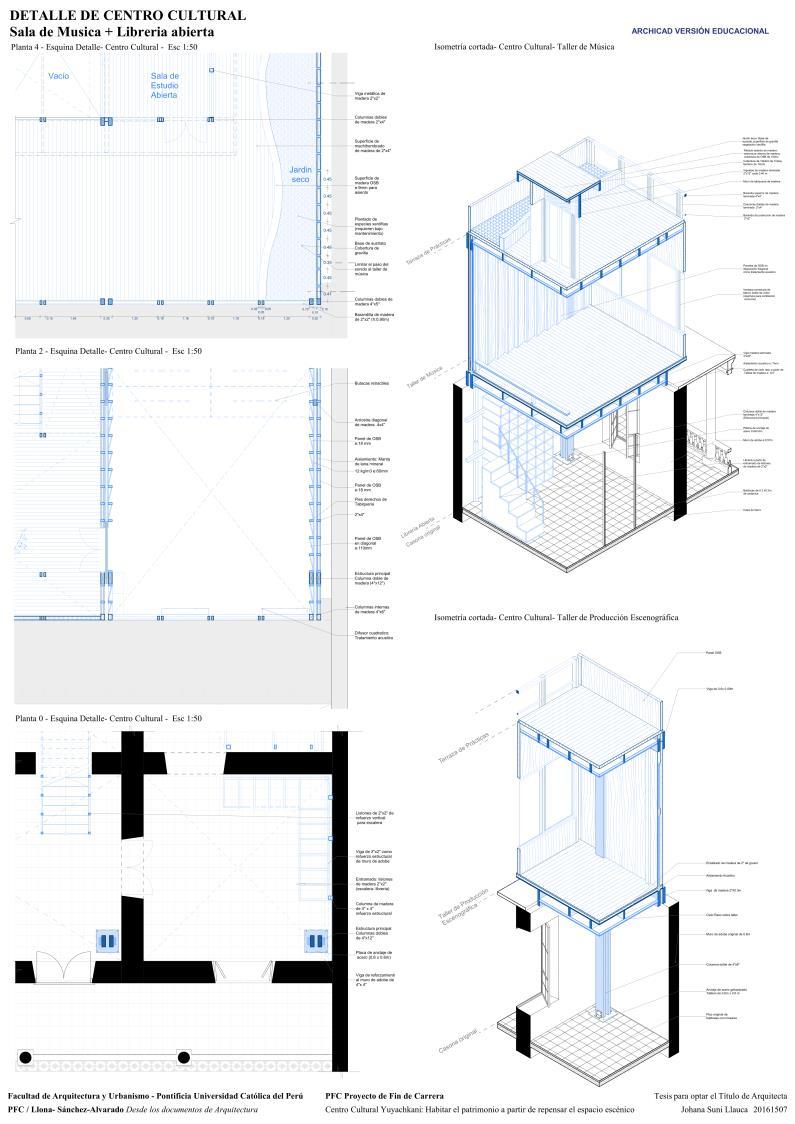

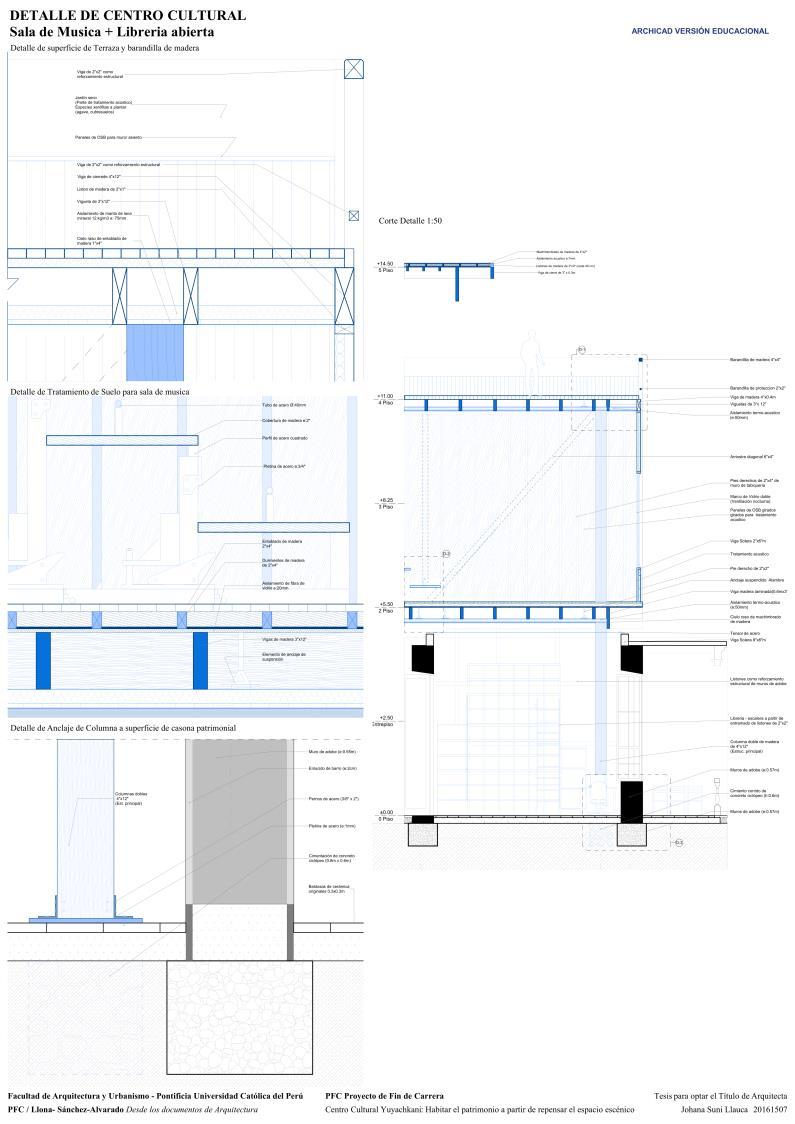

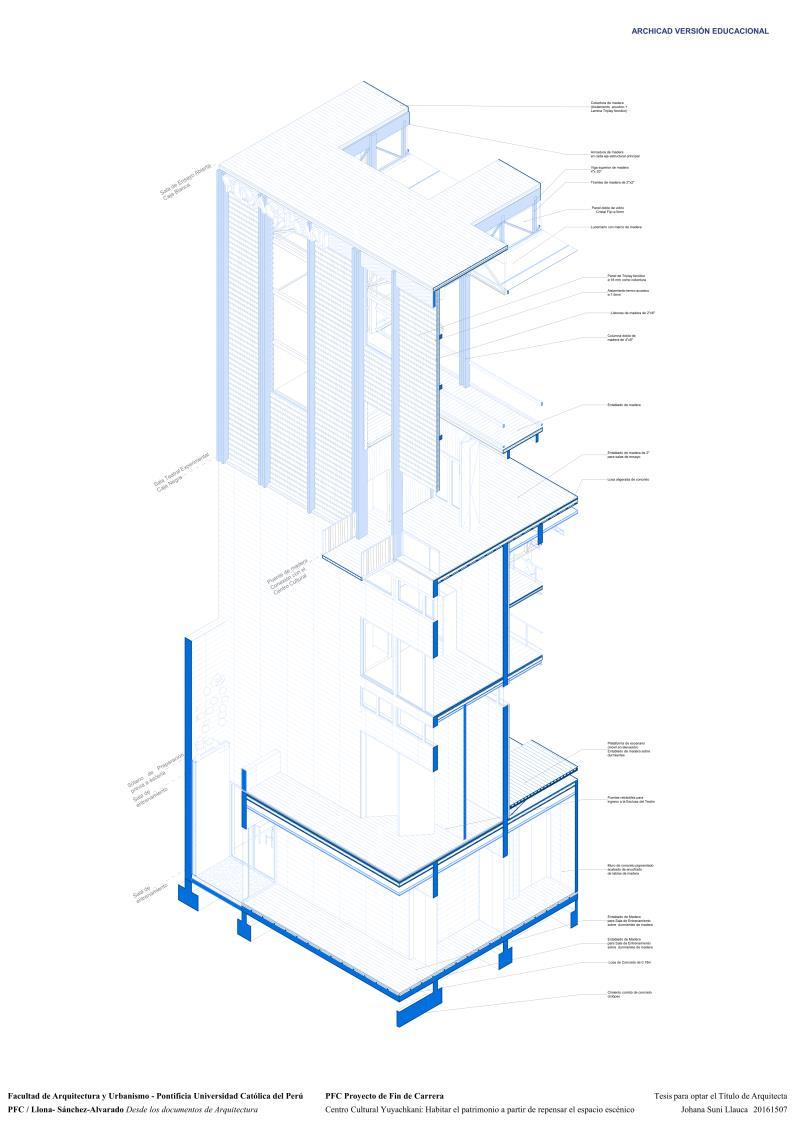

DETALLES CONSTRUCTIVOS
DETALLES CONSTRUCTIVOS
REPLICABILIDAD
El modelo podría ser replicado y adaptado para permitir nuevo ciclo de vida para los edificios patrimoniales
