PABELLÓN DE ACERO RECICLADO CONSTRUCCIÓN,
TECNOLOGÍA Y
MEDIO AMBIENTE
JOHANA SUNI LLAUCA MILAGROS CHEVEZ CONCEPCIÓN MIRKO HONORIO PARODI
PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ
ACERO RECICLADO CONCEPTO
El acero es una aleación de hierro con una cantidad de carbono que puede variar entre 0,03% y 1,075% en peso de su composición, dependiendo del grado.
Los dos componentes principales del acero se encuentran en abundancia en la naturaleza. El acero se puede reciclar indefinidamente sin perder sus atributos, lo que favorece su producción a gran escala. Esta variedad y disponibilidad lo hace apto para numerosos usos como la construcción de maquinaria, herramientas, edificios y obras públicas, aeronáutica, industria automotriz, instrumental médico, etc… contribuyendo al desarrollo tecnológico de las sociedades industrializadas.
El acero conserva las características metálicas del hierro en estado puro, pero la adición de carbono y de otros elementos tanto metálicos como no metálicos mejora sus propiedades físico-químicas. Sin embargo, si la aleación posee una concentración de carbono mayor del 1,8 %, se producen fundiciones,1 que son mucho más frágiles que el acero y no es posible forjarlas, sino que tienen que ser moldeadas.
CLASIFICACIÓN
SEGÚN EL MODO DE FABRICACIÓN
Acero eléctrico
Acero fundido
Acero calmado
SEGÚN EL MODO DE TRABAJARLO
Acero moldeado
Acero forjado
SEGÚN LA COMPOSICIÓN Y ESTRUCTURA
Aceros ordinarios
SEGÚN LOS USOS
Acero magnético
Acero autotemplado
Acero de construcción
SEGÚN SU APLICACIÓN
Acero efervescente
Acero fritado
Acero estirado

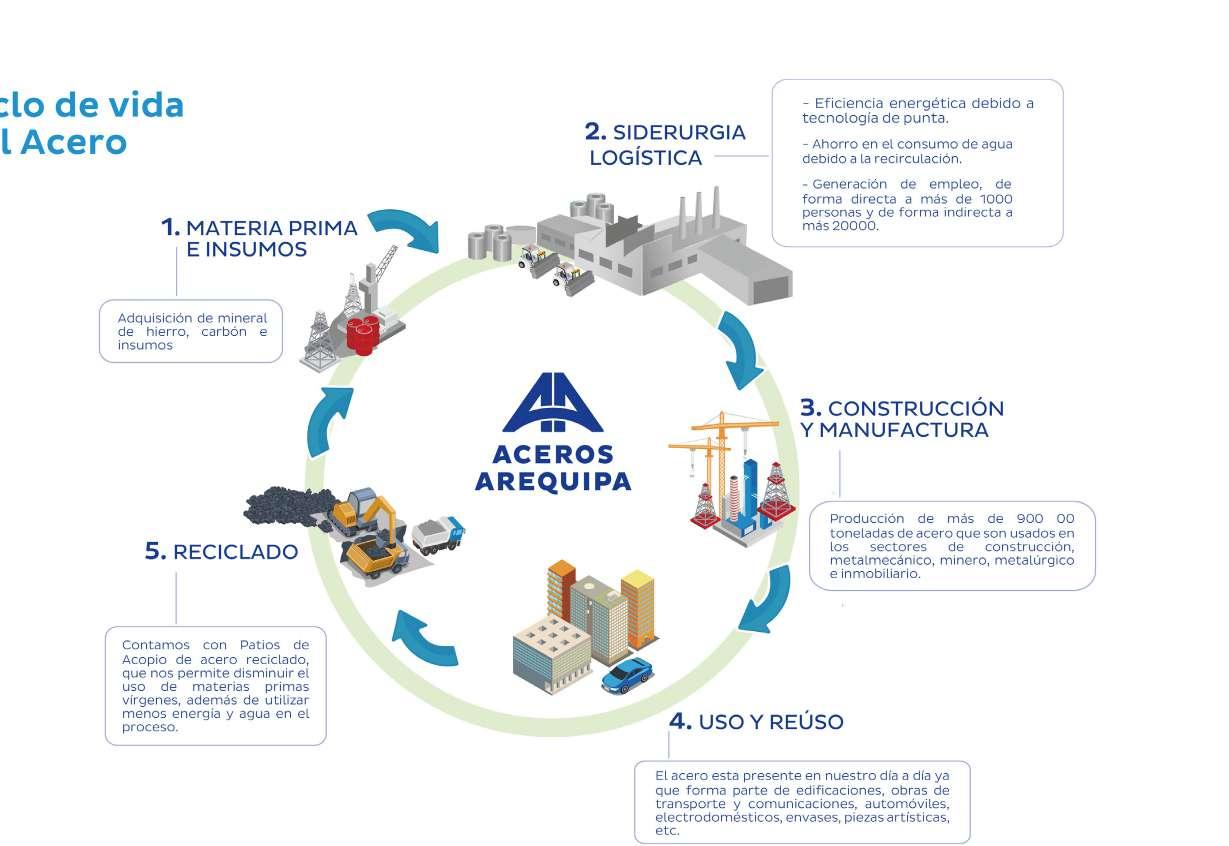

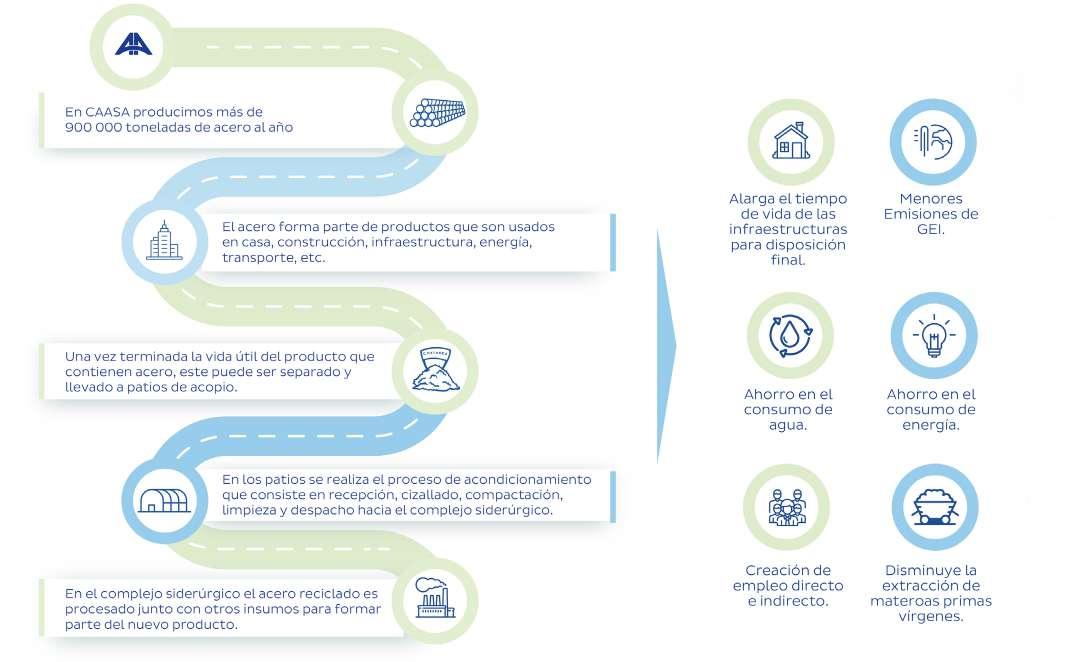

CICLO DE VIDA DEL ACERO
Acero corte rápido
Acero decoletado
Acero de corte
Aceros de construcción
Acero de uso general
Acero cementados
Acero laminado
GENERANDO VALOR CON EL ACERO
Acero aleados o especiales
Acero indeformable
Acero inoxidable
Acero de herramientas
Acero para muelles
Acero refractario
Acero de rodamientos
Acero para temple y devenido
Acero para usos especiales
Acero para herramientas de corte y mecanizado
GRUPO 2
Milagros Chevez
Mirko Honorio
Johana Suni

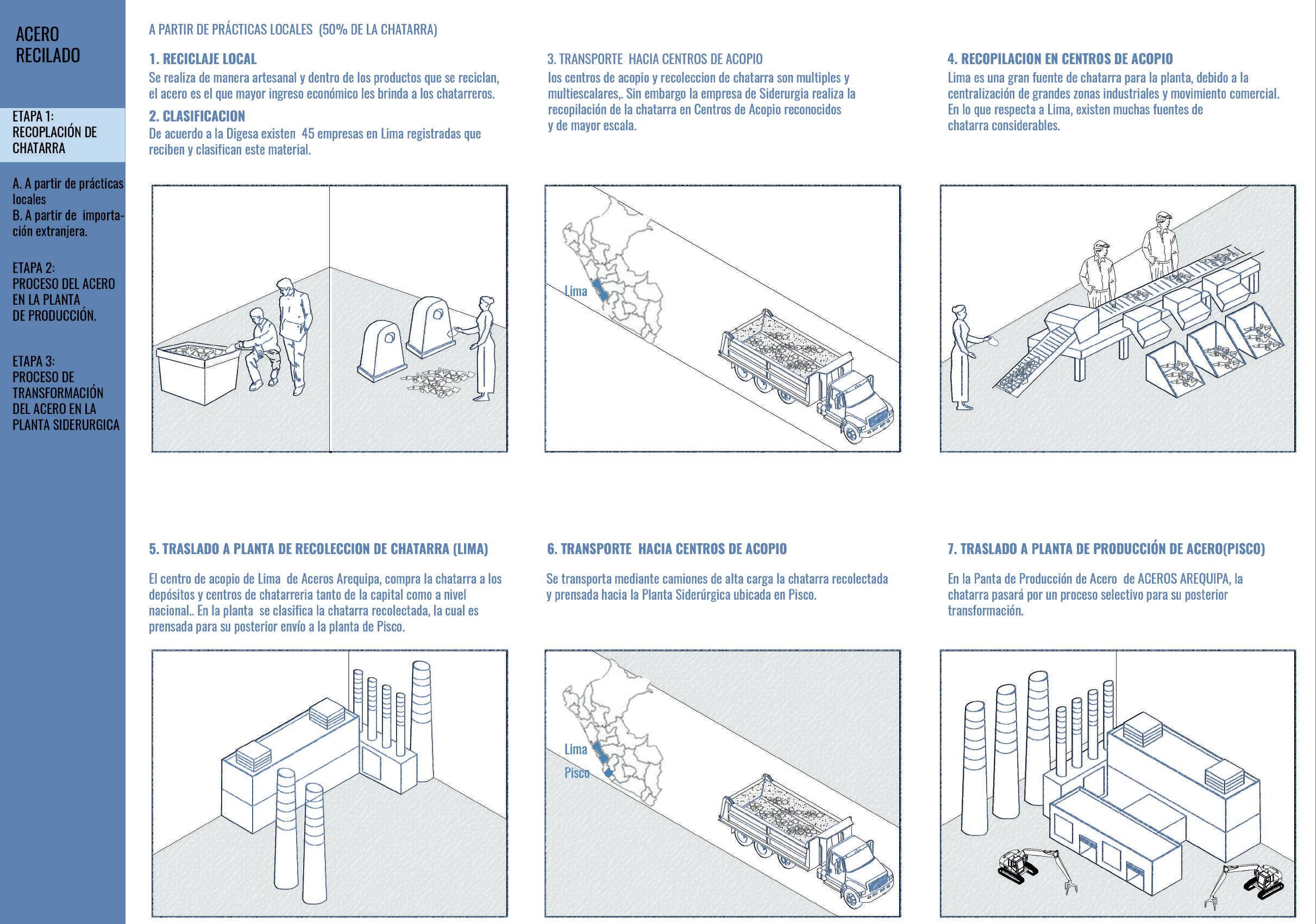

A. A partir de prácticas locales
Llegada a Centro de Acopio en Lima
ETAPA 1: RECOLECCIÓN DE CHATARRA

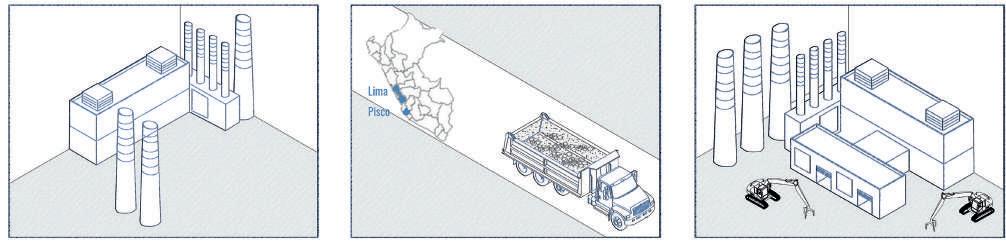

Traslado de Centro de Acopio a Planta Siderúrgica en Pisco
2.Clasificación.
1.Reciclaje local 3. Transporte a Centro a Acopio 4. Recopilación en Centros de Acopio

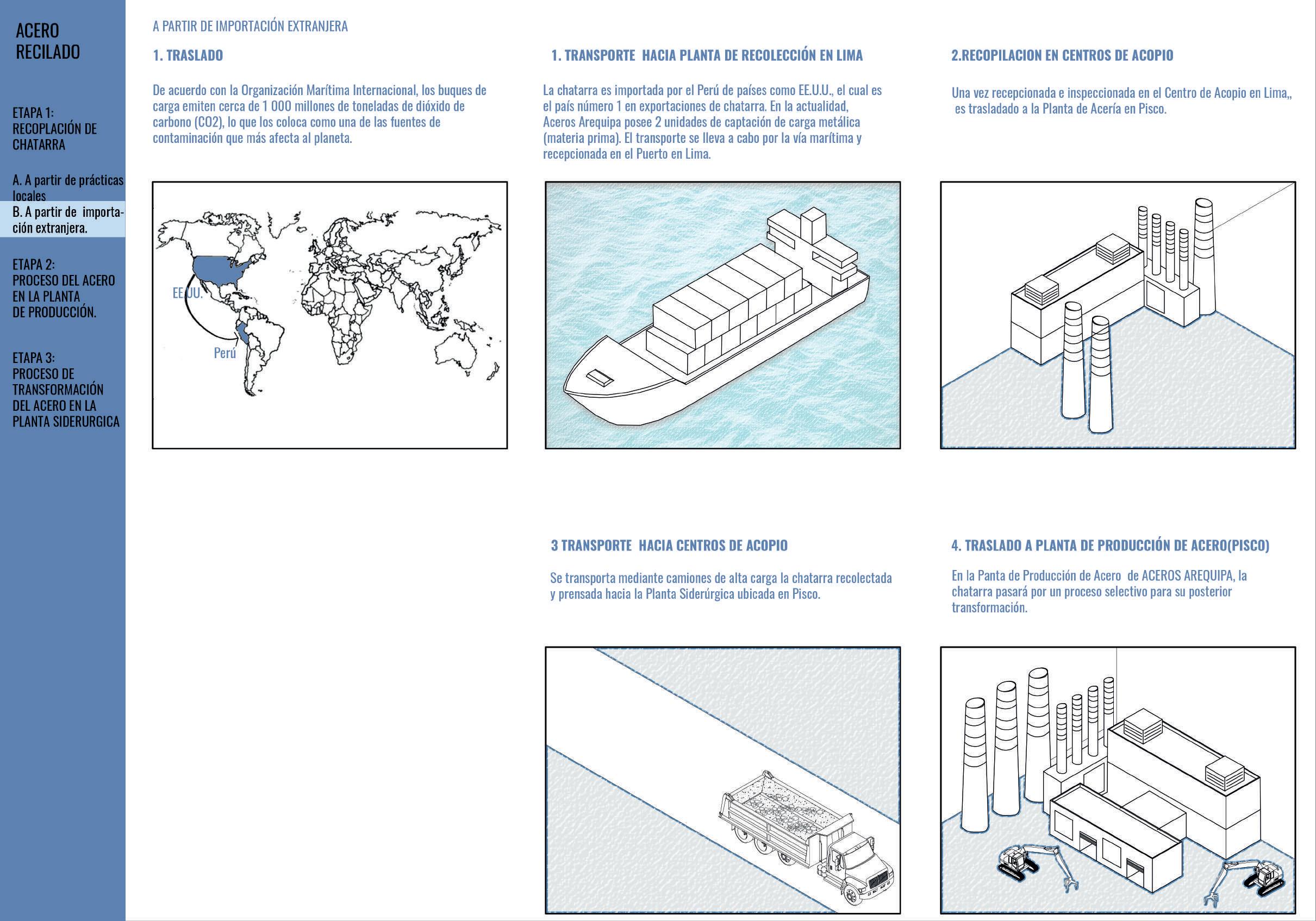

B. A partir de importación
Traslado a Planta Siderúrgica en Pisco
1.Transporte de chatarra
2.Transporte Marítimo

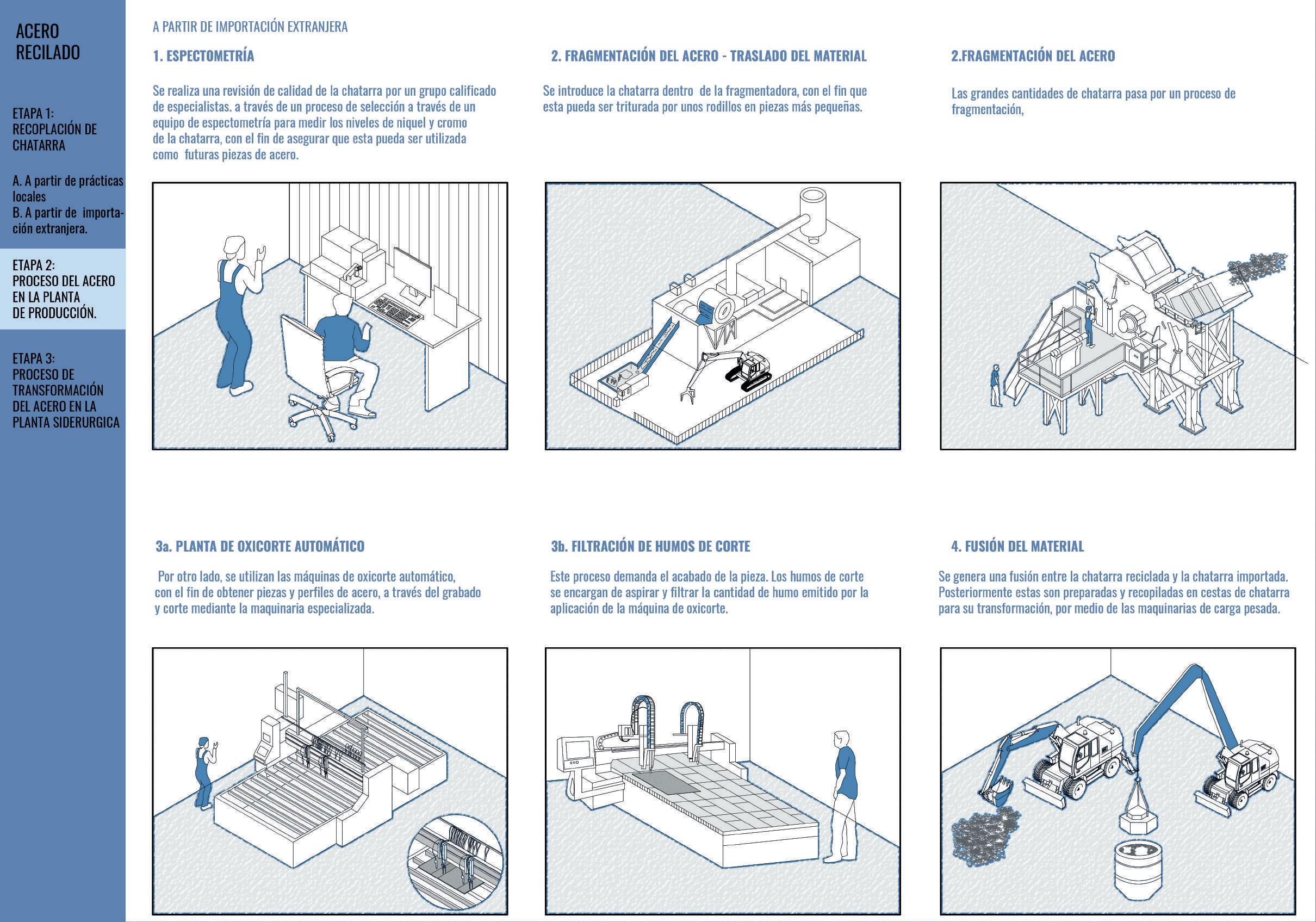

ETAPA 2: PROCESO DE ACERO EN LA PLANTA DE PRODUCCIÓN

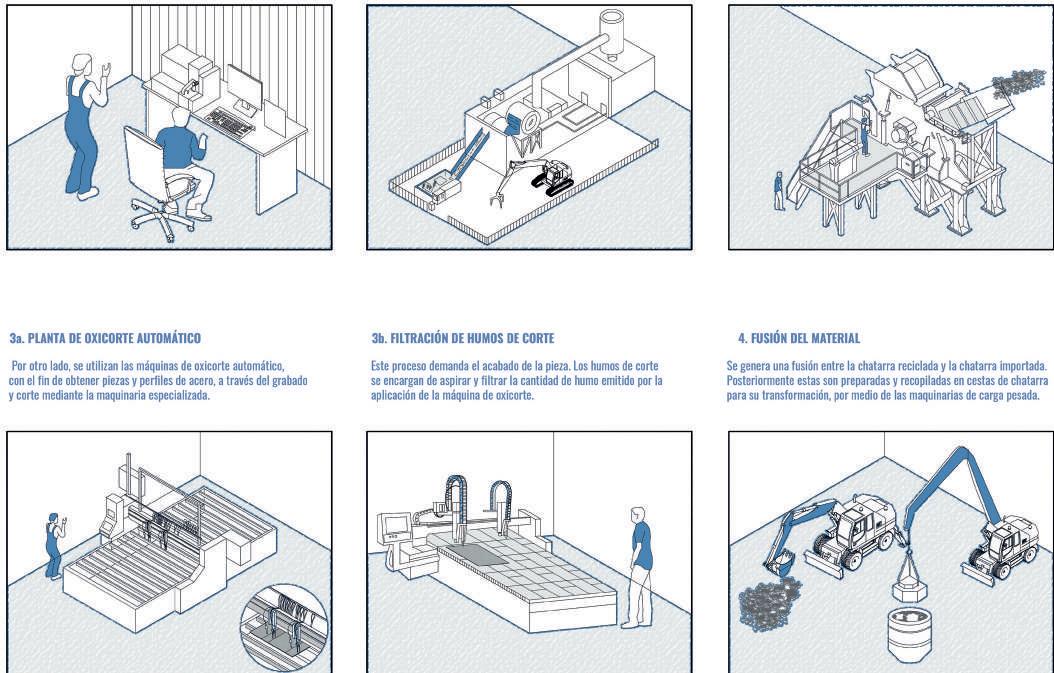

Oxicorte Automático Filtrado de humos de corte
Espectometria Fragmentacion del acero Fragmentacion del acero

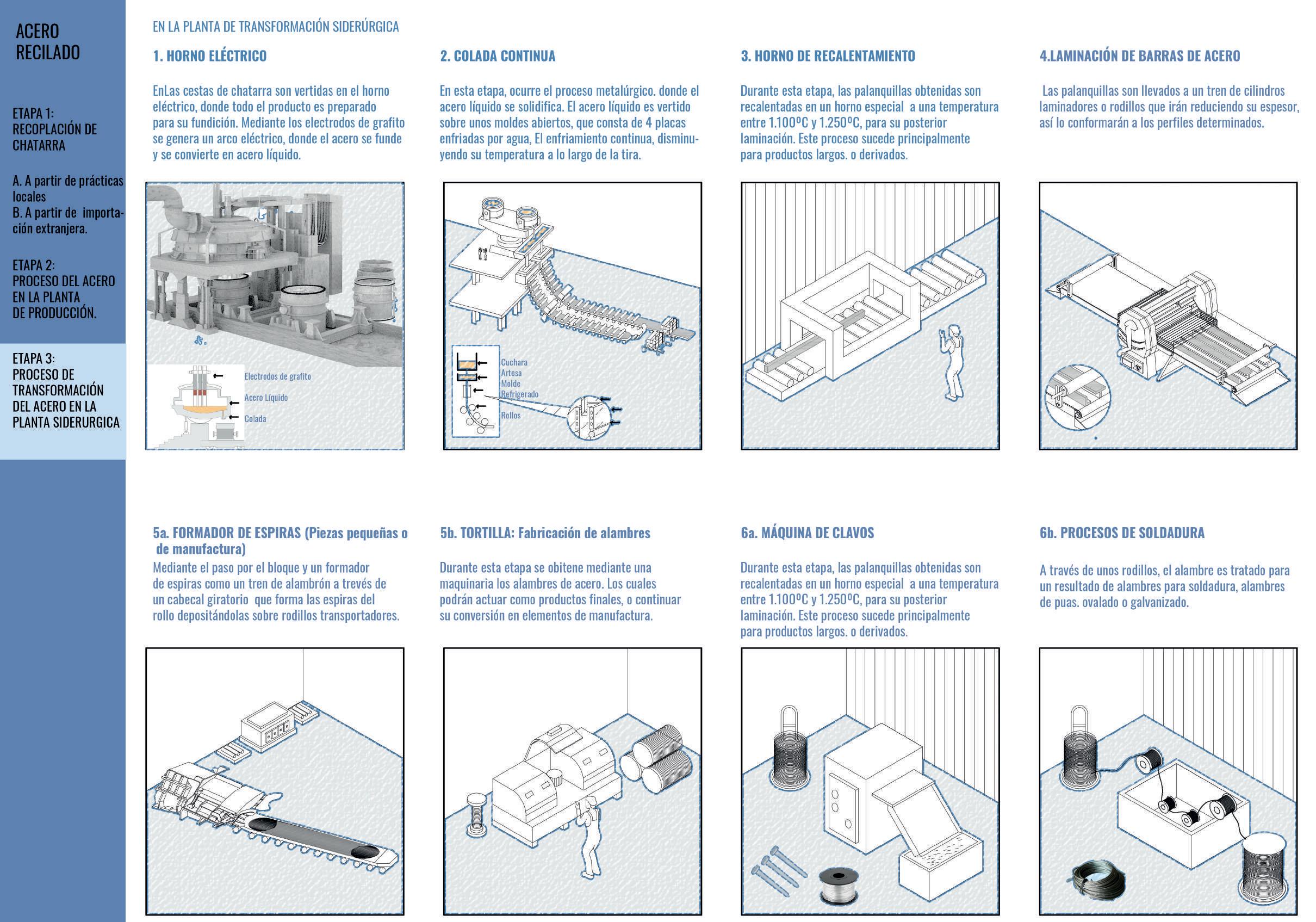

ETAPA 3: PROCESO DE TRANS FORMACIÓN DEL ACERO
Fusión de material Preparación de Cesta Horno Eléctrico Colada Continua Horno de Recalentamiento Laminación de acero Perfiles Tortilla: Formación de espiras
Acero no reciclado: Alto Horno de fundición
Formación de alambre
Máquina de clavos Elaboración de Manufactura
PABELLÓN DE ACERO RECICLADO LIMA, PERÚ
DATOS GENERALES DEL PROYECTO
EL PABELLÓN ZERO IMPACTO ESTÁ DISEÑADO A PARTIR DE LA REUTILIZACIÓN DE LOS MODELOS ESTÁNDAR DE PARADEROS, UBICADOS PRINCIPALMENTE EN LA AV. BRASIL. ADEMÁS, SE USARÁ LOS ANDAMIOS ESTÁNDAR PARA RIGIDIZAR LOS LATERALES DEL PABELLÓN.
EL PRÓPOSITO PRINCIPAL DEL DISEÑO FUE RECOLECTAR DESDE LA MÍNIMA PIEZA DE LOS MODELOS ANTES MECIONADOS, PARA ASÍ REDUCIR AL MÁXIMO LA HUELLA DE CARBONO GENERADO.
ESTRUCTURA
ÁREA TOTAL: 75.64 M2.
ALTURA MÁXIMA: 4.05 M.
ALTURA MÍNIMA: 0.10M.
ESTRATEGIA DE DISEÑO
REUTILIZAR: DISEÑOS DE PARADEROS ESTÁNDAR.
REUTILIZAR: ANDAMIOS.
CUBIERTA
TOMANDO COMO BASE LOS ARCOS, ESTOS SE COLOCARON DE MANERA LONGITUDINAL PARA ASÍ GENERAL UNA SOLA ESTRUCTURA QUE SOPORTARÁ XXXXX Y ADEMÁS EN LA ZONA CENTRAL SE REEMPLAZARÁ CON FIBRA TEXTIL. DE ESTA MANERA NO SOLO DIFERENCIAMOS LOS DOS ESCENARIOS CON EL CAMBIO DE MATERIAL EN EL SUELO, SINO TAMBIÉN EN LA CUBIERTA.
COLUMNAS
SE HAN DISPUESTO 14 COLUMNAS DE ACERO DE Ø 10 CM DE 3M DE ALTURA EN EL PABELLÓN, ESTOS FORMARÁN UNA GRILLA DE 3 M X 2.5 M DE ACUERDO A LAS DIMENSIONES DE LOS ARCOS RECICLADOS DE LOS PARADEROS EN UN SENTIDO Y A LAS DIMENSIONES ESTÁNDAR DE LOS ARRIOSTRES DE LOS ANDAMIOS .
ESTRUCTURA PARALELA
EL PABELLÓN ES CASI COMPLETAMENTE PERMEABLE. SIN EMBARGO, HAY ZONAS QUE ESTÁN DISEÑADAS CON TENSORES O ACEOR TUBULAR CON EL FIN DE RIGIDIZAR EL MÓDULO.
GRADERÍA
SE HA COLOCADO HACIA AMBOS EXTREMOS UN SISTEMA DE GRADERÍAS, REUTILZANDO ASÍ LAS BANCAS DE LOS PARADEROS.
PLATAFORMA
SE TRATA DE UNA PLATAFORMA DE CONCRETO GRIS DONDE SE UBICARÁ LA GRADERÍA. ADEMÁS, EN EL CENTRO DEL PABELLÓN SE REUTILAZARÁ LOS ADOQUINES QUE TAMBIÉN FORMAN PARTE DE LA SECCIÓN DEL PARADERO A REUTILIZAR.
DOS ESCENARIOS: ESTAR Y ÁREA COMÚN
OTROS MATERIALES
MADERA: TORNILLO
DATOS COMPARATIVOS
SEGÚN ELEMENTOS CONSTRUCTIVOS
El Tornillo es una madera medianamente pesada, presenta contracciones lineales media y contracción volumétrica estable. La madera, es moderadamente fácil de aserrar por su mediana resistencia mecánica. Presenta buena trabajabilidad y acabado CORRECTO para la producción de piezaS estructurales para construcción de viviendas, puertas y ventanas. Seca en forma rápida. La albura es susceptible al ataque biológico.
El duramen es resistente al ataque de hongos e insectos. Los usos más comunes son para construcciones livianas, carrocerías, muebles ordinarios y carpintería de obra en general, encofrados, moldura, elementos de mobiliario torneado, parihuelas, embalaje, machiembrados, traslapados, vigas, etc.
PROPIEDADES FISICAS:
Densidad Básica : 0.45 GR/CM3
FIBRA TEXTIL: YUTE
El yute es la fibra vegetal extraída del tallo y de la corteza de la planta denominada Corchorus capsularis. Estas fibras pueden ser de un color amarillo, marrón claro o blanco amarillento, aunque también se puede teñir de otros tonos con facilidad. Además, este componente es 100% natural, ecológico, biodegradable, reutilizable y reciclable.
Su crecimiento es bastante rápido, generalmente unos 4–6 meses. De la misma forma, este material es muy respetuoso con el medio ambiente, ya que hay estudios que dicen que una hectárea de plantas de yute puede absorber hasta 15 toneladas de dióxido de carbono y liberar 11 toneladas de oxígeno durante la temporada de crecimiento de yute.
TENSORES
CONCEPTO CONCEPTO CONCEPTO
Este tipo de elemento para carga e izaje podemos encontrarlo de varias formas: ojo-ojo, ojo-gancho o gancho-gancho, normalmente se utilizan para aparejar o tensar cables de acero, cabos, barras, etc. Están diseñados para tiro directo, para tensar sin sobrecargas.
Los tensores son usados en la industria náutica, arquitectura, química y otros.
Especialmente desarrollado para el izaje de cargas no guiadas. Este cable se caracteriza por tener múltiples capas de cordones, utilizado en grúas y puentes grúa de pequeña y mediana altura, donde se requieran características de resistencia a la rotación.
Entre otras características posee un balance adecuado de vida a la fatiga por flexión, resistencia al aplastamiento.
0 000 10 000 20 000 30 000 40 000 MADERA Series1 Series2 0 000 10 000 20 000 30 000 ABRAZADERA Ser es1 Ser es2 0 000 200 000 400.000 600 000 800 000 TUBOS VERTICALES 4" Series1 Series2 0 000 20 000 40 000 60 000 80 000 ROSETA Series1 Series2 0.000 100 000 200 000 300 000 HUSILLOS Ser es1 Ser es2 0 000 500 000 1,000.000 1,500 000 ARCOS CURVOS Series1 Series2 0 000 100 000 200.000 300.000 TUBOS Ø 5 CMS Series1 Series2 0 000 50 000 100 000 150.000 TUBOS Ø10 CMS 0,45 Series1 Series2 0.000 100 000 200 000 300.000 TUBOS Ø10 CMS 0,9 Series1 Series2 0 000 500 000 1,000 000 1,500 000 TUBOS Ø10 CMS BANCAS Series1 Series2 0 000 5 000 10.000 15 000 MADERA LISTON 25 CMS Series1 Series2 0 000 20 000 40.000 60 000 MADERA LISTON 15 CMS Series1 Series2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2 CASO 1 CASO 2
PABELLÓN DE ACERO RECICLADO
LIMA, PERÚ
DATOS GENERALES DEL PROYECTO
EL PABELLÓN ZERO IMPACTO ESTÁ DISEÑADO A PARTIR DE LA REUTILIZACIÓN DE LOS MODELOS ESTÁNDAR DE PARADEROS, UBICADOS PRINCIPALMENTE EN LA AV. BRASIL. ADEMÁS, SE USARÁ LOS ANDAMIOS ESTÁNDAR PARA RIGIDIZAR LOS LATERALES DEL PABELLÓN.
EL PRÓPOSITO PRINCIPAL DEL DISEÑO FUE RECOLECTAR DESDE LA MÍNIMA PIEZA DE LOS MODELOS ANTES MECIONADOS, PARA ASÍ REDUCIR AL MÁXIMO LA HUELLA DE CARBONO GENERADO.
ESTRUCTURA
ÁREA TOTAL: 75.64 M2.
ALTURA MÁXIMA: 4.05 M.
ALTURA MÍNIMA: 0.10M.
ESTRATEGIA DE DISEÑO
REUTILIZAR: DISEÑOS DE PARADEROS ESTÁNDAR.
REUTILIZAR: ANDAMIOS. DOS
CUBIERTA
TOMANDO COMO BASE LOS ARCOS, ESTOS SE COLOCARON DE MANERA LONGITUDINAL PARA ASÍ GENERAL UNA SOLA ESTRUCTURA QUE SOPORTARÁ XXXXX Y ADEMÁS EN LA ZONA CENTRAL SE REEMPLAZARÁ CON FIBRA TEXTIL. DE ESTA MANERA NO SOLO DIFERENCIAMOS LOS DOS ESCENARIOS CON EL CAMBIO DE MATERIAL EN EL SUELO, SINO TAMBIÉN EN LA CUBIERTA.
COLUMNAS
SE HAN DISPUESTO 14 COLUMNAS DE ACERO DE Ø 10 CM DE 3M DE ALTURA EN EL PABELLÓN, ESTOS FORMARÁN UNA GRILLA DE 3 M X 2.5 M DE ACUERDO A LAS DIMENSIONES DE LOS ARCOS RECICLADOS DE LOS PARADEROS EN UN SENTIDO Y A LAS DIMENSIONES ESTÁNDAR DE LOS ARRIOSTRES DE LOS ANDAMIOS .
ESTRUCTURA PARALELA
EL PABELLÓN ES CASI COMPLETAMENTE PERMEABLE. SIN EMBARGO, HAY ZONAS QUE ESTÁN DISEÑADAS CON TENSORES O ACEOR TUBULAR CON EL FIN DE RIGIDIZAR EL MÓDULO.
GRADERÍA
SE HA COLOCADO HACIA AMBOS EXTREMOS UN SISTEMA DE GRADERÍAS, REUTILZANDO ASÍ LAS BANCAS DE LOS PARADEROS.
PLATAFORMA
SE TRATA DE UNA PLATAFORMA DE CONCRETO GRIS DONDE SE UBICARÁ LA GRADERÍA. ADEMÁS, EN EL CENTRO DEL PABELLÓN SE REUTILAZARÁ LOS ADOQUINES QUE TAMBIÉN FORMAN PARTE DE LA SECCIÓN DEL PARADERO A REUTILIZAR.
ESCENARIOS: ESTAR Y ÁREA COMÚN
PABELLÓN DE ACERO RECICLADO
MATERIALES NUEVOS - RECICLADOS
ACERO - COLUMNAS, ESTRUCTURA Y CUBIERTA
EL ACERO ES UNA ALEACIÓN DE HIERRO CON UNA CANTIDAD DE CARBONO QUE PUEDE VARIAR ENTRE 0,03% Y 1,075% EN PESO DE SU COMPOSICIÓN, DEPENDIENDO DEL GRADO. LOS DOS COMPONENTES PRINCIPALES DEL ACERO SE ENCUENTRAN EN ABUNDANCIA EN LA NATURALEZA. EL ACERO SE PUEDE RECICLAR EL 70% SIN PERDER SUS ATRIBUTOS, LO QUE FAVORECE SU PRODUCCIÓN A GRAN ESCALA. ESTA VARIEDAD Y DISPONIBILIDAD LO HACE APTO PARA NUMEROSOS USOS COMO LA CONSTRUCCIÓN DE MAQUINARIA, HERRAMIENTAS, EDIFICIOS Y OBRAS PÚBLICAS, AERONÁUTICA, INDUSTRIA AUTOMOTRIZ, INSTRUMENTAL MÉDICO, ETC… CONTRIBUYENDO AL DESARROLLO TECNOLÓGICO DE LAS SOCIEDADES INDUSTRIALIZADAS.
REDUCCIÓN DE PRODUCCIÓN DE KG CO2
8 429,62 KGCO2
- 32,02%
MADERA TIPO TORNILLO - GRADERÍA, REVESTIMIENTO SUELO
5 723,54 KG CO2
EL TORNILLO ES UNA MADERA MEDIANAMENTE PESADA, PRESENTA CONTRACCIONES LINEALES MEDIA Y CONTRACCIÓN VOLUMÉTRICA ESTABLE. LA MADERA, ES MODERADAMENTE FÁCIL DE ASERRAR POR SU MEDIANA RESISTENCIA MECÁNICA. PRESENTA BUENA TRABAJABILIDAD Y ACABADO CORRECTO PARA LA PRODUCCIÓN DE PIEZAS ESTRUCTURALES PARA CONSTRUCCIÓN DE VIVIENDAS, PUERTAS Y VENTANAS. SECA EN FORMA RÁPIDA. LA ALBURA ES SUSCEPTIBLE AL ATAQUE BIOLÓGICO. ACTUALMENTE ES USADA EN PISOS, ESTRUCTURAS DE CASAS, ARMADURAS, VIGAS, COLUMNAS, CARPINTERÍA DE INTERIORES, ARTESANÍA Y EN LA FABRICACIÓN DE PUERTAS, VENTANAS Y CARROCERÍAS
REDUCCIÓN DE PRODUCCIÓN DE KG CO2
96,45 KGCO2
FIBRA TEXTIL - CUBIERTA
- 50%
48,22 KG CO2
EL YUTE ES LA FIBRA VEGETAL DE LA PLANTA DENOMINADA CORCHORUS CAPSULARIS. PUEDEN SER DE UN COLOR AMARILLO, MARRÓN CLARO O BLANCO AMARILLENTO, Y OTROS TEÑIDOS. ESTE COMPONENTE ES 100% NATURAL, ECOLÓGICO, BIODEGRADABLE, REUTILIZABLE Y RECICLABLE. SU CRECIMIENTO ES BASTANTE RÁPIDO, GENERALMENTE UNOS 4–6 MESES. UNA HECTÁREA DE PLANTAS DE YUTE PUEDE ABSORBER HASTA 15 TONELADAS DE DIÓXIDO DE CARBONO Y LIBERAR 11 TONELADAS DE OXÍGENO DURANTE SU CRECIMIENTO. ESTE MATERIAL ES PREFERIDO PARA NO USAR DEMASIADA CALAMINA COMO CUBIERTA.
REDUCCIÓN DE PRODUCCIÓN DE KG CO2 POR 1KG
2,28 KGCO2
-25,44%
1,7 KG CO2
FIBRA TEXTIL
ACERO RECICLADO
MADERA TIPO TORNILLO
PABELLÓN DE ACERO RECICLADO
CASO 1: MATERIALES NUEVOS
CASO 1: KG CO2 POR MATERIAL
EL SEGUNDO MATERIAL, QUE MÁS PRODUCE CO2, SERÍA EL HORMIGÓN CON UN 13,13% DEL TOTAL. SIN EMBARGO, EN EL RATIO CO2 EN COMPARACIÓN CON SU CUOTA DE MASA EN EL EDIFICIO, ESTE MATERÍAL REPRESENTARÍA UNO DE LOS MENOS CONTAMINANTES PUES SOLO REPRESENTA EL 50% DE LA MASA TOTAL
CASO 1: KG CO2 POR PARTE Y ELEMENTO
EN LA COMPARACIÓN DE VALORES COMO MASA, VOLÚMEN Y CO2 SE ENCUENTRAN LA DIVERSIDAD DE REALIDADES POR MATERIALES. DE LOS QUE SE DESTACAN EL ACERO, POR SU ALTA HUELLA Y CO2, PERO REDUCIDO VOLÚMEN. MIENTRAS QUE EL HORMIGÓN MANTIENE UNA HUELLA MENOS A LA DE SU MASA.
LA MADERA ES UN CASO DONDE PRESENTA UNA DIMINUTA MARCA EN EL PROYECTO, AL IGUAL QUE LA TELA. DE ESTE CUADRO CABE PREGUNTAR CÓMO SERÍA EL PROYECTO SI SOLO FUESE DE ESTOS ELEMENTOS.
PARA EJEMPLIFICAR LA SOBRECARGA DE ALGUNOS MATERIALES SOBRE EL PROYECTO SE CALCULA LA HUELLA DE CARBONO DEL EDIFICIO, SI ESTE FUESE HECHO CON LA HUELLA DE UN SOLO MATERIAL.
SUELO - 21,29%
CUBIERTA - 4,38%
TECHO 5,2%
ESTRUCTURA - 31,06%
MOBILIARIO - 17,78%
TOTAL= 11 078,5 KGCO2 ESTRU.
TECHO 13,83%
1755,58 KGCO2 1 532,18 KGCO2 2 358,86 KGCO2 3 441,08 KGCO2 1 970,8 KGCO2 MAD. MAD. MAD HUSILLO ADOQUINES TUBOS BANCAS TUBO 0,9 TUBO 0,45 TUBO 5 CALAMINA TENSORES P. AB TENSORES A TENSORES B TENSO. C TUBOS ARCOS YUTE LOSA ROSETA TUBO
TOTAL= 18 126,63 KG ESTRU.
793,63 KG 942,16 KG 13 151,24 KG 2 360,58 880, 02 KG MAD. MAD. MAD. HUSILLO ADOQUINES TUBOS BANCAS T. TU TU TU CALAMINA TENSORES P. AB. RO TENSORES A TENSORES B TENSO. C TUBOS ARCOS YUTE LOSA
SUELO - 72,55% ESTRUCTURA - 13,02% MOBILIARIO - 4,86%
CUBIERTA - 16,03%
NUEVO % 100% 46,38% 66,63% 34,62% 370,19% 657,63% KG CO2 11 078,502 3 860,97 5 546,75 2 882,13 30 815,27 54 742,42 CASOS REAL ARCILLA MADERA HORMIGÓN LONA ACERO
EL TOTAL DE KG DE CO2 DE LA OBRA, EN CUANTO USO DE MATERIALES, SE CALCULA EN 11 078,5. DE ESTE, EL MATERIAL QUE MÁS CO2 PRODUCE ES EL ACERO CON UN 76,09% DEL TOTAL PESE A REPRESENTAR SOLO EL 25% DE LA MASA TOTAL DEL EDIFICIO.
PABELLÓN DE ACERO RECICLADO
CASO 2: TRASNPORTE ELEMENTOS REUSADOS
EL ACERO SE OBTIENE DE LOS PARADEROS DE LA AV. BRASIL. TANTO LOS POSTES DE 10 CMS, COMO LOS DE 5 CMS. A SU VEZ SE OBTIENEN LOS ARCOS CURVOS DE LA ESTRUCTURA DEL TECHO. EL REUSO DE ESTE MATERIAL FAVORECE LA PROLONGACIÓN DE LA VIDA ÚTIL DE ESTOS ELEMENTOS QUE SE PROMEDIA EN 25 AÑOS
CASO 2: MAPA DE DISTRIBUCIONES DE MATERIALES
LA MADERA PROVIENE TAMBIÉN DE LOS PARADEROS. ESTOS SON LOS DOS TIPOS DE TABLAS USADAS EN LOS ASIENTOS. LAS DE 25 CMS Y 15 CMS.
LOS ADOQUINES USADOS PROVIENEN TAMBIÉN DEL PARADERO, EN ESTE CASO DEL SUELO DEL MISMO. LA FACILIDAD DE DESMONTAR LOS ADOQUINES RESIDE EN SU CARACTERÍSTICA DE ESTAR PUESTOS DE MANERA MANUAL SOBRE ARENA.
SE DECIDIÓ A LA PUCP COMO LUGAR DONDE COLOCAR EL PROYECTO.
EL PABELLÓN DISEÑADO SOLO TENDRÁ DOS PUNTOS DE RECOJO DE MATERIALES, LOS PROVEESORES VIENEN DE LA URBANIZACIÓN PANDO, EL CUAL ESTÁ MUY CERCA DE LA PUCP QUE ES DONDE SE COLOCARÁ EL MÓDULO . EL OTRO PUNTO SERÁ LA AVENIDA BRASIL, ESTE MODELO ESTÁNDAR DE PARADEROS SE ENCUENTRA A LO LARGO DE TODA ESTA VÍA EXPRESA. A PESAR DE ESTAR A 2.65KM DEL PUNTO DE CONSTRUCCIÓN, SE REALIZARÁN CUATRO VIAJES YA QUE EN LA CIUDAD SOLO CIRCULA CAMIONES DE CAPACIDAD DE 6 TONELADAS, LO CUAL NOS LIMITA EL PESO A TRANSPORTAR EN UN SOLO VIAJE.
LA HUELLA, DEJADA POR EL TRANSPORTE, ES MÍNIMA EN COMPARACIÓN CON EL RESTO DEL MÓDULO. SIN EMBARGO ESTA EMISIÓN DE CARBONO DEBE TOMARSE EN CUENTA EN SU USO.
TRANSPORTE
DISTANCIA TOTAL Y HUELLA DATOS DE
URBANIZACIÓN PANDO ANDAMIOS PUCP AVENIDA BRASIL PARADEROS ESTÁNDAR 2.65 km. 1.20 km. RECORRIDO CO2 TOTAL # DE VIAJES # DE PROVEEDORES 13 KM 8.125 KGCO2 6 VIAJES 2 EFICIENCIA KM - LITRO= 4/1 CO2 POR LITRO= 2,5 KG CO2 CO2 POR KM= 0,625 KG CO2 CAPACIDAD 6 TONS MADERA PEGAMENTO HORMIGÓN ACRÍLICO ALUMINIO CARACTERÍSTICAS DEL TRANSPORTE
PABELLÓN DE ACERO RECICLADO
CASO 1: OTROS GRÁFICOS
DATOS EN CONTEXTO
VOLUMEN TOTAL DEL EDIFICIO SEGÚN MATERIAL Y ELEMENTO
HUELLA DE CARBONO TOTAL SEGÚN MATERIAL Y ELEMENTO
HUELLA POR M2
11 978,502 KGCO2 146,464 KGCO2/M2 75,64 M2
LA HUELLA DE CARBONO POR M2 SE CALCULÓ EN 146,46 KGCO2. DE ESTA
CANTIDAD EL ACERO REPRESENTÓ 111,44 KGCO2 POR M2. EN SEGUNDO LUGAR ESTÁ EL HORMIGÓN Y EN TERCERO LA ARCILLA.
DEL ACERO EL ELEMENTO QUE MÁS
CONTAMINÓ ES EL TUBO DE 10CMS DE DIÁMETRO, EN TODOS SUS USOS Y LA CALAMINA
MASA TOTAL SEGÚN MATERIAL Y ELEMENTO
ACERO MADERA HORMIGON ARC LLA TEL A LOSA ADOQUINES MADERA ABRAZ ADERA TENSORE S A TENSORE S B ACERO MADERA HORMIGON ARC LLA TEL A LOSA ADOQUINES MADERA ABRAZ ADERA TENSORE S A TENSORE S B ACERO MADERA HORMIGON ARC LLA TEL A LOSA ADOQUINES MADERA ABRAZ ADERA TENSORE S A TENSORE S B LOSA ADOQU NES MADER ABRAZADERA TENSORES A TENSORES B TENSORES C TUBOS VERT CALES ROSETA HUS L OS ARCOS CUR OS PLE NAS TENSORES TE A L NO CALAM NA TUBOS Ø CMS TUBOS Ø1 CMS 0 5 TUBOS Ø1 CMS 9 TUBOS Ø1 CMS BANCA MADER L STON 5 CMS MADER L STON 5 CMS TORN L OS LOSA ADOQU NES MADERA ABRAZADERA TENSORES A TENSORES B TENSORES C TUBOS VERT CALES ROSETA HUS L OS ARCOS CURVOS P E NAS TENSORES TE A L NO CALAM NA TUBOS Ø CMS TUBOS Ø1 CMS 0 5 TUBOS Ø1 CMS 9 TUBOS Ø1 CMS BANCAS MADERA L STON 5 CMS MADERA L STON 5 CMS TORN L OS LOSA ADOQU NES MADERA ABRAZADERA TENSORES A TENSORES B TENSORES C TUBOS VERT CA ES 4 ROSETA HUS L OS ARCOS CURVOS PLET NAS TENSORES TE A L NO CALAM NA TUBOS Ø 5 CMS TUBOS Ø1 CMS 0 4 TUBOS Ø10 CMS 9 TUBOS Ø10 CMS BANCAS MADERA L STON 2 CMS MADERA L STON 1 CMS TORN L OS ACERO 76,09% TOTAL= 11 078,502 8 429,62 KGCO2 HORMIGÓN 13,13% 1 455,041 KGCO2 ARCILLA 7,88% 872,772 KGCO2 LONA 2,02% 224,617 KGCO2 MADERA 0,87% 96,452 KGCO2 MADERA
PABELLÓN DE ACERO RECICLADO
CASO 2: OPTIMIZADO CON PIEZAS DE RECICLAJE
CASO 1: KG CO2 POR MATERIAL
EL TOTAL DE KG DE CO2 DE LA OBRA OPTIMIZADA, EN CUANTO USO DE MATERIALES, SE CALCULA EN 8 324,19. REPRESENTA UNA DISMINUCIÓN DEL 24,9% DE ESTE, EL MATERIAL QUE MÁS CO2 PRODUCE AÚN ES EL ACERO CON UN 68,75% DEL TOTAL PESE A REPRESENTAR SOLO EL 25% DE LA MASA TOTAL DEL EDIFICIO.
EL SEGUNDO MATERIAL QUE MÁS CONTAMINA ES EL HORMIGÓN SEGUIDO POR LOS ADOQUINES. SIN EMBARGO, EL ÚLTIMO PRESENTA UN REUSO DE CASI EL 100%.
CASO 1: KG CO2 POR PARTE Y
8 324,19 KGCO2
SE REDUJO PRINCIPALMENTE EN EL ACERO Y MADERA. AMBOS ELEMENTOS CUENTAN CON UN FACTOR DE REUSO> 0,7 Y 0,5, RESPECTIVAMENTE. A PARTIR DE AHÍ AL ACERO SE LE REDUJO UN 22,11% Y A LA MADERA LA MITAD. EL HECHO DE NO REDUCIRSE EN UN 30% EL ACERO SE DEBE A QUE CIERTOS ELEMENTOS COMO LA CALAMINA O LOS TORNILLOS RESULTAN MUY DIFÍCILES DE REUSAR O RECICLAR POR EL ESTADO QUE TERMINAN.
CASO 2: KG CO2 POR
75,64 M2
EN EL CASO OPTIMIZADO SE LOGRÓ REDUCIR LA HUELLA HASTA 101,05 KGCO2 POR M2. ES EL ACERO EL PRINCIPAL RESPONSABLE POR LA HUELLA, PERO ES EL MATERIAL QUE MÁS APORTÓ A LA REDUCCIÓN DEL MISMO DADA SU CAPACIDAD DE REUSO Y RECICLAJE. SE OBTUVO UN 32,02% COMO OPTIMIZACIÓN DE TODA LA OBRA.
110,050 KGCO2/M2
ELEMENTO
MATERIAL
TOTAL= 8 324,19 KGCO2 CUBIERTA - 21,33% ESTRU. TECHO 10,2%
-
ESTRUCTURA - 32,11% 11 078,5 KGCO2 8 324,19 KGCO2 SITUACIÓN ANTERIOR SITUACIÓN OPTIMIZADA MOBILIARIO - 8,21% 1 775,58 KGCO2 848,87 KGCO2 2 343,34 KGCO2 2 673,201 KGCO2 683,206 KGCO2 MAD. ADOQUINES CALAMINA YUTE LOSA HUSILLO AB TENSORES A TENSORES B TENSO. C TUBOS RO MAD. MAD TUBOS BANCAS TUBO 0,9 TUBO 0,45 TUBO 0,05 TU TENSORES P. ARCOS
SUELO
28,15%
HUELLA POR M2
ACERO 68,75% HORMIGÓN
TOTAL= 8 324,192 KGCO2 5 723,537 KGCO2 1 455,041 KGCO2 ARCILLA 10,48% 872,772 KGCO2 LONA 2,69% 224,617 KGCO2 MADERA 0,58% ACERO - 2 706,1 KGCO2 MADERA - 48,23 KGCO2 48,226 KGCO2 MADERA
17,48%
PROCESO: MANUFACTURA
A1- A3:
Adquisición de Materales +Transporte + Manufactura
Concreto reciclado
A3: ADQUISICIÓN DE ESTRUCTURAS A RECICLAR
DESMONTAJE DE PARADERO ESTRUCTURA
Se realiza la excavación para colocación de las bases de concreto de los 115 pilares estructurales del pabellón.
Para el desmontaje de los andamios, se retiraríann los arriostres laterales los cuales serían reutilizados en la estructura principal del pabellón, además se retirarían los
Acero
Madera
A5: PROCESO DE CONSTRUCCIÓN E INSTALACIÓN
Mezcla y Vaciado de Losa de concreto
Se realiza la mezcla y el vaciado de la losa in situ. Cabe resaltar que para la elebaoración de esta se usa el concreto recilado de los cimientos de los paraderos como agregado.
Tela
Instalación de columnas de acero
Se realiza el anclaje de las columnas de acero a la losa por medio del husillo y pilote de rosca proveniente de los andamios para facilitar su desmontaje. Se instalan las 14 columnas principales. do la distancia de las columnas en un eje, en el otro sentido se utiliza una estructura de materiales nuevos
A4: TRANSPORTE
En primer lugar se considera el transporte hacia los paraderos ubicados en la Av.Brasil así como los puntos centrales de abastacimiento de los demás materiales para la construcción del pabellón
Andamios
Andamios
PABELLÓN
Aceros Arequipa
Av. Brasil (PARADEROS)
Multitop (TELA LINO)
Instalación de los arcos curvos
En primer lugar se encaja los tensores en las pletinas ubicadas en los arcos curvos y luego y luego se iza esta “armadura” de arcos de acero. Los arcos de los extremos encajarían sobre las columnas principales y el tensor encajaría sobre el pilote de rosca ubicada sobre la columna.
Instalación de cobertura de techo (calamina y tela de lino) Instalación de gradería y adoquines
Una vez situada la estructura del techo, se colocan las calaminas en los extremos del pabellón, lo cual servirá para rigidizar la estructura, además de diferenciar la zona de descanso de la zona central común, donde la cobertura se dará a partir de la tela de lino.
Una vez instalado el pabellón se agrega el mobiliario: la graderia extraída a partir de los paraderos reciclados, se utilizan todos los elementos de los 8 paraderos, ya sea como mobiliario, estructura o suelo
URBANIZACIÓN
ANDAMIOS PUCP AVENIDA BRASIL PARADEROS ESTÁNDAR 2.65
1.20
PANDO
km.
km.
El pabellón se ubicaría en la Facultad de Arquitectura de la PUCP, por lo cual permitiría actividades artísticas, salas de reuniones y visitas extemporáneas, al tener dos zonas diferenciadas permitiría tanto el descanso como la recreación.
C1: DESMONTAJE DEL PABELLÓN
Los elementos adicionales para las uniones permiten el desmontaje de la estructura por partes. De forma inversa al montaje del pabellón. Por ello, en primer lugar se retiraría el mobiliario interior, después la cobertura de calamina y tela de lino. Psteriormente se retiraría los ejes centrales de arcos cruvos ya que su apoyo se encuentra en los extremos. Finalmente se tendría que retirar los arriostres laterales para el desanclaje de las columnas del suelo.
D: BENEFICIOS DESPUÉS DE CICLO DE VIDA : POSIBILIDAD DE REUSO
ANDAMIOS
Al tener una unión desmontable, permite el reuso de los arriostres de los 16 andamios de los que originalmente fueron extraídos.
PARADEROS
Los 8 paraderos utilizados para construir el pabellón pueden ser reutilizados como mobiliario urbano en la Av. Brasil, de donde fueron extraidos
ADOQUINES
los adoquines pueden ser reutilizados como pavimento para las peatonales a lo largo de las Avenidas ya que se encontraban ubicados sobre el suelo sin ningún tipo de unión fija entre sí.
COBERTURA + CALAMINAS
Las coberturas de calamina podrían ser reutilizadas como coberturas exteriores para viviendas/ restaurantes o comercio de menor escala.
TELA DE LINO
Las dimensiones de 2.5 x 6m de tela permiten el reuso de la tela como cobertura permeable para espacio públicos y áreas de comercio itinerante.
REDUCTOR DE ACERO
El elemento utilizado para ensamble de las columnas y los arcos de acero, puede ser reutilizado para las conexiones de tubería de acero galvanizado, así comopara la construcción de galpones y talleres
B1: USO DEL PABELLÓN (1 AÑO)
CICLO DE VIDA
PABELLÓN DE ACERO RECICLADO
CASO 2: CATÁLOGO DE PIEZAS
ESTREATEGIA REUSO
CALAMINA DE ACERO 2 MM X 4
VIGAS CURVAS X 8
COLUMNAS DE ACERO Ø 10 CM X 8
TELA DE LINO X
TUBOS DE ACERO Ø 5 CM X24
TABLAS DE MADERA DE 1/2 X 0.15X 2M X 24
TABLAS DE MADERA DE 1/2 X 0.25X 2M X 48
ARRIOSTRES DE TUBOS DE ACERO Ø 2.5 CM 2.4 M X 32
PERNO PARA ANDAMIOS X 64
ABRAZADERA X 16
ROSETA X 22
PILOTE DE ROSCA X 38
HUSILLOS X 38
PARADEROS
COLUMNAS DE ACERO Ø 2.5 CM X 56 X8 X16
ANDAMIOS
REDUCCIÓN CONCÉNTRICA DE 4” A 2” X 14
PLETINAS 3MM X 22
TENSORES X 30
CABLE DE ACERO 1/8” Ø3 MM 1 ROLLO 100 M X 1
TUBO DE ACERO Ø 2.5 CM L =4.3 M X 8
ADOQUINES DE 0.06 CM
ÁREA: 37.26 M2 X 1863
LOSA DE CONCRETO DE 0.10 CM ÁREA: 38.14 M2 X 38.14 M2
NUEVOS ELEMENTOS ELEMENTOS RECILADOS ELEMENTOS ESPECIALES
PABELLÓN DE ACERO RECICLADO
SISTEMATIZACIÓN : DETALLES CONSTRUCTIVOS
DETALLE 1: ENSAMBLE DE LOS ARCOS DE ACEROY ANCLAJE A LA COLUMNA
DETALLE 2: ENSAMBLE DE LOS ARCOS DE ACERO INTERMEDIOS Y TENSORES
DETALLE 3: ANCLAJE DE COLUMNA AL SUELO
DETALLE 4: ENSAMBLE DE LOS ARRIOSTRES LATERALES A LA COLUMNA
