Tri-Frame Stand Module
Kopie zur thcisnA - run rüf retni n e n Gebrauch! Autorisierter Betreiber intern
Projekt-Nr.: 2022-0282 Auftraggeber: JC Eventtechnik GmbH Projektname: Tri-Frame Ständerwerk www.expo-engineering.de Seite 2 von 38 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). Inhaltsverzeichnis 1 Aufbau- und Betriebshinweise............................................................... 3 2 Objektbeschreibung................................................................................ 5 3 Berechnungsgrundlagen ........................................................................ 8 4 Verwendete Materialien........................................................................... 9 5 Lastannahmen ........................................................................................10 5.1 Ständige Lasten / Eigengewichte.........................................................10 5.2 Schneelasten / Eislasten 10 5.3 Windlasten (outdoor)............................................................................10 5.4 Begehung Wartungssteg 11 6 Schnittgrößenermittlung........................................................................11 7 Nachweise der Bauteiltragfähigkeit ......................................................12 7.1 Tri-Frame Traverse..............................................................................12 7.1.1 Einzelgurt 13 7.1.2 Doppelgurt 13 7.1.3 Übertragbares Moment .................................................................. 13 7.1.4 Diagonalen 13 7.1.5 Vertikalen ....................................................................................... 13 7.1.6 Übertragbare Querkraft 13 7.1.7 Vorhandene Beanspruchung 14 7.2 Basement.............................................................................................15 7.3 Ausleger 17 7.4 Diagonalanschlag.................................................................................18 7.5 Diagonale.............................................................................................23 7.6 Plattform 26 7.7 Spindeln...............................................................................................29 8 Nachweise der Lagesicherheit ..............................................................31 8.1 Kippsicherheit 31 8.2 Gleitsicherheit ......................................................................................33 8.3 Zusammenfassung Ballast je Variante 35 9 Unterpallung............................................................................................37 10 Schlussbemerkungen ............................................................................38 eipoK ruz isnAhc tnur für internen Geb r !hcua AutorisierterBetreiber intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
1 Aufbau- und Betriebshinweise
Eine fachgerechte Montage und Betrieb der Konstruktion sind Voraussetzung für diese statische Berechnung. Unbeachtet allgemein gültiger Sicherheitsanforderungen sind aus statischer Hinsicht folgende Hinweise zu beachten:
Die Varianten können in sämtlichen Gebieten im Binnenland aufgestellt werden, in denen die Basis-Windgeschwindigkeit gemäß DIN EN 1991-14/NA ≤ 25,0 m/s beträgt und die Topografie einem Mischprofil der Geländekategorien II und III entsprechen. In Deutschland entspricht das in Windzone I den Höhenlagen bis 1000 m ü. NN und in Windzone II den Höhenlagen bis 800 m ü. NN. Die Höhe dieser Varianten ist maximal auf 7m (+Spindelbasement 0,29m) begrenzt.
Es erfolgt keine Unterscheidung der Betriebszustände in Abhängigkeit der Windgeschwindigkeiten. Die Konstruktion kann in den ausgewiesenen Windzonen ohne zusätzliche Verstärkungsmaßnahmen aufgestellt werden.
Die Konstruktion ist auf einem ebenen und ausreichend tragfähigen Untergrund zu errichten. Ggf. sind ausgleichende / lastverteilende Maßnahmen zu treffen (s. Unterpallungen).
Für die korrekte Verankerung (Ballast und Reibwerte) der Konstruktion sind die Hinweise im Kapitel „Nachweis der Lagesicherheit“ zu beachten.
Es sind für die Hauptkonstruktion nur original Bauteile der Firma LedTek, und ATC zu verwenden.
Sämtliche Verbindungen sind gegen selbständiges Lösen zu sichern.
Die Breite der Wände kann beliebig gewählt werden, wenn in der Breite jeden laufenden Meter ein Tragrahmen eingebaut wird.
Weitere Angaben im Dokument sind ebenfalls zu beachten.
Allgemeine Hinweise:
Es wird auf die Hinweise in der igvw-Schrift SQ P1 bezüglich Schutzpotentialausgleich, Blitzschutz und Mängelprüfung der verwendeten Bauteile verwiesen.
Die herstellerseitigen Aufbau- und Betriebshinweise sind ebenfalls zu berücksichtigen.
www.expo-engineering.de
Seite 3 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopie zur Ansi c thrun rüf nenretni G e brauch!
intern
Autorisierter Betreiber
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
Sämtliche verwendeten Bauprodukte müssen CE-und (in Deutschland) Ügekennzeichnet sein.
Es wird auf die Hinweise in der igvw-Schrift SQ P1 bezüglich Schutzpotentialausgleich, Blitzschutz und Mängelprüfung der verwendeten Bauteile verwiesen.
Die Ausführungsklasse ist EXC2 (SC1) gemäß EN 1090. Bei kaltgeformten Stahl-Hohlprofilen nach EN 10219, die nicht die in Tabelle 4.2 (DIN EN 1993-1-8:2010-12) festgelegten Grenzen erfüllen, kann vorausgesetzt werden, dass sie diese Grenzen erfüllen, sofern diese Profile eine Dicke aufweisen, die nicht größer als 12,5 mm und Al-beruhigt sind mit einer Qualität von J2H, K2H, MH, MLH, NH oder NLH und ferner C < 0,18 %, P < 0,020 % und S < 0,012 % erfüllen.
www.expo-engineering.de Seite 4 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK ruz thcisnArun f ür internen
intern
Gebrauch!AutorisierterBetreiber
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
2 Objektbeschreibung
Bei den Konstruktionen handelt es sich um Tagwerke für unterschiedlich große LED Wände im Innen- und Außenbereich.
Das Tragwerk besteht aus vertikalen Tri-Frame Traversen und bodenseitigen Stahlrahmen für die Ballastierung. Zur Aussteifung sind Diagonale angeordnet.
Des Weiteren ist bei den höheren Varianten ab 5m ein Laufsteg zur Wartungszwecken eingebaut

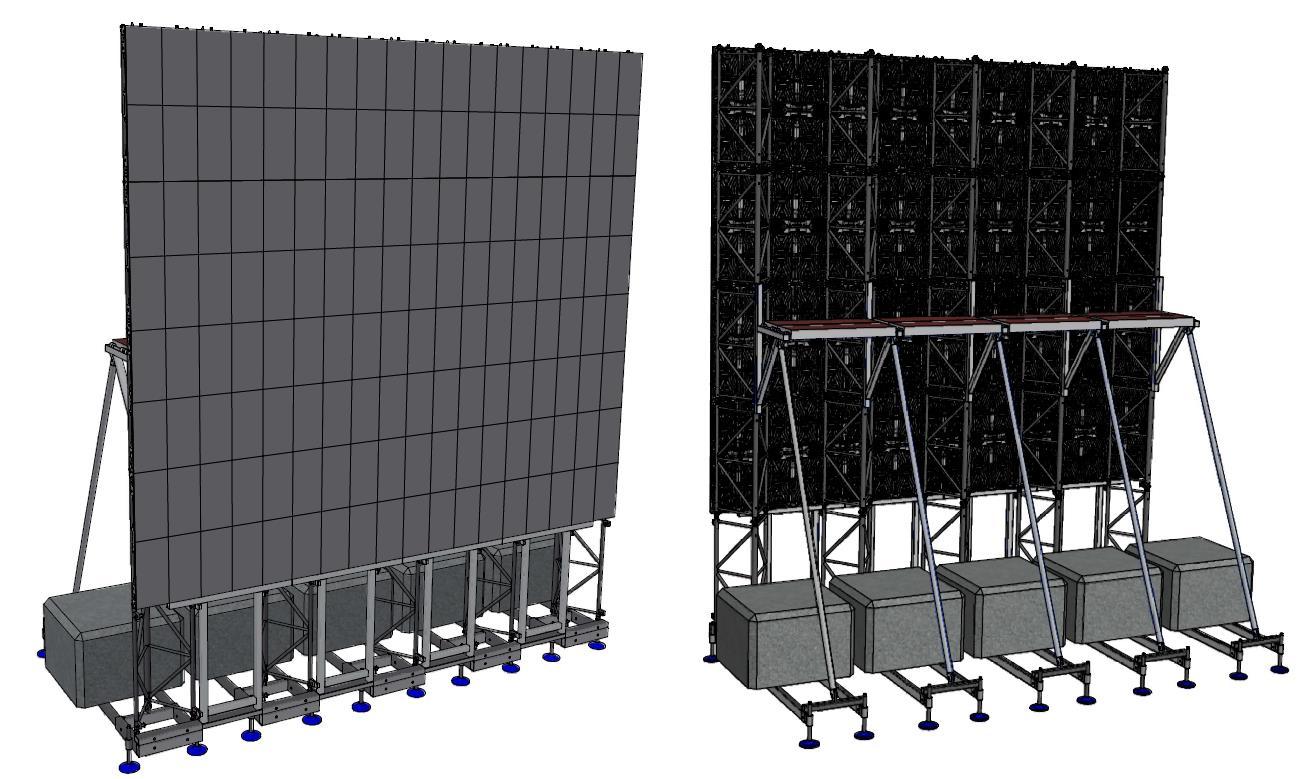

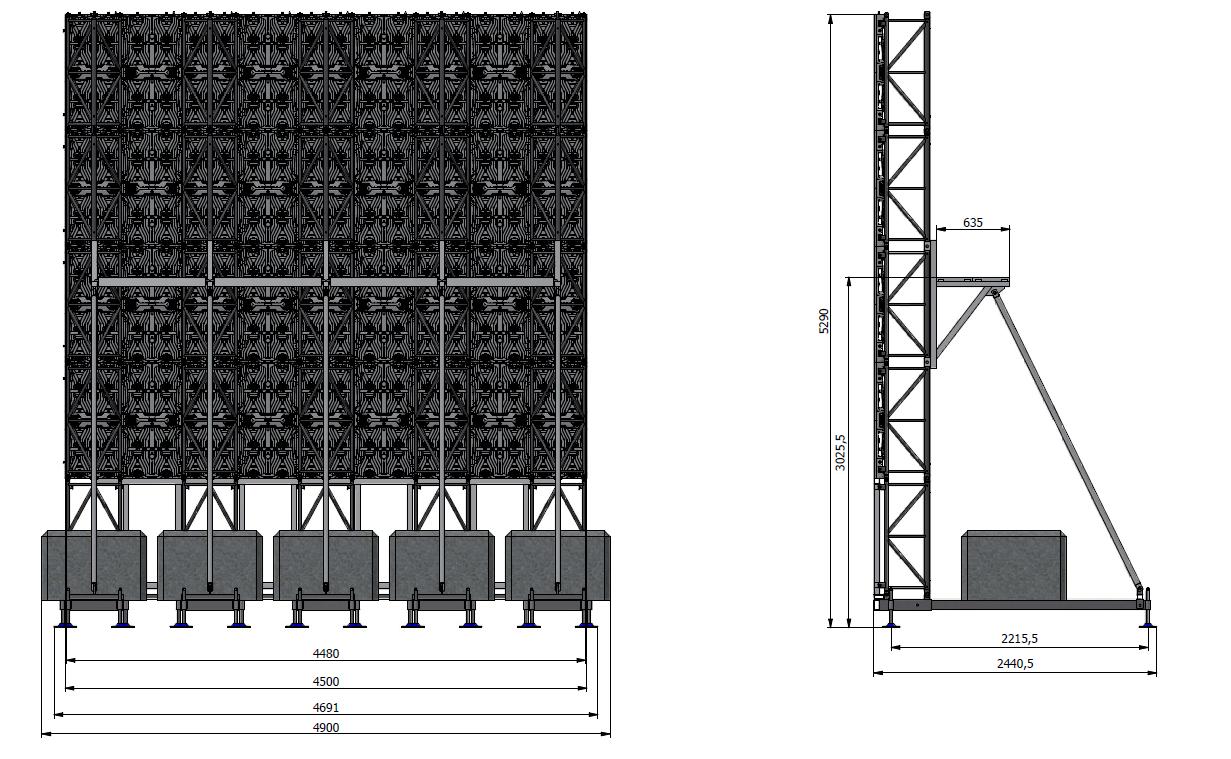

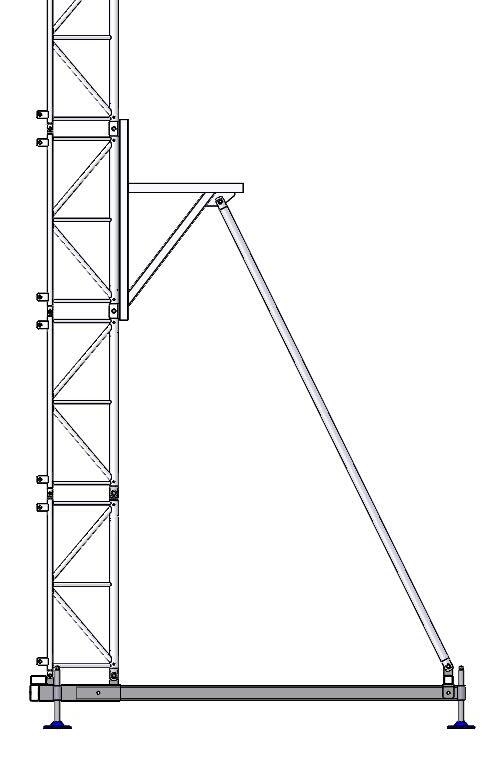

Bsp. Variante 5m hoch mit 1m unten frei
Projektname: Tri-Frame Ständerwerk www.expo-engineering.de
Dieses
Seite 5 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
K o p ie zur Ansichtnur f ü r nenretni
Autorisierter Betreiber intern
!hcuarbeG
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk www.expo-engineering.de
Seite 6 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopie zur Ansichtn u r rüf nenretni !hcuarbeG

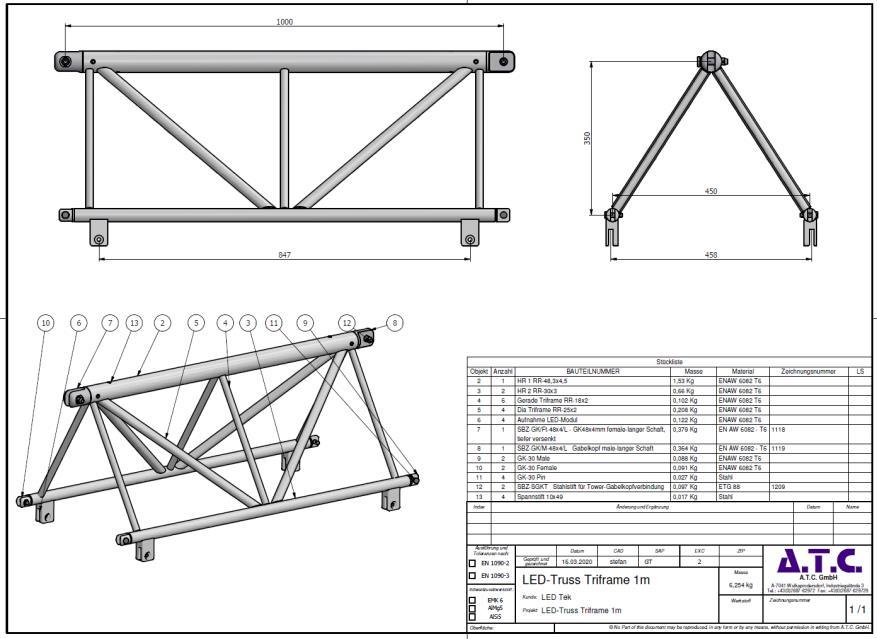

Tri-Frame Traverse
intern
Autorisierter Betreiber
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

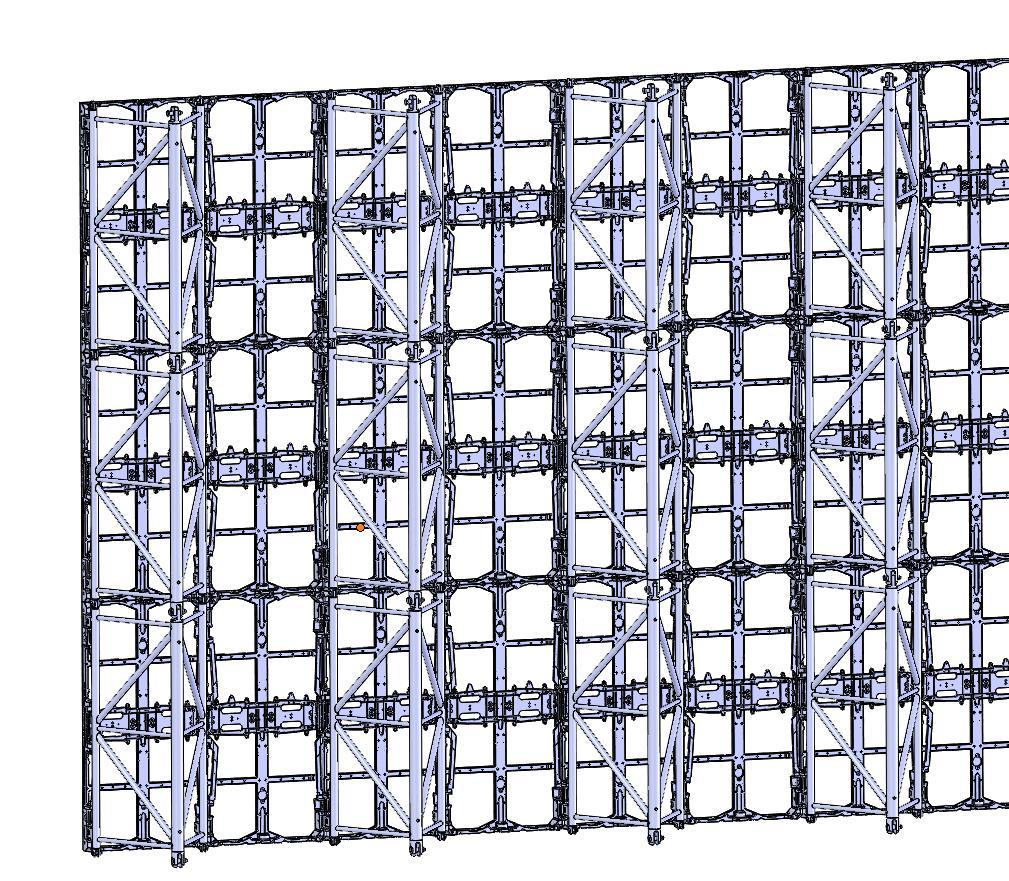

LED-Module (Rahmen) mit Tri-Frame Traversen:
Die LED-Module selbst übertragen die Windlasten durch Schub auf die TriFrames und ihre Anschlüsse werden nicht biegebeansprucht.
Bauhöhen
1. outdoor 7m hoch mit je 0m unten frei
2. outdoor 7m hoch mit je 1m unten frei
3. outdoor 7m hoch mit je 2m unten frei
4. outdoor 6m hoch mit je 0m unten frei
5. outdoor 6m hoch mit je 1m unten frei
6. outdoor 6m hoch mit je 2m unten frei
7. outdoor 5m hoch mit je 0m unten frei
8. outdoor 5m hoch mit je 1m unten frei
9. outdoor 5m hoch mit je 2m unten frei
10.outdoor 4m hoch mit je 0m unten frei
11.outdoor 4m hoch mit je 1m unten frei
AutorisierterBetreiber intern
12.outdoor 4m hoch mit je 2m unten frei
13.outdoor 3m hoch mit je 0m unten frei
14.outdoor 3m hoch mit je 1m unten frei
15.outdoor 3m hoch mit je 2m unten frei alles + 29cm für Spindel + Base
www.expo-engineering.de
Dieses
Seite 7 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
K o p ie zur Ansichtnur f ü r nenretni !hcuarbeG
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
3 Berechnungsgrundlagen
Allgemeine Literatur:
Wendehorst, Bautechnische Zahlentafeln
Schneider, Bautabellen für Ingenieure
Grundlagen des konstruktiven Ingenieurwesens:
DIN EN 1991-1 Eurocode 1: Einwirkungen auf Tragwerke (12/2010)
DIN EN 1993-1 Eurocode 3: Bemessung und Konstruktion von Stahlbauten (12/2010)
DIN EN 1995-1 Eurocode 5: Bemessung und Konstruktion von Holzbauten (12/2010)
DIN EN 1999-1 Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken (05/2010)
DIN EN 13814 Fliegende Bauten und Anlagen für Veranstaltungsplätze und Vergnügungsparks (2005-06)
DIN EN 13782: Fliegende Bauten – Zelte (2006-05)
www.expo-engineering.de
Seite 8 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
K o ipe zur Ansichtnur f ü r nenretni !hcuarbeG
intern
AutorisierterBetreiber
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
4 Verwendete Materialien
Aluminiumlegierung
Erläuterung (fo / fu // fo,HAZ / fu,HAZ // Beulklasse) [kN/cm²]
EN AW 6082 T6 (Tri-Frame)
EP, ET t ≤ 5 mm (25,0 / 29,0 // 12,5 / 18,5 // A)
EN AW 6060 T66 EP t >3 mm (15,0 / 19,5 // 6,5 / 11,0 // A)
Stahl Erläuterung (fy / fu) [kN/cm²] S235
/ 36,0)
Holz Unterpallung Erläuterung (fm,k / fv,k ) [kN/cm²]
C24
/ 100,0)
/ 0,4)
www.expo-engineering.de Seite 9 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
(23,5
S355 (35,5
8.8 (64,0
10.9 (90,0
(90,0
/ 49,0)
/ 80,0)
/ 100,0) 42CrMo4
eipoK ruz Aisn c htnur für internen G e !hcuarb AutorisierterBetreiber intern
(2,4
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
5 Lastannahmen
5.1 Ständige Lasten / Eigengewichte
Profile der Bodenrahmen
Werden vom Programm anhand ihrer Material- und Querschnittseigenschaften berücksichtigt.
LED-Module
Typ LED-Module 1000x500mm
Tri-Frame Traverse 1000mm
G = 0,140 kN
g = 0,28 kN / m2
G = 0,065 kN
Die Tri-Frames werden jede 2te LED Spalte montiert, um die horizontalen Windlasten aufzunehmen.
5.2 Schneelasten / Eislasten
keine
5.3 Windlasten (outdoor)
Die Front kann komplett geschlossen, oder teils unten offen sein, so dass gesetzt wird:
1. cf = 1,3 – geschlossene Front
2. cf = 1,8 (zg > h/4) – unten offen, für Anzeigetafeln nach Abschnitt 7.4.3, EC1-4
Die maximale Aufbauhöhe im Freien beträgt 7,0m zzgl. Spindelrahmen (ca. 0,29m).
Staudruck
Windlasten gemäß DIN EN 1991-1-4 (Windlasten, 2010-12).in Verbindung mit MLTB-03-2011 Anlage 2.7/23
Bundesweit maximal Windzone 2 (Binnenland)
AutorisierterBetreiber intern
h entspricht ungefähr b – daher nur ein Staudruck Profil
vb,0 = 25,0 m/s qb,0 = 0,39 kN/m²
q = 0,7 * 1,5 * 0,39 = 0,41 kN/m² (h ≤ 7,0 m)
die max. Höhe von 7,29m bedingt nur eine Abweichung von: 0,4129 / 0,410 = 1,007 <> +0,7% für die oberen 0,29m und wird nicht weiter verfolgt.
www.expo-engineering.de
Dieses
Seite 10 von 38
Stempel
Dokument ist nur gültig als Original (mit
und Unterschrift).
Kopie zur A n s thcirun rüf nenretni G e brauch!
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
Windlast je Tri-Frame Element (2 Module Lasteinzug)
1. W = 1,3 * 0,41 * 1,0 * 1,0 = 0,533 kN
2. W = 1,8 * 0,41 * 1,0 * 1,0 = 0,738 kN
AutorisierterBetreiber intern
Die Lasten werden an den 4 Anschlusspunkten auf die Tri-Frames eingeleitet:
1. W = 0,533 / 4 = 0,133 kN
2. W = 0,738 / 4 = 0,185 kN
5.4 Begehung Wartungssteg
alternativ:
Pk = 1,0 kN
pk = 1,5 kN / m2 (maßgebend)
6 Schnittgrößenermittlung
Die Schnittgrößen werden in einer dreidimensionalen Stabwerkberechnung mit Hilfe der Software SCIA Engineer ermittelt. Die Eingabe der Struktur und der Belastungen sowie die Ausgabe der Ergebnisse sind im Anhang als EDVAusdruck beigefügt.
Für den Nachweis ausreichender Tragfähigkeit der Bauteile wird die höchste Variante berechnet. Die 2 unterschiedlichen cf Werte werden in 2 Windlastfällen alternativ berücksichtigt:
1. cf = 1,3 (zg < h/4)
2. cf = 1,8 (zg > h/4)*
* trifft zu bei Variante: outdoor 7m hoch mit je 2m unten frei
Die niedrigeren Varianten werden einzeln für die Ballastierung neu berechnet.
Als Ballast wird ein Wert eingesetzt, welcher ausschließlich positive Rz´ ( = 1,2 für Wind) bewirkt. Für die maßgebende Outdoor Variante beträgt der Ballast in diesem Fall 6,0 kN/m * 1,2m * 2 = 14,4 kN , 350mm – 1550mm vom hinteren Ende des Auslegers:
www.expo-engineering.de Seite 11 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK uz r Ansicht - nur für int e r n ne !hcuarbeG
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
7
Nachweise der Bauteiltragfähigkeit
7.1 Tri-Frame Traverse
Detaillierte Nachweise der Komponenten können zu Prüfzwecken angefordert werden.
Werkstoff EN AW-6082 T6
WIG
0,8 für nachfolgende Werte fhaz, r
5356
Projektname: Tri-Frame Ständerwerk www.expo-engineering.de
Seite 12 von 38 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Aluminium Schweißverfahren
Korrekturfaktor
Schweißzusatz
EN AW Gurte Streben Verbinder Legierung 6082 6082 6082 Zustand T6 T6 T6 FestigkeitengemäßTabelle 3.2b t - Bereich t ≤ 5 t ≤ 5 5 < t ≤ 15 mm fo = 250 250 260 N / mm2 fu = 290 290 310 N / mm2 fo,haz = 125 125 125 N / mm2 fu,haz = 185 185 185 N / mm2 AbminderungsfaktorengemäßTabelle
genauberechnet ro,haz = 0,500 0,500 0,481 ru,haz = 0,638 0,638 0,597 Rechenwerte inklusive Korrekturfaktor nachFußnote 4) fo,haz = 100 100 100 N / mm2 fu,haz = 148 148 148 N / mm2 ro,haz = 0,400 0,400 0,385 N / mm2 ru,haz = 0,510 0,510 0,477 N / mm2 E = 70000 N / mm2 ipoK e zur Ansichtnur fü r i n nenret !hcuarbeG AutorisierterBetreiber intern
3.2b -
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.1.1
Einzelgurt
Übertragbare Gurtkraft
NRd = +-72,8 kN – aufgrund von WEZ
7.1.2
Doppelgurt
Übertragbare Gurtkraft
NRd = +-16,6 kN – aufgrund von Knicken
7.1.3
Übertragbares Moment
1. MRd = 2 * 16,6 * 0,35 = 11,62 kNm maßgebend!
2. MRd = 72,8 * 0,35 = 25,48 kNm
7.1.4
Diagonalen
Übertragbare Diagonalkraft
NRd = +-14,17 kN – aufgrund von Knicken
7.1.5
Vertikalen
Übertragbare Vertikalenkraft
NRd = +-9,6 kN – aufgrund von Knicken
7.1.6
Übertragbare Querkraft
1. VRd = 2 * 14,17 * sin 45° * sin 57° = 16,8 kN
2. VRd = 2 * 9,6 * sin 57° = 16,1 kN maßgebend!
www.expo-engineering.de Seite
Dieses
13
38
von
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK ruz A n s ichtnur für internen !hcuarbeG AutorisierterBetreiber intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.1.7 Vorhandene Beanspruchung
Maßgebend ist immer die outdoor Variante 5m hoch
Spannung in den Stäben
maßgebend mit WEZ durch Quernähte
EN AW-6082 T6: Rd = 18,5 / 1,25 * 0,8 = 11,84 kN / cm2
Normalkraft in den Stäben
maßgebend für Verbindung, Profil und Knicken
NEd (Einzelgurt) = +21,88 kN / -21,66 kN zulässig
NEd (Doppelgurt) = +10,71 kN / -13,73 kN zulässig
NEd (Diagonalen) = + 6,91 kN / - 6,23 kN zulässig
NEd (Vertikale) = +1,07 kN / - 1,40 kN zulässig
Laschenverbindung auf dem Basement durch Stahl S355 ist höher beanspruchbar als die Traverse.
Wird kein Wartungssteg eingebaut, so schließt die Diagonale direkt am TriFrame an. Die Diagonale wird so flacher und daher günstiger belastet. Es sind keine ergänzenden Nachweise erforderlich. Diese Variante braucht zum Tragfähigkeitsnachweis nicht weiter verfolgt werden.
Autorisierter Betreiber
Dieses
14
38
www.expo-engineering.de Seite
von
Stempel und Unterschrift).
Dokument ist nur gültig als Original (mit
ipoK e zur Ansichtnur für i n nenret !hcuarbeG
intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.2 Basement
RHP 90x50x4 – S355
Stahlnachweis inkl. Stabilität
= 0,19 < 1,0
AutorisierterBetreiber
Durchstanzen des Auslegers am Einschub
Einstecktiefe gesamt: e = 240mm
angesetzter Hebel a = 240 * 2/3 = 160mm
Stanzlänge l = 240 * 1/3 = 80mm
www.expo-engineering.de
Seite 15 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopi e z u r thcisnA - run rüf itn e r nen Gebrauch!
intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
Moment am Anschluss
Autorisierter Betreiber intern
Md = -2,09 kNm
Vd(Myd) = 2,09 / 0,16 = 13,06 kN
d = 13,06 / ( 2 * 8,0 * 0,4) = 2,04 kN / cm2
= 0,1 < 1,0
www.expo-engineering.de
Dieses
Seite 16 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK
!hcuarbeG
ruz A n s ichtnur für internen
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.3 Ausleger
RHP 80x40x4 – S355

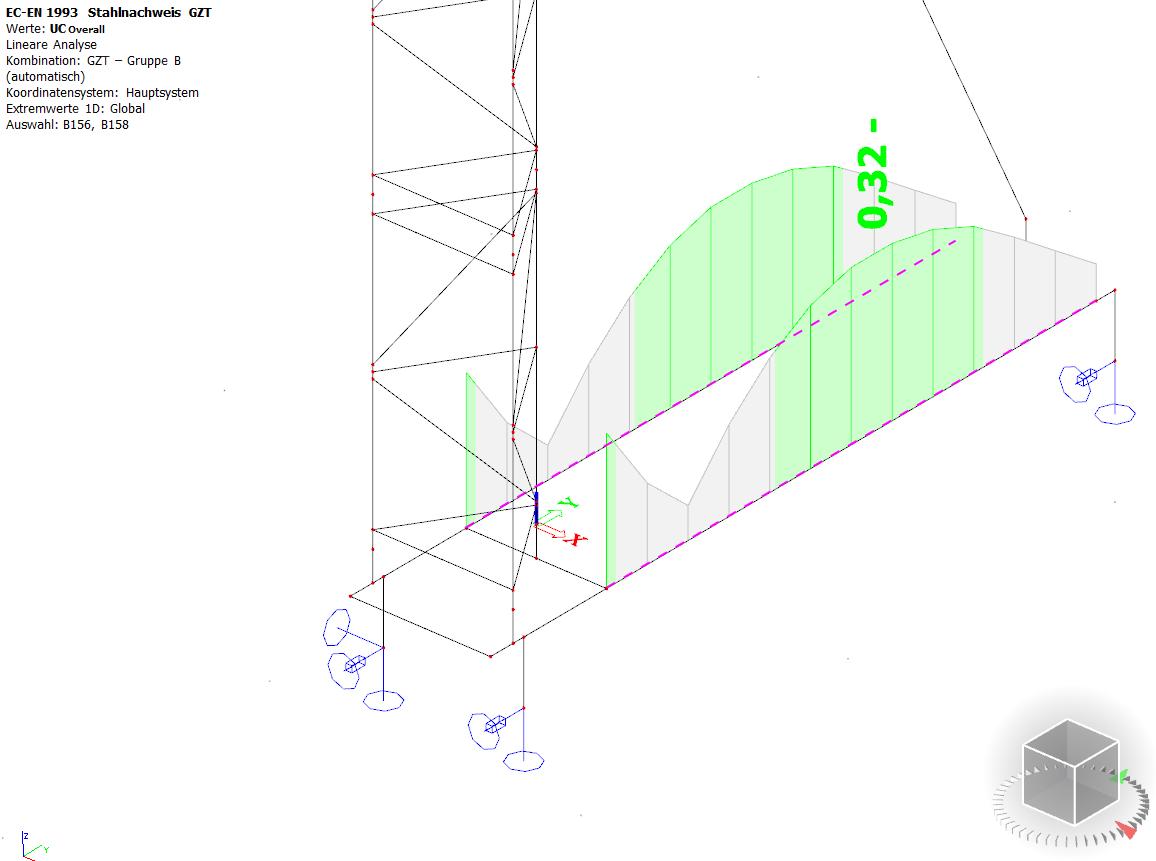

Stahlnachweis inkl. Stabilität
= 0,32 < 1,0 wesentliche Reserven für mehr Ballast vorhanden!
Dieses
17 von 38
www.expo-engineering.de Seite
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK
- nur für intern e n !hcuarbeG
ruz Ansicht
AutorisierterBetreiber intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

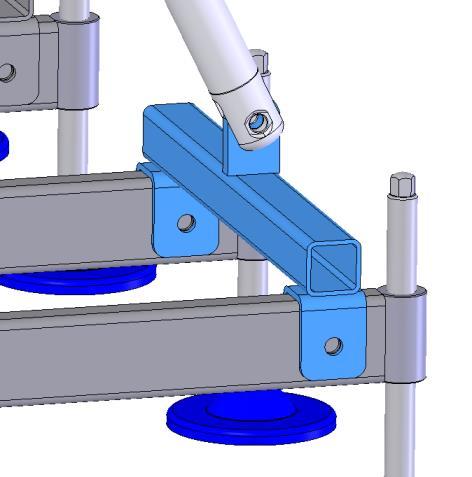

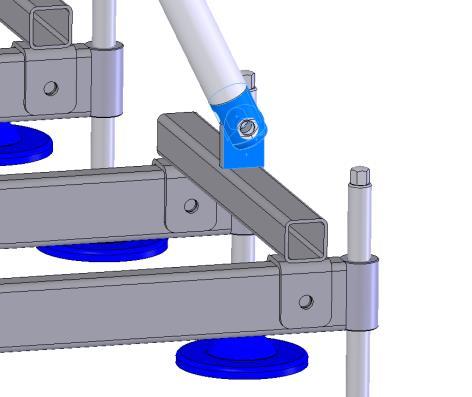

7.4 Diagonalanschlag
RHP 50x50x3 – S355

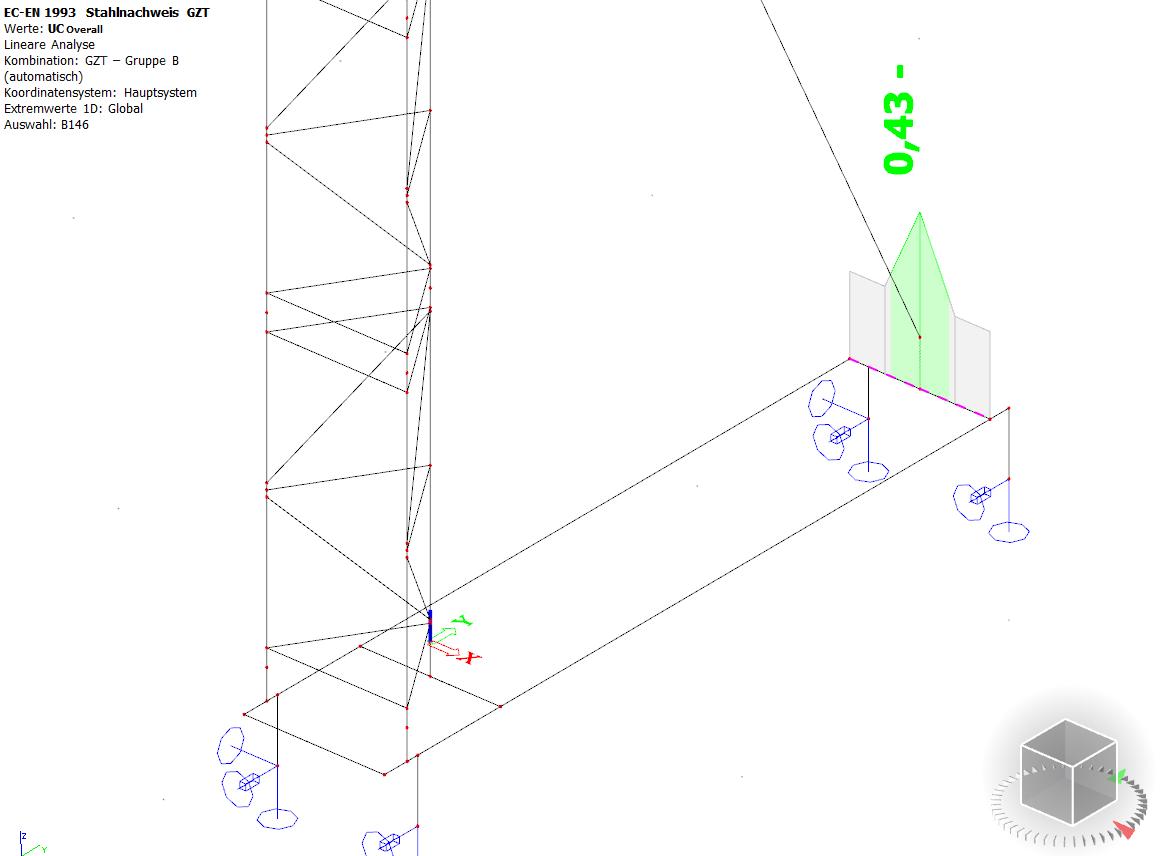

Stahlnachweis inkl. Stabilität
= 0,20 < 1,0
AutorisierterBetreiber intern
www.expo-engineering.de
Seite 18 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
eipoK ruz Ansicht - nur für inter n e n !hcuarbeG
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
Normalkraft Nd:

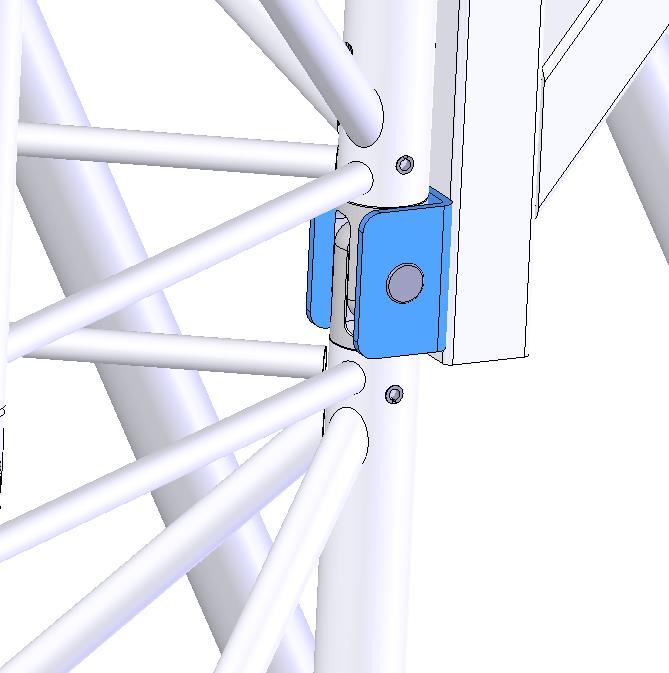

Bolzenverbindung:
Last Diagonale

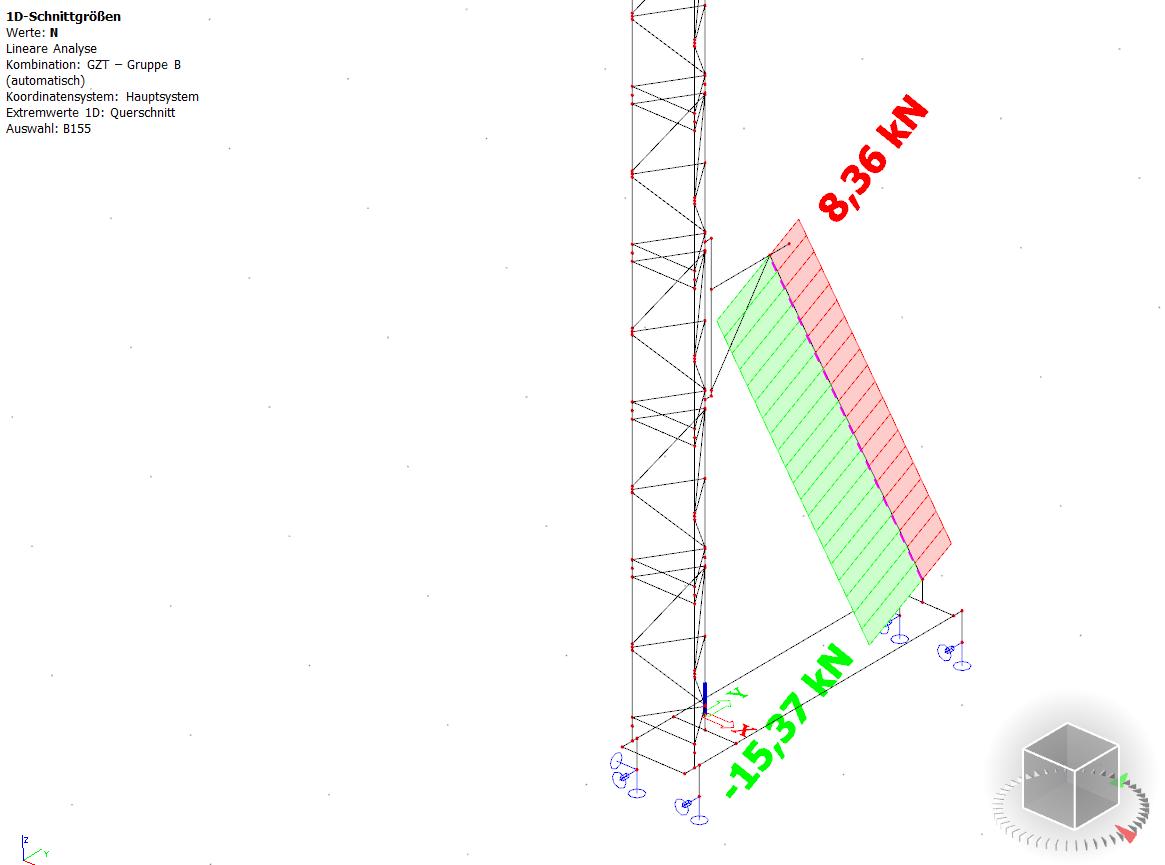

1. Nd = -15,37 kN
Ndh = 15,37 * cos64° = 6,74 kN
Ndv = 15,37 * sin64° = 13,81 kN
2. Nd = +8,36 kN
Ndh = 8,36 * cos64° = 3,66 kN
Ndv = 8,36 * sin64° = 7,51 kN
Autorisierter Betreiber
www.expo-engineering.de
Dieses
Seite 19 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopi e z u r thcisnA -
itn e r nen Gebrauch!
run rüf
intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

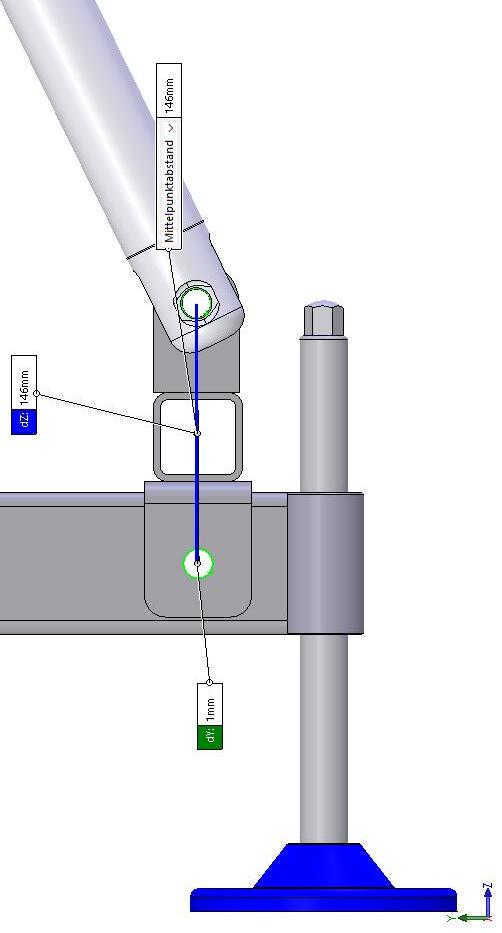

Erhöhung der vertikalen Kraft am Bolzen durch “Kippeln“ 1.
www.expo-engineering.de Seite 20 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
V
1. res. Vd = ((-13,81 + 32,82)2 + 6,742)0,5 = 20,17 kN 2. res. Vd = ((+7,51 + 17,81)2 + 3,662)0,5 = 25,58 kN d = 15,8mm eipoK ruz isnA c h tnur
internen Geb r !hcua
V = 6,74 * 14,6 / 3,0 = 32,82 kN 2.
= 3,66 * 14,6 / 3,0 = 17,81 kN
für
intern
Autorisierter Betreiber
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
t-Bereich t<40mm
fy = 355 N/mm2
fu = 490 N/mm2
DickeBlech t1= 4 mm innen
t2= 6 mm außen
s= 2 mm SieljeSeite
d0= 16,5 mm Loch
Bolzen
fyp = 740 N/mm2
fup = 900 N/mm2
d= 15,9 mm
A = 198,56 mm 2
Wel= 394,63 mm 3
Fv,Rd = 171.552,82 N für2Schnitte
(1)Fb,Rd = 67.734,00 N für2xt1Innenlasche
(2)Fb,Rd = 101.601,00 N für2xt2Außenlaschen
(1)Fb,Rd,ser = 27.093,60 N für2xt1Innenlasche
(2)Fb,Rd,ser = 40.640,40 N für2xt2Außenlaschen
MRd = 438.040,48 Nmm
Rd,ser = 233.621,59 Nmm
Autorisierter
Einwirkung
k = 18,95 kN gesamt FEd = 25,58 kN gesamt
66.325,00 Nmm
t-Bereich t<40mm fy = 355 N/mm2
fu = 490 N/mm2
www.expo-engineering.de Seite 21 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
M
Lochleibung Innenlaschen = 0,378 0,699 15,5 10,0 Außenlaschen = 0,252 0,466 14,0 8,5 Augenwerkstoff
F
Mk =
Md = 89.538,75 Nmm fest austauschbar grenza grenzc
Kopie zur Ansi c thrun rüf nenretni G e brauch!
Betreiber intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

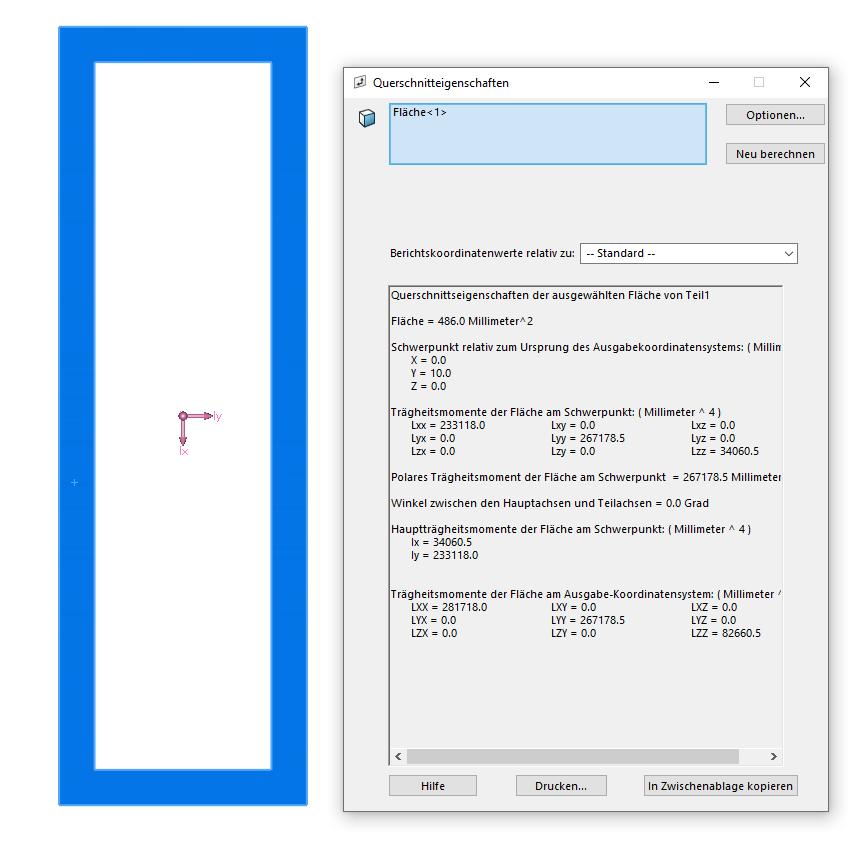

Lasche mit Kehlnaht umlaufend
Nd = -15,37 kN
Ndh = 15,37 * cos64° = 6,74 kN
Ndv = 15,37 * sin64° = 13,81 kN
Md(Ndh) = 6,74 * 5,0 = 33,7 kNcm
Kehlnaht umlaufend a = 3mm
AutorisierterBetreiber intern
www.expo-engineering.de
22 von 38
Seite
ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses Dokument
Aw = 4,86 cm2 Asw = 2 * 0,3 * 6,0 = 3,6 cm2 Ww = 23,3 / 3,3 = 7,06 cm3 ┴ = 13,81 / 4,86 + 33,7 / 7,06 = 7,61 kN / cm2 ┴ = 6,74 / 3,6 = 1,87 kN / cm2 (7,612 + (3 * 1,872))0,5 = 8,27 kN / cm2 = 8,27 / 43,55 = 0,19 Kopi e z ru thcisnA - run rüf i n t ernen Gebrauch!
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.5 Diagonale
RR 48x4 – EN AW-6082 T6
Nd = - 15,37 kN
AutorisierterBetreiber intern
Diagonale - Profil in Stahl ausführen!
Dieses
www.expo-engineering.de Seite 23 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Legierung: fo 25,0 kN / cm2 fu 29,0 kN / cm2 ro,haz 0,4 ru,haz 0,512 BC A gM1 1,1 gM2 1,25 NEd 15,37 kN My,Ed 0 kNm Mz,Ed 0 kNm sk,y = Lcr,y = 284 cm sk,z = Lcr,z = 284 cm A = 5,53 cm 2 Aeff = 5,53 cm 2 Wy = 5,62 cm 3 Wz = 5,62 cm 3 iy = 1,56 cm iz = 1,56 cm NRd = 126 kN M y,Rd = 1,28 kNm M z,Rd = 1,28 kNm w0 = 1,00 a = 0,2 L-0 0,1 lamda-y 3,46 lamda-z 3,46 fy= 6,83 fz= 6,83 cy = 0,08 cz = 0,08 Zenrische Normalkraft: (N)= 1,56 (M)= 0,00 Kombinierter Nachweis: = 1,42 Zenrische Normalkraft: Nbu,Rd = 9,88 ungeschweißt Kopie zur Ansichtn u r rüf nenretni hcuarbeG !
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

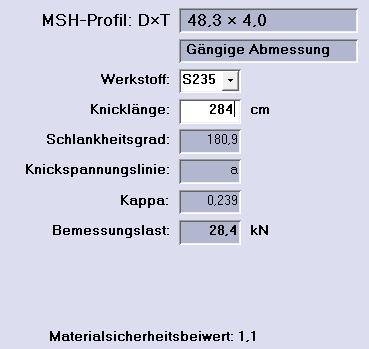

IN S235: = 15,37 / 28,4 = 0,54 < 1
Bolzen Verbindung
d = 15,8mm
t1 = 15mm – S355
t2 = 12,15mm – EN AW-6082 T6 (alternativ S355)
s = 1,35 mm
Autorisierter Betreiber intern
www.expo-engineering.de
Dieses
Seite 24 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
rüf
Kopie zur Ansichtnur
nenretni !hcuarbeG
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
t-Bereich t<20mm
fy = 250 N/mm2
fu = 295 N/mm2
Dicke Blech t1 = 15 mm innen
t2 = 12,5 mm außen
s = 1,35 mm Spielje Seite
d0 = 16 mm Loch
Bolzen
fyp = 740 N/mm2
fup = 900 N/mm2
d = 15,8 mm
A = 196,07 mm 2
Wel= 387,23 mm 3
Fv,Rd = 169.401,71 N für2 Schnitte
(1)Fb,Rd = 88.875,00 N fürt1 Innenlasche
(2)Fb,Rd = 148.125,00 N für2 xt2 Außenlaschen
(1)Fb,Rd,ser = 35.550,00 N fürt1 Innenlasche
(2)Fb,Rd,ser = 59.250,00 N für2 xt2 Außenlaschen
MRd = 429.827,44 Nmm MRd,ser = 229.241,30 Nmm
Einwirkung
k = 11,385 kN gesamt
FEd = 15,37 kN gesamt Mk = 64.609,88 Nmm Md = 87.223,33 Nmm
ausreichend
www.expo-engineering.de Seite 25 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
F
fest
Lochleibung Innenlasche = 0,173 0,320 12,7 7,4 Außenlaschen = 0,104 0,192 11,9 6,6 Bolzen Scheren = 0,091 0,091 Biegung = 0,203 0,282 Kombination = 0,049 eipoK ruz thcisnA -
austauschbar grenza grenzc
run für internen Gebrauch!
intern
Autorisierter Betreiber
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.6 Plattform
maßgebend vertikales Anschluss Profil
RHP 50x50x3 – S355
Stahlnachweis inkl. Stabilität

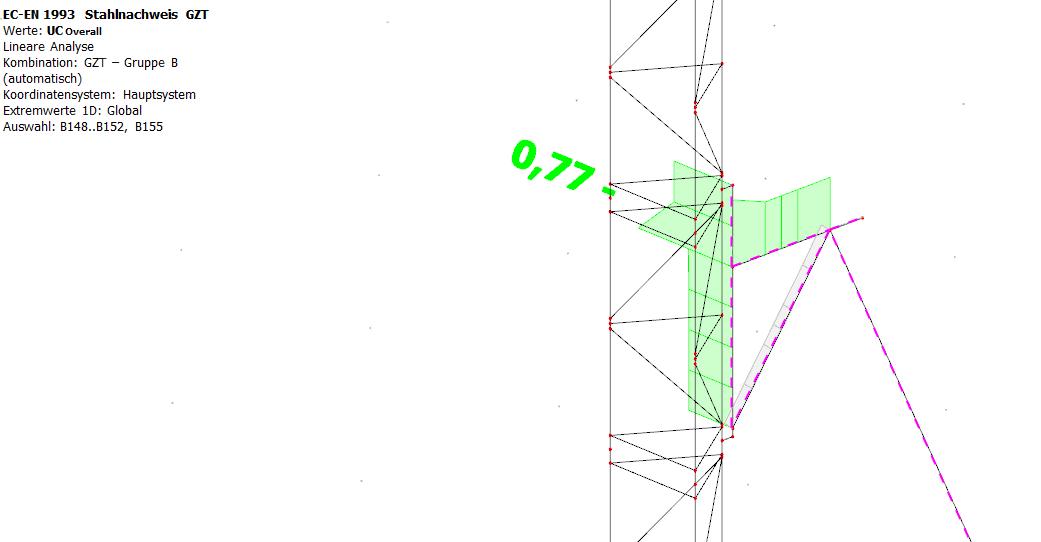

= 0,77 < 1,0

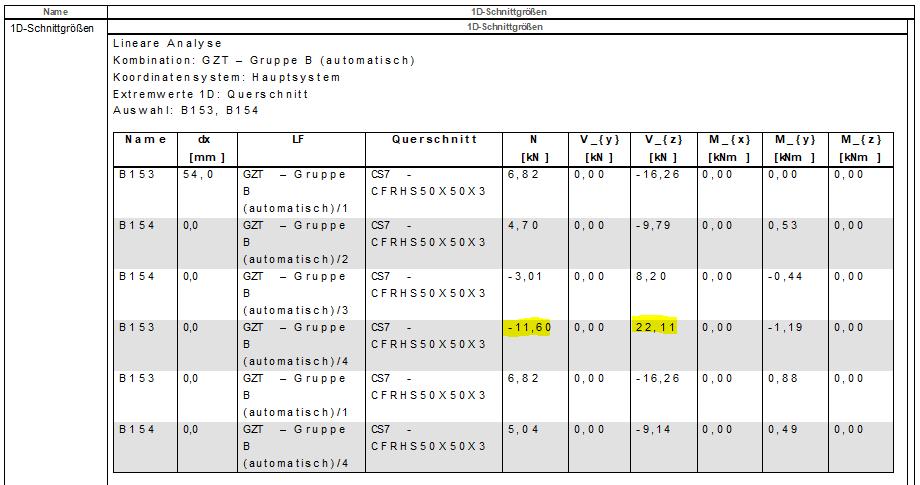

Anschluss U
t = 4mm d = 15,8mm
www.expo-engineering.de
Dieses
Seite 26 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK
isnA
tnur für internen
!hcu
ruz
hc
Geb r a
AutorisierterBetreiber intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk www.expo-engineering.de
Seite 27 von 38 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). res. Vd = (11,602 + 22,112)0,5 = 24,97 kN K o ip e zur Ansichtnur fü r nenretni !hcuarbeG AutorisierterBetreiberintern
DickeBlech
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
t-Bereich t<40mm
fy = 355 N/mm2
fu = 490 N/mm2
t1= 38,5 mm innen
t2= 5 mm außen
s= 4 mm SpieljeSeite
d0= 16 mm Loch
Bolzen
fyp = 740 N/mm2
fup = 900 N/mm2
d= 15,8 mm
A = 196,07 mm 2
Wel= 387,23 mm 3
Fv,Rd = 169.401,71 N für2Schnitte
(1)Fb,Rd = 323.919,75 N fürt1Innenlasche
(2)Fb,Rd = 84.135,00 N für2xt2Außenlaschen
(1)Fb,Rd,ser = 129.567,90 N fürt1Innenlasche
(2)Fb,Rd,ser = 33.654,00 N für2xt2Außenlaschen
MRd = 429.827,44 Nmm
= 18,5 kN gesamt
AutorisierterBetreiber
ausreichend
www.expo-engineering.de Seite 28 von 38
Dieses Dokument ist nur gültig als Original (mit
Stempel und Unterschrift).
M
F
F
M
Md
fest austauschbar
a grenzc Lochleibung Innenlasche = 0,077 0,143 11,6 6,2 Außenlaschen = 0,297 0,550 14,2 8,9 Bolzen Scheren = 0,147 0,147 Biegung = 0,468 0,651 Kombination = 0,241 eipoK z u r Ansicht - nur für int e r nen !hcuarbeG
Rd,ser = 229.241,30 Nmm Einwirkung
k
Ed = 24,98 kN gesamt
k = 149.156,25 Nmm
= 201.360,94 Nmm
grenz
intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
7.7 Spindeln

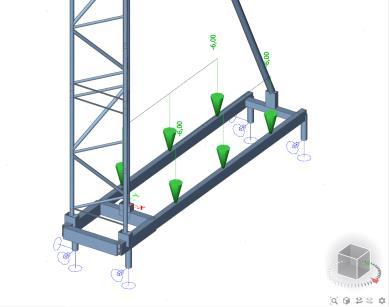

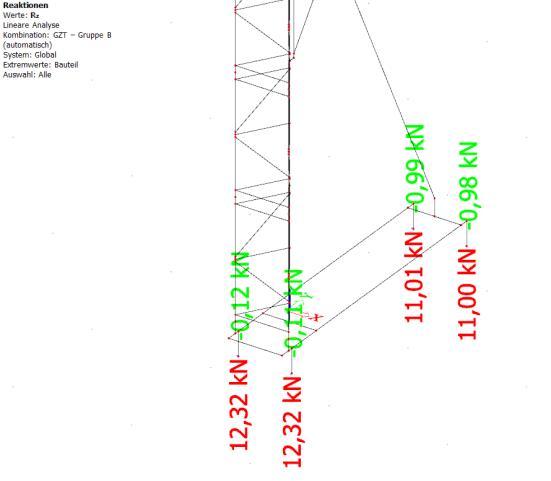

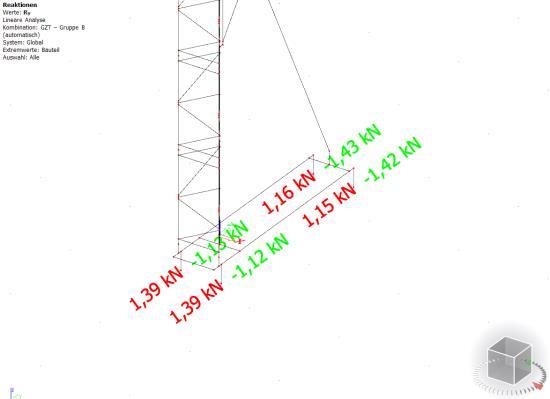

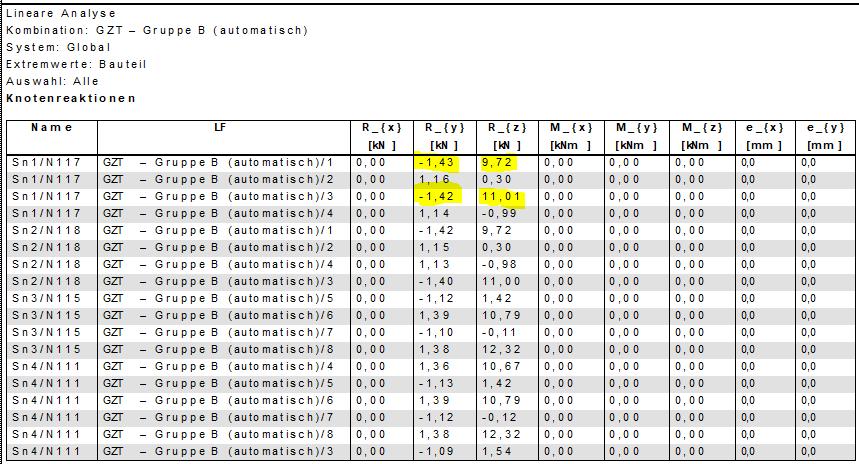

Bemessungsreaktionen Rzd
www.expo-engineering.de
Autorisierter Betreiber intern
Seite 29 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopie zur Ansi c h trun rüf nenretni Gbe r auch!
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

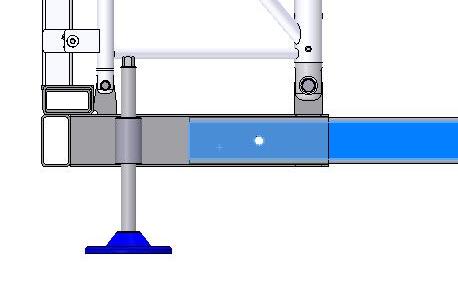

ATC Spindel Base M27 8.8
Herstellerangaben:
Ausreichende Tragfähigkeit auch für höhere Lasten bei 30 cm Ausspiegelung.
www.expo-engineering.de
38
Seite 30 von
nur gültig als
Stempel
Unterschrift).
Dieses Dokument ist
Original (mit
und
A
Material:
I
4
fy,k
Wel
Npl,Rd
Wpl 2,35 [cm³] Mpl,Rd
[kNcm] i 0,61 [cm] Vpl,Rd 127,2 [kN] max. Spindelweg: HSpindel 30 cm Lcr 60 cm Einwirkungen: gF 1,00 Nx,k 11,01 [kN] Nx,Ed 11,01 [kN] Hk 1,42 [kN] HEd 1,42 [kN] Mk,0 42,6 [kNcm] MEd,0 42,6 [kNcm] Mk,0,5 21,3 [kNcm] MEd,0,5 21,3 [kNcm] Mk,1 0,0 [kNcm] MEd,1 0,0 [kNcm] Biegeknicken: lquer 1,74 a 0,49 (KL c) c 0,25 F 2,39 Nbu,Rd 66,2 [kN] NEd / Nbu,Rd 0,17 Cmy 0,9 CmLT 0,6 kyy 1,02 kzy 0,61 kmax 1,02 cLT 1,0 Nachweis: Druck und Biegung kombiniert NEd / Nbu,Rd + kyy * MEd / Mpl,Rd 0,48 < 1,0 Spindeltyp: eipoK ruz isnAhc tnur für internen Geb r !hcua AutorisierterBetreiber intern
4,59 [cm²]
8.8
1,68 [cm
]
64,0 [kN/cm²]
1,39 [cm³]
267,1 [kN]
136,5
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
8 Nachweise der Lagesicherheit
Gemäß DIN EN 13814 werden die günstig wirkenden Eigenlasten mit einem Teilsicherheitsbeiwert von γf = 1,0 und, ungünstig wirkenden Windlasten mit γf = 1,2 und ungünstig wirkenden Verkehrslasten mit γf = 1,3 versehen.
8.1 Kippsicherheit

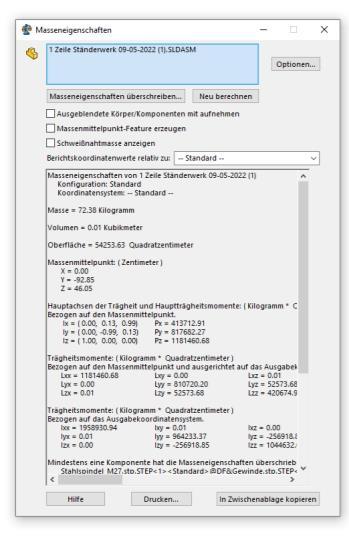

Masse aller ständig installierten Komponenten für alle Varianten bis auf Wegfall der Plattform, welche hier nicht stabilisierend berücksichtigt wurde
1 Achse
Fixture Gk = 0,73 kN, xs = 781mm (hinter vorderem Fußpunkt)
xs = 1434mm (vor hinterem Fußpunkt)
AutorisierterBetreiber
intern
Masse eines Tri-Frame Elementes
1 Achse
Gk = 0,063 kN,
xs = 125mm (hinter vorderem Fußpunkt)
xs = 2090mm (vor hinterem Fußpunkt)
Masse eines LED Elementes
1 Achse
Gk = 0,14 kN,
xs = 106mm (vor vorderem Fußpunkt)
xs = 2321mm (vor hinterem Fußpunkt)
www.expo-engineering.de
Dieses
Seite 31 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
poKei ruz thcisnArun f ür internen
Gebrauch!
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
www.expo-engineering.de Seite 32 von 38
Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
qp(z<7m) Lasteinzugsbreite 0,41 kN/m2 1,00 m (-) =destabilisierend (1) =Wind frontal (+) =stabilisierend (2) =Wind von hinten Variante outdoor Höhe (m) Bodenfreiheit(m) A(m2) cf WHres. (kN) h*(m) fürWres Mk (kNm) 1Mk´( =1,2) 2Mk´( =1,2) 3,00 0,00 3,00 1,30 1,599 1,79 -2,862 -3,435 -3,435 3,00 1,00 2,00 1,80 1,476 2,29 -3,380 -4,056 -4,056 3,00 2,00 1,00 1,80 0,738 2,79 -2,059 -2,471 -2,471 4,00 0,00 4,00 1,30 2,132 2,29 -4,882 -5,859 -5,859 4,00 1,00 3,00 1,80 2,214 2,79 -6,177 -7,412 -7,412 4,00 2,00 2,00 1,80 1,476 3,29 -4,856 -5,827 -5,827 5,00 0,00 5,00 1,30 2,665 2,79 -7,435 -8,922 -8,922 5,00 1,00 4,00 1,30 2,132 3,29 -7,014 -8,417 -8,417 5,00 2,00 3,00 1,80 2,214 3,79 -8,391 -10,069 -10,069 6,00 0,00 6,00 1,30 3,198 3,29 -10,521 -12,626 -12,626 6,00 1,00 5,00 1,30 2,665 3,79 -10,100 -12,120 -12,120 6,00 2,00 4,00 1,80 2,952 4,29 -12,664 -15,197 -15,197 7,00 0,00 7,00 1,30 3,731 3,79 -14,140 -16,969 -16,969 7,00 1,00 6,00 1,30 3,198 4,29 -13,719 -16,463 -16,463 7,00 2,00 5,00 1,80 3,690 4,79 -17,675 -21,210 -21,210 *Spindel +Basementmitmax. 29cmberücksichtigt Höhe (m) Bodenfreiheit(m) A(m2) Gk (kN) 1Mst(kNm) 2Mst(kNm) Gk LED 1Mst 2Mk´( =1,3) Gk (kN) 1Mst 2Mst 3,00 0,00 3,00 0,19 0,395 0,024 0,840 1,950 -0,116 0,730 1,047 0,570 3,00 1,00 2,00 0,19 0,395 0,024 0,560 1,300 -0,077 0,730 1,047 0,570 3,00 2,00 1,00 0,19 0,395 0,024 0,280 0,650 -0,039 0,730 1,047 0,570 4,00 0,00 4,00 0,25 0,527 0,032 1,120 2,600 -0,154 0,730 1,047 0,570 4,00 1,00 3,00 0,25 0,527 0,032 0,840 1,950 -0,116 0,730 1,047 0,570 4,00 2,00 2,00 0,25 0,527 0,032 0,560 1,300 -0,077 0,730 1,047 0,570 5,00 0,00 5,00 0,32 0,658 0,039 1,400 3,249 -0,193 0,730 1,047 0,570 5,00 1,00 4,00 0,32 0,658 0,039 1,120 2,600 -0,154 0,730 1,047 0,570 5,00 2,00 3,00 0,32 0,658 0,039 0,840 1,950 -0,116 0,730 1,047 0,570 6,00 0,00 6,00 0,38 0,790 0,047 1,680 3,899 -0,232 0,730 1,047 0,570 6,00 1,00 5,00 0,38 0,790 0,047 1,400 3,249 -0,193 0,730 1,047 0,570 6,00 2,00 4,00 0,38 0,790 0,047 1,120 2,600 -0,154 0,730 1,047 0,570 7,00 0,00 7,00 0,44 0,922 0,055 1,960 4,549 -0,270 0,730 1,047 0,570 7,00 1,00 6,00 0,44 0,922 0,055 1,680 3,899 -0,232 0,730 1,047 0,570 7,00 2,00 5,00 0,44 0,922 0,055 1,400 3,249 -0,193 0,730 1,047 0,570 Abstand x = 0,95 m Höhe (m) Bodenfreiheit(m) 1GB(kN) 2GB(kN) GB(kg) 3,00 0,00 0,045 2,337 240 3,00 1,00 1,384 2,798 280 3,00 2,00 0,399 1,514 160 4,00 0,00 1,774 4,278 430 4,00 1,00 4,094 5,476 550 4,00 2,00 3,109 4,192 420 5,00 0,00 4,177 6,724 680 5,00 1,00 4,329 6,294 630 5,00 2,00 6,752 7,570 760 6,00 0,00 7,252 9,676 970 6,00 1,00 7,404 9,246 930 6,00 2,00 11,327 11,647 1170 7,00 0,00 11,001 13,133 1320 7,00 1,00 11,153 12,703 1280 7,00 2,00 16,834 16,425 1690 -10,45 -16,613 -10,60 -16,070 -15,99 -20,778 -6,89 -12,240 -7,03 -11,696 -10,76 -14,734 durch LEDModule durch Wind durch Fixture -2,95 -3,97 -4,11 -6,41 durch Tri-Frame -0,04 -1,31 -0,38 -1,69 -3,89 Ballast -6,927 -5,303 -8,506 -7,962 -9,576 2 S Momente (kNm) -2,957 -3,539 -1,916 -5,411 1 S Momente (kNm) K o p ie zur Ansichtnur fü r nenretni !hcuarbeG Autorisierter Betreiber intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
8.2 Gleitsicherheit

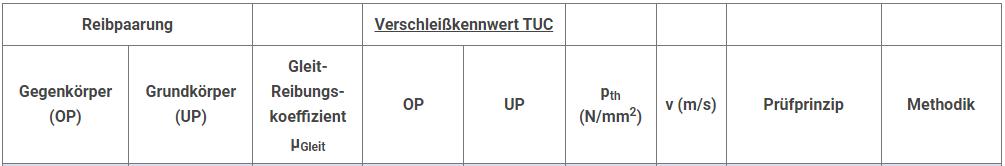

Erläuterung Reibbeiwert: Entscheidend für die Verankerung mit Gewichtsankern (Ballast) ist die Ausführung der Unterpallung am jeweiligen Fußpunkt, hieraus ergibt sich der Reibbeiwert
Erforderlicher Reibwert
Material Typ: PA6 – GF30
Für dieses Material ist kein Reibwert in der Norm angegeben – in der Literatur beträgt dieser auf Holz 0,5. Es werden daher die Mindestreibwerte der Holzunterpallung angesetzt.
= 0,4 Reibungsbeiwert für die Gleitfugen Holz-Holz und Stahl-Holz (auch anzuwenden, wenn mehrere Lagen Holzunterpallung gestapelt und nicht miteinander verbunden sind) Die maximale Höhe der Unterpallung darf b/0,8 nicht überschreiten. Reibung über PA6 bedingt höhere Koeffizienten!
Dieses
www.expo-engineering.de Seite 33 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Höhe (m) Bodenfreiheit(m) WH´( = 1,2) Gewicht (kN) Variante 3,00 0,00 1,919 4,159 1 3,00 1,00 1,771 4,279 2 3,00 2,00 0,886 2,799 3 4,00 0,00 2,558 6,402 4 4,00 1,00 2,657 7,322 5 4,00 2,00 1,771 5,742 6 5,00 0,00 3,198 9,245 7 5,00 1,00 2,558 8,465 8 5,00 2,00 2,657 9,485 9 6,00 0,00 3,838 12,488 10 6,00 1,00 3,198 11,808 11 6,00 2,00 3,542 13,928 12 7,00 0,00 4,477 16,331 13 7,00 1,00 3,838 15,651 14 7,00 2,00 4,428 19,471 15 3,731 0,274 3,198 0,245 3,690 0,227 3,198 0,307 2,665 0,271 2,952 0,254 2,214 1,476 WHres. (kN) 1,599 2,665 2,132 2,214 erforderlich 0,461 0,414 0,316 0,400 0,363 0,308 0,346 0,302 0,280 1,476 0,738 2,132 K o ipe zur Ansichtnur fü r nenretni !hcuarbeG AutorisierterBetreiberintern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
Ein Reibkoeffizient von = 0,4 ist bereits ausreichend - Gleitsicher!
Lediglich bei Variante 1+2 ist der Holzbeschlag formschlüssig an die Spindel anzuordnen!
= 0,6 Holz / Beton
Autorisierter Betreiber
www.expo-engineering.de
Dieses
Seite 34 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopie zur Ansichtn u r rüf nenretni hcuarbeG !
intern
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
8.3 Zusammenfassung Ballast je Variante
Schwerpunkt Ballast 0,95m vor hinteren Spindeln
Höhe der Spindeln + Basement max. 29cm ist berücksichtigt!

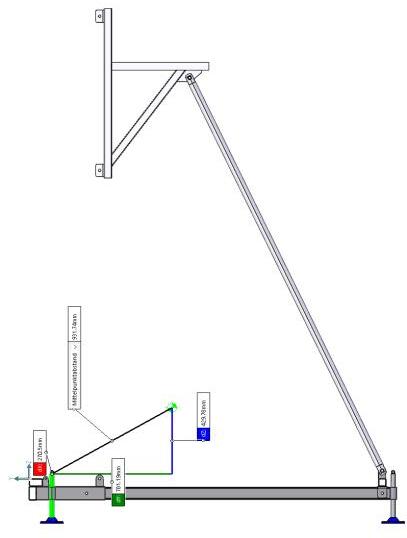

Position des Ballast Schwerpunktes: 95 cm vom hinteren Fußpunkt (350mm – 1550mm)
Eine Konzentration des Ballasts auf den Schwerpunkt ist möglich:
Profil RHP 80x40x4, S355 Wpl = 21,8 cm3
MRd = 21,8 * 35,5 / 1,0 = 773,9 kNcm
FRd = 4 * 773,9 / 221,5 = 13,99 kN
FRk = 13,99 / 1,35 = 10,36 kN– mittige Punktlast je Profil möglich > erforderlicher Ballast
AutorisierterBetreiber intern
www.expo-engineering.de
Dieses
Seite 35 von 38
nur gültig als
Stempel
Unterschrift).
Dokument ist
Original (mit
und
Höhe (m) Bodenfreiheit (m) Ballast GB (kg) 3,00 0,00 240 3,00 1,00 280 3,00 2,00 160 4,00 0,00 430 4,00 1,00 550 4,00 2,00 420 5,00 0,00 680 5,00 1,00 630 5,00 2,00 760 6,00 0,00 970 6,00 1,00 930 6,00 2,00 1170 7,00 0,00 1320 7,00 1,00 1280 7,00 2,00 1690 Kopie zur
nur
rü nenretni
Ansicht -
f
!hcuarbeG
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
Seite 36 von 38 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). Position des Ballast Schwerpunktes 950mm 1265mm Kopie zu r thcisnA - run rüf tni e r n en Gebrauch! AutorisierterBetreiber intern
www.expo-engineering.de
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk

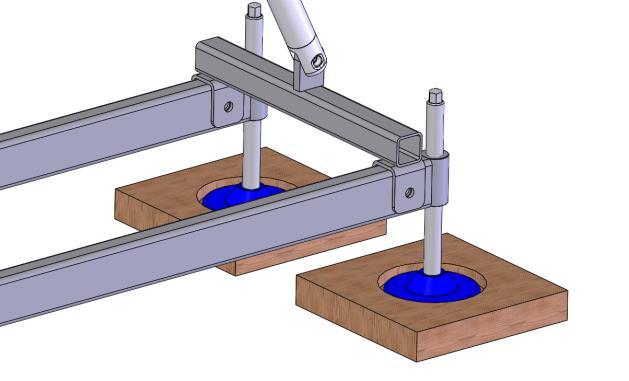

9 Unterpallung
Bemessungsreaktionen Rzd:
Rzk = 12,32 / 1,35 = 9,13 kN
zul Pk = 150 kN / m2 auf befahrbarem Boden
erf. A = 9,13 / 150 = 0,061 m2
Gewählt Holzplatte
30cm x 30cm, A = 0,09 m2
t = 25mm
Spannungsnachweis
L = 30 cm
a = 15 cm t = 2,5 cm
Fd = 12,32 kN
b = 7,5 cm
a/L = 0,5
Mittragende Breite:
btrag = 22,52 cm
W = 23,46 cm 3
M = 23,1 kNcm
= 0,98 kN / cm2
AutorisierterBetreiber intern
ausreichend für übliches Multiplex
www.expo-engineering.de Seite
Dieses
37
38
von
Stempel
Unterschrift).
Dokument ist nur gültig als Original (mit
und
thcisnA
üf
i n ternen
Kopi e ruz
run
r
Gebrauch!
Projekt-Nr.: 2022-0282
Auftraggeber: JC Eventtechnik GmbH
Projektname: Tri-Frame Ständerwerk
10 Schlussbemerkungen
Die Konstruktion wurde gemäß den derzeit gültigen Normen und Bestimmungen berechnet und für die im Kapitel „Lastannahmen“ beschriebenen Belastungen als ausreichend tragfähig nachgewiesen, sofern die Anforderungen und Hinweise in diesem Dokument – insbesondere die in Kapitel 1 – beachtet werden.
www.expo-engineering.de
Dieses
Seite 38 von 38
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopie zur A n s thcirun rüf enretni n Gebrauch!
intern
AutorisierterBetreiber
