Statische Berechnung

Static Analysis

Auftraggeber:

Customer:

Betreiber:

User:

Projekt:

JC Eventtechnik GmbH

Anna-Vandenhoeck-Ring 5 37081 Göttingen

Datum: 10.02.2021

Lieferschein-Nr.: 2021021002

Kunden-Nr.: 50830

Sachbearbeiter/-in: Michael Lück

2020-0575

Project: Gerüst für LED Wand in verschiedenen Varianten

Nur gültig und rechtsverbindlich als Original mit Stempel und Unterschrift - Kopien sind rechtswidrig! Only valid and binding as an original document with stamp and signature - copies are illegal!

Expo Engineering GmbH

Suerkamp 14

D-59302 Oelde

Fon: +49 (0) 2520-93162-0

Fax: +49 (0) 2520-93162-210

www.expo-engineering.de

Kopie zur thcisnA - run rüf retni n e n Gebrauch!
Autorisierter Betreiber
JC EventtechnikGmbH
Auftraggeber:
Projektname:
Wände
Gerüsttragwerk www.expo-engineering.de Seite 2 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). Pfad: Dokument12 Inhaltsverzeichnis 1 Aufbau- und Betriebshinweise............................................................... 4 2 Objektbeschreibung................................................................................ 6 3 Berechnungsgrundlagen ........................................................................ 8 4 Verwendete Materialien........................................................................... 9 5 Lastannahmen ........................................................................................10 5.1 Ständige Lasten / Eigengewichte.........................................................10 5.2 Schneelasten 11 5.3 Windlasten 11 5.3.1 Windlasten Windzone 3-4 (Küste).................................................. 11 5.3.2 Windlasten Windzone 1-2 13 5.4 PA – Lautsprecher ...............................................................................14 6 Schnittgrößenermittlung........................................................................15 7 Nachweise der Bauteiltragfähigkeit ......................................................18 7.1 Tri-Frame Traverse 18 7.1.1 Einzelgurt ....................................................................................... 19 7.1.2 Doppelgurt 19 7.1.3 Übertragbares Moment .................................................................. 19 7.1.4 Diagonalen..................................................................................... 19 7.1.5 Vertikalen 19 7.1.6 Übertragbare Querkraft .................................................................. 19 7.1.7 Vorhandene Beanspruchung 20 7.1.8 Schelle............................................................................................ 21 7.2 Rohr zur Verbindung Tri-Frame an Gerüst...........................................22 7.2.1 Profil 22 7.2.2 Schelle............................................................................................ 23 7.2.3 Verbinder zum Verlängern des Rohres 23 7.3 Umlenker 24 7.3.1 U-Profil ........................................................................................... 25 7.3.2 Querträger 27 7.3.3 Rollenachse.................................................................................... 28 7.3.4 Traverse anstelle Umlenker 30 7.4 Verwendete Layher Systemkomponenten 31 7.4.1 Stiele .............................................................................................. 31 7.4.2 Riegel 32 7.4.3 Vertikaldiagonalen.......................................................................... 33 7.4.3.1 2m Feldhöhe 33 7.4.3.2 1m Feldhöhe 34 7.4.4 O – Riegel verstärkt LW ................................................................. 35 7.4.5 Bodenträger U-Riegel LW verstärkt 38 7.4.6 PA Träger....................................................................................... 39 7.4.7 Spindeln 40 7.4.7.1 Varianten in WZ3+4(K) 40 7.4.7.2 Varianten in WZ1+2................................................................... 42 eipoK ruz isnAhc tnur für internen Geb r !hcua AutorisierterBetreiber JCEventtechnikGmbH
Projekt-Nr.: 2020-0575
JC Eventtechnik GmbH
LED
mit

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

www.expo-engineering.de Seite 3 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). 8 Nachweise der Lagesicherheit ..............................................................44 8.1 Erläuterungen 44 8.1.1 Erforderlicher Reibwert in den Windzonen 1+2.............................. 44 8.1.2 Erforderlicher Reibwert in den Windzonen 3+4(K) 45 8.2 Gleitnachweise 46 8.3 Kippnachweis.......................................................................................47 8.4 Angesetzter Ballast 48 9 Unterpallung............................................................................................49 9.1 Ballast bei Wegfall der Verkleidung......................................................50 9.1.1 In Windzonen 1+2 50 9.1.2 In Windzonen 3+4(K) 51 10 Schlussbemerkungen ............................................................................52 Kopie zur Ansi c thrun rüf nenretni G e brauch! Autorisierter Betreiber JC
EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

1 Aufbau- und Betriebshinweise

Eine fachgerechte Montage und Betrieb der Konstruktion sind Voraussetzung für diese statische Berechnung.

Unbeachtet allgemein gültiger Sicherheitsanforderungen sind aus statischer Hinsicht folgende Hinweise zu beachten:

 Eine Variante (4 Größen) der Konstruktion kann in sämtlichen Gebieten aufgestellt werden, in denen die Basis-Windgeschwindigkeit gemäß DIN EN 1991-1-4/NA ≤ 30 m/s beträgt und die Topografie einem Mischprofil der Geländekategorien I und II entspricht

In Deutschland entspricht das in den Windzonen 1-2 den Höhenlagen bis 1100 m ü. NN und den Windzonen 3-4, inkl. der Küstengebiete und den Inseln der Ostsee. Die Inseln der Nordsee (Geländekategorie I) sind nicht berücksichtigt.

 Die andere Variante (4 Größen) kann in sämtlichen Gebieten im Binnenland aufgestellt werden, in denen die Basis-Windgeschwindigkeit gemäß DIN EN 1991-1-4/NA ≤ 25,0 m/s beträgt und die Topografie einem Mischprofil der Geländekategorien II und III entsprechen.

In Deutschland entspricht das in Windzone I den Höhenlagen bis 1000 m ü. NN und in Windzone II den Höhenlagen bis 800 m ü. NN.

 Die Gerüste können im Rastermaß „metrisch“, 2,0m und 2,07m gebaut werden.

 Alle Varianten können bei gleicher Ballastierung auch niedriger gebaut werden. Dazu sind die unteren „Geschosse“ zu entfernen, oder in der Höhe zu halbieren Ebenso kann an den oberen 1,5m hohen Etagen eine Einkürzung auf 1,0m, oder 0,5m erfolgen.

 Es erfolgt keine Unterscheidung der Betriebszustände in Abhängigkeit der Windgeschwindigkeiten. Die Konstruktion kann in den ausgewiesenen Windzonen ohne zusätzliche Verstärkungsmaßnahmen aufgestellt werden.

 Die Konstruktion ist auf einem ebenen und ausreichend tragfähigen Untergrund zu errichten. Ggf. sind ausgleichende / lastverteilende Maßnahmen zu treffen (s. Unterpallungen).

 Für die korrekte Verankerung (Ballast und Reibwerte) der Konstruktion sind die Hinweise im Kapitel „Nachweis der Lagesicherheit“ zu beachten.

 Bei allen Varianten kann optional vorne ein Podest zum Abstellen der Videowand oder als Spielfläche für Darbietungen montiert werden. Der Anschluss der Plattform erfolgt immer an einer Riegelebene des VideowandSystems. Die Größe ist variabel wählbar. Die Aussteifung der Plattform erfolgt gemäß der Aufbau – und Verwendungsanleitung für Podien aus dem Hause Layher.

Seite 4 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
eipoK ruz thcisnArun f ür
internen Gebrauch!AutorisierterBetreiber JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

 Es sind für die Hauptkonstruktion nur original Bauteile der Firma Layher bzw. LedTek, ATC zu verwenden.

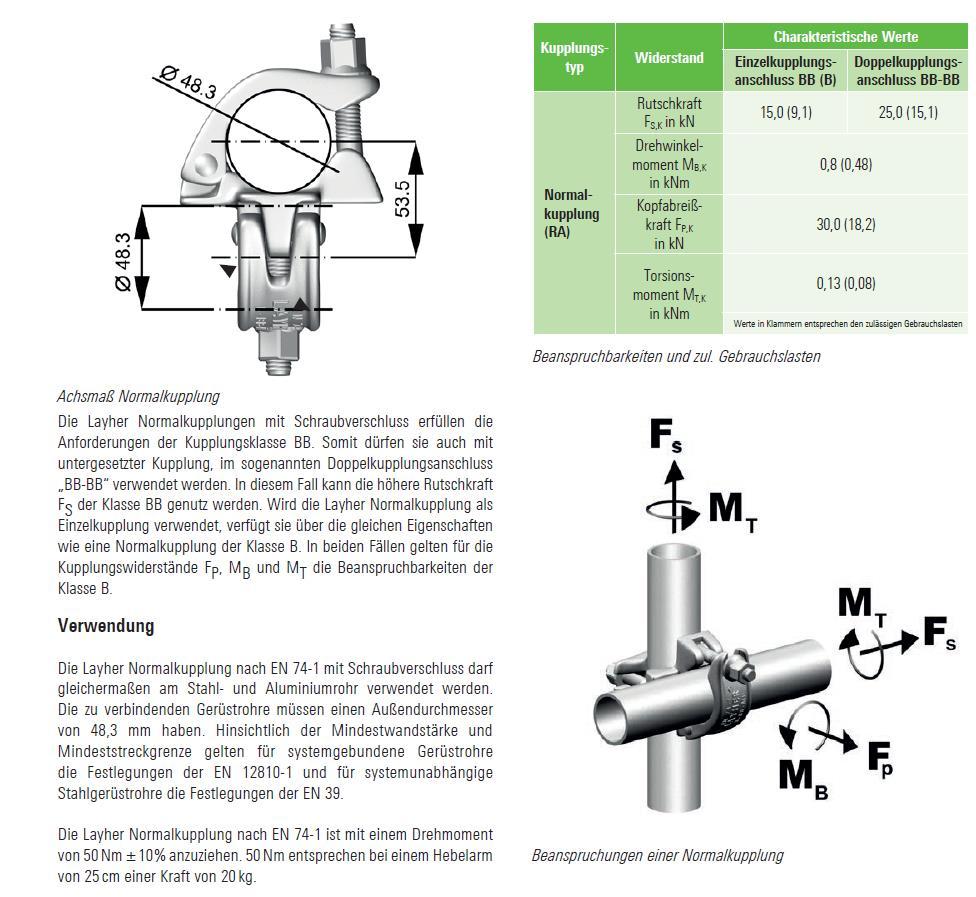

 Sämtliche Verbindungen sind gegen selbständiges Lösen zu sichern. Insbesondere die Gerüststiele (inkl. Anfangsstück) sind zugfest miteinander zu verbinden (Verbolzen, Layher-Stielsicherung o.ä.) – s. Zeichnung.

 Die Ballastebene kann alternativ auf der +0,5m, oder auf der +0m Ebene eingebaut werden.

 Es können die Gerüstvarianten K2000+, sowie Lightweight verwendet werden.

 Die Flächen außer den LED-Modulen an der Vorderseite können verkleidet, oder unverkleidet bleiben.

 Am Kopf der Gerüste besteht die Option ein Banner, oder LED Banner mit 1m Höhe zu verbauen.

 Seitlich können optional PA Lautsprecher mit max. 5kN Gewicht angehängt werden (optionale Konstruktion der Fa. Layher). Die Fläche darf 2,5 m2 nicht überschreiten.

 Weitere Angaben im Dokument sind ebenfalls zu beachten.

Allgemeine Hinweise:

 Es wird auf die Hinweise in der igvw-Schrift SQ P1 bezüglich Schutzpotentialausgleich, Blitzschutz und Mängelprüfung der verwendeten Bauteile verwiesen.

Autorisierter Betreiber

 Die herstellerseitigen Aufbau- und Betriebshinweise sind ebenfalls zu berücksichtigen.

 Sämtliche verwendeten Bauprodukte müssen CE-und (in Deutschland) Ügekennzeichnet sein.

www.expo-engineering.de Seite 5 von 52

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

K o p ie zur Ansichtnur f ü r nenretni !hcuarbeG
JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

2 Objektbeschreibung

Bei den Konstruktionen handelt es sich um Gerüst-Tagwerke für unterschiedlich große LedTek - LED Wände (LED-Module LedTek Pro-Serie)

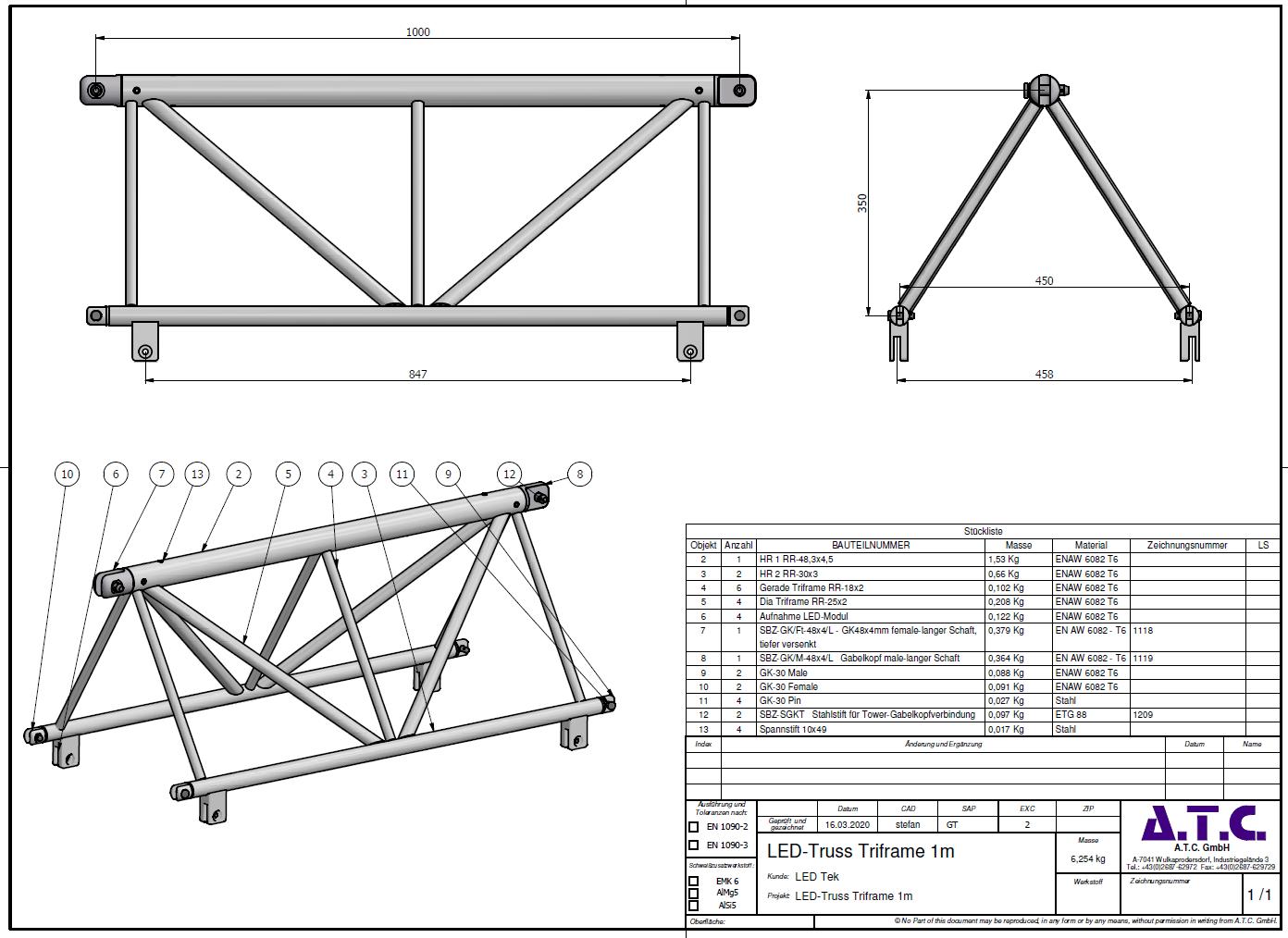

An der Vorderseite des Gerüsts werden spezielle Aluminium Traversen „TriFrame“ montiert, welche die LED-Module gegen die Windlasten aussteifen.

Die Gerüste können im Rastermaß „metrisch“, 2,0m und 2,07m gebaut werden.

LED Wand (4) Größen:

11m x 6m

9m x 5m

7m x 4m

5m x 3m

An den Seiten des Gerüsts können PA Lautsprecher angehängt werden.

Tri-Frame

www.expo-engineering.de Seite 6 von 52

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Kopie
n u r rüf nenretni !hcuarbeG
zur Ansicht
Autorisierter Betreiber JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

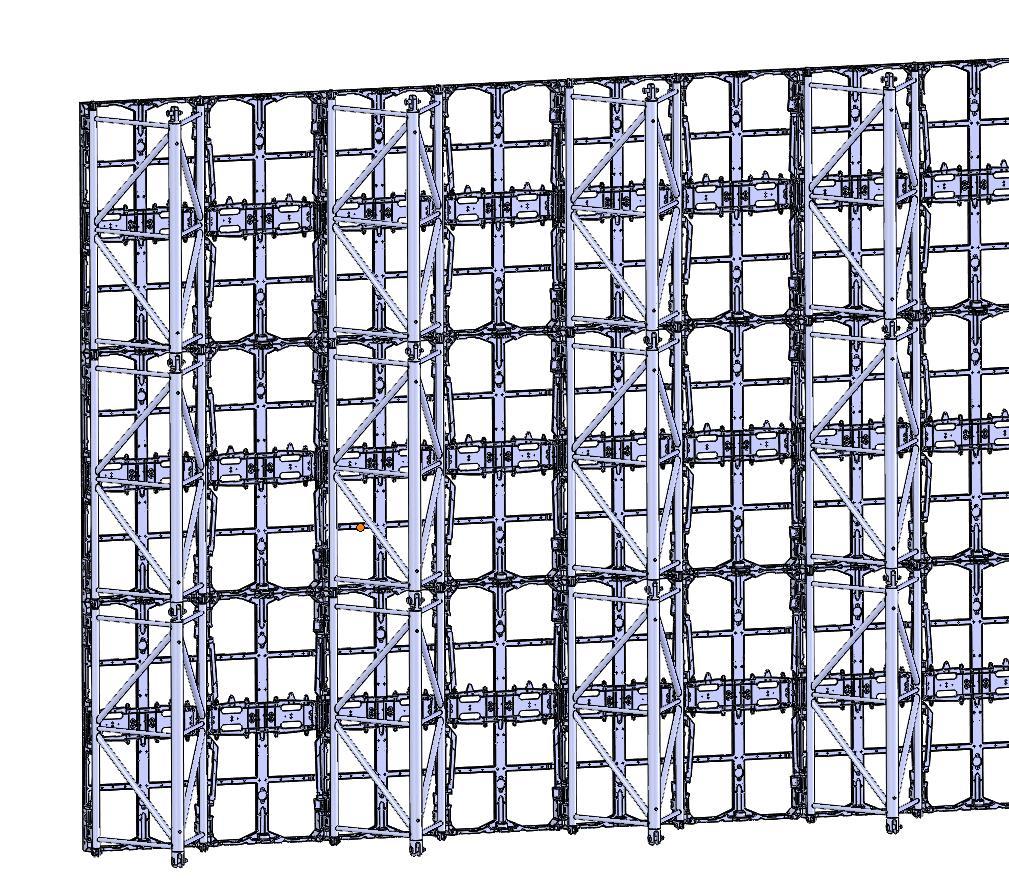

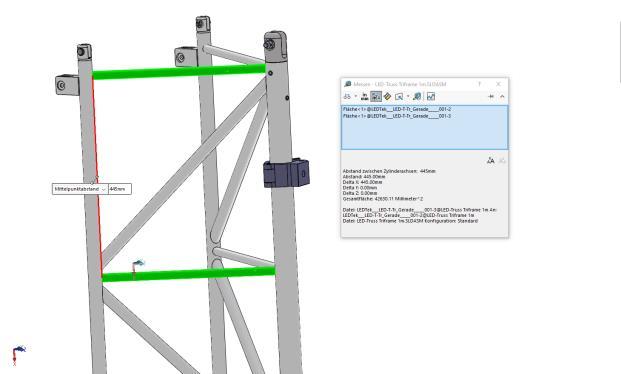

LED-Module (Rahmen) mit Tri-Frame Traversen:

Die LED-Module selbst brauchen daher nicht frei tragend über einen Anschluss den Wind abtragen, sondern übertragen nur geringen Schub auf die Tri-Frames. K o p ie zur

AutorisierterBetreiber

www.expo-engineering.de

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Seite
52
7 von
nenretni !hcuarbeG
Ansichtnur f ü r
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

3 Berechnungsgrundlagen

Allgemeine Literatur:

 Wendehorst, Bautechnische Zahlentafeln

 Schneider, Bautabellen für Ingenieure

Grundlagen des konstruktiven Ingenieurwesens:

 DIN EN 1991-1 Eurocode 1: Einwirkungen auf Tragwerke (12/2010)

 DIN EN 1993-1 Eurocode 3: Bemessung und Konstruktion von Stahlbauten (12/2010)

 DIN EN 1995-1 Eurocode 5: Bemessung und Konstruktion von Holzbauten (12/2010)

 DIN EN 1999-1 Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken (05/2010)

 DIN EN 13814 Fliegende Bauten und Anlagen für Veranstaltungsplätze und Vergnügungsparks (2005-06)

 DIN EN 13782: Fliegende Bauten – Zelte (2006-05)

Bauaufsichtliche Zulassungen:

 Layher AllroundGerüst ® Z-8.22-64 (K2000+)

 Layher AllroundGerüst ® Z-8.22-939 (Lightweight)

AutorisierterBetreiber

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Seite 8 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
K o ipe zur Ansichtnur f ü r nenretni !hcuarbeG
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

4 Verwendete Materialien

Aluminiumlegierung

Erläuterung (fo / fu // fo,HAZ / fu,HAZ // Beulklasse) [kN/cm²]

EN AW 6082 T6 (Tri-Frame)

EP, ET t ≤ 5 mm (25,0 / 29,0 // 12,5 / 18,5 // A)

EN AW 6060 T66

EP t >3 mm (15,0 / 19,5 // 6,5 / 11,0 // A)

Stahl Erläuterung (fy / fu) [kN/cm²]

S235

S235 JRH (mit ReH = 32,0)

/

/ 36,0) Layher K2000+

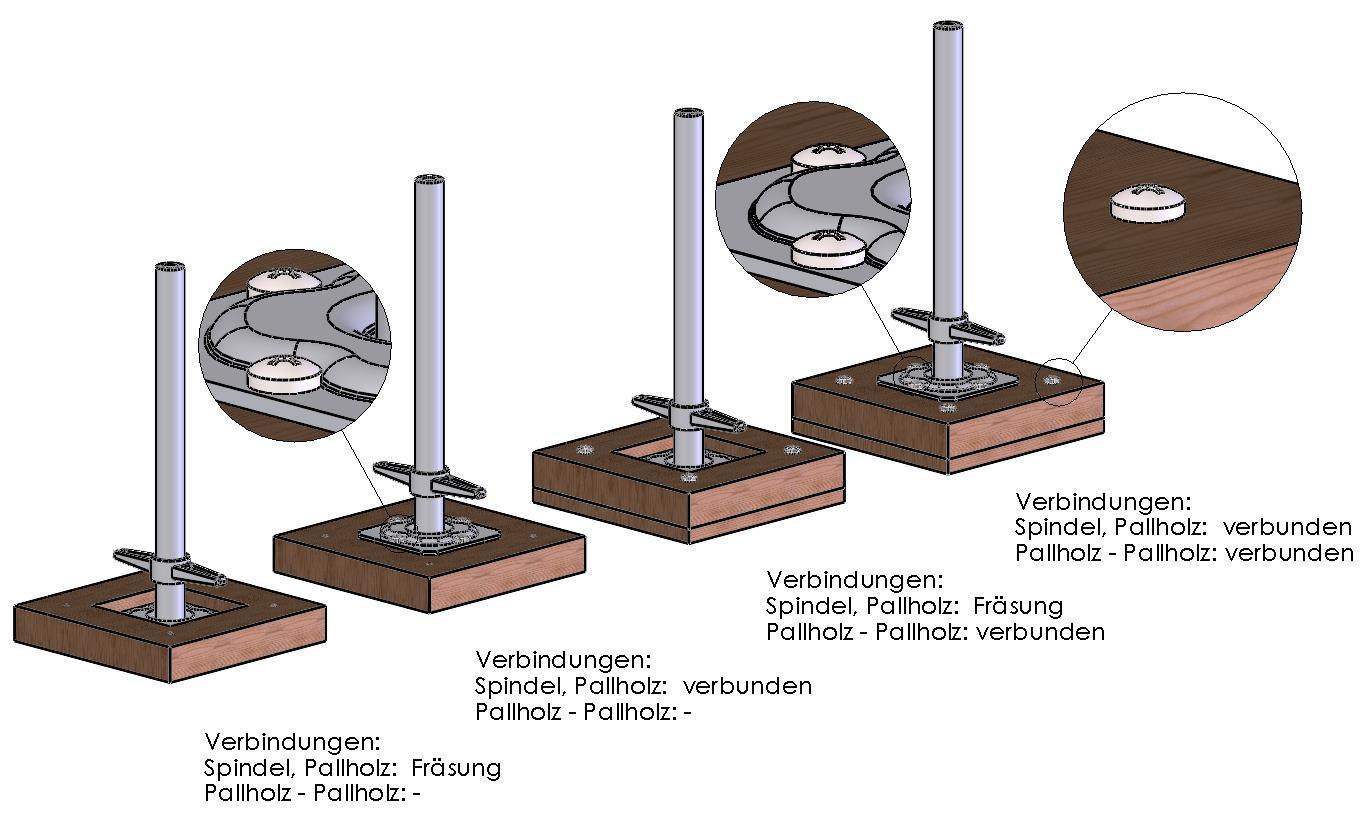

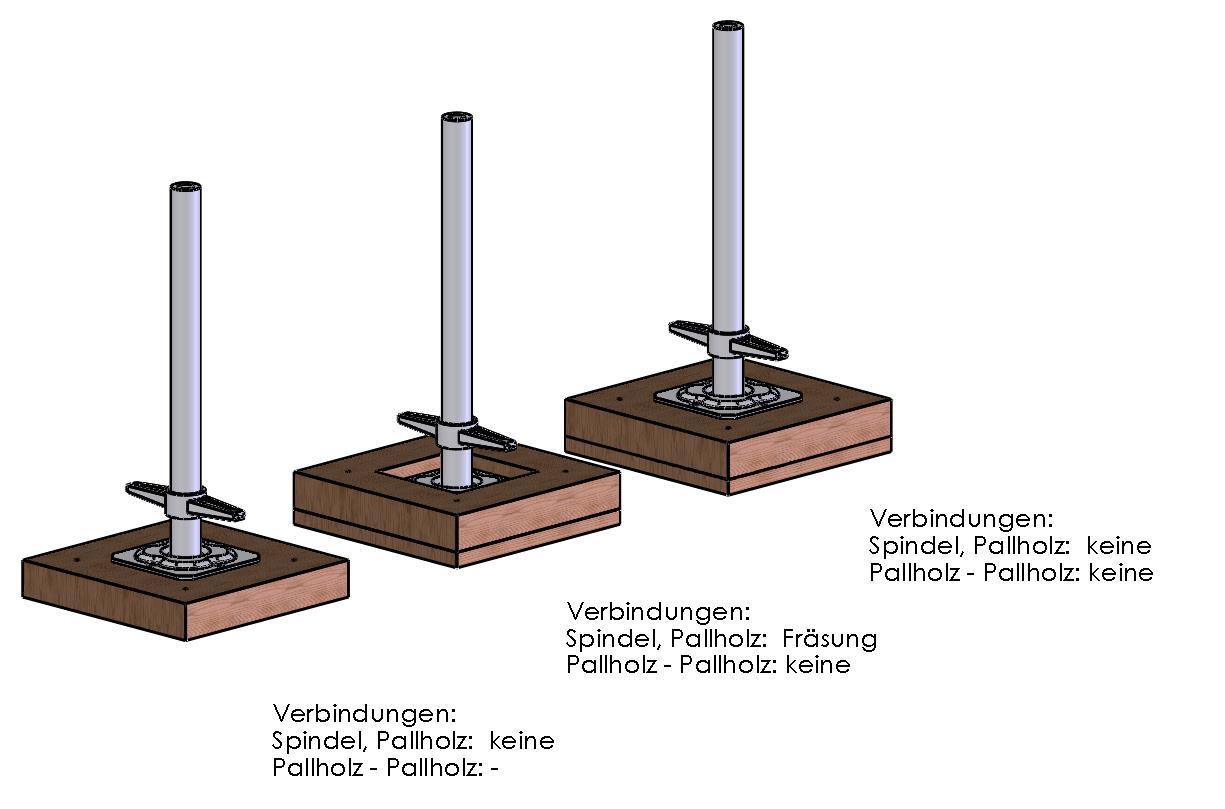

Holz Unterpallung

Erläuterung (fm,k / fv,k ) [kN/cm²]

/ 100,0)

/ 0,4)

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

52
www.expo-engineering.de Seite 9 von
(23,5
(35,5
(32,0
8.8 (64,0
10.9 (90,0
(90,0
/ 36,0) S355
49,0)
/ 80,0)
/ 100,0) 42CrMo4
(2,4
eipoK ruz Aisn c htnur für internen G e !hcuarb
JCEventtechnikGmbH
C24
AutorisierterBetreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

5 Lastannahmen

5.1 Ständige Lasten / Eigengewichte

Profile der Gerüste Werden vom Programm anhand ihrer Material- und Querschnittseigenschaften berücksichtigt.

LED-Module an Lasttraverse

Typ LED-Module LedTek Pro-Serie 1000x500mm G = 0,140 kN

Tri-Frame Traverse 1000mm G = 0,065 kN

Die Tri-Frames werden jede 2te LED Spalte montiert, um die horizontalen Windlasten aufzunehmen.

Eigenlast der Wände:

Der Zuschlag 0,8 kN wird f. Brackets, Lasttraverse, Kettenzüge etc. angesetzt.

Eigenlast LED – Banner am Kopf.

g = 0,14 * 2 = 0,28 kN / m

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 10 von 52
Dokument ist nur gültig als
(mit Stempel und Unterschrift).
Original
LED Wand Module Anzahl Tri-Frames 1m Gewicht (kN) UDL Lasttruss (kN/m) Zuschlag Hängepunkt (kN) 11mx6m 132 72 23,16 2,11 0,80 9mx5m 90 50 15,85 1,76 0,80 7mx4m 56 32 9,92 1,42 0,80 5mx3m 30 18 5,37 1,07 0,80 Kopie zur A n s thcirun rüf nenretni G e brauch!
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

5.2 Schneelasten

AutorisierterBetreiber

keine

5.3 Windlasten

Die Gerüste werden für 2 Varianten (WZ 1-2, WZ 3-4) in unterschiedlicher Tiefe erbaut.

Die Front ist komplett geschlossen, so dass cp = 1,3 einer Wand angesetzt wird.

5.3.1 Windlasten Windzone 3-4 (Küste)

Staudruck

Windlasten gemäß DIN EN 1991-1-4 (Windlasten, 2010-12).in Verbindung mit MLTB-03-2011 Anlage 2.7/23.

Bundesweit Windzone 4 (küstennahe Gebiete, Inseln der Ostsee) h entspricht ungefähr b – daher nur ein Staudruck Profil

qb0 = 0,56 kN / m2

qp = 0,7 * 2,3 * 0,56 * (z / 10)0,27 cp = 1,3 (bis unten geschlossen = Wand)

Die Einzugsbreite der Tri-Frames wird bei der Eingabe ins Stabwerk berücksichtigt.

www.expo-engineering.de Seite 11 von

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

52
Windlast qb0= 0,56 kN / m2 cp = 1,3 temp Faktor 0,7 Spindelhöhe ca. 30cm Tri-Frame je mTri-Frame je Anschluss Tri-Frame Verkleidung Wand Höhe LED(m) Höhe ges. (m) qp(z) (kN / m2) Einzugsbreite (m) w (kN / m) W(kN) w (kN / m) Stiel 11x6 6 11,3 0,932 1 1,211 3,634 2,508 9x5 5 10,3 0,909 1 1,181 2,954 2,446 7x4 4 9,3 0,884 1 1,149 2,299 2,379 5x3 3 8,3 0,857 1 1,115 1,672 2,307 eipoK
Ansicht
n ne !hcuarbeG
uz r
- nur für int e r
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

Die Verkleidung kann optional entfallen.

dann: Anströmung der Rohre des Gerüsts (h< 4m) unterhalb der Wand

cf0 = 1,2

 < 0,9

cf = 1,08

qp(z) = 0,7 * 1,8 * 0,56 = 0,706 kN/ m2

w = 1,08 * 0,05 * 0,706 = 0,038 kN / m

www.expo-engineering.de

Dieses

AutorisierterBetreiber

Seite 12 von 52
ist nur gültig als
(mit Stempel und Unterschrift).
Dokument
Original
ipoK e zur Ansichtnur fü r i n nenret !hcuarbeG
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

5.3.2 Windlasten Windzone 1-2

Staudruck Windlasten gemäß DIN EN 1991-1-4 (Windlasten, 2010-12).in Verbindung mit MLTB-03-2011 Anlage 2.7/23

Bundesweit Windzone 2

h entspricht ungefähr b – daher nur ein Staudruck Profil

qb0 = 0,39 kN / m2

qp = 0,7 * 1,7 * 0,39 * (z / 10)0,37

cp = 1,3

Windlast

qb0= 0,39 kN / m2 cp = 1,3

AutorisierterBetreiber

Die Verkleidung kann optional entfallen.

dann: Anströmung der Rohre des Gerüsts (h< 4m) unterhalb der Wand

cf0 = 1,2

 < 0,9

cf = 1,08

qp(z) = 0,7 * 1,5 * 0,39 = 0,410 kN/ m2

w = 1,08 * 0,05 * 0,410 = 0,022 kN / m

www.expo-engineering.de Seite 13 von 52

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

temp Faktor
Spindelhöhe ca. 30cm Tri-Frame je m Tri-Frame je Anschluss Tri-Frame Verkleidung Wand Höhe LED(m) Höhe ges. (m) qp(z) (kN / m2) Einzugsbreite (m) w (kN / m) W(kN) w (kN / m) Stiel 11x6 6 11,3 0,486 1 0,631 1,894 1,307 9x5 5 10,3 0,469 1 0,610 1,525 1,263 7x4 4 9,3 0,452 1 0,587 1,175 1,216 5x3 3 8,3 0,433 1 0,563 0,845 1,166 eipoK
!hcuarbeG
0,7
ruz A n s ichtnur für internen
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

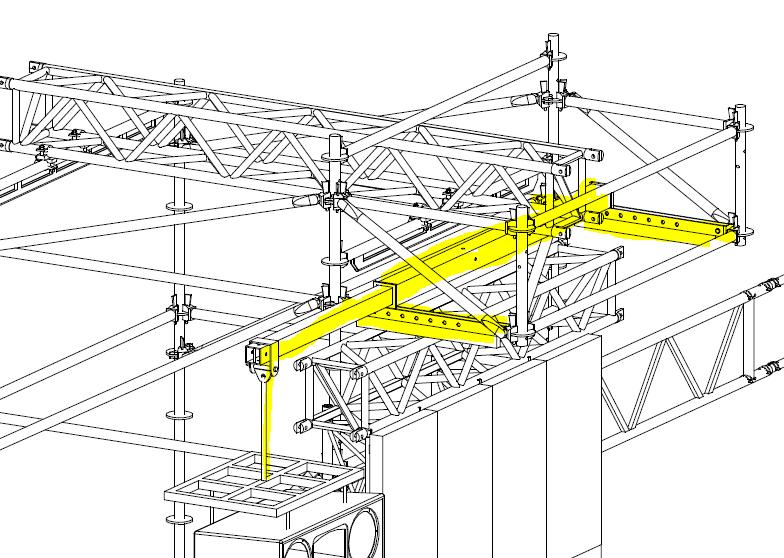

5.4 PA – Lautsprecher

An den Seiten können PA Lautsprecher angehängt werden.

Pk = 5,0 kN

Die Lautsprecher sind bei Erreichen einer Windgeschwindigkeit von 15 m/s auf den Boden abzulassen. Aus diesem Grunde brauchen die Lasten im Stabwerk nicht berücksichtigt werden, da dies für vollen Wind berechnet wird.

Autorisierter Betreiber

www.expo-engineering.de

Dieses

Seite 14
52
von
Unterschrift).
Dokument ist nur gültig als Original (mit Stempel und
ipoK e zur
nenret
Ansichtnur für i n
!hcuarbeG
JC
EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

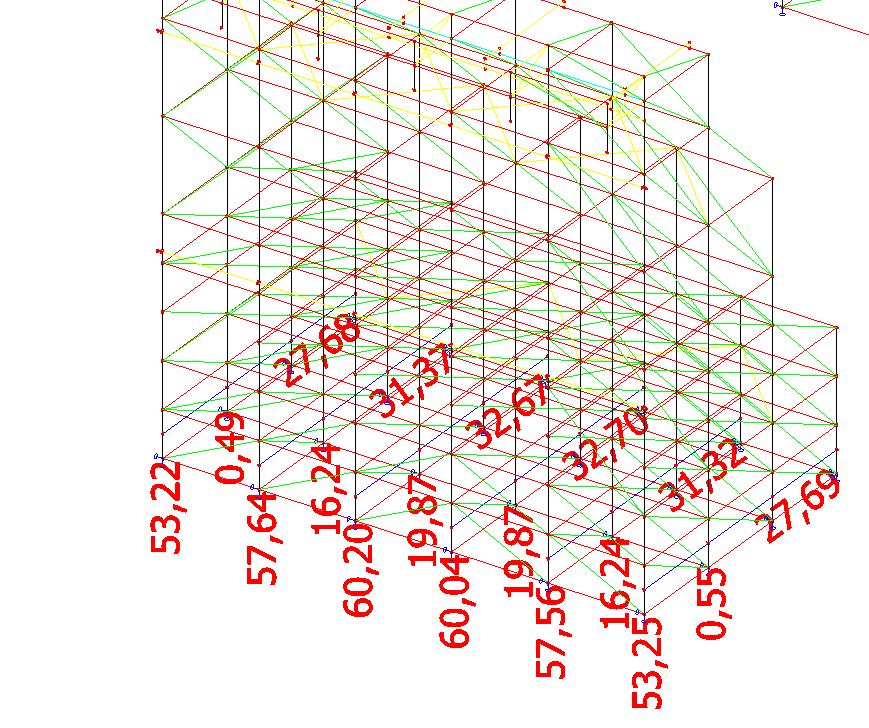

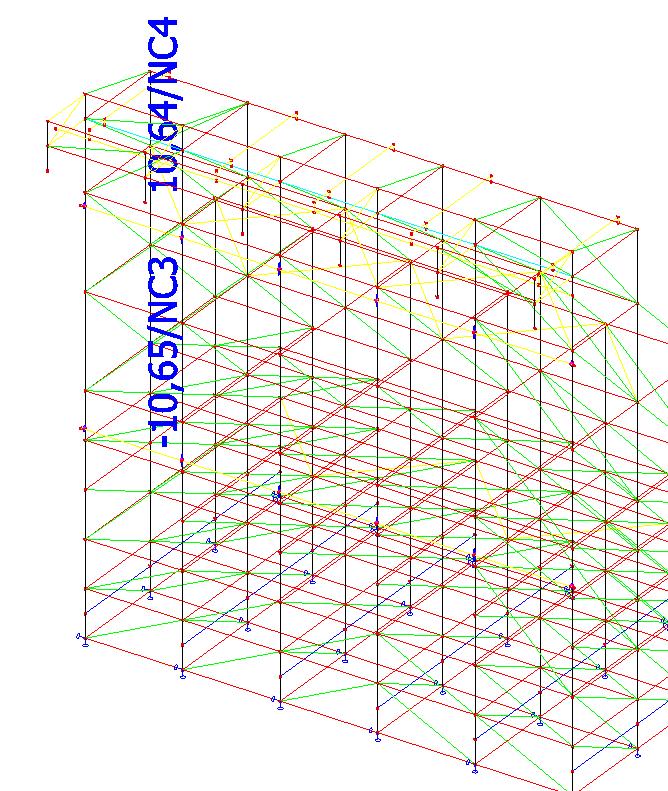

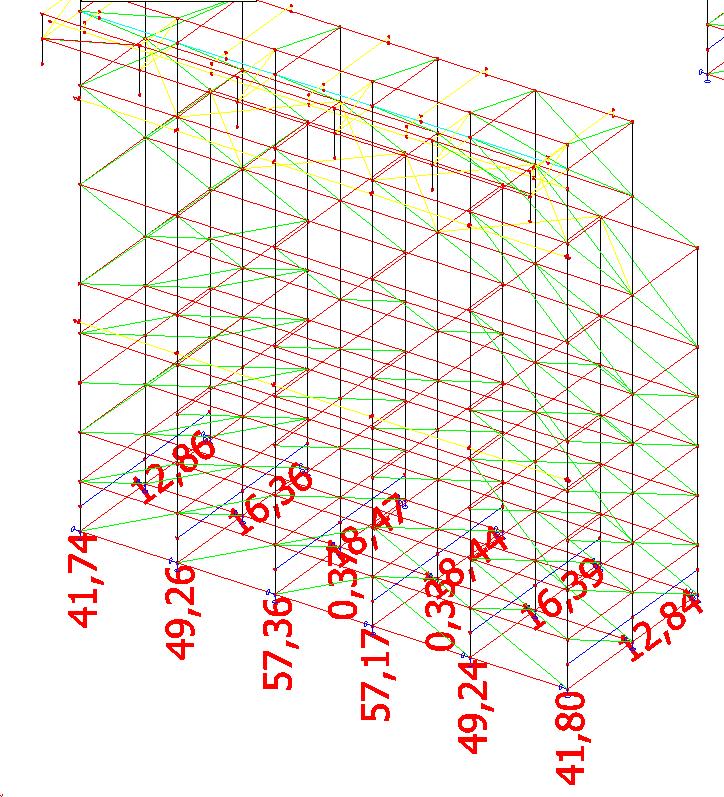

6 Schnittgrößenermittlung

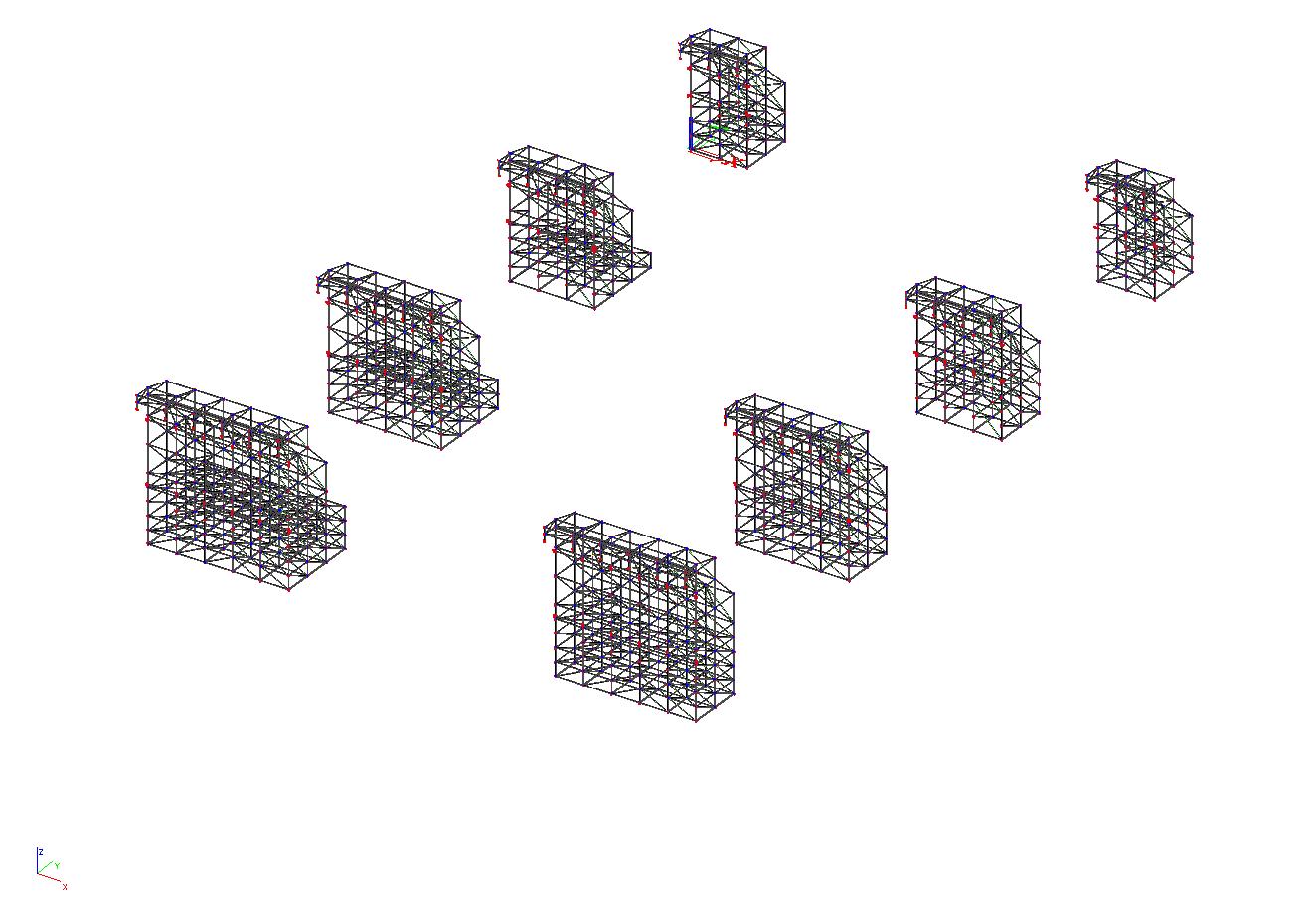

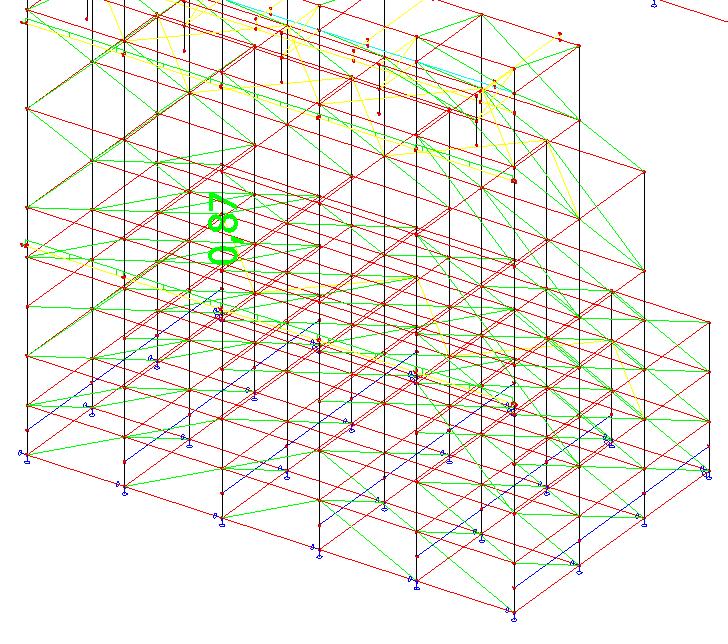

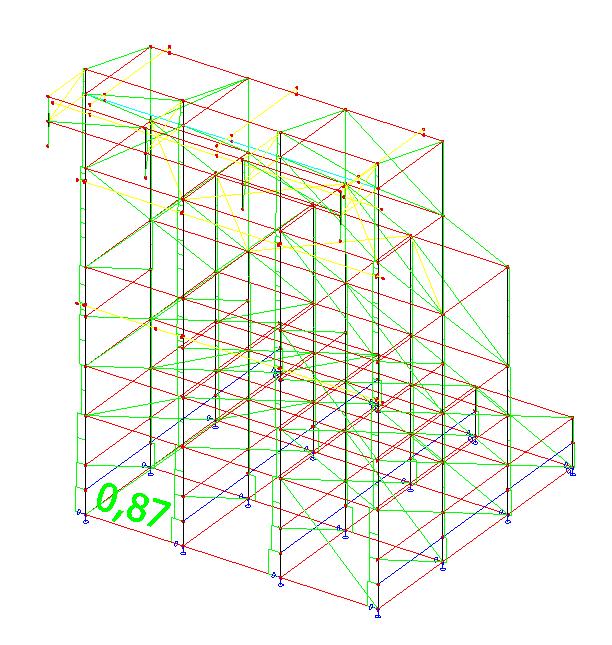

Die Schnittgrößen werden in einer dreidimensionalen Stabwerkberechnung mit Hilfe der Software SCIA Engineer ermittelt. Die Eingabe der Struktur und der Belastungen sowie die Ausgabe der Ergebnisse sind im Anhang als EDVAusdruck beigefügt.

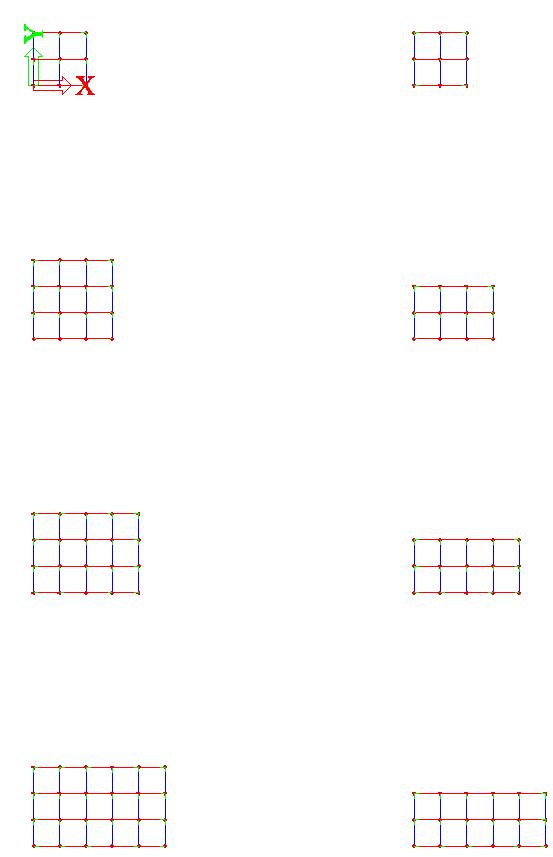

Es werden 2 Basis-Varianten (WZ1-2, WZ3-4K) in je 4 Größen untersucht. Die Auflager werden in z druckaktiv gesetzt. Die Diagonalen werden mit einer Wegfeder gemäß Zulassung mit 12,5 kN/cm (2,07x2,0) und 13,0 kN/cm (2,07x1,0) modelliert, um die Lastverteilung der Fußpunkt korrekt zu ermitteln.

Es wird die höchste Aufbauvariante berechnet und nachgewiesen. Alle Varianten können bei gleicher Ballastierung auch niedriger gebaut werden. Dazu sind die unteren „Geschosse“ zu entfernen/halbieren. Ebenso kann an den oberen 1,5m hohen Etagen eine Einkürzung auf 1,0m, oder 0,5m erfolgen.

Bei den 5mx3m darf die Diagonal-Aussteifung von links nach rechts auf 1 Feld beschränkt werden.

AutorisierterBetreiber

Alternativ wird ohne vordere Verkleidung aufgebaut.

www.expo-engineering.de

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

52
Seite 15 von
Kopi e z u r thcisnA - run rüf itn e r nen Gebrauch!
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Seite 16 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift). eipoK ruz A n s ichtnur für internen !hcuarbeG
Dieses
Autorisierter Betreiber
JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

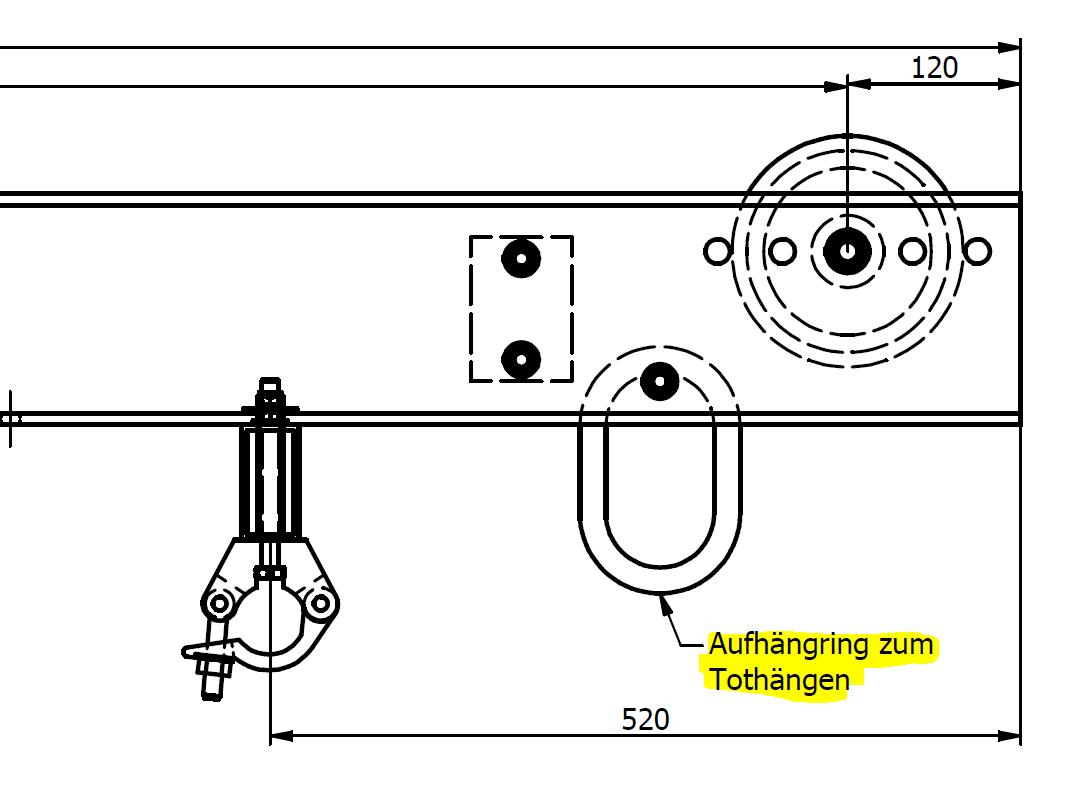

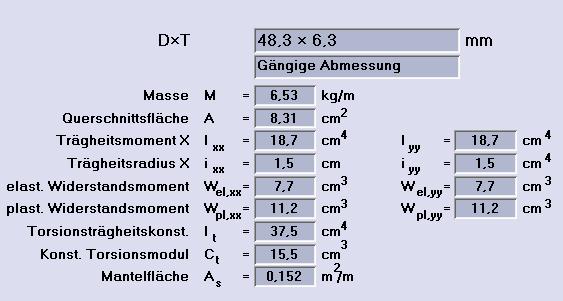

Lasteinleitung Tri-Frames in Rohr 48,3x6,3 und Verkleidung

Bsp:

AutorisierterBetreiber JCEventtechnikGmbH

Dieses

Seite 17 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
X Y Z eipoK ruz
Ansicht - nur für intern e n !hcuarbeG

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

7 Nachweise der Bauteiltragfähigkeit

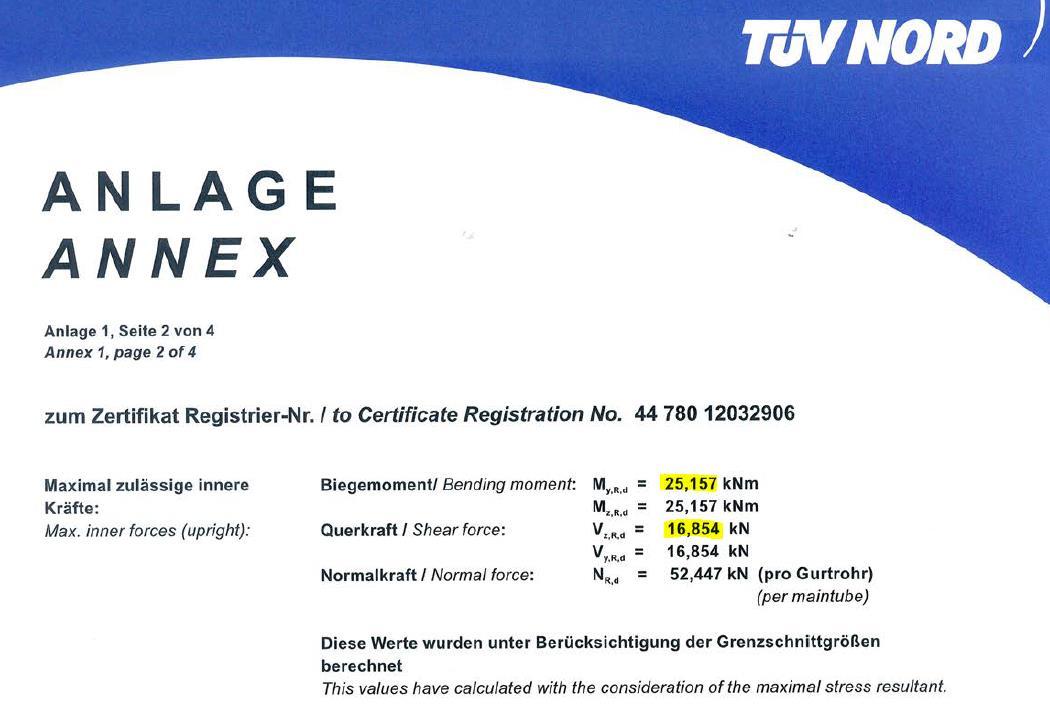

7.1 Tri-Frame Traverse

Detaillierte Nachweise der Komponenten können zu Prüfzwecken angefordert werden.

Werkstoff EN AW-6082 T6

0,8 für nachfolgende Werte fhaz, r

gemäßTabelle 3.2b - genauberechnet

Die Traversen tragen die horizontale Windlast ab.

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Seite 18 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Aluminium Schweißverfahren
Korrekturfaktor
EN AW Gurte Streben Verbinder Legierung 6082 6082 6082 Zustand T6 T6 T6 FestigkeitengemäßTabelle 3.2b t - Bereich t ≤ 5 t ≤ 5 5 < t ≤ 15 mm fo = 250 250 260 N / mm2 fu = 290 290 310 N / mm2 fo,haz = 125 125 125 N / mm2 fu,haz = 185 185 185 N / mm2
ro,haz = 0,500 0,500 0,481 ru,haz = 0,638 0,638 0,597 Rechenwerte
4) fo,haz = 100 100 100 N / mm2 fu,haz = 148 148 148 N / mm2 ro,haz = 0,400 0,400 0,385 N / mm2 ru,haz = 0,510 0,510 0,477 N / mm2 E = 70000 N / mm2 eipoK ruz Ansicht - nur für inter n e n !hcuarbeG
JCEventtechnikGmbH
WIG
Schweißzusatz 5356
Abminderungsfaktoren
inklusive Korrekturfaktor nachFußnote
AutorisierterBetreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.1.1

Einzelgurt

Übertragbare Gurtkraft

NRd = 72,8 kN – aufgrund von WEZ

7.1.2

Doppelgurt

Übertragbare Gurtkraft

NRd = 16,6 kN – aufgrund von Knicken

7.1.3

Übertragbares Moment

1. MRd = 2 * 16,6 * 0,35 = 11,62 kNm maßgebend!

2. MRd = 72,8 * 0,35 = 25,48 kNm

7.1.4

Diagonalen

Übertragbare Diagonalkraft

NRd = 14,17 kN – aufgrund von Knicken

7.1.5

Vertikalen

Übertragbare Vertikalenkraft

NRd = 9,6 kN – aufgrund von Knicken

7.1.6

Übertragbare Querkraft

1. VRd = 2 * 14,17 * sin 45° * sin 57° = 16,8 kN

2. VRd = 2 * 9,6 * sin 57° = 16,1 kN maßgebend!

Autorisierter

www.expo-engineering.de

Seite 19 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopi e z u r thcisnA - run rüf itn e r nen Gebrauch!
JC EventtechnikGmbH
Betreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.1.7 Vorhandene Beanspruchung

In WZ 4 (Küste)

wh = 1,211 kN / m (s. 5.4)

Länge L = 6,0m

Stützweite Ls = 4,5m

Vd = 1,35 * ( -1,211 * 0,75 + 3,634) = 3,68 kN < 16,1 kN

Myd = 1,35 * ( -0,908 * 0,75 / 2 + 2,726 * 2,25 / 2) = 3,68 kNm < 11,62 kNm

Lokale Beanspruchung am Einzelgurt durch Schelle

Tri-Frame Einzelgurt lokale Beanspruchung bei Anschluss mittig zwischen den Knotenpunkten:

Md,lokal <= 1,35 * 3,634 * 44,5 / 4 = 54,6 kNcm

Ndch = 1,226 / 0,35 = 3,50 kN

d = 3,50 / 6,15 + 54,6 / 6,13 = 9,48 kN / cm2

 = 9,48 / 22,72 = 0,42 < 1

www.expo-engineering.de Seite 20 von

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

52
eipoK ruz isnA c h t
Geb
!hcua
nur für internen
r
Autorisierter
Betreiber JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

7.1.8 Schelle

Seite 21 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Nd = 3,634 kN < 18,2 / 1,25 = 14,56 kN Kopie zur Ansi c thrun rüf nenretni G e brauch!
JCEventtechnikGmbH
AutorisierterBetreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.2 Rohr zur Verbindung Tri-Frame an Gerüst

7.2.1 Profil RR 48,3 x 6,3 – S355

Ausnutzung  = 0,87 für WZ4 Küste mit Wand 11m x 6m:

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 22 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopi e z ru thcisnA - run rüf i n t ernen Gebrauch!
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.2.2 Schelle

Nd = 10,65 kN < 14,56 kN

7.2.3 Verbinder zum Verlängern des Rohres

Bsp:

Einsteckling l = 300mm

Voll-Rund d = 35 mm, 42CrMo4 / ETG 100

fy,k = 90,0 kN / cm2

fu,k = 100,0 kN / cm2

Wel = 4,21 cm3

AutorisierterBetreiber

MRd = 1,5 * 4,21 * 90,0 = 568,4 kNcm

ausreichend

JCEventtechnikGmbH

Alternativ Einzelabschnitte (2,07m) jeweils an die Stiele schellen.

www.expo-engineering.de

Seite 23 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopie zur Ansichtn u r rüf nenretni hcuarbeG !

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

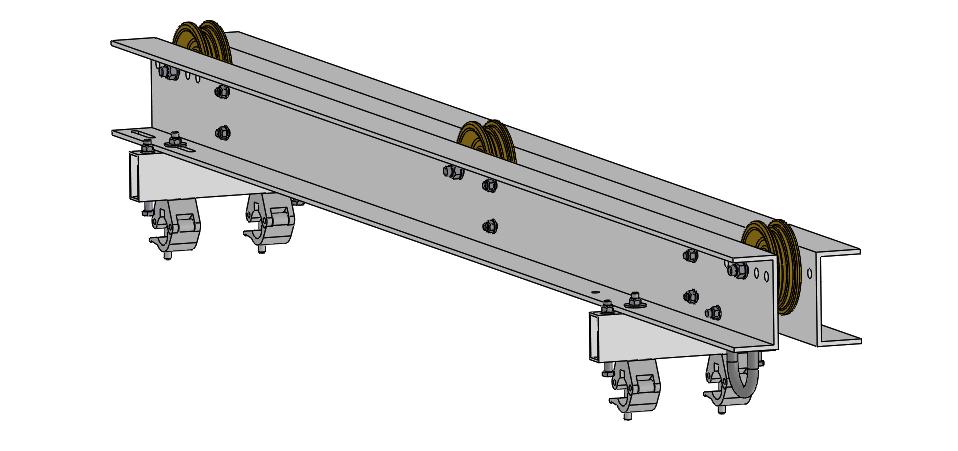

7.3 Umlenker

Alternativ Standard-Traverse zum Anschlagen der LED Wand, z.B. Eurotruss HD34, Prolyte H30V, Globaltruss F34P, oder adäquate Tragfähigkeit. Bei Verwendung einer Traverse wird die obere Etage nicht eingekürzt und somit die maximale Höhe im Stabwerksmodel erreicht. Beim Umlenker wird die obere Etage eingekürzt).

Autorisierter Betreiber

www.expo-engineering.de

Dieses

Seite
52
24 von
Unterschrift).
Dokument ist nur gültig als Original (mit Stempel und
nur rüf nenretni
Kopie zur Ansicht
!hcuarbeG
JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

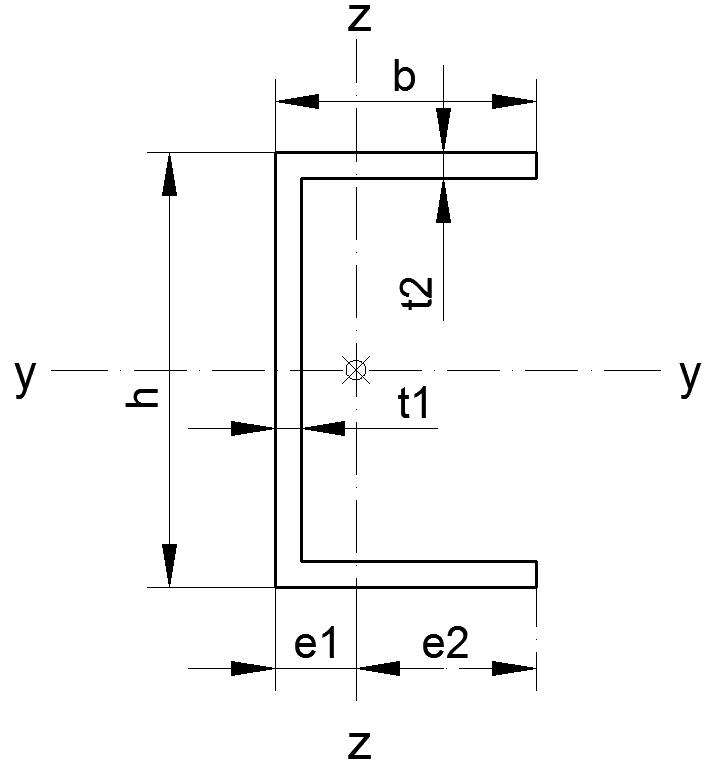

7.3.1 U-Profil

160x80x8 EN AW-6060 T66

Eingabewerte: Ausgabe der Querschnittswerte:

h = 16 [cm]

A = 24,32 [cm]

b = 8 [cm] Iy = 939,08 [cm4]

t1 = 0,8 [cm]

Iz = 147,46 [cm4]

t2 = 0,8 [cm] Wy = 117,38 [cm3]

max. Wz = 64,26 [cm3]

min. Wz = 25,85 [cm3]

iy = 6,21 [cm]

iz = 2,46 [cm]

e1 = 2,29 [cm]

e2 = 5,71 [cm]

25
52
www.expo-engineering.de Seite
von
als
(mit Stempel und Unterschrift).
Dieses Dokument ist nur gültig
Original
eipoK
ruz thcisnArun für internen Gebrauch!
JC EventtechnikGmbH
Autorisierter Betreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

Aus Stabwerk Anhängelast am Umlenker

Pd = 8,88 kN

Pk = 6,58 kN

Pk = 5,78 kN (ohne Motor etc. 0,8 kN)

www.expo-engineering.de

Dieses

Seite 26 von 52
Dokument ist nur gültig als Original
Stempel und Unterschrift).
(mit
aus Kragarm Myd = -8,88 * 47,0 = - 417,4 kNcm Umlenkung Myd = 8,88 * 11,0 = + 97,7 kNcm - 319,7 kNcm Schwerpunkt Mzd = 8,88 * 2,29 = 20,34 kNcm Nd = 8,88 kN Legierung: fo 15,0 kN / cm2 fu 19,5 kN / cm2 ro,haz 0,344 ru,haz 0,448 BC A gM1 1,1 gM2 1,25 NEd 4,44 kN My,Ed 1,599 kNm Mz,Ed 0,102 kNm sk,y = Lcr,y = 260 cm sk,z = Lcr,z = 260 cm A = 24,32 cm 2 Aeff = 24,32 cm 2 Wy = 117,38 cm 3 Wz = 25,85 cm 3 iy = 6,21 cm iz = 2,46 cm NRd = 332 kN M y,Rd = 16,01 kNm M z,Rd = 3,53 kNm w0 = 1,00 a = 0,2 L-0 0,1 lamda-y 0,62 lamda-z 1,56 fy= 0,74 fz= 1,86 cy = 0,87 cz = 0,35  (N)= 0,04  (M)= 0,10  = 0,18 ungeschweißt eipoK ruz isnAhc tnur für internen Geb r a !hcu AutorisierterBetreiber
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

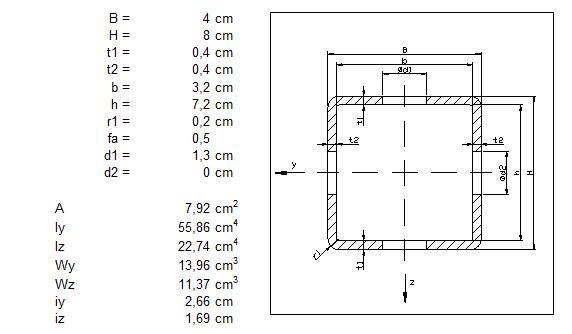

7.3.2 Querträger

QHP 80x40x4 EN AW-6060 T66

MRd = 13,96 * 15,0 / 1,1 = 190 kNcm keine WEZ

Md < 11,06 / 2 * 9,0 = 52,2 kNcm

 = 52,2 / 190 = 0,27 < 1

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 27
52
von
als
Stempel und Unterschrift).
Dokument ist nur gültig
Original (mit
K o ip e zur Ansichtnur fü r nenretni !hcuarbeG
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.3.3 Rollenachse

Buchse 28x5,5

A = 3,89 cm2

W = 1,86 cm3

Md = 1,414 * 8,88 * 8,0 / 4 = 25,11 kNcm

d = 25,11 / 1,86 = 13,50 kN / cm2

Ausreichend für nichtrostenden Stahl.

Als Kettenzüge müssen geeignete D8+ Züge verwendet werden, oder die Lasten werden „tot“ gehängt.

Züge / Anschläge:

Für Wände 11x6, 9x5, 7x4: min Tragfähigkeit 650 kg

Für Wände 5x3: min Tragfähigkeit 500 kg

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 28 von 52
ist nur gültig als Original (mit Stempel und Unterschrift).
Dokument
eipoK z u r Ansicht - nur für int e r nen !hcuarbeG
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

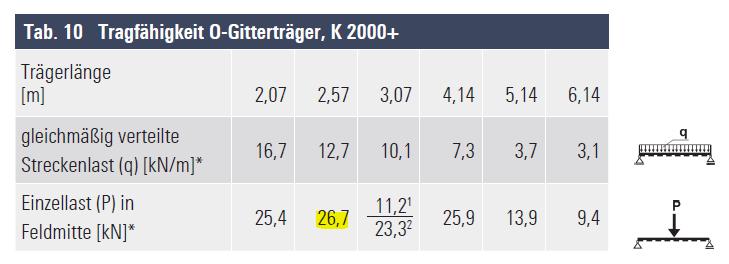

7.3.4 Gitterträger für Anschlag Kettenzug

Der Kettenzug kann auf der Rückseite umgelenkt werden und an einen Gitterträger 500mm angeschlagen werden.

 = (8,88 / 1,35) < 26,7

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Seite 29 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Kopie zur Ansi c
trun rüf nenretni Gbe r auch!
h
EventtechnikGmbH
Autorisierter Betreiber
JC

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

7.3.5 Traverse anstelle Umlenker

Pd = 8,88 kN

Md = 8,88 * 0,47 = 4,17 kNm

Vzd = 8,88 kN

Taugliche Traversen vom Typ:

Eurotruss HD34

Prolyte H30V

Globaltruss F34P oder adäquat

z.B.:

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Seite 30 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
eipoK ruz isnAhc tnur für internen Geb r !hcua AutorisierterBetreiber JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.4 Verwendete Layher Systemkomponenten

Layher AllroundGerüst

- gemäß Zulassungsbescheid des DIBT Z-8.22-64: K2000+

- sowie Lightweight

7.4.1 Stiele

Rohr 48,3 x 3,2 mm

A = 4,53 cm² I = 11,59 cm4 W = 4,80 cm³ i = 1,60 cm (nach Stahlbemessung inkl. Stabilität)

 = 0,87 für WZ4 Küste mit Wand 7m x 4m:

JCEventtechnikGmbH

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 31 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
poKei ruz thcisnA -
f ür internen Gebrauch!
run

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

7.4.2 Riegel

Rohr 48,3 x 3,2 mm

A = 4,53 cm² I = 11,59 cm4 W = 4,80 cm³ i = 1,60 cm

Beanspruchbarkeiten des Anschlusses:

My,R,d = +-101,0 kNcm

NR,d = +-31,0 kN

JC EventtechnikGmbH

Vz,R,d = +-26,4 kN - je Keilkopf

Vz,R,d = +-105,6 kN - je Lochscheibe

Vy,R,d = +-10,0 kN

Nd = 25,18 kN < 31,0 kN

nenretni !hcuarbeG

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Dieses

Seite 32 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
X Y Z K o p ie zur Ansicht -
fü r
nur
Autorisierter Betreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.4.3 Vertikaldiagonalen

Rohr 48,3 x 2,3 mm

A = 3,32 cm² I = 8,81 cm4 W = 3,65 cm³ i = 1,63 cm

Beanspruchbarkeiten:

NV,R,d = -12,4 kN / +17,9 kN - Feldhöhe 2,0m / Feldlänge 2,07m (2,00m)

NV,R,d = -17,2 kN / +17,9 kN - Feldhöhe 1,0m / Feldlänge 2,07m (2,00m)

7.4.3.1 2m Feldhöhe

Nd(-) = 11,9 kN < 12,4 kN

AutorisierterBetreiber

Nd(+) = 9,92 kN < 17,9 kN X

www.expo-engineering.de

Dieses

Seite 33
52
von
Unterschrift).
Dokument ist nur gültig als Original (mit Stempel und
Y Z K o ipe zur Ansichtnur fü r nenretni !hcuarbeG
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.4.3.2 1m Feldhöhe

Nd(-) = 13,63 kN < 17,2 kN

Nd(+) = 13,32 kN < 17,9 kN

JC EventtechnikGmbH

www.expo-engineering.de

Dieses

Seite 34 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
X Y Z
u r rüf nenretni
!
Kopie zur Ansichtn
hcuarbeG
Autorisierter Betreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

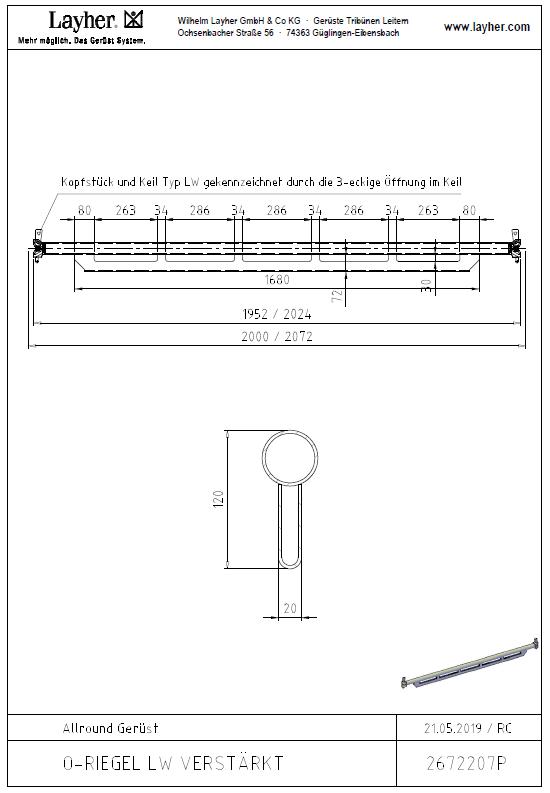

7.4.4 O – Riegel verstärkt LW

Diese Bauteile werden an der Vorderkante zum Aufschellen der Traverse eingebaut Bei Verwendung der Umlenkeinheit ist hinten ebenfalls dieser Riegel zu verwenden. Alternativ: Gitterträger Stahl 500mm.

www.expo-engineering.de

Dieses

Seite 35 von 52
Dokument ist nur gültig als
Stempel und Unterschrift).
Original (mit
Kopie zur Ansichtnur f rü nenretni
JCEventtechnikGmbH
!hcuarbeG AutorisierterBetreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

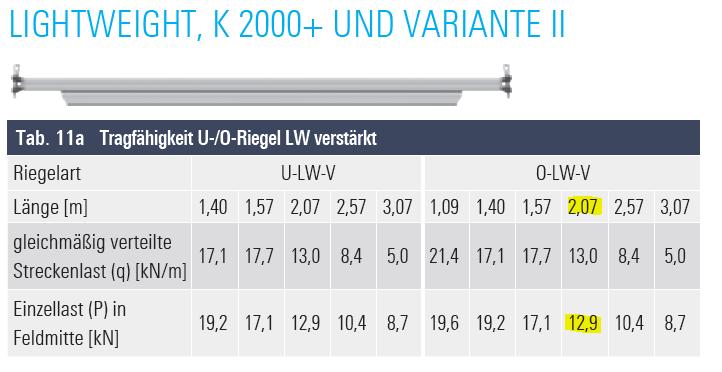

FRd = 12,9 * 1,5 = 19,35 kN (aus M)

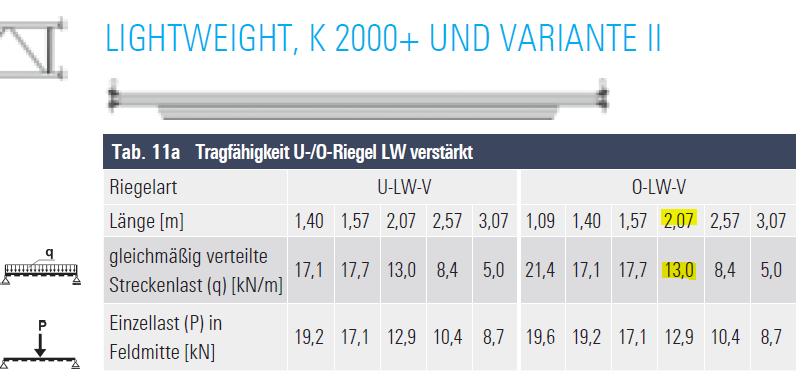

VRd = 13,0 * 2,07 / 2 * 1,5 = 20,18 kN (aus Querkraft)

Seite 36 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
www.expo-engineering.de
zu r thcisnA - run rüf tni e r n en
AutorisierterBetreiber JCEventtechnikGmbH
Kopie
Gebrauch!

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

Seite 37 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Pd = 11,06 kN
= 11,06
19,35 = 0,57 < 1 X Y Z Kopi e ruz thcisnArun üf r i n ternen
www.expo-engineering.de
max
/
Gebrauch!
AutorisierterBetreiber JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

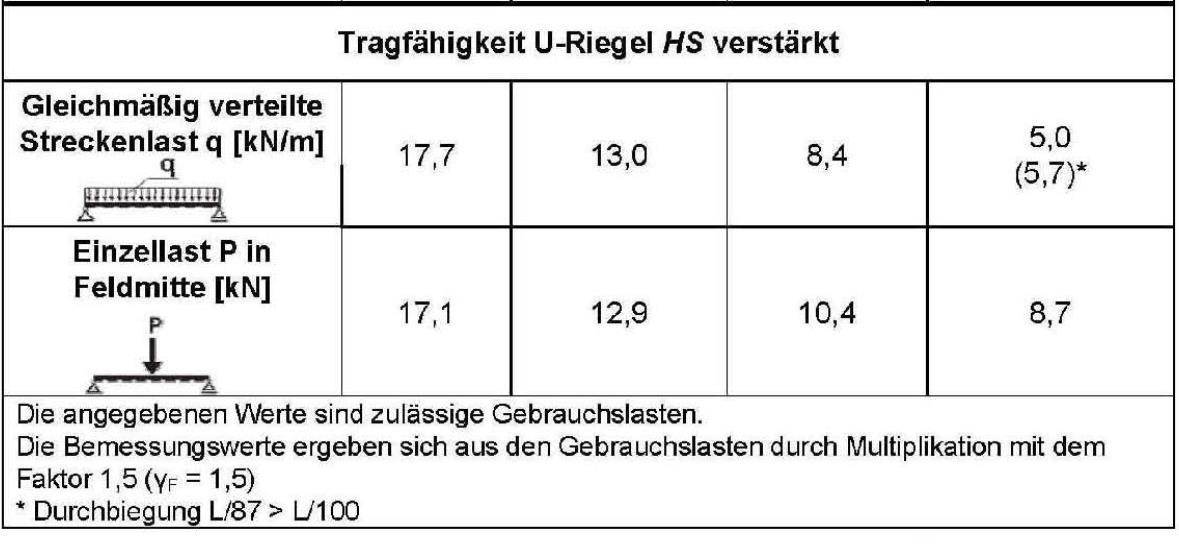

7.4.5 Bodenträger U-Riegel LW verstärkt

max pk = 9,66 kN / m (aus Ballast)

zul. pk = 13,0 kN / m < 9,66 kN / m

 = 9,66 / 13,0 = 0,74 < 1,0

Alternativ können ebenso tragfähige System-Komponenten der Firma Layher verwendet werden.

AutorisierterBetreiber

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Dieses

Seite 38 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopie zur A n s thcirun rüf enretni n Gebrauch!
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.4.6 PA Träger

Pk = 5,0 kN

Wh = 1,3 * 0,3 * 2,5 = 0,98 kN (max 2,5 qm)

Ausleger – maximal Ausschub 1,25m – begrenzen!

Außen

QHP 100x100x5 S355

Einsteckling

QHP 80x80x5 S355

Wel = 34,2 cm3

Myd < 1,35 * 5,0 * 1,25 = 8,44 kNm

Mzd < 1,35 * 0,98 * 1,25 = 1,65 kNm

d = (844+165) / 34,2 = 29,5 kN / cm2

 = 29,5 / 35,5 = 0,83 < 1,0

Gelochter Querträger – EV LED U-Riegel

L <> 1m

Pzd = 1,35 * 5,0 * (1,25 + 2,072) / 2,72 = 10,82 kN

Myd = 10,82 * 1,0 / 4 = 2,71 kNm

erf Wel = 271 / 35,5 = 7,62 cm3 ausreichend

Abhebende Last

Rzd = - 1,35 * 5,0 * 1,25 / 2,072 = 4,07 kN

M16 – 8.8 einschnittig gestützt

FvRd = 60,29 kN

Der PA Träger darf maximal bis zur Mitte des gelochten Trägers nach vorn positioniert werden.

www.expo-engineering.de

Dieses Dokument ist nur gültig als Original (mit Stempel und

Seite 39
52
von
Unterschrift).
n u r rüf nenretni !hcuarbeG
Kopie zur Ansicht
JC EventtechnikGmbH
Autorisierter Betreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.4.7 Spindeln

7.4.7.1 Varianten in WZ3+4(K)

Es sind Spindeln vom Typ „massiv“ einzubauen

Maßgebende Achse auf 2 Spindeln im NC6 – WZ4, 11x6

max Ryd = 32,70 / 2 = 16,35 kN

max Rzd = 60,2 kN

www.expo-engineering.de

Seite 40 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
ipoK e z ur Ansicht - nur für i nt nenre !hcuarbeG
JC EventtechnikGmbH
Autorisierter Betreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

Fußspindel 60, massiv

Herstellerangaben:

Spindelhöhe ist auf 8 cm zu begrenzen.

www.expo-engineering.de

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Seite 41
52
von
A
Material:
I
f
N
W
M
i
V
H
L
cm
gF
Nx,k
[kN] Nx,Ed 60,20 [kN] Hk 12,11 [kN] HEd 16,35 [kN] Mk,0 96,9 [kNcm] MEd,0 130,8 [kNcm] Mk,0,5 48,4 [kNcm] MEd,0,5 65,4 [kNcm] Mk,1 0,0 [kNcm] MEd,1 0,0 [kNcm] Biegeknicken: quer 0,25 a 0,49 (KL c) c 0,98 F 0,54 Nbu,Rd 281,4 [kN] NEd / Nbu,Rd 0,21 Cmy 0,9 CmLT 0,6 kyy 0,91 kzy 0,55 kmax 0,91 cLT 1,0 Nachweis: Druck und Biegung kombiniert NEd / Nbu,Rd + kyy * MEd / Mpl,Rd 0,97 < 1,0 Spindeltyp: K o p ie zur Ansichtnur fü r nenretni !hcuarbeG
8,80 [cm²]
S355J2
6,51 [cm4]
y,k 36,0 [kN/cm²] Wel 3,84 [cm³]
pl,Rd 288,0 [kN]
pl 4,79 [cm³]
pl,Rd 157,0 [kNcm]
0,86 [cm]
pl,Rd 106,0 [kN] max. Spindelweg:
Spindel 8 cm
cr 16
Einwirkungen:
1,35
44,59
Betreiber
EventtechnikGmbH
Autorisierter
JC

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

7.4.7.2 Varianten in WZ1+2

Es sind Spindeln vom Typ „massiv“ einzubauen

Maßgebende Achse auf 1 Spindel im NC6 – WZ2, 11x6

AutorisierterBetreiber

max Ryd = 18,47 kN

max Rzd = 57,36 kN

www.expo-engineering.de

Seite 42 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
ipoK e zur Ansichtnur fü r i n nenret !hcuarbeG
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Fußspindel 60, massiv

Herstellerangaben:

Spindelhöhe ist auf 8 cm zu begrenzen.

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Seite 43 von 52
nur
Unterschrift).
Dieses Dokument ist
gültig als Original (mit Stempel und
A 8,80 [cm²] Material: S355J2 I 6,51 [cm4] fy,k 36,0 [kN/cm²] Wel 3,84 [cm³] Npl,Rd 288,0 [kN] Wpl 4,79 [cm³] Mpl,Rd 157,0 [kNcm] i 0,86 [cm] Vpl,Rd 106,0 [kN] max. Spindelweg: HSpindel 7 cm Lcr 14 cm Einwirkungen: gF 1,35 Nx,k 42,48 [kN] Nx,Ed 57,35 [kN] Hk 13,68 [kN] HEd 18,47 [kN] Mk,0 95,8 [kNcm] MEd,0 129,3 [kNcm] Mk,0,5 47,9 [kNcm] MEd,0,5 64,6 [kNcm] Mk,1 0,0 [kNcm] MEd,1 0,0 [kNcm] Biegeknicken: quer 0,21 a 0,49 (KL c) c 0,99 F 0,53 Nbu,Rd 285,9 [kN] NEd / Nbu,Rd 0,20 Cmy 0,9 CmLT 0,6 kyy 0,90 kzy 0,54 kmax 0,90 cLT 1,0 Nachweis: Druck und Biegung kombiniert NEd / Nbu,Rd + kyy * MEd / Mpl,Rd 0,94 < 1,0 Spindeltyp: ipoK e zur Ansicht - nur für i n nenret !hcuarbeG AutorisierterBetreiber JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

8 Nachweise der Lagesicherheit

8.1 Erläuterungen

Gemäß DIN EN 13814 werden die günstig wirkenden Eigenlasten mit einem Teilsicherheitsbeiwert von γf = 1,0 und, ungünstig wirkenden Windlasten mit

γf = 1,2 und ungünstig wirkenden Verkehrslasten mit γf = 1,3 versehen.

Hier wird die globale Standsicherheit mit den Teilsicherheitsbeiwerten des Tragfähigkeitsnachweises geführt – sicher Seite (gf = 1,35 / 1,1 > 1,2)

Erläuterung Reibbeiwert: Entscheidend für die Verankerung mit Gewichtsankern (Ballast) ist die Ausführung der Unterpallung am jeweiligen Fußpunkt, hieraus ergibt sich der Reibbeiwert 

Für Dimensionen der Unterpallung s. Abs. 9.

8.1.1 Erforderlicher Reibwert in den Windzonen 1+2

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

 = 0,4 Reibungsbeiwert für die Gleitfugen Holz-Holz und Stahl-Holz (auch anzuwenden, wenn mehrere Lagen Holzunterpallung gestapelt und nicht miteinander verbunden sind) Die maximale Höhe der Unterpallung darf b/0,8 nicht überschreiten.

Seite 44 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
eipoK ruz thcisnAn ur für internen Gebrauch ! AutorisierterBetreiber JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

8.1.2 Erforderlicher Reibwert in den Windzonen 3+4(K)

 = 0,6 Reibungsbeiwert für die Gleitfuge Holz-Beton (anzuwenden, wenn der Ballast oder die Spindel mit einer einlagigen oder mehrlagig verbundenen Holzunterpallung auf einer Beton- oder Asphaltfläche aufsteht und der Ballast oder die Spindel jeweils konstruktiv mit der Unterpallung verbunden ist)

Die maximale Höhe der Unterpallung darf b/1,2 nicht überschreiten.

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 45 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopie zur Ansi c h trun rüf nenretni Gbe r auch!
JCEventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

8.2

1,35

Geb r a u c !h

www.expo-engineering.de Seite 46 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
Gleitnachweise
* Wh <
*  * G
Reibwert = 0,6 fürWZ3+4(K) Reibwert = 0,4 fürWZ1+2 LEDWand Ryd,res (kN) erf. G(kN) G(kN) Ryd,res (kN) erf. G(kN) G(kN) 11mx6m 183,42 305,70 377,42 gleitsicher 95,35 238,38 270,24 gleitsicher 9mx5m 130,52 217,53 296,15 gleitsicher 67,41 168,53 190,71 gleitsicher 7mx4m 86,12 143,53 174,04 gleitsicher 44,02 110,05 140,80 gleitsicher 5mx3m 46,79 77,98 103,96 gleitsicher 23,65 59,13 63,19 gleitsicher WZ 3+4(K) WZ1+2 eipoK
isnA
für internen
Autorisierter Betreiber
1,0
(sichere Seite zu  = 1,2)
ruz
hc tnur
JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

8.3 Kippnachweis

Die Stabwerke wurden mit druckaktiven Auflagern versehen, so dass die Strukturen hinsichtlich Kippens bereits nachgewiesen sind, da mindestens 2 Achsen hintereinander aufstehen.

Wind frontal

Wind von hinten

www.expo-engineering.de

Dieses

Seite 47
52
von
Unterschrift).
Dokument ist nur gültig als Original (mit Stempel und
X Y Z X Y Z ipoK
e nenr !hcuarbeG
e z u r Ansicht - nur für int
Autorisierter Betreiber
JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

8.4

Seite 48 von 52 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
www.expo-engineering.de
Angesetzter
Ballast je Feld WZ3+4(K) WZ1+2 2,0t 1,5t 2,0t 2,0t 1,0t hinten 2,0t vorne 1,5t hinten 2,0t vorne 1,5t 2,0t
nenretni
Autorisierter Betreiber
Ballast
Kopie zur Ansichtnu r rüf
!hcuarbeG
JC EventtechnikGmbH

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

9 Unterpallung

s. auch Gleitnachweis

Die Unterpallung wird einheitlich gewählt, um Fehlgebrauch auszuschließen.

max Rz,d = 61,48 kN (alle gf = 1,35)

Rz,k = 61,48 / 1,35 = 45,54 kN

Bei befahrbaren Böden gilt: zul p = 200 kN / m2 ( b > 40cm)

erf A = 45,54 / 200 = 0,228 m2 erf b = 0,48m

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

Es ist ein Pallholz-Brett von mindestens 48cm x 48cm x 2,7cm auf befahrbaren Böden unter jeder Spindel vorzusehen.

Bei befestigten Böden (z.B. Pflaster / Asphalt) sind kleinere Pallhölzer möglich – dies ist ggf. individuell zu bestimmen.

Seite 49 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Dieses
eipoK ruz isnAhc tnur für internen Geb r !hcua
JCEventtechnikGmbH
AutorisierterBetreiber

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

9.1 Ballast bei Wegfall der Verkleidung

9.1.1 In Windzonen 1+2

Resultierende Windlasten bisher berücksichtigt:

Windlast durch Anströmung der Rohre

Einsparung Ballast

Der Ballast darf um folgende Werte gleichmäßig verringert werden:

Autorisierter Betreiber

JC EventtechnikGmbH

www.expo-engineering.de Seite 50 von 52

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

(überschlägig genau)
Lasten der Verkleidung Wand qp(z) (kN / m2) Höhe Verkl. (m) Breite Verkl. (m) A (m2) Wres (kN) Mk (kNm) 11x6 0,486 3,75 10,36 38,85 24,52 45,98 9x5 0,469 3,75 8,288 31,08 18,96 35,55 7x4 0,452 3,75 6,216 23,31 13,69 25,67 5x3 0,433 3,25 4,144 13,47 7,58 12,32 Angeströmte Rohre w= 0,022 kN/m Wand Anzahl Länge (m) Last(kN) Anzahl Länge (m) Last(kN) Wges(kN) Mk(kNm) D M(kNm) 11x6 18,00 67,50 1,49 45,00 93,24 2,05 3,54 6,63 39,35 9x5 15,00 56,25 1,24 36,00 74,59 1,64 2,88 5,40 30,15 7x4 12,00 45,00 0,99 27,00 55,94 1,23 2,22 4,16 21,51 5x3 9,00 29,25 0,64 18,00 37,30 0,82 1,46 2,38 9,95 Stiele Riegel BallastEinsparung  =1,2 Wand D M(kNm) D M`(kNm) Tiefe (m) Hebel Gb (m) DGB(kN) Felder DGB(kN) je Feld 11x6 39,35 47,22 4,00 2,00 23,61 10 2,36 9x5 30,15 36,18 4,00 2,00 18,09 8 2,26 7x4 21,51 25,81 4,00 2,00 12,90 6 2,15 5x3 9,95 11,93 4,00 2,00 5,97 4 1,49
thcisnA
rüf
Kopi e z ru
- run
i tn ernen Gebrauch!

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk

9.1.2 In Windzonen 3+4(K)

Resultierende Windlasten bisher berücksichtigt:

Windlast durch Anströmung der Rohre (überschlägig genau)

Einsparung Ballast

Lasten der Verkleidung Stiele Riegel BallastEinsparung  =1,2 Wand D M(kNm) D M´(kNm) Tiefe (m) Hebel Gb(m) DGB(kN) Felder DGB(kN) je Feld 11x6 72,97 87,57 6,00 3 29,19 15 1,95 9x5 56,42 67,70 6,00 3 22,57 12 1,88 7x4 40,64 48,77 6,00 3 16,26 9 1,81 5x3 20,28 24,34 4,00 2 12,17 4 3,04

Autorisierter Betreiber

JC EventtechnikGmbH

K o pi e ruz thcisnArun üf r internen Gebrauch!

www.expo-engineering.de Seite 51 von 52

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Der Ballast darf um folgende Werte (D Gb) gleichmäßig verringert werden: Wand qp(z) (kN / m2) Höhe Verkl. (m) Breite Verkl. (m) A (m2) Wres (kN) Mk (kNm) 11x6 0,932 3,75 10,36 38,85 47,06 88,24 9x5 0,909 3,75 8,288 31,08 36,72 68,85 7x4 0,884 3,75 6,216 23,31 26,79 50,23 5x3 0,857 3,25 4,144 13,47 15,01 24,39 Angeströmte Rohre w= 0,038 kN/m Wand Anzahl Länge (m) Last(kN) Anzahl Länge (m) Last(kN) Wges(kN) Mk(kNm) D M(kNm) 11x6 24,00 90,00 3,42 60,00 124,32 4,72 8,14 15,27 72,97 9x5 20,00 75,00 2,85 48,00 99,46 3,78 6,63 12,43 56,42 7x4 16,00 60,00 2,28 36,00 74,59 2,83 5,11 9,59 40,64 5x3 9,00 29,25 1,11 18,00 37,30 1,42 2,53 4,11 20,28

Projekt-Nr.: 2020-0575

Auftraggeber: JC Eventtechnik GmbH

Projektname: LED Wände mit Gerüsttragwerk www.expo-engineering.de

10 Schlussbemerkungen

Die Konstruktion wurde gemäß den derzeit gültigen Normen und Bestimmungen berechnet und für die im Kapitel „Lastannahmen“ beschriebenen Belastungen als ausreichend tragfähig nachgewiesen, sofern die Anforderungen und Hinweise in diesem Dokument – insbesondere die in Kapitel 1 – beachtet werden.

Dieses

Seite 52 von 52
Dokument ist nur gültig als Original (mit Stempel und Unterschrift).
Kopie zur A n s thcirun rüf enretni n Gebrauch!
JC EventtechnikGmbH
Autorisierter Betreiber

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
