LED-Wand Planer_P2+BL PRO_PLS_2023

Page 1

LED-Wand Planer

Prolight + Sound 2023

Aufbau: 22.04.2023 10:00

VA-Beginn: 25.04.2023 10:00

VA-Ende: 28.04.2023 16:00

Abbau: 29.04.2023 08:00

Bemerkung:

Messe Frankfurt

Technische Daten:

Maße: 4.500 x 6.000 mm

Auflösung: 1.512 x 2.016 px

P2+BL PRO mit Tri-Frame Ständerwerk für den LEDTEK Messestand der PLS 2023

Hinweise:

- Eine fachgerechte Montage der LED-Wand ist Voraussetzung für die Inbetriebnahme

- Alle Verbindungen sind gegen selbsttätiges Lösen zu sichern

- Statische Berechnung gemäß DIN EN 1991-1-4 (NA)

- Die Pipes oder Tri-Frames müssen ihre horizontale Reaktion an eine feststehend dahinterliegende Konstruktion sicher abgeben können

- Statische Berechnung und Betriebsanleitung sind zu beachten

Systemübersicht:

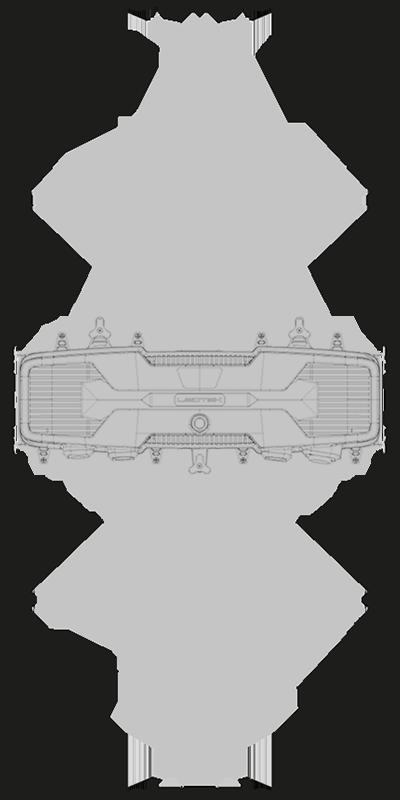

P2+BL PRO
Pixelabstand LED-Typ Auflösung in Pixel / m² Anzahl der Pixel / m² Leuchtstärke Displayfarben Kontrastverhältnis Bildwiederholfrequenz Servicezugang Betrachtungswinkel Horizontal Vertikal Betrachtungsabstand 2.97 mm SMD2020 336 x 336 px (BxH) 112.896 px/m² 1.000 Nits 16,7 Mio 5.000:1 2.880 Hz (MBI 5253IC) Rückseite 160 ° 140 ° 3,0 m
Auflösung der Displayfläche: Bildverhältnis - 9:12 | Differenz zu 16:9: -137.04% | Differenz zu 4:3: -77.78% 1512 x 2016 px 4096 x 2160 px Seite 1/5 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
LED-Wand Planer Grundaufbau Seite 2/5 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de

Datenversorgung

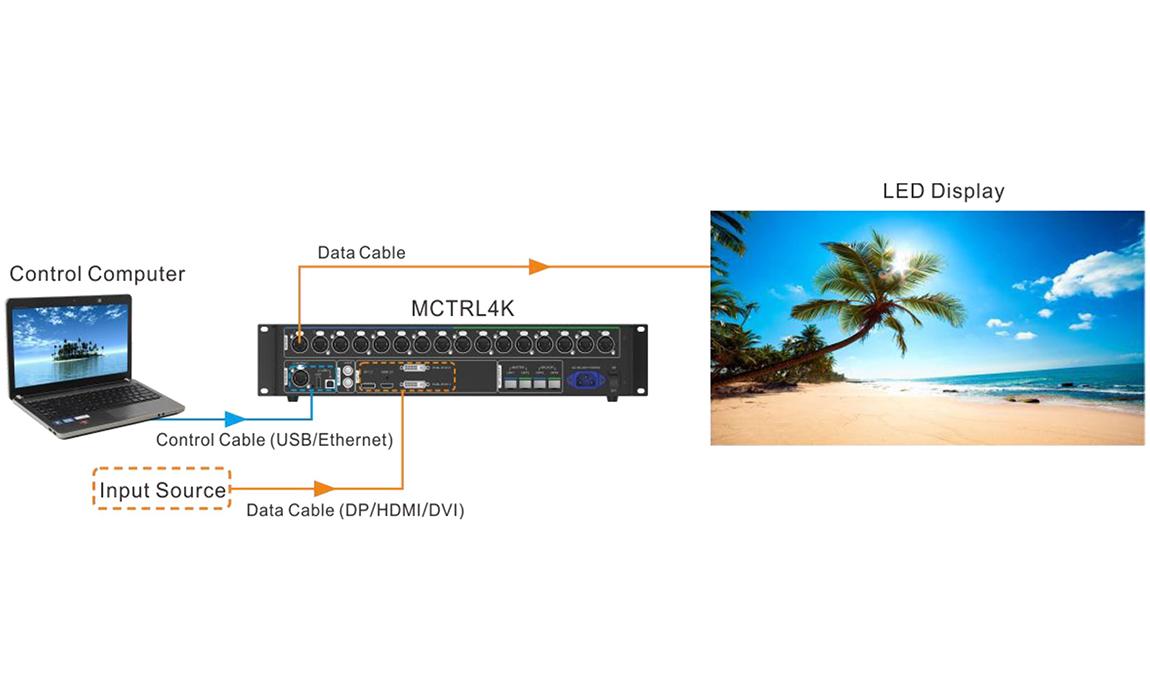

LED-Controller System: NovaStar MCTRL4K (Anzahl an Pixeln: 3.048.192 Pixel)

6x CAT6a Leitung, primäre Datenzuleitung

6x CAT6a Leitung, optionale Backupleitung

Stromversorgung

6x 230V (AC) LSS: 16A/C-Charakteristik

Stromanschluss der LED-Wand:

6x Stromeinspeisungskabel

NovaStar MCTRL4K

Receiving Card Size:

P2+BL PRO: 168x336 px (Width x Height)

P2+sBL PRO: 168x168 px (Width x Height)

Verbrauch:

Leistungsaufnahme maximal: 700W/m²

Leistungsaufnahme durchschnittlich: 175W/m²

Leistungsaufnahme pro Stromeinspeisungskabel maximal: 4.200W

Leistungsaufnahme pro Stromeinspeisungskabel durchschnittlich: 1.050W

Gesamtleistungsaufnahme LED-Wand maximal: 18.900W

Gesamtleistungsaufnahme LED-Wand durchschnittlich: 4.725W

LED-Wand Planer Daten- und Stromversorgung
OUT 1 BACKUP 1 OUT 3 BACKUP 3 OUT 5 BACKUP 5 OUT 7 BACKUP 7 OUT 9 BACKUP 9 OUT 11 BACKUP 11
OUT 1 OUT 2 BACKUP 1 OUT 3 OUT 4 BACKUP 3 OUT 5 OUT 6 BACKUP 5 OUT 7 OUT 8 BACKUP 7 OUT 9 OUT 10 BACKUP 9 OUT 11 OUT 12 BACKUP 11 OUT 13 OUT 14 BACKUP 13 OUT 15 OUT 16 BACKUP 15
Seite 3/5 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de

Rückansicht Seitenansicht

LED-Wand Gewicht inkl. Flugrahmen & Unterkonstruktion: 2.224 kg

Angenommene horizontale Ersatzflächenlast („Hallenwind“): 3,38 kN

LED-Wand Planer Technische
Zeichnung
150 kg 150 kg 150 kg 150 kg 150 kg 6.000 mm 2.230 mm 4.500 mm insg. 750 kg 2.450 mm 850 mm
Seite 4/5 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
LEDTEK Module Art.-Nr. Gewicht 54x LEDTEK LED-Modul P2+BL PRO SE 751 kg 11x LEDTEK Transportcase BL/WH PRO 107040042 462 kg NovaStar Controller 1x NovaStar MCTRL 4K 107030011 5 kg LEDTEK Verkabelung 48x Neutrik RJ45 IP65 Datenlinkkabel (0,5m) 107040036 8 kg Alternativ: Seetronic RJ45 IP65 Datenlinkkabel (0,5m) 107040055 12x Neutrik RJ45 IP65 Datenkabel (30m) 107040093 27 kg Alternativ: Seetronic RJ45 IP65 Datenkabel (30m) 107040069 48x PowerCON TRUE1 Stromlinkkabel (0,6m) 107040006 10 kg Alternativ: Seetronic TR1 Stromlinkkabel (0,6m) 107040040 6x Schuko <-> powerCON TRUE1 Stromkabel (5m) 012060011 12 kg Ständerwerk 40x LEDTEK Tri-Frame 107040053 280 kg 4x LEDTEK Tri-Frame Case - 12x Tri-Frames 107040085 180 kg 1x LEDTEK Tri-Frame Versteifungsprofil 0430100006 3 kg 5x Tri-Frame Ständerwerk Basement 0430010000 105 kg 4x Tri-Frame Ständerwerk Verbinder 0430010001 24 kg 10x Bolzen für Tri-Frame Basement 0430010001 10 kg Art.-Nr. Gewicht 10x Tri-Frame Ständerwerk Ausleger - kurz 0430010000 90 kg 10x Bolzen für Tri-Frame Ausleger 0430010001 5 kg 5x Benötigtes Gewicht (150 kg) 750 kg 2.721 kg Seite 5/5 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
LED-Wand Planer Packliste
