Identiﬁkační údaje

PROJEKT: Rekonstrukce a dostavba Chata Lomnice n. Popelkou

INVESTOR: Pavel a Tereza Mádrovi

MÍSTO: V Popelkách 942 Lomnice nad Popelkou 512 51

STUPEŇ: Architektonická studie

DATUM: 08/2023

AUTOR: A2K architekti

Ing.arch. Jan Kabelka (ČKA 04 405) Ing arch Eva Lörinc Vokálová

Ortenovo nám 890/2, 170 00 Praha - Holešovice +420 606 685 686 kabelka@a2k-arch com www a2k-arch com / www jankabelka com

GSPublisherVersion 0.67.100.38

2023 © A2K s r o Ing arch Jan Kabelka

studie | 08/2023

Obsah studie

Autorská zpráva

Skici

Situace širších vztahů

Situace

1 pp - stávající

1 pp - návrh

1 np - stávající

1.np - návrh, podlahy

2.np - stávající

2 np - návrh, podlahy

Řez A - návrh

Řez B - návrh

Řez B1 - návrh

Řez B2 - návrh

1.np - osvětlení nábytek

2 np - osvětlení nábytek

Svítidla

Kuchyňská linka - pohled, půdorys, řez

Koupelna - půdorys spárořez, materiály

Koupelna - pohled I, spárořez

Koupelna - pohled II spárořez

Koupelna - zařizovací předměty

Východní pohled návrh

Západní pohled - návrh

Severní pohled - návrh

Jižní pohled - návrh

Vizualice - pohled od vstupu

Vizualice - pohled ze zahrady

Inspirace - materiály

GSPublisherVersion 0.67.100.38 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

2023

Rekonstrukce a

| studie | 08/2023

© A2K s r o Ing arch Jan Kabelka

dostavba Chata Lomnice n. Popelkou

Popis místa stavby

Pozemek se nachází na okraji obce Lomnice nad Popelkou poblíž skokanského můstku v chatové oblasti, má obdélníkový tvar s podélnou osou ve směru SV - JZ Terén pozemku prudce klesá od severovýchodu k přirozené vodoteči a poté stoupá k objektu na jihozápadní straně pozemku.

Na pozemku stoji čtvercová chata z cca 80 let 20 stol Chata je v původním stavu.

Jedná se o jednopodlažní dům s podkrovím a suterénem Objekt má sedlovou střechu

Zadání

Přáním klientů je provést zateplení a rekonstrukce interiéru stávajícího objektu a přistavět objekt nový Celá investice by se měla pohybovat do 2 mil. korun. Měly by být použité hlavně trvanlivé materiály.

Dům by měl být vytápěn tepelný čerpadlem vzduch-vzduch Měla by být vybudována nová studna Splašková voda by měla být likvidována v domácí čistírně odpadních vod.

Územní plán

Pozemek je ve funkční ploše Plochy rekreace - zahrádkářské a chatové osady Navrhovaná rekonstrukce a dostavba chaty vyhovují předepsané regulaci dle územního plánu

Hlavní využití - plochy pro pěstování ovoce zeleniny a okrasných rostlin, zahrádkářské chaty, rekreační chaty - zůstává zachováno Výška hřebene zůstává zachována nový objekt ji nepřevyšuje

Koncept

Řešení spočívá v dostavbě obytné části chaty do podlouhlého objektu s rovnou střechou. Stávající objekt bude zachován.

Ve stávajícím objektu budou umístěné ložnice V novém objektu se bude nacházet vstupní chodba, koupelna s toaletou a obývací pokoj s kuchyňským koutem.

Směrem do zahrady bude prostor prosvětlen dvěmi francouzskými okny vedoucími na terasu

Architektonické řešení

Ve stávajícím objektu bude zachováno členění místností. V přízemí a podkroví budou umístěné ložnice v suterénu bude zachován sklep V novém objektu se bude nacházet vstupní chodba, koupelna s toaletou a obývací pokoj s kuchyňským koutem. Úroveň přízemí nového objektu bude o 450mm nižší než úroveň objektu stávajícího Oba objekty budou propojeny schodištěm s 3 stupni

Obytná část a jídelna budou vizuálně propojeny se zahradou velkými okny umožňujícími přímý přístup na terasu spojenou se zahradou dřevěným schodištěm

Ochoz kolem stávajícho objektu v přízemí bude odstraněn a bude zrušen stávající vstup a nahrazen vstupem v novém objektu ze západní strany

Zastavěná plocha přístavby je 34 m2 a obestavěný prostor cca 135 m2 . Při odhadované ceně 15 tis. Kč/m3 tak vychází cena na 2 mil. Kč

Materiálové řešení

Počítá se se zateplením stávajícího objekt v tloušťce cca 10 cm . Šikmá střecha bude rovněž zateplena cca 20 cm minerální vaty. Venkovní omítka bude jemná v odstínu bílé či lomené bílé Stávající okna budou zachována či repasována, příp vyměněna za nové ve stejném odstínu

Nový objekt navrhujeme z panelů Ecococon v tlouštce 30 cm či jako dřevostavbu založenou na desce Střecha bude rovná extenzivní zelená Omítka bude světlne šedá, ze západní strany bude objekt obložen kamenným obkladem s přetažením stěny cca 60 cm směrem na sever Okna budou dřevěná ve světlém odstínu dřeva, zasklená trojskly

Terasu budou tvořit dřevěné palubky v přírodní barvě (ošetřené aspoň základním způsobem proti vlivu počasí). Předpokládáme použití tropického dřeva či modřínu Schodiště bude zhotoveno ze stejného materiálu

Interiér Koncept

Interiér objektu bude laděn do přírodních odstínů dřeva, hliněné omítky a neutrálních barev zařizovacích předmětů (bílá, béžová, šedá, antracit černá dřevo) s jemným akcentem pastelové zelené či modré barvy v podobě dveří či části kuchyňské linky.

Podlaha

Ve vstupní hale a v koupelně navrhujeme velkoformátovou rektiﬁkovanou dlažba Roig Ceramicá Moon Grey ve formátu 600 x 600mm ve stylu terrazzo Na chodbě bude dlažba v jednom směru položena na osu dveří do obývacího pokoje a ložnice, v druhém na osu dveří do koupelny. V koupelně bude dlažba položena v jednom směru na osu dveří a zároveň okna a toalety, v druhém směru na osu umyvadla a radiátoru

V obývacím pokoji a kuchyni bude položena dřevěná podlaha, masivní či vrstvená - světlý dub, příp buk, bříza povrchová úprava olej. Orientace lamel bude kolmo k francouzským oknům.

Styk dvou různých podlah bude vždy na sraz bez lišty.

V ložnicích bude obroušena stávající prkenná podlaha a naolejována

Sokly

Sokly obecně nebudou v místech vestavěného nábytku a v místech obkladu Na chodbě bude sokl zhotoven z dlažby ve výšce 10 cm, v obytné části bude dřevěný ve stejné výšce.

Stěny a stropy

Stěny a stropy ve stávajícím objektu budou omítnuty sádrovou omítkou v bílé barvě, v novém objektu bude použita hliněná omítka v přírodním odstínu pouze se základním ošetřením

Obklady

V koupelně budou stěny obloženy do výšky 2,4m velkoformátovým rektiﬁkovaným obkladem Roig Ceramicá Moon Grey ve formátu 300 x 600mm ve stylu terrazzo.

Osvětlení

Osvětlení je řešeno zavěšenými stropními svítidly nad jídelním a konferenčním stolem, dále přisazenými stropními svítidly v kuchyni, chodbě a koupelně, a nižším zavěšeným svítidlem v ložnicích, příp. nástěnými světly a LED páskem, viz. projekt.

Nábytek

Kombinace typového nábytku, který materiálově zapadá do konceptu - tedy dýha, masiv či lamino v barvě bílé, šedé, béžové a antracitové a jejich kombinace a nábytku na míru

GSPublisherVersion 0.67.100.38

2023 © A2K s r o Ing arch Jan Kabelka Autorská zpráva Rekonstrukce a dostavba

Lomnice n. Popelkou | studie | 08/2023 1

Chata

GSPublisherVersion

2023 © A2K s r o Ing arch Jan Kabelka Skici Rekonstrukce

| studie | 08/2023 2

Skici demonstrují vývoj návrhu projektu od umístění na pozemku po tvarové a dispoziční řešení

a dostavba Chata Lomnice n. Popelkou

GSPublisherVersion 0.67.100.38 1033 1034 1035 1036 1037 1040 1041 1229 1352 1524 2212 2213 2218 2219 2220 2351 2352 2353 2354 2355 2356 2385 2487 2512 2679 2685/1 2686 2691 2692 2697/1 2702/1 2702/2 2702/3 2797 2 2798 2799 2800/1 2800 2 2802 1 2802 5 2803/1 2804/1 2804 2 2804/3 2806/1 2806/2 2806/3 2808 2810/1 2812 1 2812/2 2813/1 2813/2 2817 2855/2 2856 2864/1 2864 3 2864 4 2864 5 2864/7 2864/8 2864 9 2869 2888 5 2888 6 2888 7 2888 8 2888 9 2813/3 2813/4 2813/6 2814/1 2818 2820 2821/2 2857 2859 2866 2886 3342 2812 5 2812/6 2812/7 2812/8 2816 1 2816/2 2860 1 2860 2 2860 3 2814 3 2797/3 2797/4 2797/5 2797 6 2797 7 2702 4 2702 5 2705 1 2705 2 2705/3 2706/1 2706/2 2821/5 2714 2718 3326/3 3326 2868 1 2793 1 5200 5201 5202 5242 5243 5244 5245 5246 5247 5249 5250 5251 5252 5253 5254 5255 5256 5288 5289 5290 5291 5292 5293 5294 5295 5296 5297 5298 5299 5300 5301 5302 5303 5337 5338 5339 5340 5341 5342 5343 5344 5345 5346 5347 5348 5349 5350 5351 5352 5353 5354 5355 5380 5381 5382 5384 5385 5386 5387 5388 5389 5390 5391 5392 5393 5410 5411 5413 5415 5416 2023 © A2K s r o Ing arch Jan Kabelka Situace širších vztahů Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:2000 3

přístavba stávající objekt nová terasa nový vstup 2351 2385 2797/2 2813/2 2817 2856 2818 2820 2859 2816/1 2797/3 2797/4 2797/5 2797/7 5292 5296 5342 5343 5345 5346 5348 2023 © A2K s r o Ing arch Jan Kabelka Situace Rekonstrukce

| studie | 08/2023 1:500 4

a dostavba Chata Lomnice n. Popelkou

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka

| studie | 08/2023 1:50 5

1.pp - stávající Rekonstrukce a dostavba Chata Lomnice n. Popelkou

GSPublisherVersion 0.67.100.38

2023 © A2K s r o Ing arch Jan Kabelka 1.pp -

Rekonstrukce

| studie | 08/2023 1:50 6

stávající navrhované

návrh

a dostavba Chata Lomnice n. Popelkou

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka 1.np - stávající Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 7

dřevěná podlaha, masivní, vrstvená - světlý dub, buk, bříza, orientace dle půdorysu

zbroušená původní prkenná podlaha, povrchově ošetřeno olejem

terasová prkna - modřín, tropické dřevo, orientace dle půdorysu

dlažba Roig Cerámica Moon Grey 60 x 60, spárořez dle půdorysu, spárovací hmota tmavě šedá

GSPublisherVersion 0.67.100.38 na osu dveří na osu dveří A A B 2 B B 1

B 2 B B 1 stávající navrhované

2023 © A2K s r o Ing arch Jan Kabelka

Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 8

1.np - návrh, podlahy

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka 2.np - stávající Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 9

GSPublisherVersion 0.67.100.38 A A stávající navrhované

2023 © A2K s r o Ing arch Jan Kabelka 2.np - návrh, podlahy Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 10

zbroušená původní prkenná podlaha, povrchově ošetřeno olejem

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Řez A - návrh Rekonstrukce a

Lomnice n. Popelkou | studie | 08/2023 1:50 11

dostavba Chata

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Řez B - návrh Rekonstrukce a

Lomnice n. Popelkou | studie | 08/2023 1:50 12

dostavba Chata

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Řez B1 - návrh Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 13

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Řez B2 - návrh Rekonstrukce a dostavba

Lomnice n. Popelkou | studie | 08/2023 1:50 14

Chata

SV 01 - zavěšené stropní svítidlo

SV 02 - zavěšené stropní svítidlo

SV.03 - přisazené stropní svítidlo

SV 04 - LED pásek, barva 3000K, zafrézovaný do drážky kuch skříňky

SV.05 - přisazené stropní svítidlo, vyšší krytí

SV 06 - nástěnné svítidlo, vyšší krytí

SV.07 - přisazené stropní svítidlo

SV 08 - zavěšené stropní svítidlo, ev nástěnné svítidlo

SV.09 - nástěnné svítidlo

SV 10 - zavěšené stropní svítidlo

SV 11 - nástěnné svítidlo, krytí exteriér

GSPublisherVersion 0.67.100.38 na osu okna mezi trámy na osu dveří na osu dveří SV 02 SV 01 SV 03 SV 03 SV 05 IP 23 SV 07 SV 06 SV.08 SV 08 SV.10 SV 09 SV 06 IP 23 SV 04 SV.11 SV.11 SV.11 IP 65 IP 65 IP 65 SV 11 IP 65 na osu mezi trámy na osu postele na osu mezi trámy

2023 © A2K s r o Ing arch Jan Kabelka 1.np - osvětlení, nábytek Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 15

na osu okna a dveří

na osu mezi trámy

SV.10

na osu komína a dveří

na osu mezi stěnu a dveře

GSPublisherVersion 0.67.100.38

SV 07

2023 © A2K s r o Ing arch Jan Kabelka 2.np - osvětlení, nábytek Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 16

SV 07 - přisazené stropní svítidlo SV 10 - zavěšené stropní svítidlo

Rekonstrukce a dostavba Chata Lomnice n. Popelkou |

SV 01 - Nordlux Joseﬁne E27 max 28W

SV 01 - Rendl Cindy VI závěsná černá 230V E27 6x42W

SV 02 - Umage Asteria mosaz zelená LED 3000K 1300lm

SV 02 - Rendl HEIDI závěsná beton/dřevo 230V E27 28W

SV 03 - Nordlux Landon 14 LED 2700K, 600lm

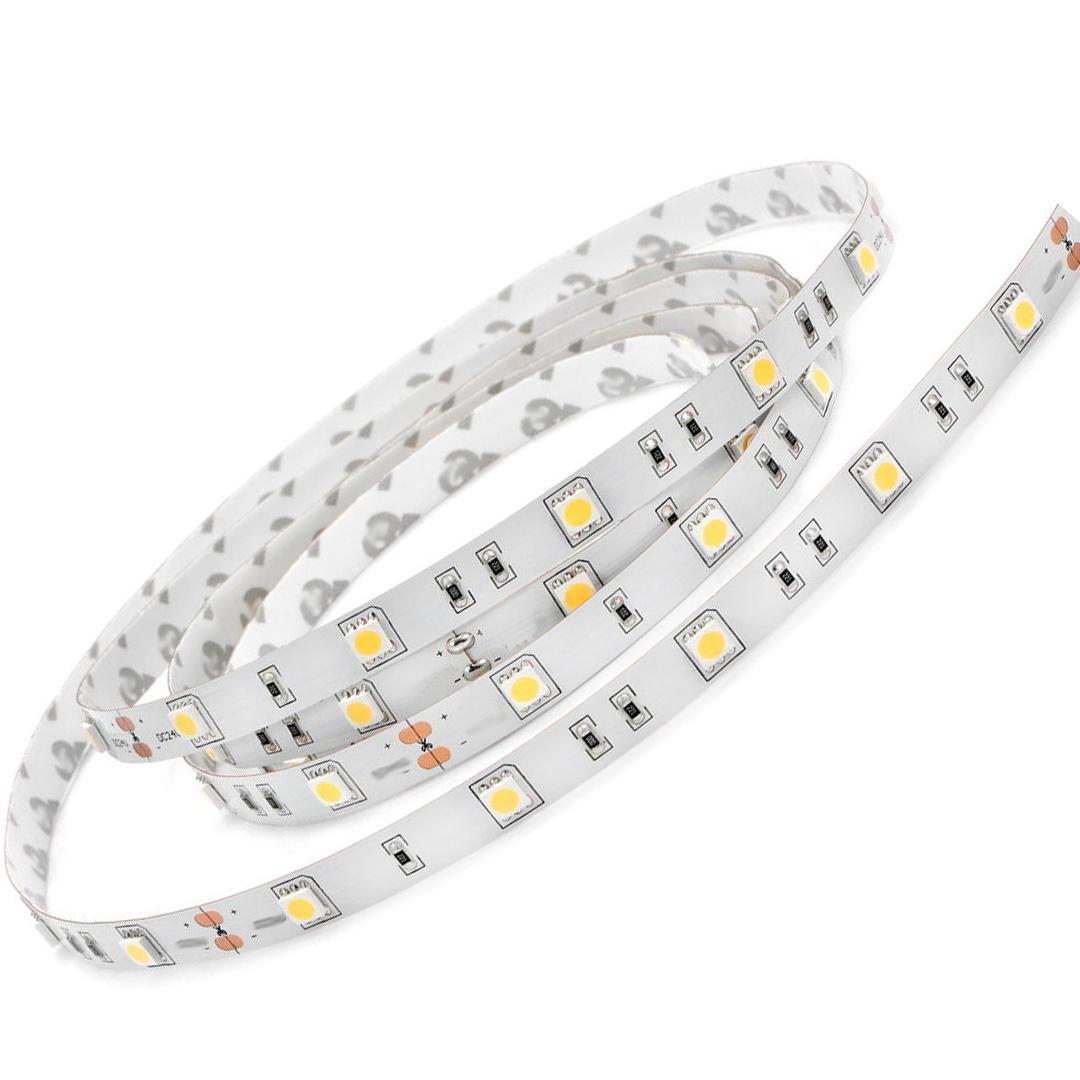

SV 04 - LED pásek barva 3000K zafrézovaný do drážky kuch skříňky

SV 05 - ARANA R 27 stropní opálové sklo/chrom 230V E27 20W IP44

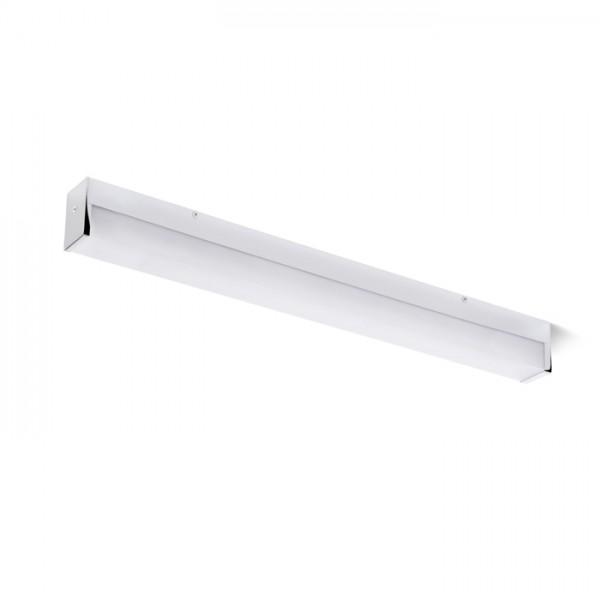

SV 06 - Regina 60 LED chrom 230V LED 9W IP44 3000K

SV 07 - LARISA R 40 stropní bílá 230V LED 50W 3000K

SV 08 - JACK R závěsná sádrová 230V GU10 35W

SV 08 - AMADEUS I nástěnná bílá 230V LED 6W 3000K

SV 09 - CHIC nástěnná sádrová 230V G9 25W

SV 10 - MONETA DIMM závěsná bílá 230V LED 36W 3000K

SV 11 - MERIDO stropní antracitová 230V GX53 11W IP54

GSPublisherVersion 0.67.100.38

Svítidla

studie | 08/2023 17

GSPublisherVersion 0.67.100.38 600 600 600 600 600 300 600 80 860 660 800 280 280 140 140 660 spižní skříň nebo kombinovaná chladnička s mrazákem chladnička chladnička dřez vestavěný pod desku myčka indukční varná deska vestavná trouba vestavná digestoř pracovní deska v imitaci betonu obklad stěny stejný jako pracovní deska 2023 © A2K s r o Ing arch Jan Kabelka Kuchyňská linka - pohled, půdorys, řez Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:25 18

GSPublisherVersion 0.67.100.38 490 900 450 450 450 232 500 465 450 450 150 175 629 135 závěsné WC Laufen Pro se systémem Geberit mramorová vanička Hüppe Purano bílá umyvadlo Laufen Pro S se skříňkou 570mm radiátor kombinovaný P M H Avento 163x50 cm bílá držák ručníků Grohe Essentials chrom spára dlažby na osu dveří dlažba Roig Cerámica Moon Grey 60 x 60 obklad Rako Betonico bílošedá 30x60 2023 © A2K s r o Ing arch Jan Kabelka

- půdorys,

Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:20 19

Koupelna

spárořez, materiály

spárořez

Rekonstrukce a dostavba Chata Lomnice n. Popelkou |

Koupelna - pohled I, spárořez

GSPublisherVersion 0.67.100.38 2 100 1 000 1 100 1 300 950 1 200 800 350 250

závěsné WC Laufen Pro se systémem Geberit nástěnné tlačítko Geberit chrom baterie Grohe Essence New chrom umyvadlo Laufen Pro S se skříňkou 570mm zrcadlo zapuštěné v obkladu sprchový systém Grohe Rainshower System s termostatickou baterií chrom sprchový set s bidetovou sprškou Grohe Tempesta-F Trigger Spray chrom (na osu mezi WC a stěnu) WC štětka Grohe Essentials chrom (na osu mezi WC a sprch. zástěnu) držák ručníků Grohe Essentials chrom spárořez obkladu navazuje na spárořez dlažby

obkladu navazuje na spárořez dlažby

studie

08/2023 1:20 20

Rekonstrukce a dostavba Chata Lomnice n.

Koupelna - pohled II, spárořez

radiátor kombinovaný P M H Avento 163x50 cm bílá

ventilátor Soler & Palau Decor 100 bilý

baterie Grohe Essence New chrom

umyvadlo Laufen Pro S se skříňkou 570mm

spoj obkladu kamenický roh, ev s horizontální ukončovací L lištou

držák toaletního papíru Grohe Essentials

závěsné WC Laufen Pro se systémem Geberit

GSPublisherVersion 0.67.100.38 2 000 430 950 850

spárořez obkladu navazuje na spárořez dlažby

| studie | 08/2023 1:20 21

Popelkou

GSPublisherVersion 0.67.100.38

sprchový systém Grohe Rainshower systém s termostatickou baterií chrom mramorová sprchová vanička Hüppe Purano 900 x 900 umyvadlová baterie Grohe Essence New chrom umyvadlo Laufen Pro S 600 x 460 se skříňkou 570mm tlačítko Geberit Sigma chrom závěsné WC Laufen Pro tlačítko Geberit Sigma chrom sprchová zástěna Hüppe Design Pure křídlové sklapovací dveře

police do sprchy

Organic

doplňky

Essentials

ventilátor Soler&Palau Decor 100 Design bílý kombinovaný radiátor P M H Avento 163 x 50 2023 © A2K s r o Ing arch Jan Kabelka Koupelna - zařizovací předměty Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 22

sprchová zástěna Hüppe Classics 2 posuvné dveře rohový vstup

Bemeta

chrom

Grohe

chrom

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Východní pohled návrh Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 23

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Západní pohled - návrh Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 24

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Severní pohled - návrh Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 25

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Jižní pohled - návrh Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 1:50 26

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Vizualice - pohled od vstupu Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 27

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Vizualice - pohled ze zahrady Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 28

GSPublisherVersion 0.67.100.38 2023 © A2K s r o Ing arch Jan Kabelka Inspirace - materiály Rekonstrukce a dostavba Chata Lomnice n. Popelkou | studie | 08/2023 29

GSPublisherVersion 0.67.100.38

Těším

se na další spolupráci.
