Portfolio projektu Interiér bytu Mejstříkova
perspektiva Typový / atypický nábytek Kuchyň - nábytek Pracovna - nábytek Televizní kout Předsíň - nábytek Ložnice - nábytek Koupelna - nábytek PůdorysKnihovna- osvětlení Svítidla - kombinace 1 Svítidla - kombinace 2 Svítidla - kombinace 3 Vizuály
3 Interiér bytu Mejstříkova | studie | 09/2022 4 - 5 876 - 9 1413121110 - 15 181716 - 19 20 - 21 28272625242322 - 29
Zadání a koncept Inspirace Stavařina a elektro Koupelna spárořez WC KoupelnaPracovnaspárořezspárořez-nadhledová
Zadání Rekonstrukce prostorů přiléhajícím k jádru (wc a koupelna) a potenciálně jejich zvětšení na úkor prostor chodby. Vyřešení úložných prostor v bytě. Návrh obytného prostoru včetně pracovny. Důležitý je prostor v koupelně u umyvadla.
4
Původní půdorys - dílčí změny v obytném prostoru (vybouraná příčka)

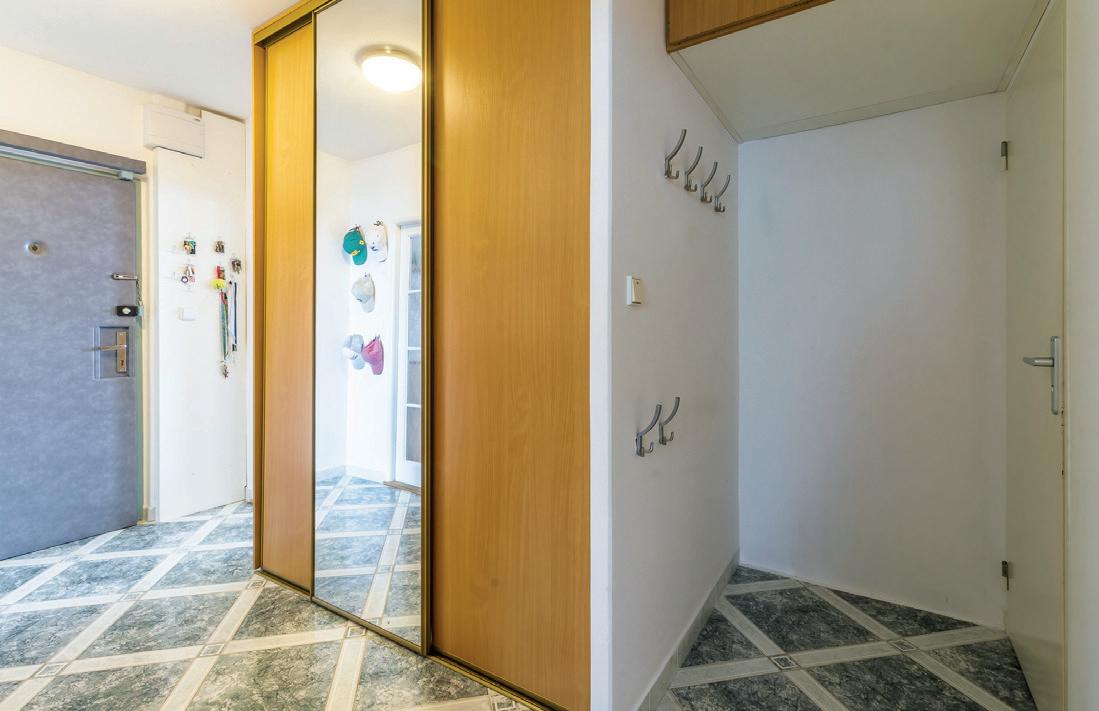

Původní foto - předsíň | koupelna | obývací pokoj
Koncept
Tři různé varianty umístění koupelny a toalety - všechny se snaží využít i prostor původní chodby. Umístění příčky mezi halou a obytným prostorem tak, aby umožnila umístění úložných skříní. Srdcem obytného prostoru je navržen barový pult. Obytná část oddělena polopříčkou od kuchyně. Všechny zóny prostoru jsou přesto vizuálně propojeny. Barevná a materiálová kombinace je navržena bílá - šedá - antracitová a dubová podlaha / dýha. Světlé barvy vyvolávají pocit čistoty, uklidňují a zvětšují prostor. Dřevo působí útulně a teple. Šedá a antracitová akcentují. Pestrost a barevné detaily dodají prostoru po zabydlení věci a detaily (např. knížky).
Zadání a koncept
Skici - varianty řešení
Var A - Záchod a koupelna zůstávají na svých místech
Var B - Výměna wc a koupelny
5 Interiér bytu Mejstříkova | studie | 09/2022
Var C - Vysunutí wc před koupelnu
6
Inspirace
DOKUMENTACE SLOUŽÍ PRO ÚČELY ÚZEMNÍHO A STAVEBNÍHO ŘÍZENÍ A NENAHRAZUJE PROVÁDĚCÍ DOKUMENTACI VÝKRES ČI JEHO ČÁST MŮŽE BÝT KOPÍROVÁNA NEBO JINÝM ZPŮSOBEM ROZŠIŘOVÁNA
1200 1300 850 MWLED SV1 g SV5 h SV6 SV6 SV6/ SV6 SV6 SV6 g h g M SVYČ 7 k SV7 VAR D ( 3 ) 12k 00) (1200 1850 1200 300 DIG ( 1 8 50 ) 1200) 1200 301200) 0) 1500) (750 NET TV 300
Stavařina a elektrika
Půdorys - původní plán
Půdorys - koordinace (červeně nové kce, žlutě bourané)
1
Půdorys - pozice elektrovývodů (světla, zásuvky, vypínače atp.)
7 Interiér bytu Mejstříkova | studie | 09/2022 GSPublisherVersion 0.0.100.100 výkres Původní stav formát měřítko A3 číslo výkresu D 1 1 1 vypracoval Ing arch Jan Kabelka datum revize 10 2021 stupeň dokumentace stavebník Karel a Šárka Schmidtovi projektant části akce část dokumentace D 1 1 Architektonicko stavební řešení paré Rekonstrukce bytu parc č k ú ±0 = BPV Ing arch Jan Kabelka Ortenovo nám 890 170 00 Praha +420 606 685 686 kabelka@a2k arch com autorizovaný architekt ČKA číslo 04 405 architekt Ing arch Jan Kabelka Ortenovo nám 890 170 00 Praha +420 606 685 686 kabelka@a2k arch com DSP Dokumentace pro vydání společného povolení TATO DOKUMENTACE SLOUŽÍ PRO ÚČELY ÚZEMNÍHO A STAVEBNÍHO ŘÍZENÍ A NENAHRAZUJE PROVÁDĚCÍ DOKUMENTACI VÝKRES ČI JEHO ČÁST MŮŽE BÝT KOPÍROVÁNA NEBO JINÝM ZPŮSOBEM ROZŠIŘOVÁNA POUZE NA ZÁKLADĚ SVOLENÍ ZHOTOVITELE PROJEKTOVÉ DOKUMENTACE 50 1 970 800 1 700970 1 700970 200 390 60 1 850 60 640 200 1 260 200 2 850 2 950 200 60 1 790 60 800 60 1 800 60 930 60 2 950 1 800970 1 970 700 1 970 700 GSPublisherVersion 0.0.100.100 výkres Koordinace formát A3 číslo výkresu D 1 1 2 vypracoval Ing arch datum 10 2021 stupeň dokumentace stavebník Karel a Šárka projektant části akce část dokumentace D 1 1 Architektonicko Rekonstrukce parc č k ±0 = Ing arch Ortenovo +420 606 kabelka@ autorizovaný architekt Ing arch Ortenovo +420 606 kabelka@ DSP Dokumentace
m 105
700 1
SV8 m 2100 m
SV2 SV1 b b
SV3 cc c c c d SV4 d SV4 e e SV5 f VENT
NA ZÁKLADĚ SVOLENÍ ZHOTOVITELE PROJEKTOVÉ DOKUMENTACE 1
1
8 m 108 17 2 m 106 11 6 m 107 3 5 m2 1 800970 1
1200 1200 300 300
Půdorys - návrh
TATO POUZE 970 700 970 800 700970 1 2700970 100 700 103 12 2 m2 102 12 9 2 3 970 970 970 a SV2 SV3 c SV3 c (1200) (300 (1200) SV8
m2 101 8 1 m 104 1
m (2100) SV8 m 2100) NET VENT VENT TROUB 1200 vinotéka 1200 1 800970 1 970 700 1 970 700 2 700100 1 895 1 895 895 000 895 600 600 300 300 300 300 1 514 1 513 600 300 300 300 420 1 080 720 780 2 420 785240 435 495 720 530 660 1 273 1 273 754 do spodní skříňky výška dle manuálu výrobce přesné umístění dle manuálu výrobce cca 700 na osu do spodní skříňky pod umyvadlo ověřit el nadzóny zrcadlo na osu na osu kóta osy spodního čtyřrámečku horní dvourámeček nad krajními rohovými rezerva mw 2100
700 2 700100 GSPublisherVersion 0.0.100.100 výkres Navrhovaný stav formát měřítko A3 číslo výkresu D 1 1 3 vypracoval Ing arch Jan Kabelka datum revize 10 2021 stupeň dokumentace stavebník Karel a Šárka Schmidtovi projektant části akce část dokumentace D 1 1 Architektonicko stavební řešení paré Rekonstrukce bytu parc č k ú ±0 = BPV Ing arch Jan Kabelka Ortenovo nám 890 170 00 Praha +420 606 685 686 kabelka@a2k arch com autorizovaný architekt ČKA číslo 04 405 architekt Ing arch Jan Kabelka Ortenovo nám 890 170 00 Praha +420 606 685 686 kabelka@a2k arch com DSP Dokumentace pro vydání společného povolení TATO DOKUMENTACE SLOUŽÍ PRO ÚČELY ÚZEMNÍHO A STAVEBNÍHO ŘÍZENÍ A NENAHRAZUJE PROVÁDĚCÍ DOKUMENTACI VÝKRES ČI JEHO ČÁST MŮŽE BÝT KOPÍROVÁNA NEBO JINÝM ZPŮSOBEM ROZŠIŘOVÁNA POUZE NA ZÁKLADĚ SVOLENÍ ZHOTOVITELE PROJEKTOVÉ DOKUMENTACE 50 1 970 700 2 100 700 800 75 1 325 440 140 103 12 2 m2 102 12 9 m2 101 8 1 m 104 1 2 m2 105 3 8 m2 108 17 2 m 106 11 6 m2 107 3 5 m2 1 800970 1 970 700 1 970 700 2 700100 200 390 60 250 085 75 140 200 200 650 60 1 055 75 950 60 2 950 200 2 400 75 3 325 60 1 715 935 60 65 75 2 030 1 715 60 875 1 765 710 2 650 GSPublisherVersion 0.0.100.100 výkres Elektro formát A3 číslo výkresu D 1 1 vypracoval Ing arch datum 10 2021 stupeň dokumentace stavebník Karel a Šárka projektant části akce část dokumentace D 1 1 Architektonicko Rekonstrukce parc ú ±0 = -.--Ing arch Ortenovo 420 606 kabelka@ autorizovaný architekt Ing arch Ortenovo 420 606 kabelka@ DSP Dokumentace TATO DOKUMENTACE SLOUŽÍ PRO ÚČELY ÚZEMNÍHO A STAVEBNÍHO ŘÍZENÍ A NENAHRAZUJE PROVÁDĚCÍ DOKUMENTACI VÝKRES ČI JEHO ČÁST MŮŽE BÝT KOPÍROVÁNA NEBO JINÝM ZPŮSOBEM ROZŠIŘOVÁNA POUZE NA ZÁKLADĚ SVOLENÍ ZHOTOVITELE PROJEKTOVÉ DOKUMENTACE 1 970 700 2 100 700 120 113 160 65 65 165 855 700 1 700 885 1 310 475 475 625 315 160 300 245 245 400 100 040 760 580 1 200 1 200 1 200 200 580 1 200 1 n200 a osu pokoje na osu pokoje světlo na čtení s vlasním vývodem a ovládáním osově nad krajním spínačem na osu skříně na osu dveří na osu dveří koupelny ev osu chodby na osu polopříčky průchodka na kabely mezi oběma rámečky husí krk na osu někam do nábytku (750 a 1750 200) 1200) 300 NET NETTV ( 1 20 0 ) ( 30 0 ) (1200) 300) 1200) 300 (300 300 NET300) ( 1 20 0 ) ( 30 0 ) PRAČVENT SUŠ (1200) SV1 a a
700 1
7 +420
architekt Ing
Rekonstrukce bytu
kabelka@a2k arch com autorizovaný architekt ČKA číslo:
parc č k ú ±0 = -.--- BPV
kabelka@a2k arch com DSP Dokumentace pro vydání společného povolení 1:20 2 640 1 750 300 300 300 300 300 300 300 300 150 75 38 300 300 300 300 300 300 300 300 150 4 4 m2 2 5 m2 spára dlažby na osu sprchové niky spára na hranu stoupačky topný žebříček čelo obloženo obkladem SDK podhled, v 2400mm vnější rohy 1 pokusit se o spoj na 45° 2 pokud nepůjde, tak má přednost přední obklad vnější rohy 1 pokusit se o spoj na 45° 2 pokud nepůjde tak má přednost obklad ze sprchy styk dlažba - dřevo pod dveřním křídlem (uprostřed) bez lišty! vanička Rako Gigant Pro 100 x 80 L 10 ° white sprchové dveře Aquatek Teknosoft B 2 105 podhled SDK nika 600 x 300 , hl cca 125 mm na osu spárasprchy dlažby na hranu stoupačky B A C D Obklad Betonico 600x300 mm bílý Obklad Betonico 600x300 mm bílý Obklad Betonico 600x300 mm šedý 490 600 600 600 350 100 600 525 525 490 600 600 600 vanička na střed niky boční proužky obložit nika 600x300mm na střed vestavné umyvadlo s přepadem bez otvoru pro baterii cca 600 x 400 zrcadlovásvětlodeskaskříňka z Corianu s vestavným umyvadlem Pohled na stěnu C Pohled na stěnu D POZN Spárovací hmota vždy co nejvíce barevně odpovídá dlažbě resp obkladu (tj pro bílý obklad bílá, pro šedý šedá). Obklad Rako Betonico 600 x 300 mm bílý Obklad Rako Betonico 600 x 300 mm sv šedý Dlažba Rako Betonico 600 x 600 mm sv šedá Patchwork Rako Betonico 600 x 600mm bílá LEGENDA MATERIÁLŮ Koupelna - návrh spárořezu Spárořezy
8 GSPublisherVersion 0.0.100.100 výkres Koupelna spárořez půdorys formát měřítko A3 číslo výkresu D 1 1 5 vypracoval Ing arch Jan Kabelka datum revize 10 2021 stupeň dokumentace stavebník Karel a Šárka Schmidtovi projektant části akce část dokumentace D 1 1 Architektonicko stavební řešení paré
Ing arch Jan Kabelka Ortenovo nám 890 2, 170 00 Praha 606 685 686 04 405 arch Jan Kabelka Ortenovo nám 890 2, 170 00 Praha 7 +420 606 685 686
75 38 300 600 300 900 300 1
Obklad Betonico 600x300 mm šedý 000
Obklad Betonico 600x300 mm bílý
vanička
Pohled na stěnu C Pohled na stěnu D Pohled na stěnu B Pohled na stěnu A
SDK
sprchové dveře Aquatek Teknosoft B2 podhled105 nika 600x300, hl cca 125mm na osu sprchy 600
Patchwork Betonico, bílá za umyvadlem (1000x300mm)
Rako Gigant Pro 100 x 80 L 10° white
9 Interiér bytu Mejstříkova | studie | 09/2022 GSPublisherVersion 0.0.100.100 výkres Koupelna spárořez - stěny formát měřítko A3 číslo výkresu D 1 1 6 vypracoval Ing arch Jan Kabelka datum revize 10 2021 stupeň dokumentace stavebník Karel a Šárka Schmidtovi projektant části akce část dokumentace D.1.1 Architektonicko stavební řešení paré Rekonstrukce bytu parc č k ú ±0 = -.--- BPV Ing arch Jan Kabelka Ortenovo nám 890 2, 170 00 Praha +420 606 685 686 kabelka@a2k arch com autorizovaný architekt ČKA číslo: 04 architekt Ing arch Jan Kabelka Ortenovo nám 890 2, 170 00 Praha +420 606 685 686 kabelka@a2k arch com DSP Dokumentace pro vydání společného 1:20 300 300 300 300 300 300 300 300 150 75 38 topný žebříček čelo obloženo obkladem SDK podhled, v 2400mm Obklad Betonico 600x300 mm bílý 300 300 300 300 300 300 300 300 150
umyvadlovestavné otvorubezpřepadems 400x600ccabateriipro světlo zrcadlová skříňka Corianuzdeska umyvadlemvestavnýms sušička pračka
corianová deska s integrovaným umyvadlem zásuvky pro pračku a sušičku zrcadlová skříňka přisazené světlo voda a odpad vedeny po stěně ve skříňce
autorizovaný
architekt
Ing arch Jan Kabelka Ortenovo nám 890 2, 170 00 Praha +420 606 685 686
kabelka@a2k arch
ČKA
com DSP Dokumentace pro vydání společného 1:20 20 375 600 375 1 350 940 470 470 520 420osa na střed dlažby osa na spáru styk dlažba - dřevo pod dveřním křídlem (uprostřed), bez lišty! D B A C 300 300 300 300 300 300 300 300 osa na střed obkladu Obklad Betonico 600x300 mm bílý 300 300 300 300 300 300 300 300 150 1 050 nástěnné tlačítko Geberit Sigma 60 kartáčovaný chrom bidetová sprška Grohe Tempesta F Trigger Spray 30 obklad Betonico 600x300 mm šedý patchwork Betonico 600x600 mm šedá Obklad Betonico 600x300 mm bílý Pohled na stěnu B Obklad Rako Betonico 600 x 300 mm bílý Obklad Rako Betonico 600 x 300 mm sv šedý Dlažba Rako Betonico 600 x 600 mm sv šedá Patchwork Rako Betonico 600 x 600mm sv šedá Pohled na stěnu C Pohled na stěnu D Pohled na stěnu A Toaleta - návrh spárořezu Spárořezy
kabelka@a2k arch com architekt číslo: 04
Ing arch Jan Kabelka Ortenovo nám 890 2, 170 00 Praha +420 606 685 686
10 GSPublisherVersion 0.0.100.100 výkres WC - spárořez formát měřítko A3 číslo výkresu D 1 1 7 vypracoval Ing arch Jan Kabelka datum revize 10 2021 stupeň dokumentace stavebník Karel a Šárka Schmidtovi projektant části akce část dokumentace D.1.1 Architektonicko stavební řešení paré Rekonstrukce bytu parc č k ú ±0 = -.--- BPV
Ortenovo nám 890/2 170 00 Praha 7 606 685 686
kabelka@a2k arch com DSP Dokumentace pro vydání společného povolení 1 20 300 600 600 600 450 900 600 560 600 600 600 6 x 600 = 3 600 horní skříňky kuchyně spodní skříňky spárakuchyně navazuje na hranu kuch desky Patchwork Betonico 600x600 mm Patchwork Betonico 600x600 mm Pohled na stěnu kuchyň pracovní kout Patchwork Rako Betonico 600 x 600mm sv šedá Kuchyň - návrh spárořezu
autorizovaný architekt ČKA číslo 04 405
11 Interiér bytu Mejstříkova | studie | 09/2022 GSPublisherVersion 0.0.100.100 výkres Kuchyň spárořez formát měřítko A3 číslo výkresu D.1.1.8 vypracoval Ing arch Jan Kabelka datum revize 10 2021 stupeň dokumentace stavebník Karel a Šárka Schmidtovi projektant části akce část dokumentace D 1 1 Architektonicko stavební řešení paré Rekonstrukce bytu parc č k ú ±0 = -.--- BPV
Ing arch Jan Kabelka Ortenovo nám 890/2 170 00 Praha 7 +420 606 685 686
architekt
kabelka@a2k arch com
Ing arch Jan Kabelka
+420
12
Koupelna - nadhledová perspektiva
13 Interiér bytu Mejstříkova | studie | 09/2022 PŮDORYS 1:40 LEGENDA Typový Atypovýnábyteknábytek Kuchyně IKEA + deska a bok linky od truhláře Kuchyně IKEA + deska a pokračování baru od truhláře 1700970 2 70010019708001 1700970970700 1002700 Typový a atypický nábytek Pracovna Kuchyň TV KnihovnastěnaPředsíň WC Koupelna Ložnice Barpult
ind. varná deska boční panel navíc
Navrhovaný typ úchytky - černá nebo antracitová, 20 cm
úchytka
POHLED 1:20 mrazák
úchytka
14 PŮDORYS 1:20
nábytkový panel navíc boční panel navíc nábytkový panel navíc
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
TIP-ON TIP-ON TIP-ON TIP-ON TIP-ON TIP-ON
POHLED 1:20
PŮDORYS 1:20
PROVEDENÍ
myčka
Dýha dubová olejovaná sladit výběr s podlahou
IKEA - kuchyně METOD - bílá lesklá Dýha dubová olejovaná sladit výběr s podlahou
Kuchyň - výkresy nábytku Nábytek
mřížka
vývod 3f pro var.desku, výška dle výrobce pro výškamyčku,dlevýrobce digestoř
tento díl řešen truhlářsky
POZNÁMKA
výkryt
EGGERDýha
rezerva
lednice
výškově stavitelná police
EGGER - Onyxově šedá EGGER - Metallic Inox
mřížka (černá)
IKEA - skříňka pro varnou desku TUV + SUV dvojroháček pro myčku, odpad, výšku ověřit s instalatérem
výkryt výkryt
TIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ONTIP-ON
přesné umístění dřezu a baterie dle technického listuindukční varná deska s rozšiřitelnou varnou plochou
TIP-ON TIP-ON TIP-ON
lamino - EGGER - Onyxově šedá (černá)
TIP-ONTIP-ONTIP-ONTIP-ONTIP-ON
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
EGGER Onyxově šedá
PROVEDENÍ
POZNÁMKA výkryt
IKEA - kuchyně METOD - bílá lesklá
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
EGGER - Onyxově
IKEAšedá-kuchyně
úchytka PRVKY INTERIÉRU varná deska IKEA SMAKLIG myčka IKEA HYGIENISK digetoř IKEA UNDERVERK 80cm dřez IKEA KILSVIKEN baterie IKEA ÄLMAREN PRVKY INTERIÉRU lednice IKEA KÖLDGRADER mikrovlnná trouba- IKEA MATTRADITION trouba IKEA EFTERSMAK
nepohledové plochy LTD bílá
boční panel navíc
15 Interiér bytu Mejstříkova | studie | 09/2022
lamino - EGGER - Onyxově šedá
Dýha dubová olejovaná - sladit výběr s podlahou otvírání TIP-ON pokud nezakreslena úchytka Dýha dubová olejovaná - sladit výběr s podlahou
METOD - tyrkysová Navrhovaný typ úchytky - černá nebo antracitová
EGGER - Onyxově šedá 3x síla, DATA TIP-ONTIP-ON konzole
PROVEDENÍPOZNÁMKA
možnost umístit subwoofer na polici pod stůl
nosná konzole - jackel 25mm pro zavěšení desky stolu, doporučí dodavatel, barva bílá, statik ověří
el. vývod pro LED pásek
výsuvná police pro klávesnici
POHLED 1:20 fix zeď
koše na tříděný odpad TIP-ON TIP-ONTIP-ON
Pracovna - výkresy nábytku
radiátor Dýha dubová olejovaná sladit výběr s podlahou
PŮDORYS 1:20
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
odsazení desky dle jackelu, zkontrolovat velikost kabelů fix odsazený 100mm při zaměření atypů zkontrolovat výšku trubek topení
lamino - EGGER bílá lesk
TIP-ON
výřez pro hlavici radiátoru
16
konzole(bílý jackel)
Dýha dubová olejovaná sladit výběr s podlahou konzole (bílý jackel) konzole (bílýotevřenájackel)nika
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
LED pásek
LED pásek el. vývod pro LED pásek
POHLED 1:20
výsuvná police pro klávesnicivýsuvná police pro klávesnici
ŘEZ 1:20
lamino - EGGER Onyxově šedá
PŮDORYS 1:20
4x síla, průchodka malba barva bude upřesněna klienty
reproduktory zavěšeny na zdi
zesilovač + přehrávač disků
malba - odstín jako Metallic Inox
modem wifi router
PROVEDENÍPOZNÁMKA
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
TIP-ONTIP-ON
TIP-ON
EGGER - Onyxově šedá EGGER - barva bude upřesněna klienty - dle malby zdi
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
zesilovač + přehrávač disků
Dýha dubová olejovaná sladit výběr s podlahou nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka lamino - EGGER Onyxově šedá
EGGER - Bude upřesněno klienty
Dýha dubová olejovaná - sladit výběr s podlahou
PROVEDENÍPOZNÁMKA
Dýha dubová olejovaná sladit výběr s podlahou
TIP-ONTIP-ON
lamino - EGGER - Barva bude upřesněna klienty dle barvy zdi
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
Dýha dubová olejovanásladit výběr s podlahou
EGGER - Onyxově šedá
1:20
EGGER - Bude upřesněno klienty
17 Interiér bytu Mejstříkova | studie | 09/2022 Televizní kout / barový pult - výkresy nábytku POHLED 1:20
malba - odstín jako Metallic Inox
malba barva bude upřesněna klienty
lamino - EGGER - bílá lesk
lamino - EGGER - Onyxově šedá
TIP-ON
reproduktory zavěšeny na zdi modem wifi router
lamino - EGGER Barva bude upřesněna klienty dle barvy zdi
lamino - EGGER bílá lesk
EGGER - Onyxově šedá
4x síla, průchodka
EGGER - Onyxově šedá EGGER - barva bude upřesněna klienty - dle malby zdi
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena
POHLED
18
EGGER Alpská bílá W1100 PM - ověřit vzorek
POHLED A 1:20
PROVEDENÍPOZNÁMKA
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
POHLED A 1:20
Dýha dubová olejovaná - sladit
olejovaná - sladit výběr s podlahou
výběr s podlahou 9701700 Předsíň - výkresy nábytku
POHLED dubová
zrcadlo
PŮDORYS 1:20
POHLED
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
nepohledové bílá
PŮDORYS 1:20
Dýha dubová olejovaná - sladit výběr s podlahou
otvírání TIP-ON pokud nezakreslena úchytka
A 1:20
Příklad
plochy LTD
B 1:20 nika nika A ABBháčky sedátko zrcadlo TIP-ONTIP-ONTIP-ONTIP-ON TIP-ON TIP-ONTIP-ONTIP-ON TIP-ONFIXFIX el. rozvaděč fix úchytka Navrhovaný typ úchytky černá nebo antracitová, 90 cm prostor pro sušák na prádlo a úklidové pomůcky háčky Příklad jednoduchého černého háčku šatní tyč háčky nika Dýha dubová olejovaná - sladit výběr s podlahou 9701700 1970 PŮDORYS 1:20 POHLED A 1:20 šatní tyč POHLED B 1:20 A A B háčky sedátko zrcadlo sedátko háčky fix fix prostor pro sušákmalána9701700 1970
Dýha dubová olejovaná - sladit výběr s podlahou
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
POHLED B 1:20
nika nika B háčky TIP-ONTIP-ONTIP-ONTIP-ON TIP-ON TIP-ONTIP-ONTIP-ON TIP-ONFIXFIX fix úchytka Navrhovaný typ úchytky černá nebo antracitová, 90 cm prostor pro sušák na prádlo a úklidové pomůcky háčky
PROVEDENÍPOZNÁMKA
EGGER Alpská bílá W1100 PM - ověřit vzorek
EGGER Alpská bílá W1100 PM - ověřit vzorek
úchytka
PROVEDENÍPOZNÁMKA
zrcadlo
B 1:20 nika nikaTIP-ONTIP-ONTIP-ONTIP-ON TIP-ON TIP-ONTIP-ONTIP-ON TIP-ONFIXFIX úchytka Navrhovaný typ úchytky černá nebo antracitová, 90 cm háčky Příklad jednoduchého černého háčku háčky nika Dýha
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
zrcadlo
jednoduchého černého háčku šatní tyč háčky nika
Dýha dubová olejovaná - sladit výběr s podlahou
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
výškově stavitelná police
EGGER Alpská bílá W1100 PM ověřit vzorek nika
prostor pro sušák na prádlo a úklidové pomůcky
Dýha dubová olejovaná sladit výběr s podlahou
PROVEDENÍPOZNÁMKA
Příklad jednoduchého černého háčku
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
Dýha dubová olejovaná sladit výběr s podlahou
1800970
POHLED B 1:20 A
výškově stavitelné police
POHLED 1:20
TIP-ON TIP-ON TIP-ON
POHLED 1:20
19 Interiér bytu Mejstříkova | studie | 09/2022
EGGER Alpská bílá W1100 PM - ověřit vzorek
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
PŮDORYS 1:20
Dýha dubová olejovaná - sladit výběr s podlahou
ŘEZOPOHLED 1:20
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
prostor pro vysoké boty, bez spodní police
Dýha dubová olejovaná - sladit výběr s podlahou
výškově stavitelná police malá zásuvka
PROVEDENÍPOZNÁMKA
police šatní tyč - teleskopickášatnítyč - teleskopická Dýha
20
PROVEDENÍPOZNÁMKA
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
1970
zásuvky 9701700 Ložnice - výkresy nábytku
TIP-ON TIP-ON TIP-ON TIP-ON ve skříni pro instalaci
PŮDORYS 1:20
EGGER Alpská bílá W1100 PM - ověřit vzorek
1:20 el.vypínačzásuvka
POHLED
TIP-ON
PŮDORYS 1:20
Dýha dubová olejovaná sladit výběr s podlahou
POHLED 1:20 3x síla, DATA, TV 2x síla, DATA TV TIP-ONTIP-ONTIP-ON TIP-ONTIP-ONTIP-ON TIP-ONTIP-ONTIP-ON výškově
TIP-ON TIP-ON TIP-ON TIP-ON šatní tyč šatní tyč nika ve skříni pro instalaci vypínače nika
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka stavitelná dubová olejovaná sladit výběr s podlahou
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
21 Interiér bytu Mejstříkova | studie | 09/2022
EGGER Alpská bílá W1100 PM ověřit vzorek
PROVEDENÍPOZNÁMKA
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
PŮDORYS 1:20 POHLED 1:20 šatní tyč el.vypínačzásuvka
Dýha dubová olejovaná - sladit výběr s podlahou
výškově stavitelná police
nika ve skříni pro instalaci vypínače šatní tyč systém na zavěšení kalhot šatní tyč - teleskopická
9701700
Dýha dubová olejovaná - sladit výběr s podlahou
POHLED 1:20
z masivního dubového dřeva s vloženým porcelánovým umyvadlem
voda a kanaliazce odsazení zásuvky dle zaměření na místě eventuálně vytvoření prostoru pro sifon v prostoru zásuvky
svítidlo IZAR - připevněno na LTD panelu zarovnaném se skříňkou TIP-ON
výška zásuvky dle sifonu
20mm pro uchycení -
el. zásuvka
masivní dřevo dub - zátěžový olej
TIP-ON
SUV +
SUV pro pračku
zrcadlo
deska na magnetech - přístup k vodoměrůmvytvořit otvor na prsty u horní hrany pro snadnější vysunutí skříňka
plný panel - uzavřeno
FIX fix vodoměry
el. vývod
zrcadlo masivní dřevodeska
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
Dýha dubová olejovaná - sladit výběr s podlahou
20mm pro uchycení
přesunutí zásuvek pokud v kolizi
zásuvka - zkoordinovat výřez pro sifon, pokud potřeba
ŘEZOPOHLED 1:20
PROVEDENÍPOZNÁMKA
nepohledové plochy LTD bílá otvírání TIP-ON pokud nezakreslena úchytka
panel š.70mm na magnetech možnost kompletně odstranit
pevný panel s připevněným svítidlem svítidlo IZAR
POHLED 1:20
22
EGGER Alpská bílá W1100 PM - ověřit vzorek
TUVodpad
1002 700 Koupelna
výkresy nábytku
Dýha dubová olejovaná - sladit výběr s podlahou
Tatopolicedokumentace
23 Interiér bytu Mejstříkova | studie | 09/2022
nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
PROVEDENÍPOZNÁMKAPŮDORYS 1:20 POHLED 1:20 Dýha dubová olejovaná - sladit výběr s podlahou Dýha dubová olejovaná - sladit výběr s podlahou INSPIRACE Neviditelné uchycení do zdi: použít ocelové trny s hmoždinkou vodorovné police Knihovna
PŮDORYS 1:20 1:20
INSPIRACE Neviditelné
POHLED
Dýha dubová olejovaná sladit výběr s podlahou Dýha dubová olejovaná sladit výběr s podlahou uchycení do zdi: použít ocelové trny s hmoždinkou
PROVEDENÍPOZNÁMKA
Tato dokumentace nenahrazuje dílenskou dokumentaci, veškeré prvky interiéru(vzorky) budou předloženy k odsouhlasení architektovi, veškeré kóty jsou pouze orientační, před započetím realizace nutno ověřit na stavbě. Dodavatel je povinen specifikace doplnit/ověřit (materiály, skladby, barevnosti atd.) na případné rozpory a odlišnosti upozornit architekta. Dodavatel je povinen provést kontrolu věcné správnosti dokumentace, veškerých konstrukcí a prvků (též návaznosti na skuteč. stav objektu), kontrolu souladu s čsn včetně speciálních profesí a v případě nesouladu či pochybností o jakékoliv části neprodleně upozornit investora. Projektant požaduje průběžné konzultace dílenské dokumentace.
vodorovné
SV.05 nástěnné svítidlo, vyšší krytí
SV.10 přisazené stropní svítidlo
SV.03 přisazené stropní svítidlo
SVÍTIDEL
SV.04 přisazené stropní svítidlo, vyšší krytí
SV.06 přisazené stropní svítidlo
SV.08 nástěnné svítidlo
SV.09 závěsné stropní svítidlo
24 PŮDORYSLEGENDA1:40
SV.07 LED pásek. barva 3000K
SV.01 přisazené stropní svítidlo
SV.11 závěsné stropní svítidlo
1700970 2 70010019708001 1700970970700 1002700 (1200) SV1 SV2 SV1 SV3SV3SV3 SV4 SV5SV4 SV10 SV9 SV11 SV6 SV6 SV6 SV6 SV6 SV7 SV7 (2100)SV8 (2100)SV8 (2100) SV11 (2100)SV8(1200)SV2 Půdorys - osvětlení
SV.02 nástěnné svítidlo
25 Interiér bytu Mejstříkova | studie | 09/2022 SVÍTIDLA - KOMBINACE 01 SV.01 MEZZO 60 DIMM stropní bílá 230V LED 60W 3000K SV.02 - Nordlux MIB 6, bílá SV.03 - CONNOR stropní bílá/černá 230V LED GU10 10W SV.04 - EILEEN stropní bílá 230V GU10 35W IP65 SV.05 LUCIS - IZAR bílá, 900mm, 3000K SV.06 - LARISA R 12 stropní bílá 230V LED 10W 3000K SV.07 - LED pásek, 3000K SV.08 - ROZA nástěnná bílá 230V LED 6W 3000K SV.09 - LARISA R 30 závěsná bílá 230V LED 30W 3000K SV.10 - MEZZO 60 DIMM stropní černá 230V LED 60W 3000K SV.11 - Nordlux Alton, průměr 23cm
Svítidla
SV.08 BENITA nástěnná sádrová 230V E14 25W
SV.04 EILEEN stropní bílá 230V GU10 35W IP65
SV.10 MEZZO 60 DIMM stropní černá 230V LED 60W 3000K
SV.01 - MEZZO 60 DIMM stropní bílá 230V LED 60W 3000K
SV.06 - LARISA R 12 stropní bílá 230V LED 10W 3000K
SV.11 - Nordlux Aver, průměr 30cm
SV.05 - LUCIS - IZAR - bílá, 900mm, 3000K
SV.02 - Nordlux MIB 6, bílá
SV.03 CONNOR stropní bílá/černá 230V LED GU10 10W
SV.09 - ROZE 53 závěsná lesklá černá/bílá 230V E27 42W
26
SVÍTIDLA - KOMBINACE 02
SV.07 LED pásek, 3000K
27 Interiér bytu Mejstříkova | studie | 09/2022 SVÍTIDLA - KOMBINACE 03 SV.01 MEZZO 60 DIMM stropní bílá 230V LED 60W 3000K SV.02 - Nordlux MIB 6, bílá SV.03 - CONNOR stropní bílá/černá 230V LED GU10 10W SV.04 - EILEEN stropní bílá 230V GU10 35W IP65 SV.05 LUCIS - IZAR bílá, 900mm, 3000K SV.06 - LARISA R 12 stropní bílá 230V LED 10W 3000K SV.07 - LED pásek, 3000K SV.08 - JACK RC LED W nástěnná sádrová 230V LED 2x3W 3000K SV.09 - Nordlux Balance SV.10 - MEZZO 60 DIMM stropní černá 230V LED 60W 3000K SV.11 - Nordlux Orbiform
28
29 Interiér bytu Mejstříkova | studie | 09/2022 Vizuály *některá místa ve starší návrhové verzi
+420 606 685 686 www.jankabelka.comarchitekt@jankabelka.com
Jan Kabelka / Architect
