WIKING katalog 2024-2025 DK-NO

Page 1


ECODESIGN COMPLIANT

WIKING brændeovne er produceret hos HWAM A/S, hvor vores dygtige organisation hver dag arbejder på at frembringe unikke og æstetiske produkter i samarbejde med håndplukkede kvalitetsleverandører, til stor glæde for forbrugere verden over. Vores brændeovne er produceret på egen fabrik i Hørning syd for Aarhus, i hjertet af Danmark. Her udvikles og produceres funktionelle designløsninger på vores moderne fabrik, hånd i hånd med det traditionelle håndværk, som i sidste ende skaber det fuldendte produkt. Hos HWAM A/S har vi fokus på den gode forbrænding. Det har vi igennem vores unikke forbrændingssystemer, der er indbygget i alle vores produkter, hvorigennem energien i træet udnyttes bedst og renest muligt.

WIKING-peisovner er produsert hos HWAM A/S, der den flinke organisasjonen vår hver dag jobber med å utvikle unike og estetiske produkter i samarbeid med håndplukkete kvalitetsleverandører, til stor glede for brukere verden over. Peisovnene er produsert i fabrikken vår i Hørning sør for Aarhus, i hjertet av Danmark. Her utvikles og produseres funksjonelle designløsninger i den moderne fabrikken, hånd i hånd med det tradisjonelle håndverket som til slutt resulterer i det fullendte produktet. Hos HWAM A/S fokuserer vi på god forbrenning. Det skjer ved hjelp av de unike forbrenningssystemene som er integrert i alle produktene våre, der energien i treet utnyttes så godt og rent som mulig.

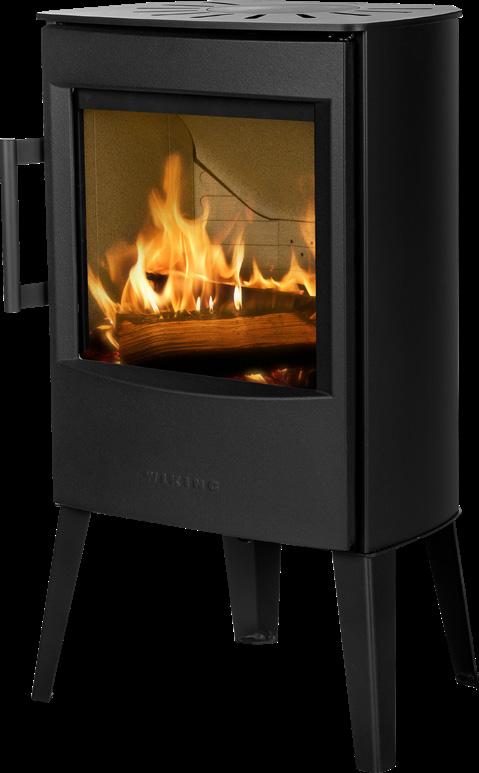

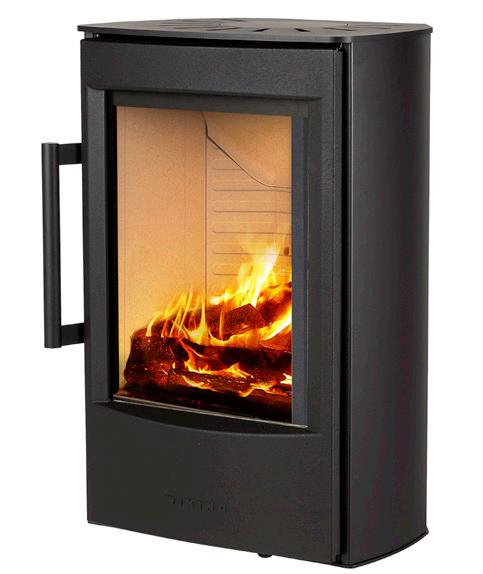

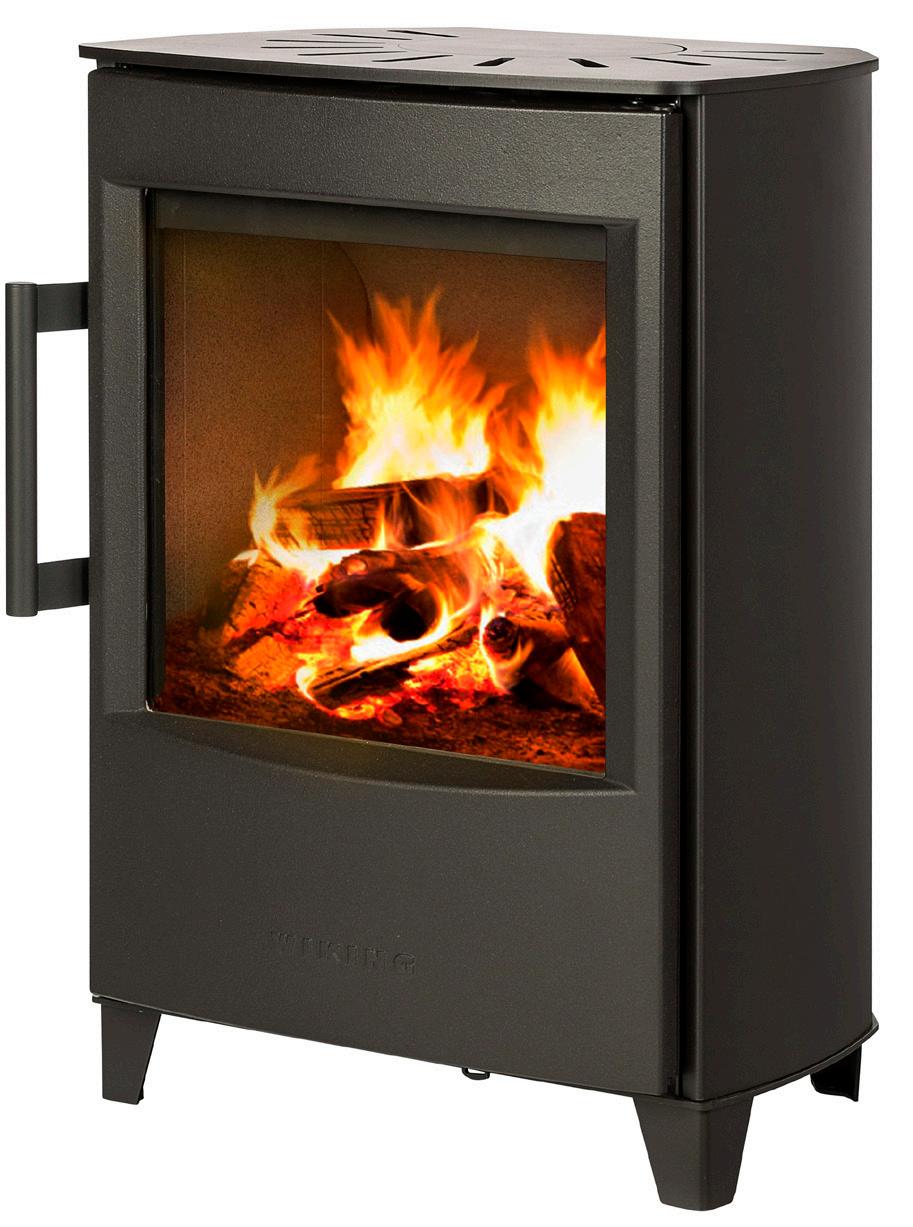

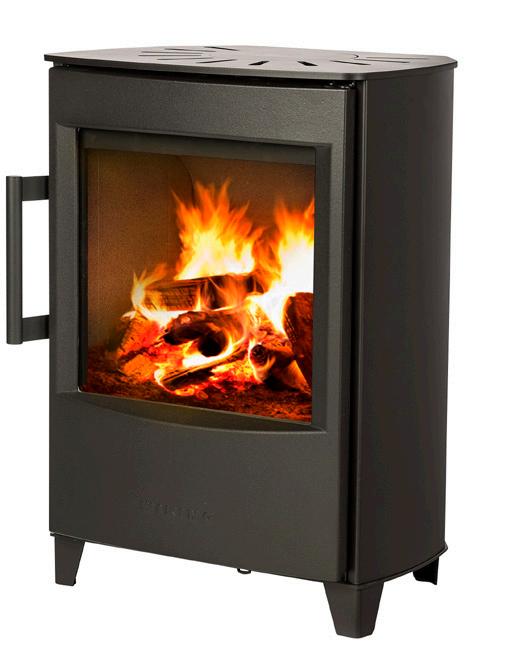

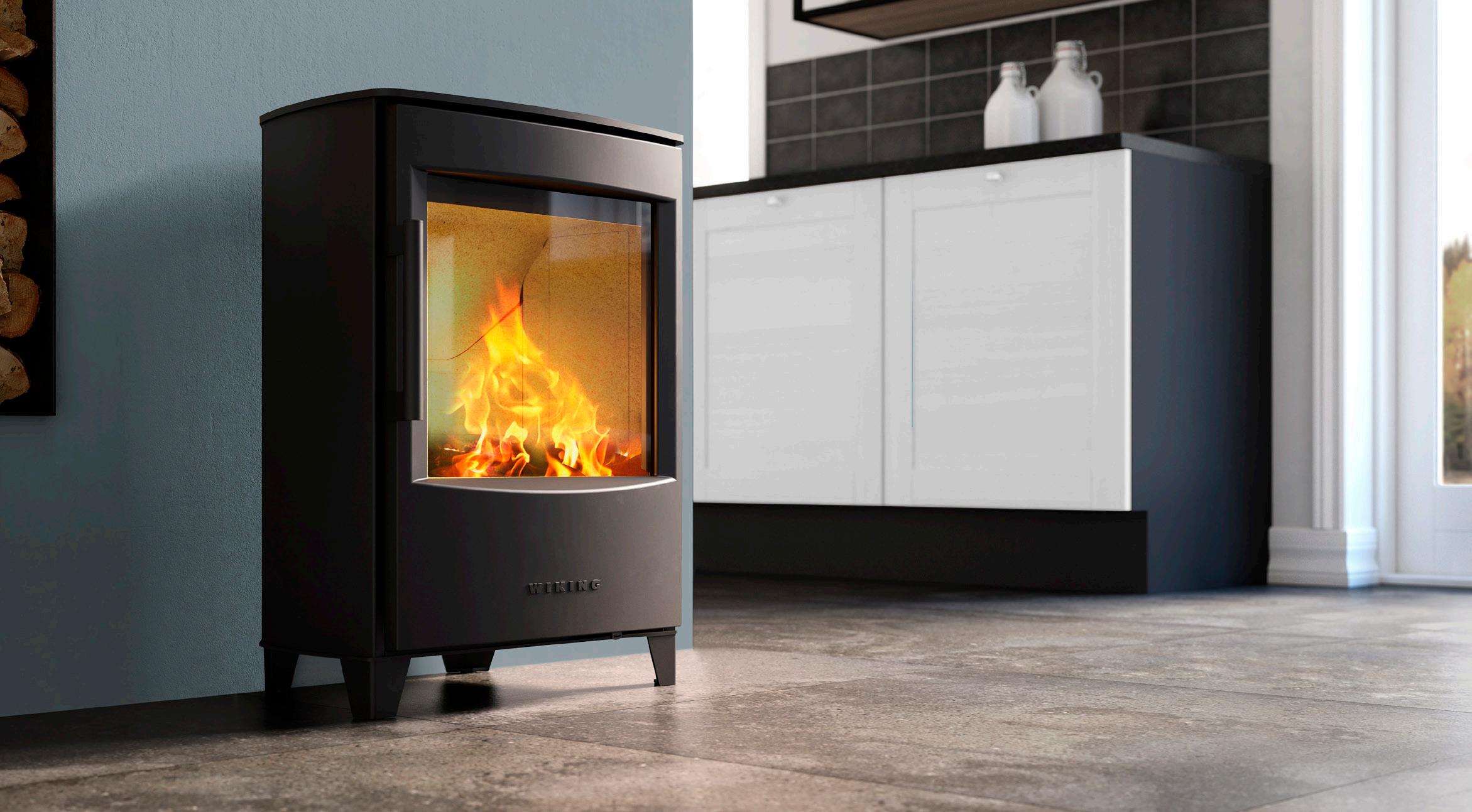

WIKING Mini 2, lave ben / korte ben

HVORFOR VÆLGE WIKING

HVORFOR VELGE WIKING

Effektiv forbrænding og enkel betjening takket være WIKING® Automatic™, som er standard i alle WIKING modeller

Effektiv forbrenning og enkel betjening takket være WIKING® Automatic™ som er standard i alle WIKING peisovner

Unikt lukkesystem lukker lågen tæt og sikrer den mest optimale forbrænding

Unikt lukkesystem lukker døren helt og sørger for optimal forbrenning

Dansk produktion i mere end 50 år

Dansk produksjon i mer enn 50 år

Rudeskyl sørger for at luften cirkulerer og hjælper derved med at holde glasset rent

Ruteskylling sørger for at luften sirkulerer og bidrar til å holde glasset rent

Komfort og nem betjening takket være WIKING® Automatic™

Høy komfort og enkel betjening takket være WIKING® Automatic™

Mulighed for friskluftsystem

Mulighet for friskluftsystem

Konvektion fordeler varmen i rummet

Konveksjon fordeler varmen i rommet

Varmelagring giver varme over længere tid

Varmelagring gir varme over lengre tid

Stillefødder Justeringsbein

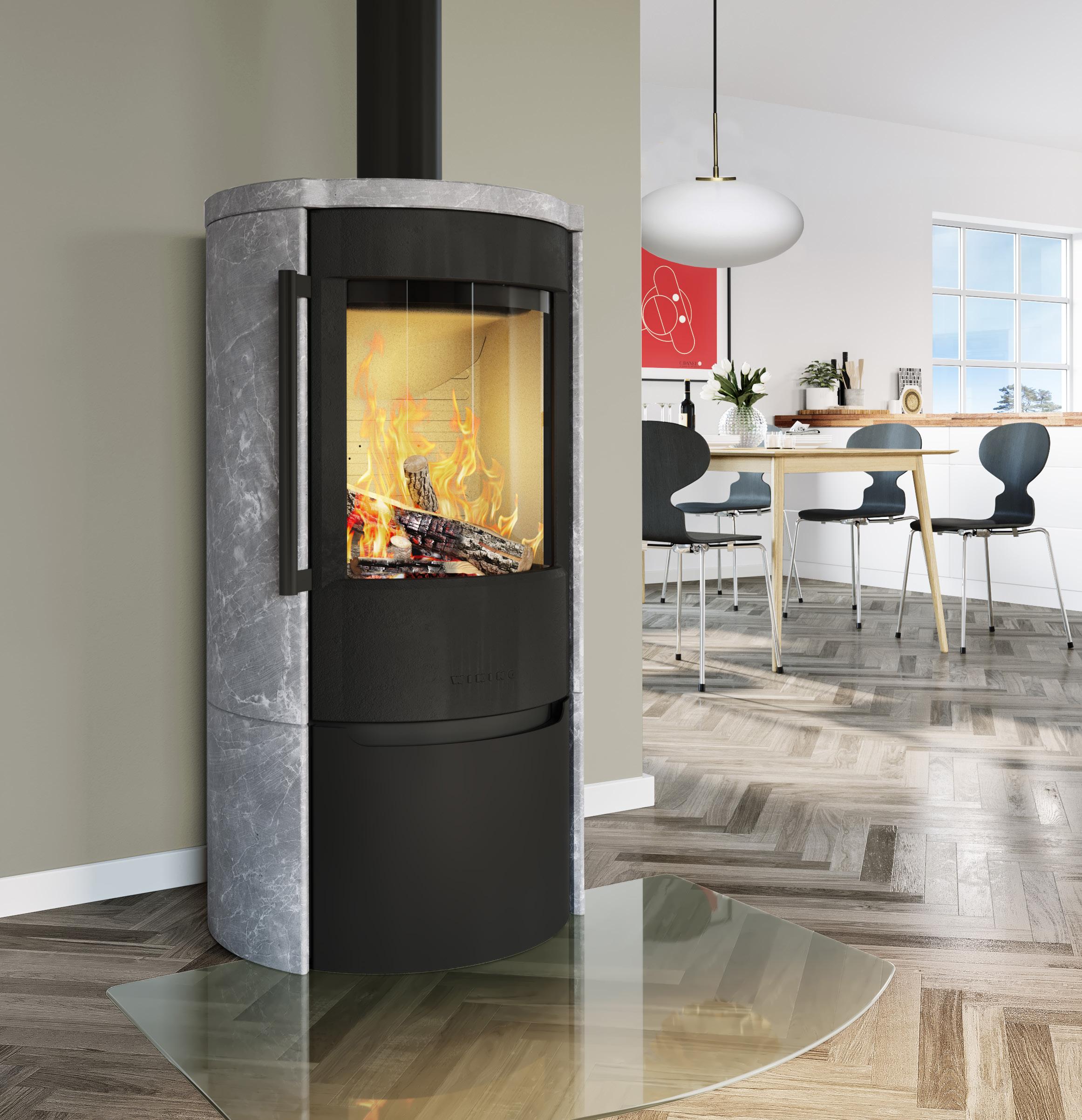

WIKING Luma 4
Lær deg mer om WIKING® Automatic™ i denne videoen:
Lær mere om WIKING® Automatic™ i denne video:

NEM BETJENING

ENKEL BETJENING

WIKING® Automatic™

Alle WIKING brændeovne er udstyret med en funktion, der automatisk giver dig en hjælpende hånd, så den rigtige optænding sikres – funktionen hedder WIKING® Automatic™. Ved enhver forbrænding er det vigtigt at komme godt fra start – få gang i bålet og varmet skorstenen op, så den kan give det vigtige træk, der driver forbrændingen i brændeovnen. Det er her WIKING® Automatic™ kommer til sin ret. WIKING® Automatic™ virker via en varmefølsom bimetalfjeder, der åbner op for underluften i optændingsfasen, og lukker ned igen, når der er godt gang i forbrændingen. I slutfasen af bålet åbner WIKING® Automatic™ underluften igen, så trækullene, der er tilbage fra træet, brændes af, og der til sidst kun er let aske tilbage. Ønsker du at genindfyre, hjælper WIKING® Automatic™ dig igen, da træet nemt antændes ved hjælp af underluften, der styres automatisk. Den lange forbrænding mellem start og slutfase styres nemt via grebet på brændeovnens front. Grebet giver dig mulighed for at skrue op og ned for lufttilførslen og dermed finde det varmeniveau, der passer dig bedst.

WIKING® Automatic™ er standard i alle WIKING brændeovne.

WIKING® Automatic™

Alle WIKING-peisovner er utstyrt med en funksjon som automatisk hjelper deg slik at opptenningen blir perfekt – funksjonen heter WIKING® Automatic™. Ved alle forbrenninger er det viktig å få en god start – få i gang bålet og varme opp skorsteinen slik at den kan gi trekken som er så viktig og driver forbrenningen i peisovnen. Det er her WIKING® Automatic™ kommer til sin rett. WIKING® Automatic™ fungerer via en varmefølsom fjær som åpner for underluften i opptenningsfasen, og lukker igjen når forbrenningen er kommet godt i gang. I sluttfasen av bålet åpner WIKING® Automatic™ underluften igjen, slik at trekullet som er igjen etter veden, brenner opp og det til slutt bare er igjen lett aske. Hvis du ønsker å fyre opp på nytt, hjelper WIKING® Automatic™ deg igjen fordi treet lett tennes ved hjelp av underluften som styres automatisk. Den lange forbrenningen mellom start- og sluttfasen, styres enkelt via håndtaket på forsiden av peisovnen. Håndtaket gjør at du enkelt kan skru opp og ned lufttilførselen og slik finne varmenivået som passer deg best.

WIKING® Automatic™ er standard i alle WIKING-peisovner.

GOD FORBRÆNDING

GOD FORBRENNING

ECODESIGN compliant 2022

Alle WIKING brændeovne er testet på førende testinstitutter i Europa og er CE-mærkede samt godkendt efter den europæiske standard EN 13240 og den norske standard NS 3058/3059. Alle WIKING brændeovne lever op til de strengeste EU krav for partikeludledning.

Frisk luft forbedrer forbrændingen

Uden ilt ingen ild. Derfor er en konstant luftstrøm til din brændeovn nødvendig for at opnå en effektiv forbrænding. Moderne og energieffektive huse er ekstra godt isoleret. Det er en fordel for varmeforbruget og elregningen, men det kan være en udfordring for din brændeovn, der ikke kan finde tilstrækkeligt luft i rummet. Derfor har vi udviklet et friskluftsystem, som kan tilsluttes alle vores brændeovne. Fælles for alle friskluftsystemer er, at brændeovnen via et rørsystem suger den friske luft udefra. Friskluftsystemet sikrer via et lukket system en tilstrækkelig lufttilførsel til brændkammeret og understøtter dermed den bedst mulige forbrænding i brændeovnen. Samtidig undgår man, at allerede opvarmet luft fra rummet bruges til forbrændingen.

ECODESIGN compliant 2022

Alle WIKING-peisovner er testet av ledende testinstitutter i Europa, og de er CE-merket og godkjent etter den europeiske standarden EN 13240 og den norske standarden NS 3058/3059. Alle WIKING-peisovner oppfyller de strengeste E-U-kravene for partikkelavledning.

Frisk luft forbedrer forbrenningen

Uten oksygen ingen ild. Derfor kreves en konstant luftstrøm til peisovnen for å oppnå en effektiv forbrenning. Moderne og energieffektive hus er ekstra godt isolert. Det er en fordel for varmeforbruketet og strømregningen, men det kan være en utfordring for peisovnen, som ikke tilføres tilstrekkelig med luft fra rommet. Derfor har vi utviklet et friskluftsystem som kan koples til alle peisovnene våre. Det som er felles for alle friskluftsystemene, er at peisovnen via et rørsystem suger inn frisk luft fra utsiden. Fordi det er lukket, sørger friskluftsystemet for tilstrekkelig lufttilførsel til brennkammeret og bidrar dermed til best mulig forbrenning i peisovnen. Samtidig unngår du at luft som allerede er varmet opp, brukes til forbrenningen.

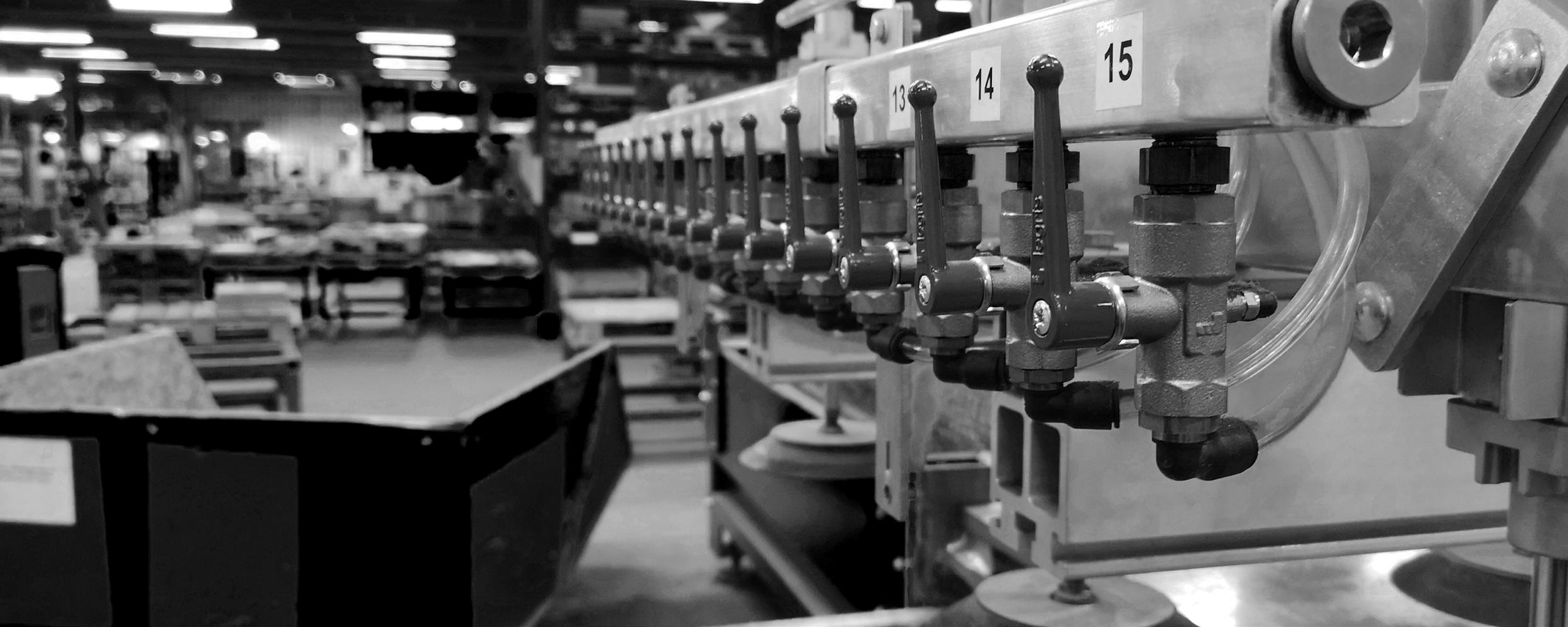

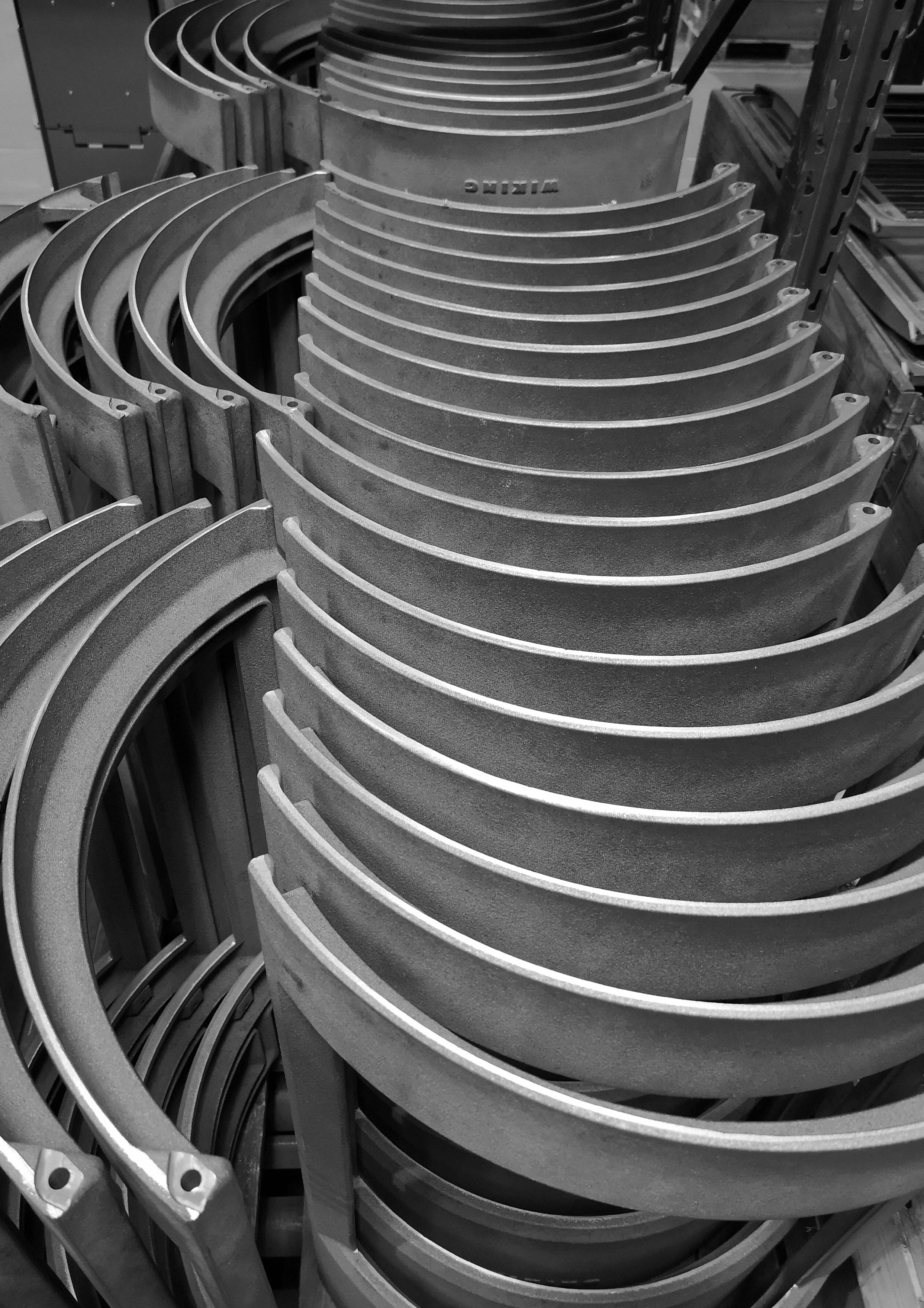

WIKING låger i produktionen på fabrikken i Hørning, Danmark.

WIKING-dører i produksjonen i fabrikken i Hørning, Danmark.

MADE IN DENMARK

Produceret i Danmark

Vi er af den opfattelse, at innovation og udvikling går hånd i hånd med produktion. Vælger man at tage produktionen ud af den direkte ligning, mister man den praktiske viden, der gør det muligt at omsætte designidéer til reelle brændeovne, der opfylder både æstetiske og funktionelle behov og krav. Derfor fremstilles alle vores brændeovne på vores fabrik i Hørning og sådan har det været i mere end 50 år. Processen begynder hos de dygtige konstruktører. Når konstruktionstegningerne er på plads, rykker processen ud i vores udviklingsværksted på fabrikken i Hørning, hvor der udarbejdes prototyper af den nye brændeovn. Herefter testes brændeovnen ved vores forbrændingseksperter for at sikre, at brændeovnen kan leve op til de skrappe krav, der stilles. Når brændeovnen brænder som ønsket, sendes den til et akkrediteret testinstitut, hvor den testes og godkendes. Efter at brændeovnen er blevet godkendt i forhold til forbrænding og sikkerhedskrav, sættes den i produktion. Hver enkelt WIKING brændeovn produceres til ordre på vores moderne fabrik, og processerne gennemføres og overvåges af vore dygtige medarbejdere. Dette giver et stabilt flow og sikrer bedre kontrol med produktionen og dermed den allerbedste kvalitet i den færdige brændeovn.

Dansk produksjon

Vi mener at innovasjon og utvikling går hånd i hånd med produksjon. Hvis man velger å ta produksjonen ut av denne sammenhengen, forsvinner den praktiske kunnskapen som gjør det mulig å gjøre designidéer om til faktiske peisovner som oppfyller både estetiske og funksjonelle behov og krav. Derfor produseres alle peisovnene i fabrikken vår i Hørning, og slik har det vært i mer enn 50 år. Prosessen begynner hos de dyktige konstruktørene. Når konstruksjonstegningene er på plass, flytter prosessen ut i utviklingsverkstedet i fabrikken i Hørning, der prototyper av den nye peisovnen utarbeides. Deretter testes peisovnen i regi av forbrenningsekspertene vår for å sikre at peisovnen oppfyller de strenge kravene som stilles til en peisovn. Når peisovnen brenner som ønsket, sendes den til eksterne tester, der den testes før den godkjennes. Når peisovnen er godkjent med tanke på forbrenning og sikkerhetskrav, settes den i produksjon. Hver enkelt WIKING peisovn produseres på bestilling i den moderne fabrikken vår, og prosessene gjennomføres og overvåkes av dyktige medarbeidere. Det gir en stabil strøm og sikrer bedre kontroll av produksjonen, og dermed også den aller beste kvaliteten i den ferdige peisovnen.

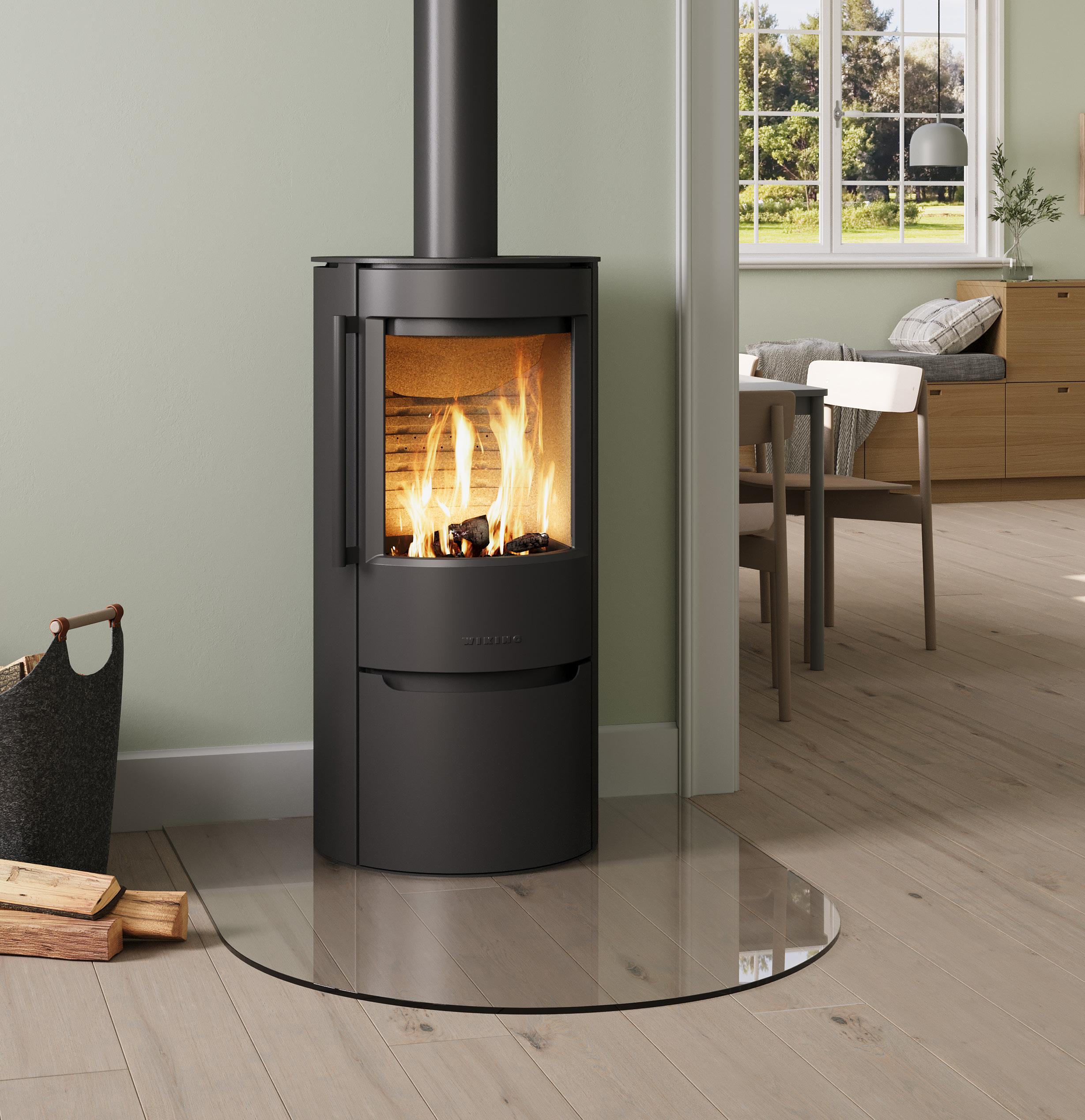

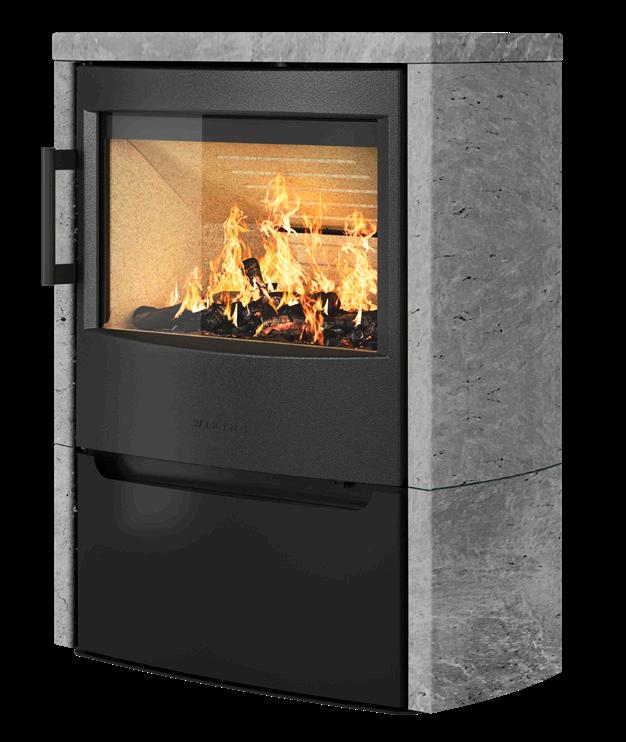

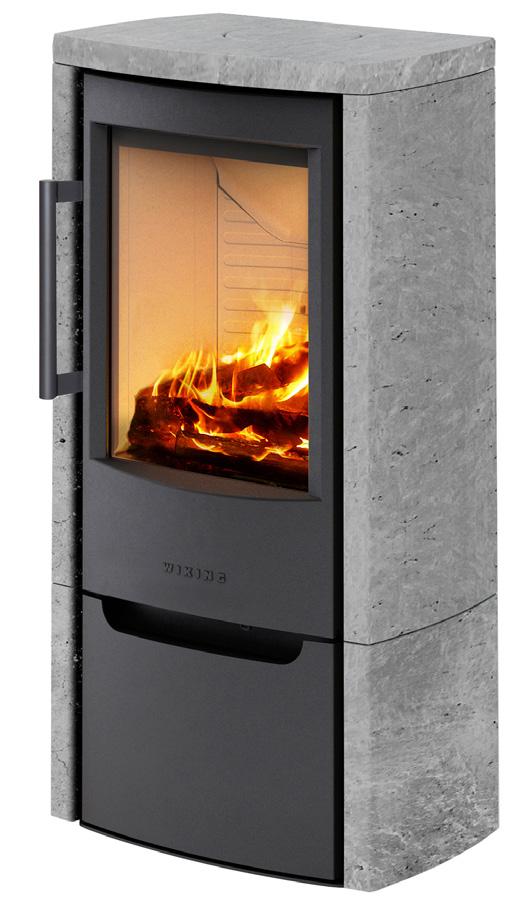

WIKING Luma 4 – natursten grå / naturstein grå

NATURSTEN & VARMELAGRING

NATURSTEIN & VARMELAGRING

Når du vælger en brændeovn med naturstensbeklædning, får du en brændeovn med et unikt udseende, da hver sten har sit helt eget fingeraftryk. Udover at få en brændeovn med et unikt udseende, opnår du også andre fordele der er til at tage og føle på. Oplagring af varme er et fænomen kendt fra masseovne, hvor varmen opbevares i de sten, der omgiver brændkammeret. Ved varmelagring i en brændeovn kombineres brændeovnens evne til hurtigt og behageligt at fordele konvektionsvarmen i rummet med masseovnens evne til at oplagre varmen. Udvalgte WIKING modeller er konstrueret med et varmemagasin, der kan fyldes med varmelagringssten, som har en særlig evne til at lagre varmen fra brændeovnen og langsomt afgive den til rummet. Dette gør, at du kan nyde varmen længe efter, at ilden er gået ud.

Ved å velge en peisovn med natursteinkledning får du en peisovn med et helt unikt utseende, ettersom hver stein har sitt eget uttrykk. I tillegg kan du glede deg over flere fordeler som er til å ta og føle på. Lagring av varme er et fenomen kjent fra masseovner, der varmen lagres i steinen som omgir brennkammeret. Ved varmelagring i en peisovn kombineres peisovnens evne til å fordele konveksjonsvarmen i rommet på en rask og behagelig måte, med masseovnens evne til å lagre varmen. Utvalgte HWAM modeller er konstruert med et varmemagasin som kan fylles med varmelagringsstein. Disse har en spesielt god evne til å lagre varmen fra peisovnen for deretter å avgi den sakte til rommet. Dermed kan du nyte varmen lenge etter at flammene er slukket.

Modeller med naturstensbeklædning

Modeller med natursteinkledning

Natursten grå Naturstein grå

WIKING Maxi 4

WIKING Maxi 6

WIKING Miro 4

WIKING Miro 6

WIKING Luma 4

WIKING Luma 6

Natursten hvid Naturstein hvit

WIKING Maxi 6

WIKING Miro 6

WIKING Luma 6

Modeller med varmelagring

Modeller med varmelagring

WIKING Maxi 6

WIKING Miro 5

WIKING Miro 6

WIKING Luma 5

WIKING Luma 6

MINI WIKING

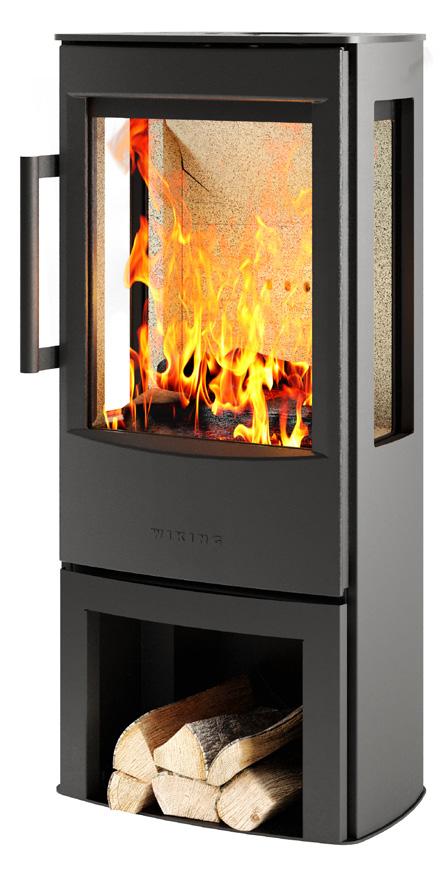

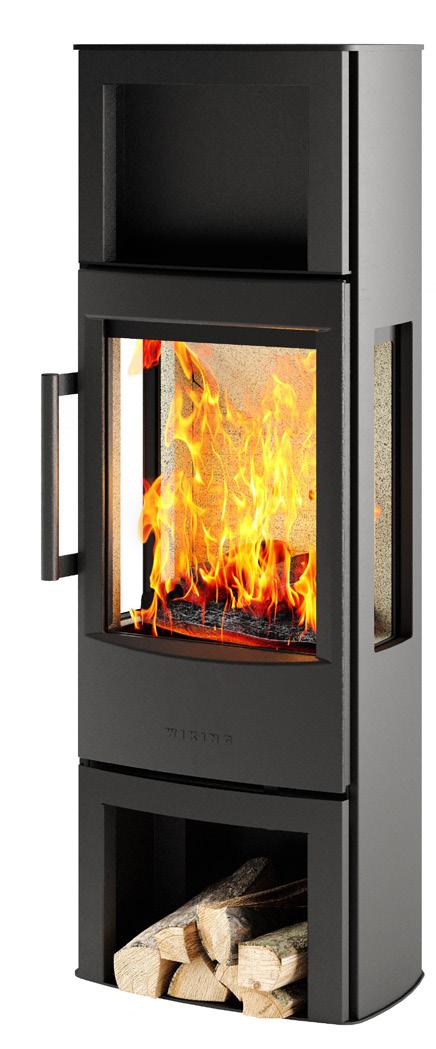

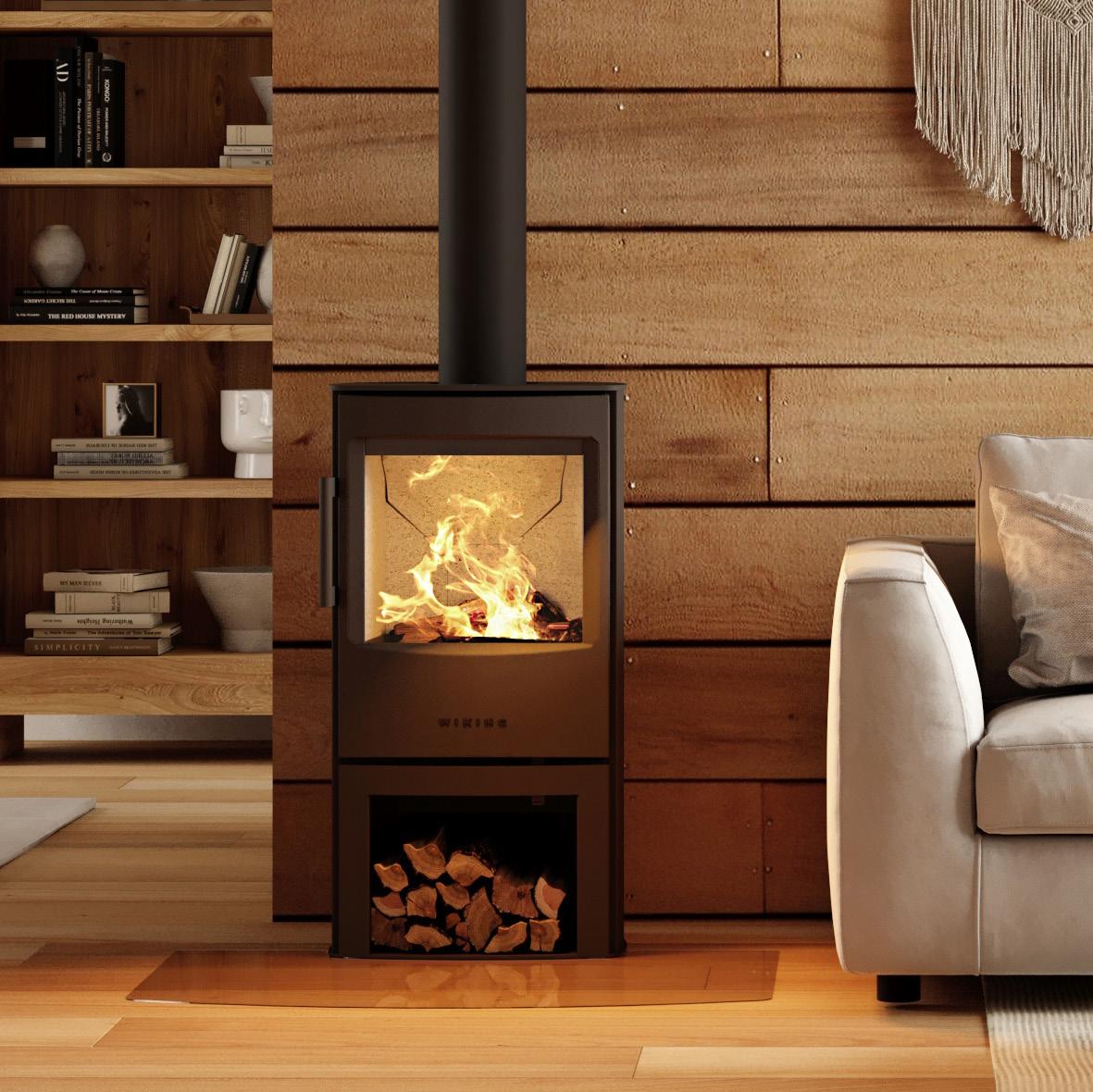

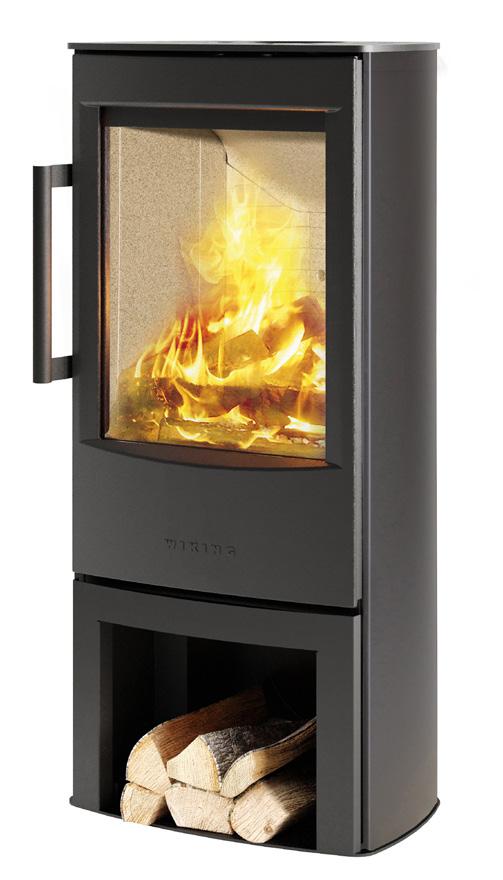

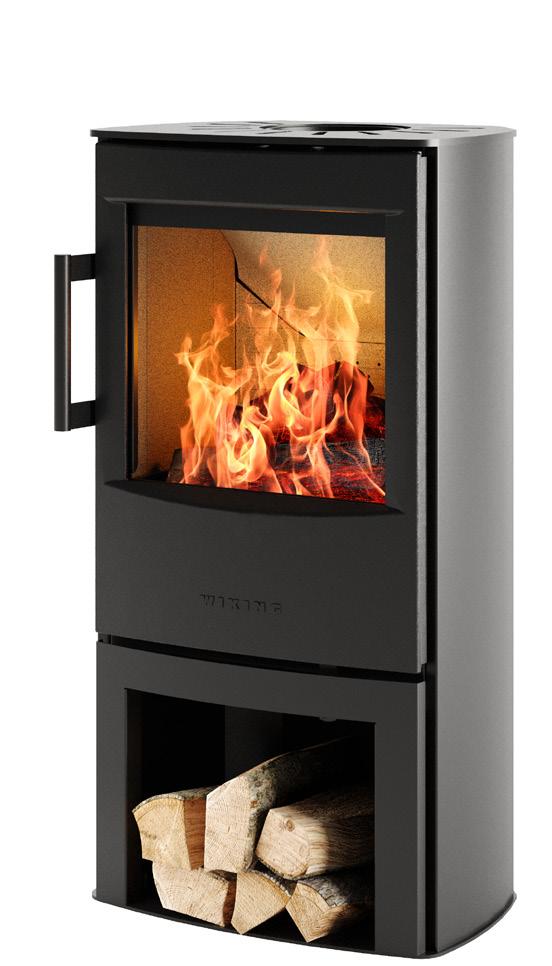

WIKING Mini 4 med brændfag / med vedfag

Tekniske specificationer / Tekniske spesifikasjoner

Nominel effekt / Nominell effekt

WIKING® AutomaticTM er standard i alle WIKING brændeovne.

WIKING® AutomaticTM er standard i alle WIKING peisovner.

4,5 kW

Røgafgang / Røykuttak Ø125 mm / Ø150 mm

Virkningsgrad / Virkningsgrad 83%

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt) 12 Pa

Brændkammerbredde, for/bag / Brennkammerbredde, foran/bak

Energieffektivitetsklasse / Energiklasse

For mere information om de specifikke modeller, se oversigt side 36 / Du finner mer informasjon om hver enkelt modell på side 36.

35 / 32 cm

WIKING Mini 2 Sokkel / Sokkel
Alle tegninger: Mål for røgafgang og frisklufttilslutning er angivet til center af hullet. / Alle
tegninger: Mål for røykrør og frisklufttilkoblinger er angitt fra midten av hullet.

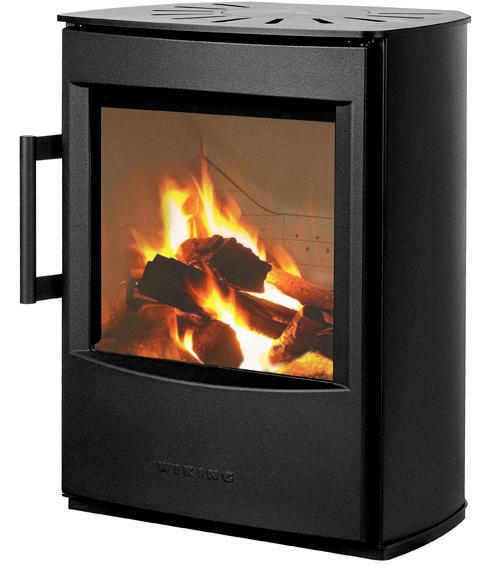

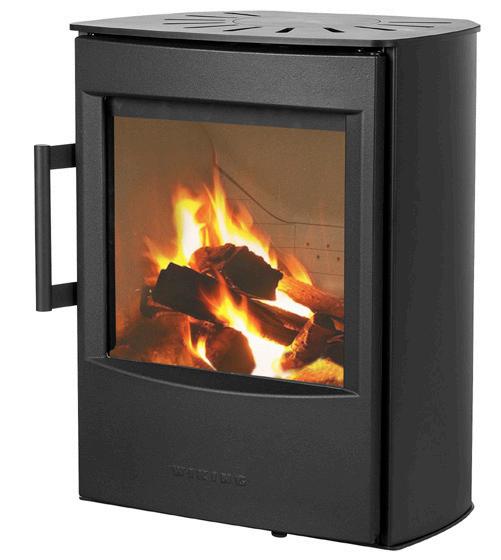

WIKING Mini 2 Væghængt / Vegghengt
WIKING Mini 2

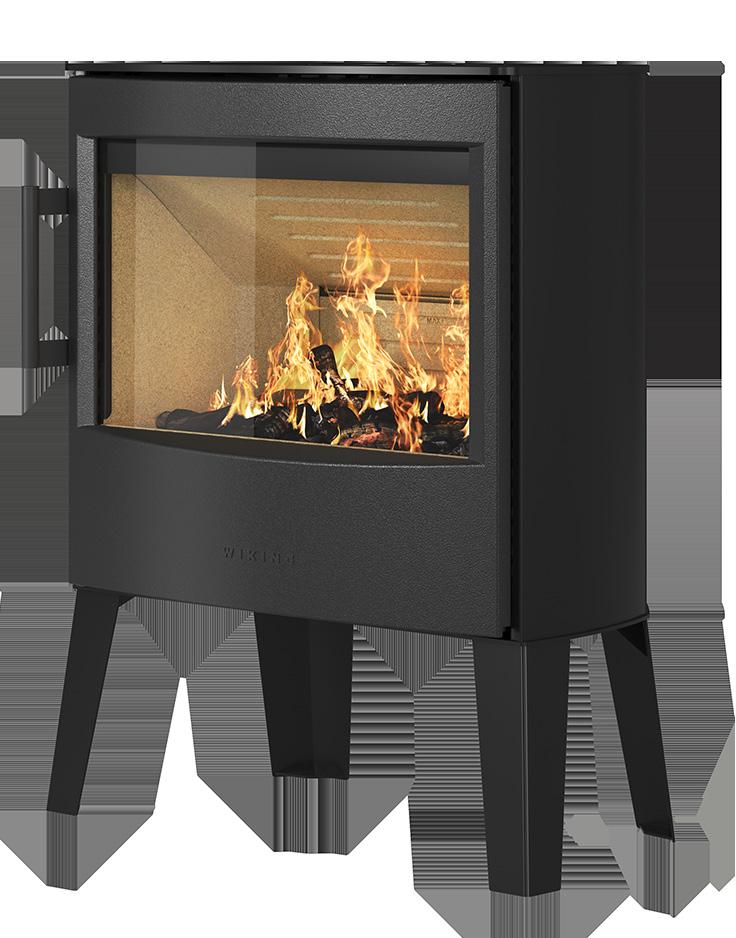

Høje ben / Lange ben
WIKING Mini 2
Lave ben / Korte ben

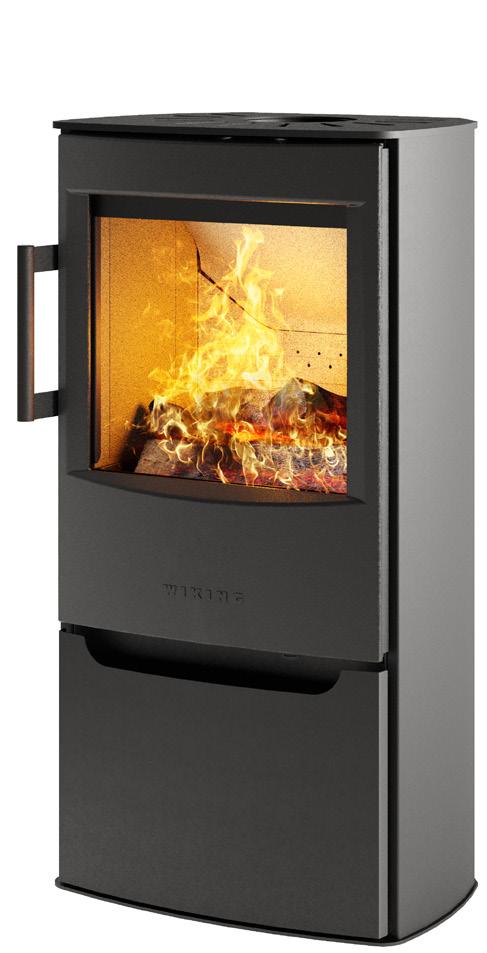

WIKING Mini 4 Brændefag / Vedfag
WIKING Mini 4
Underlåge / Dør i vedfag
Alle tegninger: Mål for røgafgang og frisklufttilslutning er angivet til center af hullet. / Alle tegninger: Mål for røykrør og frisklufttilkoblinger er angitt fra midten av hullet.

MAXI WIKING

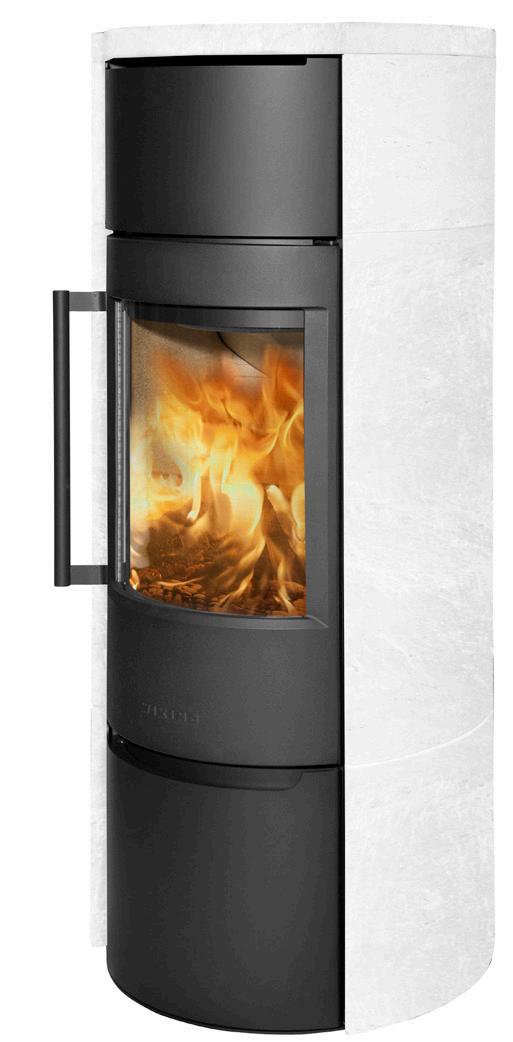

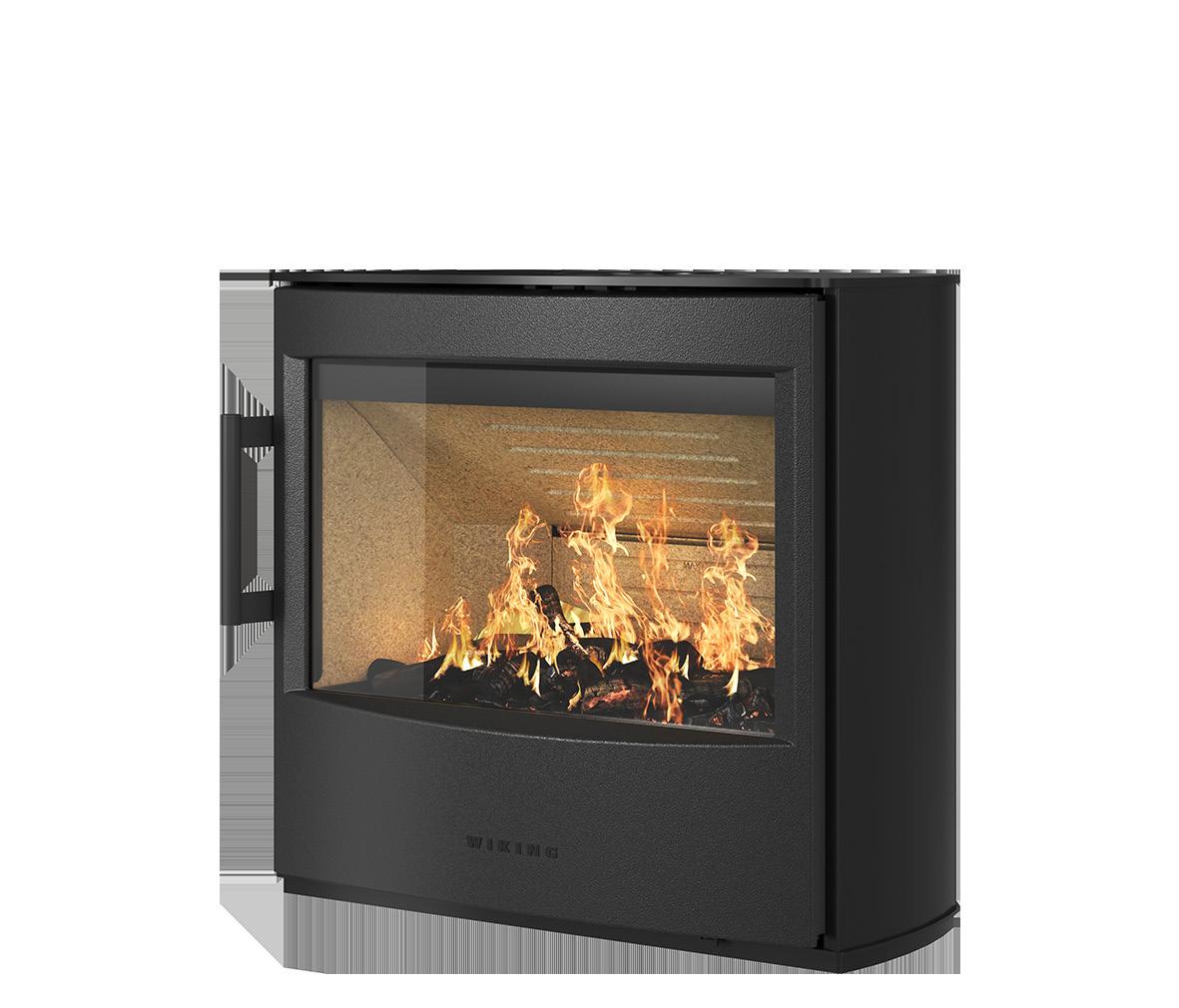

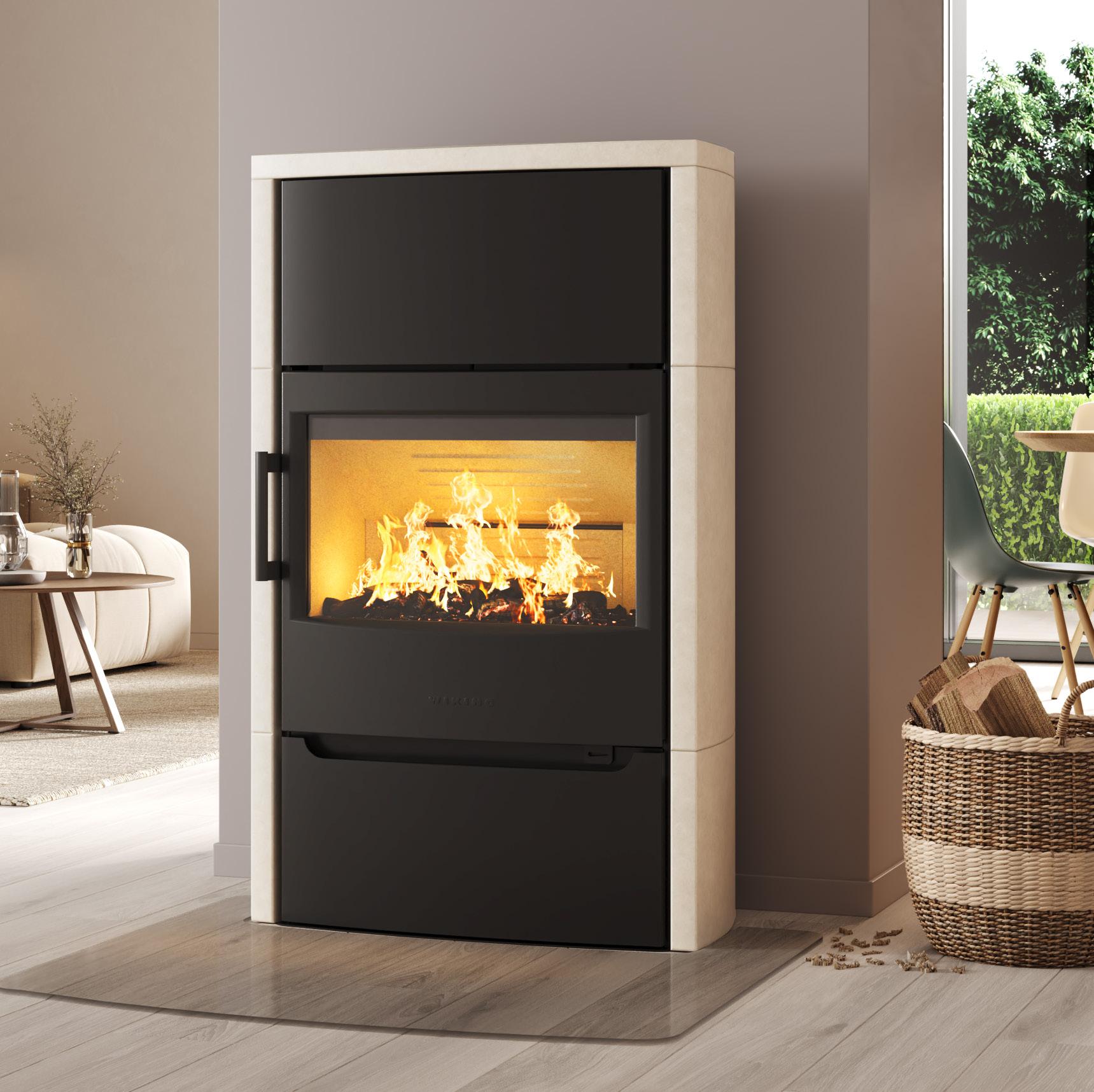

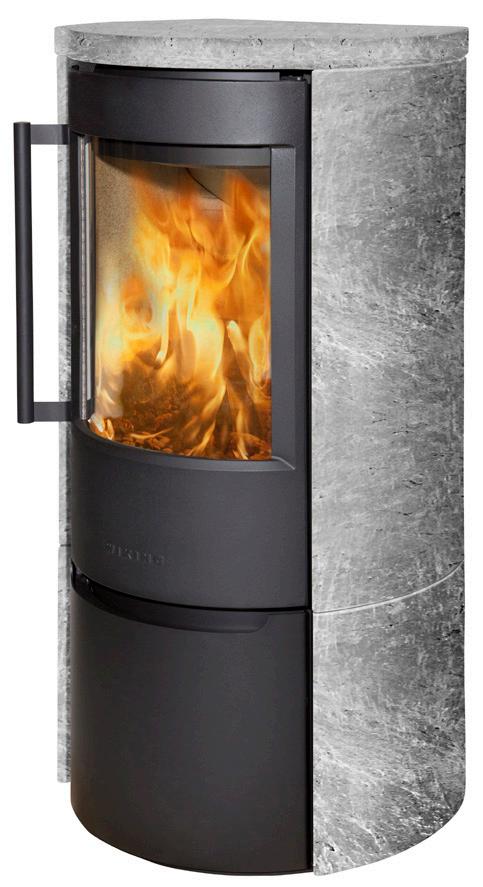

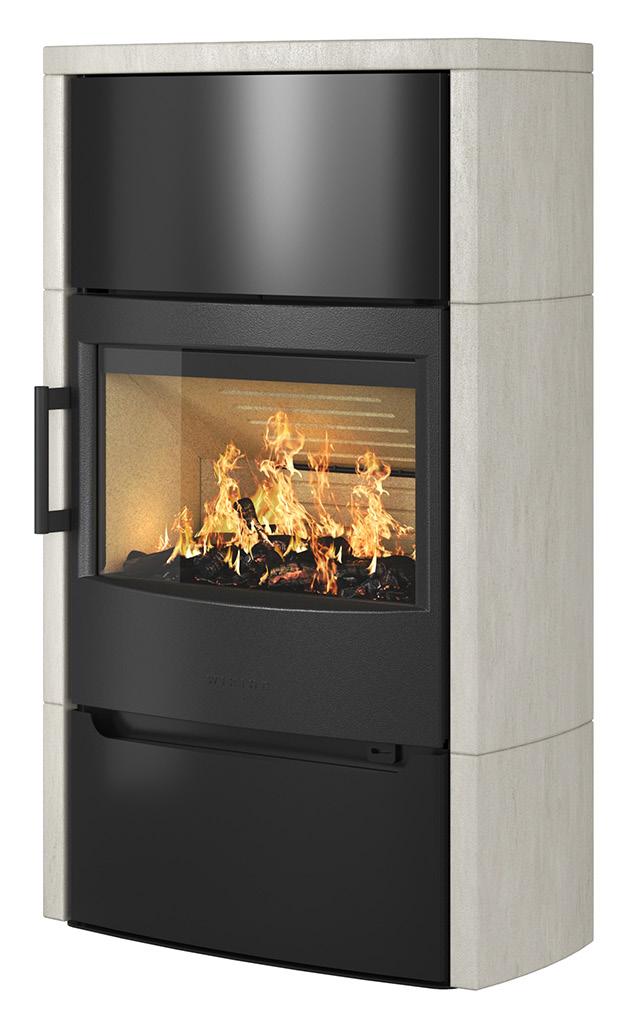

WIKING Maxi 6 med natursten hvid / Naturstein hvit

Tekniske specificationer / Tekniske spesifikasjoner

WIKING® AutomaticTM er standard i alle WIKING brændeovne.

WIKING® AutomaticTM er standard i alle WIKING peisovner.

Nominel effekt / Nominell effekt 6,3 kW

Røgafgang / Røykuttak Ø125 mm / Ø150 mm

Virkningsgrad / Virkningsgrad 75%

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt) 12 Pa

Brændkammerbredde, for/bag / Brennkammerbredde, foran/bak

Energieffektivitetsklasse / Energiklasse

For mere information om de specifikke modeller, se oversigt side 38 / Du finner mer informasjon om hver enkelt modell på side 38.

48,5 / 52,2 cm

Se hvordan WIKING Maxi brænder / Se hvordan WIKING Maxi brenner

WIKING Maxi 4

Underlåge / Dør i vedfag

WIKING Maxi 4

grå / Naturstein grå

Underlåge / Dør i vedfag

Natursten
WIKING M axi 6
Underlåge / Dør i vedfag
WIKING Maxi 6
Natursten hvid / Naturstein hvit
Underlåge / Dør i vedfag

MIRO WIKING

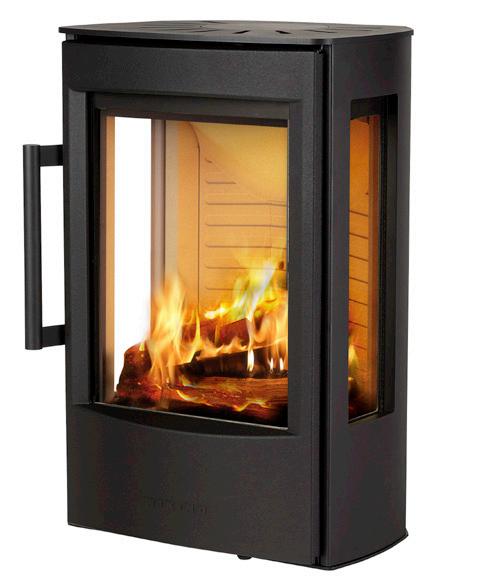

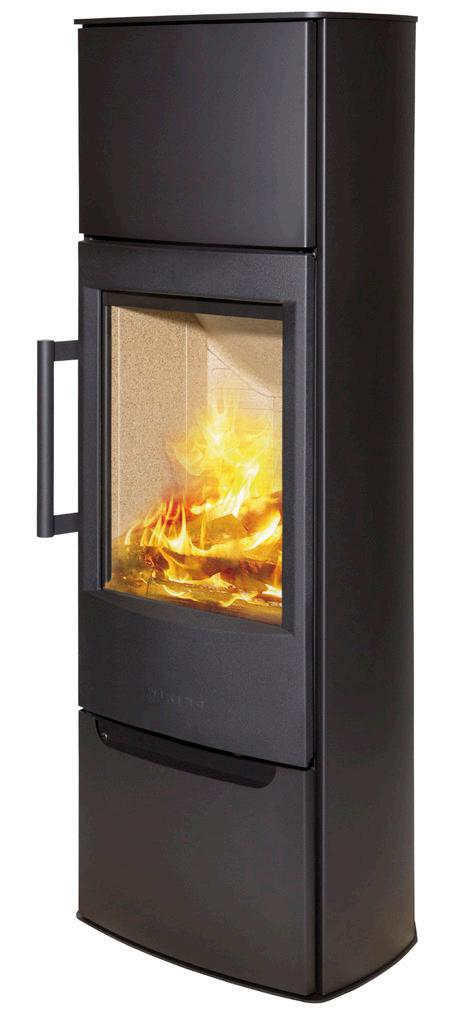

WIKING Miro 3

Tekniske specificationer / Tekniske spesifikasjoner

WIKING® AutomaticTM er standard i alle WIKING brændeovne.

WIKING® AutomaticTM er standard i alle WIKING peisovner.

Nominel effekt / Nominell effekt 4,9 kW

Røgafgang / Røykuttak Ø 150 mm

Virkningsgrad / Virkningsgrad 78%

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt)

Brændkammerbredde / Brennkammerbredde

Pa

/ 32 cm Energieffektivitetsklasse / Energiklasse

For mere information om de specifikke modeller, se oversigt side 40 / Du finner mer informasjon om hver enkelt modell på side 40.

/ Vegghengt

tegninger: Mål for røykrør
er angitt fra midten av hullet.
WIKING Miro 2 Sokkel / Sokkel
WIKING Miro 1 Sokkel / Sokkel
WIKING Miro 2 Væghængt / Vegghengt
WIKING Miro 1 Væghængt

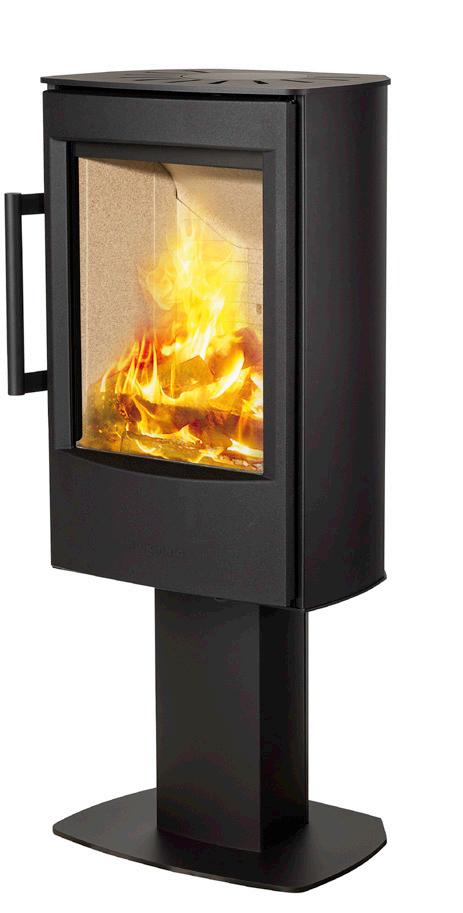

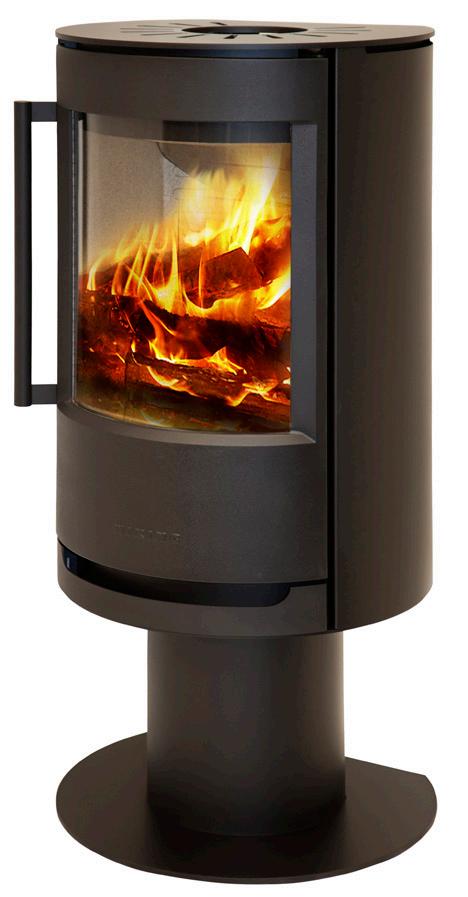

WIKING Miro 1

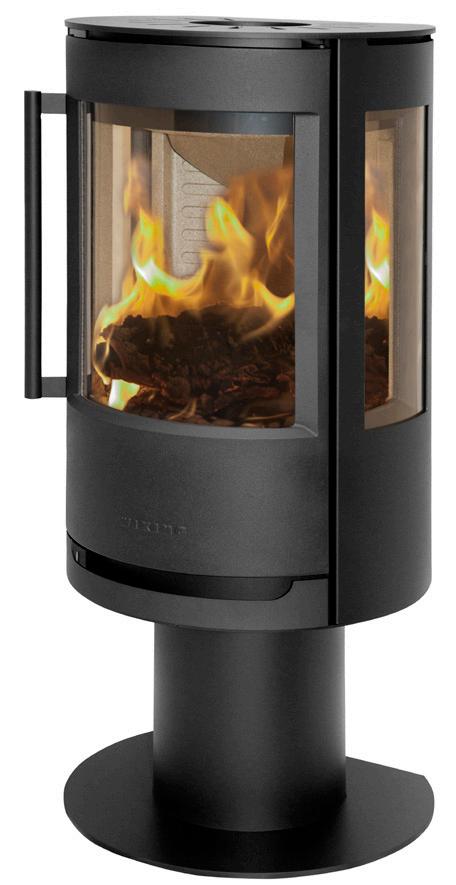

Piedestal / Pidestall
WIKING Miro 2
Piedestal / Pidestall
WIKING Miro 4
Brændefag / Vedfag
WIKING Miro 3
Brændefag / Vedfag
WIKING Miro 4
Underlåge / Dør i vedfag
WIKING Miro 3
Underlåge / Dør i vedfag
WIKING Miro 4
Natursten grå / Naturstein grå
Underlåge / Dør i vedfag
Alle tegninger: Mål

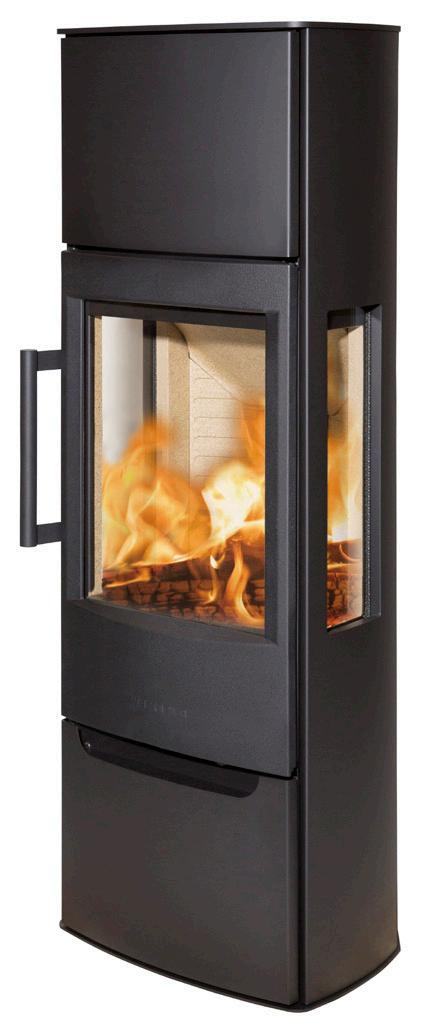

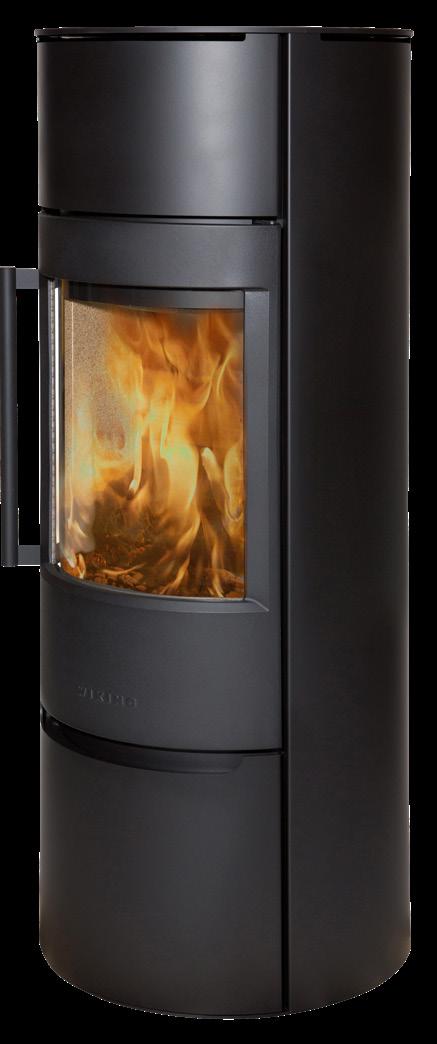

WIKING Miro 5

Varmefag og brændefag / Varmefag og vedfag

WIKING Miro 6

Varmefag og brændefag / Varmefag og vedfag

Miro 5

Underlåge / Dør i vedfag

Miro 6

Underlåge / Dør i vedfag

WIKING
WIKING

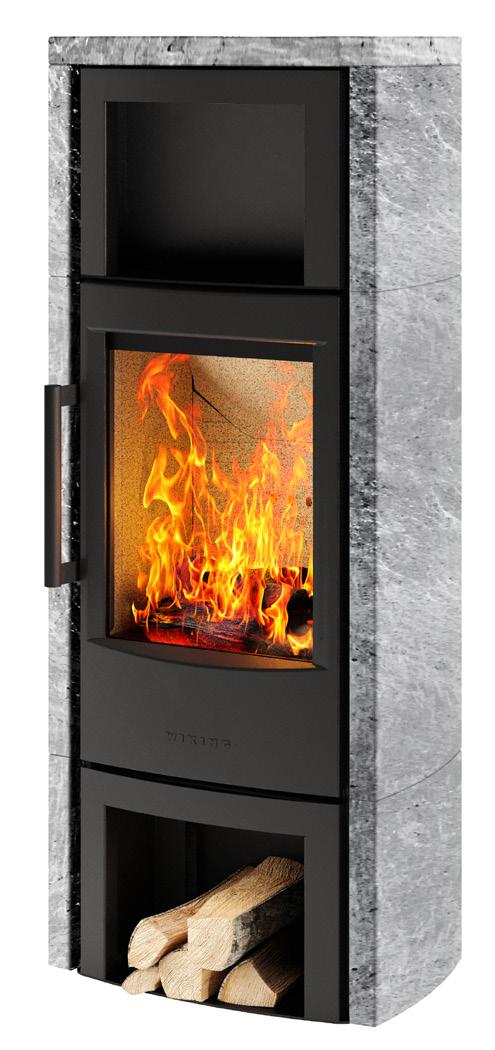

WIKING Miro 6

Natursten grå / Naturstein grå Varmefag og brændefag / Varmefag og vedfag

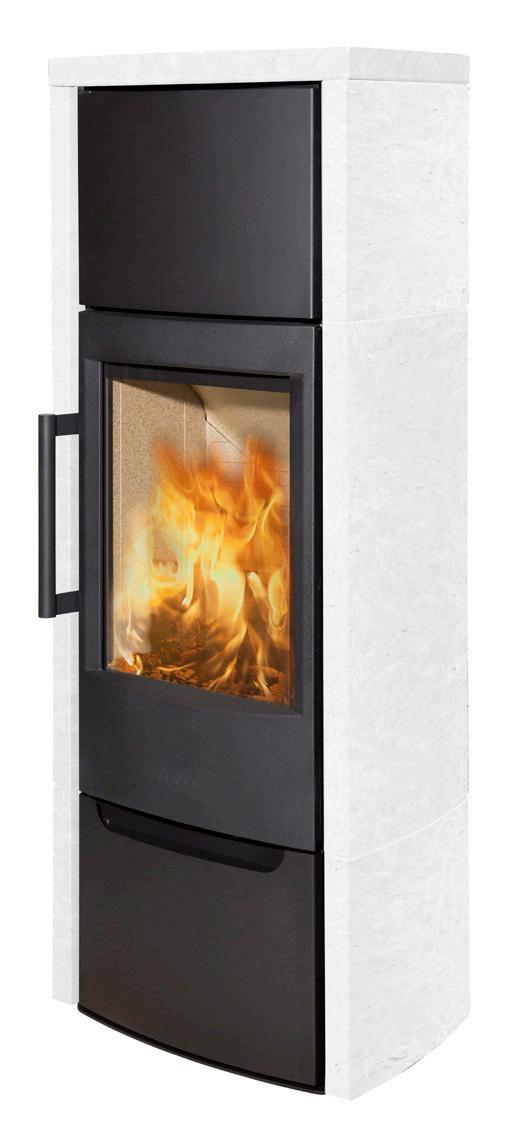

WIKING Miro 6

Natursten hvid / Naturstein hvit Underlåge / Dør i vedfag

Alle tegninger: Mål

LUMA WIKING

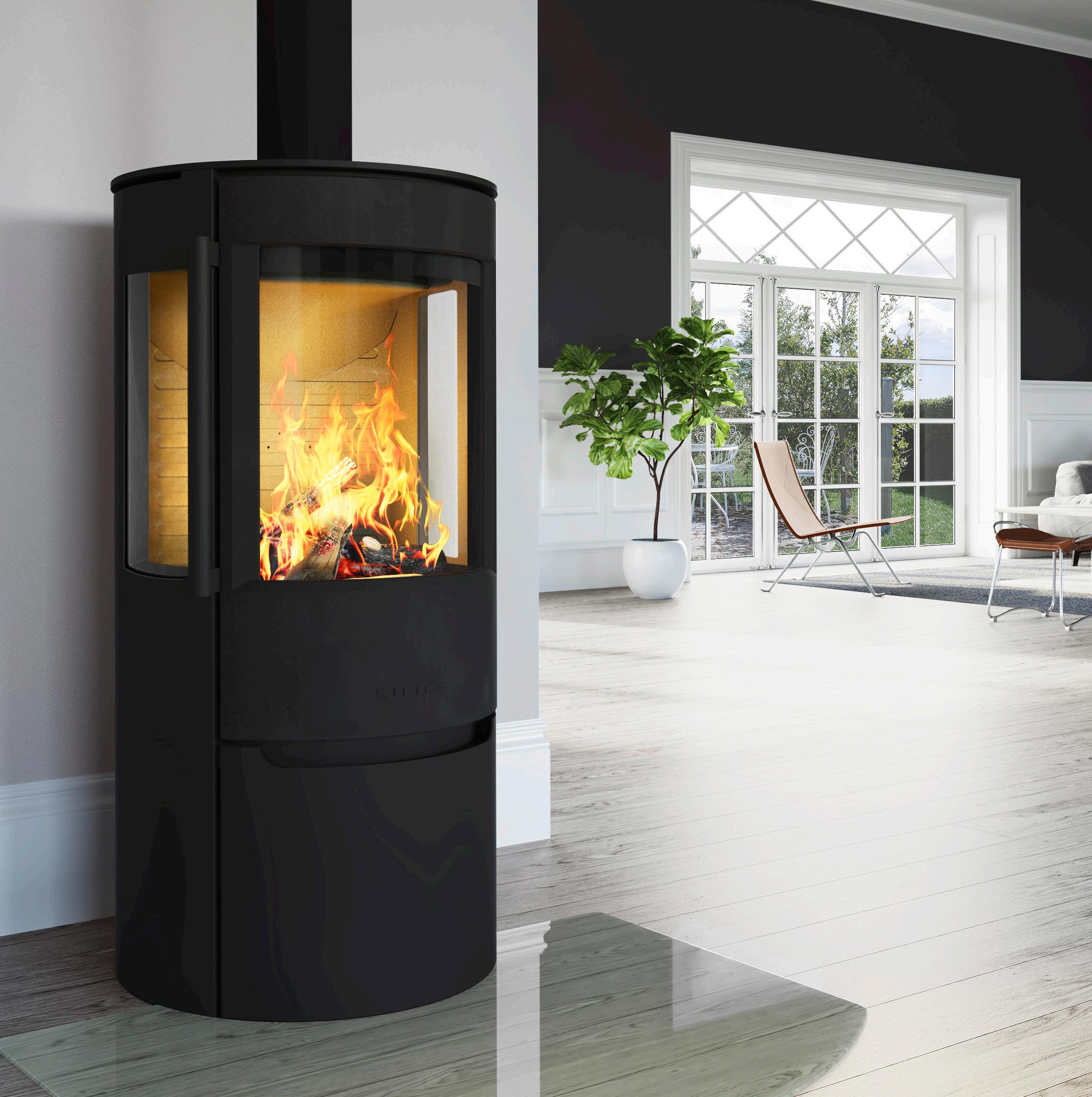

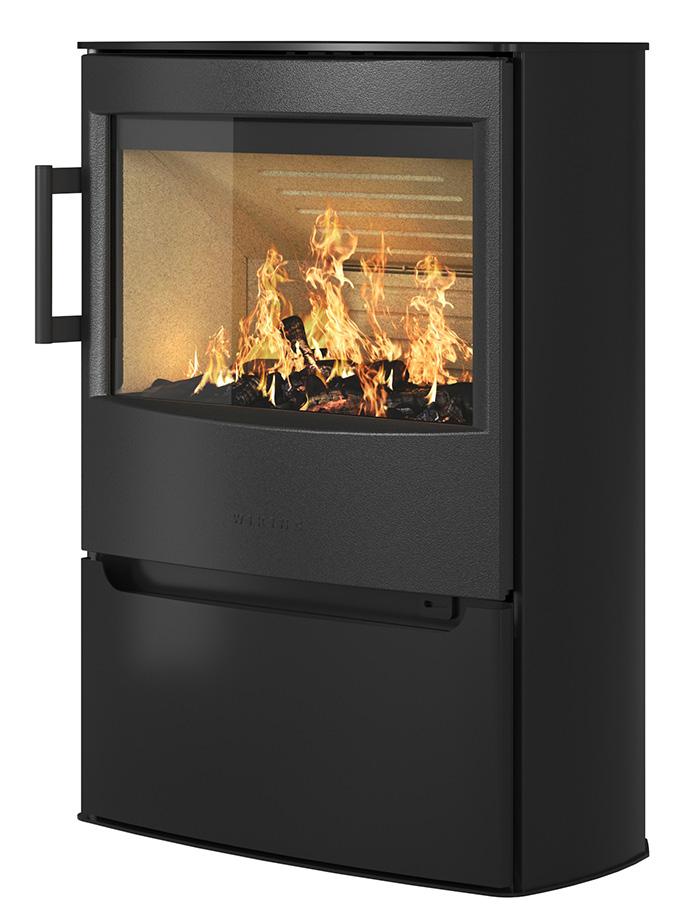

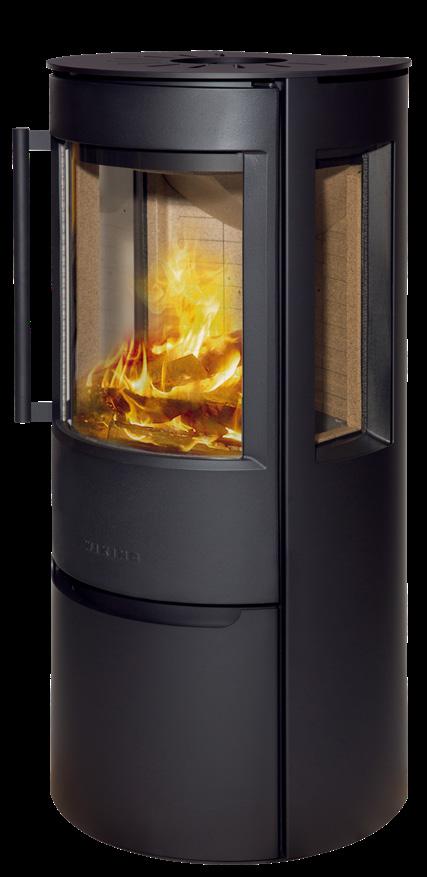

WIKING Luma 3

Tekniske specificationer / Tekniske spesifikasjoner

WIKING® AutomaticTM er standard i alle WIKING brændeovne.

WIKING® AutomaticTM er standard i alle WIKING peisovner.

Nominel effekt / Nominell effekt 7,0 kW

Røgafgang / Røykuttak Ø 150 mm

Virkningsgrad / Virkningsgrad 81%

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt)

Brændkammerbredde / Brennkammerbredde

Pa

cm Energieffektivitetsklasse / Energiklasse

For mere information om de specifikke modeller, se oversigt side 42 / Du finner mer informasjon om hver enkelt modell på side 42.

Se hvordan WIKING Luma brænder / Se hvordan WIKING Luma brenner

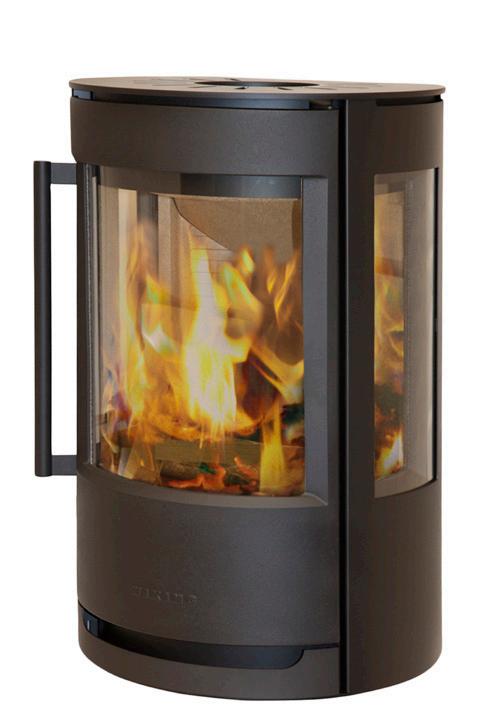

WIKING Luma 1 Væghængt* / Vegghengt*

* Kan også placeres på ikke-brændbart gulv / Kan også plasseres på ikke brennbart gulv.

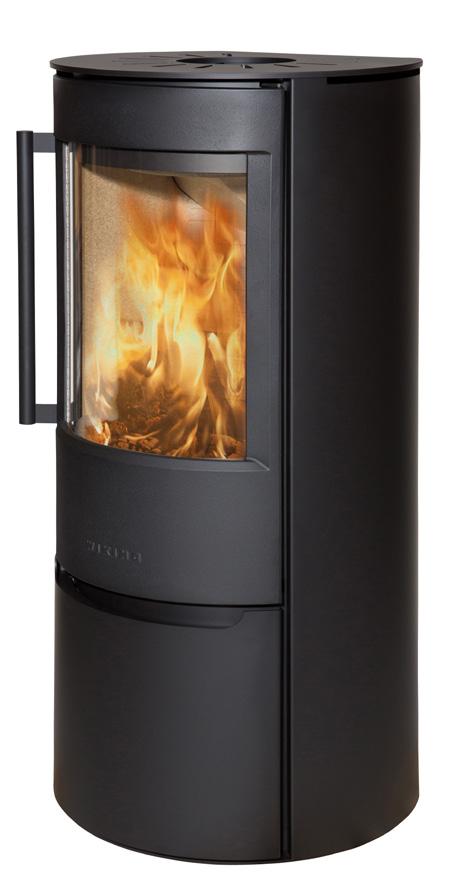

WIKING Luma 1
Piedestal / Pidestall
WIKING Luma 2
Piedestal / Pidestall
hullet. / Alle tegninger: Mål for røykrør og frisklufttilkoblinger er angitt fra midten av hullet.
WIKING Luma 4
Natursten grå / Naturstein grå
WIKING Luma 4
WIKING Luma 3
Alle tegninger: Mål for røgafgang
til center af hullet. / Alle
tegninger: Mål for røykrør og frisklufttilkoblinger er angitt fra midten av hullet.
WIKING Luma 6
Natursten hvid / Naturstein hvit
WIKING Luma 5
WIKING Luma 6

TILBEHØR

TILBEHØR

WIKING Mini 2

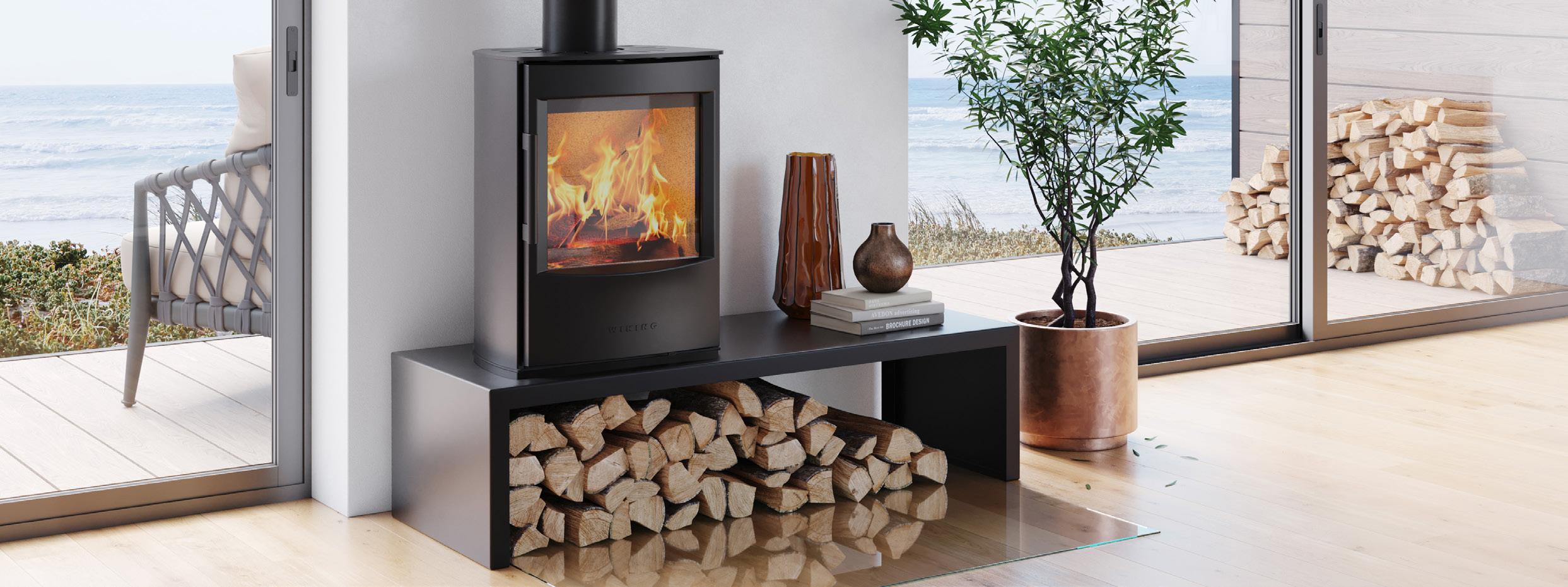

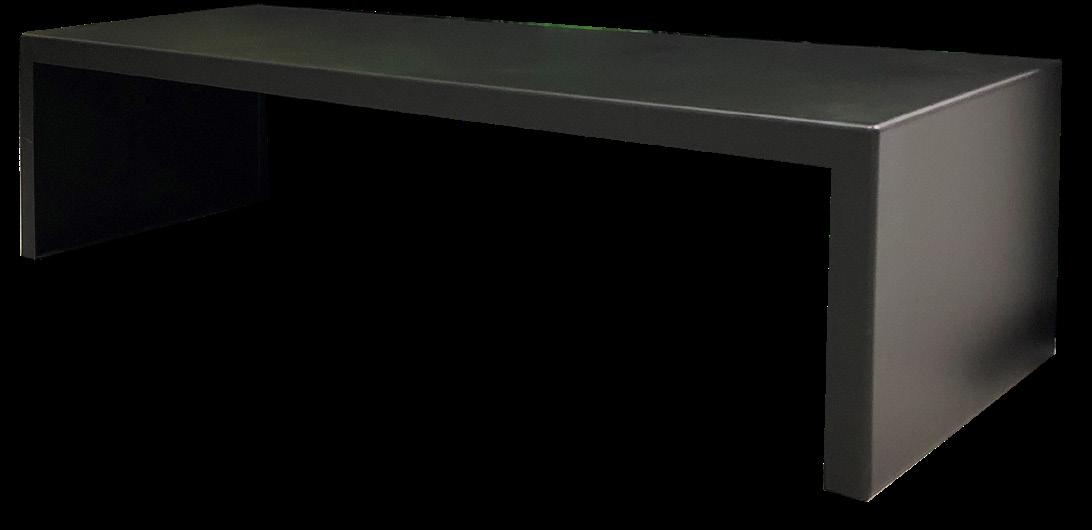

MODULBÆNK

MODULBENKEN

Vores eksklusive modulbænk er ideel til dig der ønsker at hæve din brændeovn fra gulvet.

Med en højde på 33 cm får du et rigtig godt kig til flammerne samt bedre adgang til at tænde op og genindfyre samt smart opbevaring af brændet under bænken. Modulbænken er fremstillet i stål og har en flot matsort finish.

Følgende brændeovnsmodeller er velegnede til placering på stålbænken:

WIKING Mini 2, WIKING Miro 1 og WIKING Miro 2 - alle med sokkel.

Måltegningen herunder viser WIKING Mini 2 med sokkel på modulbænken.

Den eksklusive modulbenken vår er perfekt hvis du vil flytte peisovnen opp fra gulvet.

Med en høyde på 33 cm får du fin innsyn til flammene og bedre tilgang til å tenne opp og legge på mer ved, samt en smart oppbevaringsplass til veden under benken. Modulbenken er laget av stål og har en fin matt, svart finish.

Følgende peisovnmodeller egner seg godt til å stå på stålbenken:

WIKING Mini 2, WIKING Miro 1 og WIKING Miro 2 - alle med sokkel.

Måltegningen nedenfor viser WIKING Mini 2 med sokkel på modulbenken.

H: 33 cm

B: 125 cm

D: 45 cm

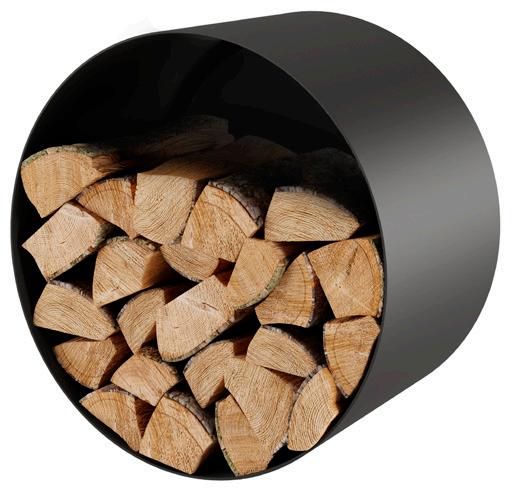

VÆGHÆNGT BRÆNDEOPBEVARING

VEGGHENGT VEDOPPBEVARING

Ønsker du at holde gulvet frit, kan du opbevare dit brænde i vores flotte, runde brændeopbevaringsreoler. Vælg mellem forskellige størrelser.

Hvis du vil spare gulvplass, kan du legge veden i disse pene, runde vedoppbevaringshyllene. Velg mellom ulike størrelser.

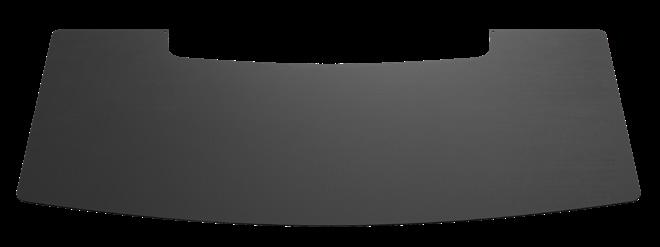

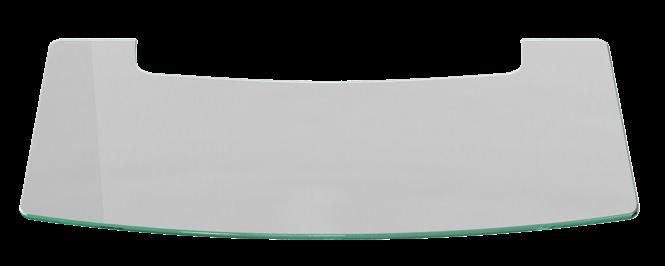

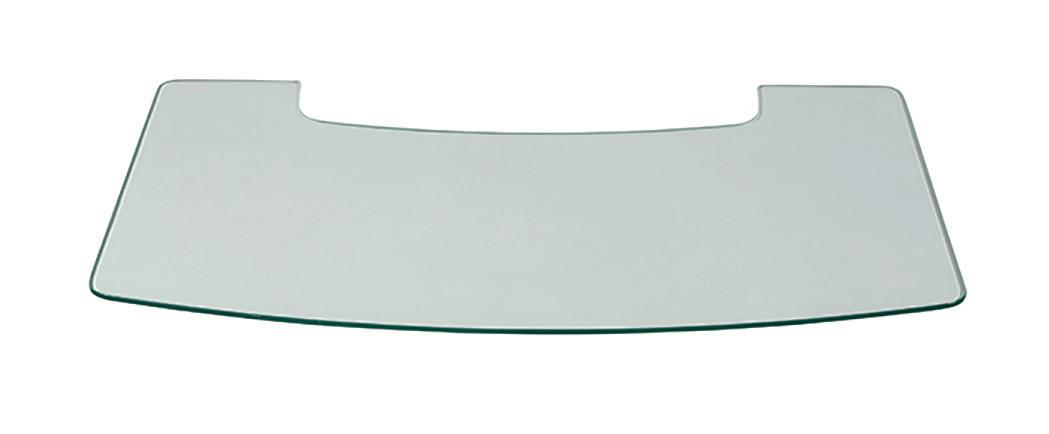

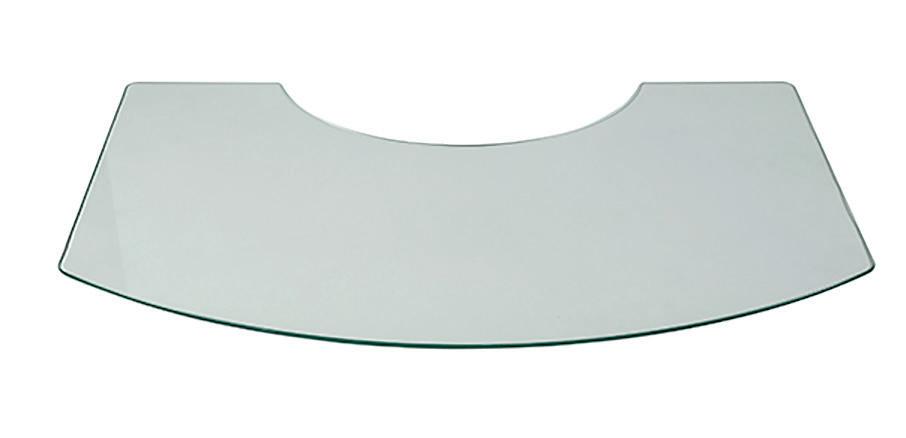

WIKING FORLÆGGERPLADER

WIKING GULVPLATER

Vælg mellem grå eller sort / Velg mellom grå og svart

Ø42,2 cm. Dybde 27 eller 35 cm

Ø60 cm. Dybde 27 eller 35 cm

Til udvalgte WIKING modeller tilbyder vi en flot løsning til beskyttelse af dit gulv foran brændeovnen, nemlig en skræddersyet forlæggerplade. Pladen leveres i enten glas eller sort stål, så du kan vælge den, der passer bedst ind i dit hjem.

Till utvalda WIKING modeller erbjuder vi en flott løsning til beskyttelse av gulvet foran peisovnen, nemlig en skreddersydd plate til å legge foran peisovnen. Platen leveres i enten glass eller sort stål, slik at du kan velge den som passer best i ditt hjem.

WIKING Mini 4 & WIKING Miro stål/stål

B 95,4 x D 50,0 x H 0,2 cm

B 77,4 x D 40,0 x H 0,2 cm

WIKING Maxi stål/stål

B 115,3 x D 50,0 x H 0,2 cm

B 97,3 x D 40,0 x H 0,2 cm

WIKING Luma stål/stål

B 96,2 x D 50,3 x H 0,2 cm

WIKING Mini 4 & WIKING Miro glas/glass

B 95,4 x D 50,0 x H 0,6 cm

B 77,4 x D 40,0 x H 0,6 cm

WIKING Maxi glas/glass

B 115,3 x D 50,0 x H 0,6 cm

B 97,3 x D 40,0 x H 0,6 cm

WIKING Luma glas/glass

B 96,2 x D 50,3 x H 0,6 cm

WIKING MINI

Tekniske specifikationer / Tekniske spesifikasjoner

Nominel effekt / Nominell effekt

Virkningsgrad / Virkningsgrad

Brændkammerbredde, foran/bag / Brennkammerbredd, foran/bak

Røgafgang / Røykuttak

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min.(anbefalt)

Energieffektivitetsklasse / Energiklasse

Vægt / Vekt

Vægt / Vekt

Vægt med sokkel / Vekt med sokkel

Vægt med lave ben / Vekt med korte ben

Vægt med høje ben / Vekt med lange ben

Varianter / Varianter

Røgafgang, top / Røykuttak, topp

Røgafgang, bak / Røykuttak, bak

Friskluftsystem (Ø100 mm) tilslutning bag/gulv - med sokkel kun i gulv / Friskluftsystem (Ø100 mm) tilslutning bak/gulv - med sokkel kun i gulv

Naturstensbeklædning / Natursteinskledning

Varmelagringssten / Varmelagringsstein

Vægbeslag til lige væg / Veggbeslag for rett vegg

Vægbeslag til hjørne / Veggbeslag for hjørne

Sokkel / Sokkel

Ben / Ben

Piedestal / Pidestall

Sort eller grå stål / Svart eller grått stål

Tilslutning fra gulv, topafgang / Tilkobling fra gulv, topputtak

Fra gulv / Fra gulv

Væghængt / Vegghengt

Sokkel / Sokkel

Lave ben / Korte ben

Høje ben / Lange ben

Afstand til brændbart materiale, min. isoleret/usioleret røgrør / Avstand til brennbart materiale, min. isolert/uisolert røykrør

1: Bag / Bak

2: Side / Side

3: Møbleringsafstand, foran / Møbleringsavstand, foran

4: Over brændbart gulv / Over brennbart gulv

5: Ved hjørneplacering, 45° - fra beklædning / Ved hjørneplassering, 45° - fra kledning

6: Ved hjørneplacering, 45° - fra center røgafgang, top / Ved hjørneplassering, 45° - fra midten av røykavgangen, topp

NO: Avstand til brannmur, bak (1)

NO: Avstand til brannmur, side (2)

NO: Avstand til brannmur, hjørneplassering, 45° (5)

WIKING Mini 2 WIKING Mini 4

Underlåge / Dør i vedfag

WIKING Mini 4

Brændefag / Vedfag

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Nej / Nei Nej / Nei

Ja / Ja Nej / Nei Nej / Nei

Ja / Ja Nej / Nei Nej / Nei

Ja / Ja Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Ja / Ja 55,0 cm 85,0 cm 85,0 cm

55,0 cm1)

56,9 cm –

61,3 cm

79,3 cm –

7,5 / 12,5 cm 7,5 / 12,5 cm 7,5 / 12,5 cm

32,5 / 32,5 cm 32,5 / 32,5 cm

22 / 22 cm2)

5 / 7,5 cm 5 / 10 cm 5 / 10 cm 24,9 / 27,4 cm 24,9 / 27,4 cm 24,9 / 27,4 cm – / 5,0 cm – / 5,0 cm – / 5,0 cm – / 20,0 cm – / 20,0 cm – / 20,0 cm – / 5,0 cm – / 5,0 cm – / 5,0 cm

1) Fra brændeovnens underkant

2) Dette afstandskrav er overholdt, når brændeovnen monteres på høje ben eller hænges på væggen med den krævede afstand under brændeovnen.

1) Fra peisovnens underkant.

2) Dette avstandskravet er overholdt når peisovnen monteres på lange ben eller henges på veggen med den avstanden som kreves under peisovnen.

WIKING MAXI

Tekniske specifikationer / Tekniske spesifikasjoner

Nominel effekt / Nominell effekt

Virkningsgrad / Virkningsgrad

Brændkammerbredde / Brennkammerbredd

Røgafgang / Røykuttak

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt)

Energieffektivitetsklasse / Energiklasse

Vægt / Vekt

Vægt

Vægt med sokkel / Vekt med sokkel

Vægt med lave ben / Vekt med korte ben

Vægt med høje ben / Vekt med lange ben

Vægt med natursten - grå / Vekt med naturstein - grå

Vægt med natursten - hvid / Vekt med naturstein - hvit

Vægt varmelagringssten / Vekt varmelagringsstein

Varianter / Varianter

Røgafgang, top / Røykuttak, topp

Røgafgang, bag / Røykuttak, bak

Friskluftsystem / Friskluftsystem

Naturstensbeklædning grå / Natursteinkledning grå

Naturstensbeklædning hvid / Natursteinkledning hvit

Varmelagringssten / Varmelagringsstein

Vægbeslag til lige væg / Veggbeslag for rett vegg

Vægbeslag til hjørne / Veggbeslag for hjørne

Sokkel / Sokkel

Nej / Nei

Nej / Nei

Nej / Nei

/ Nei

/ Ja Ben / Ben

Sort eller grå stål / Svart eller grått stål

Tilslutning fra gulv, topafgang / Tilkobling fra gulv, topputtak

Fra gulv / Fra gulv

Væghængt / Vegghengt

Afstand til brændbart materiale, min. isoleret/usioleret røgrør / Avstand til brennbart materiale, min. isolert/uisolert røykrør

1: Bag / Bak

2: Side / Side

3: Til brændbar væg, side foran / Til brennbar vegg, side, foran ovnen

4: Møbleringsafstand, foran / Møbleringsavstand, foran

5: Ved hjørneplacering, 45° - fra beklædning / Ved hjørneplassering, 45° - fra kledning

6: Ved hjørneplacering, 45° - fra center røgafgang, top / Ved hjørneplassering, 45° - fra midten av røykavgangen, topp

7: Over brændbart gulv / Over brennbart gulv

8: Afstand til brændbart loft / Avstand til brennbart tak

9: Afstand til brændbart gulv / Avstand til brennbart gulv

/

/

/ Ja

Ja / Ja

cm

WIKING

Maxi 4

Underlåge / Dør i vedfag

WIKING Maxi 4

Brændefag / Vedfag WIKING Maxi 4

Natursten & underlåge / Naturstein & dør i vedfag

WIKING Maxi 4

Natursten & brændefag / Naturstein & vedfag

WIKING Maxi 6

Underlåge / Dør i vedfag

WIKING Maxi 6

Brændefag / Vedfag WIKING Maxi 6

Natursten & underlåge / Naturstein & dør i vedfag

WIKING Maxi 6

Natursten & brændefag / Naturstein & vedfag

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Ja / Ja Ja / Ja Nej / Nei Nej / Nei Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

1) Fra brændeovnens underkant.

2) Dette afstandskrav er overholdt, når brændeovnen monteres på høje ben eller hænges på væggen med den krævede afstand under brændeovnen

1) Fra peisovnens underkant.

2) Dette avstandskravet er overholdt når peisovnen monteres på lange ben eller henges på veggen med den avstanden som kreves under peisovnen.

WIKING MIRO

Tekniske specifikationer / Tekniske spesifikasjoner

Nominel effekt / Nominell effekt

/ Virkningsgrad

Brændkammerbredde, foran/bag / Brennkammerbredd, foran/bak

Røgafgang / Røykuttak

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt)

Energieffektivitetsklasse / Energiklasse

Vægt / Vekt

Vægt / Vekt

Vægt med sokkel/ Vekt med sockel

Vægt piedestal / Vekt pidestall

Vægt med naturstensbeklædning grå / Vekt med natursteinskledning grå

Vægt med naturstensbeklædning hvid / Vekt med natursteinskledning hvit

Vægt varmelagringssten / Vekt varmelagringsstein

Varianter / Varianter

Røgafgang, top / Røykuttak, topp

WIKING Miro 1 WIKING Miro 2 WIKING Miro 3

Underlåge / Dør i vedfag

WIKING Miro 3

Brændefag / Vedfag

WIKING Miro 4

Underlåge / Dør i vedfag

/ Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Røgafgang, bag / Røykuttak, bak Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Friskluftsystem / Friskluftsystem Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Naturstensbeklædning grå / Natursteinkledning grå

Naturstensbeklædning hvid / Natursteinkledning hvit

Varmelagringssten / Varmelagringsstein

Vægbeslag til lige væg / Veggbeslag for rett vegg

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei

Vægbeslag til hjørne / Veggbeslag for hjørne Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei

Sokkel / Sokkel

Piedestal / Pidestall

Sort eller grå stål / Svart eller grått stål

Tilslutning fra gulv, topafgang / Tilkobling fra gulv, topputtak

Fra gulv / Fra gulv

Væghængt / Vegghengt

/

/

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Afstand til brændbart materiale, min. isoleret/usioleret røgrør / Avstand til brennbart materiale, min. isolert/uisolert

1: Bag / Bak

2: Side / Side

3: Møbleringsafstand, foran / Møbleringsavstand, foran

4: Over brændbart gulv / Over brennbart gulv

5: Ved hjørneplacering, 45° - fra beklædning / Ved hjørneplassering, 45° - fra kledning

6: Ved hjørneplacering, 45° - fra center røgafgang, top / Ved hjørneplassering, 45° - fra midten av røykavgangen, topp

WIKING Miro 4

Brændefag / Vedfag

WIKING Miro 4

Natursten & underlåge / Naturstein & dør i vedfag

WIKING Miro 4

Natursten & brændefag / Naturstein & vedfag WIKING Miro 5

WIKING Miro 5

WIKING Miro 6

Underlåge / Dør i vedfag

Brændefag / Vedfag

Underlåge / Dør i vedfag

WIKING Miro 6

Brændefag / Vedfag WIKING Miro 6

Natursten & underlåge / Naturstein & dør i vedfag

WIKING Miro 6

Natursten & brændefag / Naturstein & vedfag 4,9

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Nej / Nei Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

1) Fra brændeovnens underkant.

2) Dette afstandskrav er overholdt, når brændeovnen monteres på sokkel, på piedestal (tilbehør) eller hænges på væggen med den krævede afstand under brændeovnen.

1) Fra peisovnens underkant.

2) Dette avstandskravet er overholdt når peisovnen monteres på sokkel, på pidestall (tilbehør) eller henges på veggen med den avstanden som kreves under peisovnen.

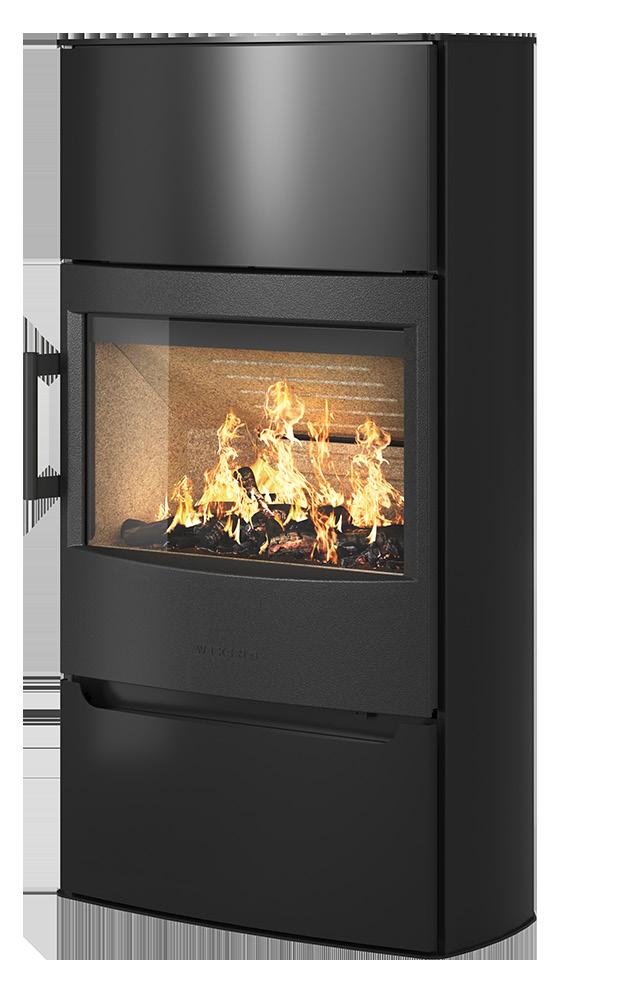

WIKING LUMA

Tekniske specifikationer / Tekniske spesifikasjoner

Nominel effekt / Nominell effekt

Virkningsgrad / Virkningsgrad

Brændkammerbredde / Brennkammerbredd

Røgafgang / Røykuttak

Skorstenstræk, min. (anbefalet) / Skorsteinstrekk, min. (anbefalt)

Energieffektivitetsklasse / Energiklasse

Vægt / Vekt

Vægt / Vekt

Vægt piedestal / Vekt pidestall

Vægt med naturstensbeklædning grå / Vekt med natursteinskledning grå

Vægt med naturstensbeklædning hvid / Vekt med natursteinskledning hvit

Vægt varmelagringssten / Vekt varmelagringsstein

Varianter / Varianter

Røgafgang, top / Røykuttak, topp

Røgafgang, bag / Røykuttak, bak

Friskluftsystem / Friskluftsystem

Naturstensbeklædning grå / Natursteinkledning grå

Naturstensbeklædning hvid / Natursteinkledning hvit

Varmelagringssten / Varmelagringsstein

Vægbeslag til lige væg / Veggbeslag for rett vegg

Vægbeslag til hjørne / Veggbeslag for hjørne

Sokkel / Sockel

Piedestal / Pidestall

Sort eller grå stål / Svart eller grått stål

Tilslutning fra gulv, topafgang / Tilkobling fra gulv, topputtak

Fra gulv / Fra gulv

Væghængt / Vegghengt

Piedestal / Pidestall

Afstand til brændbart materiale, min. isoleret/usioleret røgrør / Avstand til brennbart materiale, min. isolert/uisolert røykrør

1: Bag / Bak

2: Side / Side

3: Møbleringsafstand, foran / Møbleringsavstand, foran

4: Over brændbart gulv / Over brennbart gulv

5: Ved hjørneplacering, 45° - fra beklædning / Ved hjørneplassering, 45° - fra kledning

6: Ved hjørneplacering, 45° - fra center røgafgang, top / Ved hjørneplassering, 45° - fra midten av røykavgangen, topp

NO: Avstand til brannmur, bak (1)

NO: Avstand til brannmur, side (2)

NO: Avstand til brannmur, hjørneplassering, 45° (5) 1 2 3

WIKING Luma 1 WIKING Luma 2 WIKING Luma 3

WIKING Luma 4 WIKING Luma 4

Natursten / Naturstein WIKING Luma 5 WIKING Luma 6 WIKING Luma 6

Natursten / Naturstein

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Nej / Nei Nej / Nei Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja

Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Ja / Ja Ja / Ja Ja / Ja

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei Nej / Nei

Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja Ja / Ja

1) Fra brændeovnens underkant.

2) Dette afstandskrav er overholdt, når brændeovnen monteres på piedestal (tilbehør) eller hænges på væggen med den krævede afstand under brændeovnen.

1) Fra peisovnens underkant.

2) Dette avstandskravet er overholdt når peisovnen monteres på pidestall (tilbehør) eller henges på veggen med den avstanden som kreves under peisovnen.

TESTRESULTATER

TESTRESULTATER

GODKENDELSER & REGISTRERINGER

GODKJENNINGER & REGISTRERINGER

Luma 3

Luma 4

Luma 5

WIKING Luma 6

1) Kun brændeovne med underlåge / Bare vedovner med dør i vedfag. 2) I forberedelse / Under forberedelse.

NB! Skemaet viser status på tidspunktet for katalogets udgivelse. Aktuel status kan oplyses af din HWAM forhandler og ses på www.hwam.dk. Billederne er udelukkende vejledende og afspejler derfor ikke altid de obligatoriske krav om afstand til det brændbare materiale

NB! Skjemaet viser status på tidspunktet katalogen gikk i trykken. Oppdatert status kan du få av din HWAM-forhandler eller se på www.hwam.com/no.

Billederne er utelukkende veiledende og spejler derfor ikke alltid de obligatoriske krav om avstand til det brennbare materialet.

Dette katalog præsenterer WIKING’s sortiment. Som en del af virksomhedens politik om løbende produktforbedringer forbeholder HWAM A/S sig retten til, til enhver tid at foretage ændringer i produkterne i forbindelse med tekniske udviklinger, der anses for nyttige. Alle dimensioner, farver og egenskaber kan ændres i henhold til de tekniske krav og de anvendte materialer. Dette dokument, inklusive det visuelle materiale, er ikke kontraktligt. August 2024.

I denne katalogen presenteres WIKING’s sortiment. Som en del av virksomhetens policy om løpende å gjennomnføre produktforbedrigner, forbeholder HWAM A/S seg til enhver tid retten til å gjennomføre produktendringer, i forbindelse med tekniske utviklinger som anses som nyttige. Alle dimensjoner, farger og egenskaper kan endres i henhold til de tekniske kravene og materialene som brukes. Dette dokumentet, inklusive det visuelle materialet, er ikke kontraktsmessig. August 2024.

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
