HWAM är en dansk leverantör av handtillverkade braskaminer och kamininsatser av högsta kvalitet. Som ett bärande element i företaget utvecklar och tillverkar vi funktionella designlösningar på vår moderna fabrik i Hørning i hjärtat av Danmark.
Vi på HWAM fokuserar på ekonomisk och klimatvänlig förbränning som gynnar både dig och naturen – nu och i framtiden. En braskamin från HWAM är enkel att använda och ger dig värme med rent samvete.
OM HWAM
6 HWAM® Autopilot™
8 HWAM® SmartControl™
10 FAQ innan du väljer braskamin
12 Stenbeklädnad & värmelagring
14 Designa din egen HWAM braskamin
16 Design och hantverk
INSPIRATION
19 Låt dig inspireras...
20 HWAM 2600
22 HWAM 3100
24 HWAM 3500
26 HWAM 3600
28 HWAM 3700
30 HWAM 4500
32 HWAM 4600
34 HWAM 5500
36 HWAM 5600
38 HWAM I 40/55
40 HWAM I 40/56
42 HWAM Classic 4

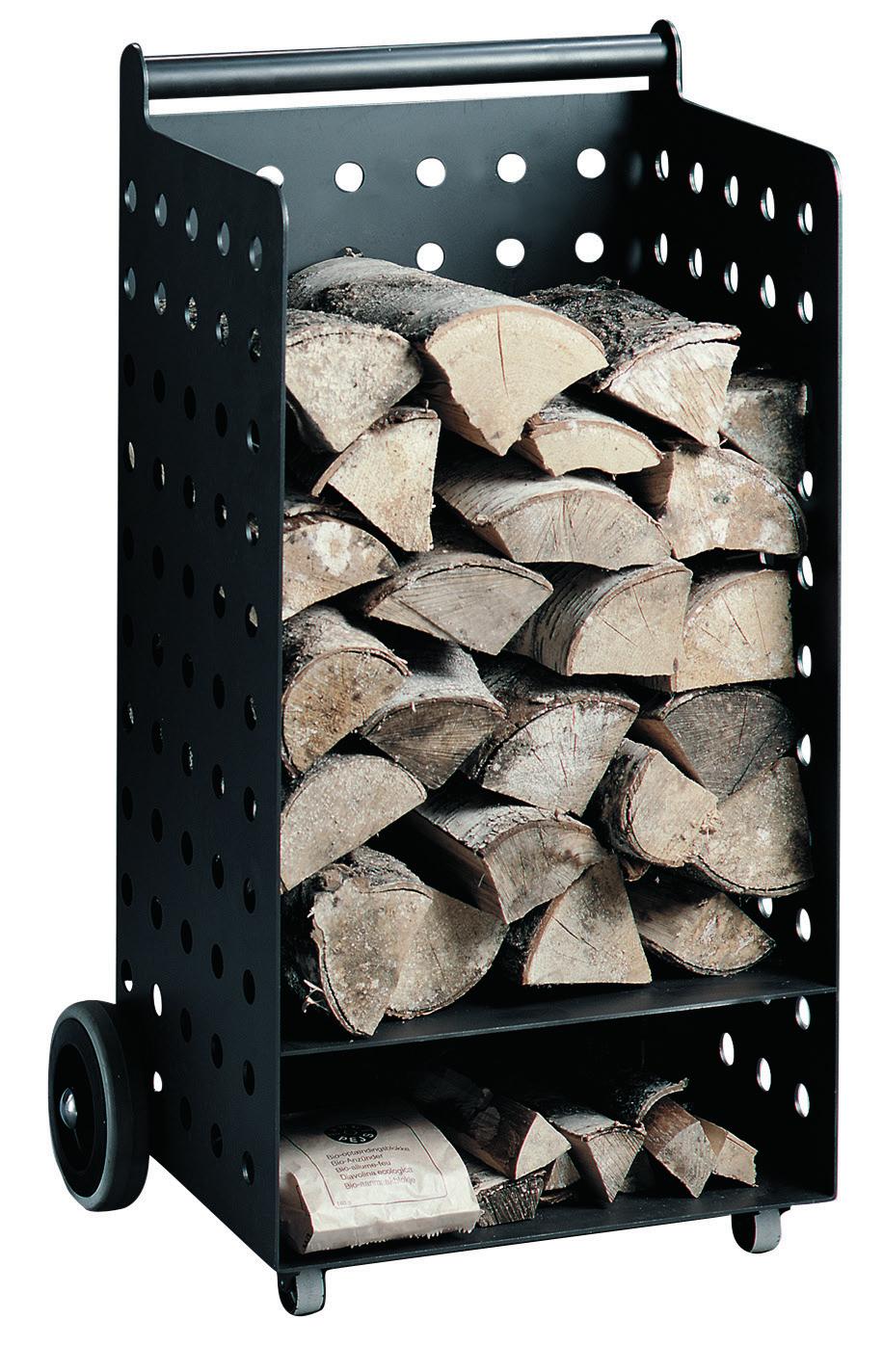

44 HWAM Tillbehör
46 Sortimentsöversikt
TEKNISKA SPECIFIKATIONER
50 Val och placering av braskamin
52 HWAM 2600
54 HWAM 3100
56 HWAM 3500
58 HWAM 3600
62 HWAM 3700
64 HWAM 4500
68 HWAM 4600
70 HWAM 5500
72 HWAM 5600
74 HWAM I 40/55
76 HWAM I 40/56

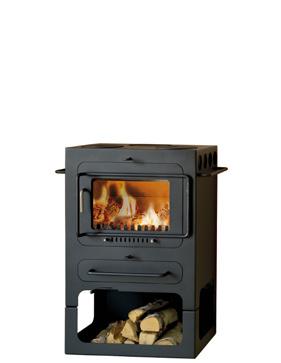

78 HWAM Classic 4
80 Testresultat
82 Godkännanden & registreringar
När du vill köpa en braskamin från HWAM kan du välja mellan 12 olika kaminserier med höjd från 70 till 162,5 cm.
Välj till exempel en vägghängd, fristående eller moduluppbyggd modell. Välj en modell med eller utan sidoglas. Skapa ett unikt utseende med stenbeklädnad.
Valmöjligheterna är många oavsett vilken stil du vill ha. Du kan med andra ord förverkliga dina kamindrömmar.
Vilken serie passar din personlighet bäst?
Ta en titt och låt dig inspireras…
Mer än 50 år med kvalitet, design & produktion i Danmark.
En braskamin från HWAM bär på en liten hemlighet. En hemlighet som har mer än 40 år på nacken. Hemligheten är en värmekänslig fjäder i braskaminens innersta – HWAM® Autopilot™.
När du har tänt braskaminen hjälper HWAM® Autopilot™ dig genom att reglera luften helt automatiskt. I takt med att värmen stiger och sjunker i brännkammaren jobbar den värmekänsliga fjädern och öppnar eller stänger de tre mekaniska luftspjällen utifrån den aktuella temperaturen i brännkammaren. På så vis garanteras du mycket bra och miljövänlig förbränning och du behöver varken komma ihåg eller lägga tid på att reglera luften. Du ställer bara in regleringen så att du får den värme som passar just dig. Enkelt, bekvämt och ekonomiskt.
HWAM® Autopilot™ är standard i alla HWAM braskaminer och är inkluderat i priset.
Lär dig mer om HWAM® Autopilot™ i denna video:
HWAM® SmartControl™ styr den viktiga lufttillförseln i braskaminen och du behöver inte göra annat än tända brasan och lägga in mer ved. HWAM® SmartControl™ sköter resten åt dig. När det är dags att lägga på mer ved signalerar systemet.
En syresensor och en temperatursensor mäter syrenivån respektive temperaturen i rökutgången. Båda skickar signaler till airboxen som styr luftspjällen. En rumsgivare mäter temperaturen i rummet och ser till att det är en behaglig värme.
Se mer om HWAM® SmartControl™ i den här videon:
Syresensor
Temperatursensor
Rumsgivare
Vi har alla olika smak och stil, så därför låter vi dig vara experten, men innan du skaffar en braskamin finns det några saker som du bör fundera över.
Varför vill du ha en braskamin?
För att du bor i ett kallt hus? För att du vill spara pengar på uppvärmningen eller för att det är mysigt?
Hur många m2 ska värmas upp?
Det är viktigt att värmen som braskaminen avger räcker till antalet m2 som ska värmas upp. En tumregel är att det behövs ungefär 1 kW för att värma upp 20 m2, förutsatt att huset är någorlunda välisolerat.
Hur enkelt ska det vara?
Det är skillnad på hur enkelt det är att använda en braskamin. Samtliga HWAM braskaminer är som standard försedda med HWAM® Autopilot™ som reglerar lufttillförseln automatiskt, vilket garanterar bra förbränning. vill du, att det ska vara så lätt som möjligt, är det en god idé att välja en modell med inbyggd HWAM® SmartControl™.
Det enda du behöver göra då är att tända brasan som vanligt, ställa in temperaturen via en app i smarttelefonen och sedan njuta av värmen och de dansande lågorna. När det är dags att fylla på ved får du ett meddelande via appen.
Krav på placering Är ditt hus konstruerat på ett sätt som gör att braskaminen inte går att installera där du vill? Är det något speciellt du bör tänka när det gäller brännbara material?
Krav på nytt hus
Om du bor i ett nybyggt hus behöver du kanske installera ett friskluftssystem i braskaminen eftersom nybyggda hus är väldigt täta och luften som cirkulerar i huset ofta återanvänds i ventilationssystemet. Då finns det inte tillräckligt mycket luft i huset för upptändning och förbränning.
Krav på skorsten & rökrör
Skorstenen skall ha en sådan höjd att dragförhållandena är bra och röken inte stör. Vanligtvis får man bra drag om skorstenen befinner sig 4 m ovanför braskaminen och minst 1 m ovanför taknocken. Om skorstenen placeras vid en av husets sidor bör skorstenens topp alltid befinna sig högre upp än taknocken eller takets högsta punkt. Följ ev. nationella och lokala föreskrifter för placering av skorstenar på hus med halmtak. Braskaminen behöver ett drag på minst 12 Pa. Skorstenen skall ha en öppning, minst motsvarande Ø125 mm / Ø150 mm. Skorstenen bör dock alltid minst motsvara braskaminens anslutningsstos. Skorstenen skall vara försedd med en lättillgänglig rengöringslucka. Rökröret och skorstenen ska alltid vara avsedda för användning på braskaminer. Be din HWAM återförsäljare om närmare information.
Krav på golv eller vägg
Du bör kontrollera att golvet som braskaminen ska stå på har tillräckligt hög bärförmåga eller att väggen som ska bära den vägghängda eller inbyggda braskaminen eller spisinsatsen är tillräckligt stark. Det är en god idé att fråga en fackman. Om braskaminen ska placeras på ett brännbart golv ska det skyddas mot glöd och gnistor som kan falla ut på golvet. Du kan läsa mer om avstånd till brännbart material på på sidorna 52-79.
Fråga en expert
När du har tänkt igenom en del av ovanstående är du förhoppningsvis bättre rustad att fatta ett beslut. Om du fortfarande är osäker kan du alltid besöka din lokala HWAM återförsäljare och få en pratstund om vad som är rätt för dig.
När du väljer en braskamin med naturstensbeklädnad får du en braskamin som är ensam i sitt slag eftersom varje enskild sten har ett unikt utseende. Förutom att du får en helt unik braskamin får du även andra märkbara fördelar.
Lagring av värme är ett fenomen vi känner igen från masugnarna där värmen lagras i teglet som omger brännkammaren. Vid värmelagring i en braskamin kombineras braskaminens förmåga att snabbt sprida den sköna konvektionsvärmen med masugnens förmåga att lagra värme.
Vissa HWAM modeller är försedda med ett värmemagasin som kan fyllas med värmelagringsstenar som har en speciell förmåga att lagra braskaminens värme och långsamt avge den ut i rummet. Det betyder att du kan njuta av värmen länge efter att brasan har slocknat.
Vill du ha en braskamin som lagrar värmen kan du välja en av följande HWAM modeller med naturstensbeklädnad: 3520, 3640, 3660, 4540, 4560, 4640 og 4660.
Om du vill ha en braskamin med värmemagasin kan du välja mellan följande HWAM modeller: 3130, 3520, 3650, 3660, 3760, 4550, 4560, 4660, 5560, 5580, 5650 og 5670.
Nedan illustreras värmelagringen i en braskamin med respektive utan värmelagringsstenar.
Värmelagringseffekt
Braskamin utan värmelagringsstenar
Braskamin med värmelagringsstenar
Timer
När braskaminen har värmelagringsstenar får du en mer kontinuerlig värme i rummet med samma mängd ved.

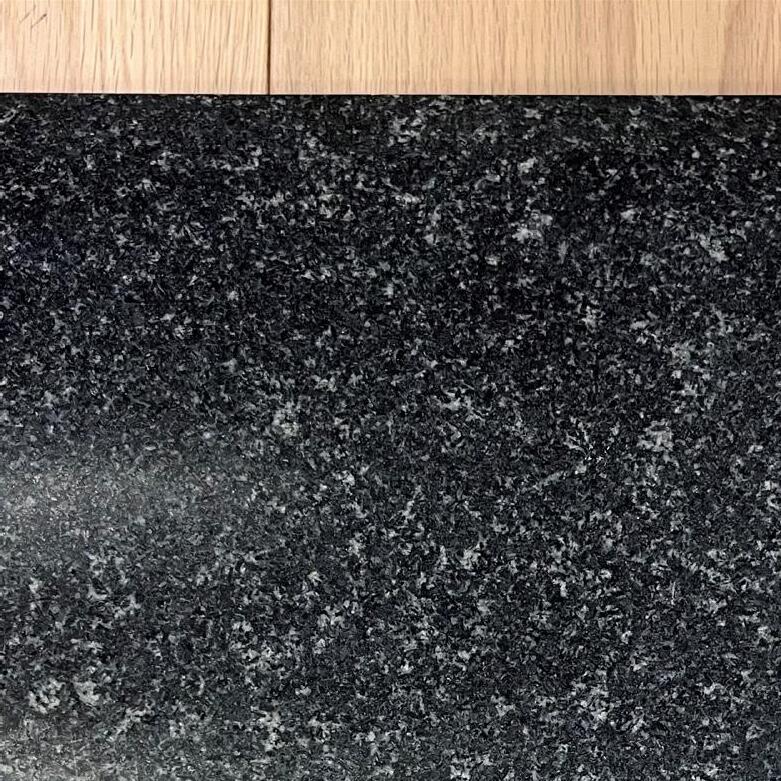

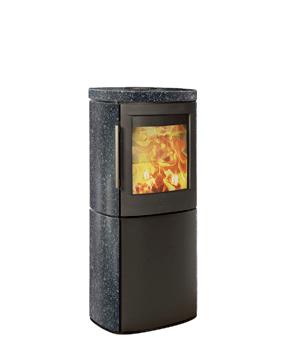

Dark Galaxy - NYHET!
Dark Galaxy är en typ av granit som är ganska hård och tät och därför lätt att arbeta med - utan tvekan en av de vackraste naturstenarna på marknaden. Dark Galaxy färgen är ganska enhetlig, så hela ytan ser jämn ut. En svart sten med vita fläckar som påminner om en natthimmel.

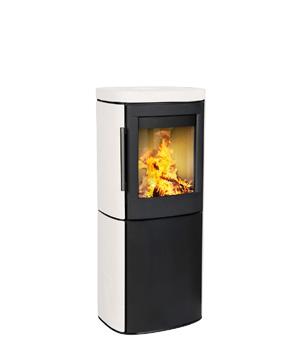

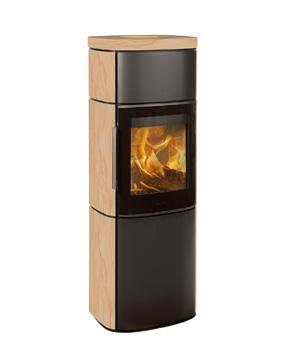

Moca Cream - NYHET!
Kalksten bildades genom påverkan och sammansmältning av stenar, snäckor, koraller och andra organismer under havsbotten för hundratals miljoner år sedan och efter långvariga kollisioner med jordskorpan och extrusionsavlagringar. Huvudfärgen är vit med linjer och fläckar av kalcit, fossiler eller skalstrukturer.

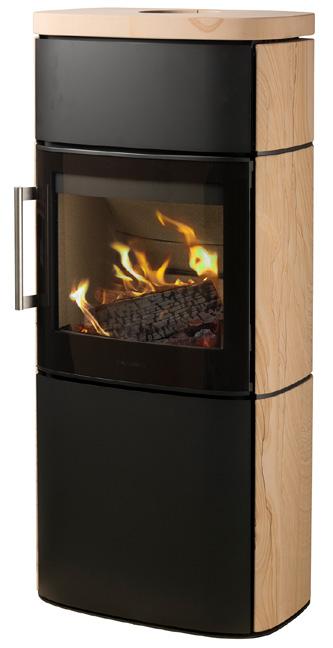

Sandsten är ursprungligen avsatt sand som senare komprimerats och härdats. Sanden avsattes ursprungligen på havsbottnen eller flodbädden för miljontals år sedan och komprimerades senare under stort tryck. Det är sanden som ger sandstenen dess färg och färgspelet i de bruna limonitavlagringarna är det som gör denna natursten så vacker.

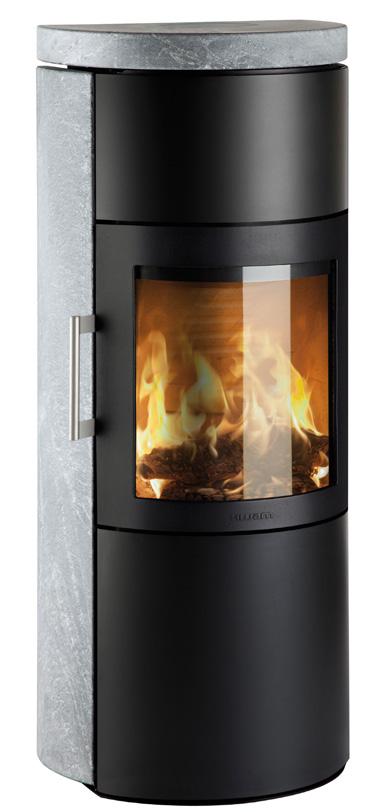

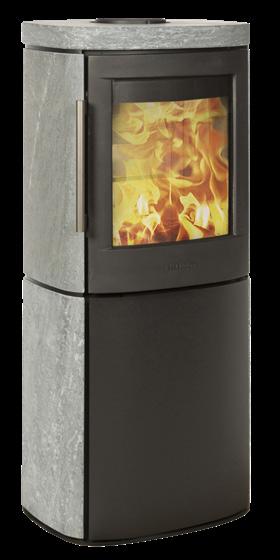

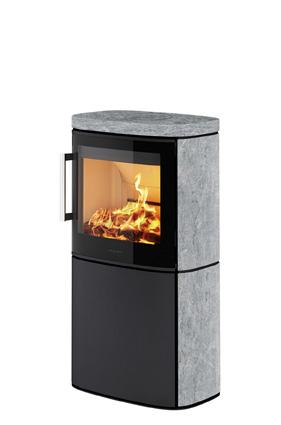

Täljsten
Täljsten är en metamorf bergart som huvudsakligen består av talk, vilket gör den mycket mjuk. Namnet täljsten kommer från dess ”tvåliga” känsla och mjukhet. Färgen varierar från grågrönt till grått och varje sten är unik.
Täljsten är brandsäker och därför idealisk för beklädnad av braskaminer.
HWAM 3760m, Style handtag, rostfritt
Höjd
70 cm - 162,5 cm.
Rökutgång
Topp eller bak.
Typ
Golvmodell, vägghängd, på sockel eller piedestal, kamininsatser, hörninsats eller moduluppbyggd.
Lucka
De flesta modeller kommer med två typer av lucka, en klassisk gjutjärnslucka (c) eller en modern glaslucka (m). Serierna 5500, 5600, I 40/55 och I 40/56 finns dessutom med höger- eller vänsterhängd lucka.

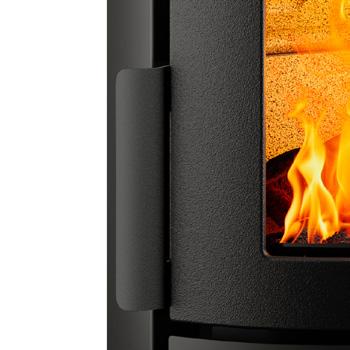

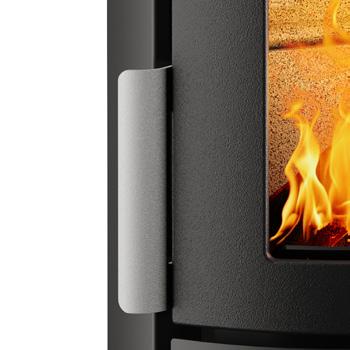

Handtag
Alla HWAM-modeller finns med standardhandtag. Serierna 3100, 3500 och 3700 finns även med Style handtag. Serierna 5500, 5600, I 40/55 och I 40/56 finns med diskret handtag.
Standard handtag

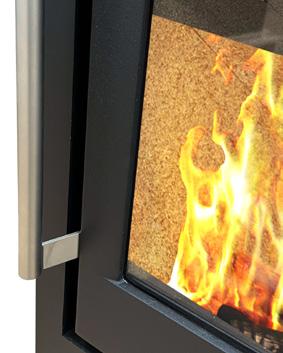

Style handtag, rostfritt stål
Style handtag, svart

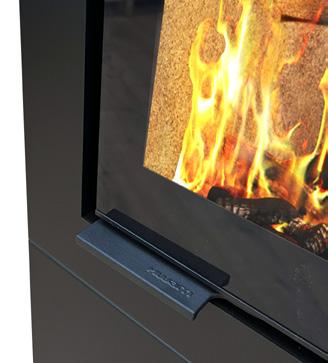

Diskret handtag
Färger
De flesta modeller finns i svart och grått.
Serierna 5500, 5600, I 40/55 och I 40/56 finns dock endast i svart.
När du har bestämt dig för vilken modell som tillgodoser dina behov bäst är det dags att välja det utseende som är rätt för dig. Det finns många möjligheter att skräddarsy braskaminen så att den passar din stil och ditt hem perfekt. Föredrar du den klassiska looken? Den rustika? Eller den moderna?
Du kan se alla våra modeller i sortimentsöversikten på sidan 46. Kolla in alla möjligheterna och få inspiration att skapa din helt egna HWAM-braskamin.
Naturstenbeklädnad
En braskamin med nauturstenbeklädnad har två funktioner. Rent visuellt skapar stenarna ett helt unikt utseende eftersom den ena stenen inte är den andra lik. Rent funktionellt förlänger stenarna värmeavgivningen genom värmelagring.
Funktion
Samtliga braskaminer från HWAM är som standard försedda med HWAM® Autopilot™ som hjälper dig att få bra förbränning. I takt med att temperaturen stiger och faller i brännkammaren vecklas en bimetallfjäder ut respektive dras ihop, vilket reglerar lufttillförseln. När brasan håller på att slockna öppnas spjället automatiskt och då kan du antingen lägga på mer ved eller låta den slockna.
Vill du gärna att det ska vara så lätt som möjligt är det en god idé att välja en modell med inbyggd HWAM® SmartControl™. HWAM® SmartControl™ är elektronisk styrning av luften som säkerställer optimal förbränning. Det enda du behöver göra är att tända braskaminen som vanligt, ställa in temperaturen via en app i smarttelefonen och sedan njuta av värmen och de dansande lågorna. När det är dags att fylla på ved får du ett meddelande via appen.

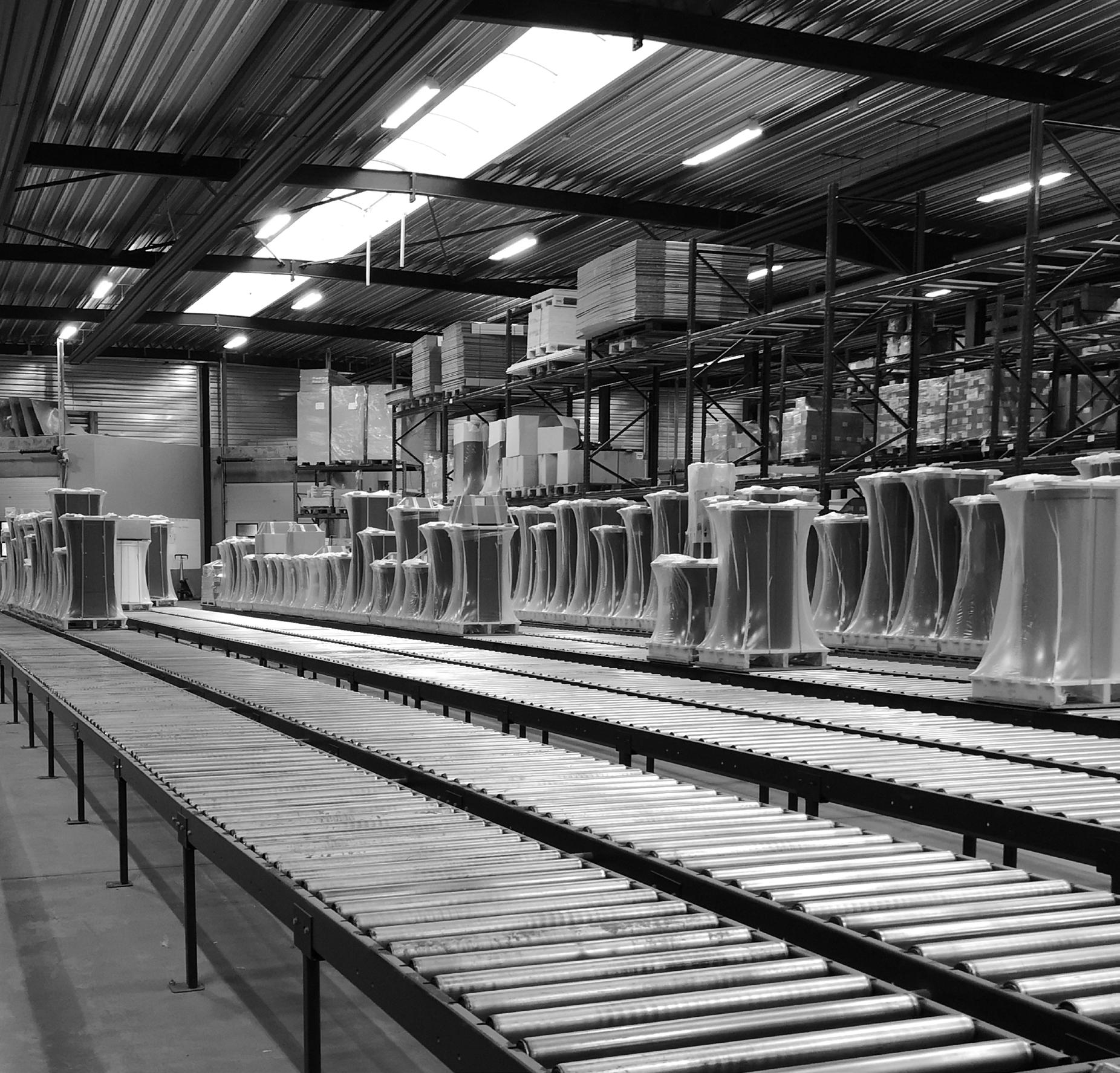

Vi anser att innovation och utveckling går hand i hand med tillverkning. Om man väljer att plocka bort tillverkningen ur ekvationen förlorar man det praktiska kunnandet som gör det möjligt att omsätta designidéer till konkreta braskaminer som uppfyller såväl estetiska som funktionella behov och krav.
Därför tillverkas alla våra braskaminer och kamininsatser på vår fabrik i Hørning i Danmark och sådan har det varit i mer än 50 år. Processen inleds hos de skickliga desig nerna som vi har samarbetat med i många år. När deras idéer och visioner har manifesterat sig i skisser inleder de en dialog med våra konstruktörer och säljledningen för att utveckla en braskamin eller kamininsats som tillgo doser våra kunders behov och önskemål.
Efter att braskaminen har godkänts vad gäller förbränning och säkerhet sätts den i produktion. Varje enskild HWAM braskamin tillverkas på beställning på våra moderna fabrik och processerna utförs och övervakas av våra skickliga medarbetare. Det ger ett stabilt arbetsflöde och bättre kontroll över produktionen och därmed även en färdig braskamin av högsta kvalitet.
På de kommande sidorna introducerar vi dig för de 12 olika HWAM-serierna och ger dig inspiration hur du hittar den helt rätta modellen för dig.
Har du behov för en stor eller liten modell? Ska den vara vägghängd eller stå på golvet?
Föredrar du en klassisk braskamin eller önskar du en modell med en modernare look?
Möjligheterna är många och valet är ditt.
Du hittar en sortimentsöversikt på sidan 46. Tekniska specifikationer hittar du på sidan 50.
HWAM® Autopilot™ alltid inkluderat som standard
Specifikationer
Brännkammarens
Energieffektivitetsklass
För mer information om HWAM 2600-Serien, se sidan 52
Design: Sørig & Jacobsen

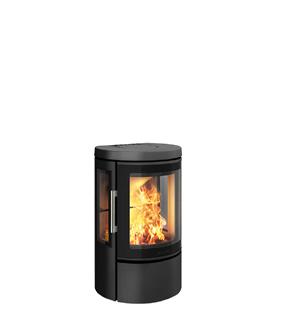

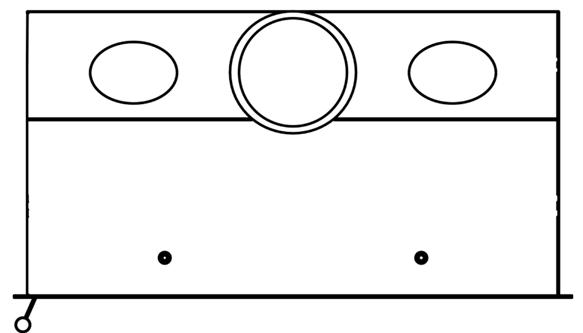

HWAM 2600 top view

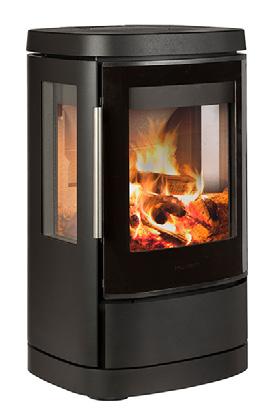

HWAM 2610m
sidoglas
H 700 mm
B 430 mm
D 377 mm
HWAM 2620c
sockel
H 730 mm
B 430 mm
D 377 mm
HWAM 2610c
sidoglas & piedestal
H 1000 mm
B 430 mm
D 377 mm
HWAM 2630c
sidoglas
H 1000 mm
B 430 mm
D 377 mm
HWAM 2630m
sidoglas, grå
H 1000 mm
B 430 mm
D 377 mm
HWAM 2640m
H 1000 mm
B 430 mm
D 377 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™ *
*Gäller inte 3110.
Specifikationer
Rökgång
Brännkammarens
Energieffektivitetsklass
Design: Anders C. Fasterholdt
3100 top view
Handtag

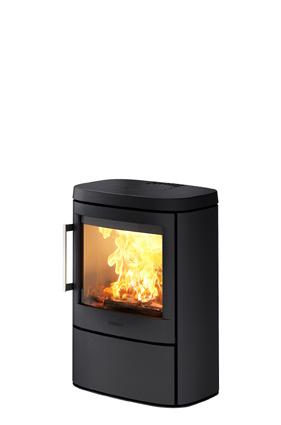

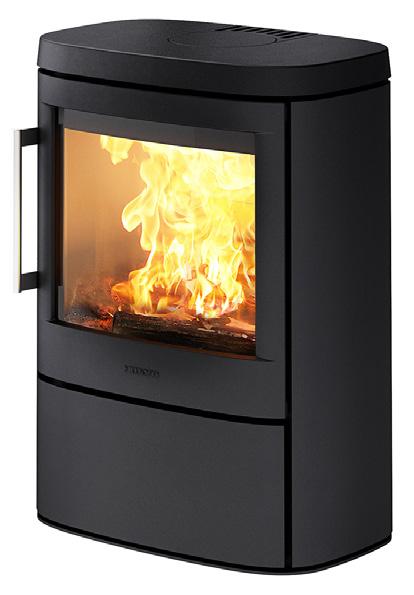

HWAM 3110c
Style handtag,
rostfritt stål
H 755 mm
B 475 mm
D 408 mm
HWAM 3110c
sockel
H 835 mm
B 475 mm
D 408 mm
HWAM 3110m
piedestal
H 1055 mm
B 475 mm
D 408 mm

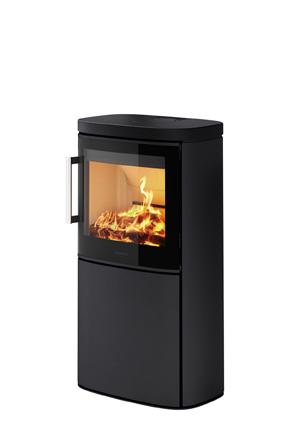

HWAM 3120m
H 1004 mm
B 475 mm D 408 mm
HWAM 3120c
H 1004 mm
B 475 mm D 408 mm
HWAM 3130m
H 1259 mm B 475 mm D 408 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
Specifikationer
Rökgång
Brännkammarens bredd
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 3500 top view
Naturstensbeklädnader
Handtag
B 540 mm D 375 mm
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
Specifikationer
Brännkammarens
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 3600 top view

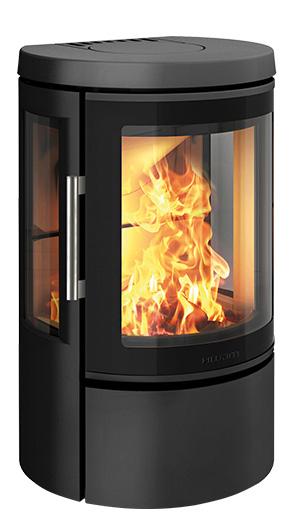

HWAM 3650c
sidoglas
H 1508 mm
B 556 mm
D 442 mm
Naturstensbeklädnader
HWAM 3650m
sidoglas
H 1508 mm
B 556 mm
D 442 mm
HWAM 3630c
sidoglas
H 1146 mm
B 556 mm
D 442 mm
HWAM 3660c
H 1508 mm
B 556 mm
D 442 mm
HWAM 3640m
H 1146 mm
B 556 mm
D 442 mm
HWAM 3660m
H 1508 mm
B 556 mm
D 442 mm
HWAM 3640c

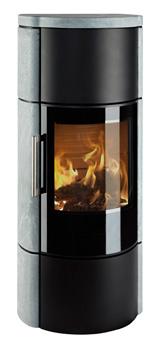

täljsten
H 1148 mm
B 600 mm
D 442 mm
HWAM 3660m
täljsten
H 1508 mm
B 600 mm
D 442 mm
Välj mellan 3 olika typer av handtag
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
Specifikationer
Rökgång
Brännkammarens
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 3700 top view

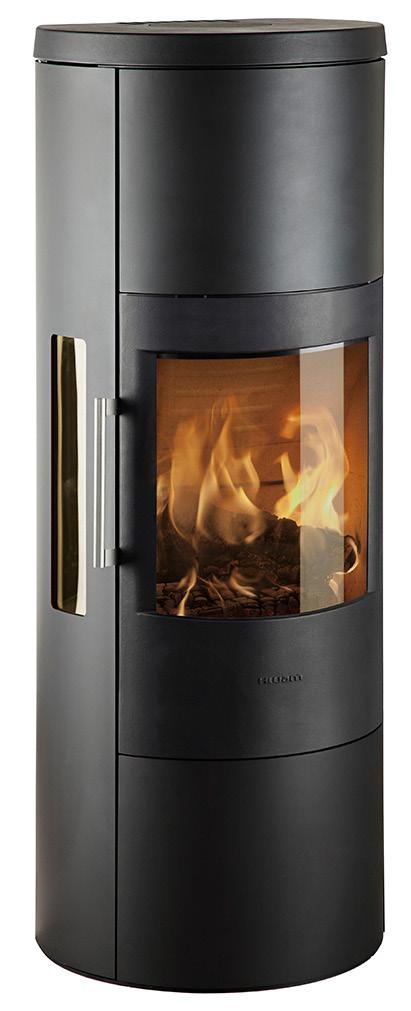

Rökutgång, topp Rökutgång, bak
H 1025 mm
B 499 mm
D 375 mm
Style handtag, rostfritt stål
H 1025 mm
B 499 mm
D 375 mm
H 1254 mm
B 499 mm
D 375 mm
H 1254 mm
B 499 mm
D 375 mm
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™*
* Gäller inte HWAM 4510/4520 på låg sockel.
Specifikationer
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 4500 top view

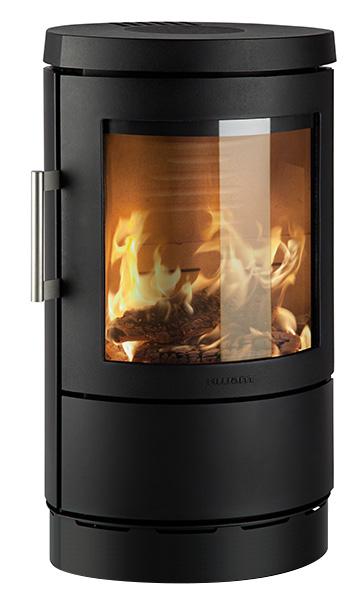

HWAM 4520c
H 755 mm
B 500 mm
D 406 mm
HWAM 4530m
sidoglas
H 1143 mm
B 500 mm
D 406 mm
HWAM 4540c H 1143 mm
B 500 mm
D 406 mm
Naturstensbeklädnader
HWAM 4540c täljsten H 1143 mm
B 500 mm
D 406 mm
HWAM 4510c sidoglas och
mini sockel H 810 mm
B 500 mm
D 406 mm
HWAM 4550m sidoglas, grå
H 1388 mm
B 500 mm
D 406 mm
HWAM 4510c
sidoglas och
låg sockel
H 930 mm
B 500 mm
D 406 mm
HWAM 4520m
hög sockel
H 1040 mm
B 500 mm
D 406 mm
HWAM 4560c
H 1388 mm
B 500 mm D 406 mm
HWAM 4560m Tobacco H 1388 mm
B 500 mm D 406 mm
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™*
Specifikationer
Energieffektivitetsklass
Design: Sørig & Jacobsen
HWAM 4600 top view
848 mm
630 mm
406 mm
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™

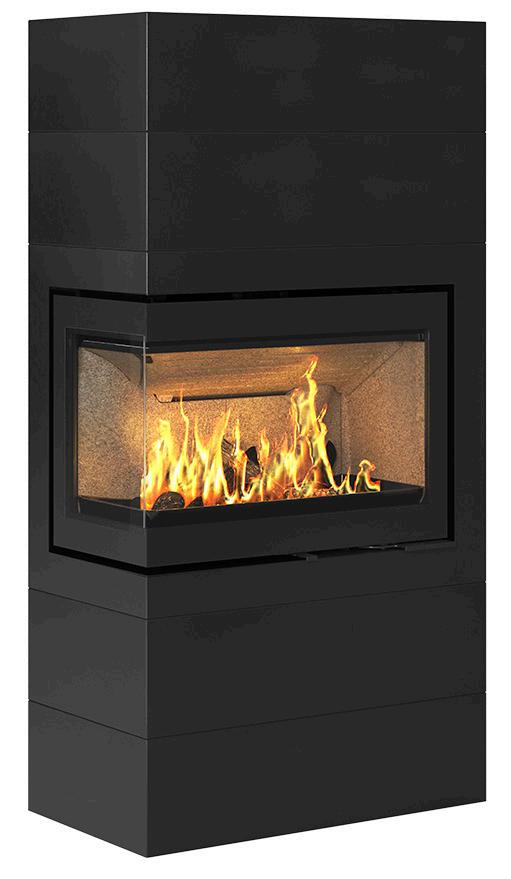

HWAM 5580c - högerhängd lucka, diskret handtag
Specifikationer
Nominell effekt 6,4 kW 6,0 kW
Verkningsgrad 80% 83%
Rökgång Ø150 mm Ø150 mm
Brännkammarens bredd 443-627 mm 443-627 mm
Energieffektivitetsklass
För mer information om HWAM 5500-Serien, se sidan 70
Design: Sørig & Jacobsen
HWAM 5500 top view
Handtag
HWAM 5560m
vänsterhängd lucka & diskret handtag
H 1400 mm
B 815 mm
D 452 mm
Träfronter
Standard handtag Diskret handtag Smal
HWAM 5580c högerhängd lucka & standard handtag
H 1625 mm
B 815 mm
D 452 mm
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard
Specifikationer
Rökgång Ø150 mm
Brännkammarens bredd 663 mm
Energieffektivitetsklass
För mer information om HWAM 5600-Serien, se sidan 72
Design: Sørig & Jacobsen
HWAM 5610m
vänsterhängd lucka
H 950 mm
B 815 mm D 452 mm
HWAM 5600 top view Smal
HWAM 5630c
vänsterhängd lucka H
HWAM 5650m
lucka
HWAM 5670c
vänsterhängd lucka H 1625 mm B 815 mm
452 mm
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard.
Tillval av HWAM® SmartControl™
I 40/55c Högerhängd lucka, diskret handtag
Specifikationer
Nominell effekt 6,4 kW 6,0 kW
Verkningsgrad
Rökgång Ø150 mm Ø150 mm
Brännkammarens bredd 443-627 mm 443-627 mm
Energieffektivitetsklass
För mer information om HWAM I 40/55-Serien, se sidan 74
Design: Sørig & Jacobsen
HWAM I 40/55 top view
Standardram 20 mm
Standardmått. Den här ramen
är standard om man inte väl -
jer en ram med specialmått.

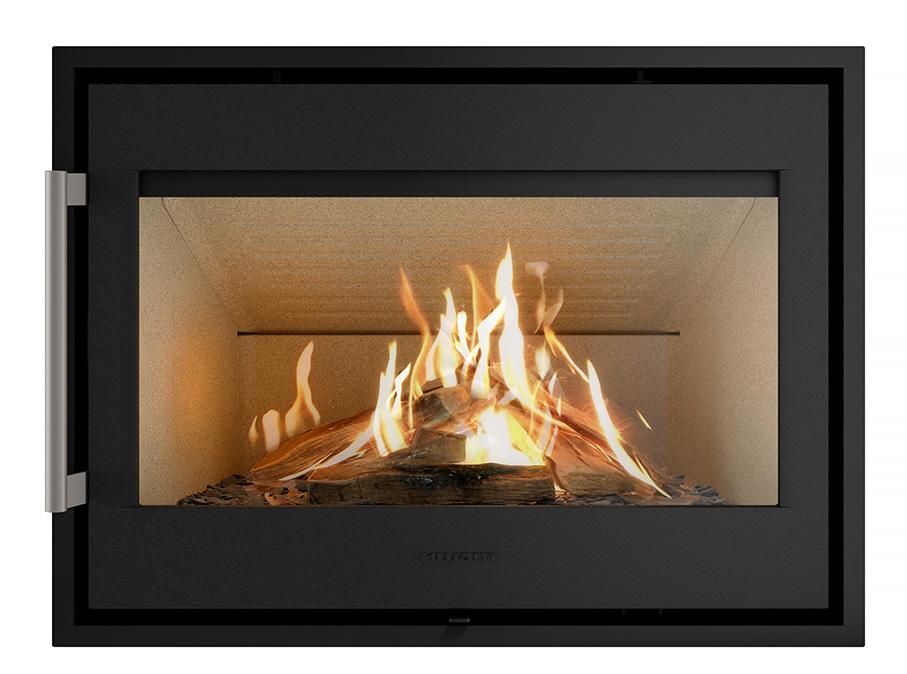

HWAM I 40/55c
högerhängd lucka, diskret handtag standardram
H 569 mm
B 770 mm
D 396 mm
Handtag
Standard handtag Diskret handtag
HWAM I 40/55m
högerhängd lucka, standard handtag standardram
H 569 mm
B 770 mm
D 396 mm
Till inbyggnadsdjup 350 mm
Standardmått. Med den här ramen får man ett inbyggnadsdjup på 350 mm.
Höger- eller vänsterhängd lucka
HWAM® Autopilot™ alltid inkluderat som standard
I 40/56m - vänsterhängd lucka
Specifikationer
Rökgång Ø150 mm
Brännkammarens bredd 663 mm
Energieffektivitetsklass
För mer information om HWAM I 40/56-Serien, se sidan 76
Design: Sørig & Jacobsen
HWAM I 40/56 top view
HWAM I 40/56c
högerhängd lucka
H 569 mm
B 770 mm
D 396 mm
HWAM I 40/56m
vänsterhängd lucka
H 569 mm
B 770 mm
D 396 mm
Bakugn: Nåbar temperatur upp till 240 °C
HWAM® Autopilot™ alltid inkluderat som standard
Specifikationer
Energieffektivitetsklass
Design: Anders C. Fasterholdt
HWAM Classic 4 top view

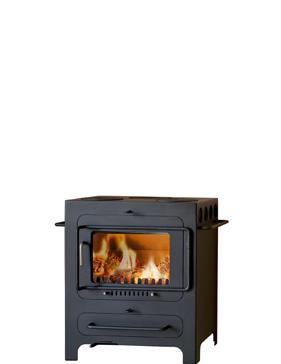

2 kokplattor
H 721 mm
B 600 mm
D 400 mm
2 kokplattor & vedfack
H 941 mm
B 600 mm
D 400 mm

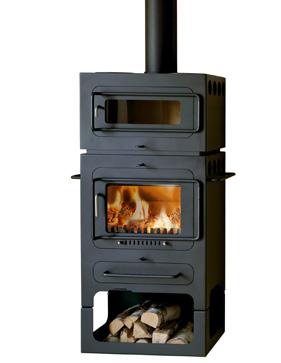

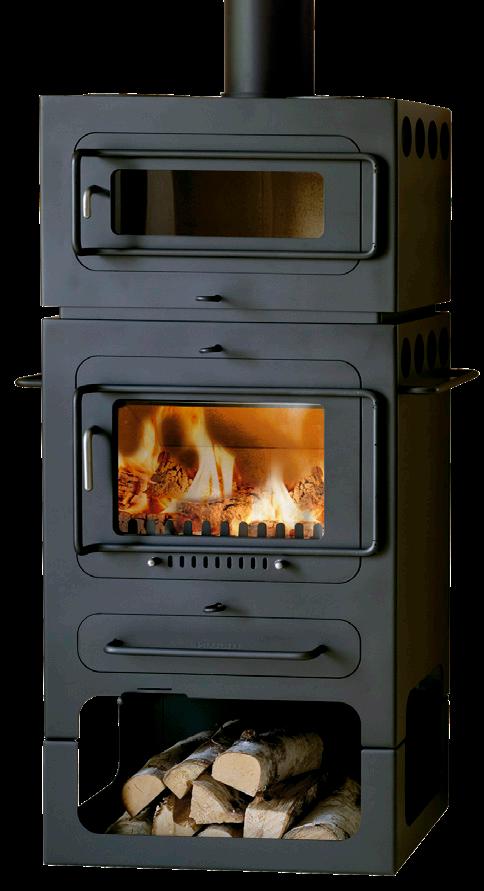

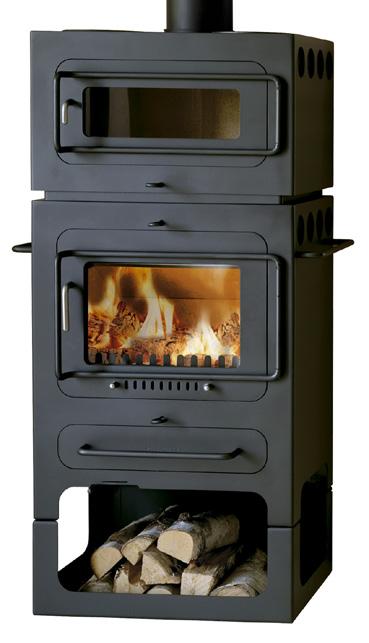

HWAM Classic 4 väljs antingen med kokplattor eller med bakugn.

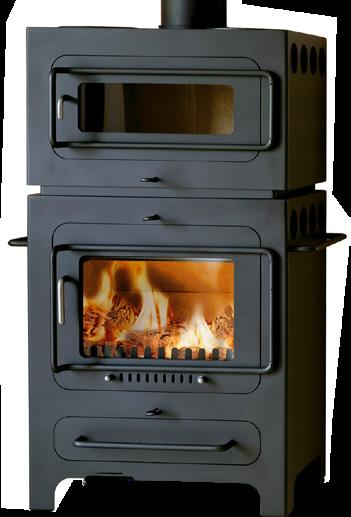

bakugn
H 1099 mm
B 600 mm
D 400 mm
bakugn & vedfack
H 1319 mm
B 600 mm
D 400 mm
Fullända din braskamin från HWAM med tillbehör. En snygg golvskiva som passar perfekt till modellen eller praktisk och skulptural vedförvaring? Utnyttja värmen längre med värmelagringsstenar och ta in frisk luft utifrån för bättre förbränning och bättre inomhusklimat.
Vedvagn
En vedvagn från HWAM är en praktisk och robust hjälpreda när du ska hämta ved till braskaminen. De stora hjulen och det kraftiga handtaget gör vedvagnen lättkörd även när den är fullastad med ved. Designen är elegant och matchar alla våra braskaminer.
Vedkorg
En klassisk och robust vedkorg som pryder sin plats bredvid braskaminen.
Vägghängd vedförvaring
Om du vill ha fri golvyta kan du förvara veden i våra snygga, runda vedställ. Välj mellan olika storlekar.

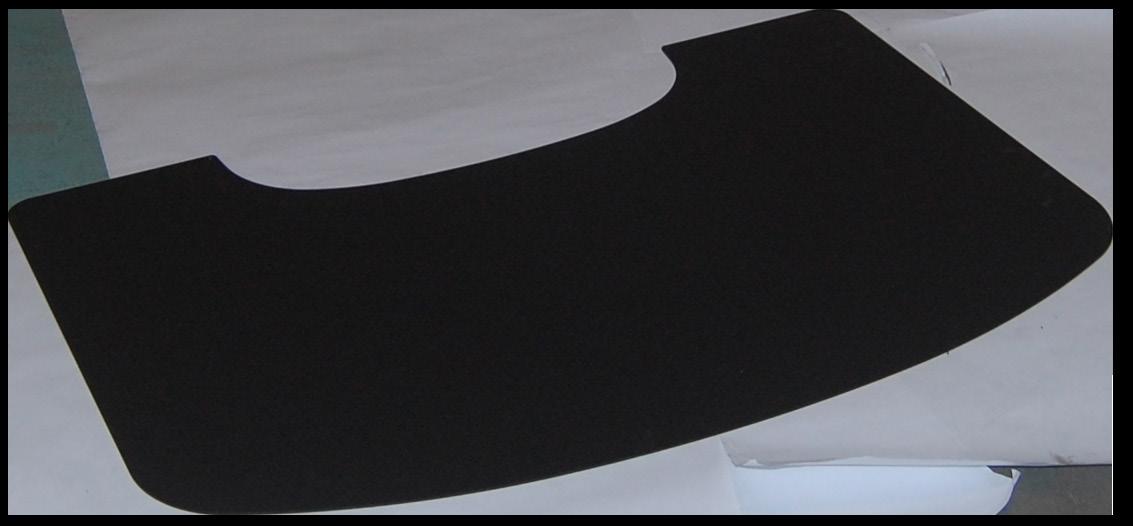

Golvskivor
Till de flesta braskaminsmodeller från HWAM kan du köpa en skräddarsydd golvskiva som passar helt perfekt. Vi har tagit fram golvskivor i stål och glas vars form har anpassats efter braskaminen. Golvskivorna är lätta att ta bort vid städning och de passar dessutom in i alla inredningsstilar.
Värmelagringsstenar
Vissa HWAM-modeller är försedda med värmemagasin som kan fyllas med värmelagringsstenar. Stenarna har en speciell förmåga att lagra braskaminens värme och långsamt avge den ut i rummet. Det betyder att du kan njuta av värmen länge efter att brasan har slocknat. Se vilka modeller det gäller i sortimentsöversikten på sidan 46.
SmartBackup
Batterilösningen, SmartBackup, köps separat och är enkel att installera på HWAM® SmartControl™ systemet. Vi har utveklat det för att kunna erbjuda dig optimal säkerhet när du använder våra tekniska system. det ska nämligen vara så enkelt och säkert som det över huvud taget är möjligt för dig att utnyttja fördelarna med teknologisk styring av förbränningen i din HWAM kamin. Batteriet innebär att du inte är beroende av strömförsörjningen vid ett eventuellt strömavbrott.
Vägghängd vedförvaring
Välj mellan grå och svart. Ø422 mm. D 270 eller 350 mm Ø600 mm. D 270 eller 350 mm
Friskluftssystem
Många nya eller nyrenoverade hus är så täta att det kan vara svårt för braskaminen att få in tillräckligt mycket luft till förbränningen från rummet. Det kan lösas genom att installera ett friskluftssystem i braskaminen.

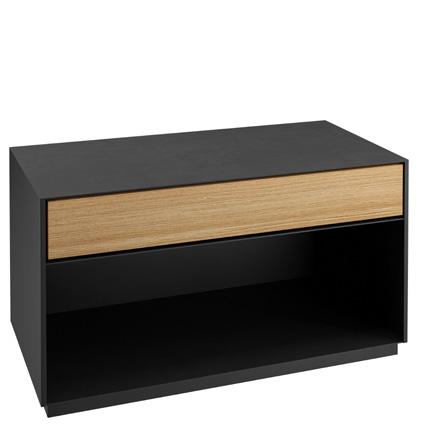

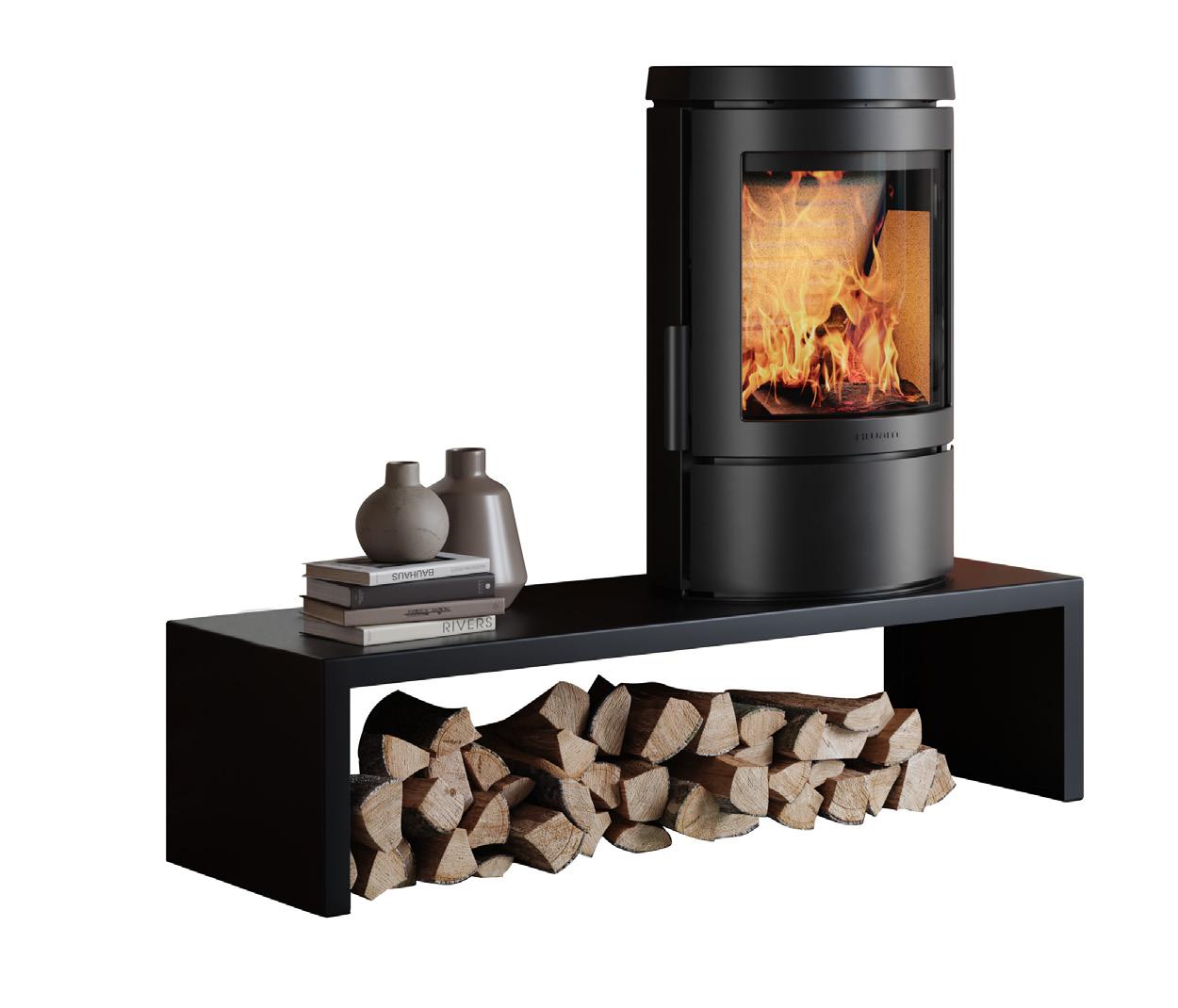

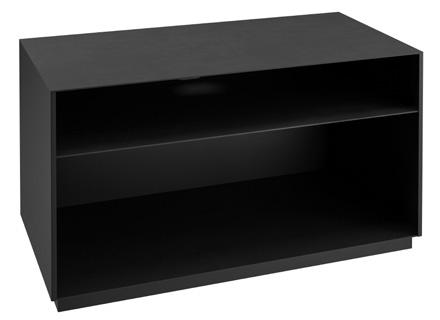

Modulbänk
Vår exklusiva modulbänk är perfekt för dig som vill ha upp braskaminen från golvet. Höjden på 330 mm ger dig riktigt bra insyn till lågorna och underlättar både upptändning och påfyllning av ved förutom att du får praktisk förvaring av ved under bänken. Modulbänken är tillverkad av stål och har en snygg, matt-svart finish.
Följande modeller kan placeras på modulbänken: HWAM 2610/2620, HWAM 3110, HWAM 4510/4520 och HWAM 4620.
Modulbänk
H 330 mm
B 1250 mm
D 450 mm
HWAM Vedvagn
H 875 mm
B 505 mm
D 385 mm
Golvskivor
Välj mellan glas och stål.
Vars form har anpassats efter braskaminen.
HWAM Vedkorg
H 300 x Ø428 mm
B inkl. handtag: 486 mm
Exempel på HWAMs modellvarianter, se alternativ för varje serie i diagrammet på motsatt sida.
Nominell effekt , kWh
HWAM 2600
Verkningsgrad, % Skorstensdrag, Pa
Energieffektivitetsklass Nominell effekt , kWh Verkningsgrad, % Skorstensdrag, Pa Energieffektivitetsklass Svart Grå Sidoglas Classic lucka (c) Modern lucka (m) Högerel. vänsterhängd lucka Valfritt handtag Väggbeslag och/eller väggbeslag till hörn Piedestal och/eller sockel Värmemagasin Naturstenbeklädnad Vedfack och/eller bakugn Rökgång, topp Rökgång, bak Friskluftsanslutning, botten Friskluftsanslutning, bak
Exempel på HWAMs modellvarianter, se alternativ för varje serie i diagrammet på motsatt sida.
Nominell effekt , kWh
HWAM 4600
Verkningsgrad, % Skorstensdrag, Pa
Energieffektivitetsklass
Nominell effekt , kWh Verkningsgrad, % Skorstensdrag, Pa Energieffektivitetsklass Svart Grå Sidoglas Classic lucka (c) Modern lucka (m) Högerel. vänsterhängd lucka Valfritt handtag Väggbeslag och/eller väggbeslag till hörn Piedestal och/eller sockel Värmemagasin Naturstenbeklädnad Vedfack och/eller bakugn Rökgång, topp Rökgång, bak Friskluftsanslutning, botten Friskluftsanslutning, bak
1) HWAM Classic 4 med bakugn måste förses med rökutgång topp.
Välja en braskamin
Valet av din nya braskamin är ett viktigt beslut. Vi erbjuder ett brett utbud av högkvalitativa braskaminer, och våra återförsäljare är redo att guida dig genom processen med att hitta rätt val för ditt hem och dina behov. Besök vår hemsida om du vill ha mer information.
Braskaminens storlek, placering och korrekta anslutning är avgörande för både komfort, funktionalitet och säkerhet. På följande sidor hittar du de tekniska specifikationer som hjälper dig att fatta rätt beslut.
Optimal placering
För att få den bästa upplevelsen av din nya braskamin från HWAM är placeringen viktig. Placera braskaminen på en plats i bostaden där människor samlas och kan njuta av den mysiga atmosfären.
Det är också viktigt för funktionaliteten att hitta en plats där värmen kan cirkulera effektivt och därmed säkerställa en behaglig värmefördelning i ditt hem.
När du planerar att installera en braskamin, är det viktigt att ta hänsyn till säkerhetsavstånd till brännbara material, samt byggnadskonstruktion och skorsten. Du hittar gällande minimiavstånd till brännbara material för våra HWAM-modeller på kommande sidor.
Korrekt anslutning
Korrekt anslutning av din braskamin är avgörande för både funktion, effektivitet och säkerhet. Se till att skorstenen eller rökröret är korrekt installerad, så att du får bästa möjliga förbränning. På samma sätt gäller minsta avstånd till brandfarligt material också för rökrör och skorstensdelar. Undersök reglerna som gäller i ditt lokala område.
Det rekommenderas att man alltid får professionell hjälp med installationen, så att du är säker på att reglerna följs. Om du är osäker, kontakta din lokala HWAM-återförsäljare eller din lokala sotare som kan ge dig råd och vägledning.
Ecodesign compliant
Alla HWAM-modeller uppfyller de strängaste EU-kraven och har testats vid ledande testinstitut i Europa. De är CE-märkta och godkända enligt den europeiska standarden EN 13240/EN 13229.
MÅTT
Vikt – c-lucka / m-lucka, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang,
Rökutgang topp – höjd från golv
Friskluftintag, botten – mått från bakkant
Rökutgang topp – vägghängd rak vägg, från vägg till mitt rökutgang
Rökutgang topp – vägghängd hörn, från vägg till mitt rökutgang
AVSTÅND TILL BRÄNNBART MATERIAL (mm) (isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
6. Uppställing i hörn, 45 o från vägg till beklädnad, min.
6. Uppställing i hörn, 45 o från vägg till mitt rökutgang, min.
/
7. Över brännbart golv, min. 30* / 30* 30* / 30*
* Detta avståndskrav uppfylls om braskaminen monteras på en sockel eller piedestal (tillbehör).
Placering på golv
Brännkammarbredd,
– c-lucka / m-lucka, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang,
Rökutgang topp – vägghängd rak vägg, från vägg till mitt rökutgang
Rökutgang topp – vägghängd hörn, från vägg till mitt rökutgang
BRÄNNBART MATERIAL (mm)
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45 o från vägg till beklädnad, min.
6. Uppställing i hörn, 45 o från vägg till mitt rökutgang, min.
/
/
/
/
7. Över brännbart golv, min. 80* / 80* –
* Detta avståndskrav uppfylls om braskaminen monteras på en sockel eller piedestal (tillbehör).
Placering på golv Vägghängd
/
MÅTT
Höjd, mm.
– c-lucka / m-lucka, kg.
– c-lucka / m-lucka, kg. – täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
ANSLUTNINGSMÅTT (mm)
diameter
AVSTÅND TILL
BRÄNNBART MATERIAL (mm)
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o , från vägg till beklädnad, min.
6. Uppställing i hörn, 45o , från vägg till mitt rökutgang, min.
/ 450
MÅTT
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
ANSLUTNINGSMÅTT (mm)
bak – höjd från
Friskluftintag, bak – höjd från golv
AVSTÅND TILL BRÄNNBART MATERIAL (mm) (isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o från vägg till beklädnad, min.*
6. Uppställing i hörn, 45o från vägg till mitt rökutgang, min.*
/
/
/
/
/
/
/
* Viktigt! Mått gällande hörnplacering är rekommenderade mått. Kontakta sotaren för exakta anvisningar.
Höjd, mm.
mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream –
Vikt – c-lucka / m-lucka, kg.. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
Vikt – värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
topp – höjd från golv
AVSTÅND TILL BRÄNNBART
(mm) (isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o från vägg till beklädnad, min.*
6. Uppställing i hörn, 45o från vägg till mitt rökutgang, min.*
/
/
/
/
/
/
* Viktigt! Mått gällande hörnplacering är rekommenderade mått. Kontakta sotaren för exakta anvisningar.
Höjd, mm.
Bredd, mm.
Djup, mm.
Vikt – c-lucka / m-lucka, kg.
– värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
diameter
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
BRÄNNBART MATERIAL (mm)
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o , från vägg till beklädnad, min.
6. Uppställing i hörn, 45o , från vägg till mitt rökutgang, min.
HWAM 4510
HWAM 4520
HWAM 4510
HWAM 4520
ANSLUTNINGSMÅTT (mm)
HWAM 4510
HWAM 4520 mini sockel
HWAM 4510
HWAM 4520 mini sockel
HWAM 4510
HWAM 4520 låg sockel
Friskluftintag, botten – mått från bakkant
Rökutgang topp – vägghängd rak vägg, från vägg till mitt rökutgang
Rökutgang topp – vägghängd hörn, från vägg till mitt rökutgang
AVSTÅND TILL
BRÄNNBART MATERIAL (mm) (isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o från vägg till beklädnad, min.
6. Uppställing i hörn, 45o från vägg till mitt rökutgang, min.
7. Över brännbart golv, min.
/
/
/
/
/
1) Två varianter av HWAM 4510 och HWAM 4520 finns med SmartControl™: Väggmonterad och på hög sockel.
2) Detta avståndskrav uppfylls om braskaminen monteras på en sockel eller piedestal (tillbehör).
Placering på golv Vägghängd
HWAM 4510
HWAM 4520 hög sockel
HWAM 4510
HWAM 4520 låg sockel
Höjd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream –
Vikt – c-lucka / m-lucka, kg.– Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
ANSLUTNINGSMÅTT (mm)
Friskluftintag, bak – höjd från golv
Friskluftintag, botten –
AVSTÅND TILL
BRÄNNBART MATERIAL (mm)
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o från vägg till beklädnad, min.
6. Uppställing i hörn, 45o från vägg till mitt rökutgang, min.
/
MÅTT
Brännkammarbredd,
Vikt – c-lucka / m-lucka, kg.
Vikt – c-lucka / m-lucka, kg. – täljsten
Vikt – c-lucka / m-lucka, kg. – Moca Cream
Vikt – c-lucka / m-lucka, kg. – Dark Galaxy
Vikt – c-lucka / m-lucka, kg. – Tobacco
– värmelagringsstenar, kg
ANSLUTNINGSMÅTT (mm)
diameter
Friskluftintag, botten –
AVSTÅND TILL
BRÄNNBART MATERIAL (mm)
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o från vägg till beklädnad, min.
6. Uppställing i hörn, 45o från vägg till mitt rökutgang, min.
Diskret handtag
Standard handtag
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
Vikt – värmelagringsstenar, kg
Vikt – ekstra modul, kg. – 12
Vikt – platta för förstärkning av golv, kg. 5 5
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
AVSTÅND
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o från vägg till beklädnad, min.
6. Från golv till brännbart innertak
* Vid installation av ekstra modul höjs avståndskravet med 225 mm
HWAM 5610m
Vänsterhängd lucka
HWAM 5630c
Vänsterhängd lucka
HWAM 5650m
Högerhängd lucka
Vänsterhängd lucka
Vikt – c-lucka / m-lucka, kg.
Vikt – värmelagringsstenar, kg
Vikt – ekstra modul, kg.
Vikt – platta för förstärkning av golv, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från golv
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
AVSTÅND TILL BRÄNNBART
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
3A. Möbleringsavstånd sida, min.
4. Sida, framför braskamin, min.
5. Från golv till brännbart innertak
* Vid installation av ekstra modul höjs avståndskravet med 225
Högerhängd lucka
Vänsterhängd lucka
högerhängd lucka
Rökutgang
Rökutgang topp
HWAM I 40/55m högerhängd lucka
Rökutgang
Rekommenderade inbyggnadsmått (= kassettmått +
Rökutgang topp
MÅTT
Höjd,
Vikt – c-lucka / m-lucka, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från kamininsats botten
Rökutgang bak – höjd från kamininsats botten
Friskluftanslutning, diameter
Friskluftintag bak – höjd från kamininsats botten
Friskluftintag botten – mått från kamininsats framkant
Muröppningens mått, H x B x D
Muröppningens mått för SmartControl Airbox, under insatsens muröppning, centrerat mot bakväggen, H x B x D.
1. Bak, min.
2. Sida, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Över brännbart golv, min.
* Avstånd till obrännbar isolering mot brännbar vägg.
Högerhängd lucka
Viktig!
Installation av en kamininsats kan vara mycket olika från hem till hem.
Hitta tillräcklig information i installationsvägledningen för den givna modellen på www.hwam.se.
Vi rekommenderar at du söker råd och vägledning hos din lokala HWAM återförsäljare eller hos din lokala skorstensfejare.
vänsterhängd lucka
Rökutgång bak – vänsterhängd lucka
Rökutgång topp – vänsterhängd lucka
Rekommenderade inbyggnadsmått (= kassettmått + 5 mm).
Rökutgång bak – högerhängd lucka
Rekommenderade inbyggnadsmått (= kassettmått + 5 mm).
Rökutgång topp – högerhängd lucka
MÅTT
Höjd, mm.
Bredd, mm.
Djup, mm.
Brännkammarbredd, mm.
Vikt – c-lucka / m-lucka, kg.
ANSLUTNINGSMÅTT (mm)
Rökutgang, diameter
Rökutgang topp – höjd från insatsens botten
Rökutgang bak – höjd från insatsens botten
Friskluftanslutning, diameter Ø100
Friskluftintag, bak – höjd från insatsens botten 164
Friskluftintag, botten – mått från insatsens framkant
Muröppningens mått, H x B x D
(mm)
1. Bak, min.
2. Sida, min.
3. Möbleringsavstånd framför, min.
3A. Möbleringsavstånd sida, min.
4. Sida, framför braskamin, min.
5. Över brännbart golv, min.
6. Från golv till brännbart innertak
* Avstånd till obrännbar isolering mot brännbar vägg.
Högerhängd lucka
Viktig!
Installation av en kamininsats kan vara mycket olika från hem till hem.
Hitta tillräcklig information i installationsvägledningen för den givna modellen på www.hwam.se.
Vi rekommenderar at du söker råd och vägledning hos din lokala HWAM återförsäljare eller hos din lokala skorstensfejare.
HWAM Classic 4 kokplattor
Höjd, mm.
Classic 4 kokplattor & vedfack
Classic 4 bakugn
Classic 4 bakugn & vedfack
, H x B x D, mm.
, H x B x D, mm.
(mm) HWAM Classic 4 kokplattor
Rökutgang topp – höjd från golv
Rökutgang bak – höjd från golv
Friskluftanslutning, diameter
Friskluftintag, bak – höjd från golv
Friskluftintag, botten – mått från bakkant
(isolerat rökrör / oisolerat rökrör)
1. Bak, min.
1A. Bak - vägg till mitt rökutgång topp, min.
2. Sida, min.
2A. Sida - vägg till mitt rökutgång topp, min.
3. Möbleringsavstånd framför, min.
4. Sida, framför braskamin, min.
5. Uppställing i hörn, 45o , från vägg till beklädnad, min.*
6. Uppställing i hörn, 45o, från vägg till mitt rökutgang, min.*
Classic 4 kokplattor
/
/
/
/
/
* Viktigt! Mått gällande hörnplacering är rekommenderade mått. Kontakta sotaren för exakta anvisningar.
Classic 4 kokplattor & vedfack
Classic 4 bakugn
Classic 4 bakugn & vedfack
Classic 4 kokplattor & vedfack
Classic 4 bakugn
Classic 4 bakugn & vedfack
/
OBS! På grund av vår ständigt pågående produktutveckling kan de aktuella värdena avvika från ovanstående värden. Du kan få information om aktuella värden av din HWAM-återförsäljare och på www.hwam.se.
Förbränningssystem
OBS! På grund av vår ständigt pågående produktutveckling kan de aktuella värdena avvika från ovanstående värden. Du kan få information om aktuella värden av din HWAM-återförsäljare och på www.hwam.se.
1) Gäller endast modeller med HWAM® Autopilot™
2) HWAM® SmartControl™ 4 stjärnor. HWAM® Autopilot™ 3 stjärnor.
OBS! Schemat visar status vid tidpunkten då katalogen gavs ut.
Din HWAM-återförsäljare kan upplysa om aktuell status eller så kan du hitta informationen på www.hwam.se.
* Under förberedelse.
OBS! Schemat visar status vid tidpunkten då katalogen gavs ut. Din HWAM-återförsäljare kan upplysa om aktuell status eller så kan du hitta informationen på www.hwam.se.
I denna katalog presenteras HWAMs sortiment. Som en del av företagets policy om löpande produktförbättringar förbehåller HWAM sig rätten att vid var tid och i samband med teknisk utveckling genomföra ändringar på produkterna som anses vara till gagn. Alla mått, färger och egenskaper kan ändras enligt de tekniska kraven och använda materialen. Detta dokument,
det visuella materialet, är inte juridiskt bindande. November 2024.
