HWAM è un fornitore danese di stufe e inserti a legna di qualità fatti a mano. Il nostro obiettivo principale è sviluppare e produrre soluzioni di design funzionali nel nostro moderno stabilimento di hørning, nel cuore della Danimarca.
Noi di HWAM ci concentriamo su una combustione economica e rispettosa del clima a vantaggio vostro e della natura - ora e in futuro. Una stufa a legna HWAM è semplice da utilizzare e fornisce calore con una coscienza pulita.
INFORMAZIONI SU HWAM
6 HWAM® Autopilot™
8 HWAM® SmartControl™
10 FAQ - Cosa considerare prima di scegliere la stufa a legna
13 Accumulo termico
14 Progettate la vostra stufa a legna HWAM
16 Design e artigianato
ISPIRAZIONE
19 Lasciati ispirare...
20 HWAM 2600
22 HWAM 3100
24 HWAM 3500
26 HWAM 3600
28 HWAM 3700
30 HWAM 4500
32 HWAM 4600
34 HWAM 5500
36 HWAM 5600
38 HWAM I 40/55
40 HWAM I 40/56
44 HWAM Classic 4
46 HWAM Accessori
48 Assortimento
SPECIFICHE TECNICHE
50 Scelta e posizionamento della stufa
52 HWAM 2600
54 HWAM 3100
56 HWAM 3500
58 HWAM 3600
62 HWAM 3700
64 HWAM 4500
68 HWAM 4600
70 HWAM 5500
72 HWAM 5600
74 HWAM I 40/55
76 HWAM I 40/56
78 HWAM Classic 4
80 Risultati test
82 Omologazioni & registrazioni
Le stufe a legna HWAM sono disponibili in 12 serie diverse con altezze comprese tra 70 e 162,50 cm. Scegli un modello a parete, singolo o modulare. Scegli un modello con o senza vetri laterali. Personalizza la tua stufa a legna con un rivestimento in pietra unico. La scelta è vasta, non importa quale sia il tuo stile. Fai che il sogno di avere una stufa a legna diventi realtà!
Qual’è la serie più adatta alla tua personalità? Dai un’occhiata e lasciati ispirare...
Oltre 50 anni di qualità, design e produzione in Danimarca.
Una stufa a legna HWAM nasconde un piccolo segreto. Un segreto che è stato mantenuto per trent’anni. Si tratta di una molla sensibile al calore nel centro della tua stufa a legna HWAM, chiamata HWAM® Autopilot™
Una volta acceso il fuoco, HWAM® Autopilot™ prende il controllo e regola automaticamente l’alimentazione d’aria. Quando il calore sale e scende nella camera di combustione, la molla sensibile al calore farà aprire o chiudere le tre valvole di tiraggio meccaniche a seconda della temperatura attuale nella camera di combustione. Quindi una combustione ottimale senza nessun intervento da parte tua. Basta impostare la regolazione in base alle tue esigenze di riscaldamento. Facile, comodo ed economico.
HWAM® Autopilot™ è standard in tutte le stufe a legna HWAM ed è incluso nel prezzo.
Per saperne di più di HWAM® Autopilot guarda questo video:
HWAM® SmartControl™ regola l’entrata d’aria essenziale nella tua stufa a legna. Tutto quello che devi fare è accendere il fuoco e aggiungere legna. HWAM® SmartControl™ si occuperà del resto. Riceverai un messaggio quando è il momento di aggiungere altra legna.
Misuratore di ossigeno
Sensore di temperatura
Il misuratore dell’ossigeno e il sensore di temperatura misurano rispettivamente il livello dell’ossigeno e la temperatura del fumo e dell’uscita dei fumi. Entrambi inviano un messaggio all’airbox che regola le valvole di tiraggio. Un sensore ambiente misura la temperatura della stanza facendo in modo che via sempre un caldo piacevole.
Per saperne di più di HWAM® SmartControl™ guarda questo video:
Sensore temperatura ambiente
Smartphone o tablet
HWAM® SmartControl™ è un optional da ordinare in negozio al momento dell’acquisto.
Gusti e stili variano da persona a persona ma prima di acquistare una stufa a legna, è necessario considerare alcuni aspetti importanti.
Perché desiderate una stufa a legna?
Volete scaldare la casa risparmiando sulle spese di riscaldamento o volete creare nella vostra casa un’atmosfera accogliente?
Quanti sono i m² da riscaldare?
È estremamente importante che il calore emesso dalla stufa a legna sia adeguato ai m² da riscaldare. In linea generale, possiamo dire che basta circa 1 kW per riscaldare 20 m², ipotizzando che la casa abbia un livello di isolamento termico adeguato.
Quanto deve essere semplice?
Le stufe a legna HWAM sono tutte dotate per default della tecnologia HWAM® Autopilot™, un sistema di controllo dell’aria automatico che assicura una combustione di qualità. Se volete una stufa semplice da usare, vi consigliamo un modello con tecnologia integrata HWAM® SmartControl™. L’unica cosa che dovrete fare è accendere il fuoco come di consueto, impostare la temperatura tramite un’app sul vostro smartphone e godervi il calore e lo spettacolare gioco di fiamme. Quando è necessario aggiungere più combustibile, riceverete un messaggio tramite l’app.
Dove posizionare la stufa all’interno della casa?
In base ai materiali utilizzati e alla disposizione della casa, dovete capire dove è meglio installare la stufa.
Sono previsti requisiti specifici per le abitazioni nuove?
Le case di nuova costruzione spesso sono talmente isolate che richiedono apparecchi da riscaldamento a legna ermetici che prendono l’aria di combustione direttamente dall’esterno utilizzando una presa d’aria esterna.
Requisiti della canna fumaria
L’altezza della canna fumaria deve consentire un buon tiraggio. Il tiraggio nominale è di 12 Pa. Il diametro minimo della canna fumaria deve essere di 125 o 150 mm e questa deve essere sempre provvista di una porta per la pulizia.
Sono previsti requisiti specifici per i pavimenti e/o le pareti?
Dovete assicurarvi che il pavimento sul quale verrà installata la stufa a legna sia abbastanza stabile da reggerne il peso o che la parete alla quale verrà appesa/nella quale verrà installata la stufa, possa reggerne il peso. Per valutare questo aspetto, vi invitiamo a rivolgervi a un esperto. Se la stufa a legna è collocata su un pavimento in materiale combustibile, assicurarsi di proteggere il pavimento stesso da un’eventuale caduta di braci. Per maggiori informazioni, consultate a pagina 52-79.
Rivolgetevi a un esperto
Una volta considerati alcuni di questi interrogativi, ci auguriamo che possiate prendere una decisione con maggiore facilità. Se invece avete ancora dei dubbi, potete sempre consultare il vostro rivenditore HWAM di zona, il quale potrà aiutarvi a fare la scelta giusta.
Dal punto di vista estetico, le stufe a legna con rivestimento in pietra sono uniche infatti ogni pietra è diversa dalle altre.
Nelle stufe in muratura, il calore si accumula nella pietra che circonda la camera di combustione. In quelle a legna, invece, questa caratteristica viene mantenuta, ma il tepore viene anche distribuito nell’ambiente in modo rapido e semplice.
Inoltre, su alcuni modelli selezionati HWAM è possibile installare anche delle pietre di accumulo calore che rilasciano il tepore lentamente nella stanza anche a fuoco spento.
Se desiderate una stufa a legna con rivestimento in pietra potrete scegliere uno fra questi eccezionali i modelli HWAM: 3520, 3640, 3660, 4540, 4560, 4640 e 4660.
Se desiderate una stufa con compartimento di accumulo termico, potrete scegliere fra i modelli HWAM: 3130, 3520, 3650, 3660, 3760, 4550, 4560, 4660, 5560, 5580, 5650, e 5670.
Di seguito riportiamo il grafico di rendimento di stufe a legna con e senza la pietra di rivestimento per l’accumulo termico.
Accumulo termico potenza
a legna senza pietre di accumulo calore
Una stufa a legna con pietre di accumulo calore che accumula calore significa avere un caldo continuo nella stanza con la stessa quantità di legna.
Dark Galaxy – NOVITÀ!

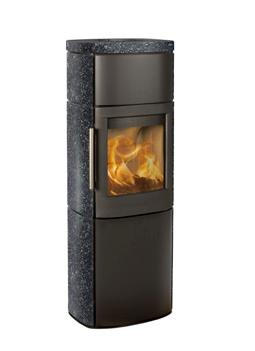

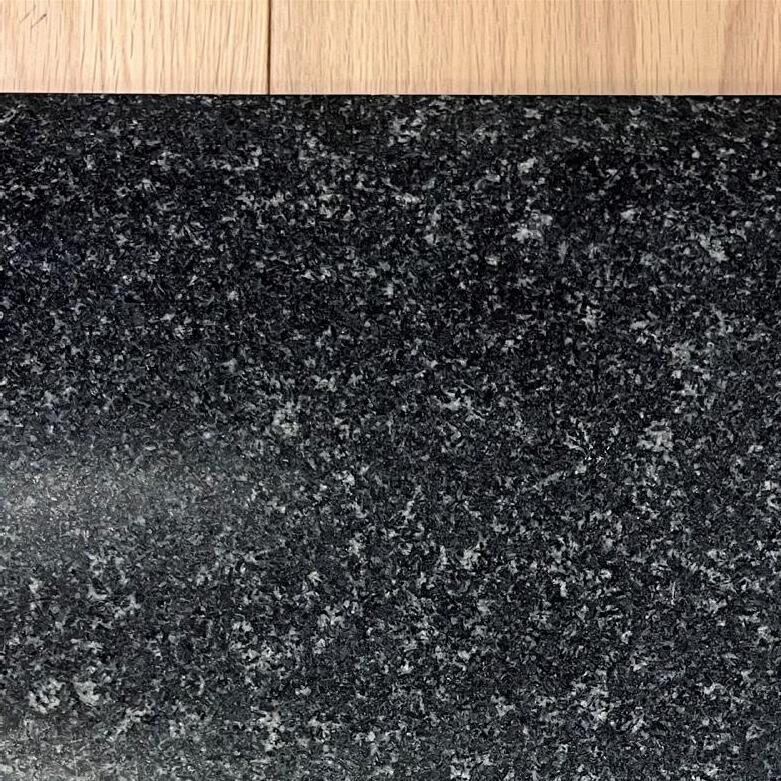

Dark Galaxy è un tipo di granito piuttosto duro e denso e quindi facile da lavorare, indubbiamente una delle pietre naturali più belle sul mercato. Il colore Dark Galaxy è abbastanza uniforme, per cui l’intera superficie appare molto omogenea. Una pietra nera con macchie bianche, che ricorda il cielo notturno.
Moca Cream – NOVITÀ!
Il calcare si è formato dall’impatto e dalla fusione di rocce, conchiglie, coralli e altri organismi sotto il fondale dell’oceano centinaia di milioni di anni fa e in seguito a prolungate collisioni con la crosta terrestre e depositi di estrusione. Il colore principale è il bianco con linee e macchie di calcite, fossili o strutture di conchiglie.

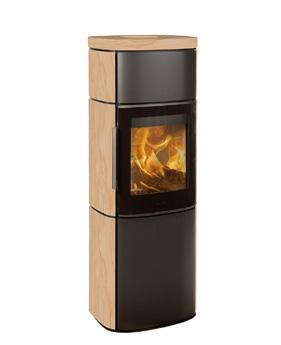

Tobacco
L’arenaria è sabbia depositata in origine che è stata successivamente compressa e indurita. La sabbia si è originariamente depositata sul fondale marino o sul letto fluviale milioni di anni fa ed è stata successivamente compressa sotto forti pressioni. È la sabbia a dare il colore all’arenaria e il gioco di colori nei depositi di limonite marrone è ciò che rende questa pietra naturale così bella.

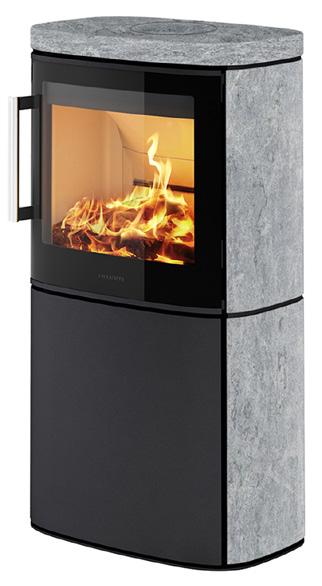

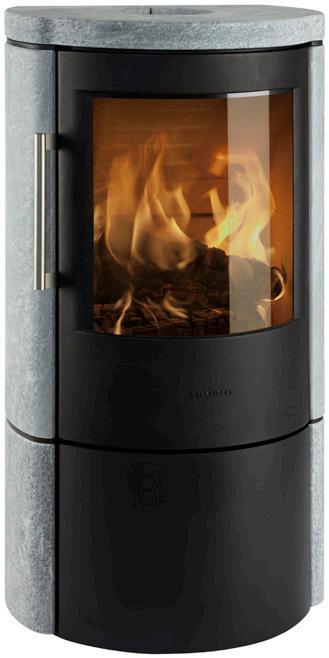

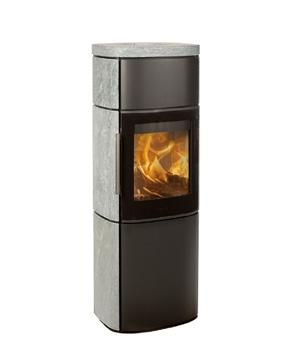

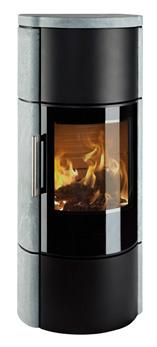

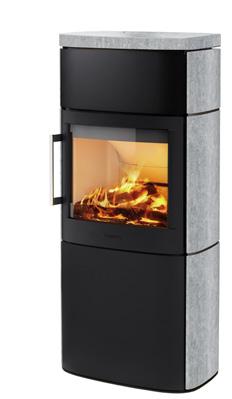

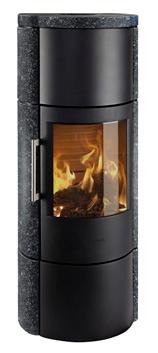

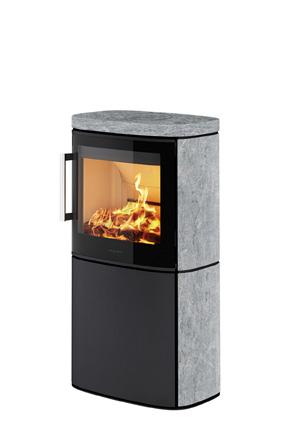

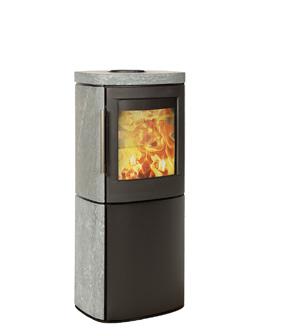

Pietra ollare
La pietra ollare è una roccia metamorfica composta principalmente da talco, che la rende molto morbida. Il nome “pietra ollare” deriva dalla sua sensazione di “saponosità” e morbidezza. Il colore varia dal grigio-verde al grigio e ogni pietra è unica e diversa dall’altra. La pietra ollare è ignifuga e quindi ideale per rivestire le stufe a legna.
HWAM 3760m, maniglia style
Altezza
70 cm - 162,5 cm.
Uscita fumi
Superiore o posteriore.
Tipo
Modello da terra, motato a parete, con base, su piedistallo, a insermento o modulare.
Porta
La maggior parte dei modelli sono disponibili con due tipi di sportelli: una porta classica in ghisa (c) o una porta in vetro modern (m).
Le serie 5500, 5600, I 40/55 e I40/56 sono disponibili anche con cerniera a destra o a sinistra.

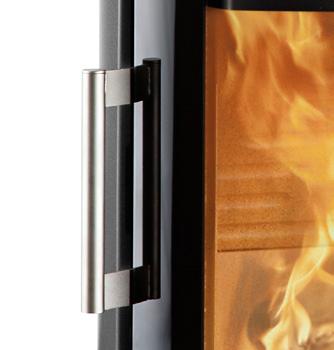

Maniglia
Tutti i modelli HWAM sono disponibili con maniglia standard. Le serie 3100, 3500 e 3700 sono disponibili con le maniglie Style.
Le serie 5500, 5600, I 40/55 e I40/56 sono disponibili con maniglia a scomparsa.
Maniglia standard Maniglia style, nero Maniglia style, acciaio inox
Maniglia a scomparsa
Colori
La maggior parte dei modelli è disponibile in nero e grigio. Le serie 5500, 5600, I 40/55 e I 40/56, sono disponibili solo in nero.
Una volta scelto il modello più adatto alle vostre esigenze, è giunta l’ora di passare al look. Ci sono molti modi per personalizzare una stufa in base al vostro stile e alla vostra casa. Cosa preferite? Un look classico, un look rustico o un look più moderno?
Tutti i nostri modelli sono disponibili nei dati tecnici a pagina 52-79. Date un‘occhiata alle possibilità e lasciatevi ispirare nel creare il vostro modello HWAM.

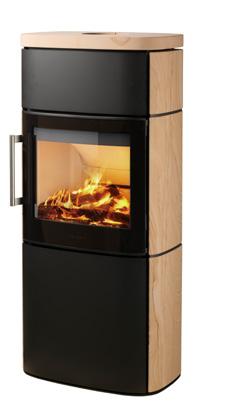

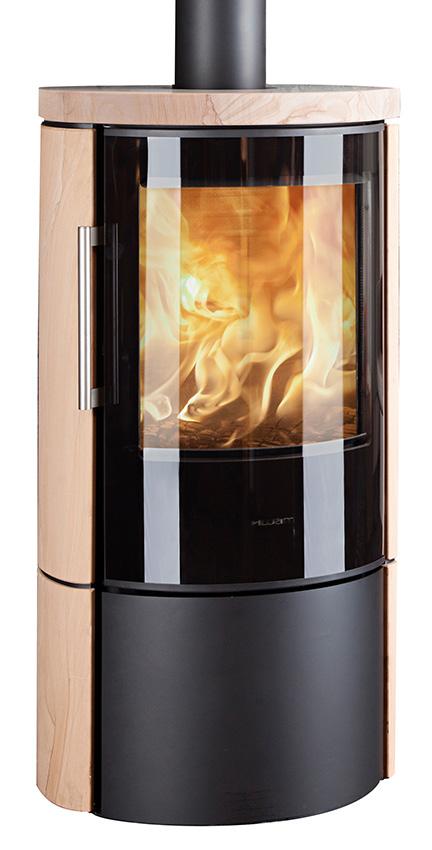

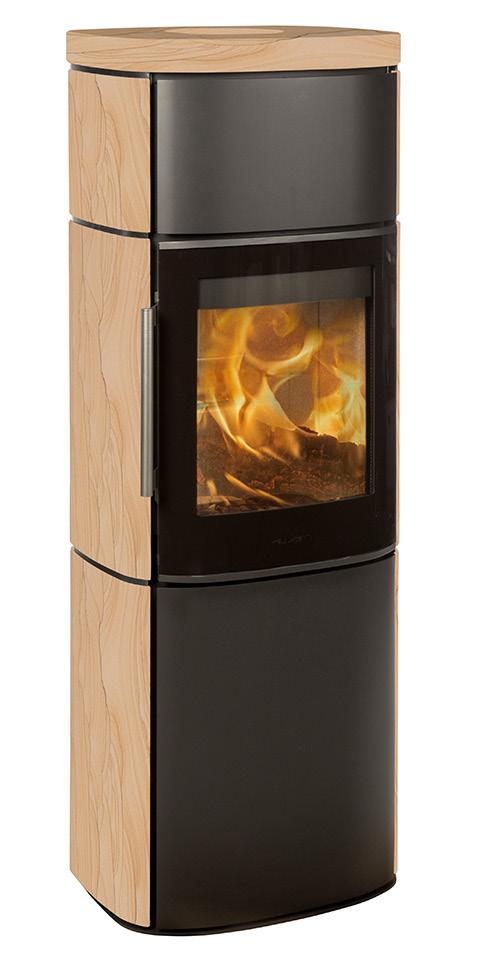

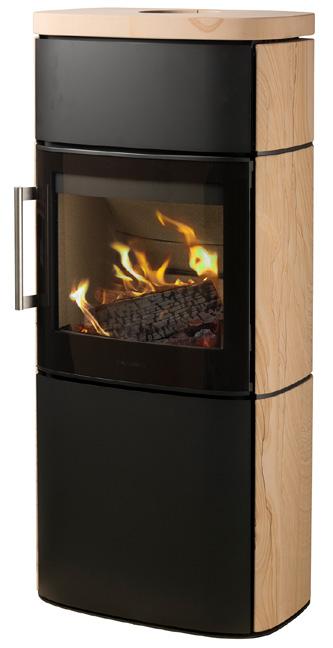

Rivestimento in pietra naturale
Le stufe a legna con rivestimento in pietra naturale hanno due funzioni. Da un punto di vista estetico, la pietra dona all’ambiente un aspetto unico, accentuato dalle differenze tra le varie pietre. Da un punto di vista meramente funzionale, la capacità di accumulo termico consente di prolungare l’effetto del calore.
Funzionalità
Tutte le stufe a legna HWAM sono dotate per default della tecnologia HWAM® Autopilot™ che vi consente di ottenere una combustione di qualità. Mentre la temperatura aumenta e diminuisce nella camera di combustione, una molla bimetallica si espande e si contrae, regolando di conseguenza l’erogazione dell’aria. Quando la fiamma sta per spegnersi, la valvola si apre automaticamente per consentirvi di aggiungere il combustibile o lasciare che la fiamma si spenga.
Volete una stufa semplice da usare? Allora dovete scegliere un modello con la tecnologia integrata HWAM® SmartControl™. La tecnologia HWAM® SmartControl™ offre un controllo elettronico dell’aria per garantire una combustione ottimale. L’unica cosa che dovrete fare è accendere il fuoco come di consueto, impostare la temperatura tramite un’app sul vostro smartphone e godervi il calore e lo spettacolare gioco di fiamme. Quando è necessario aggiungere più combustibile, riceverete un messaggio tramite l’app.

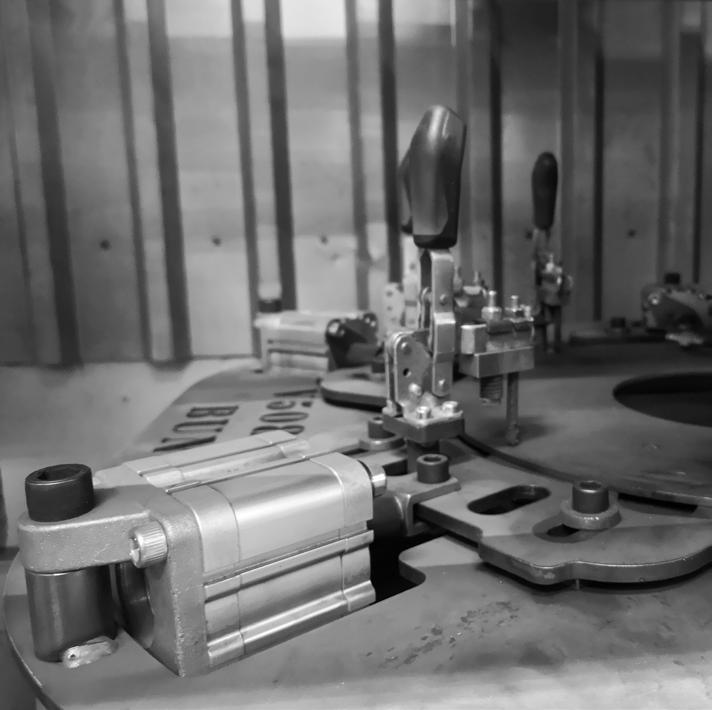

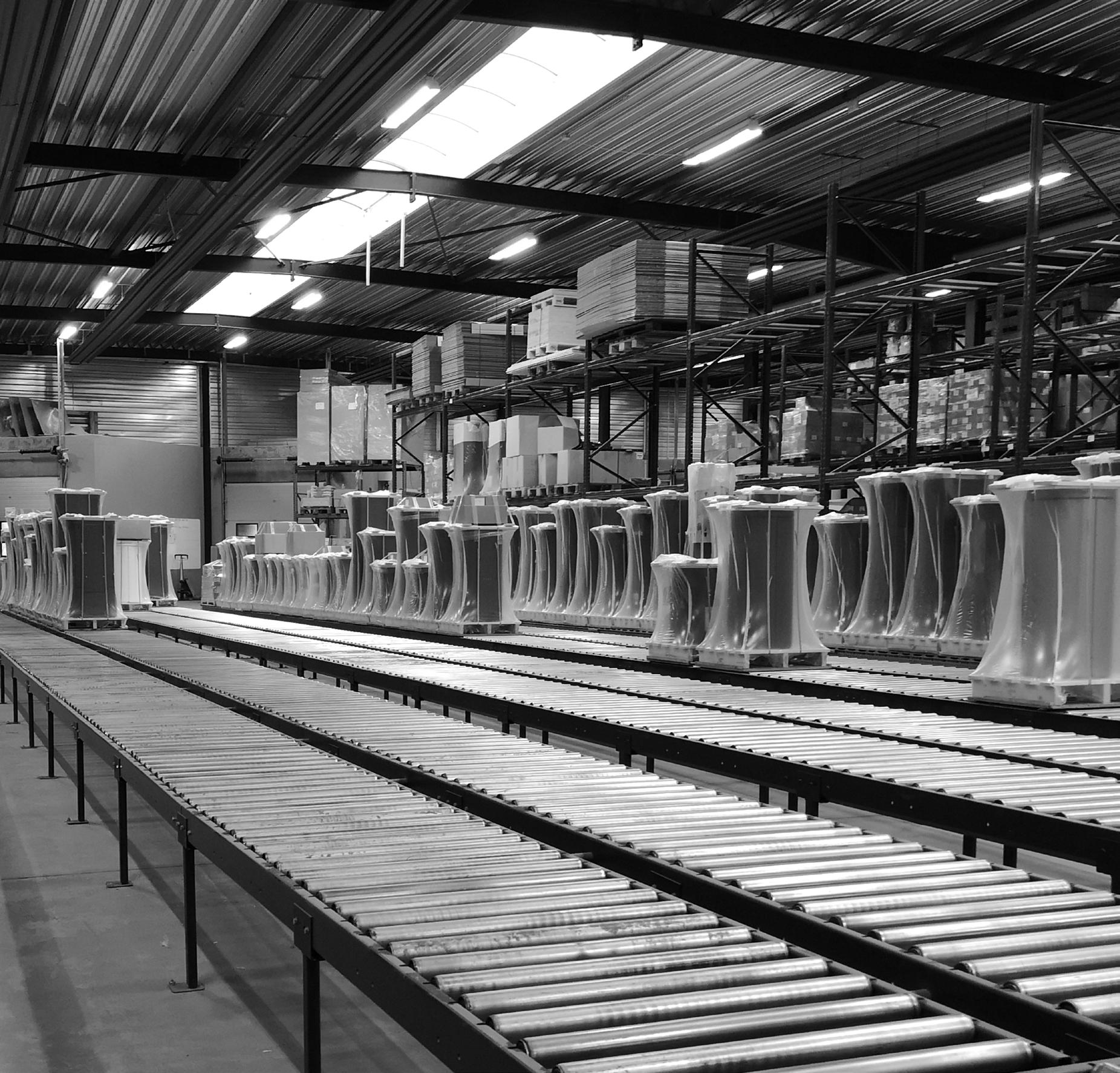

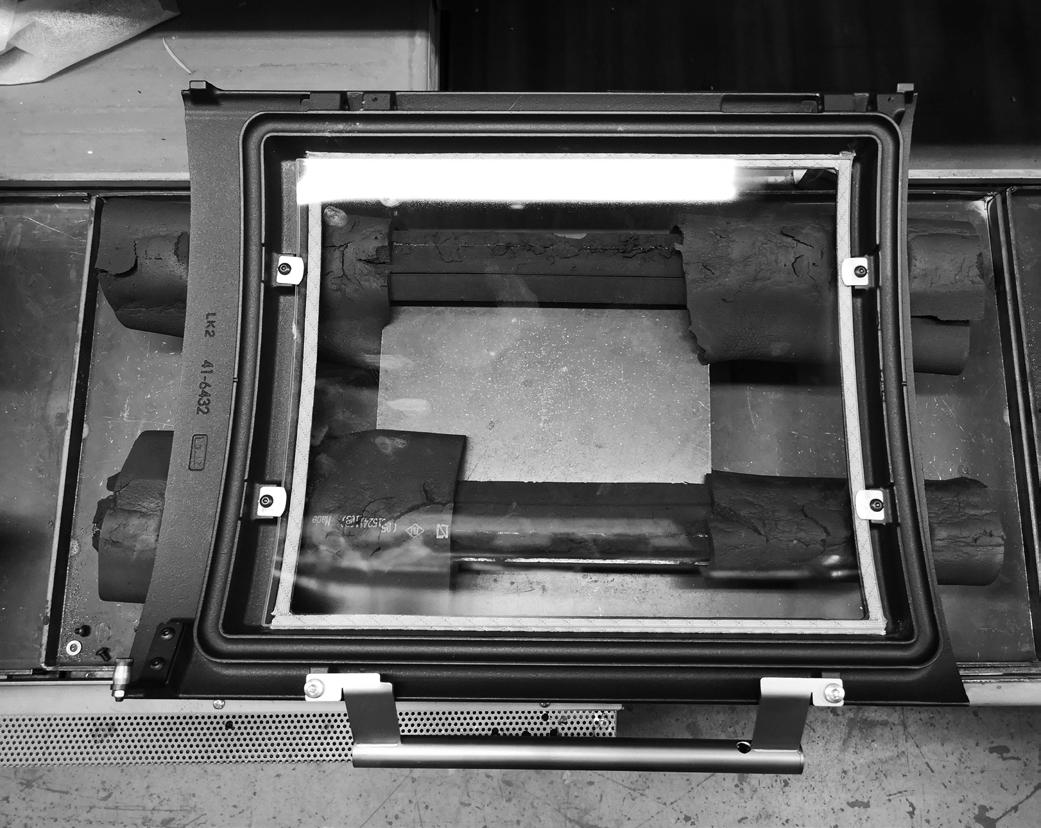

Siamo convinti che la produzione sia un aspetto fondamentale per l’innovazione e lo sviluppo. Senza la produzione, si perde quella conoscenza pratica che consente di trasformare idee di design in stufe a legna dove l’estetica incontra la funzionalità e le esigenze dei clienti. Per questa ragione, da quasi 50 anni, tutte le nostre stufe e i relativi inserti vengono prodotti nella nostra fabbrica a Hørning, in Danimarca.

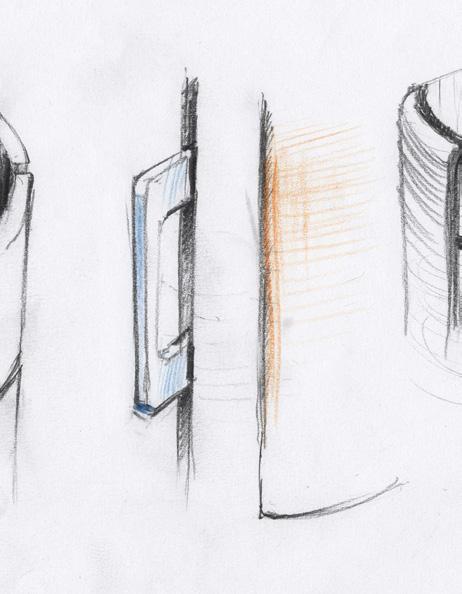

Il processo di produzione inizia con i talentuosi desig ner con cui collaboriamo da lungo tempo, che traducono idee e ispirazioni in bozze. Poi si consultano con i nostri team di gestione vendite e di designer per progettare una stufa a legna o un inserto che soddisfino le necessità dei nostri clienti.
Quando la stufa è stata approvata perché soddisfa i requisiti di combustione e sicurezza, inizia il processo di produzione. Ciascuna stufa a legna HWAM viene prodotta su ordinazione nella nostra moderna fabbrica e i processi vengono implementati e supervisionati da dipendenti con una solida formazione. Ciò garantisce un flusso di lavoro stabile e un miglior controllo della produzione, che in ultima battuta consentono di realizzare una stufa di eccellente qualità.
Anders C. Fasterholdt
Nelle pagine seguenti ti presentiamo le 12 diverse gamme HWAM e ti forniamo un po’ di ispirazione per trovare il modello giusto per te.
Ti occorre un modello grande o piccolo?
Deve essere installato a parete o a terra?
Preferisci una stufa a legna classica o un modello dal look più moderno?
Le opzioni sono tante e la scelta è solo tua.
Una panoramica della gamma si trova a pagina 46. Le specifiche tecniche sono riportate a pagina 50.
Diametro uscita fumi Ø125/Ø150 mm
Larghezza della camera di combustione 270 mm
Classe di efficienza energetica
Ulteriori informazioni sulla serie. La serie HWAM 2600 è disponibile a pagina 52.
A 1000 mm L 430 mm P 377 mm
L 430 mm P 377 mm
430 mm
377 mm
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™*
* Non si applica a HWAM 3110. Specifiche tecniche
della
Classe di efficienza energetica
Ulteriori informazioni sulla serie. La serie HWAM 3100 è disponibile a pagina 54.
Design: Anders C. Fasterholdt
Maniglia style, acciaio inox
A 755 mm
L 475 mm
P 408 mm
HWAM 3110c basamento A 835 mm
L 475 mm
P 408 mm

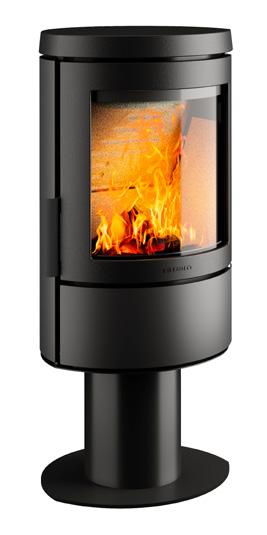

HWAM 3110m piedistallo
A 1055 mm
L 475 mm
P 408 mm
HWAM 3120m A 1004 mm
L 475 mm P 408 mm
HWAM 3120c A 1004 mm L 475 mm P 408 mm
HWAM 3130m A 1259 mm L 475 mm P 408 mm
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™
della
Classe di efficienza energetica
Ulteriori informazioni sulla serie. La serie HWAM 3500 è disponibile a pagina 56.
Rivestimento in pietra naturale
A
mm L 540 mm P 375 mm
L 540 mm P 375 mm
L 543
P 375 mm
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™
Specifiche tecniche
Diametro uscita fumi Ø150
Larghezza della camera di combustione 380 mm
Classe di efficienza energetica
Ulteriori informazioni sulla serie. La serie HWAM 3600 è disponibile a pagina 58.
3630c
laterali A 1146 mm
556 mm
442 mm
HWAM 3650c
A 1508 mm L 556 mm P 442 mm
HWAM 3650m
laterali
1508 mm
556 mm
442 mm HWAM 3660c
1508 mm
556 mm
442 mm
HWAM 3640m A 1146 mm L 556 mm P 442 mm
HWAM 3660m
1508 mm L 556 mm
442 mm

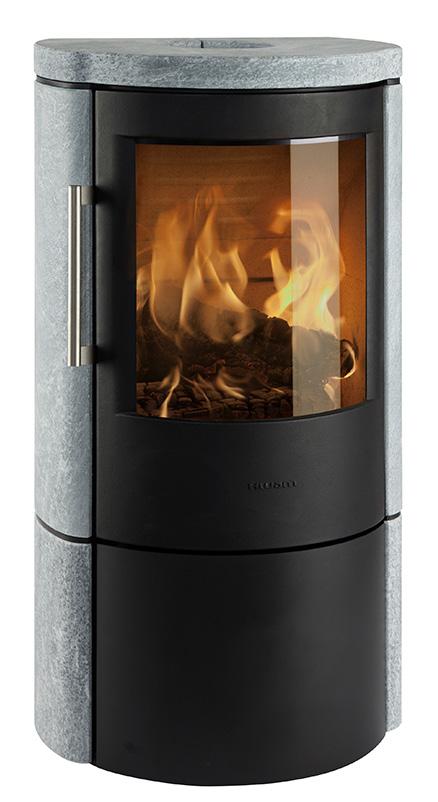

HWAM 3640c pietra ollare A 1148 mm L 600 mm P 442 mm
HWAM 3660m
ollare
1508 mm
600 mm
442 mm
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™
uscita fumi Ø150
Larghezza della camera di combustione
Classe di efficienza energetica
Ulteriori informazioni sulla serie. La serie HWAM 3700 è disponibile a pagina 62.
Design: Sørig & Jacobsen
HWAM 3700 vista dall’alto Maniglia
A 1025 mm
L 499 mm
P 375 mm
A 1025 mm
L 499 mm
P 375 mm
HWAM 3760m
A 1254 mm
L 499 mm
P 375 mm
A 1254 mm
L 499 mm
P 375 mm
Specifiche tecniche
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™ *
Classe di efficienza energetica * Non si applica a HWAM 4510/4520 su base basso.
Ulteriori informazioni sulla serie. La serie HWAM 4500 è disponibile a pagina 64.
* Non si applica a HWAM 4620.
Design: Sørig & Jacobsen
HWAM 4600 vista dall’alto
4620c A 848 mm L 630 mm P 406 mm
A 1388 mm
630 mm
mm
406 mm
1388 mm
630 mm
406 mm
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™
Specifiche tecniche
Diametro uscita fumi Ø150
Larghezza della camera di combustione 443-627 mm 443-627 mm
Classe di efficienza energetica

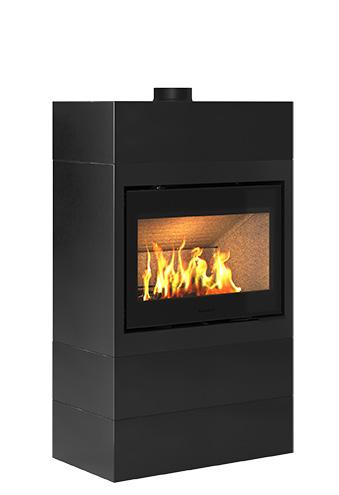

Ulteriori informazioni sulla serie. La serie HWAM 5500 è disponibile a pagina 70.
Design: Sørig & Jacobsen
HWAM 5500 vista dall’alto
Maniglia standard Maniglia a scomparsa
porta con cerniera a sinistra & maniglia scomparsa
A 1400 mm
L 815 mm
P 452 mm
HWAM 5580c
porta con cerniera a destra & maniglia scomparsa
A 1625 mm
L 815 mm
P 452 mm
Specifiche tecniche
Diametro uscita fumi Ø150 mm
Larghezza della camera di combustione 663 mm
Classe di efficienza energetica
Ulteriori informazioni sulla serie. La serie HWAM 5600 è disponibile a pagina 72.
HWAM 5600 vista dall’alto
porta con cerniera a sinistra
A 950 mm
L 815 mm P 452 mm
porta con cerniera a sinistra
1175 mm
815 mm
porta con cerniera a destra A 1400 mm L 815 mm
porta
Con HWAM® Autopilot™ di serie
Acquisto opzionale di HWAM® SmartControl™
Specifiche tecniche
nominale
Diametro uscita fumi Ø150 mm Ø150 mm
Larghezza della camera di combustione 443-627 mm 443-627 mm
Classe di efficienza energetica

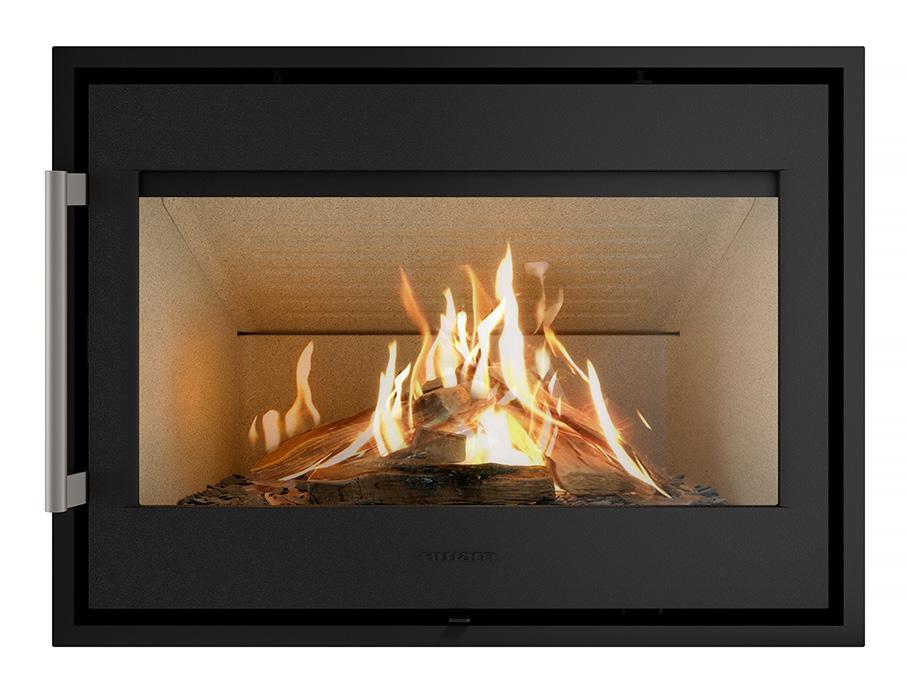

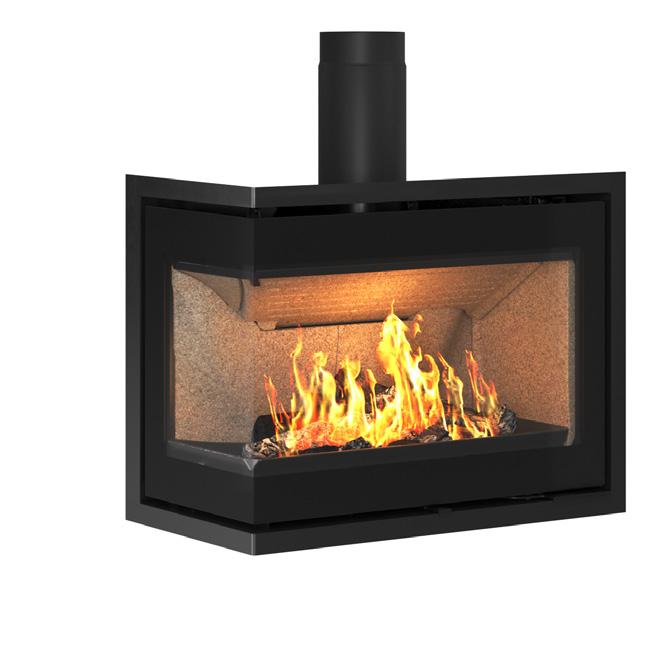

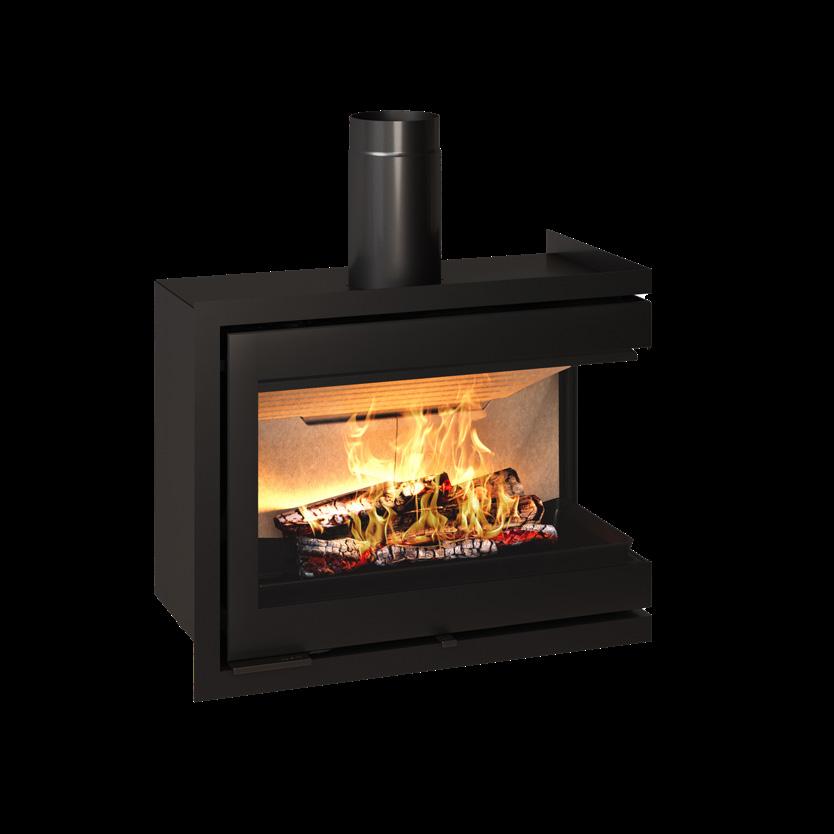

Ulteriori informazioni sulla serie. La serie HWAM I 40/55 è disponibile a pagina 74.
Design: Sørig & Jacobsen
dall’alto
HWAM I 40/55c
porta con cerniera a destra, maniglia a scomparsa,
A 569 mm
L 770 mm
P 396 mm

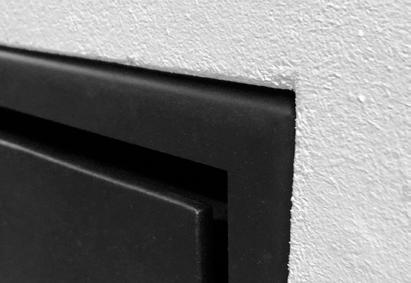

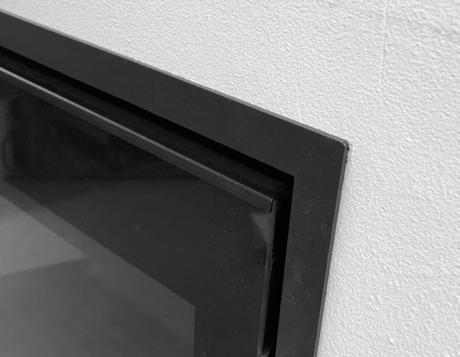

Cornice speciale
Standard 20 mm
Misure
personalizzata.

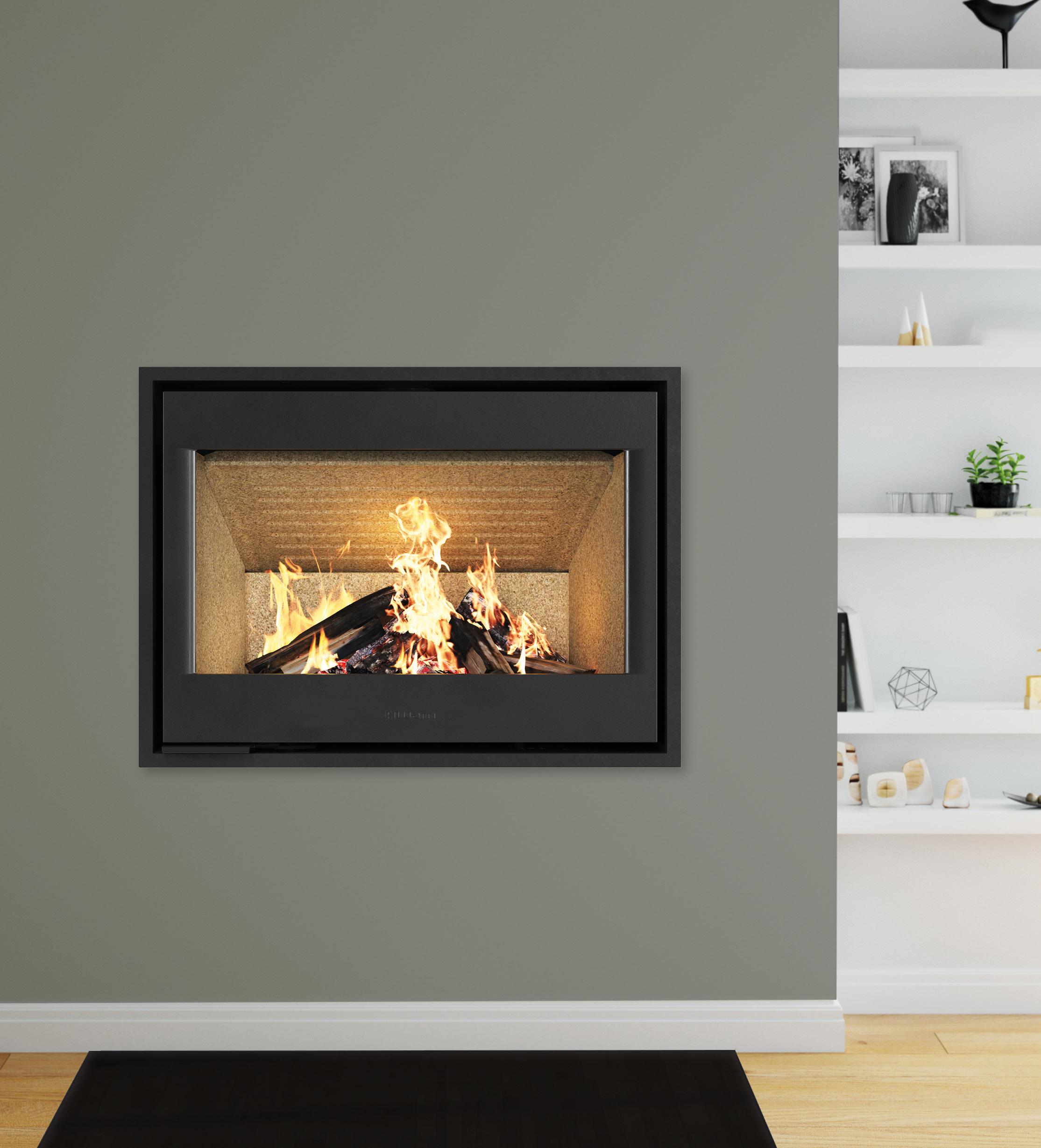

HWAM I 40/55m
porta con cerniera a destra, maniglia standard, cornice standard
A 569 mm
L 770 mm
P 396 mm
I 40/56m - porta con cerniera a destra
Specifiche tecniche
Potenza nominale 7,1 kW
Diametro uscita fumi Ø150 mm
Larghezza della camera di combustione 663 mm
Classe di efficienza energetica
informazioni sulla serie. La serie HWAM I 40/56 è disponibile a pagina 76.
Design: Sørig & Jacobsen
HWAM I 40/56 vista dall’alto
HWAM I 40/56c
porta con cerniera a destra
A 569 mm
L 770 mm
P 396 mm
porta con cerniera a
A 569 mm
L 770 mm
P 396 mm

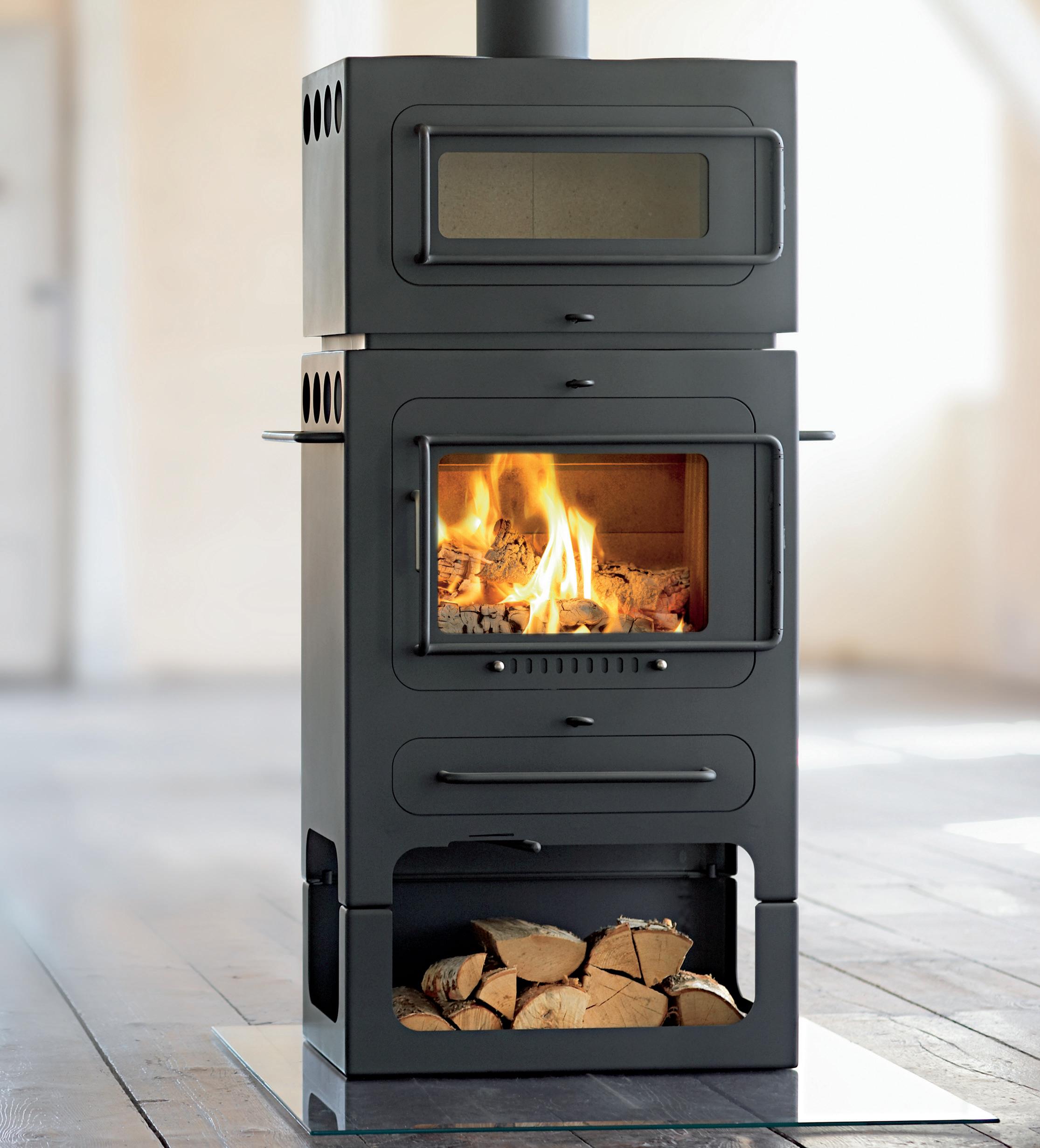

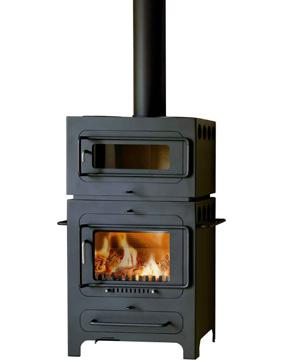

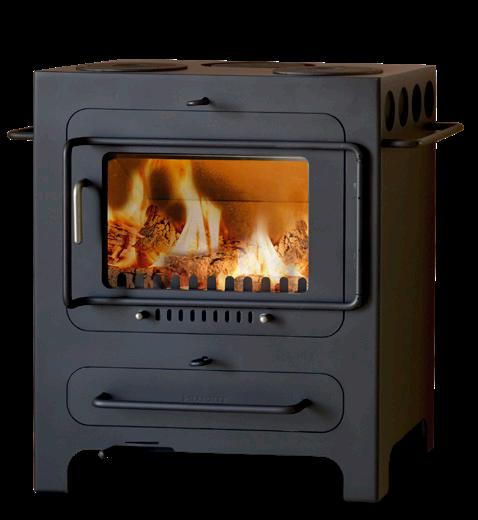

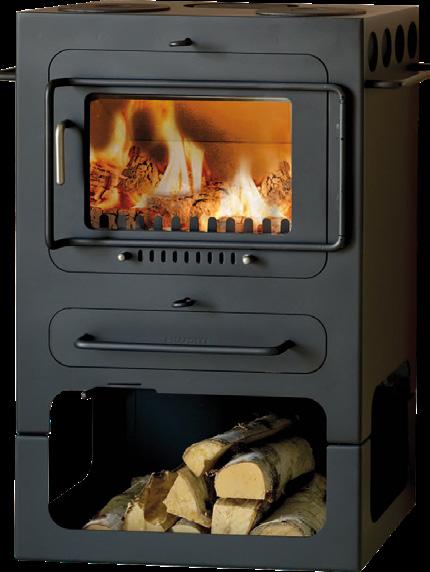

Ulteriori informazioni sulla serie. La serie HWAM Classic 4 è disponibile a pagina 78.
Design: Anders C. Fasterholdt
HWAM Classic 4 vista dall’alto

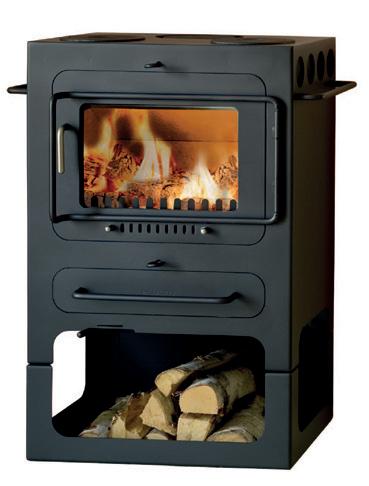

HWAM Classic 4
piastra di cottura
A 721 mm
L 600 mm
P 400 mm
Classic 4
piastra di cottura
& vano portalegna
A 941 mm
L 600 mm
P 400 mm

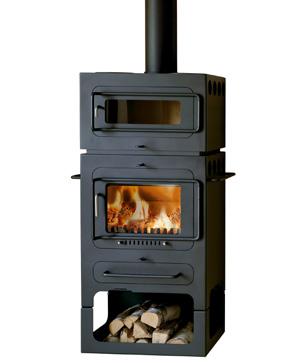

HWAM Classic 4 è disponibile con piastra di cottura o con forno in opzione.
HWAM Classic 4
forno
A 1099 mm
L 600 mm
P 400 mm
Classic 4
forno & vano portalegna
A 1319 mm
L 600 mm
P 400 mm
Completa la tua stufa a legna HWAM con gli accessori. Una bella pedana che si abbini perfettamente al modello che hai scelto oppure un pratico e scultoreo modo di riporre la legna? Prolunga il calore del fuoco con le pietre ad accumulo termico o fai in modo che l’aria fresca entri dall’esterno per una combustione e un clima interno migliori.

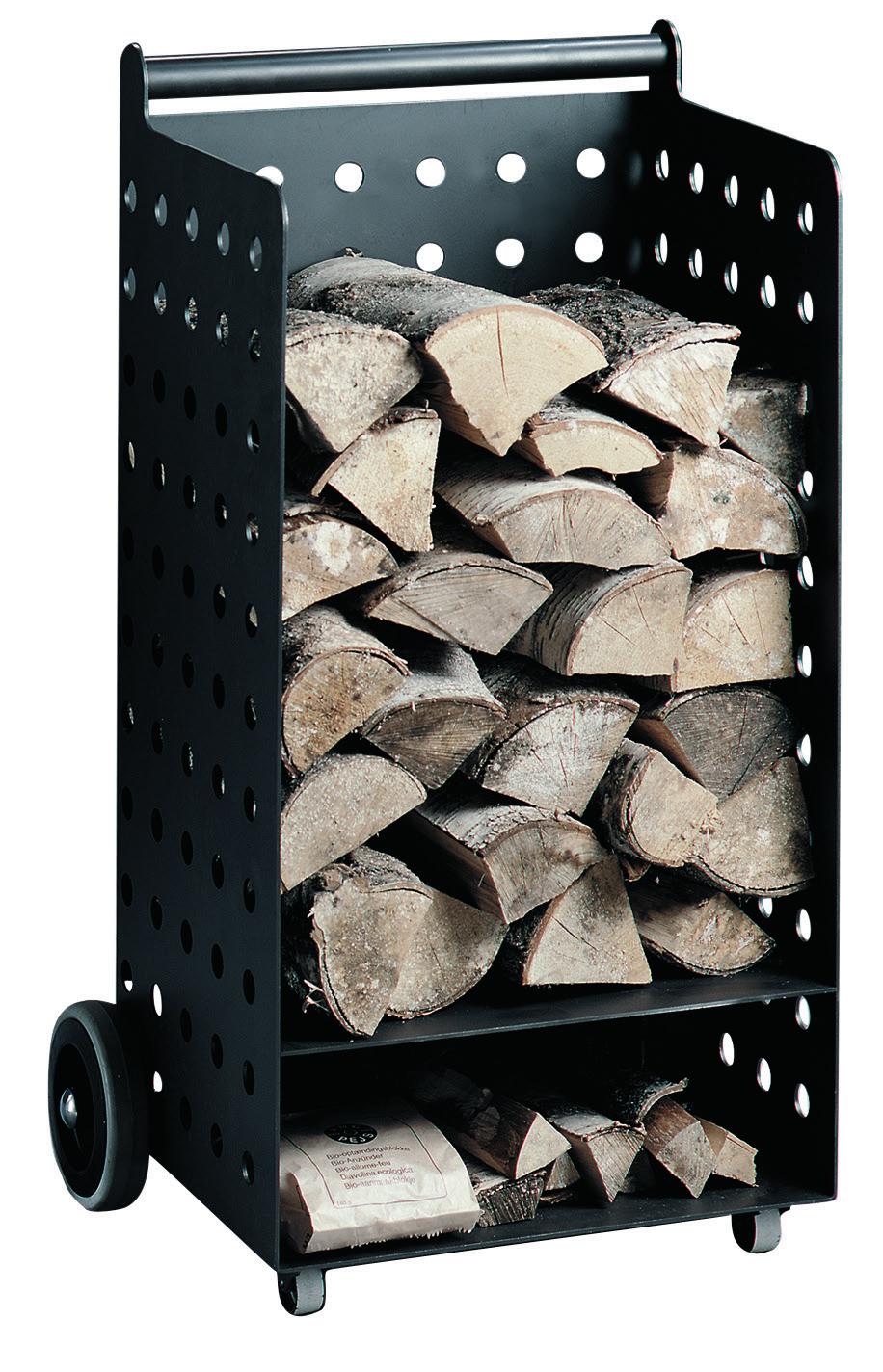

Carrello portalegna
Un carrello portalegna HWAM è un pratico e robusto aiuto quando si deve portare la legna alla stufa. Grazie alle grandi ruote e alla maniglia robusta è facile da spingere anche quando è pieno di legna. Il design è elegante e si sposa alla perfezione con tutte le nostre stufe.

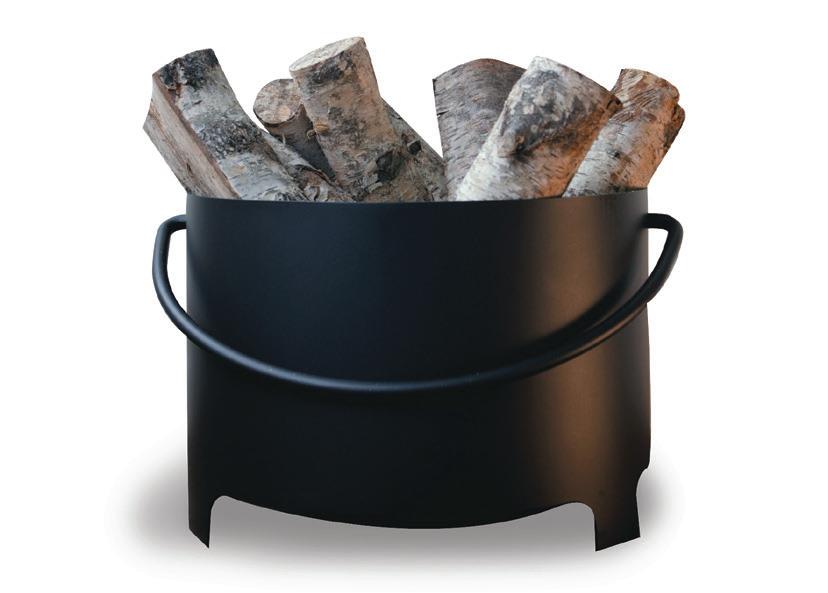

Cesto portalegna
Un cesto portalegna classico e robusto che sembrerà un elemento di arredo accanto alla tua stufa a legna.

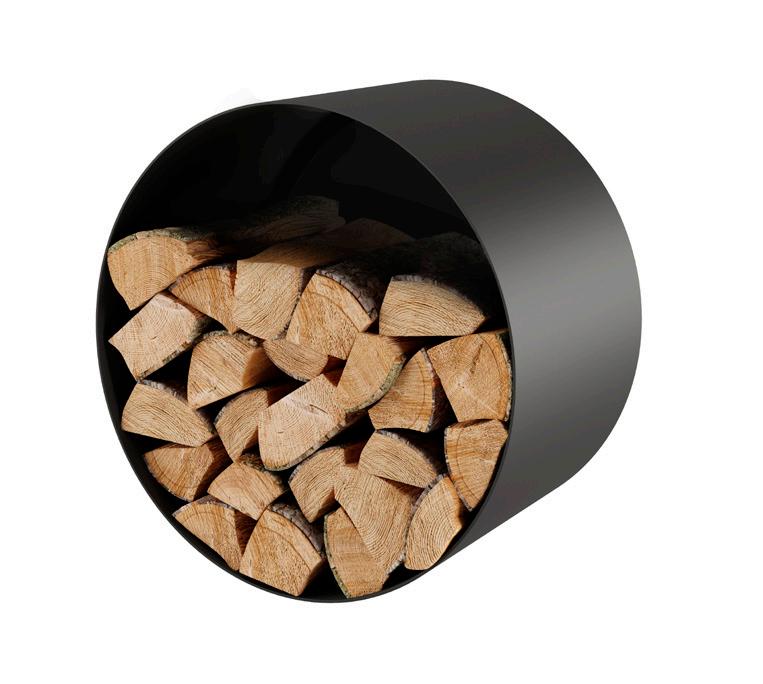

Portalegna a parete
Se vuoi avere più spazio sul pavimento, il nostro portalegna rotondo è la soluzione perfetta. Disponibile in varie dimensioni.
Pietre ad accumulo termico
Dei modelli HWAM selezionati sono stati progettati con un vano di accumulo termico che può essere riempito di pietre ad accumulo termico. Questo tipo di pietra ha la speciale capacità di immagazzinare il calore della stufa e rilasciarlo lentamente nella stanza. Ciò significa che potrai godere del caldo molto tempo dopo che il fuoco si è spento. I modelli sono visibili nella descrizione dei prodotti a pagina 46.

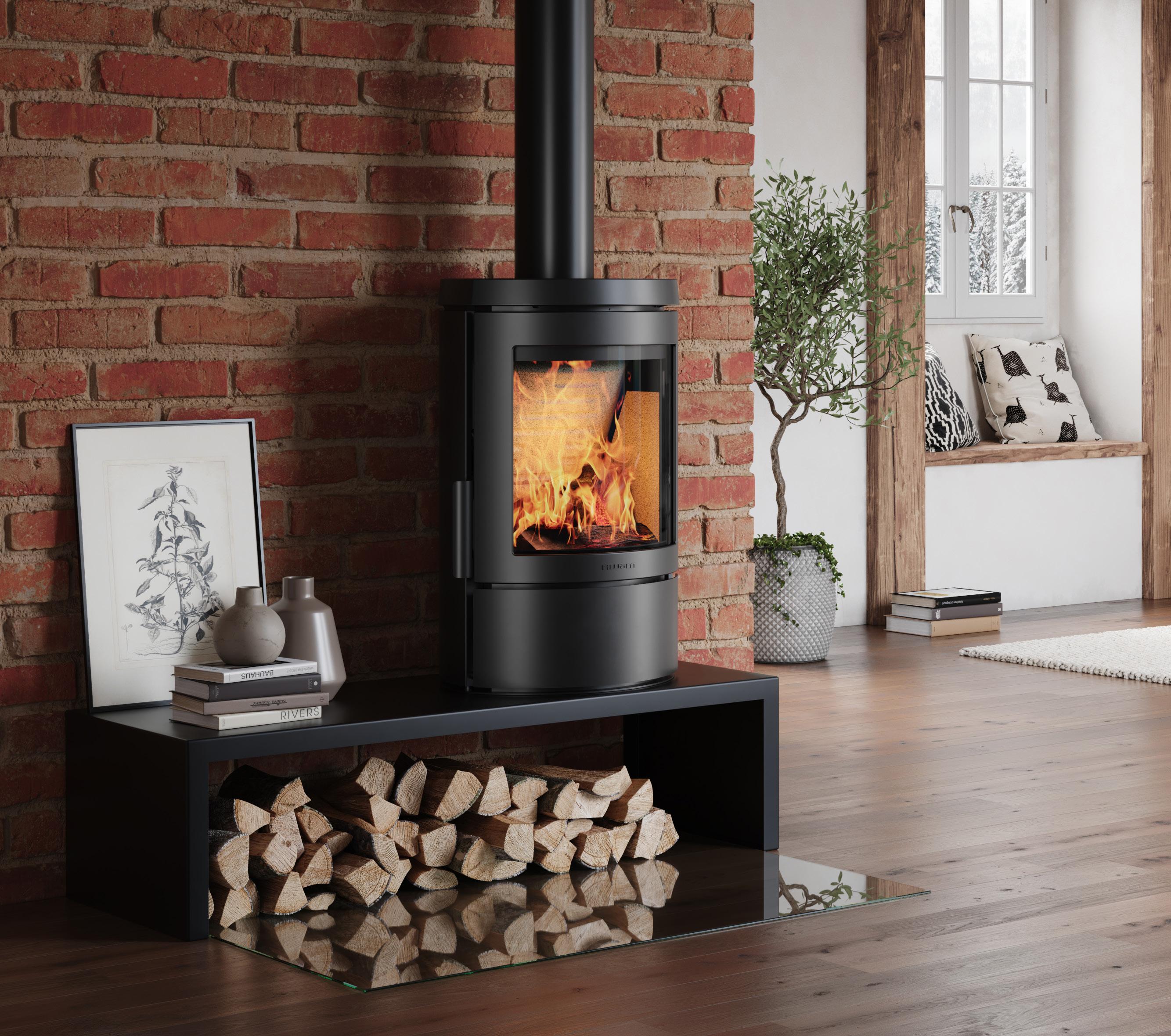

Panca
Grazie ai suoi 330 mm di altezza, la panca offre un’eccellente visione delle fiamme e permette di organizzare diversamente gli elementi attorno alla stufa a legna. La robusta panca in acciaio ha un’elegante finitura nera opaca.
I seguenti modelli possono essere collocati sul banco modulare: HWAM 2610/2620, HWAM 3110, HWAM 4510/4520 e HWAM 4620.
Disponibile in grigio o nero. Ø422 mm. P 270 mm o 350 mm Ø600 mm. P 270 mm o 350 mm

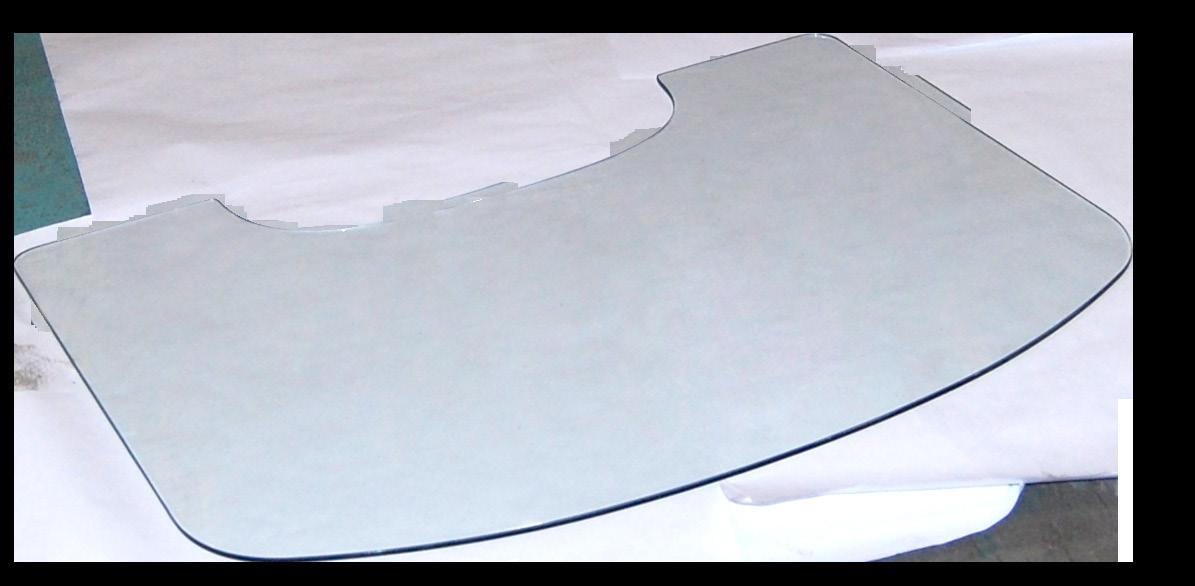

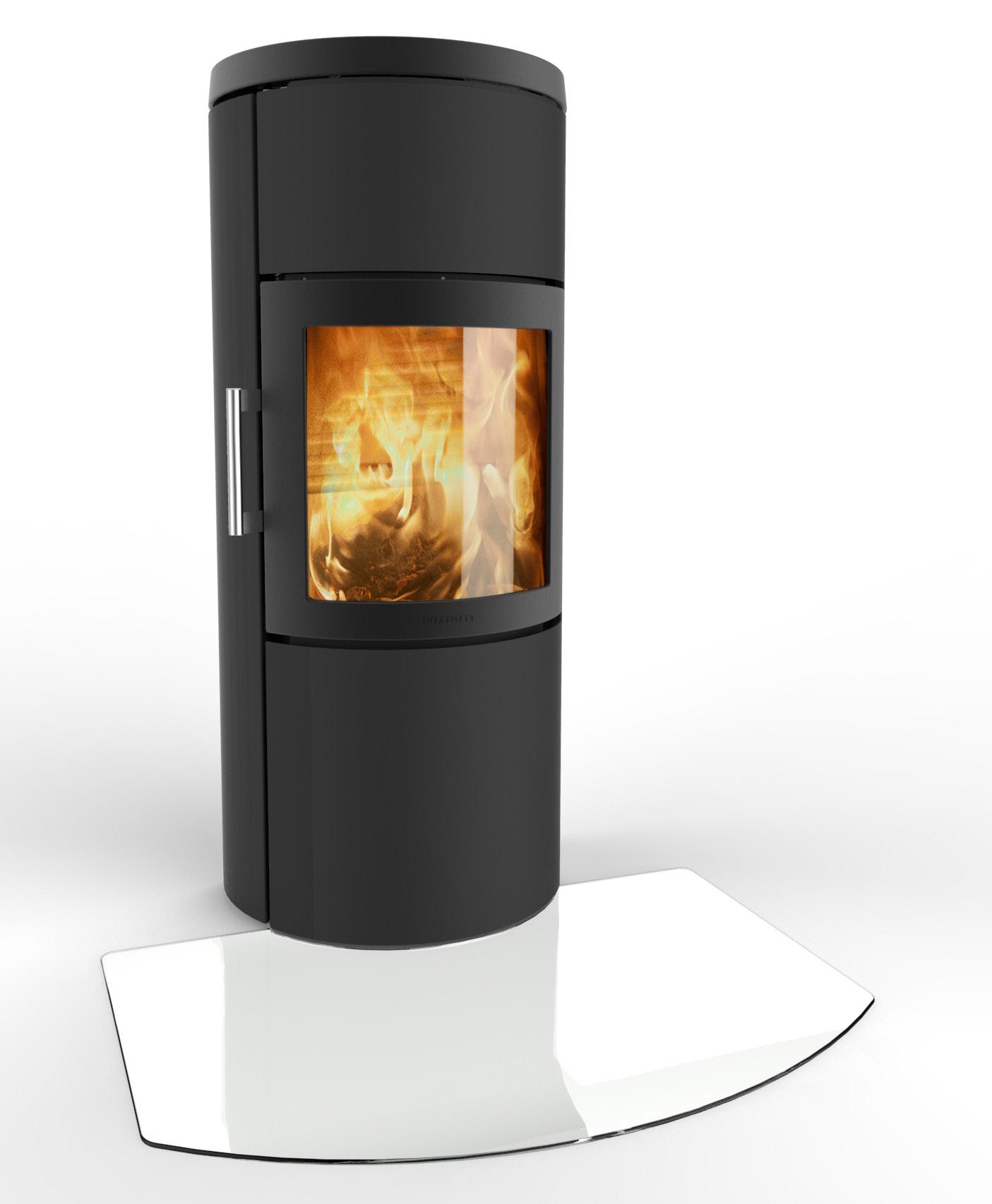

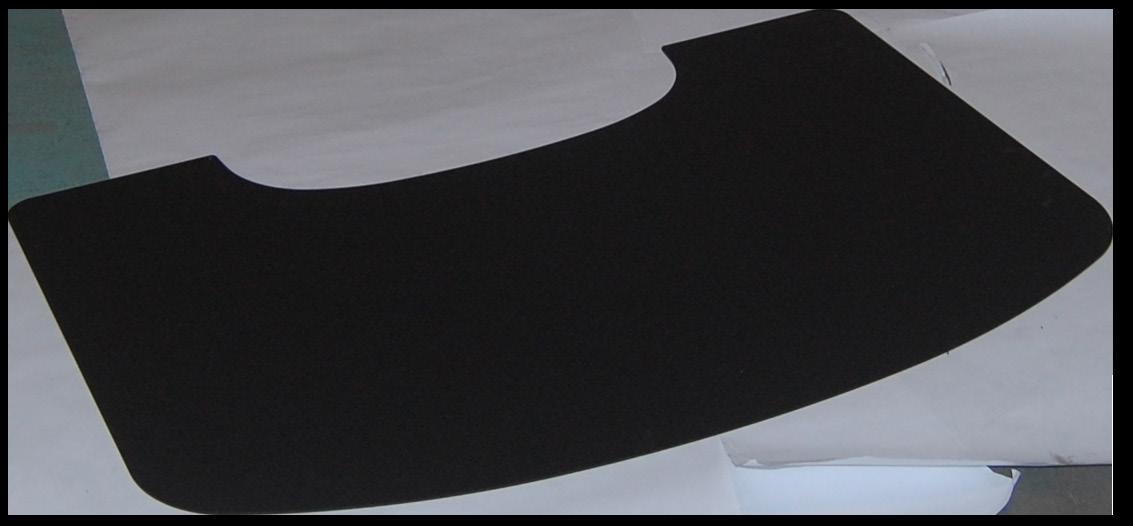

Pedane
Per la maggior parte dei nostri modelli di stufa a legna è disponibile una pedana su misura. Abbiamo sviluppato delle pedane in acciaio e vetro che si adattano alla forma della tua stufa a legna. Dal punto di vista estetico, le pedane si adatteranno a qualsiasi stile di arredamento e sono molto facili da rimuovere per pulirle.
SmartBackup
Lo SmartBackup consente di continuare, a far funzionare una stufa con HWAM® SmartControlTM, anche in caso di interruzione di corrente. Rendetevi indipendenti.
Sistema aria fresca
Molte case nuove o ristrutturate sono così ben coibentate che potrebbero impedire l’apporto di aria comburente dalla stanza. Come conseguenza, la stufa a legna mancherà di aria. Si potrebbe rimediare collegando un sistema aria fresca alla tua stufa a legna.
Panca
A 330 mm
L 1250 mm
P 450 mm
HWAM carrello portalegna
A 875 mm
L 505 mm
P 385 mm
Pedane
Disponibile in vetro o acciaio, che si adattano alla forma della tua stufa a legna.
HWAM cesto portalegna
A 300 x Ø428 mm
L incl. maniglia: 486 mm
Selezione delle varianti del modello HWAM, vedere le opzioni per ogni serie nella tabella della pagina a fianco.
Potenza nominale , kWh
Rendimento termico, % Tiraggio in canna fumaria, Pa
Classe di efficienza energetica
Potenza nominale , kWh Rendimento termico, % Tiraggio in canna fumaria, Pa
Classe di efficienza energetica
Nero Grigio Vetri laterali Porta classica (c) Porta moderna (m) Porta con cerniera a destra o a sinistra Maniglia opzionale Staffa a parete o ad angolo Piedistallo e/o basamento Accumulatore di calore Rivestimento in pietra naturale
Forno e / ovano portalegna
Scarico fumi superiore Scarico fumi posteriore Kit presa aria esterna, attraverso Kit presa aria esterna, posteriore
Selezione delle varianti del modello HWAM, vedere le opzioni per ogni serie nella tabella della pagina a fianco.
Potenza nominale , kWh
Rendimento termico, % Tiraggio in canna fumaria, Pa
Classe di efficienza energetica
Potenza nominale , kWh
Rendimento termico, % Tiraggio in canna fumaria, Pa
Classe di efficienza energetica
Nero Grigio Vetri laterali Porta classica (c) Porta moderna (m) Porta con cerniera a destra o a sinistra Maniglia opzionale Staffa a parete o ad angolo
Piedistallo e/o basamento Accumulatore di calore Rivestimento in pietra naturale
Forno e / ovano portalegna
Scarico fumi superiore Scarico fumi posteriore Kit presa aria esterna, attraverso Kit presa aria esterna, posteriore
1) HWAM Classic 4 con forno deve essere installato con l’uscita fumi superiore.
Selezione della stufa a legna
La scelta della nuova stufa a legna è una decisione importante. Offriamo un’ampia gamma di stufe a legna di alta qualità e i nostri rivenditori sono pronti a guidarti nella ricerca di quella giusta per la tua casa e le tue esigenze. Per ulteriori informazioni, visita il nostro sito web.
Le dimensioni, la posizione e il corretto allacciamento della stufa a legna sono fondamentali per garantire il comfort, la funzionalità e la sicurezza. Nelle pagine seguenti troverai le specifiche tecniche che ti aiuteranno a prendere la decisione giusta.
Installazione ottimale
Per un’esperienza ottimale con la tua nuova stufa a legna HWAM, il luogo di installazione è importante. Colloca la stufa a legna in un luogo della casa in cui le persone possano riunirsi e godersi un’atmosfera accogliente.
Trovare un luogo in cui il calore possa circolare in modo efficiente è importante anche per la funzionalità, garantendo una distribuzione confortevole del calore nella tua casa.
Quando si pianifica l’installazione di una stufa a legna, è importante considerare le distanze di sicurezza dai materiali combustibili, così come la costruzione dell’edificio e la canna fumaria. Le distanze minime applicabili ai materiali combustibili per i nostri modelli HWAM sono riportate nelle pagine seguenti.
Allacciamento corretto
Il corretto allacciamento della stufa a legna è fondamentale per garantire un funzionamento, un’efficienza e una sicurezza ottimali. Assicurati che il camino o la canna fumaria siano installati correttamente per ottenere una combustione ottimale. Anche la canne fumaria e le parti del camino devono rispettare distanze minime dal materiale combustibile. Verifica i regolamenti in vigore nella tua zona.
Per garantire la massima conformità, ti consigliamo sempre di rivolgerti a un professionista per l’installazione. In caso di dubbi, contatta il rivenditore HWAM o il tuo spazzacamino locale per ricevere consigli e indicazioni.
Ecodesign compliant
Tutti i modelli HWAM soddisfano i più severi requisiti dell’UE e sono testati presso i principali istituti di prova in Europa. Sono provvisti del marchio CE e approvati secondo la norma europea EN 13240 / EN 13229
– Uscita fumi
Scarico fumi posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
Scarico fumi superiore –Appeso a parete dritta, dalla parete al centro dello scarico fumi
Scarico fumi superiore –Appeso a parete ad angolo, dalla parete al centro dello scarico fumi
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
7. Da pavimento infiammabile, min.
* Tali requisiti di distanza sono soddisfatti quando la stufa è montata su un basamento o piedistallo
pavimento
–
aria esterna , posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
Scarico fumi superiore – Appeso a parete dritta, dalla parete al centro dello scarico fumi
Scarico fumi superiore – Appeso a parete ad angolo, dalla parete al centro dello scarico fumi
DISTANZA DA
MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
7. Da pavimento infiammabile, min.
Basamento
Piedistallo
* Tali requisiti di distanza sono soddisfatti quando la stufa è montata su un basamento o piedistallo.
Sul pavimento A parete
DIMENSIONI
– porta c / porta m, kg.
Peso – Porta C / Porta M, kg. – pietra ollare
Peso – Porta C / Porta M, kg. – Moca Cream
Peso – Porta C / Porta M, kg. – Dark Galaxy
Peso – Porta C / Porta M, kg. – Tobacco
calore,
DIMENSIONI DI COLLEGAMENTO (mm)
– Uscita fumi
DISTANZA DA
MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato – dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
DIMENSIONI
di combustione, larghezza , mm.
Peso – porta c / porta m, kg.
Peso – porta c / porta m, kg. – pietra ollare
Peso – porta c / porta m, kg. – Moca Cream
Peso – porta c / porta m, kg. – Dark Galaxy
Peso – porta c / porta m, kg. – Tobacco
DIMENSIONI DI COLLEGAMENTO (mm)
Presa aria esterna , posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.*
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.*
/
/
/
/
/ 630
/
/
/
/
/
* Attenzione! Le dimensioni per il posizionamento in angolo sono indicative. Per ulteriori chiarimenti rivolgersi al proprio rivenditore HWAM o allo spazzacamino.
/
DIMENSIONI
di combustione, larghezza , mm.
Peso – porta c / porta m, kg.
Peso – porta c / porta m, kg. – pietra ollare
Peso – porta c / porta m, kg. – Moca Cream
Peso – porta c / porta m, kg. – Dark Galaxy
Peso – porta c / porta m, kg. – Tobacco
Peso, accumulatore di calore, kg.
DIMENSIONI DI COLLEGAMENTO (mm)
/
– Kit presa aria esterna
Presa aria esterna , posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.*
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.*
/
* Attenzione! Le dimensioni per il posizionamento in angolo sono indicative. Per ulteriori chiarimenti rivolgersi al proprio rivenditore HWAM o allo spazzacamino.
DIMENSIONI
DIMENSIONI DI COLLEGAMENTO (mm)
– Uscita fumi
–
– Kit presa aria esterna
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
DIMENSIONI
HWAM 4510
HWAM 4520
4510
HWAM 4510
HWAM 4520
DIMENSIONI DI COLLEGAMENTO (mm)
Presa aria esterna posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
Scarico fumi superiore – Appeso a parete dritta, dalla parete al centro dello scarico
Scarico fumi superiore – Appeso a parete ad angolo, dalla parete al centro dello scarico fumi
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
7. Da pavimento infiammabile, min.
1) Due varianti di HWAM 4510 e HWAM 4520 sono disponibili con SmartControl™: montato a parete e su base alto. 2) Tali requisiti di distanza sono soddisfatti quando la stufa è montata su
DIMENSIONI
di combustione, larghezza , mm.
Peso – porta c / porta m, kg.
Peso – porta c / porta m, kg. – pietra ollare
Peso – porta c / porta m, kg. – Moca Cream
Peso – porta c / porta m, kg. – Dark Galaxy
Peso – porta
/ porta m, kg. – Tobacco
Peso, accumulatore di calore, kg.
DIMENSIONI DI COLLEGAMENTO (mm)
– Kit presa
Presa aria esterna , posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
DA
MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
DIMENSIONI
Larghezza,
Profondità,
Camera di combustione, larghezza , mm.
Peso – porta c / porta m, kg.
Peso – porta c / porta m, kg. – pietra ollare
Peso – porta c / porta m, kg. – Moca Cream
Peso – porta c / porta m, kg. – Dark Galaxy
Peso – porta c / porta m, kg. – Tobacco
Peso, accumulatore
DIMENSIONI DI
calore, kg.
Presa aria esterna posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.
DIMENSIONI
larghezza , mm.
Peso – porta c / porta m, kg.
Peso, accumulatore di calore, kg.
Peso – Modulo aggiuntivo per HWAM 5580, kg.
Peso – Piastra per la distribuzione del peso / il rinforzo del pavimento, kg.
DIMENSIONI DI COLLEGAMENTO (mm)
– Uscita fumi
– alt. dal pavimento
Scarico fumi posteriore – alt. dal pavimento
Diametro – Kit presa aria esterna
Presa aria esterna , posteriore – alt. dal pavimento
Presa aria esterna , inferiore – misura dal bordo posteriore
DISTANZA DA MATERIALI COMBUSTIBILE (mm)
(canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili, davanti, min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.
Dal pavimento al soffitto combustibile, min.
* Quando si installa un modulo aggiuntivo, la distanza richiesta aumenta di 225 mm.
HWAM 5610m
Porta cerniera a sinistra
HWAM 5630c
Porta cerniera a sinistra
HWAM 5650m
Porta cerniera a destra
DIMENSIONI
di combustione, larghezza , mm.
Peso – porta c / porta m, kg.
Peso, accumulatore di calore, kg.
Peso – Modulo aggiuntivo per HWAM 5670, kg.
Peso – Piastra per la distribuzione del peso / il rinforzo del pavimento, kg.
DIMENSIONI DI COLLEGAMENTO (mm)
fumi superiore – alt. dal pavimento (incl. Rauchrohr)
Scarico fumi posteriore – alt. dal pavimento (incl. Rauchrohr)
– Kit presa aria esterna
Presa aria esterna , posteriore –
Presa aria esterna , inferiore – misura dal bordo posteriore
DISTANZA DA
MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato (Stahl), min.
2A. Lato - dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili , davanti, min.
3A. Distanza mobili , lato, min.
4. Lato, davanti alla stufa, min.
Dal pavimento al soffitto combustibile, min.
* Quando si installa un modulo aggiuntivo, la distanza richiesta aumenta di 225 mm.
Porta cerniera a sinistra Porta cerniera a destra
Porta cerniera a destra
HWAM I 40/55m
Porta cerniera a destra HWAM I
di combustione, larghezza , mm.
– porta c / porta m, kg.
DIMENSIONI DI COLLEGAMENTO (mm)
Diametro – Uscita fumi
Scarico fumi superiore – alt. dal fondo (incl. Rauchrohr)
Scarico fumi posteriore – alt. dal fondo (incl. Rauchrohr)
Diametro – Kit presa aria esterna
Presa aria esterna , posteriore – alt. dal fondo del inserto
Presa aria esterna, inferiore – misure dal bordo anteriore dell'inserto
Nicchia per l'inserto, A x L x P
Nicchia per SmartControl Airbox, sotto l'inserto, centrata rispetto alla parete posteriore, A x L x P
DISTANZA DA
MATERIALI COMBUSTIBILE (mm)
1. Retro, min.
2. Lato, min.
3. Distanza mobili , davanti, min.
4. Lato, davanti alla stufa, min.
5. Da pavimento infiammabile, min.
* Distanza da parete infiammabile con isolante non infiammabile.
Porta cerniera a destra
Importante!
L’installazione di un inserto per caminetto può essere molto diversa da un’abitazione all’altra.
Per informazioni complete, consulta la guida all’installazione del modello specifico sul sito www.hwam.com/it.
Rivolgiti per assistenza al tuo rivenditore HWAM locale o al tuo spazzacamino di fiducia.
Scarico fumi posteriore – Porta cerniera a sinistra
Scarico fumi superiore – Porta cerniera a sinistra
Dimensioni di installazione consigliate (= dimensione della cassetta + 5
Scarico fumi posteriore – Porta cerniera a destra
Scarico fumi superiore – Porta cerniera a destra
di combustione, larghezza , mm.
Peso – porta c / porta m, kg.
DIMENSIONI DI COLLEGAMENTO (mm)
Diametro – Uscita fumi
Scarico fumi superiore – alt. dal fondo (incl. Rauchrohr)
Scarico fumi posteriore – alt. dal fondo (incl. Rauchrohr)
Diametro – Kit presa aria esterna
Presa aria esterna , posteriore – alt. dal fondo del inserto
Presa aria esterna, inferiore – misure dal bordo anteriore dell'inserto
Nicchia per l'inserto, A x L x P
DISTANZA DA MATERIALI COMBUSTIBILE (mm)
1. Retro, min.
2. Lato, min.
3. Distanza mobili, davanti, min.
3A. Distanza mobili, lato min.
4. Lato, davanti alla stufa, min.
5. Da pavimento infiammabile, min.
6. Dal pavimento al soffitto combustibile, min. 1820
* Distanza da parete infiammabile con isolante non infiammabile.
Porta cerniera a destra
Importante!
L’installazione di un inserto per caminetto può essere molto diversa da un’abitazione all’altra.
Per informazioni complete, consulta la guida all’installazione del modello specifico sul sito www.hwam.com/it.
Rivolgiti per assistenza al tuo rivenditore HWAM locale o al tuo spazzacamino di fiducia.
DIMENSIONI
DIMENSIONI DI COLLEGAMENTO (mm)
Presa aria esterna , posteriore –
Presa aria esterna , inferiore – misura dal bordo posteriore
DISTANZA DA MATERIALI COMBUSTIBILE (mm) (canale da fumo isolato / non isolato)
1. Retro, min.
1A. Retro – dalla parete al centro del raccordo fumi, uscita superiore, min.
2. Lato, min.
2A. Lato – dalla parete al centro del raccordo fumi, uscita superiore, min.
3. Distanza mobili , min.
4. Lato, davanti alla stufa, min.
5. Posizionamento in angolo, 45º, dalla parete alla stufa, min.*
6. Posizionamento ad angolo, 45º, dalla parete al centro del raccordo fumi, min.*
/
* Attenzione! Le dimensioni per il posizionamento in angolo sono indicative. Per ulteriori chiarimenti rivolgersi al proprio rivenditore HWAM o allo spazzacamino.
/
N.B.! A causa del costante sviluppo dei nostri prodotti, i valori effettivi possono differire da quelli sopra indicati. Per conoscere i valori effettivi rivolgersi al rivenditore HWAM e visitare il sito www.hwam.com/it.
N.B.! A causa del costante sviluppo dei nostri prodotti, i valori effettivi possono differire da quelli sopra indicati. Per conoscere i valori effettivi rivolgersi al rivenditore HWAM e visitare il sito www.hwam.com/it.
(1) Solo varianti con HWAM® Autopilot™. (2) HWAM® SmartControl™ 4 stelle. HWAM® Autopilot™ 3 stelle.
NB! La tabella mostra la situazione al momento della pubblicazione del catalogo. La situazione attuale è disponibile presso il vostro rivenditore HWAM ed è possibile prenderne visione su www.hwam.com/it.
In preparazione.
NB! La tabella mostra la situazione al momento della pubblicazione del catalogo. La situazione attuale è disponibile presso il vostro rivenditore HWAM ed è possibile prenderne visione su www.hwam.com/it.
Questo catalogo presenta la gamma HWAM. Nell’ambito della politica aziendale di miglioramento continuo dei prodotti, HWAM si riserva il diritto, in qualsiasi momento, di apportare modifiche ai prodotti in relazione agli sviluppi tecnici ritenuti utili. Tutte le dimensioni, i colori e le caratteristiche sono sog
getti a modifiche in base ai requisiti tecnici del
Novembre 2024.
