GÜÇ AKTARMA SİSTEMİ

N Aks

Planet Taşıyıcının Toplanması

Yanda okla gösterilen dayama flanşını planet taşıyıcıya yerleştirin.

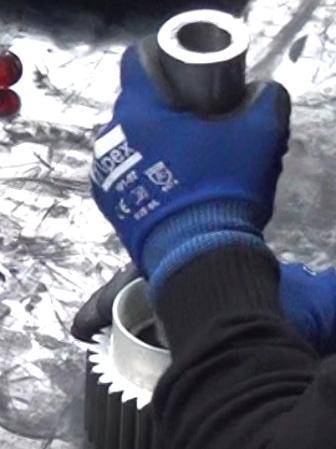

Rulmanları planet dişlilerin içerisine monte edin. Bir malafa veya plastik çekiçle hafifçe vurmanız gerekebilir. Tam yerlerine oturduklarında rulmanların ortasındaki segman planet dişlideki oluğuna yerleşir ve bir "tık" sesi duyulur. Bu aşamadan sonra dişliyle rulmanı birbirinden ayıramazsınız.

N Aks

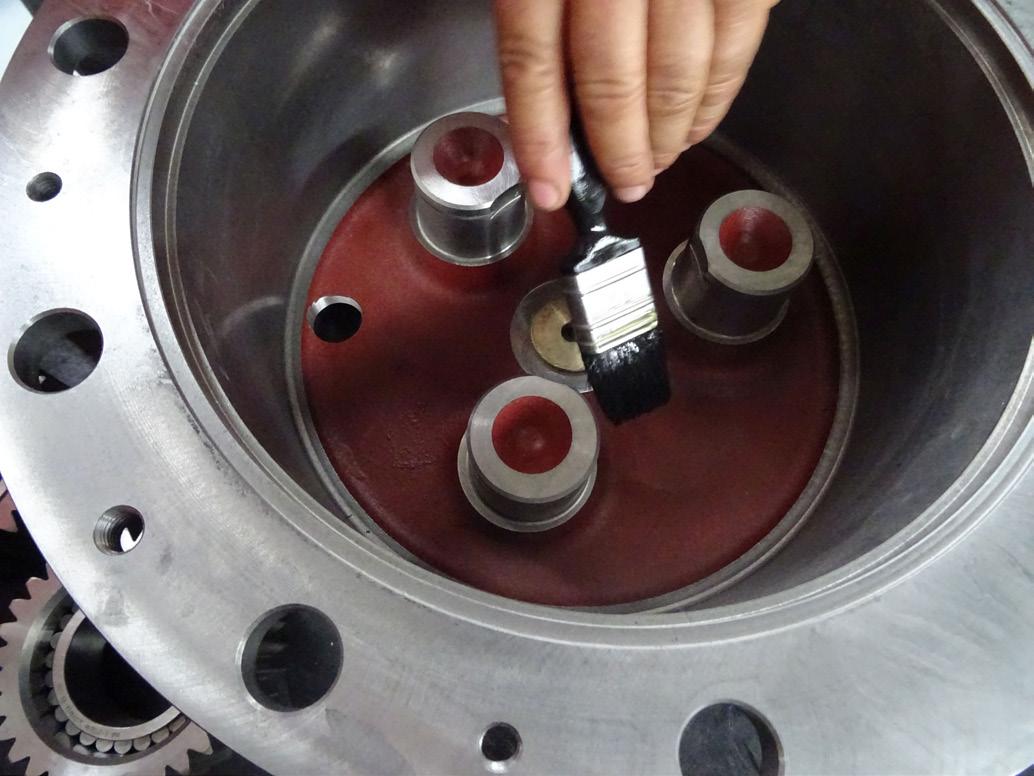

Planet taşıyıcı üzerindeki dişli yataklarına ince bir tabaka yağ sürün.

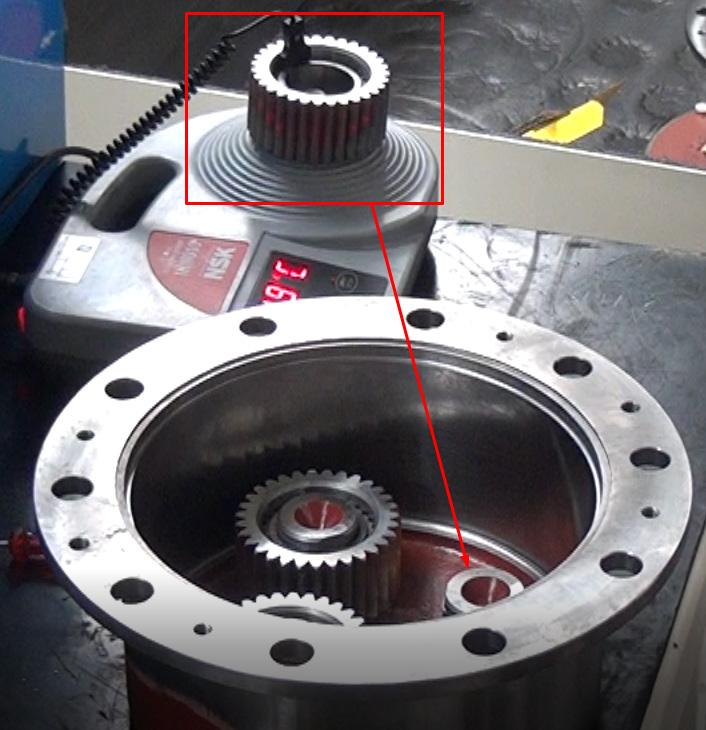

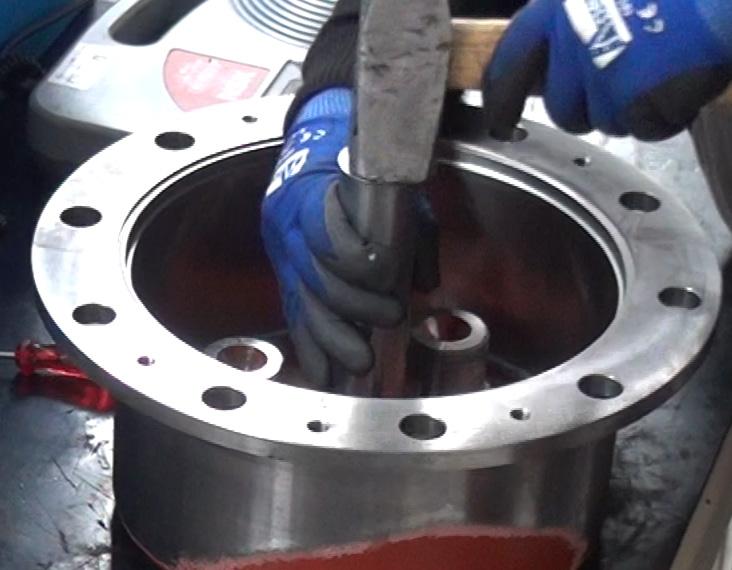

Planet dişli - rulman komplesini rulman ısıtıcıda 110 0C'ye ısıtın. Yeterli sıcaklığa ulaştıklarında çakma aparatı yardımıyla planet dişli komplelerini yerlerine monte edin.

G Aktarma S Stem

N Aks

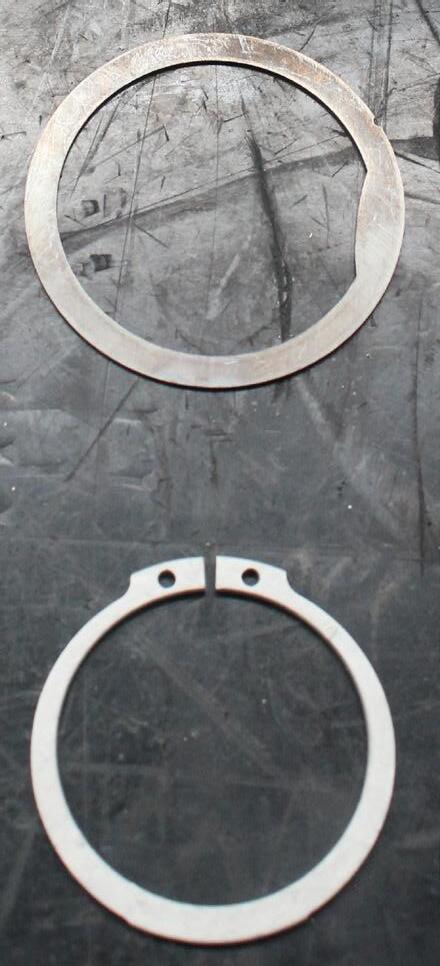

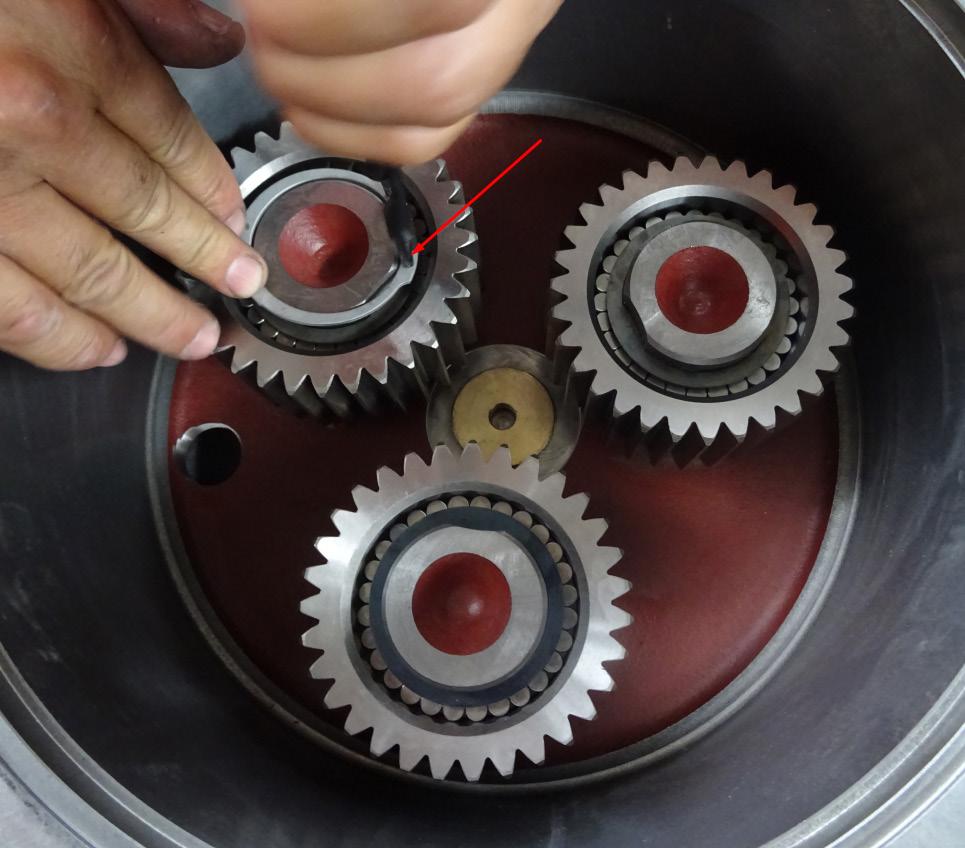

Planet dişliler içindeki rulmanların üzerine önce bir önceki sayfada gösterilen pulu, sonra da segman pensesi yardımıyla segmanı takın.

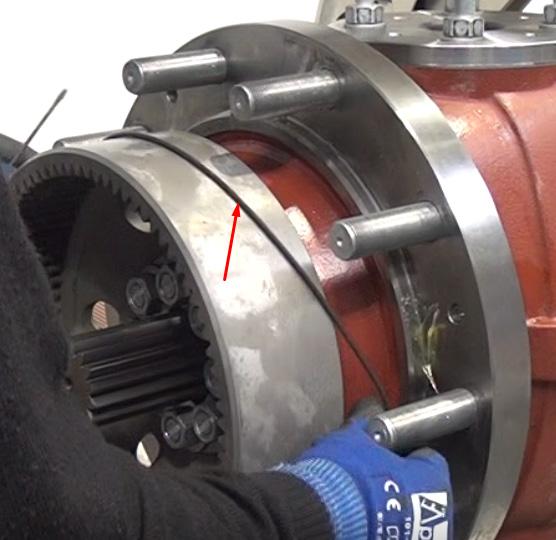

Aks başlarına takacağımız O-ringin sabit kalması için yanda gösterildiği şekilde birkaç noktadan gres sürün.

O-ringi takın (her aks başı için bir adet).

N Aks

Planet taşıyıcıyı yanda görüldüğü gibi vince bağlayıp vinç yardımıyla aks başına yaklaştırın.

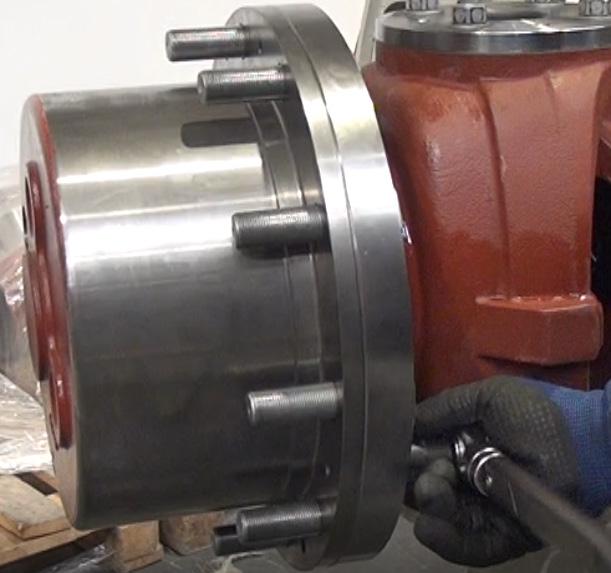

Daha sonra delikleri hizalayarak planet taşıyıcıları aks başlarına yanda gösterildiği şekilde monte edin.

G Aktarma S Stem

N Aks

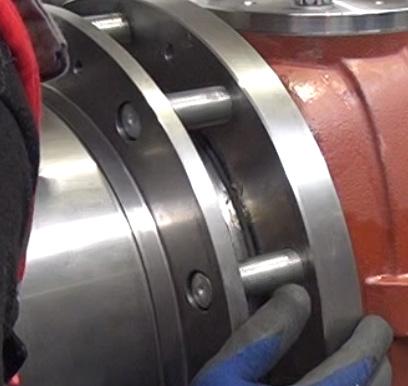

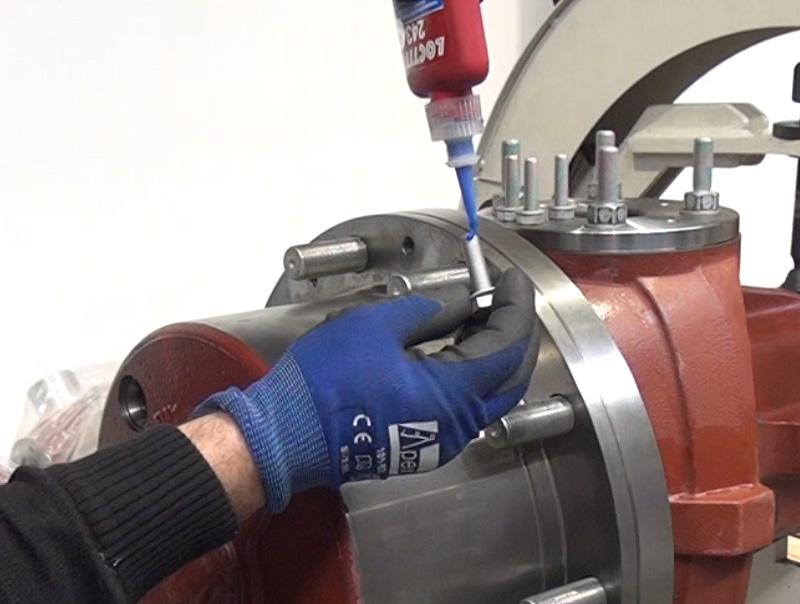

Cıvatalara (M10) pullarını takıp loctite 243 tatbik edin.

Cıvataları 61 Nm sıkma tork değerinde sıkın.

Aynı şekilde diğer planet taşıyıcıyı da diğer aks başına monte edin.

N Aks

Direksiyon Grubunun Toplanması

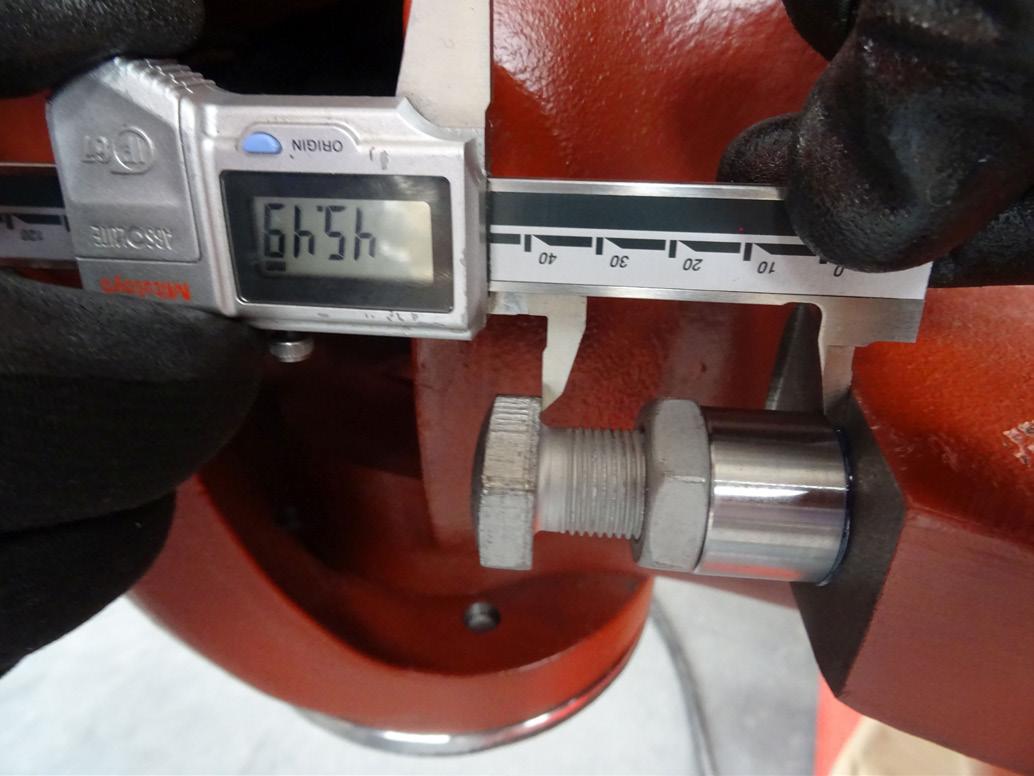

Tahdit cıvatası başı ile tahdit burcu sonu arası mesafe 45 mm olacak şekilde ayarlayın. (bkz. yandaki şekil)

Tahdit cıvatasına loctite 243 tatbik edip somunu 450 Nm sıkma tork değerinde sıkın. Diğer tahdit cıvatasında da aynı işlemi uygulayın.

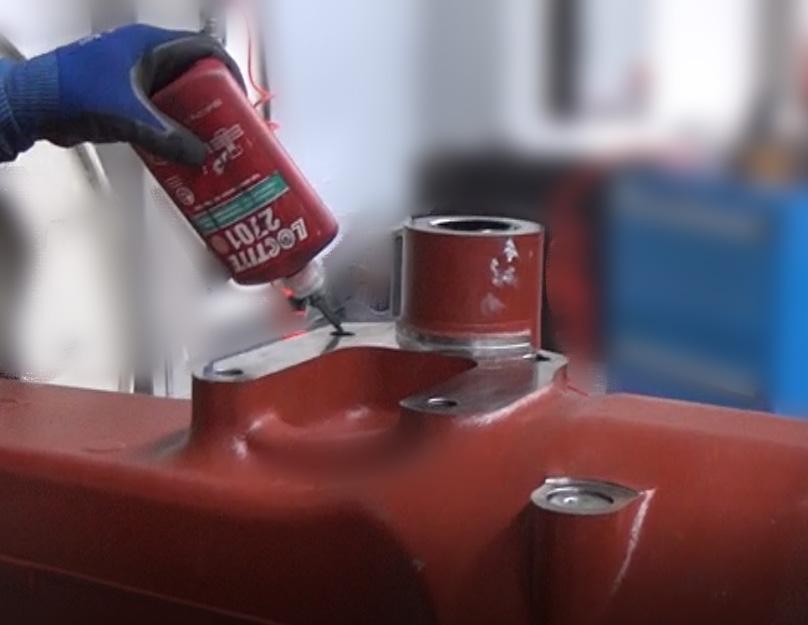

Direksiyon silindir montaj yuvalarına loctite 2701 tatbik edin.

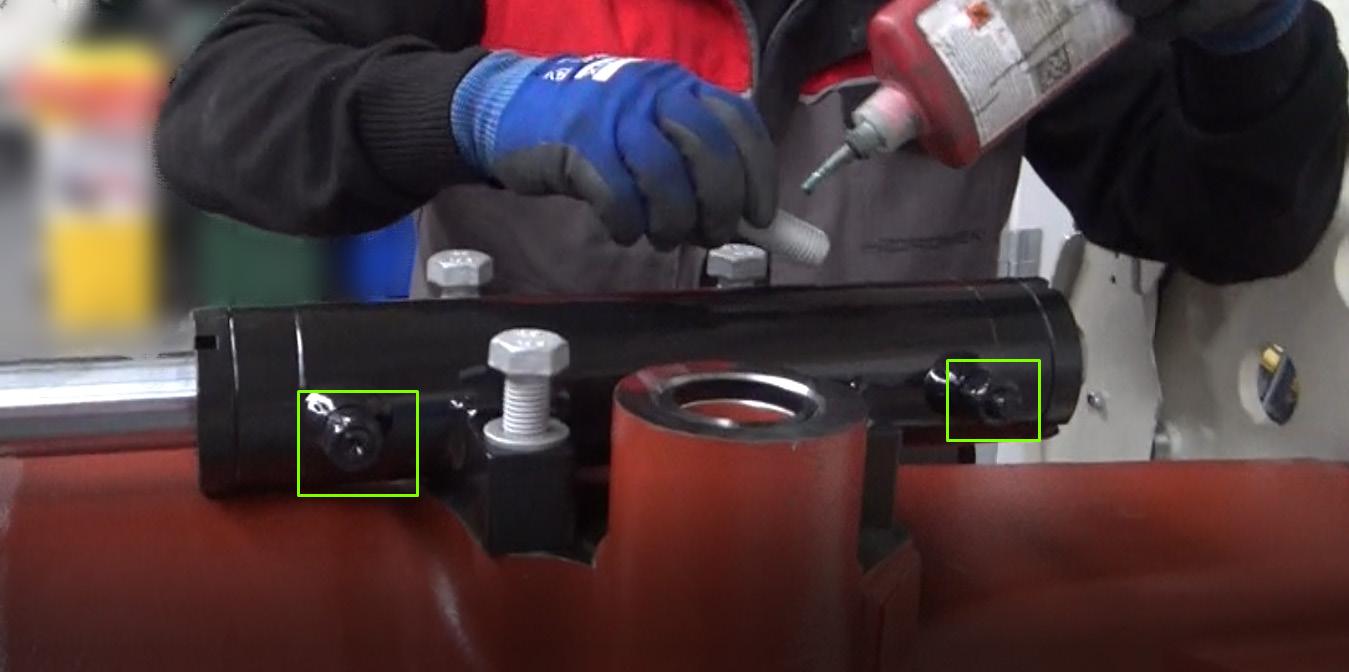

Silindiri yanda görüldüğü gibi, tapaları aksın yukarı tarafını gösterecek şekilde yerleştirip cıvatalara loctite 2701 tatbik ederek yerlerine takın.
