GÜÇ AKTARMA SİSTEMİ

N Aks

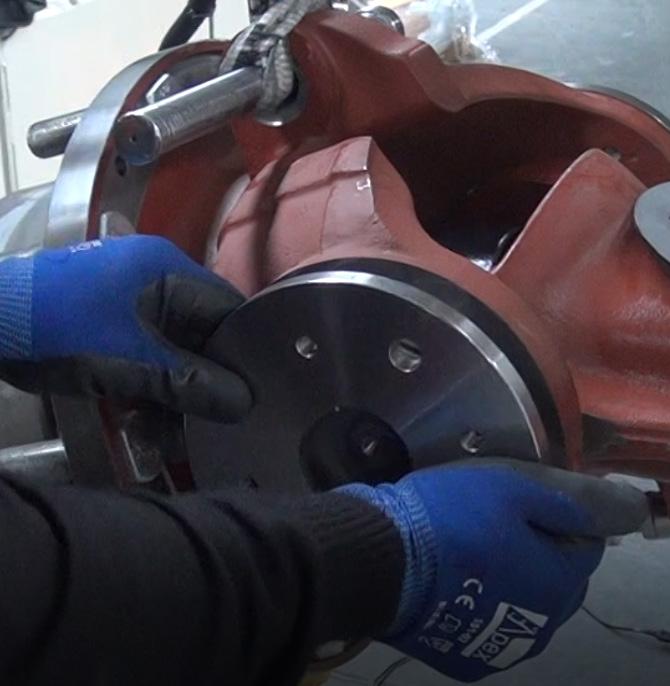

Üst aks başı rulman kapağının cıvatalarını ve saplamalarını somunlarıyla beraber gevşetip sökün. Aks başı rulman kapağını çıkarı, altındaki şimleri alın.

Alt aks başı rulman kapağının cıvatalarını gevşetip sökün. Alt aks başı rulman kapağını çıkarın.

Rulman kapakları üzerindeki rulmanları sökmeniz gerekiyorsa uygun bir çektirme kullanarak rulmanlara hasar verden sökmeye çalışın.

Keçeleri sökerseniz montaj sırasında yeni keçe takın.

Üst aks başı rulman kapağı

Alt aks başı rulman kapağı

N Aks

Aks başını aks kovanından ayırın.

Diğer aks başını da aynı adımları izleyerek sökün.

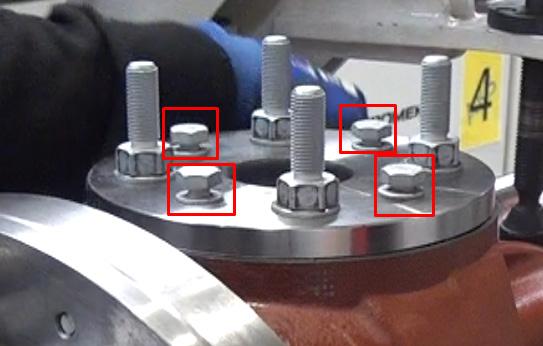

Çember dişli komplesini aks başına bağlayan somunları gevşetip sökün.

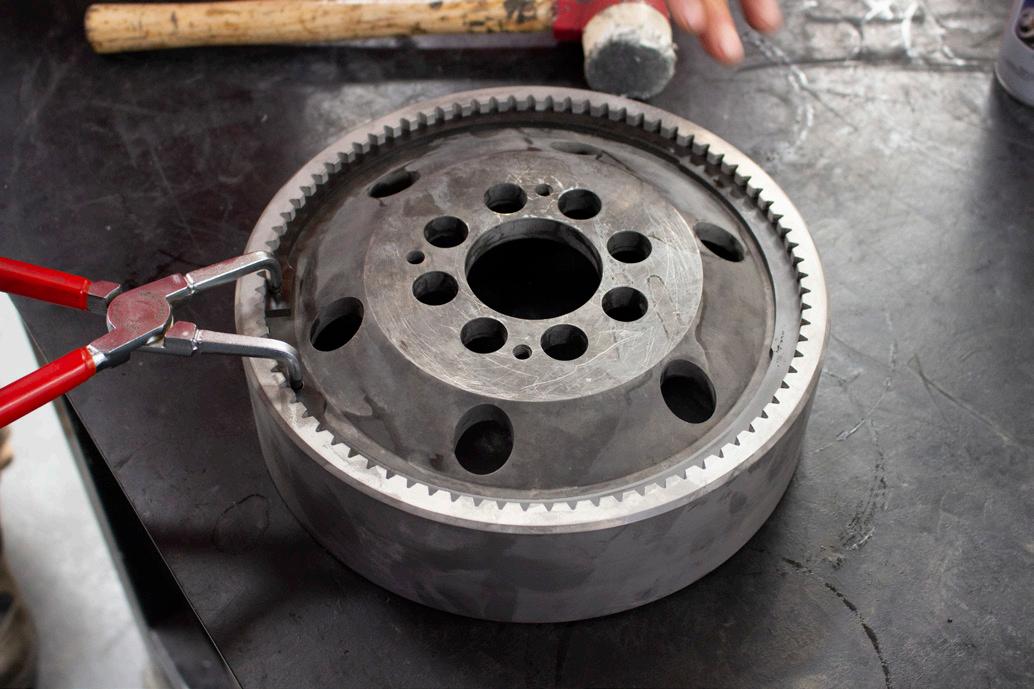

Çember dişli komplesini aks başından ayırıp tezgaha yerleştirin. Segman pensesi yardımıyla yanda görüldüğü gibi segmanı çıkarın.

Çember dişli ve çember dişli taşıyıcıyı birbirinden ayırın.

G Aktarma S Stem

ÖN AKS

Şimi çıkarın.

N Aks

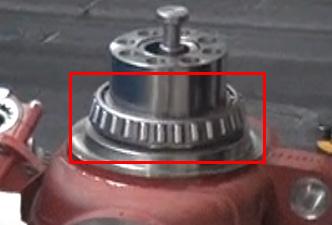

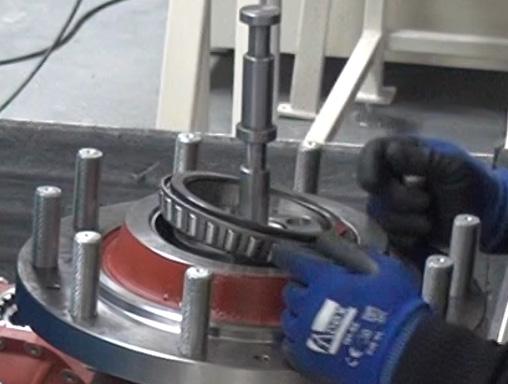

Poyrayı çıkarın. Aks başı üzerine taktığınız yanda gösterilen rulmanı uygun bir çektirme ile çekerek çıkarın.

Gerekiyorsa poyra üzerindeki keçeyi ve rulman zarflarını sökün.

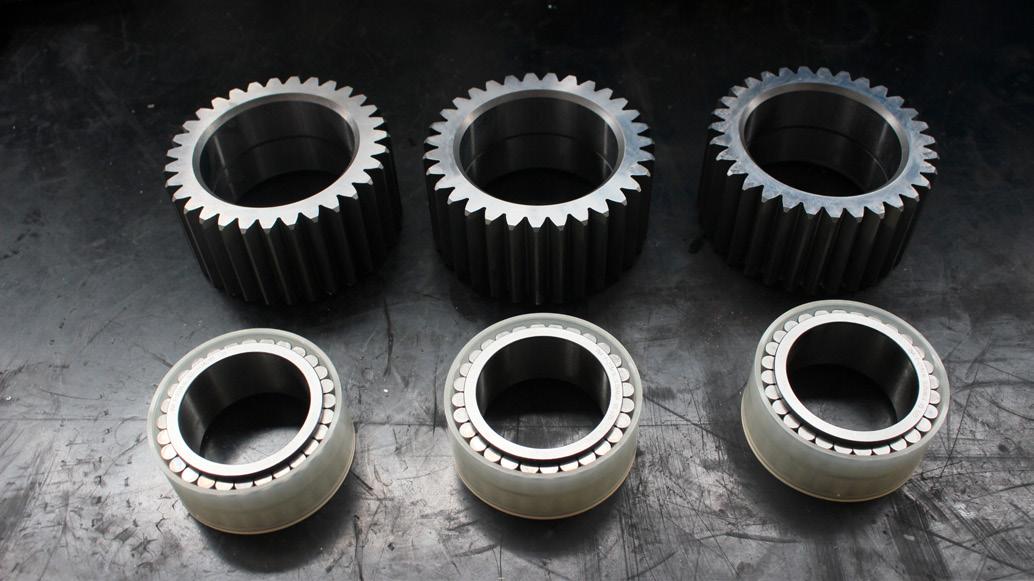

Planet taşıyıcı üzerindeki dayama flanşını, planet dişlirulman komplelerini gerekiyorsa sökün. Planet dişli-rulman komplesi rulmanın ortasındaki segman ile sabitlenmiştir. Birbirinden ayırmanız gerekiyorsa parçalara zarar vermeden bunu yapmanız mümkün değildir. Ayrıca rulman üzerinde de bir segman bulunmaktadır. Önce o segmanı segman pensesi ile sökün. Daha sonra bir çektirme ile planet dişlirulman komplesini taşıyıcıdan ayırın.

Aks başı ve parçalarının dağıtılması işlemi tamamlanmıştır.

Diğer aks başını da aynı işlem basamaklarını uygulayarak söküp dağıtabilirsiniz.

G Aktarma S Stem

ÖN AKS yardımı ile diferansiyeli aks kovanından ayırın.

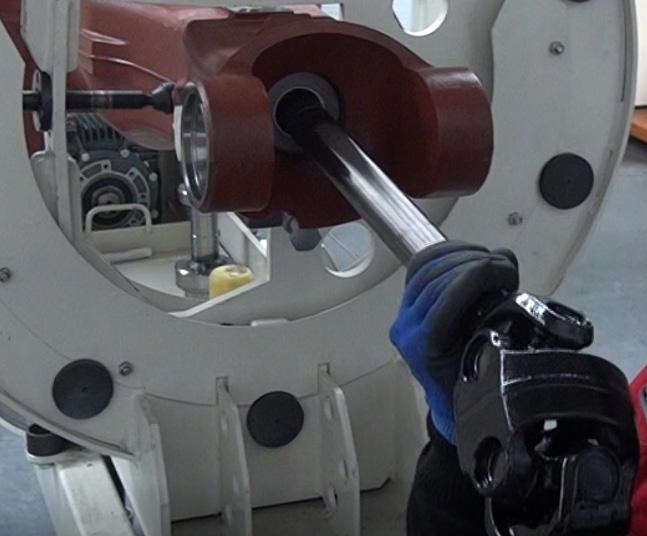

Aks millerini her iki taraftan da çıkarın.

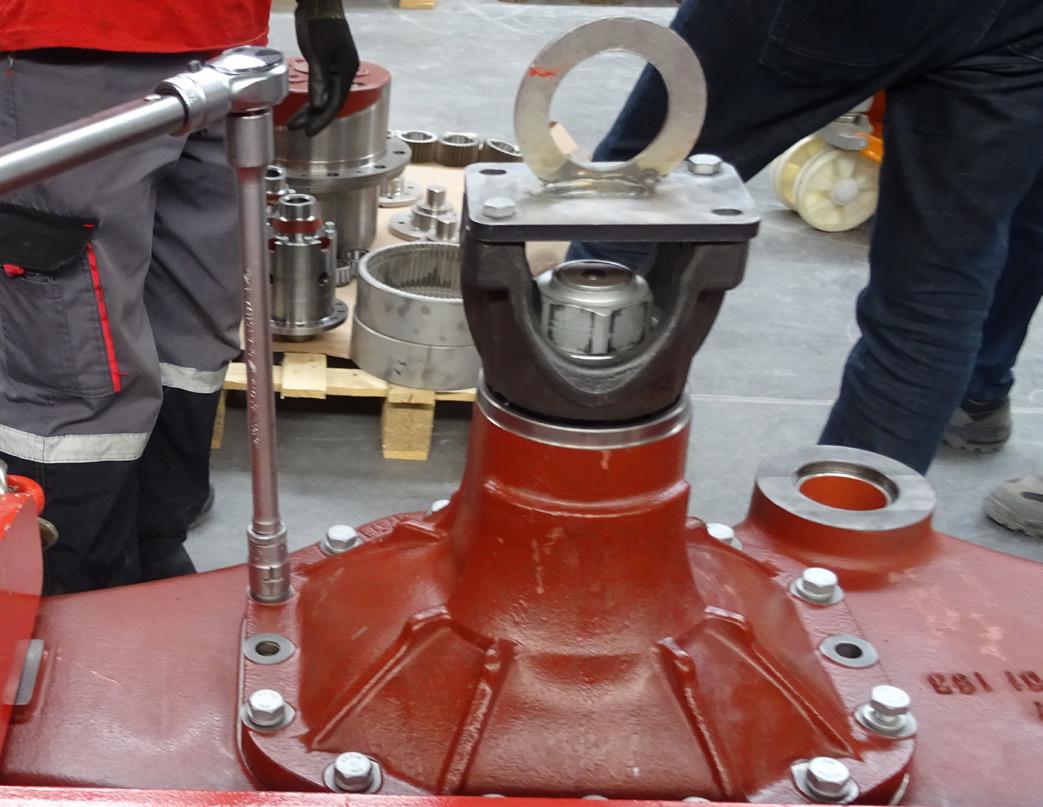

Diferansiyel üzerine yanda görüldüğü şekilde diferansiyel kaldırma aparatını cıvatalarla sabitleyin. Diferansiyeli kovana sabitleyen cıvataları gevşetip sökün.

N Aks

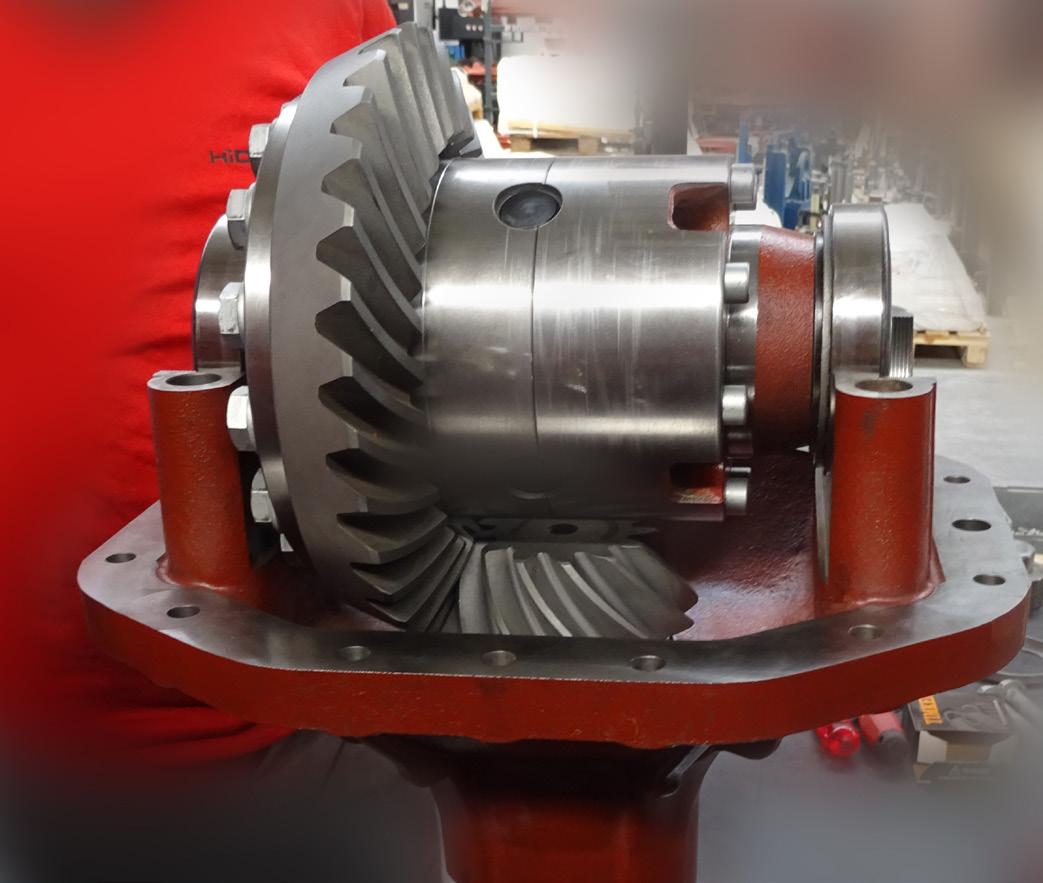

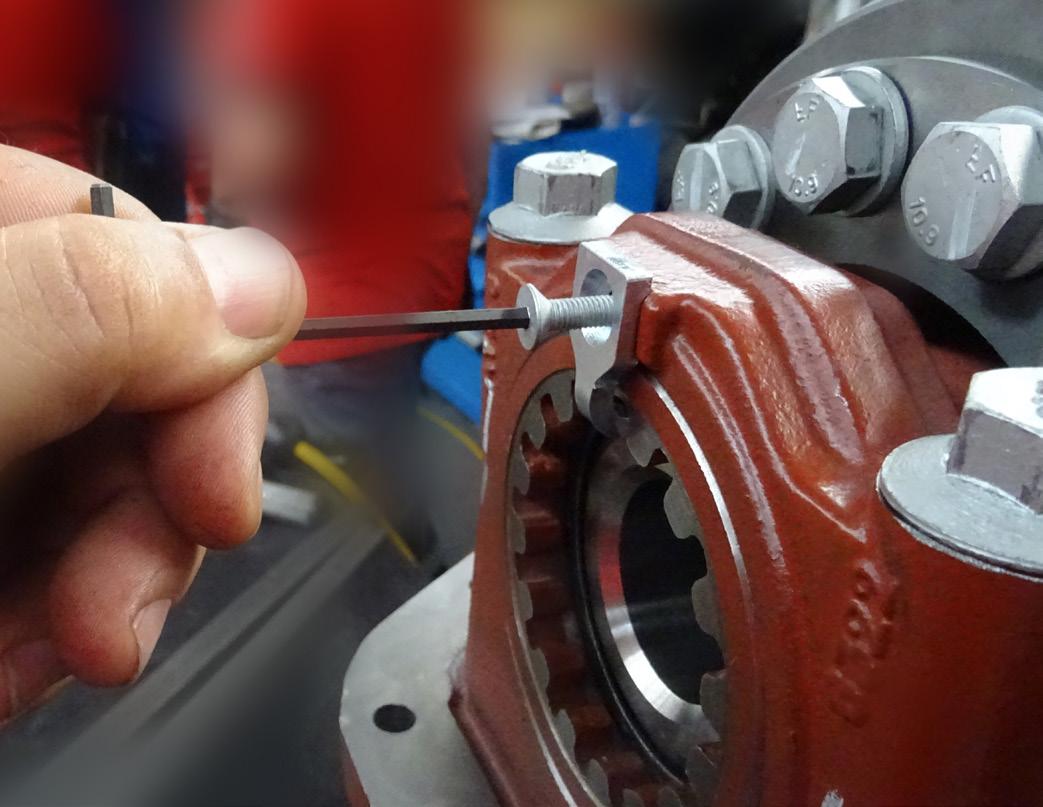

Diferansiyelin Dağıtılması Ayna somunu kilit sacını sabitleyen cıvatayı gevşetip sökün.

Rulman dayama burçlarını çıkarın. Diferansiyel kovan keplerinin cıvatalarını gevşeterek çıkarın ve kovan keplerini sökün. İstavroz kutusunu diferansiyelden ayırın.

Mahruti somununu gevşeterek sökün ve mahrutiyi çıkarın. Mahruti üzerindeki rulmanı sökmeniz gerekiyorsa bu işlem için rulmana zarar vermeden sökmenizi sağlayacak uygun bir çektirme kullanın.
