GÜÇ AKTARMA SİSTEMİ

N Aks

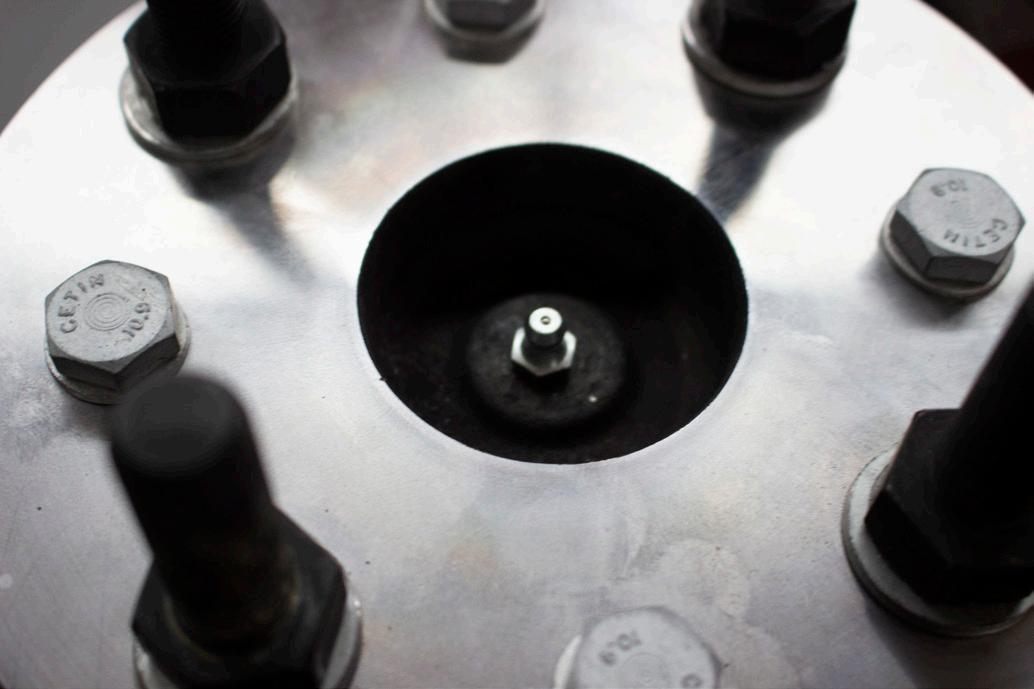

Alt aks başı kapağının gresörlüğünü takın. Yanda siyah daire içinde gösterilen M10 cıvataları (4 adet) pullarıyla beraber takarak sıkın.

Aks kovanını çevirip üst aks başı kapağını takıp karşılıklı 2 saplamayı hafifçe sıkın. Kapak ile aks başı arasında kalan aralığa hazır kesilmiş 3 mm'lik şim parçalarını takın.

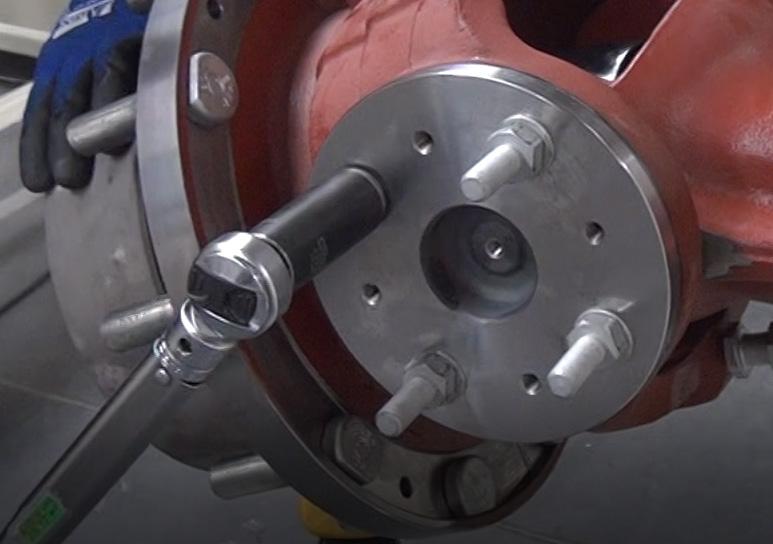

Saplamalara loctite 243 sürerek somunlarını 177 Nm tork değerinde sıkın. (Saplamaları pullarıyla beraber takın).

N Aks

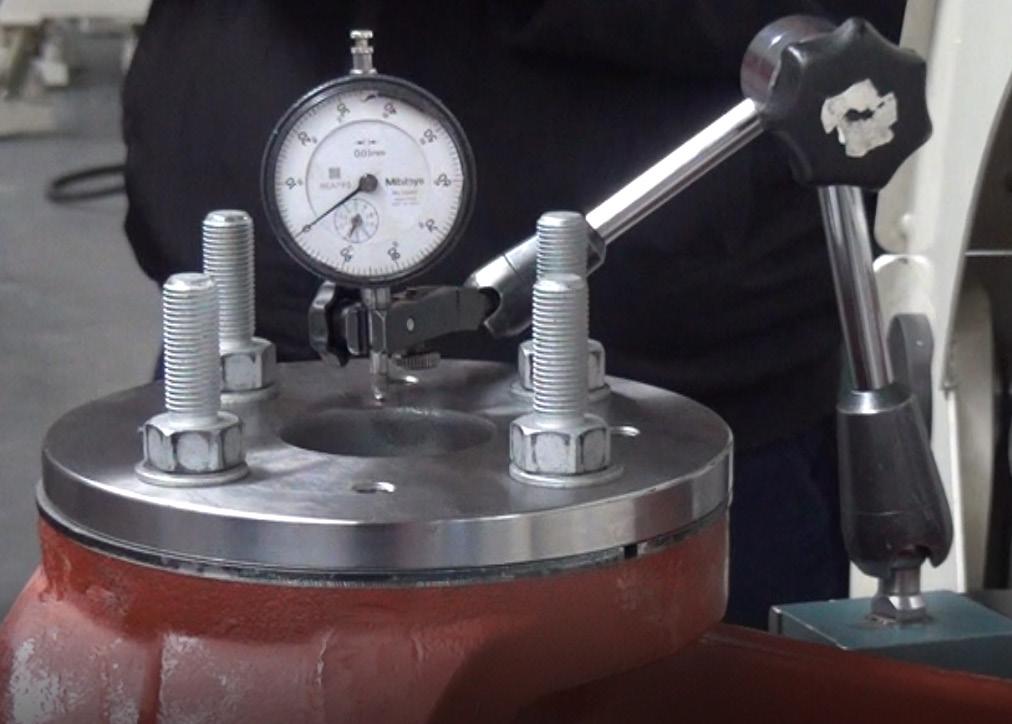

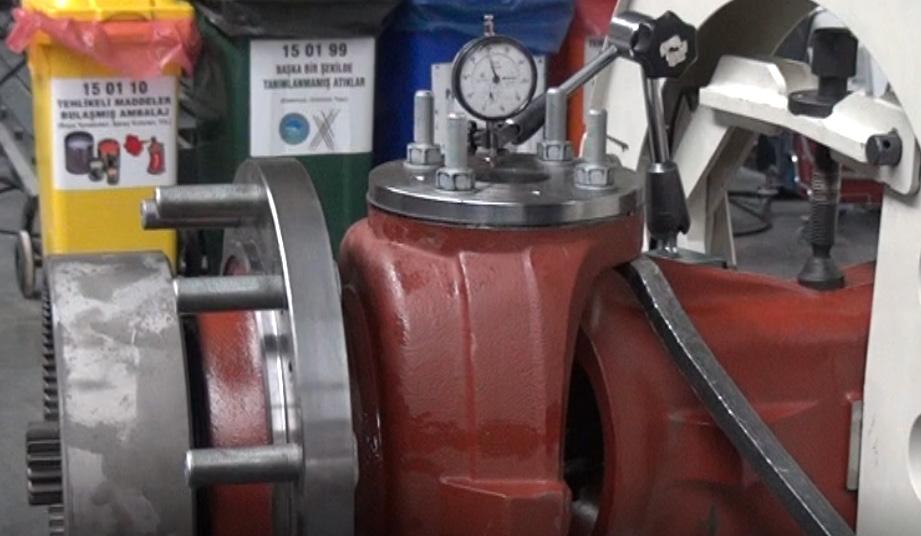

Aks başını yanda görüldüğü gibi levyeyle yukarı doğru kaldırarak sağda aşağıda gördüğünüz şekilde kurduğunuz komparatördeki değeri okuyun.

Okudğunuz boşluk değerine 0.9 mm önyükleme miktarını da ekleyin. Elde ettiğiniz toplamı taktığınız standart şimin ölçüsü olan 3 mm'den çıkarın. Bulduğunuz değer kullanmanız gereken şim ölçüsünü gösterecektir.

X= boşluk değeri gerekli şim ölçüsü (mm) = [3 - (X + 0.9)]mm

Örnek:

Okunan boşluk değeri= 1.7 mm olsun.

Bu değere önyükleme miktarı olan 0.9 mm'yi ekleyelim.

1.7 + 0.9 = 2.6 mm.

Çıkan sonucu 3 mm'den çıkaralım; 3 - 2.6 = 0.4 mm = kullanmanız gereken şim ölçüsüdür.

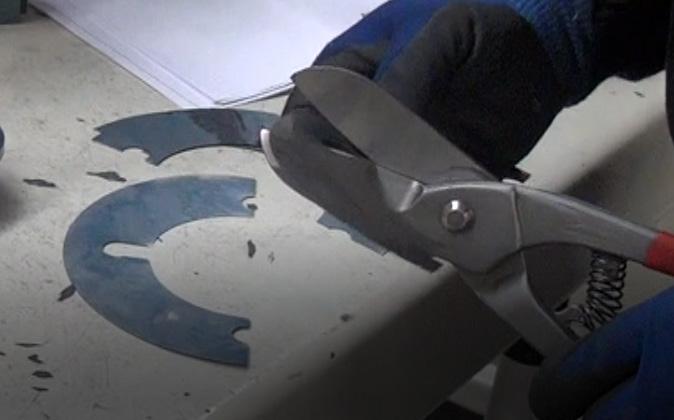

Saplama somunlarını gevşetip taktığınız 3 mm'lik şimi çıkarın. Ölçtüğünüz boşluğa uygun olarak belirlediğiniz ölçüde şim (ler)i yanda görüldüğü gibi keserek montaja hazır hale getirin.

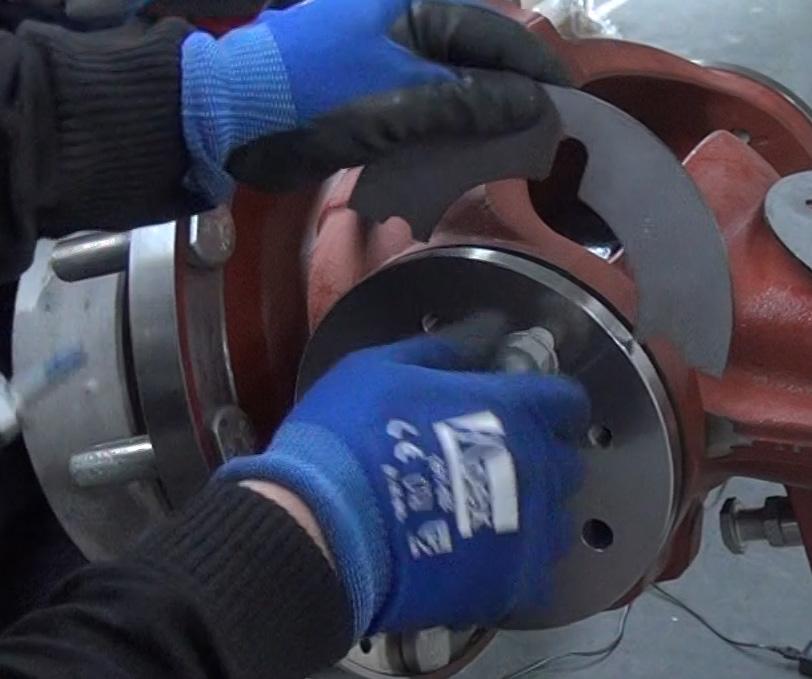

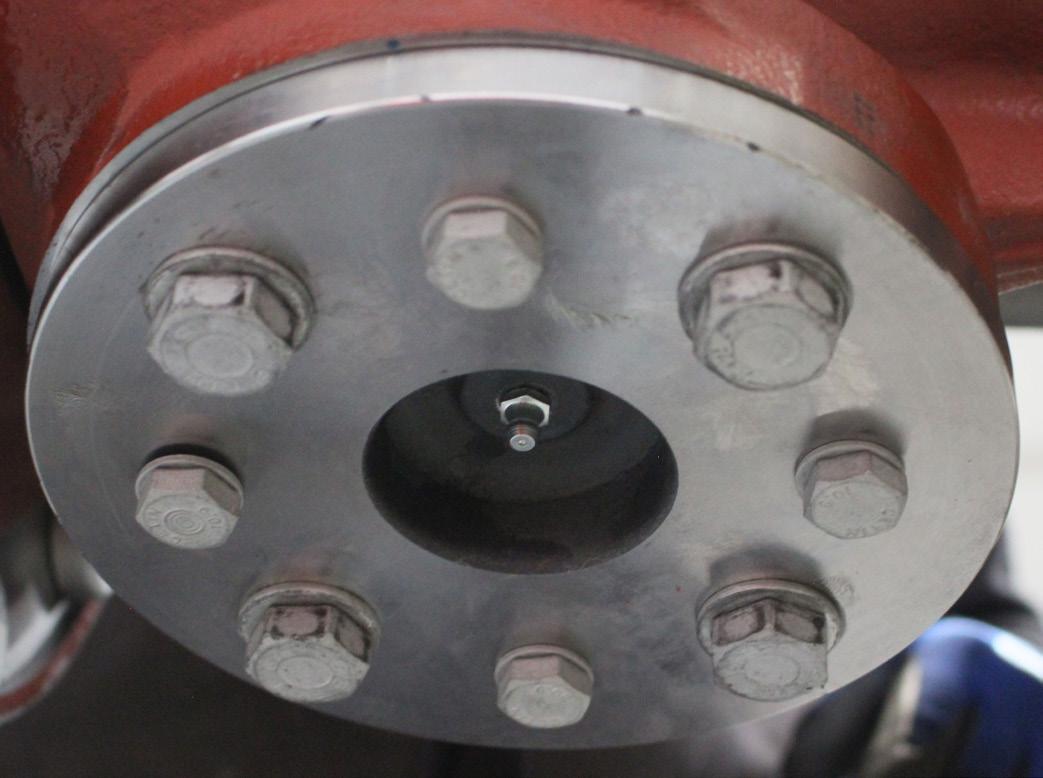

Kesip hazırladığınız şim(ler)i aks başı kapağının altına yerleştirin. Saplama somunlarını 177 Nm tork değerinde sıkarak sabitleyin. Gresörlüğü ve 4 adet M10 cıvatayı takarak sabitleyin.

Diğer aks başını da yukarıda anlatıldığı gibi toplayarak aks kovanına monte edin, gerekli ölçüm ve ayarlarını yapın.
