GÜÇ AKTARMA SİSTEMİ

N Aks

Diş izi kontrol ve ayar işlemlerini de tamamladıktan sonra cıvataları (34) gevşeterek sökün. Söktüğünüz cıvatalara Loctite 243 sürerek bu cıvataları tekrar takıp 169 Nm tork değerinde sıkarak sabitleyin.

Ayna somunu kilit sacını (37) takın. Kilit sacının sabitleme cıvatasına (38) loctite 243 tatbik edip, cıvatayı alyan anahtarla sıkarak sabitleyin.

Cıvata (38) (M5) sıkma tork değeri: 12 Nm

Diferansiyel kovanı, aks kovanına monte edilmeye hazırdır.

Diferansiyel Kovanının Aks Kovanına Takılması

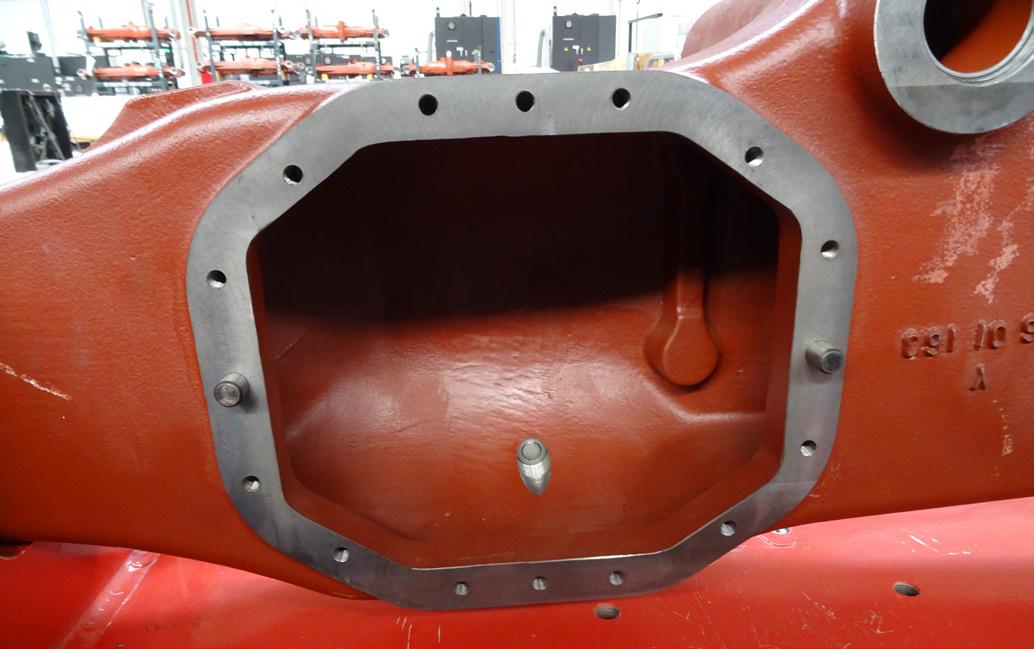

Diferansiyeli aks gövdesine takmadan önce merkezleme pimlerini (2 adet) karşılıklı olarak takın.

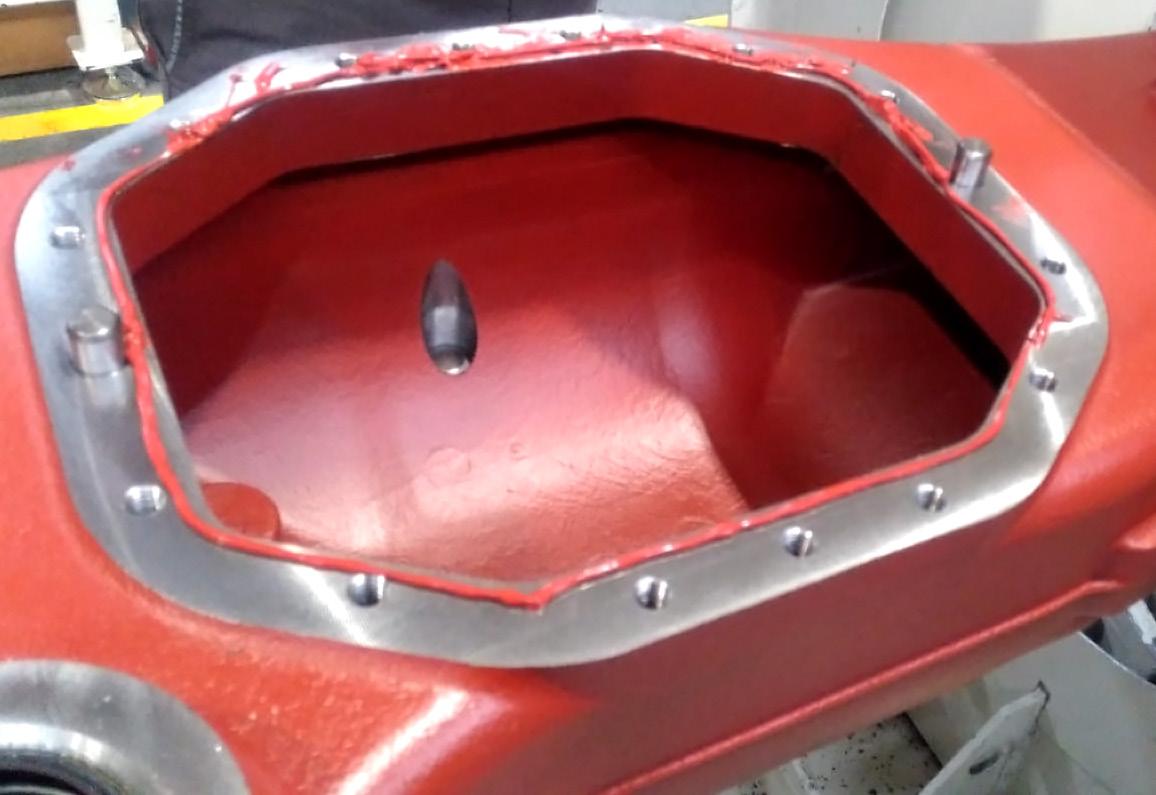

Aks gövdesine diferansiyelin monte edileceği yüzeye yanda gösterildiği şekilde sıvı conta tatbik edin.

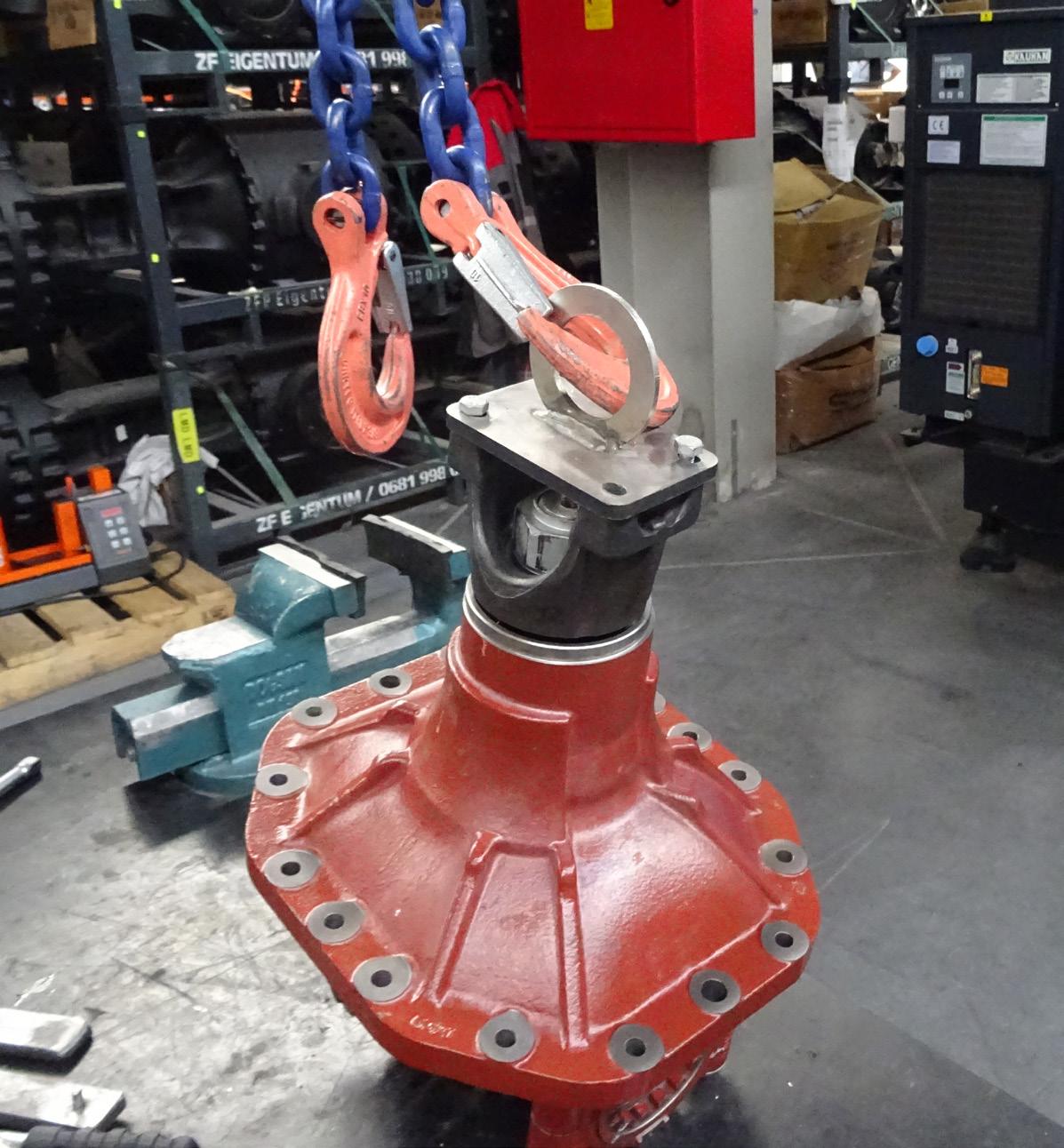

Diferansiyele yanda gösterildiği şekilde mapa takın ve sonra vinçle kaldırın.

Aks kovanını, diferansiyeli monte edeceğiniz yüzü yukarı gelecek şekilde çevirin.

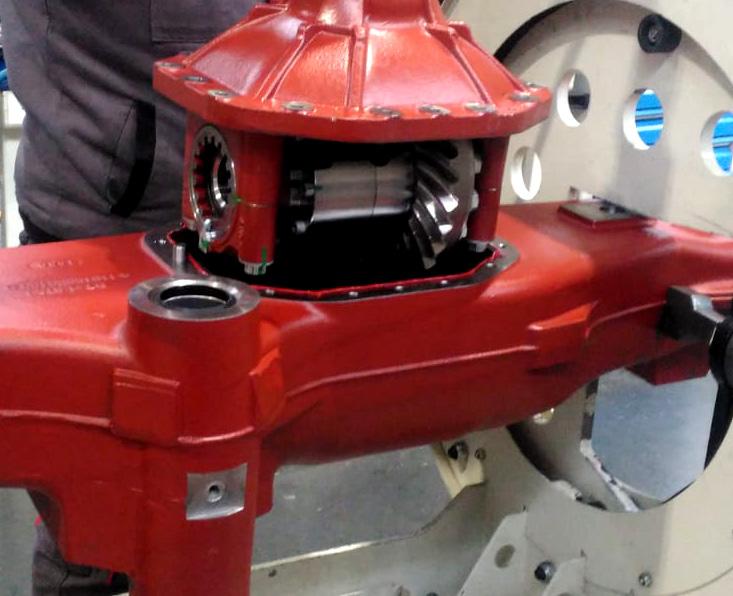

Diferansiyeli, aks kovanı üzerindeki merkezleme pimleri yerlerine oturacak şekilde hizalayarak yerleştirin.

Diferansiyel-aks kovanı montaj cıvatalarına loctite 243 tatbik edin. Montaj cıvatalarını pullarıyla birlikte takın ve 61 Nm tork değerinde sıkarak sabitleyin.

Cıvata sıkma tork değeri: 61 Nm.

Diferansiyele taktığınız mapayı sökün.
