GÜÇ AKTARMA SİSTEMİ

N Aks

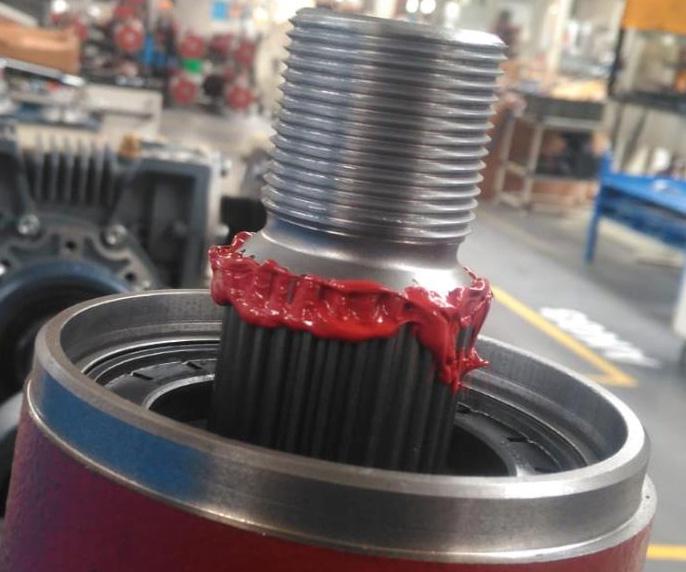

Ön yükleme istenen aralıkta çıktıysa mahruti somununu (1), somun alt pulunu (2), mahruti giriş flanşını (3) ve toz tutucu kapağı (4) söküp greslediğiniz keçeyi (5) konik rulmanın (7) üzerine monte edin. Uygun malafa ve çekiç kullanarak yerine iyice oturmasını sağlayın. Daha sonra mahruti giriş flanşını (3) toz tutucu kapakla (4) birlikte takın. Mahruti dişlerine sızdırmazlık için yanda gösterildiği şekilde sıvı conta sürün. Mahruti somununu (1) somun alt pulu (2) ile birlikte yerleştirip somunu (1) 414 Nm tork değerinde sıkın.

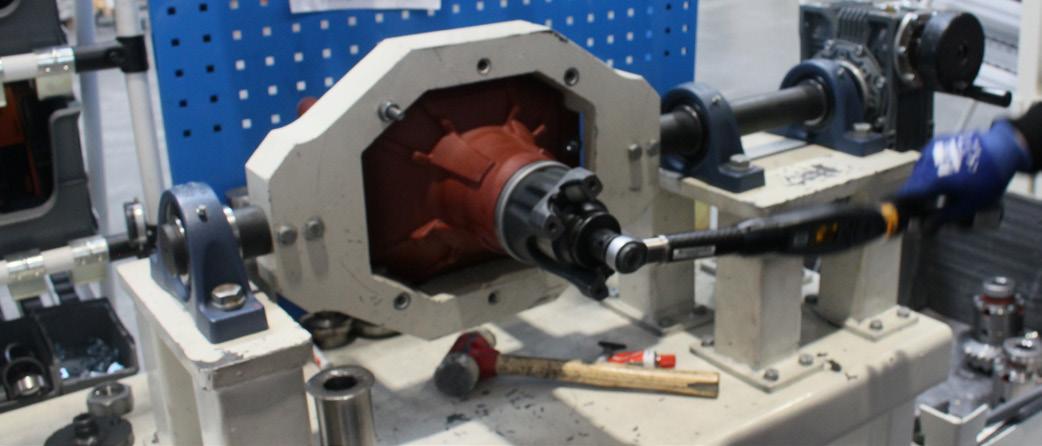

Giriş mahruti rulmanının dönme momentini tekrar kontrol edin. Normal moment aralığı 2.5 ~ 3.5 Nm olmalıdır. Ölçtüğünüz değer bu aralığın üzerindeyse Uygun aparat kullanarak keçeyi biraz daha sıkıştırarak alıştırabilirsiniz.

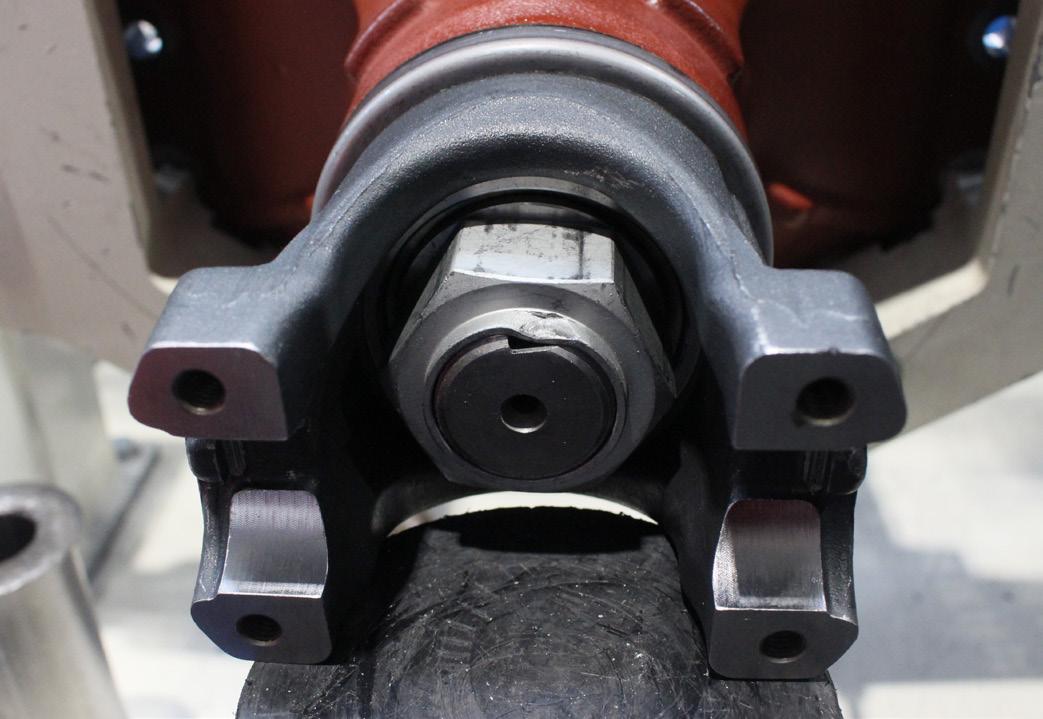

İstenilen aralığa yakın bir değer gözlemlediğinizde mahruti somununu (1) yandaki şekilde görüldüğü gibi kilitleyebilirsiniz.

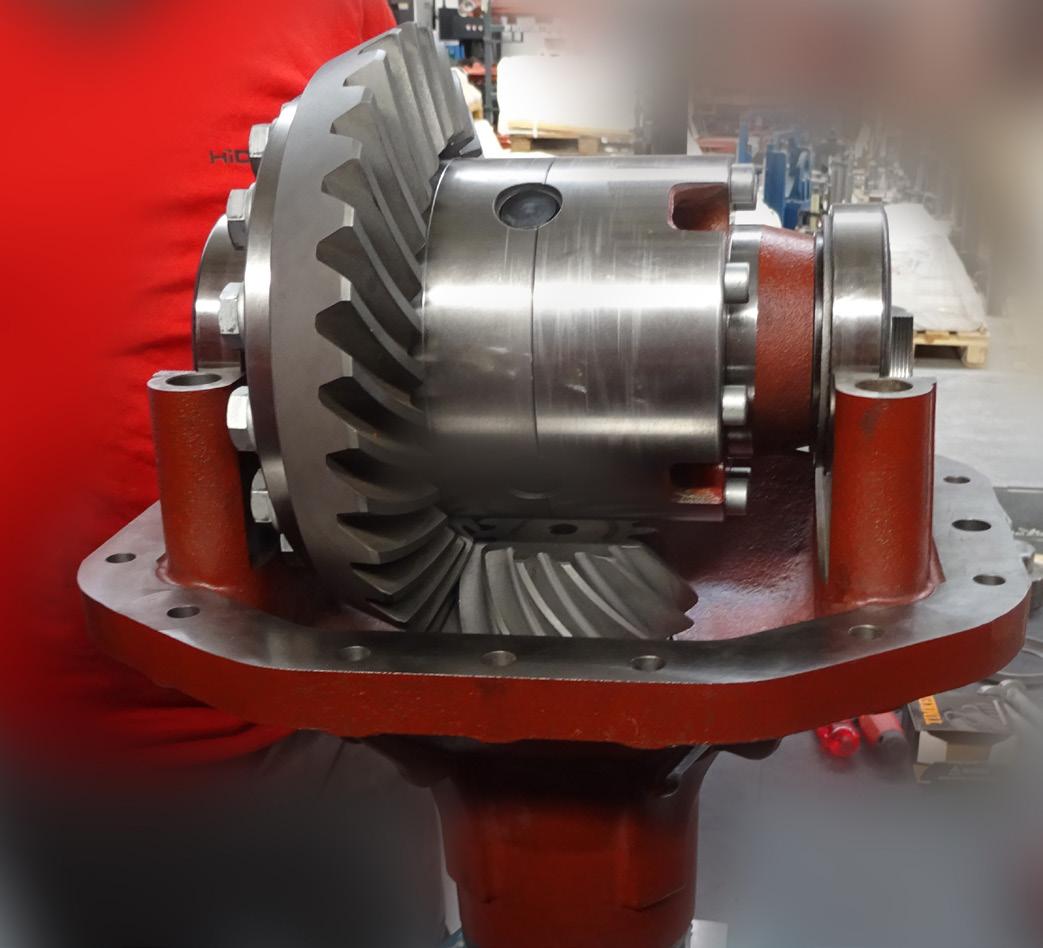

Diferansiyel kovanını kovan keplerini takacağınız yüzü yukarı bakacak şekilde çevirin. Daha önce topladığınız istavroz kutusunu yerleştirin.

N Aks

Burçları (32) kovan kep cıvatalarının geleceği deliklere yerleştirin.

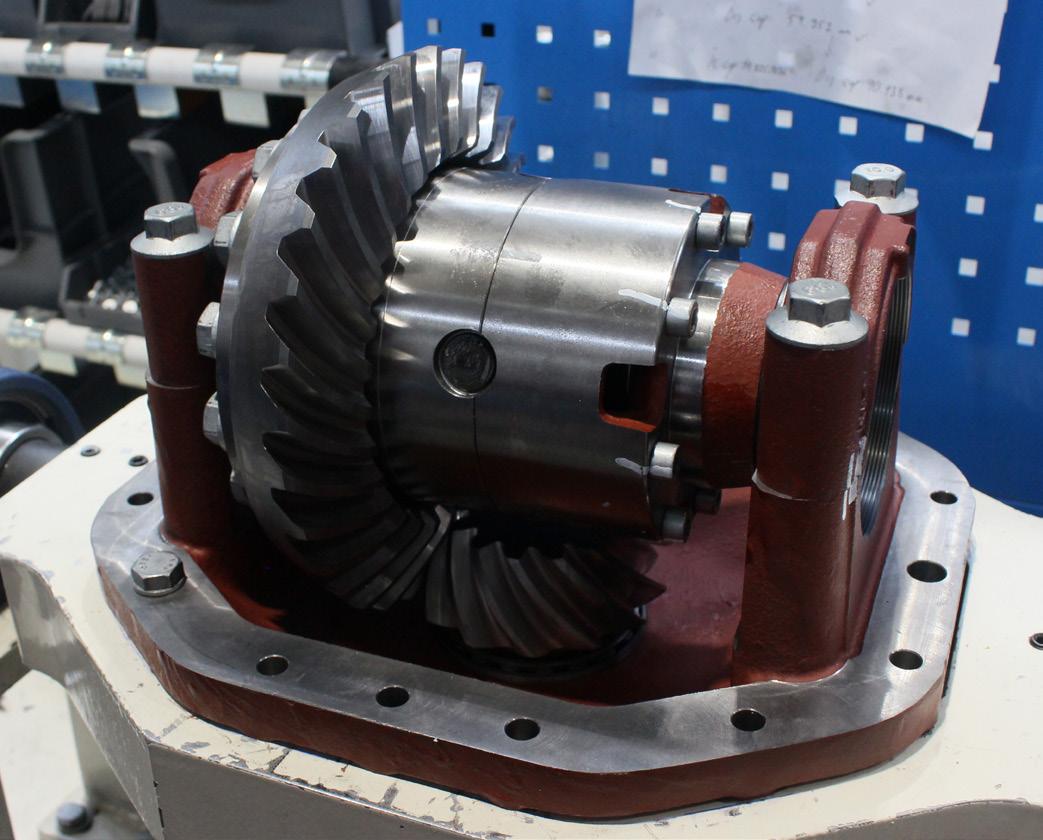

Diferansiyel kovan keplerini (33) takıp cıvatalarla (34) sabitleyin. Bu aşamada cıvatalara loctite sürmeyin.

M14 cıvata (334) sıkma tork değeri: 169 Nm.

Rulman dayama burçlarını (31) takın.

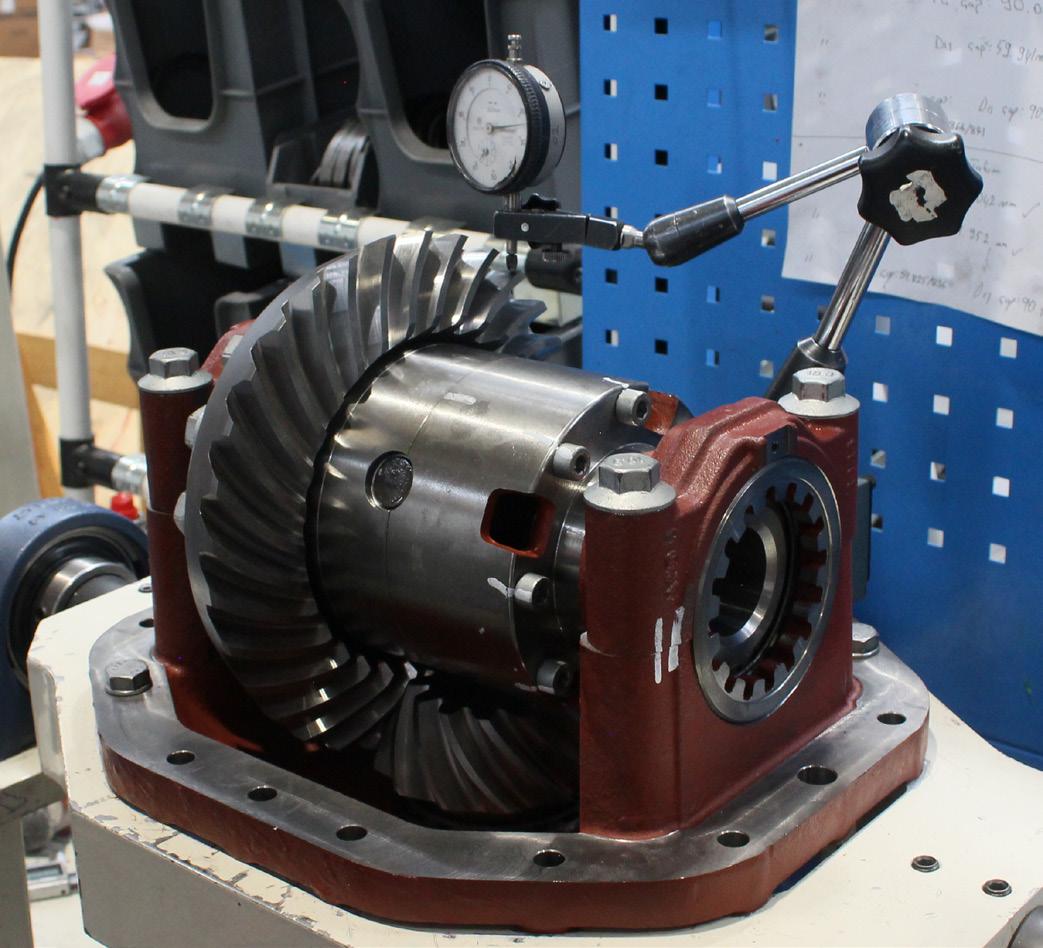

Ayna ile mahruti arasındaki beklaş boşluğunu ölçerek istenen aralığa getirecek şekilde bu boşluğu ayarlayın.

Beklaş boşluk aralığı = 0.15 - 0.28 mm.

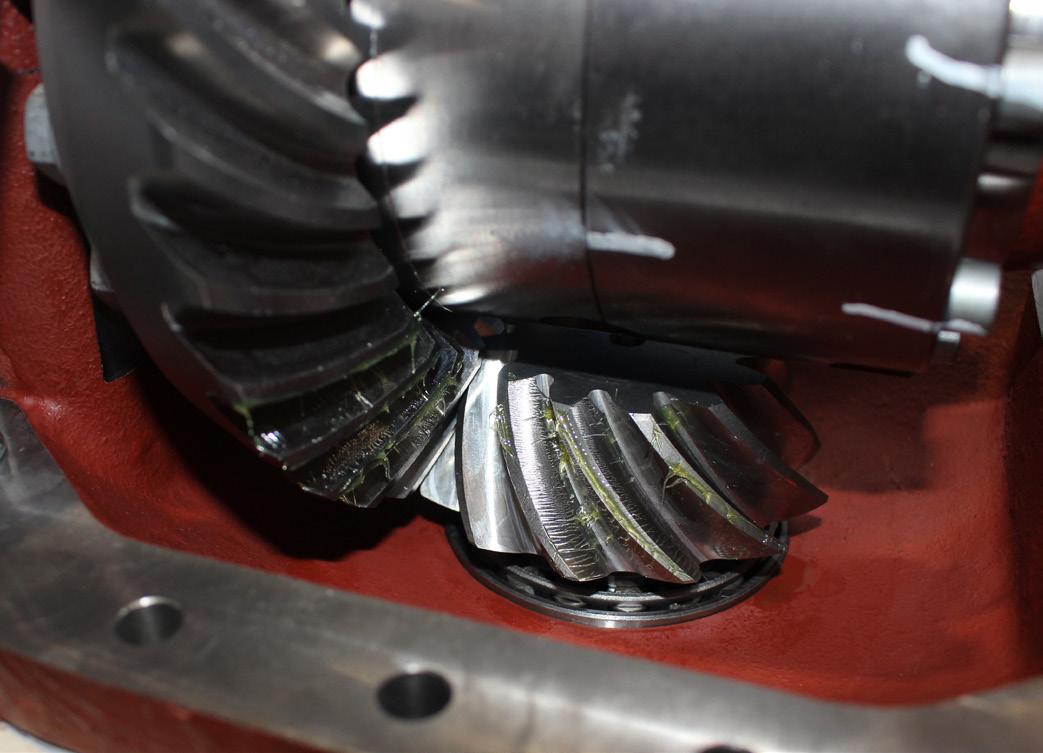

Beklaş boşluğunu istenilen aralığa getirdikten sonra mahruti diş izi kontrolünü yapın.
