16.10 SCHWUNGRAD

16.10 SCHWUNGRAD

Für das Schwungrad sind folgende Überprüfungen vorgesehen: a - Sichtprüfung des einwandfreien Zustands des Zahnkranzes. b - Überprüfung der Exzentrizität (nach dem Einbau). c - Überprüfung des Fehlers der Schlagfreiheit (nach dem

Einbau)

1 -Sind Schäden am Zahnkranz festzustellen, ist dessen

Abmontage unter Verwendung eines Körners vorzunehmen. ★ Mit einem Hammer leichte Schäge gleichmäßig auf dem gesamten Umfang bis zum Ablösen ausführen. ★ Montagerichtung markieren; die Abschrägung der Zahnung muss nach außen gerichtet sein.

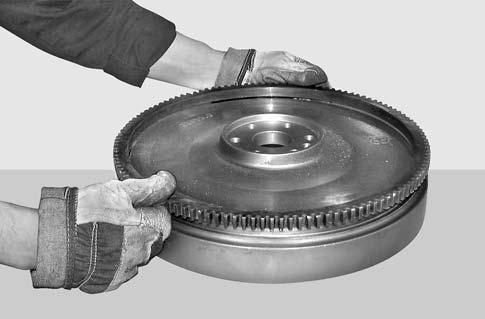

2 -Aufnahme sorgfältig reinigen, den neuen Kranz auf einer thermostatischen Platte auf ca. 100°C erwärmen und an das Schwungrad montieren; hierbei sicherstellen, dass es vollständig anliegt.

F0012160

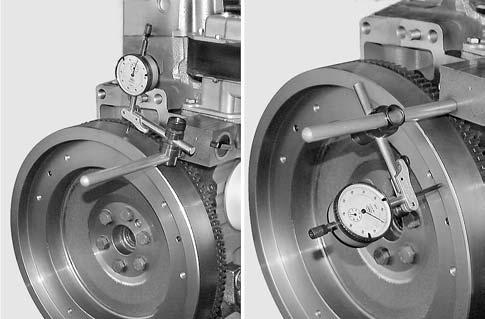

3 -Nach dem Einbau und der Sperrung des Schwungrads an der Motorwelle sind unter Verwendung einer

Messuhr mit Magnetfuß die Exzentrizität und Schlagfreiheit zu überprüfen. ★ Die maximal zugelassenen Fehler betragen 0,10 mm (0,004 in.). ★ Für das Anzugsmoment siehe «ZUSAMMENBAU DES MOTORS».

F0012170

F0012180
