EINBAU DER SPITZDÜSEN ZUR KÜHLUNG

12 -Die Schrauben entfernen und das hintere Dichtgehäuse (13) komplett mit Dichtung (14) abnehmen. ★ Den Dichtungsring bei jedem Ausbau ersetzen. 13 14

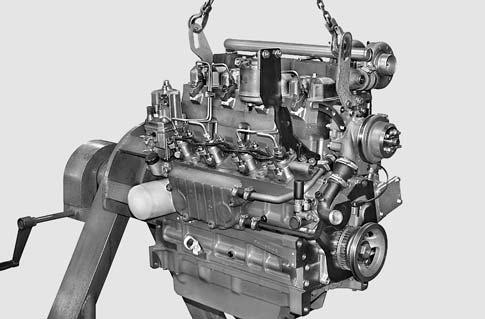

13 -Die Hubbügel des Motors mit einer Hubvorrichtung verbinden und den Motor auf einer Werkbank geeigneter Tragfähigkeit montieren, auf der er gedreht werden kann.

Ausbau der Blow-by-Gruppe

Die dargestellte Blow-by-Gruppe ist eine der angewandten Lösungen; für andere Motorenmodelle könnte die angewandte Lösung anders ausfallen, die auszuführenden Arbeiten sind jedoch stets gleich. 14 -Die Schellen lockern und die Leitungen (15) und (16) zur Rückführung der Öldämpfe von den Anschlüssen abnehmen.

15 -Die Schrauben ausdrehen, entfernen und den Flansch (17) der Ölrückführung abnehmen. ★ Den Dichtring bei jedem Ausbau ersetzen.

16 -Die Schrauben (18) ausdrehen und die Blow-by-Gruppe (19) komplett mit Leitungen entnehmen.

18

F0011831

F0051410

19

F0057460
