auf geschobene Kombination.................................................6 Umbau von geschobener Kombination
from CLASS DISCO 8550 C PLUS / 8550 C 8550 PLUS / 8550 8550 C-T 8500 C Zusammenbau- und Betriebsanleitung
2 3
1
4 137 UMBAU VON FRONT- HECKKOMBINATION AUF GESCHOBENE KOMBINATION
Hinweis!
Das DISCO8550Plus / 8550 kann nicht als geschobene Kombination, sondern nur als gezogene Front-Heck-Kombination eingesetzt werden.
Gefahr!
Vor Montagearbeiten an der Maschine Traktormotor ausschalten. –Zündschlüssel abziehen.
Gefahr!
Vor den Montagearbeiten die Entlastungsfedern auf beiden Seiten entspannen.

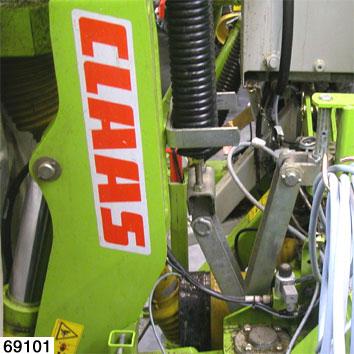

Seitenmähwerke hochschwenken. Kontermuttern(1) lösen. Schrauben(2) ganz aus den Entlastungsfedern(3) herausdrehen. Die Hebel(4) der Federentlastung mit geeignetem Band (z.B. Kabelbinder) zusammenbinden. Seitenmähwerke ablassen. (Abb.137)
6 5
138
7
5
139

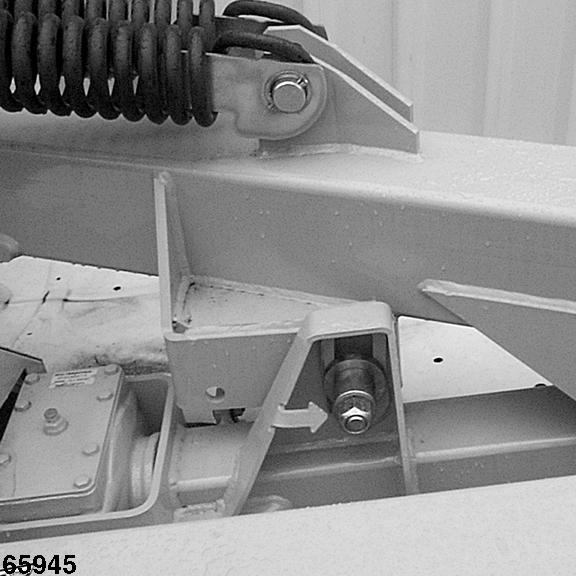

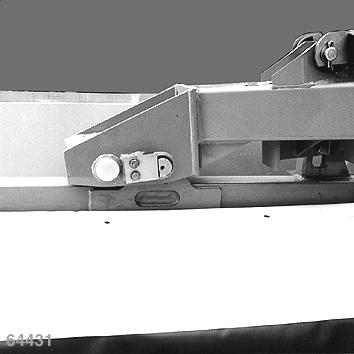

Schraube(5) mit Scheiben, Buchse und Mutter demontieren. Lasche(6) abschrauben. Bolzen(7) demontieren. Seitenmähwerke in den äußeren Bohrungen der Ausleger montieren. Schrauben(5) mit Scheiben, Buchsen und Muttern in den äußeren Bohrungen montieren. (Abb.138,139)
Seitenmähwerke hochschwenken. Fixierung der Hebel(4) der Federentlastung lösen. Schrauben(2) in die Entlastungsfedern(3) eindrehen. Federspannung einstellen. Kontermuttern(1) festziehen. (Abb.137)
Weitere Montage- und Einstellhinweise: –siehe »Verwendung als geschobene Kombination« auf Seite6.8, –siehe »Verwendung als gezogene Front-Heckkombination« auf Seite6.23, –siehe »Arbeitsstellung« auf Seite7.5.
