from CLASS DISCO 8550 C PLUS / 8550 C 8550 PLUS / 8550 8550 C-T 8500 C Zusammenbau- und Betriebsanleitung
4
44
45
46 Kabelanbau:

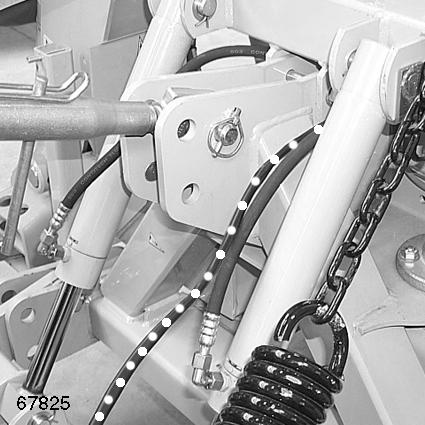

Das Kabel für die Lichtleiste über den Leitungshalter zum Anbaurahmen(4) führen. Dort an den hydraulischen Leitungen mit Kabelbindern befestigen. (Abb.44,45)
Beachten!

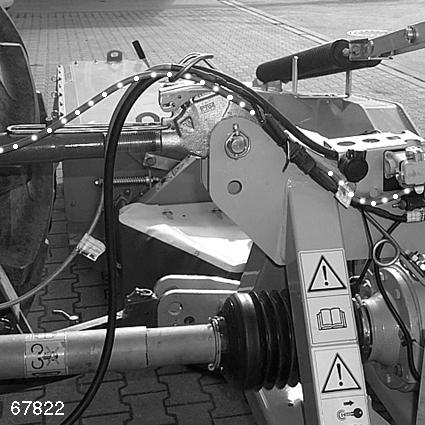

Kabel unterhalb der hydraulischen Leitung führen, damit die Federentlastungshebel das Kabel nicht einquetschen (siehe Pfeil).
(Abb.45)
Beachten!

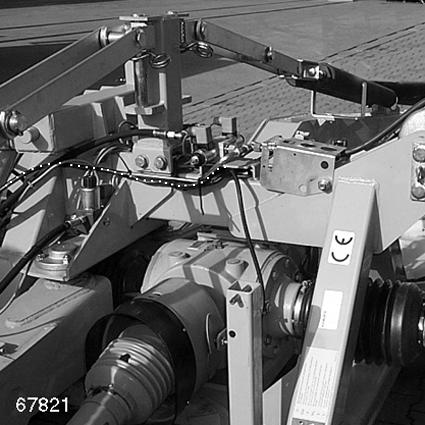

Kabel im Übergang von Adapter und Frontmähwerk so verlegen, dass im gesamten Schwenkbereich der Zylinder kein Zug entsteht.
(Abb.46)
