116 Anhängen des Anbaurahmens

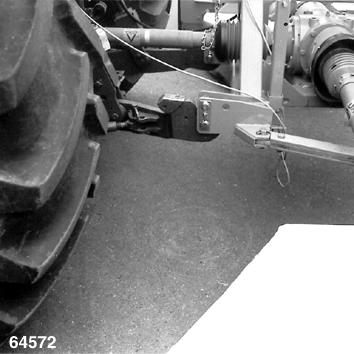

Den Anbaurahmen in die Unterlenkerbolzen des Traktors einhängen. Dabei die untere Bohrung(2) verwenden. Bolzen mit Klappfederstecker sichern. (Abb.115) Den Oberlenker montieren und so einstellen, dass der Adapter annähernd senkrecht steht - siehe auch »Schnitthöhe einstellen« auf Seite7.15.
Beachten!
Wird das Mähwerk als geschobene Kombination gefahren, muss auf die Streben der Auffahrsicherungen ein Flacheisen(1) geschraubt werden. Nur so bleibt ein ausreichender Abstand zwischen Traktor und Mähwerk gewährleistet. (Abb.116)
Hinweis:
–siehe »Umbau von Front- Heckkombination auf geschobene Kombination«, Seite6.59. –siehe »Umbau von geschobener Kombination auf Front- Heckkombination«, Seite6.61.
