20 Anbau des Adapters (B03 0030)

Um das Frontmähwerk (außer DISCO3100FC) am Anbaurahmen anhängen zu können, muss der Adapter B03 0030 montiert sein. • Den Träger(1) für die Entlastungsfederanhängung des Frontmähwerks mit den Sechskantschrauben (M16x 130), Scheiben(A16) und

Sicherungsmuttern (VM16) montieren. • Kolbenstange aus Hydraulikzylinder(2) herausziehen. Hierzu Vakuumventil(V) komplett mit Einschraubstutzen herausdrehen –siehe Seite6.13, »Hydraulikzylinder mit Vakuumventil«.

BEACHTEN: Das Vakuumventil ist mit dem Einschraubstutzen verklebt. Die Verbindung darf nicht gelöst werden! • Hydraulikzylinder(2) mit dem Bolzen(3) einhängen und mit Splint sichern.

BEACHTEN: Das Vakuumventil(V) am Hydraulikzylinder muss nach hinten zeigen, damit kein

Wasser eintreten kann. • Adapter(4) mit dem Bolzen(5) in der hinteren

Bohrung montieren und mit Klappstecker sichern.

Für höhere Schnitthöhe des Frontmähwerks den

Adapter evtl. in der vorderen Bohrung einhängen. • Hydraulikzylinder(2) mit Bolzen(6) an den

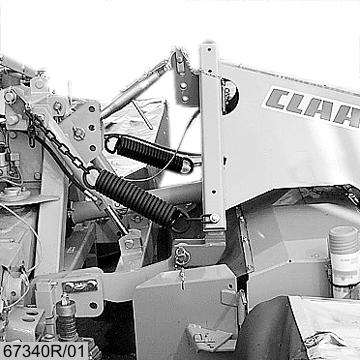

Laschen am Adapter montieren und mit Splint sichern. (Abb.19,20,21)
