Vérins de la porte arrière

S

R

U

15

16 W

V

15

18

U

V A

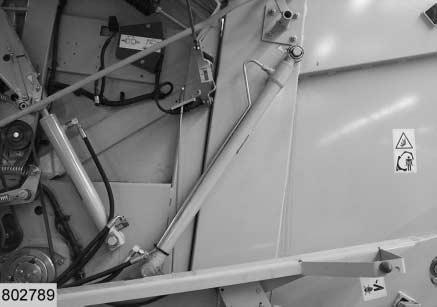

–Dévisser les fixations (S). –Réajuster le collier de serrage (R) sur la machine. –Fixer le collier de serrage (R) et la tôle pliée (24) à l'aide des fixations (S). (Fig.28)

Vérins de la porte arrière

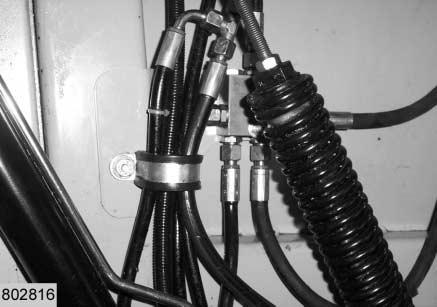

–Démonter la conduite hydraulique (W) des vérins de porte arrière gauche et droit. –Dévisser les conduites hydrauliques d'ouverture (V) et de fermeture (U) de porte arrière. (Fig.29)

Vérin gauche

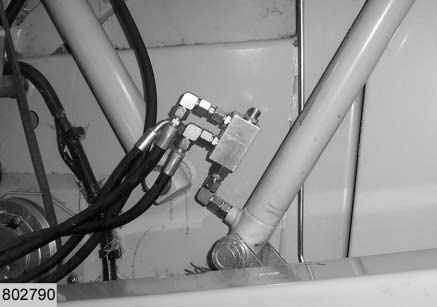

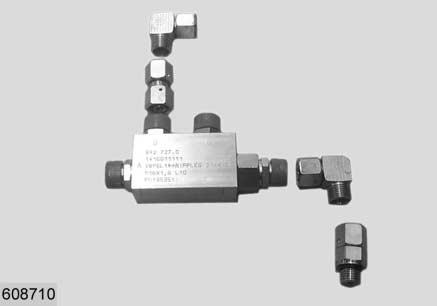

–Fixer les connecteurs et les raccords (15), (16) et (19) sur le clapet anti-retour (18) comme indiqué sur la figure 30: l'ensemble forme l'unité(A). –Visser l'unité (A) sur la sortie de vérin de la porte arrière. –Visser les flexibles (U) et (V) comme indiqué sur la figure 16: • Flexible hydraulique (U): fermeture de la porte arrière. • Flexible hydraulique (V): ouverture de la porte arrière.

28

29

15

19

30

31 Attention!

Les flexibles doivent être soigneusement placés afin de ne pas être en contact avec des éléments mobiles. ☞ Usure prématurée des flexibles.

(Fig.30,31)

15

16

18

B U

V

20 15

19

32

33

34 Vérin droit

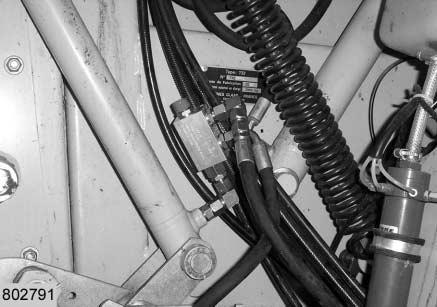

–Fixer les connecteurs et les raccords (15), (16) et (19) sur le clapet anti-retour (18) comme indiqué sur la figure 32: l'ensemble forme l'unité (B). –Visser l'unité (B) sur la sortie de vérin de la porte arrière. –Visser les flexibles (U) et (V) comme indiqué sur la figure 16: • Flexible hydraulique (U): fermeture de la porte arrière. • Flexible hydraulique (V): ouverture de la porte arrière.

Attention!

Les flexibles doivent être soigneusement placés afin de ne pas être en contact avec des éléments mobiles. ☞Usure prématurée des flexibles.

(Fig.32,33)

Conduites hydrauliques - Variant 280

–Fixer les conduites hydrauliques (20) sur l'entrée du vérin et sur l'ensemble (A) ou (B). (Fig.34)

Conduites hydrauliques - Variant 260

–Fixer les conduites hydrauliques (21) sur l'entrée du vérin et sur l'ensemble (A) ou (B). (Fig.34)
