Montage du tendeur de chaîne
C
D
E
35 X
35
X
D 28
29 35 MONTAGE DU TENDEUR DE CHAÎNE
Variant 280 (jusqu'à la machine N° 73002216 sauf 73002062 à 73002086) –Dévisser la vis à œil (D) de la tôle.
Remarque!
La vis à œil, deux écrous et une rondelle seront réutilisés pour le rééquipement de la machine.
–Enlever le ressort (C) du levier. (Fig.35) –Couper la tôle (E) au bord de la paroi latérale. –Placer la tôle (35) 200 mm (distance X) sous la tôles (E). –Nettoyer la zone autour de la tôle (34). (Fig.36)
–Souder la tôle (35). –Peindre les parties soudées. (Fig.37)

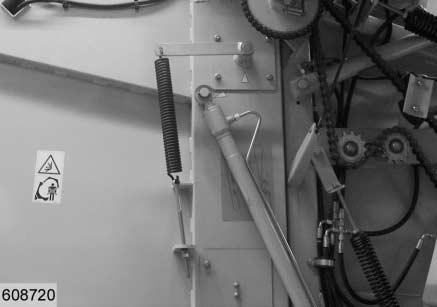

–Insérer le ressort (28) dans le levier. –Insérer le ressort (28) dans la vis à œil(D). –Fixer la vis à œil (D) à l'aide des deux écrous et de la rondelle récupérés. –Ajuster la longueur du ressort: X=420mm –Coller l'autocollant (29) sur l'ancien autocollant. (Fig.38)
36
37
38
C
D G
F
X 28
30 29 39
40
Variant 280 (machines N°73002062 à 73002086) et Variant 260 (jusqu'à la machine N° 73201117) –Dévisser la vis à œil (D) de la tôle.
Remarque!
La vis à œil, deux écrous et une rondelle seront réutilisés pour le rééquipement de la machine.
–Enlever le ressort (C) du levier. –Enlever la chaîne (F) de la machine. –Desserrer le levier (G) de la machine. –Fixer le levier (30) sur la machine avec deux visH(31) et deux contre-écrous (32).
A respecter!
Ne pas serrer complètement les vis: le levier doit se déplacer librement lors de l’ouverture de la porte arrière.

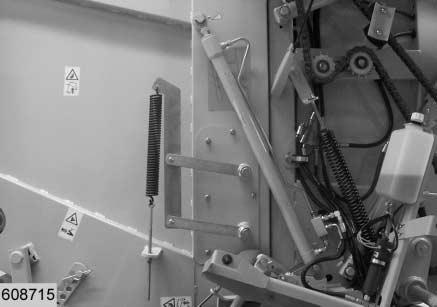

–Insérer le ressort (28) dans le levier. –Insérer le ressort (28) dans la vis à œil(D). –Fixer la vis à œil (D) avec les deux écrous et la rondelle enlevés récupérés. –Ajuster la longueur du ressort: X=420mm –Coller l'autocollant (29) sur l'ancien autocollant. (Fig.39,40)
