Montage du filtre

A

B C

L

D

C

L 1 Montage du filtre

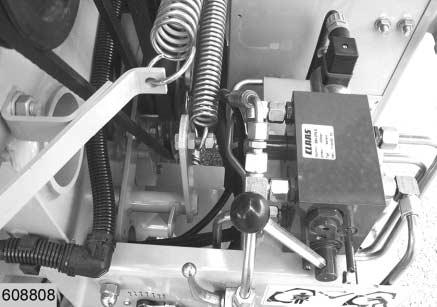

–Enlever le filtre (A) du bloc hydraulique.

A respecter!

Le système est encore légèrement sous pression. Recueillir l'huile hydraulique qui s'échappe dans un réservoir d'huile. Récupérer l'huile usagée selon les normes en vigueur.

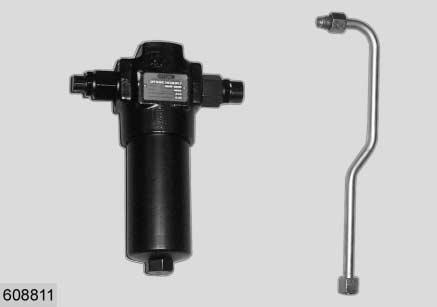

–Visser le couvercle sur le bloc hydraulique à l'aide de pièces de fixation de la liste de pièce de rechange. (Fig.1) –Raccorder la conduite hydraulique (C) au filtre (B). (Fig.2)

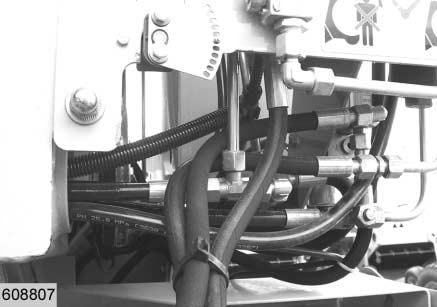

–Dévisser le raccord du flexible d'huile hydraulique(D) de la vanne 2/3 (L). (Fig.3)

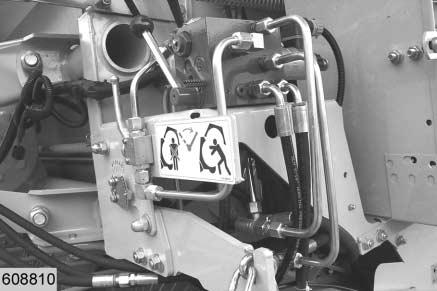

–Connecter le raccord (C) du filtre à huile hydraulique (B) à la vanne 2/3 (L). (Fig.4)

2

3

4

A

F

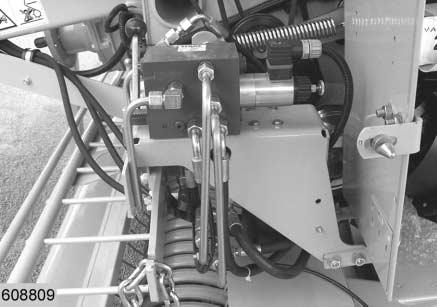

–Fixer le filtre hydraulique (B) avec 4 vis hexagonale (F) et 4 rondelles de contact. Couple: 10 Nm (Fig.5,6)

5

6
