Ändring av inplastningsarmarna
R
R
R
P X
X
X
N
L
O
L Ändring av inplastningsarmarna Att borra nya fästhål för skydden

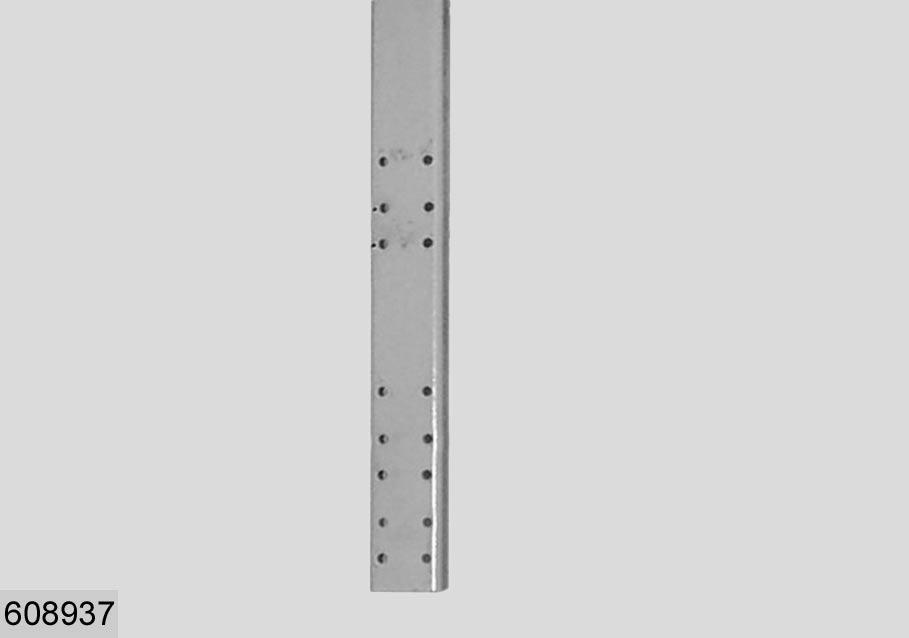

–Borra 6 nya hål (R) av diameter 10mm ovanför de befintliga hålan. X = 30 mm
(Bild14)
Montering av skydden

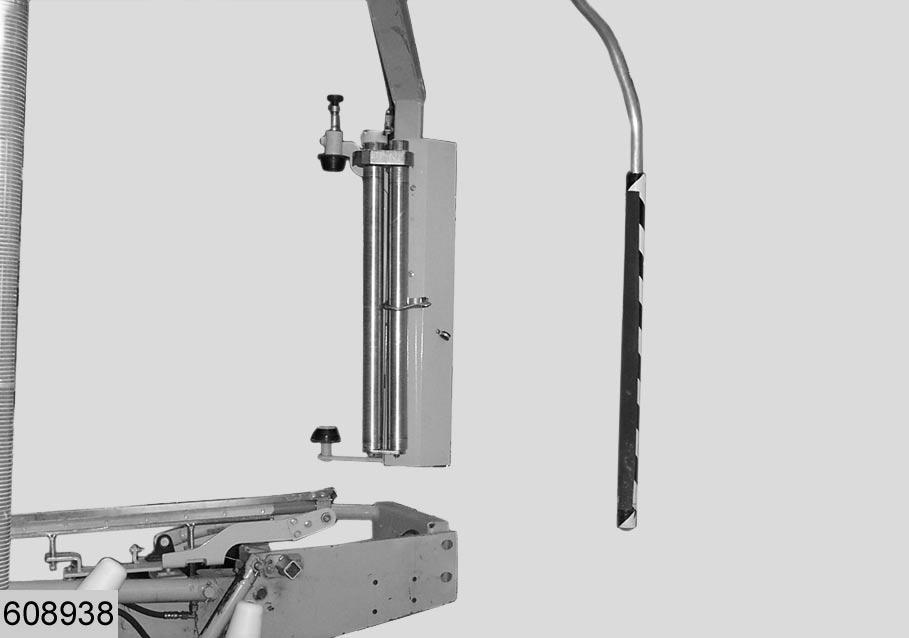

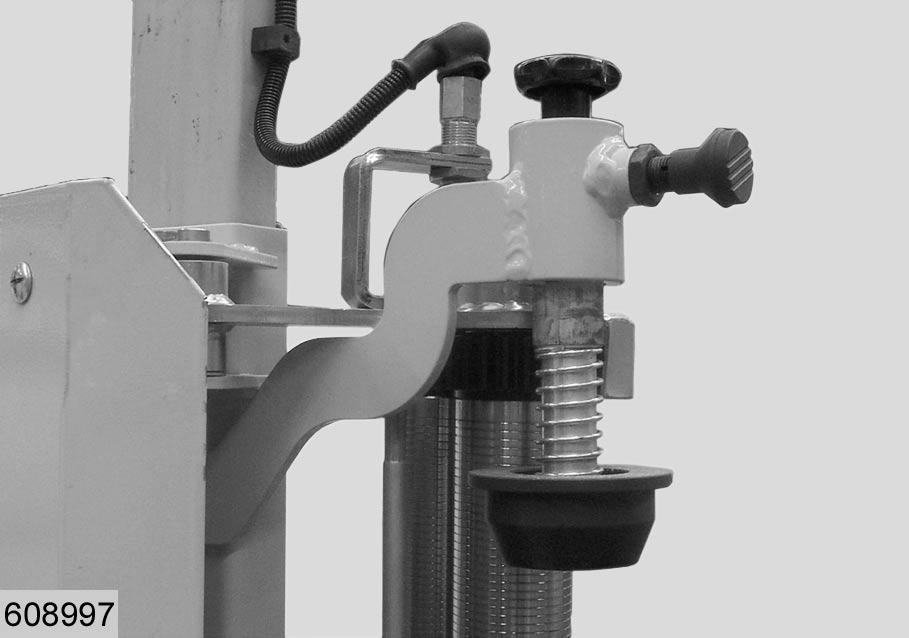

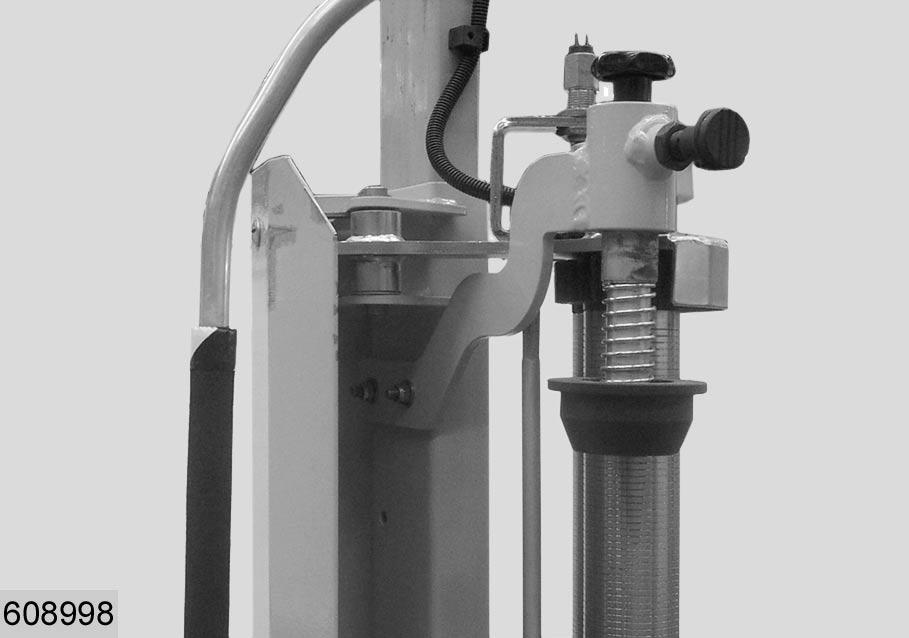

–Montera tillbaka enheten dragvals/chassi (P) på inplastningsarmen med hjälp av de nya hålen (R) och de ursprungliga skruvarna. Åtdragningsmoment: 24,5 Nm –Montera tillbaka stödet (O) med hjälp av de ursprungliga skruvarna. Åtdragningsmoment: 24,5 Nm –Montera tillbaka skyddsplåten (N) med hjälp av de ursprungliga skruvarna. Åtdragningsmoment: 24,5 Nm (Bild15,16)
–Montera tillbaka kopplaren (L). (Bild17)
