"Kuljetus"-asennon kiinnityksen asennus Paalinkääntäjä, jossa alkulukitus

28 L

28A

29 21

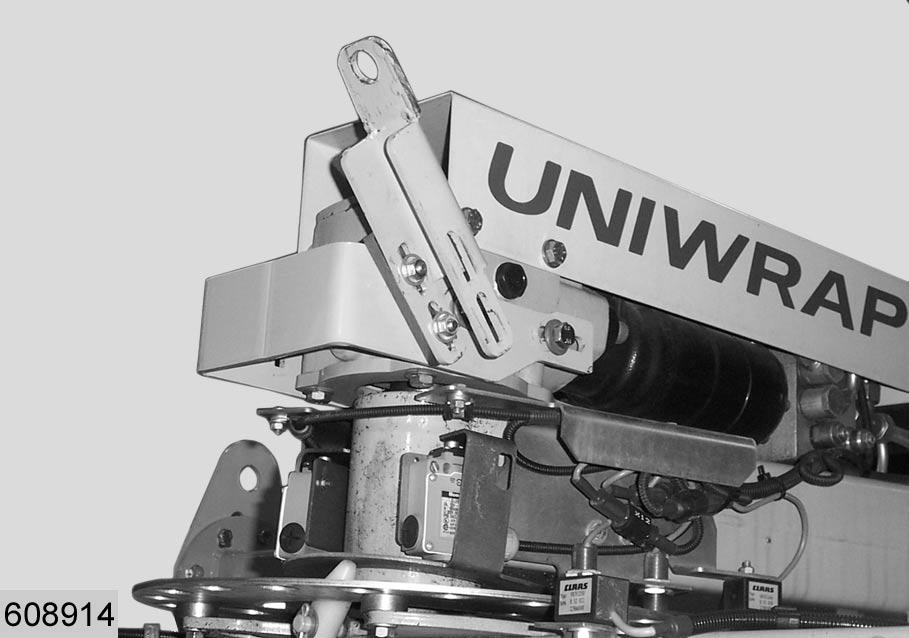

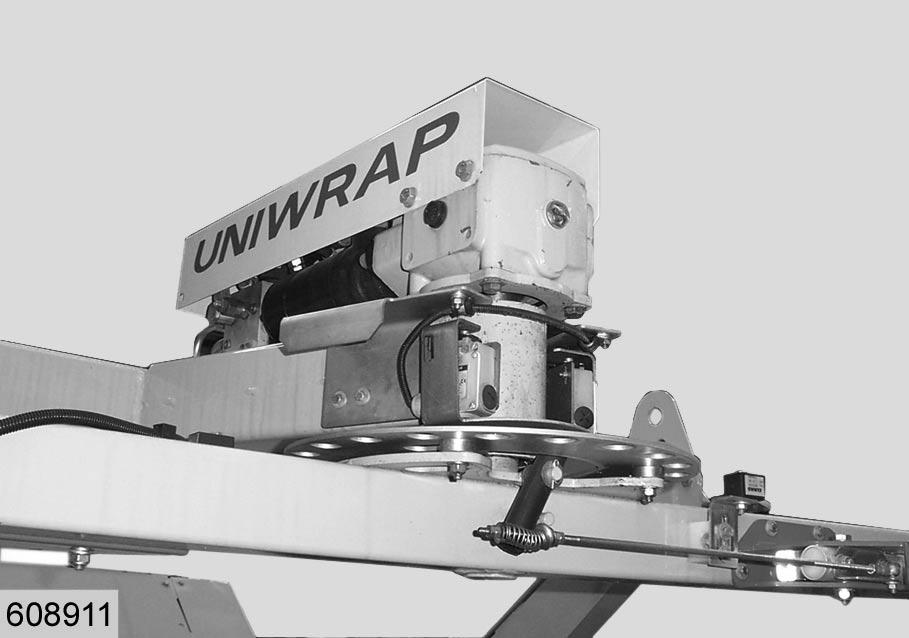

22 "Kuljetus"-asennon kiinnityksen asennus

(Paalinkääntäjä, jossa alkulukitus) –Asenna kiinnike (28) käärintävarren hidastimen vaihdelaatikkoon (L) ruuvien M10 (29) ja laippojen (30) avulla.

Huom!

Älä kiristä ruuveja täysin, jotta voit säätää "Kuljetus"-asentoa.

–Tarkista kiinnityskoukun asennus (28A): • Jos paalit pudotetaan vasemmalle, kiinnityskoukun (28A) on oltava oikealla puolella, kuten kuva (22). • Jos paalit pudotetaan oikealle, kiinnityskoukun (28A) on oltava vasemmalla puolella. –Jos kiinnityskoukku (28A) on asennettu väärälle puolelle, asenna se toiselle puolelle. Kiinnityksen lopullinen säätö kuvataan kappaleessa "Kiinnityksen lisäsäädöt (Paalinkääntäjä, jossa alkulukitus)", sivu 249. (Kuva21,22)
