Nivelen ja paalinkääntäjän muodostaman kokonaisuuden asennus

U A

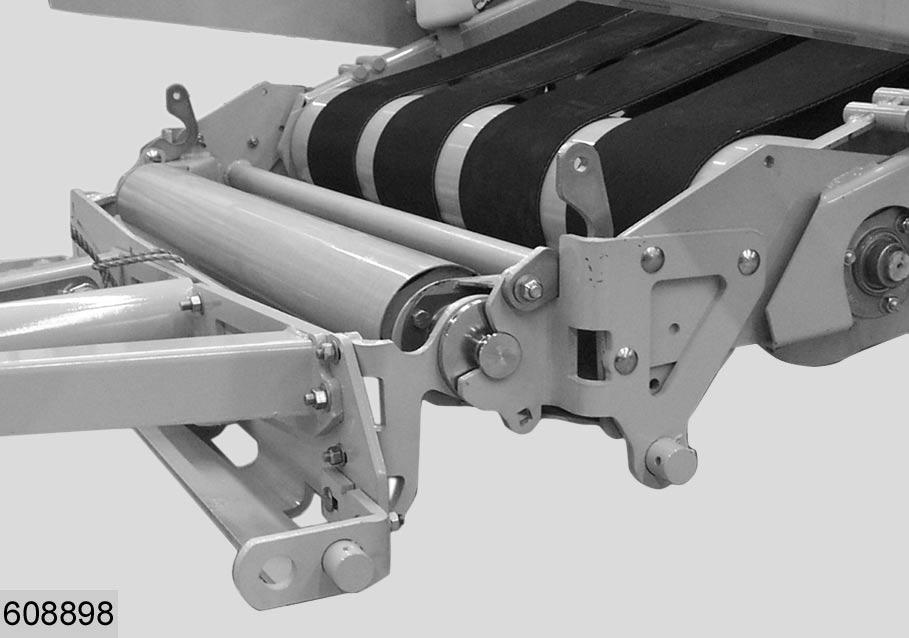

–Irrota kiinnikkeen kiinnitysruuvi (U). –Kiinnitä kiinnitysrengas (A) paikalleen. (Kuva9)

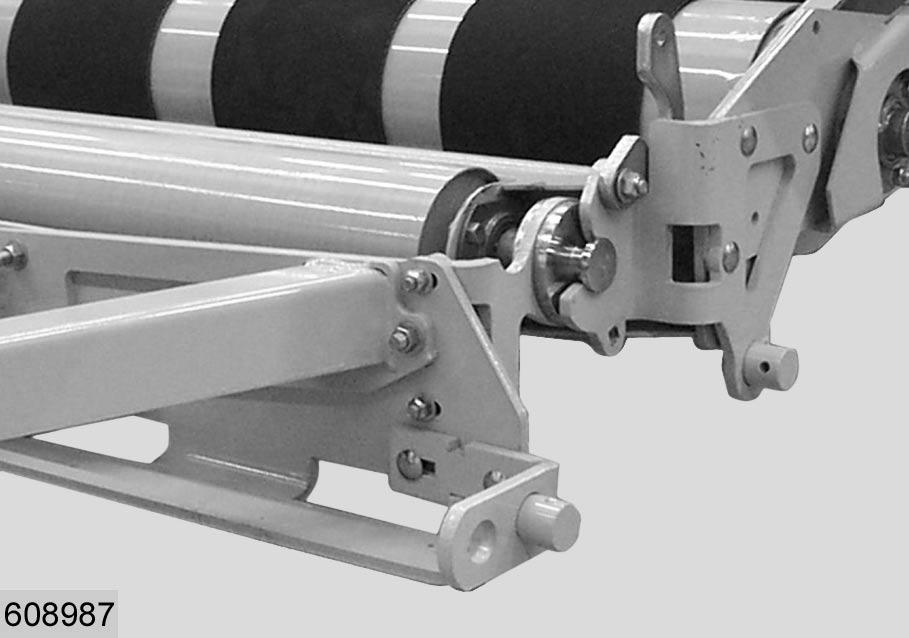

–Irrota kiinnikkeen kiinnitysruuvi (U). (Kuva10)

9

V

2

V

2 U

V 10

11 Nivelen ja paalinkääntäjän muodostaman kokonaisuuden asennus

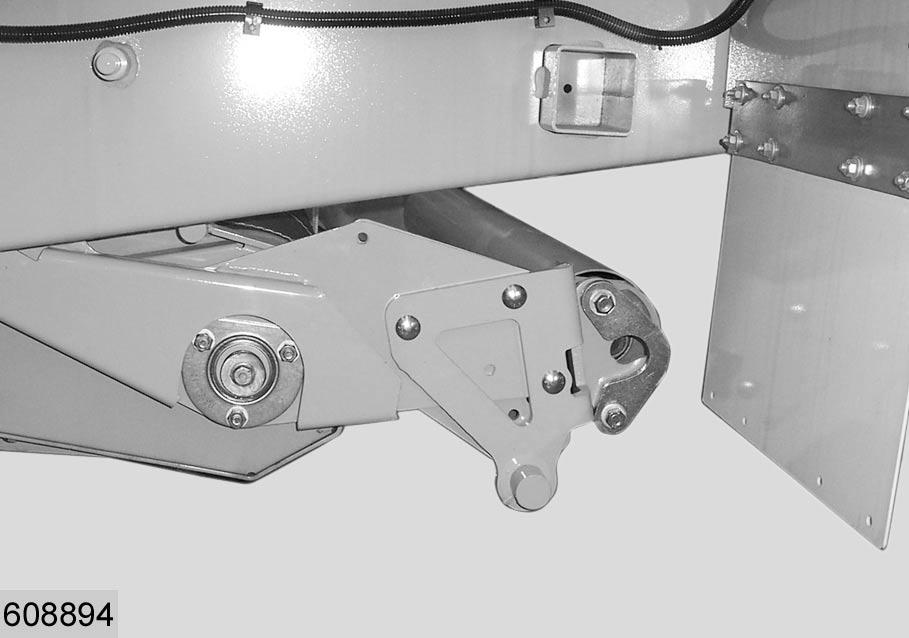

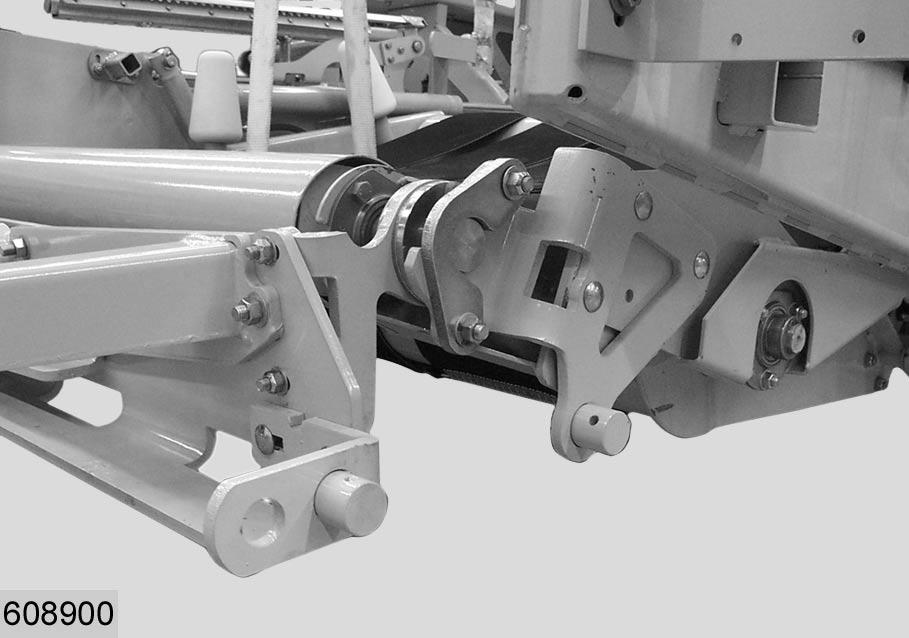

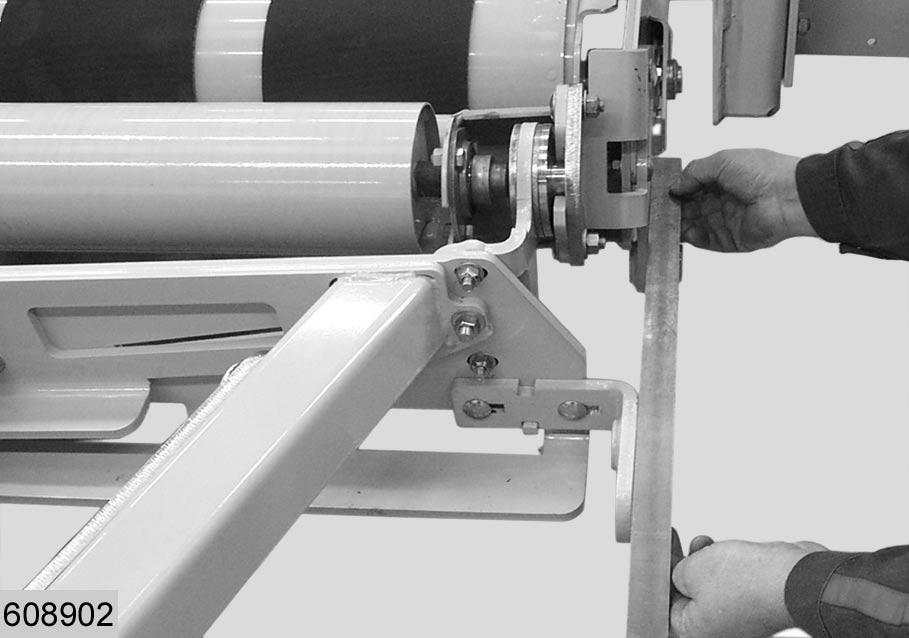

–Käännä kiinnikkeitä (V) ylöspäin, kunnes ne lukkiutuvat paikoilleen. –Vie nivelen ja paalinkääntäjän muodostama kokonaisuus (2) oikean (21) ja vasemman (22) tuen kiinnityskoukkuihin. (Kuva11,12)

12

X

A

Y

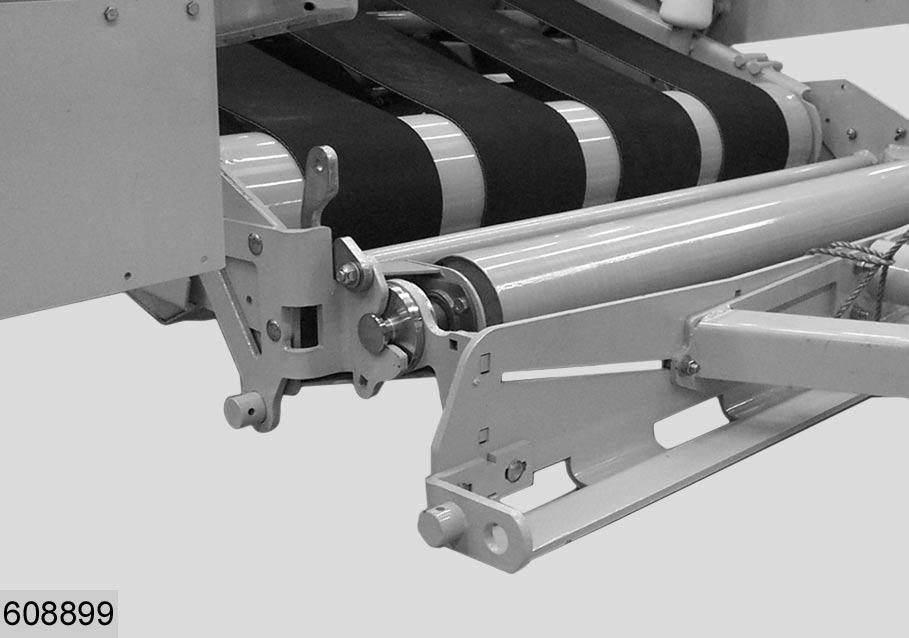

–Kiristä Japy-pultit (X). Kiristystiukkuus: 48,5 Nm (Kuva13)

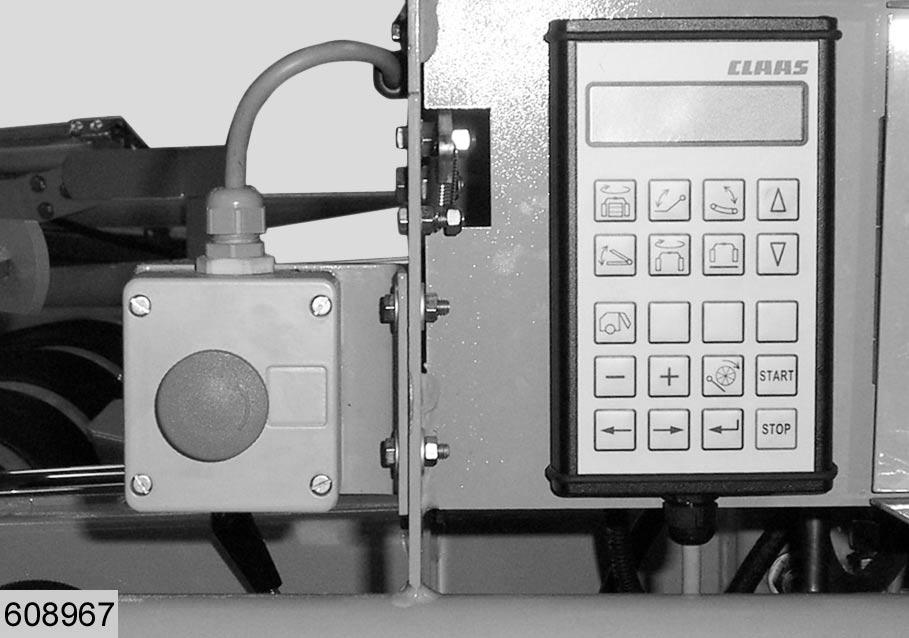

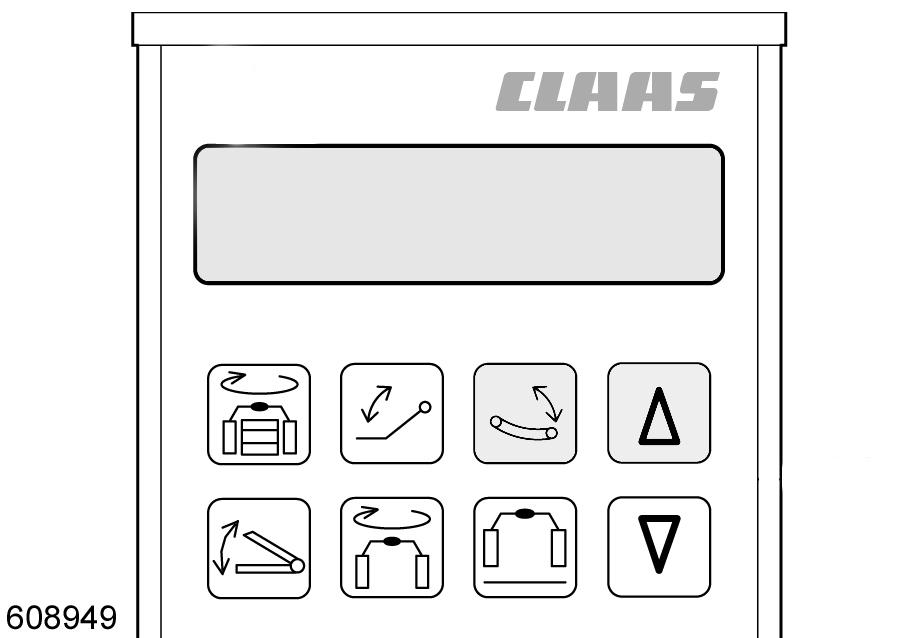

–Käynnistä traktorin moottori. –Nosta käärintäpöytä ylös. • Aseta kolmiasentoinen venttiili asentoon II (katso tarra). • Käännä hätäpysäytyskytkintä (A), jotta voit vapauttaa paalaimen varmuusasennosta. • Paina Uniwrap-ohjaimen "Käärintäpöydän nosto/lasku" -painiketta: tämä aktivoi "Käärintäpöydän nosto/lasku" -toiminnon. • Paina painiketta (W), jotta käärintäpöytä nousee hieman, kunnes nivelen ja paalinkääntäjän muodostama kokonaisuus lukittuu kunnolla tukiin.

V 13

14

15

W Vaara!

Paalinkääntäjän vakavan vaurioitumisen vaara. Älä nosta pöytää kokonaan ylös tämän vaiheen aikana.

Vaara!

Hengenvaara. Paalinkääntäjän tahaton putoaminen voi aiheuttaa vakavia vammoja. ☞Paalinkääntäjän kääntöalueella ei saa olla ketään, kun konetta ja sen toimintoja käytetään ohjaimesta.

O 16

V

21

Z

2 17

18

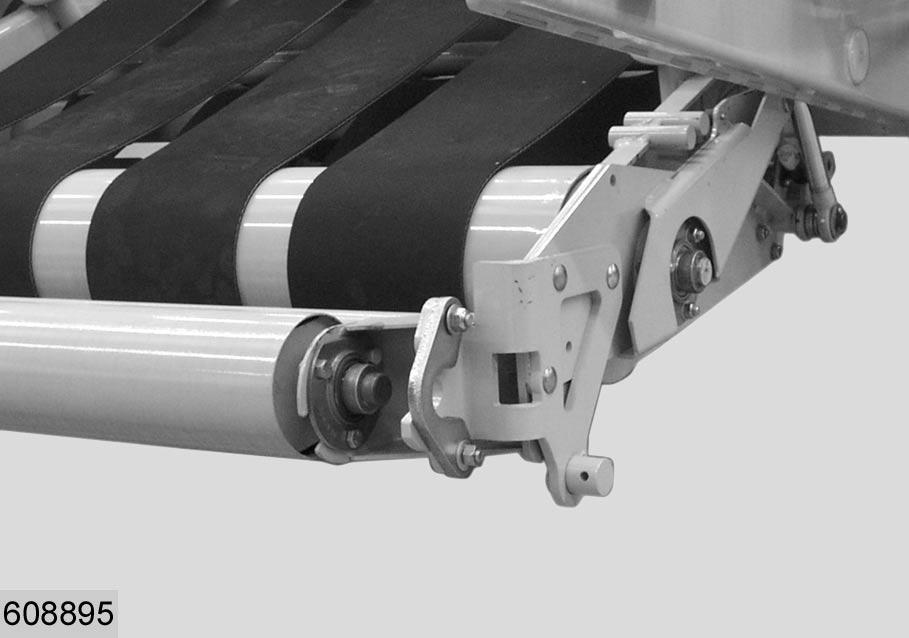

• Paina hätäpysäytyspainiketta, jotta voit lukita paalain-käärijäyhdistelmän paikalleen ja varmistaa sen turvallisuuden. –Sammuta traktorin moottori. –Poista virta-avain. –Käännä kiinnikkeitä (V) alaspäin. –Lukitse kiinnikkeet (V) asentoonsa alkuperäisten ruuvien avulla. Kiristystiukkuus: 83,5 Nm (Kuva14,15,16,17) –Käynnistä traktorin moottori. –Laske käärintäpöytä alas. • Aseta kolmiasentoinen venttiili asentoon II (katso tarra). • Käännä hätäpysäytyskytkintä (A), jotta voit vapauttaa paalaimen varmuusasennosta. • Paina Uniwrap-ohjaimen "Käärintäpöydän nosto/lasku" -painiketta: tämä aktivoi "Käärintäpöydän nosto/lasku" -toiminnon. • Paina painiketta (O), jotta käärintäpöytä laskee hieman. –Sammuta traktorin moottori. –Poista virta-avain. –Tarkista tuen (21) ja nivelen kiinnikkeen (2) kohdistus. • Jos osat eivät ole kohdistettuja: säädä nivelen kiinnikkeen (2) asentoa pitkulaisten reikien (Z) avulla. (Kuva16,18)
