Tiedoston lataus paalaimen moduuliin

A

B

A

B Tiedoston lataus paalaimen moduuliin Tarvittavat varusteet

–Hanki standardin mukainen "nollamodeemikaapeli" (A) tai erityinen tiedonsiirtokaapeli (B), tilausnumero 835192.0. (Kuva1)

1

2 Nollamodeemikaapelin kytkeminen

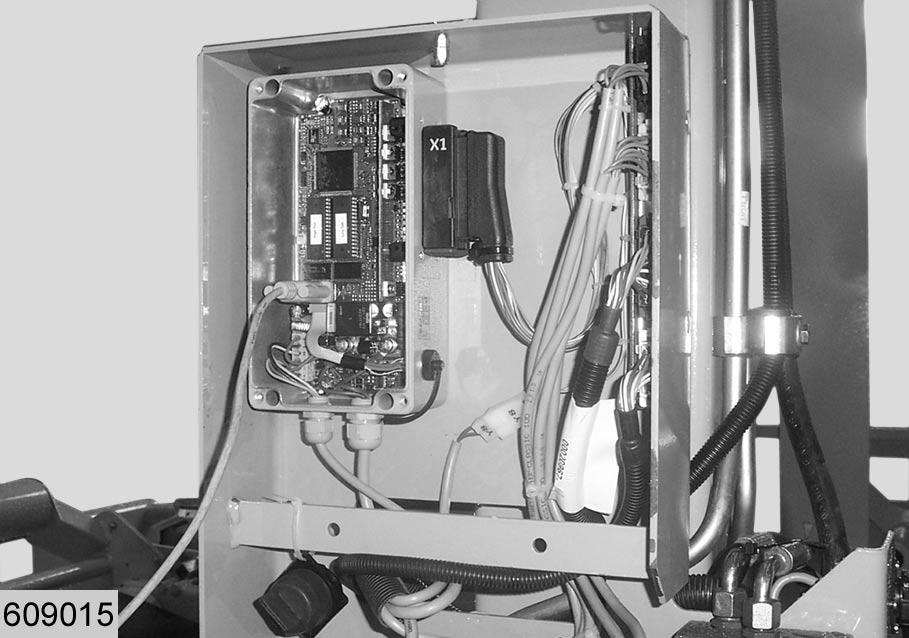

–Irrota sähkökotelon suojus. –Irrota elektroniikkakotelon suojus. –Kytke "nollamodeemikaapeli" (A) elektroniikkakotelon liitäntään. –Kytke kaapelin toinen pää CDS5000: een. (Kuva2)

Tiedonsiirtokaapelin kytkeminen

–Irrota sähkökotelon suojus. –Kytke tiedonsiirtokaapelin (B) pyöreä liitin (DIAG-liitin) paalaimen sähkökotelon liitäntään. –Kytke kaapelin toinen pää CDS5000: een. (Kuva3)

3

C

D 4

5 Tiedoston lataus CDS 5000: n avulla

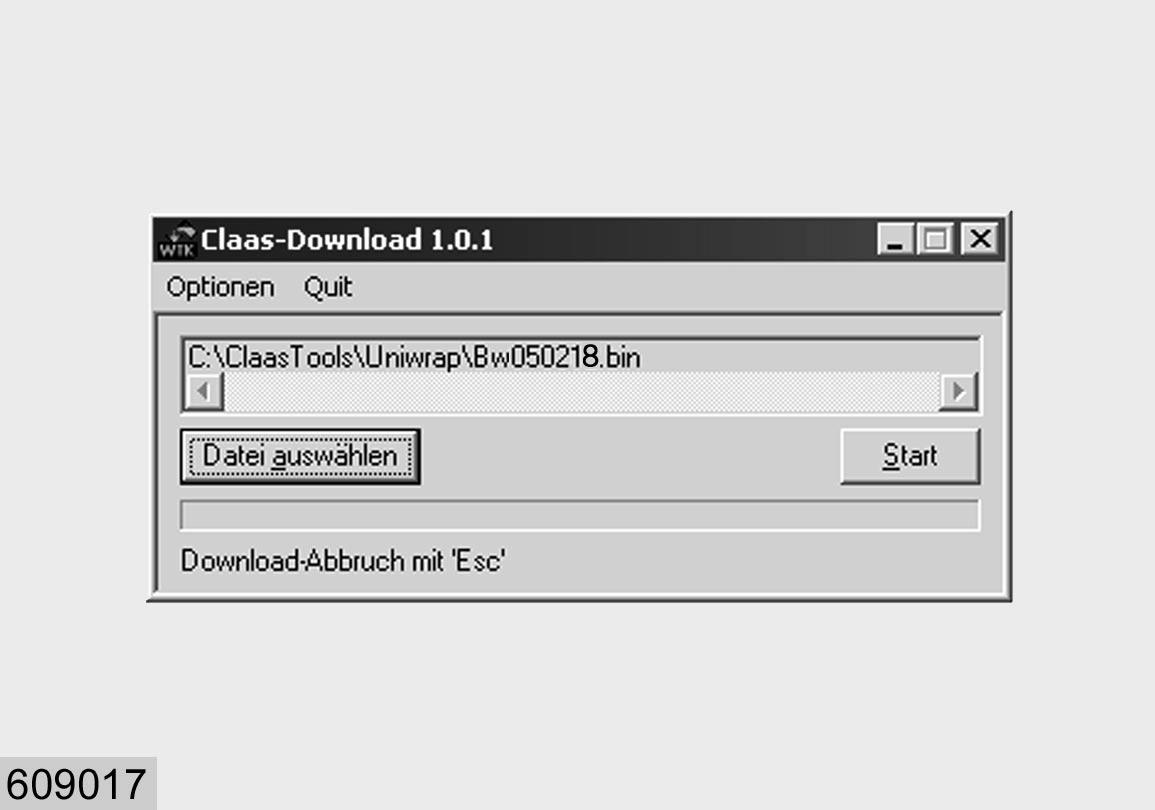

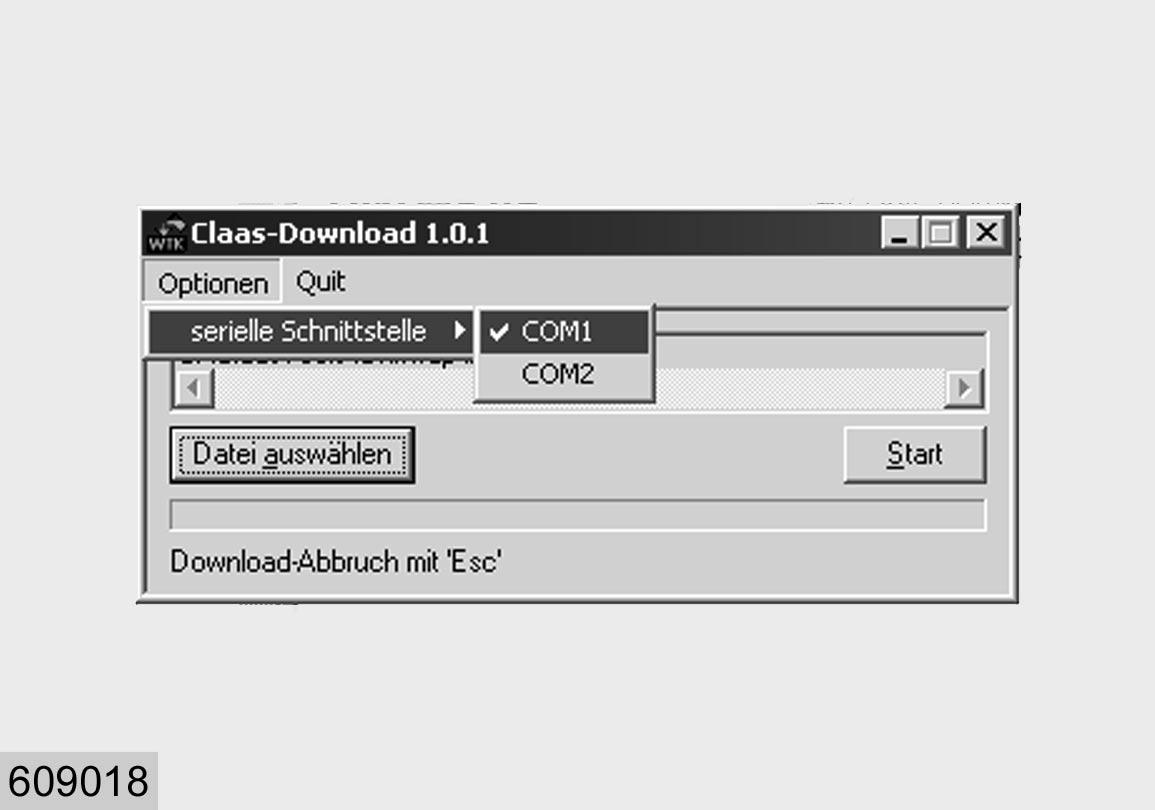

–Avaa Windowsin Resurssienhallinta. –Siirry asemaan C:\. –Avaa "Claas Tools" -kansio. –Avaa "Uniwrap" -kansio. –Käynnistä Control Terminal/Claas Communicator. –Kaksoisnapsauta sovellusta "Uniwrap.exe", joka on "Uniwrap" -kansiossa. –Varmista latausikkunan (Claas Download) "Optionen"-valikossa, että sarjaportin COM1 (serielle Schnittstelle) kohdalla on valintamerkki(C). –Napsauta "Datei auswählen" (D) (tiedoston valinta). –Valitse tiedosto "BW050218.bin". –Napsauta "Avaa". –Napsauta "Käynnistä". –Odota hetkinen. Kohta avautuu ikkuna, jossa näkyy viesti: "Download erfolgreich abgeschlossen" (lataus onnistui). –Vahvista napsauttamalla "OK". –Sulje Control Terminal/Claas Communicator. –Sulje Windows. –Sammuta CDS 5000. –Irrota CDS 5000. (Kuva4,5)
