Turvakiinnikkeiden lukitus

28

27

36

25 36

26

27 9

10 Turvakiinnikkeiden lukitus

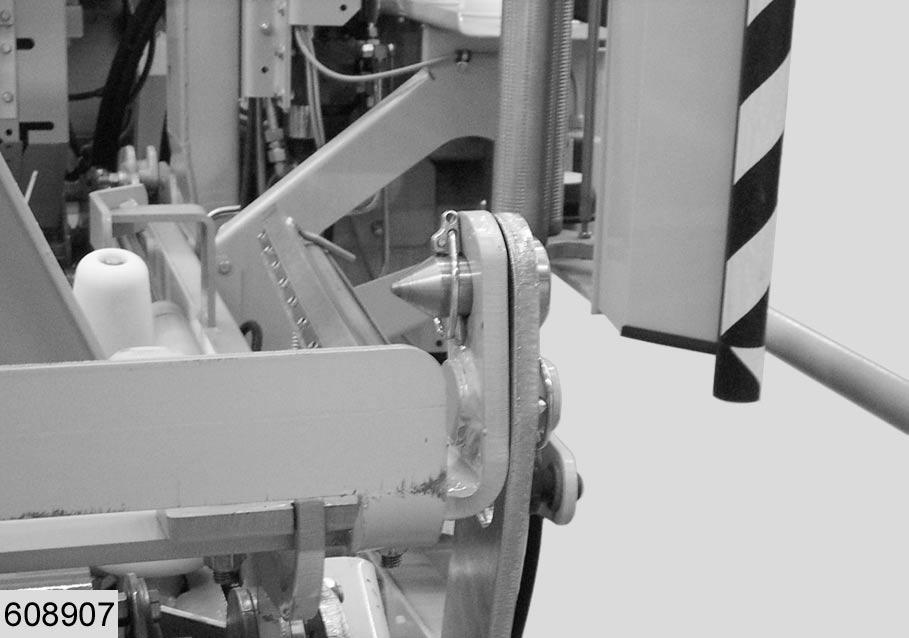

–Työnnä paalinkääntäjää varovasti käsin kohti kiinnikettä (28) tai (37) (paalaimen mukana tulevan sarjan mukaan) siten, että lattojen (26) reiät tulevat käärintäpyödän rullan tasolla kohdakkain nivelen kiinnikkeen reikien kanssa:

Paalinkääntäjä ja käärintävarsien hidastimen vaihdelaatikko eivät koskaan saa koskettaa toisiaan. (Kuva9-11)

Vaara!

Hengenvaara. Paalinkääntäjän tahaton putoaminen voi aiheuttaa vakavia vammoja. ☞Varmista, että hätäpysäytyskytkin on varmuusasennossa ennen paalinkääntäjän käsittelyä. ☞Varmista, että moottori on sammutettu ja virta-avain on poistettu.

–Kiinnitä vasen ja oikea latta (26) akselien (36) ja jousihakasten (27) avulla paikoilleen.

Vaara!

Paalinkääntäjän vauriot. ☞Älä siirrä paalipuristinta, kun paalinkääntäjää ei ole kytketty varmuusasentoon.

(Kuva10,11)

11
