Sicherheitsbefestigungen montieren
28
27
36
25 36
26
27 9
10 Sicherheitsbefestigungen montieren

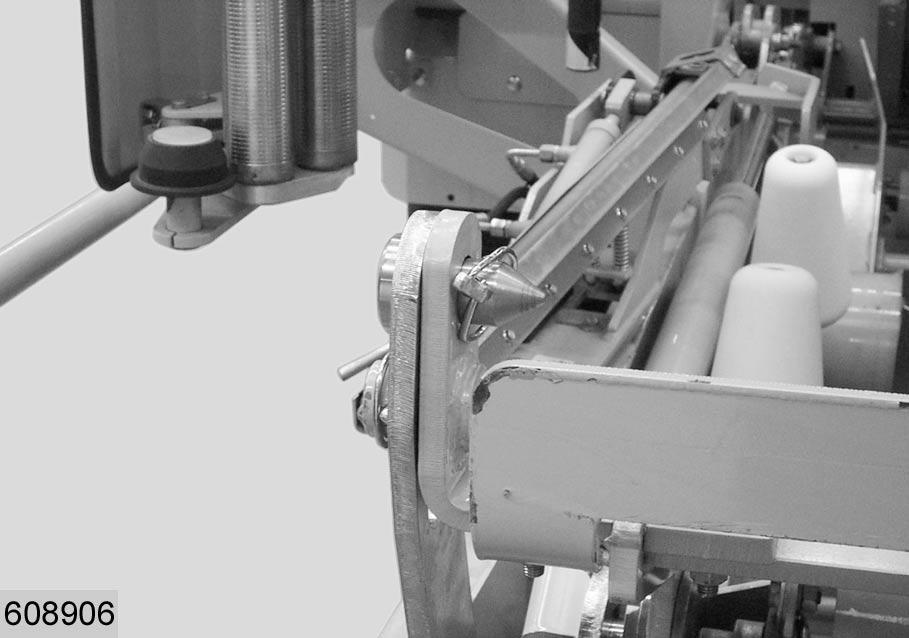

–Den Ballendreher von Hand und vorsichtig an das
Sicherungselement (28) bzw. (37) annähern (jenach Nr. des Teilesatzes des Ballendrehers), um die Bohrungen der Hebel (26) auf Ebene der
Rolle des Wickeltischs zu den Bohrungen der
Gelenkwinkel auszurichten: der Ballendreher und das Gehäuse des Wickelarmgetriebes dürfen sich in keinem Fall berühren. (Abb.9-11)
Gefahr!
Lebensgefahr! Ein plötzliches Absenken des Ballendrehers kann schwerwiegende Verletzungen verursachen ☞Vor Arbeiten am Ballendreher darauf achten, dass der Notausschalter auf der
Sicherheitsposition steht. ☞Darauf achten, dass der Motor ausgeschaltet und der Zündschlüssel abgezogen ist.
–Den linken und rechten Hebel (26) mit den Bolzen (36) und den Klappsteckern (27) sichern.
Gefahr!
Beschädigungsgefahr des Ballendrehers ☞Die Presse mit Ballenwickler nicht bewegen, wenn die Sicherheitsposition des Ballendrehers nicht eingehängt ist.
(Abb.10,11)
