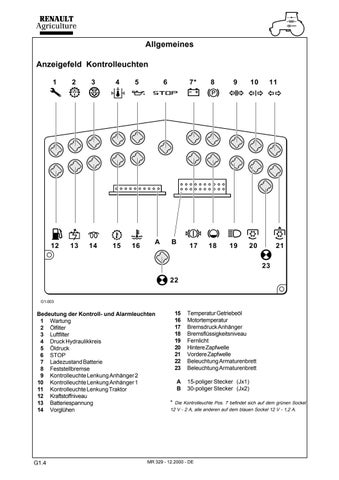

Allgemeines Anzeigefeld Kontrolleuchten
G1-003
Bedeutung der Kontroll- und Alarmleuchten 1 Wartung 2 Ölfilter 3 Luftfilter 4 Druck Hydraulikkreis 5 Öldruck 6 STOP 7 Ladezustand Batterie 8 Feststellbremse 9 Kontrolleuchte Lenkung Anhänger 2 10 Kontrolleuchte Lenkung Anhänger 1 11 Kontrolleuchte Lenkung Traktor 12 Kraftstoffniveau 13 Batteriespannung 14 Vorglühen
G1.4
15 16 17 18 19 20 21 22 23 A B
Temperatur Getriebeöl Motortemperatur Bremsdruck Anhänger Bremsflüssigkeitsniveau Fernlicht Hintere Zapfwelle Vordere Zapfwelle Beleuchtung Armaturenbrett Beleuchtung Armaturenbrett 15-poliger Stecker (Jx1) 30-poliger Stecker (Jx2)
* Die Kontrolleuchte Pos. 7 befindet sich auf dem grünen Sockel 12 V - 2 A, alle anderen auf dem blauen Sockel 12 V - 1,2 A.
MR 329 - 12.2000 - DE
